Датчик давления масла на «шевроле лачетти»: где находится, как проверить и заменить

Самостоятельная замена датчика на Лада Приора

Замена ДДМ выполняется согласно инструкции ниже.

Снять воздушный фильтр и декоративную крышку двигателя.

  • Сжать разъем.
  • Снять клеммную колодку.

Открутить датчик давления масла.

  • Установить все в обратной последовательности.
  • Проконтролировать работу системы аварийной индикации уровня давления масла.

Источник

Меняем масляный датчик на Ладе Приора (мотор ВАЗ-21126)

Как известно, масляный датчик в машине служит для определения уровня смазки двигателя.

Важность этой маленькой детали трудно переоценить. Ответственные автомобилисты периодически проверяют уровень масла, а также двигатель и его окружение на предмет масляных подтеков

Однако, машина – технически сложный организм, поэтому существует множество причин, по которым двигатели (особенно старые) могут пропускать масло – протечка сальников, масляного фильтра, прокладки ГБЦ, проблемы со впускным коллектором, чрезмерное количество залитого масла и т. д. Подобную ситуацию автовладелец часто не в состоянии вовремя отследить и масло вытекает (порой с приличной скоростью). Вот тут-то датчик давления срабатывает, заставляя лампу на контрольной панели приборов сигнализировать о недостаточном давлении масла (утечке).

В машинах часто используют два типа масляных датчиков – механический и электронный. Если первый связан со стрелкой на панели приборов, которая показывает уровень масла, то второй включается лишь тогда, когда количество масла становится ниже минимального (т. н. «аварийный»).

Замену именно аварийного датчика на автомобиле Lada Priora мы сегодня и рассмотрим. Принцип его действия прост – выгнутая мембрана, находящаяся внутри такого датчика, чувствительная к давлению. Она связана с электрическими контактами, а те, в свою очередь, с контрольной лампой. Если давление становится меньше определенного знчения, мембрана выпрямляется, позволяя контактам соприкасаться, и лампа загорается.

Датчик давления масла, как другая деталь, может ломаться. Если есть подозрение, что он неисправен (например, стрелочный указатель показывает практически отсутствие масла или на масляном щупе масло почти отсутствует, а контрольная лампа при этом не горит), существует несколько способов диагностики датчика:

  • Поменять датчик на заведомо исправный прибор.

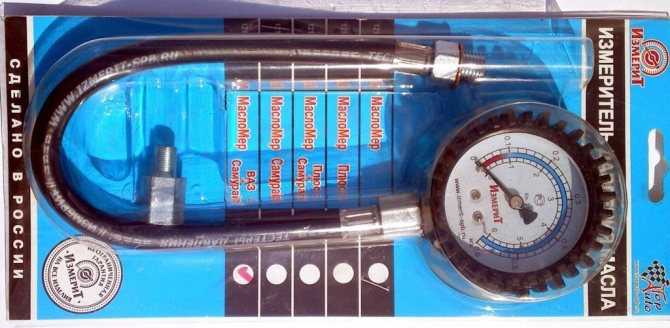

  • Использование манометра. Его потребуется вкрутить на место датчика. При показании манометра ниже 1 кгс/см2, датчик требует замены.
  • Выкрутить датчик давления. Затем надо прокрутить стартер, но не заводить двигатель. Если при этом из гнезда польется масло, значит, датчик неисправен.

В нашем материале мы будем рассматривать замены датчика давления масла для двигателя ВАЗ-21126, которым оснащаются Lada Priora.

Эта операция вполне может быть выполнена своими силами, не прибегая к услугам сервиса – в результате вы сэкономите время, приобретете опыт и сбережете пускай небольшие, но все-таки средства. Стоимость нового датчика колеблется в пределах 150-350 руб., его можно приобрести в любом магазине автозапчастей.

Из инструментов нам потребуется головка диаметров 21 с удлинителем.

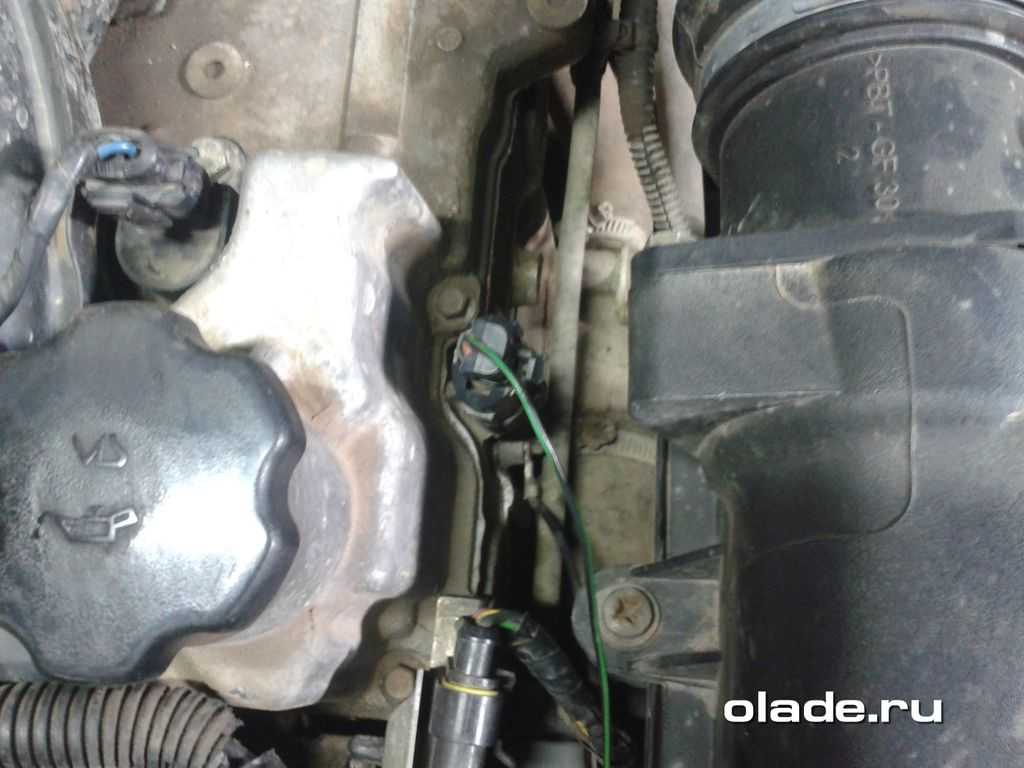

Откройте капот машины. Датчик давления масла находится на головке блока слева (если смотреть по направлению движения машины). Его легко узнать по зеленому проводу, подключенному к датчику.

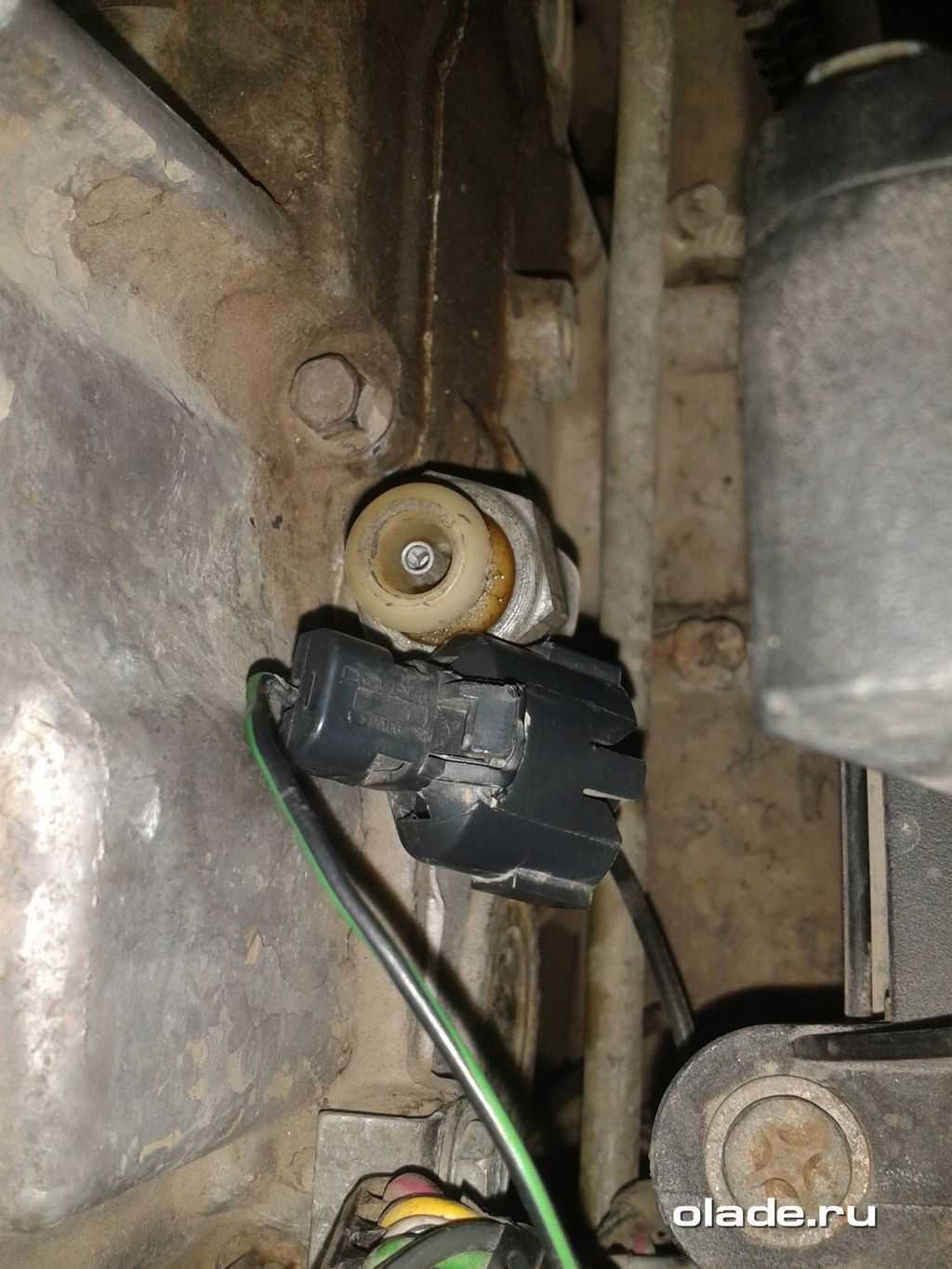

Перво-наперво необходимо лишить датчика питания. Для этого потребуется зажать пластиковые фиксаторы, которые находятся по бокам питающей колодки, затем потянуть колодку вверх.

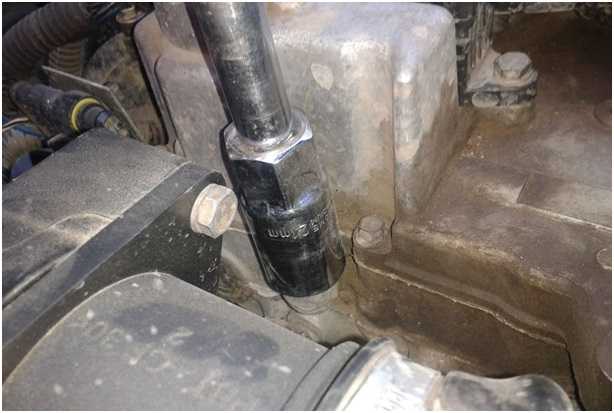

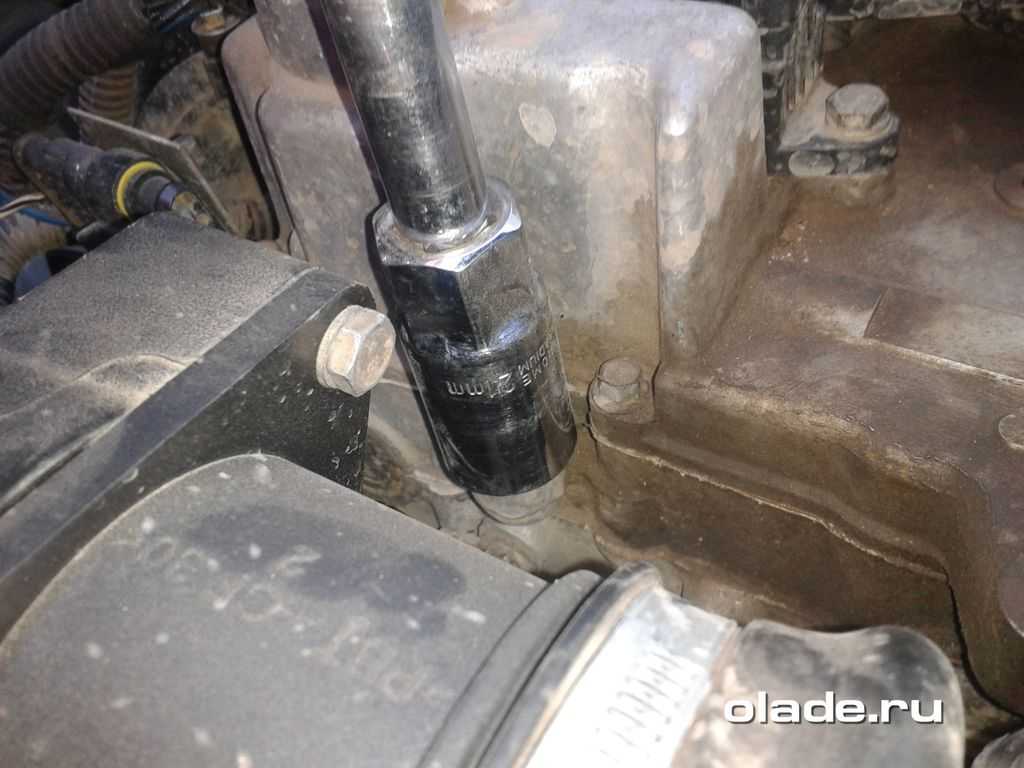

Затем, используя ключ-головку на 21 с удлинителем, надо отвинтить датчик давления.

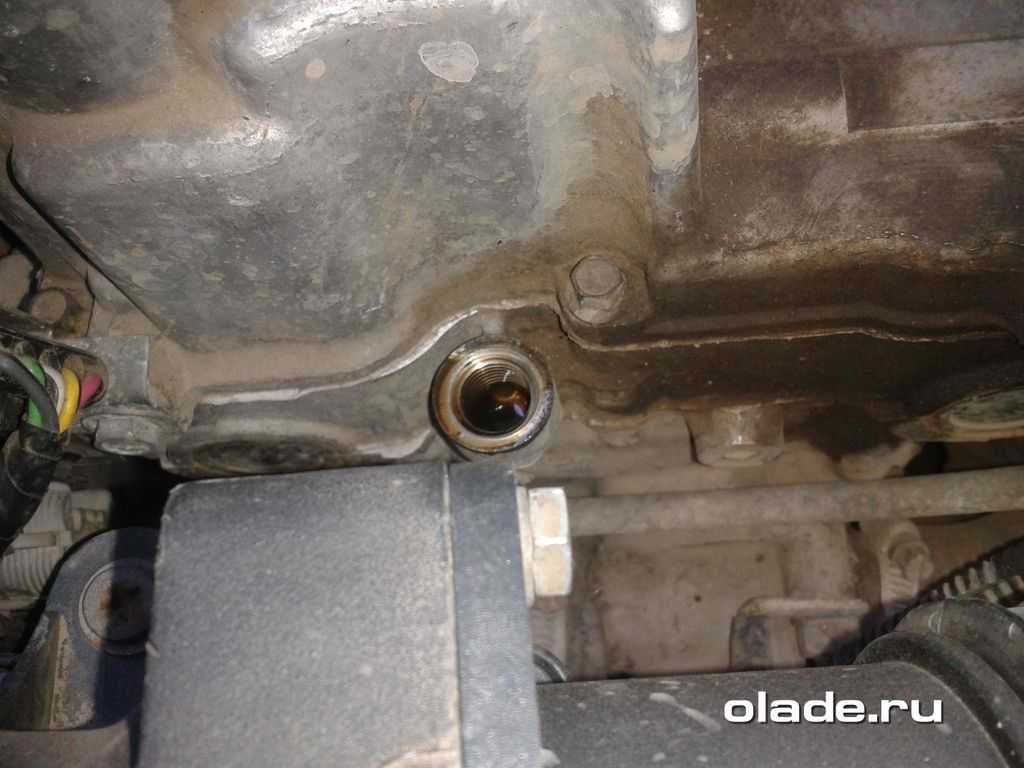

Так выглядит посадочное место под датчик давления масла.

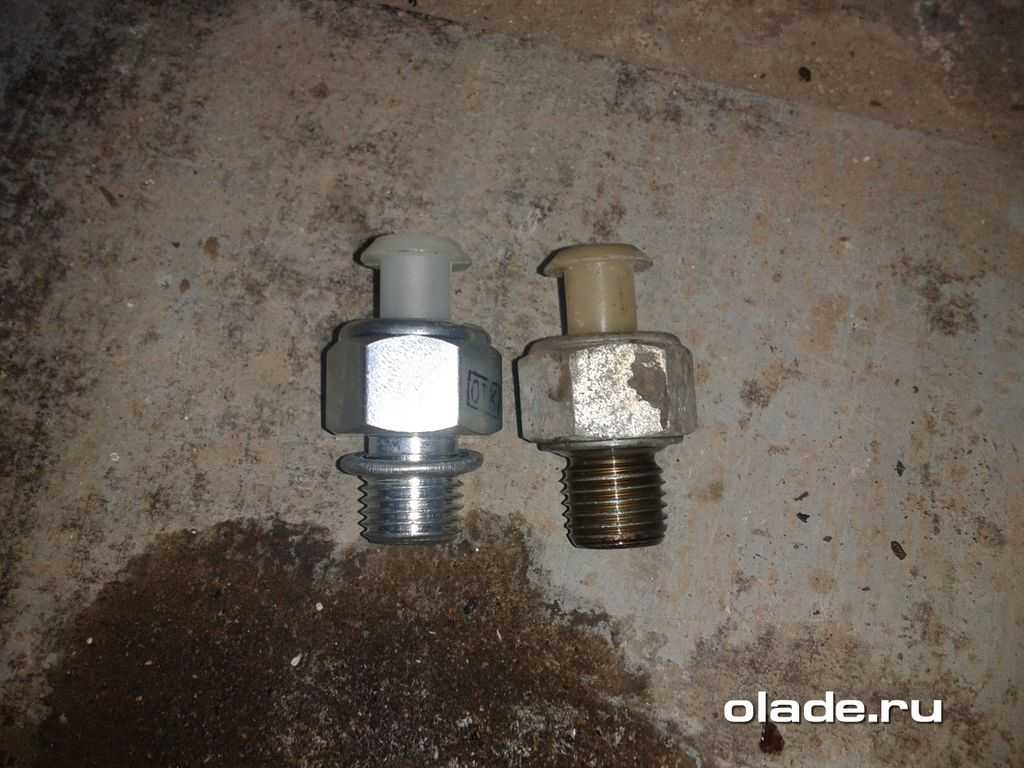

Берем заранее купленный датчик (на фото слева) и той же головкой на 21 вкручиваем его на свое место (аккуратно, не закручивая со всей силы).

Остальные элементы устанавливаем и подключаем в последовательности, обратной снятию датчика.

Источник

Эксплуатация и уход

Чтобы избежать неисправностей, стоит придерживаться правил эксплуатации:

  • периодически проводить профилактику масляной системы;
  • проверять работу насоса;
  • чистить фильтр от отработанных материалов;
  • контролировать смазку агрегатов силовой установки;
  • если техническая жидкость изменила цвет, сразу же менять;
  • если постоянно срабатывает сигнал недостаточного давления, немедленно провести диагностику транспортного средства самостоятельно или обратиться в автосервис.

Рекомендуется использовать моторное масло только проверенных фирм, и подходящее для конкретной модели транспортного средства. В недорогих технических жидкостях наблюдается излишнее количество примесей, которые оседают в магистрали и цилиндрах. Они выводят из строя основные элементы движка. Также рекомендовано менять моторное масло после пробега в 10 или 15 тысяч километров. Поэтому стоит ознакомиться с сервисной книжкой автомобиля, чтобы узнать все подробности правил эксплуатации.

Резюмируя, можно сделать вывод, что контроллер масла — это один из главных измерительных приборов транспортного средства. Если он неисправен, то со временем произойдут повреждения внутренних элементов силовой установки, и тогда придется потратить немалые средства на ремонт автомобиля. Замену можно провести самостоятельно, без обращения в сервисный центр.

Основные причины загорания контрольной лампы давления масла

Итак, сигнальная лампа обычно загорается после запуска мотора или при его работе на холостых оборотах. Причин этого явления может быть несколько, но главное понять и принять для себя, что это должно стать сигналом о наличии каких-либо неисправностей. Поэтому нужно принимать соответствующие меры, чтобы не усугубить ситуацию. В любом случае, если моргает лампа, значит, нужно выявить неисправность и сделать все для ее устранения в самое ближайшее время.

В ряду основных причин загорания индикатора можно выделить следующие:

Пониженное давление смазки в системе. Это одна из наиболее распространенных причин, но и сегодня встречаются владельцы, которые упорно не замечают следов подтекания масла или не заглядывают в подкапотное пространство. Почему падает давление — спросите Вы? Потому что масло постепенно уходит из системы

Поэтому следует обращать внимание на любые пятна на двигателе или под машиной на месте ее стоянки. Не забывайте, что, просто долив смазки в систему, Вы не решаете проблему, а лишь на некоторый срок забываете о ней.
Еще одна причина мигания контрольной лампы связана с использованием некачественных масляных фильтров

Какая-то часть смазки остается в них даже в том случае, когда Вы остановили работу мотора. Если фильтр сомнительного качества, то он не задерживает масло, а оно напрямую стекает в картер. Таким образом, происходит периодическое падение давления.

Датчики давления и аварийного давления масла двигателей ЗМЗ 405, 406, 409

Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.

Характеристики, конструкция и принцип действия датчика давления масла

Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:

  • рабочий элемент — реостат;
  • номинальное напряжение, В — 12;
  • номинальный ток, А — 0,15;
  • рабочий диапазон, кгс/см 2 – 0–6;
  • сопротивление при отсутствии давления, Ом — 159–173;
  • размер посадочной резьбы, в дюймах – ¼.

Конструкция датчика давления ММ358 состоит из:

  • корпуса со штуцером;
  • мембраны;
  • толкателя
  • реостата;
  • элементов привода реостата.

Датчик ММ358 работает вместе с указателем давления, находящимся на панели приборов автомобиля. Он имеет электромеханическую конструкцию, реагирующую на изменение сопротивления датчика.

Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.

Характеристики, конструкция и принцип действия датчика аварийного давления масла

Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических показателей. В силовых агрегатах ЗМЗ 405, 406 и 409 устанавливаются датчики аварийного давления масла типа ММ111Д или аналогичные, выпускаемые под каталожными номерами 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на замыкании и размыкании контактов.

Характеристики датчика ММ111Д:

  • рабочий элемент — диафрагма;
  • номинальное напряжение, В — 12;
  • срабатывание при давлении, кгс/см 2 – 0,4–0,8;
  • размер посадочной резьбы, в дюймах – ¼.

Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются.

Аварийный датчик давления работает в паре с сигнализатором, который расположен на панели приборов. Он выполнен в виде красной маслёнки. Когда мы включаем зажигание без запуска двигателя — маслёнка должна гореть. Это свидетельствует о том, что на датчик подаётся напряжение, а давление в системе отсутствует. Через 3–5 секунд после запуска двигателя давление в системе возрастает и достигает рабочих показателей. Масло воздействует на диафрагму, контакты размыкаются, а сигнализатор гаснет.

Что делать если загорелся датчик давления масла

Проводим поэтапную диагностику с целью идентификации причины выхода из строя ДДМ:

  • Лампа не гаснет длительное время: низкий уровень моторной жидкости. Остановите двигатель, проверьте щупом уровень. Долейте недостающее количество. Не превышайте максимальный уровень жидкости на щупе.
  • Загорается диод, когда машина в неподвижном положении: машина установлена «под углом», вследствие чего ДДМ фиксирует нехватку уровня.
  • Постоянная индикация аварийного сигнала при езде: уровень жидкости ниже среднего. Долейте недостающее количество смазки.
  • Постоянно горит индикатор на протяжении 15 секунд после запуска двигателя: после замены моторного масла, при первом запуске может гореть индикатор.
  • Индикатор горит постоянно: неисправный датчик или короткое замыкание в цепи. Нужно проверить подключение электроцепи мультиметром.

Проверка датчика давления масла своими руками

Если во время движения в салоне неожиданно раздаётся резкий сигнальный звук, а на панели приборов загорается лампочка, это может быть вызвано самыми разными причинами:

  • упал уровень масла;
  • износ вкладышей в подшипниках коленвала;
  • некорректная работа насосного устройства;
  • ДДМ вышел из строя или имеется замыкание в его проводке.

Как только появляется сигнал в виде маслёнки, необходимо сразу же заглушить двигатель и остановиться. Первым делом, разумеется, потребуется проверить уровень моторного масла — вполне возможно, что датчик сработал из-за недостатка смазочной жидкости в системе двигателя. Если это действительно так, то потребуется долить нужное количество масла и можно заводить двигатель и ехать дальше.

Однако в том случае, если причиной появления сигнала стал ДДМ, потребуется провести диагностику неисправностей. Владельцы автомобилей ГАЗ вполне справляются с этой процедурой самостоятельно.

Порядок проверки

  1. Открыть капот, найти место фиксации датчика.
  2. Выкрутить устройство и подключить его к манометру.
  3. Переходник манометра подсоединить к гнезду датчика.
  4. Провод заземления манометра соединить с массой автомобиля.
  5. Потребуется использовать дополнительный провод: подключить лампочку или светодиод к клемме «+» на аккумуляторе и замкнуть провод на контакте датчика. Световой прибор должен загореться.
  6. После этого потребуется завести мотор.
  7. Плавно нажимая на педаль газа, нужно увеличивать обороты работы двигателя. Как только создастся давление 1.2–1.6 бар (бензиновые силовые агрегаты) или 0.7–1.05 бар (дизельные агрегаты), световой прибор должен погаснуть. Если лампочка/светодиод продолжает гореть даже при высоком давлении в системе, то агрегат неисправен.
  8. Потребуется увеличить обороты до 2 тысяч об/мин. Масло уже должно прогреться до 80–90º С, поэтому давление в системе не должно быть менее 2 бар. Если показатель на манометре меньше, значит, в автомобиле сильный износ подшипников коленвала: сам датчик в норме.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

17 852

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

24 дек

Ремонт Двигатель и его компоненты

10 981

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

28 дек

Статьи Двигатель и его компоненты

10 519

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки — это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

24 дек

Ремонт Электроника и оборудование

10 461

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

09 янв

Статьи Двигатель и его компоненты Система зажигания

10 362

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

17 дек

Автоновости

9 335

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

17 сен

Статьи Тормозная система

8 408

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное — мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься — почему мои тормоза дымят? Дымящиеся тормоза — это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге.

09 фев

Двигатель и его компоненты Система зажигания

7 114

Nissan Qashqai 2 2.0 — Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

6 202

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

24 дек

Топливная система Электроника и оборудование

5 064

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

05 авг

Электроника и оборудование Прочее по ремонту

4 228

Как устранить ошибку Benz Xentry «2221-45 No access authorization»

Когда вы запускаете диагностическое программное обеспечение Mercedes Benz Xentry, вы можете обнаружить, что оно выдает ошибку На сервере не было найдено прав доступа (No access authorization) для XENTRY Diagnosis. Вы должны обратиться в службу поддержки пользователей. Здесь вы получите руководство, как решить эту проблему.

Замена неисправного масляного датчика на автомобиле из семейства ДЭУ

Прежде чем приступить к работе, подберём расходники и инструментарий.

Последовательность операций

  1. Двигатель автомобиля глушится, с аккумулятора снимается минусовая клемма. Задние колёса машины фиксируются башмаками. Крепёжные гайки правого переднего колеса ослабляются торцовым ключом на 22.
  2. Теперь колесо с ослабленным крепежом поднимается с помощью домкрата. Гайки откручиваются вручную, после чего колесо полностью снимается.
  3. Открывается доступ к масляному датчику под мотором, который вкручен в гнездо маслопровода. С устройства вручную снимается пластиковый колпачок с проводами.Пластиковая клемма с проводами вручную снимается с датчика давления масла автомобиля ДЭУ
  4. Теперь деталь отворачивается накидным ключом на 24 и извлекается.Датчик давления масла на автомобилях семейства ДЭУ откручивается только накидным ключом
  5. На его место вкручивается новая, на которую надевается колпачок с проводами. Колесо ставится на место, а домкрат из-под автомобиля убирается.Новый датчик давления масла вкручивается в масляную магистраль автомобиля ДЭУ

Неисправности датчика и способы их устранения

Когда загорается лампочка на приборной панели, это только означает, что есть проблемы с маслом. Однако, вероятно, этот индикатор не загорится при резком падении уровня масла, что приведет к обнаружению неисправностей в датчике или в любом другом устройстве системы измерения моторного масла.

Нужно обязательно ознакомиться с неисправностями и решениями, связанными с датчиком давления масла

Низкое давление масла

Это основная причина, по которой загорается свет на приборной панели. Датчик определил, что во все части двигателя закачено недостаточно масла.

Если это так, то трение деталей, тянущихся друг о друга, вызовет сильное нагревание и истирание внутри двигателя, что приведет к его непоправимому повреждению. Единственное возможное решение этой проблемы — посмотреть, почему давление масла падает с такой тревожной скоростью.

Дефекты в масляном насосе

Низкое давление масла в двигателе также может быть результатом отказа масляного насоса. Если этот насос поврежден, давление будет резко снижено, что приведет к тому, что измеритель обнаружит спуск и предупредит через панель.

Единственным приемлемым решением этой проблемы является замена всего масляного насоса.

Очень низкий уровень масла

Как правило, низкий уровень масла не является непосредственной причиной отказа датчика. Нужно проверить циркуляцию масла через движок и измерить его надлежащее давление. Причины, по которым измеритель обнаруживает низкий уровень масла:

  • Из-за утечек в распределительной системе.
  • При попадании в масляный поддон мусора.
  • При неправильной замене масляного фильтра.

Столкнувшись с этой проблемой, необходимо определить реальную причину низкого уровня масла и решить ее как можно быстрее.

Неисправный датчик

Время от времени могут возникать препятствия для работы датчика, особенно если движок автомобиля не обслуживается надлежащим образом. В результате измеритель выдает ложные показания и включает предупреждающий свет без особой необходимости, что может привести к непониманию и повредить саму динамику автомобиля.

Поэтому, для того, чтобы решить эту проблему, необходимо проверить следующие возможные причины:

  • Датчик действительно поврежден.
  • Кабель, соединяющий измеритель и сигнальную лампу, поврежден.
  • Масляный насос не задерживал воздух во всасывающем отверстии.
  • Регулирующий клапан давления застрял и не был открыт.
  • Поэтому измеритель лучше всего заменить на новый, находящийся в идеальном состоянии.

Проверка работоспособности датчиков

ДДМ предоставляют очень важные сведения о состоянии двигателя

Ответственный водитель относится к ним с большим вниманием, и это правильно. «Без давления» ездить нельзя, но и разбирать двигатель при каждом включении аварийной лампы тоже не стоит

Хотя датчики давления — как аварийные, так и контрольные — надёжные приборы, они, как и все детали автомобиля, вполне могут поломаться. Их распространённые «болезни» приведены в таблице.

Таблица: неисправности датчиков давления масла

Вид датчика давления масла Неисправность Проявление
Аварийный обрыв или увеличение сопротивления контакта не горит сигнальная лампа
залипание электродов контакта постоянно горит сигнальная лампа
нарушение целостности диафрагмы низкая чувствительность датчика, сигнальная лампа гаснет только на высоких оборотах
нарушение герметичности датчика подтекание масла из датчика
Контрольный обрыв реостата отсутствие показаний указателя давления
увеличение сопротивления подвижного контакта заниженные показатели давления
нарушение целостности диафрагмы отсутствие показаний или заниженные показатели давления
нарушение герметичности датчика подтекание масла из датчика

Самый достоверный способ проверки показаний датчиков — измерение давления с помощью внешнего контрольного манометра. Его подключают в удобном месте взамен любого (контрольного или аварийного) штатного измерителя.


Самый достоверный способ проверки показаний датчиков — измерение давления с помощью внешнего контрольного манометра

Видео: контроль давления масла манометром

Олег Филимонов

Использование механического манометра в качестве образцового прибора позволяет исключить сомнения в исправности вкладышей, коленвала и колец. Но оценить ДДМ можно и без него.

В двигателях автомобилей ГАЗ используется один или два ДДМ. Аварийный подаёт сигнал (включает лампу), когда значение давления опускается ниже допустимого. Контрольный управляет показаниями установленного на приборной панели указателя давления, который индицирует текущее значение параметра.

Диагностика аварийного ДДМ

У аварийного датчика две «беды»: обрыв и короткое замыкание. В случае обрыва лампа давления на приборной панели не загорается. При коротком замыкании — горит постоянно.

Если зажигание включено, двигатель не запущен, но лампочка не горит, отключите провод от датчика и коснитесь корпуса, очистив место контакта от загрязнений.

Лампочка вспыхнула? Значит, датчик давления надо менять, он неисправен. Если же сигнализация по-прежнему не включается, возможно, проблема в обрыве проводки или неисправной лампе.

Если провод от датчика отсоединён, но при включении зажигания «масляная» лампочка всё же горит, проводка, скорее всего, замкнута на корпус.

Исправность снятого с двигателя аварийного ДДМ можно проверить тестером или с помощью автомобильной лампочки и аккумуляторной батареи.


Исправность снятого с двигателя аварийного ДДМ можно проверить тестером

Сопротивление исправного датчика очень маленькое, около ноля. Если через датчик подсоединить лампочку к батарее, она загорится.

Проверка контрольного ДДМ

Снутри контрольного датчика переменный резистор. Его сопротивление меняется под напором давления, что отражается в показаниях указателя на панели устройств.

Снутри контрольного датчика переменный резистор

Когда стрелка устройства «зашкаливает», снимите с датчика провод, не выключая зажигание. Стрелка или вернётся к нулевой отметке, или остается в месте у правого предела. Стрелка отреагировала — выбрасывайте датчик. Осталась в месте — отыскиваете куцее замыкание проводки.

При нулевых показаниях снимите с датчика провод и соедините с корпусом, включите зажигание. Если затем стрелка указателя «зашкалит», означает, датчик своё отработал. В обратном случае, скорее всего, оборвана проводка либо неисправен указатель.

При работающем двигателе измеренное тестером значение сопротивления исправного контрольного ДДМ реагирует на обороты и должно составлять примерно 100–300 Ом. Четкие числа найдутся в технической документации.

Чтоб оценить функционирование контрольного датчика в домашней обстановке пригодится тестер и компрессор либо насос с манометром.

Сопротивление датчика строго соответствует давлению на входе. Таблицы по другому графики для каждой модели ДДМ встречаются в технических свойствах и справочниках.

Самый достоверный метод проверки показаний датчиков — измерение давления при помощи наружного контрольного манометраГАЗ‑3302 стал первым российским автомобилем, сконструированным по передовому в мировом автомобилестроении способу сквозной компьютерной технологии проектирования производства по технологии CAD‑CAM, аналитических расчётов штампов и пресс‑форм по компьютерной программке CATIA и многим другим. Олег ФилимоновВнедрение механического манометра в роли примерного устройства позволяет исключить сомнения в исправности вкладышей, коленвала и колец.

Водители огромных и прожорливых грузовиков в буквальном смысле слова гонялись за ней, чтоб выяснить, где и за сколько новинку покупают.

Александр Климнов

Датчик уровня масла, или электронный щуп

В последнее время все больше автопроизводителей отказываются от использования классического щупа для проверки уровня масла в двигателе в пользу электронных датчиков.

Датчик уровня масла (иногда его еще называют электронный щуп) в автоматическом режиме контролирует уровень в процессе эксплуатации автомобиля и отправляет показания на приборную панель водителю. Как правило, он расположен в нижней части двигателя, на поддоне или вблизи масляного фильтра.


Датчик уровня и температуры масла

Конструктивно датчики уровня масла разделяются на следующие типы:

  • Механический, или поплавковый. Он состоит из поплавка, оснащенного постоянным магнитом, и вертикально ориентированной трубки с герконом. При изменении объема масла поплавок перемещается вдоль трубки и при достижении минимального уровня геркон замыкает цепь и подает напряжение на соответствующую лампу-индикатор на приборной панели.
  • Тепловой. В основе этого прибора используется термочувствительная проволока, на которую подается небольшое напряжение для разогрева. После достижения заданной температуры напряжение отключается и проволока охлаждается до температуры масла. В зависимости от того, сколько времени при этом проходит, определяется объем масла в системе и подается соответствующий сигнал.
  • Электротермический. Этот тип датчиков является подвидом теплового. В его конструкции также использована проволока, изменяющая сопротивление в зависимости от температуры нагрева. При погружении такой проволоки в моторное масло ее сопротивление снижается, что позволяет определять объем масла в системе по величине выходного напряжения. Если уровень масла низкий, датчик подает сигнал блоку управления, который сопоставляет его с данными о температуре смазки и сигнализирует включением индикатора.
  • Ультразвуковой. Он представляет собой источник ультразвуковых импульсов, направленных в поддон картера. Отражаясь от поверхности масла, такие импульсы возвращаются на приемник. Время прохождения сигнала от момента отправки, до его возврата и определяет количество масла.

Масляный датчик: как устроен и работает

Начнем с того, что уровень масла всегда должен быть не выше и не ниже нормы

Также важно убедиться, чтобы само масло было в нормальном состоянии, подходило для двигателя по вязкости и другим характеристикам. Давление  масла тоже должно быть в пределах нормы. Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение

Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение. Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя.

В отдельных случаях мотор может заклинить, что весьма опасно, если машина находится в движении. Чтобы своевременно предупредить водителя о том, что давление масла упало, устанавливается специальный датчик.

При этом бывает и так, что с системой смазки и двигателем все в порядке, однако датчик сигнализирует о том, что с давлением проблемы.  Другими словами, на панели горит лампочка давления масла. Так или иначе, чтобы точно определить причину, нужно знать, как выполняется проверка и замена датчика давления масла.

Итак, на тех или иных ДВС указанный датчик стоит в разных местах. Например, на ВАЗ-2112 с 16-клапанным мотором датчик давления масла   расположен с левой стороны двигателя на торце корпуса возле подшипников распредвала. Чтобы точно определить место установки и где находится датчик давления масла, нужно изучить мануал конкретного авто.

Идем далее. Что касается видов датчиков, можно выделить:

  • электронный датчик давления масла;
  • механический датчик давления масла;

Первый вариант часто называется аварийным, так как он работает по принципу «есть давление» или «нет давления». При этом точных данных устройство не дает.

Как правило, основной его задачей является только информирование о том, что в двигателе давление масла упало до критической отметки и мотор нужно срочно глушить.

Само собой, минусом такого датчика является то, что зачастую даже если водитель успевает быстро заметить загорание лампочки и заглушить двигатель, без последствий для ДВС это не обходится.

В свою очередь, механический датчик достаточно точно определяет давление масла. Благодаря этому по стрелочной шкале можно понять, какое давление масла в двигателе, как оно изменяется, когда мотор начал работать в условиях масляного голодания и т.д.

Также добавим, что некоторые авто имеют сразу два датчика, то есть решения обоих типов. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает датчик аварийного давления масла, если давление критически низкое.

Если рассматривать принцип работы датчика масла, тогда электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой именно такое решение не способно отобразить точные данные по давлению.

Конструктивно электронный датчик масла включает в себя:

  1. корпус;
  2. мембрану;
  3. контакты;
  4. толкатель.

Указанный датчик подключен к электрической цепи,  куда также интегрирована лампочка-индикатор аварийного давления. Когда мотор заглушен, мембрана выпрямлена и толкатель задвинут, а контакты замкнуты. Если в это время подать питание на датчик, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время пуска двигателя.

После того, как мотор начал работать и маслонасос создал нужное давление, указанное давление масла продавливает мембрану, которая контактирует с толкателем. Толкатель попросту размыкает контакты, лампочка масла на панели приборов гаснет. Если же давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен датчик.

Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.

Работает такой датчик подобно электронному, то есть масло давит на мембрану, которая двигает толкатель. Далее от толкателя усилие передается на механизм, меняющий сопротивление. Благодаря такой работе данные по давлению поступают на стрелочный указатель на панели приборов.

При этом показания более точные, а сами данные будут отличаться в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что мотор работает в условиях масляного голодания или сниженного давления смазки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
