402 двигатель, газель: система охлаждения, схема

Технические характеристики

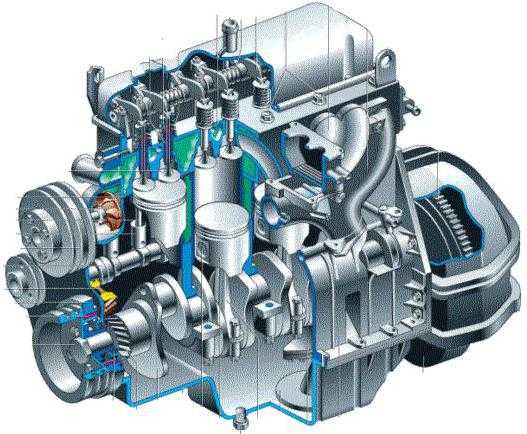

Итак, ЗМЗ-402 – это бензиновый рядный четырехцилиндровый мотор с рабочим объемом в 2440 кубических сантиметров. Агрегат имеет простейшую карбюраторную систему питания с механическим бензонасосом.


Смотреть галерею

Система ГРМ – восьмиклапанная, с цепным приводом от коленчатого вала. 402 двигатель «Газели» имеет 92-миллиметровый ход поршня. Диаметр цилиндров – тоже 92 миллиметра, ввиду чего мотор имел малую степень сжатия и компрессию. В норме данный параметр составлял 8,2 килограмм на кубический сантиметр. Критическим считался показатель в 6,7 килограмм. Наряду с низкой степенью сжатия, 402 двигатель «Газели» отличался малой мощностью. Максимальная мощность, которая достигалась при 4,5 тысячах оборотов – 100 лошадиных сил. Крутящий момент – 182 Нм при 2,5 тысячах оборотов. И если для «Волги» этого параметра еще было достаточно, то для «Газели» уже нет. Машина была чувствительная к малейшим перегрузам. Восьмиградусные подъемы казались для нее настоящим испытанием. Рекомендуемое производителем масло – 5w30-15w40. При замене необходимо лить до шести литров. Регламент замены масла – десять тысяч километров. Но автомобилисты рекомендуют это делать раньше, на восьми тысячах.

Типы двигателей

Если вы решили провести какие-либо работы своими руками, то опять же самым простым вариантом является инструкция, в которой будут все необходимые схемы. Но их там может быть несколько, и они зависят от варианта установленного двигателя.

Карбюратор

Самый простой вариант, который устанавливался с самого начала и какое-то время был единственным возможным.

Относительно этого двигателя можно отметить следующее:

  • Использовалась модификация ЗМЗ-402 двигатель объемом 2.4 литра.
  • Существовало две модификации, одна предназначалась для работы на бензине с октановым числом 92, а вторая – 76. Но следует отметить, что и тот, и другой вариант не отличались экономичностью, поэтому многие автовладельцы настраивали агрегаты именно под 76-й бензин.
  • Главным преимуществом этой модификации можно считать относительную простоту и высокую ремонтопригодность.

Инжектор ЗМЗ 406.2

Этот двигатель отечественного производства имеет рабочий объем 2.3 литра и считается более качественным в силу следующих причин:

Наличие электронного блока управления (ЭБУ), регулирующего впрыск топлива и повышающего рабочие параметры агрегата.

  • Электронный коммутатор и две катушки зажигания обеспечивали более стабильную и четкую работу системы.
  • Естественно, проводка ГАЗ 3110 на инжектор значительно отличается от карбюраторной. Наличие множества новых электронных блоков позволяет не только регулировать работу системы, но и при необходимости считывать коды ошибок, что очень удобно. В целом схема электропроводки ГАЗ 3110 на инжектор показана на фото ниже, это более сложный и современный вариант.

Инжекторная система включает больше элементов, чем карбюраторная

Инжектор Даймлер-Крайслер

Этот вариант появился в 2004 году как попытка коренной модернизации, конечно, он отличался от предыдущих, причем изменилась не только схема проводки ГАЗ 31105 (так называется модель).

Появились дополнительные усовершенствования:

  • Электронная педаль газа.
  • Блок управления электростеклоподъемниками со стороны водителя.
  • Усовершенствованная панель приборов современного типа.
  • Наличие кондиционера.
  • Новые элементы освещения спереди и сзади.

Мотор 2.4 DOHC придал автомобилю отличные динамические характеристики, но в целом модель заметно уступала конкурентам, поэтому вскоре и этот проект прекратил существование. Ниже приведена схема электропроводки ГАЗ 31105, как вы можете убедиться, она самая сложная из всех, что неудивительно, учитывая все новшества, которые были добавлены.
Схема модели с двигателем Даймлер-Крайслер

Принцип работы

Эта деталь функционирует по центробежному принципу. Его местонахождение впереди самого цилиндрических блоков. Он будет работать от движения шкива вала при помощи поликлинового ремня. Насос призван обеспечивать постоянное движение жидкости, которая охлаждает двигатель. Тепловой режим здесь будет задан теми условиями, которые диктуют датчик и термостат, включающий радиаторный вентилятор. Как распределяются потоки у жидкости? Ими будет управлять как раз деталь термостата, имеющая два клапана (известных под названиями основного и байпасного). Схема работы будет следующей: 1 . Когда двигатель холодный, то клапан основного значения будет закрытым. В этом случае жидкость для охлаждения будет циркулировать по маленькому кругу: он начинается в рубашке охлаждения и головке блока цилиндров, а дальше проходит мимо радиатора двигателя. Здесь случае жидкость будет возвращаться к насосу.2 . А уже при температурном показетле от 80 °С откроется клапан основного значения у термостата – жидкость пойдет по большому циклу. В этом случае клапан байпасный у термостата закроется. Когда будет порог в 94°С, основной клапан станет открытым полностью, зато закроется второй. Смесь начнет циркулировать через охладительную “рубашку”, потом зайдет в основной клапан. Следующим пунктом будет радиатор у двигателя. Так образуется большой круг. Жидкость, пройдя через сам радиатор обязательно охладится, а часть её тепла уйдет в окружающий воздух.

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

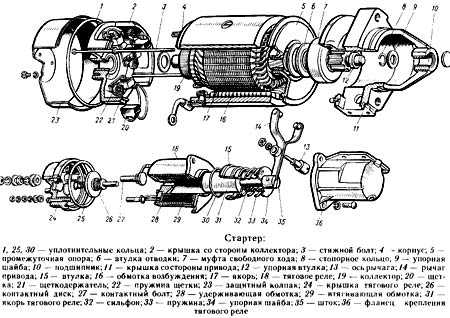

Схема конструкции стартера для Газ 3110

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Оценка равномерности охлаждения ГБЦ тепловизором


Попробовал оценить эффективность забора тосола из двух мест в плане увеличения равномерности нагрева ГБЦ.
Но поскольку тепловизор самый дешёвый, то качество оставляет желать лучшего. Главная сложность это то,
что меня интересовала температура шлангов, температура которых 90-100 градусов, а прямо за ними
выпускной коллектор с температурой более 300 градусов, что затрудняло измерения. Тем не менее некоторые
выводы сделать можно. Температура ГБЦ между 2 и 3 цилиндрами близка к 100 градусам:

Это значит, что можно перераспределить потоки тосола, ограничив сечение со стороны танчика.


Температура тройника более 90 градусов, что не может не радовать в плане обогрева салона. А если забирать
больше горячего тосола с термовыключателя, значит тосол будет ещё горячее:

Обратите внимание на температуру коллектора в 298 градусов. И это на ХХ

При высоких нагрузках она ещё выше.


Замерить температуру интересующего узла было весьма непросто, так что в последующем, если не удастся
приспособиться к тепловизору, буду мерять термопарой для большей объективности.

Технические характеристики

Итак, ЗМЗ-402 – это бензиновый рядный четырехцилиндровый мотор с рабочим объемом в 2440 кубических сантиметров. Агрегат имеет простейшую карбюраторную систему питания с механическим бензонасосом.


Система ГРМ – восьмиклапанная, с цепным приводом от коленчатого вала. 402 двигатель «Газели» имеет 92-миллиметровый ход поршня. Диаметр цилиндров – тоже 92 миллиметра, ввиду чего мотор имел малую степень сжатия и компрессию. В норме данный параметр составлял 8,2 килограмм на кубический сантиметр. Критическим считался показатель в 6,7 килограмм. Наряду с низкой степенью сжатия, 402 двигатель «Газели» отличался малой мощностью. Максимальная мощность, которая достигалась при 4,5 тысячах оборотов – 100 лошадиных сил. Крутящий момент – 182 Нм при 2,5 тысячах оборотов. И если для «Волги» этого параметра еще было достаточно, то для «Газели» уже нет. Машина была чувствительная к малейшим перегрузам. Восьмиградусные подъемы казались для нее настоящим испытанием. Рекомендуемое производителем масло – 5w30-15w40. При замене необходимо лить до шести литров. Регламент замены масла – десять тысяч километров. Но автомобилисты рекомендуют это делать раньше, на восьми тысячах.

Генератор «Газели» (402 двигатель)

Немного расскажем о навесном оборудовании. Двигатель ЗМЗ-402 комплектуется 65-амперным генератором модели 1631.3701. Это трехфазный синхронный генератор со встроенным выпрямителем на кремниевых диодах. Приводится в действие он посредством ремня от шкива коленвала. Ротор вращается на шариковых подшипниках, что находятся в крышках. Стоит отметить, что смазка на вал ротора заложена на весь его срок службы. Внутри задней крышки имеется выпрямительный блок, что регулирует напряжение. Выпрямитель состоит из шести диодов, что установлены в подковообразные пластины. Данный генератор может выдавать ток от 12 до 14 Вольт. В статоре – две трехфазные обмотки, подключенные друг другу параллельно. Охлаждение – воздушного типа, через окна в крышке.


Для возбуждения на роторе генератора находится обмотка. Ее выводы идут на два медных контакта, что соединяются с кольцами вала ротора. Питание подается через угольные щетки. Среди проблем данного генератора владельцы выделяют малую мощность. Для полноценной эксплуатации необходимо минимум 80 Ампер-часов. Также часто из строя выходят щетки генератора и «шоколадка» (регулятор напряжения).

Как демонтировать печку, не снимая панели

Чаще всего демонтаж печки ГАЗ 3110 подразумевает снятие панели в салоне. Однако снятие панели — процесс не столько трудоёмкий, сколько длительный. К тому же установка панели на место при монтаже новой печки не всегда может быть выполнена правильно: малейший зазор или отклонение от нормы могут привести к некорректному обдуву. Поэтому чаще всего любители производят снятие печки, не снимая панели.

Андрей82

https://forum.allgaz.ru/showthread.php?t=71433

Какие инструменты понадобятся для работы

Чтобы правильно, быстро и безопасно снять печку и заменить её на новую, потребуется стандартный набор инструментов. Как правило, в гараже каждого автолюбителя можно будет найти:

набор гаечных ключей;

отвёртку с плоским лезвием;

отвёртку с крестообразным лезвием;

ёмкость не менее 10 литров для слива охлаждающей жидкости;


Водители часто приобретают стандартные наборы инструментов, чтобы всегда иметь под рукой необходимую отвёртку или плоскогубцы

Первым делом, ещё до работы с электрическими приборами, необходимо обезопасить себя — снять провод с минусовой клеммы аккумулятора. Таким образом производится обесточивание электронных приборов и систем.

После этого нужно будет слить тосол из системы охлаждения:

Открыть кран радиатора отопления до упора вправо.

Подставить под заглушку ёмкость и выкрутить заглушку.

Дождаться, пока весь тосол не стечёт в ёмкость.


Если тосол сравнительно чист, то можно использовать его повторно

Как добраться до печки на ГАЗ 3110 и снять её

Далее, подготовив автомобиль, можно начинать демонтаж печки из корпуса:

Снять патрубок с верхней части радиатора печки (проще всего сначала ослабить хомут отвёрткой, а потом снять сам патрубок).

Устройство и элементы

Охлаждение мотора ЗМЗ 402 (система охлаждения) имеет простую конструкцию и состоит только с основных элементов, что делает возможным самостоятельный ремонт. Рассмотрим, основные элементы системы ОЖ, а также возможные неисправности и ремонт.

Термостат

Наиболее часто со строя выходит термостат. В первую очередь, это связано с некачественными запасными частями. Термостат выполняет роль регулировочного клапана, который контролирует поток циркуляции ОЖ по движку. Как известно, двигатель 402 имеет большой и малый круг циркуляции «охлаждайки».

При запуске мотора и его прогреве ОЖ движется по малому кругу, что даёт возможность быстрого прогрева. Когда температура достигает 60-70 градусов Цельсия, термостат открывается, и жидкость начинает циркулировать по большому кругу, через радиатор.

Рабочей температурой работы мотора является диапазон 87-103 градуса Цельсия. Если движок не нагревается до этого показателя, или превышает его, то это означает, что термостат имеет неисправность. Зачастую, как показывает практика, это заклинивание детали связанная с износом или образованием накипи внутри корпуса.

Сменить деталь достаточно просто самостоятельно. Для этого необходимо слить ОЖ до уровня ниже расположения термостата. Затем, необходимо открутить подводящий патрубок и демонтировать крышку, в которой расположено изделие. Снимаем старую деталь, и устанавливаем новый термостат, не забыв сменить уплотнитель. Дальнейшие операции проводятся в обратной последовательности от разборки.

Водяной насос

Водяной насос играет весьма важную роль. Он обеспечивает циркуляцию ОЖ по всей системе. В движке ЗМЗ 402 — этот процесс постоянный и принудительный. Помпа имеет несколько элементов, а поэтому её можно разобрать и перебрать. Располагается водяной насос в передней части блока цилиндров и приводится в движение при помощи ремня.

Наиболее частыми неисправностями считаются — износ подшипников вала и выработка крыльчатки. Эти детали, как непосредственно и сам вал, можно найти в продаже на авторынке. Замена деталей проводится достаточно просто.

Радиатор и вентилятор

Радиатор системы охлаждения с завода устанавливается медный 3-рядный, но многие автолюбители в процессе эксплуатации меняют его на 3-рядный алюминиевый. Так, мотор охлаждается намного лучше, что обеспечивает более стабильную работу и увеличивает безопасность.

Деталь выполняет роль охладителя, которая охлаждается при помощи встречного потока воздуха и вентилятора. Вентилятор охлаждения на 402-м моторе имеет принудительную систему и работает только тогда, когда крутится коленчатый вал. Таким образом, очень тяжело перегреть мотор. Располагается крыльчатка вентилятора на шкиве коленчатого вала, и в непосредственной близости к задней части радиатора, что обеспечивает высокую степень охлаждения детали.

Патрубки и водяная рубашка

Патрубки служат соединителями между разными деталями системы охлаждения. При износе деталей происходит утечка ОЖ, приведёт к снижению уровня жидкости. Последствием станет постоянный перегрев мотора, за чем последует деформация и прогиб головки блока.

Водяная рубашка выполняет роль поглотителя тепла непосредственно внутри блока цилиндров, после чего всё выводится к радиатору для проведения последующего охлаждения. Износ, а точнее коррозия водяной рубашки приведёт к утечке «охлаждайки», что может послужить гидроударом, если ОЖ попадёт в цилиндры.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

  • На 406-ом моторе:
    • часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
    • не слишком надежен блок управления двигателем;
    • часто выходит из строя ДМРВ отечественного производства;
    • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
  • На 402-ом двигателе:
    • Перегреваются и выходят из строя коммутаторы;
    • Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Большое преимущество «Волги» 3110 в том, что детали, которые можно возить в багажнике, стоят сущие копейки. Еще один большой плюс – поломки встречаются нередко, но они не всегда существенные. «Волга» не так часто подводит водителей в дороге, да и отремонтировать ее намного проще, чем иномарку. Запчасти дешевые, и есть во всех автомагазинах.

Появившись в программе выпуска автозавода в 1997 году, модель ГАЗ 3110 должна была улучшить объемы продаж, поскольку модернизация предшественницы подразумевала не только улучшение внешнего вида, но и современное наполнение внутреннего убранства. В результате салон автомобиля стал напоминать отделку иностранных моделей среднего ценового диапазона, включая и возросшую функциональность.

Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:

  1. Корректором фар с электроприводом;
  2. Подогревом форсунок омывателей лобового стекла;
  3. Двухрежимным обогревом заднего стекла.

Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:

  1. Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
  2. Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).

Карбюраторный двигатель

На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.

Он имел некоторые отличия:

  1. Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
  2. Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.

Инжекторный вариант

Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).

Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:

  1. Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
  2. Две катушки зажигания;
  3. Электронный коммутатор.

Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:

  1. Двигатель со впрыском топлива работал на бензине с октановым числом 92;
  2. Карбюраторная версия мотора могла работать как на 76-м бензине (версия 406.1), так и на 92-м (версия 406.3)

Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:

  1. МИКАС 5.4;
  2. СОАТЭ;
  3. ИТЭЛМА VS 5.6;
  4. МИКАС-7.1.

Редукционный клапан версия 1.0


Первая версия редукционного клапан была изготвлена из алюминиевого каркаса, роль клапана играли лепестки из латуни, толщиной
0.1 мм, вся конструкция была соединена латунными заклёпками.

Вот так лепестки открываются:

А вот лепестки закрыты:

Через полгода клапан версии 1.0 был извлечён. Видно, что лепестки деформированы и наполовину треснуты. Ставка на простоту
конструкции не оправдалась. С другой стороны, такой износ клапана подтверждает его активную работу и активную циркуляцию ОЖ
в малом круге:

По существу функции свои клапан исполнял, на холод от печки не жаловался. Хотя всё тут конечно весьма субъективно.

Описание

Двигатель ЗМЗ-402 – один из самых массовых, которые когда-либо выпускались в Заволжье. Этот мотор имеет алюминиевый блок с «мокрыми» чугунными гильзами. Распределительный вал находится внизу. Данный агрегат выпускался серийно с 1981 по 2006 гг. Изначально 402 двигатель для «Газели» не предусматривался. Это был модернизированный мотор 24Д, который ставится на советскую «Волгу». Среди существенных отличий 402-го мотора стоит отметить измененный выпускной коллектор, иной подъем распредвала (он стал выше на 0,5 миллиметра) и масляный насос. В остальном ЗМЗ-402 был копией мотора 24Д – двигателя из 50-х. О проблемах ДВС мы расскажем позже. Кстати, схема двигателя «Газели» (402 ЗМЗ) есть на фото в нашей статье.

Как снять печку ГАЗ 3110

Снятие печки ГАЗ 3110 — процесс длительный и трудоёмкий, а, кроме того, подразумевающий снятие панели, из-за чего многие автолюбители предпочитают с ним не связываться.

К счастью, для замены печки необязательно снимать панель полностью — достаточно её немного отодвинуть.

Какие инструменты нужны

Чтобы снять печку ГАЗ 3110, хватит обычного набора инструментов, который наверняка найдётся в гараже каждого автолюбителя.

В частности, понадобятся:

  • два ключа на «10»;
  • ключ на «13»;
  • шлицевая отвёртка.

Для снятия печки ГАЗ 3110 достаточно простого набора инструментов

А также могут пригодиться крестовая отвёртка, кусачки, плоскогубцы и молоток.

Кроме того, пригодится ветошь и ёмкость объёмом не менее 10 литров.

Как снять печку ГАЗ 3110, не снимая панели

Производить снятие печки с автомобиля ГАЗ 3110 следует в светлом, защищённом от влаги месте, например, в гараже или на даче под навесом.

И также стоит отметить, что производить снятие печки с «Волги» в одиночку достаточно проблематично, поэтому лучше пригласить кого-нибудь помочь вам.

Первое, что необходимо сделать, приступая к демонтажу печки, — снять минусовую клемму аккумулятора.

Так производится обесточивание всех электронных компонентов автомобиля, а значит, при работе вас не ударит током.

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

  1. Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.
  2. Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Необходимо открутить гайки крепления к брызговику и снять краник со шпилек

Следующий этап работ производится со стороны салона.

  1. Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.

Откручиваем верхние и нижние крепления, отсоединяем проводку и вынимаем пепельницу

Снимаем распределитель отопителя ГАЗ 3110

После этих манипуляций вновь нужно переместиться к капоту.

Ослабив хомуты, отсоединить шланги от радиатора и снять прокладки с патрубков.
Открутить гайки, которыми корпус печки крепится к кузову и воздухозаборнику

Действовать нужно максимально аккуратно, потому что на этом этапе работ особенно легко повредить радиатор.

Наконец, осторожно опустить правый край корпуса и потянуть печку на себя.

Финальный этап работы — снимаем отопитель
