Как устроен мотороллер муравей, его история и технические характеристики

Обслуживание и ремонт

Благодаря небольшому весу, этот мопед, при необходимости, можно «уложить на боковую» даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.

Ремонт мотороллера Муравей

Инструменты

Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:

  • двусторонние гаечные ключи (комплект), 4-22 миллиметра;
  • отвертки — 3 шт. (большая, средняя, малая);
  • молотки, 2 шт. (100 и 300 грамм);
  • щипцы комбинированные;
  • деревянная палочка;
  • кусачки;
  • плоскогубцы;
  • торцовые ключи (4 шт.);
  • бархатные напильники — 2 шт. (плоские).

Диагностика

Мотороллер Муравей должен регулярно проходить техобслуживание. Это необходимо по двум причинам:

  1. Это позволит повысить эксплуатационные характеристики и тем самым сделать модель более надежной и выносливой.
  2. Своевременная диагностика позволит владельцу столь раритетной мототехники, как мотороллер Муравей избежать ДТП.

К сожалению, далеко не каждый владелец такой советской редкости, как мотороллер Муравей регулярно посещает сервис. Нередко на ремонт поступает уже полностью «убитая» техника.

Обслуживание мотороллера

Профессиональное обслуживание Муравья представляет собой ряд операций, при помощи которых мотороллер остается в безупречном состоянии. Мотороллер Муравей нуждается в:

  • ежедневной чистке;
  • мойке;
  • смазывании;
  • смене масла;
  • регулировке тормозов и прерывателя;
  • смене отработанных покрышек.

Если обслуживание не будет регулярным, мотороллер Муравей затребует капитального ремонта, что подразумевает серьезные финансовые и временные вложения.

Ремонт

Если мотороллер требует срочной замены поврежденной или изношенной детали, то не обойтись без ремонтных работ.

Важно помнить, что ремонтировать мотороллер должен только высококвалифицированный специалист, под рукой у которого всегда имеются необходимые инструменты. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Если мотороллер нуждается в текущем ремонте, то это не требует особых временных затрат и съема большого количества деталей. Если мотороллер Муравей требует среднего ремонта, то владелец должен позаботиться относительно разборки двигателя или некоторых элементов ходовой части. Если же мотороллер Муравей испытывает необходимость в капитальном ремонте, то это означает, что пришла пора полностью разобрать ходовую или двигатель и заменить все изношенные детали. Во избежание рисков, не имея достаточной квалификации, капитальный ремонт должно поручить опытному специалисту.

Сборка двигателя

В отличие от династартера, ремонт двигателя мотороллера Муравей своими руками сложно выполнить по книге эксплуатации. Поэтому стоит обратиться к советам опытных владельцев мотоциклов. Чаще всего, разбирать двигатель приходится при неполадках механизмов сцепления, работе коробки передач, а также износа коленчатого вала, подшипников или сальников. Самое главное правило – не бояться разбирать двигатель самостоятельно. Воспользовавшись данной инструкцией, разборка и сборка двигателя мотороллера Муравей не составит труда.

Итак, порядок действий при разборке двигателя:

  1. Для начала, подготовьте рабочее место. Если хотите добиться правильной и беспроблемной работы, держите все детали в чистоте и порядке. Запоминайте и комплектуйте порядок разборки.

О том, как собрать двигатель мотороллера Муравей, более подробно можно посмотреть в наглядном видео в конце статьи

Суть сборки в обратном порядке действий, но важно закручивать детали с определенным усилием и синхронизировать запчасти с отметками. Ни в коем случае не стоит собирать двигатель без подробных инструкций, написанных производителем

При частых поломках, владельцы задумываются, какой двигатель можно поставить на мотороллер Муравей. Вместо родного мотора можно использовать китайские аналоговые двигатели. Поскольку у Муравья множество копий в азиатских странах, замена двигателя может стать отличным вариантом сэкономить при необратимой поломке. Правда придется самостоятельно сделать крепления и, в некоторых случаях, переделать мост под левое расположение цепи. Это не очень сложно, учитывая, что на тульском заводе предусмотрели возможность перестановки моста.

Что собой представляет модель

Мотоцикл Муравей отличается надежным металлическим трайком, сделанным в форме платформы с задним бортом. При этом такой прицеп достаточно большой, так что в него поместится много различных предметов. Транспортное средство широко используется для транспортирования:

  • саженцев;
  • стройматериалов;
  • удобрений;
  • пчелиных ульев и т. д.

С другой стороны, мото Муравей достаточно маневренный и неприхотливый. Радиус поворота байка достигает 3,5 м. В гараже транспортное средство занимает не так уж и много места.

В зимнее время года в мопед Муравей следует заливать смесь моторного масла и 76 бензина. Летом он ездит на горючем марки М8В.

По сравнению с колясочными мотоциклами, это байк не только легче, он еще и берет меньше горючего. В то же время, назвать транспортное средство экономичным нельзя. Для работы Муравей 2 требуется около 8 литров смеси, а после износа поршневой системы данный показатель вырастает и до всех 10 л.

В результате, для его ремонта не нужно обладать никакими особыми знаниями и умениями. Кроме того, ремонт можно выполнить практически где угодно, не обязательно ехать в мастерскую. В то же время, ломается такое устройство, как и большее количество постсоветских транспортных средств, достаточно часто.

Также будет интересно: Мотоциклы Хонда: история великой компании

При этом выглядит транспортное средство весьма скромно. Фото мотороллера Муравей демонстрируют нам стандартный трицикл с небольшой платформой сзади. Никаких особых элементов дизайнеры модели не добавляли – все лишь самое нужное и практичное.

Доступно было несколько различных комплектаций, включая транспортные средства с дополнительным пассажирским сидением, а также мопед с крытым кузовом. На данный момент существует много аналогов мотоцикла Муравей, фото которых сильно напоминают оригинальное транспортное средство. Особенно это касается восточных стран. В силу увеличенного трафика, именно трехколесные мотоциклы стали в Азии наиболее популярным средством передвижения.

Видео тест-драйв мощности мотороллера Муравей:

Общая информация

Советский грузовой мотороллер имеет надежный металлический трайк, выполненный в виде платформы, имеющей задний борт. Трайк Муравья достаточно вместителен. Грузоподъемность платформы составляет 250 килограммов, что позволяет активно использовать мотороллер Муравей в хозяйственных нуждах. Так, грузовой мотороллер позволяет перевозить:

Мототехника отличается маневренностью и неприхотливостью. В гараже мотороллер Муравей занимает примерно столько же пространства, сколько и громоздкий мототранспорт с коляской. Радиус поворота Муравья составляет около 3,5 метров.

Характеристики мотороллера Муравей

Зимой грузовой мопед функционирует при помощи смеси моторного масла М6/3-10Г/1 и бензина А-76, а летом ему требуется марка М8В.

Если сравнивать мотороллер Муравей с колясочным мотоциклом, то по части эксплуатационного расхода топлива преимущества будут на стороне первого. Грузовой мопед «съедает» 8 литров/100 километров. Также он намного легче мотоцикла с коляской — его вес составляет 240 килограммов.

Как установить двигатель Lifan на мотороллер Муравей

Как установить новый двигатель лифан на Советский грузовой мотороллер Муравей своими руками вы узнаете из подробного описания, фото и видео замены штатного двигателя Т-200 на ДВС «Lifan» 11 л/с. Грузовой мотороллер «Муравей» -это отличная техника для ведения частного хозяйства, с его помощью можно перевозить грузы общим весом до 250 кг. Произведенные еще в СССР мотороллеры сегодня зачастую находятся в плачевном состоянии и требуют капитального ремонта, замены узлов и агрегатов, а вот оригинальные запчасти сложно достать. Как вариант замена штатного двигателя «Муравей» на Китайский ДВС Лифан (см фото ниже) Собственно как и поступил Алексей Кочнев автор представленного проекта.

Записано со слов автора.

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

  1. мотороллер муравей 1981 г выпуска
  2. двигатель лифан 11 л/с бензиновый
  3. ремень
  4. ролик ВАЗ
  5. вал
  6. шкив 2 шт
  7. плита 10 мм

Инструменты

  1. сварочный аппарат
  2. УШМ (болгарка)
  3. набор гаечных ключей
  4. измерительный и слесарный инструмент
  5. дрель

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.


Вот в таком состоянии находился мотороллер до реставрации и ремонта.


Первоначально был приобретен двигатель «Lifan» 11 л/с

Установка нового двигателя началась с демонтажа старого ДВС и дальнейшей чисткой, переборкой, это необходимо для того чтобы в последующем установить двигатель муравья в качестве КПП для мотора Лифан.

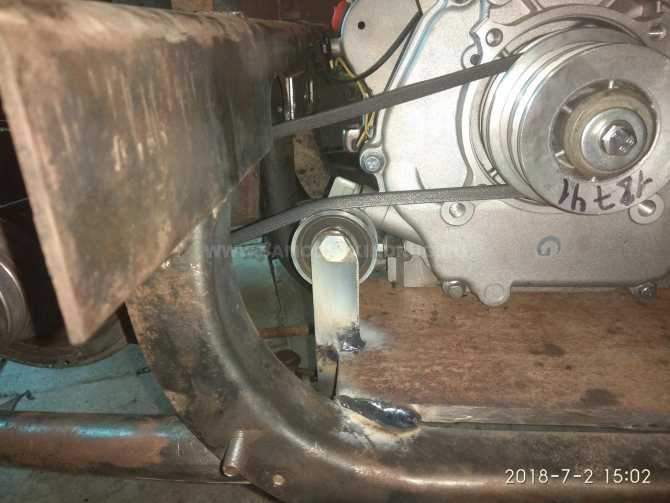

Соединить ДВС и КПП решил использовать ременную передачу, для этого было куплено 2 одинаковых шкива от мотоблока, но с родным посадочным диаметром 25 мм на ДВС и 19 мм на вал КПП который я заказал токарю. Вместо коленвала для уменьшения вибрации, потому что обрезав шатун нарушиться балансировка коленвала, а это не есть гуд. Все размеры были сняты с коленчатого вала только с изменением на шкив.


Пока ждал новый вал, перебрал КПП и воткнул ее на раму скрутив старые крепления двигателя и приварив их на новое место, самое удобное что при таком расположении нового двигателя вращение у него совпадает с вращением родного двигателя, а это значит не надо париться с редуктором, переворачивать его и перебирать на другую сторону и т. д . Крепление КПП выставил посередине несущей трубы рамы выставив их ровно по вертикали и на расстоянии соответствующим креплениям КПП просто их приварив.


Далее был вырезан кусок фанеры (шаблон) который я использовал для вырезки из плиты 10 мм плиты под крепление ДВС

Использовав высокоточную рейку, был выставлен ДВС по шкивам, просверлены отверстия в плите и закреплен двигатель и установлен натяжной экс (далее был заменен на ролик ВАЗ потому как он с бортиками которые не дают ремню соскальзывать)

Купил тросик сцепления подлиннее и провел первый «тест-драйв» который показал, что данной системе быть. Начал полную разборку данного мотороллера с заменой подшипников и многого другого для последующей чистки от грязи и старой краски и последующей покраске и сборке.

Мотор «Зеленый муравей» — уникальная российская разработка

Конструкторами из России был изобретен мотор, отличительной особенностью которого стало отсутствие в конструкции коленчатого вала.

Отличительной чертой разработки становится новый способ для превращения поступательной энергии поршней во вращательную. Теоретически, работа такого мотора должна производиться на сниженных оборотах, с развитием большей степени крутящего момента, и оказываясь на треть более экономичным, чем ДВС.

Работа в теории. Конструкция прибора, предназначенного для отбора мощности от силовой установки в виде ДВС, не допускает нарушения существующих законов природы и основных принципов науки. В ходе осуществления проекта была реализована совершенно новая конструкция ДВС, не изменяющая принципы его работы, и не затрагивающая основ теории ДВС. Отличие будет состоять в методе передачи усилия в процессе работы, и заключается оно в физических законах, а не в теории мотора.

При помощи имеющейся теории мотора, происходит определение процессов, которые бывают в инерционных машинах, какими являются почти все существующие варианты конструкции. Дело в том, что направлении сил инерции в конструкции практически во всех местах одинаково с направлением, в котором прилагается усилие для работы, вследствие чего все действия будут преобразованы во вращение в одну сторону. Это делает справедливым указание в теоретической информации о моторе того факта, что почти вся эффективность устройства сосредотачивается в цилиндре, и представляет собой качество процесса работы, а вот КПД его существенно не зависит от примененного варианта конструкции. Но применение такой теории не возможно для машин безынерционного типа.

Династартер

Однако не только двигатель может заставить мотолюбителя наглядно увидеть все составные части своего мотоцикла. Самая распространенная проблема заключается в неполадках династартера

. Его, инженеры тульского завода, установили в Муравья, вместо обычного генератора переменного тока.

Чем же он так важен? Если вы заметили, горящую на панели приборов, красную лампочку во время работы мопеда, значит, у вас кончается зарядка. Происходит это потому, что генератор не вырабатывает переменный ток. Для начала в такой ситуации необходимо проверить целостность проводов, подсоединенных к династартеру и реле-регулятору. Если все в порядке, значит, проблема заключается непосредственно в династартере. У него могут быть три основных причины неполадок:

  • затруднение работы ротора (попадание в коллектор грязи или скопление пыли);
  • зависание, либо износ щеток;
  • нарушение целостности электрооборудования.

Поскольку в большинстве случаев работа династартера затруднена из-за загрязнения коллектора, стоит провести несложную разборку по инструкции, описанной в книге по эксплуатации мопеда. Главные правила при работе – это аккуратность и чистота. После разборки обязательно хорошо промойте все детали в бензине и смажьте трущиеся детали и ни в коем случае не бросайте запчасти.

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

  • Диски сцепления.
  • Прокладки для силовой установки и редуктора.
  • Гайки.
  • Патрубки.
  • Рычаги.

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

  • Диск сцепления – 400 руб.
  • Вал кикстартера – 1100 руб.
  • Передний амортизатор – 1600 руб.
  • Сальники редуктора – 100 руб.
  • Поршневая – 2500 руб.
  • Редуктор – 14000 руб.
  • Ступица колеса – 2000 руб.

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

В части тюнинга советского аппарата Муравей чего только владельцы не придумают. Ведь зачастую это подкованные технически люди, которым нравится проводить время в гараже. Можно выделить несколько направлений:

  1. Снижение веса. Для этого потребуется убрать «лишнее» оборудование. К нему относится обвес в виде крыльев, капота и обтекателей, а также всё электрооборудование. Для перевозки грузов по селу летом это всё вряд ли потребуется.
  2. Увеличение отдачи от силовой установки . Для этого следует обрезать вал диностартера. Операция прибавит мощности и динамичности. Отдача при заводке выравнивается путём обрезки коленвала.
  3. Установка иных колёс. Спереди 4,5 – 9, а сзади 7 – 10. Проходимость и скорость увеличатся.
  4. Усовершенствование поршневой группы. Можно купить поршень с тремя кольцами и сделать дополнительное окно в цилиндре для подачи топливной смеси.
  5. Магнето и повышение эффективности системы охлаждения – это дополнительный тюнинг.

Главная задача при тюнинге – повысить надёжность и меньше ковыряться в деталях из-за поломок.

В части тюнинга мотора некоторые владельцы пошла на радикальные меры и устанавливают на мотороллер Муравей мдвигатель Лифан (Lifan 188f), который имеет объём в 400 куб. см. А мощность его – 13 л.с. Отличительная особенность данной сборки – вариатор и центробежное сцепление.

Центробежное сцепление не лучший вариант для грузового транспорта, поскольку при езде по пересечённой местности на гружённом мотороллере на низких скоростях возможно его проскальзывание. А это выводит его из строя.

Какие бывают переделки мотороллера «Муравей» на видео:

Мотороллер Муравей выпускался на Тульском машиностроительном заводе с 1959 по 1995 год. Его модификация или как сейчас принято говорить, рестайлинг, был проведен в 1983 году и обновленная версия получила обозначение Муравей 2М 01. Долголетие этому необычному трехколесному транспортному средству принесли, прежде всего, положительные качества, среди которых необходимо выделить:

  • универсальность;
  • доступная стоимость;
  • простой ремонт;
  • компактность;
  • маневренность.

Мотороллер ТМЗ Муравей был первым грузовым экземпляром мотоциклетной техники, серийно выпускаемой в СССР. Наличие грузовой платформы позволяющей перевозить 250 кг груза со скоростью 60 км/ч сделали Муравья очень востребованным. Достаточно отметить сферы, в которых он применялся:

  1. Перевозки внутри города, в том числе небольших партии продуктов для ресторанов, кафе и столовых.
  2. Внутризаводские перевозки, когда небольшие партии тех или иных комплектующих перемещались между производственными цехами.
  3. Транспортировка малых объемов строительных материалов, особенно в городских условиях.
  4. Выполнение перевозок внутри закрытых помещений, прежде всего сельскохозяйственного назначения (тепличные хозяйства, птицекомплексы, животноводческие фермы).

Для различных модификаций мотороллера ТМЗ Муравей применялись четыре варианта кузова:

  • открытый;
  • открытый уменьшенный (устанавливался на грузопассажирском варианте);
  • тент;
  • фургон.

Самым существенным недостатком необходимо отметить отсутствие какого-либо комфорта для водителя, который был вынужден проводить за рулем мотороллера практически весь рабочий день. Особенно трудно было работать в зимнее время, так как в отличие от двухколесных мопедов, скутеров и мотоциклов грузовой мотороллер Муравей эксплуатировался на госпредприятиях и зимой.

Основные недостатки мотороллера и его модернизация

Мотороллер Муравей, как и любая техника, кроме своих положительных качеств обладал и недостатками. При этом имеющиеся недостатки можно было отнести как конструкционным, изначально заложенным в устройстве, так и к эксплуатационным, возникающим в процессе работы техники.

По отзывам владельцев к конструкционным недочетам, которые требовали переделки или наиболее частого выполнения ремонта того или иного узла, следует отнести:

  • неудачная схема электрооборудования мотороллера, часто приводящая к выходу из строя составляющих (дина-стартера, реле-регулятора, катушка зажигания) особенно дождливую погоду;
  • непроработанное устройство КПП зачастую с некачественной заводской сборкой приводили к вылету во время работы 2 или 3 передачи. Для устранения владельцам приходилось изучать устройство самой коробки, а также как правильно разобрать, а затем собрать КП после ремонта;
  • небольшая разница в уровнях топлива между баком и камерой карбюратора приводила при малом наличии топлива в баке к работе на обедненной смеси или остановке двигателя.

Наиболее распространенными эксплуатационными недостатками считаются:

  • неустойчивое зажигание на Муравей требующее частых регулировок;
  • малый срок эксплуатации тормозных колодок;
  • потеря гидравлической жидкости амортизаторами, требующая для ремонта разборки, заправки и сборки амортизаторов;
  • нарушение работоспособности электрооборудования дина-стартера под воздействием грязи, воды, пыли. Ремонт выполнялся разборкой-сборкой, прозванием электросхемы с поиском и заменой вышедшего из строя элемента;
  • возникновение трещин в раме;
  • течь масла в КПП.

Очень часто, владельцы, приобретя опыт эксплуатации мотороллера Муравей, проводили модернизацию. Но прежде чем приступить к реализации изменений решались следующие вопросы:

  1. Сколько это будет стоить?
  2. Как будет выглядеть измененный Муравей?
  3. Как найти и собрать необходимые материалы для модернизации?
  4. Сколько будет весить мотороллер после переделки и как это повлияет на технические характеристики?
  5. Сколько уйдет времени на переделку?

После получения положительных ответов на данные вопросы выполнялись работы по изменениям. Мотороллер Муравей тюнинг, которого позволял придать ему дополнительные свойства, сводился к следующим основным переделкам:

  1. Установка самосвального кузова для перевозки сыпучих грузов.
  2. Изменение дизайна внешнего вида.
  3. Монтаж сцепного устройства, позволяющего работать с различными прицепными и полуприцепными устройствами и оборудованием.

Универсальность, стоимость и ремонтопригодность позволили мотороллер ТМЗ Муравей сравнивать по объемам выпуска и популярности с таким лучшими советскими моделями мототехники, как тяжелый и легкий дорожный мотоцикл для села .

В советские годы этого кровопийца Муравья покупали только из-за его кузова. Так как ничего подобного в СССР в те годы не выпускалось. А людям нужно было, то на огород ездить, то хозяйство кормить вот его и брали.

Кузов в Муравье действительно хорош в него с легкостью можно нагрузить мешков 10 комбикорма, килограмм 500 угля или с полкуба дров и он смело попрет все это барахло домой. На двухместной версии кузов был существенно меньше и сильно сдвинут назад из-за чего перегруженный мотороллер на кочках опрокидывался назад. Но зато на двухместном варианте можно было ездить вдвоем

Задний борт открывается как на обычном грузовике

В стоке — кузов не имеет надставок. В колхозах эту особенность игнорировали и нашивали борта до каких-то нереальных размеров

Новое поколение мотороллеров

Грузовой мотороллер ТМЗ—5.403-01К «Муравей-2»

Мотороллер ТМЗ—5.301-01 «Тулица»

Грузовые мотороллеры «Муравей», выпускаемые тульским машиностроительным заводом имени В. М. Рябикова, пол11ьзуются устойчивым спросом. Повышая эксплуатационные характеристики, совершенствуя машины, завод стремится по возможности осуществить предложения и пожелания потребителей. Так, появилась грузопассажирская модификация «Муравья» («За рулем», 1981, № 12). А в третьем квартале 1983 года на смену семейству ТГА—200-01 пришли модернизированные — ТМЗ—5.402 (грузопассажирский) и ТМЗ—5.403К/Ф (соответственно с бортовой платформой или фургоном).

Внешне эти мотороллеры не отличались от предшественников, однако их конструкция претерпела серьезные изменения. Прежде всего они коснулись двигателя. Чугунный цилиндр заменен алюминиевым с чугунной гильзой, который имеет трехканальную продувку. Изменены форма камеры сгорания, а также конструкция глушителя и воздушного фильтра, что позволило поднять мощность до 12,5 л. с./9,2 кВт без увеличения эксплуатационного расхода топлива. С введением воздушного фильтра, снабженного бумажным сменным элементом, намного возросла износостойкость цилиндро-поршневой группы.

Повышение мощности дало попутно возможность увеличить грузоподъемность машин до 280 кг. Соответственно усилены элементы шасси (в частности, привод тормозов задних колес), а для смягчения динамических ударов при резких перепадах крутящего момента в сцеплении установили демпферы. Изменено крепление седла.

Названные конструктивные новшества улучшили технико-эксплуатационные показатели «Муравья»

При проектировании семейства «Муравей-2», производство которого освоено в настоящее время, особое внимание уделено художественно-конструкторской проработке внешних форм

Широко использованы пластмассовые детали: корпус фары, кожух руля, крышка инструментального ящика и другие. Этим не только снижена масса облицовки. Свое образные фактура и рельеф поверхностей деталей, их контрастное сочетание с основным цветом позволили найти интересные цветофактурные решения для внешнего вида мотороллеров.

Изменены форма и размеры седла и руля (он мотоциклетного типа, регулируемый по высоте и наклону). Машина стала удобнее для водителей разного роста и сложения.

В числе других новинок — блоки пере ключателей, включатель стоп-сигнала от переднего тормоза, фара типа «европейский луч», световозвращатели, катушечного типа рукоятка для управления дросселем, контрольные лампы включения указателей поворота и дальнего света, противоугонное устройство.

Грузоподъемность мотороллеров о Му-равей-2» достигла 315 кг благодаря усилению несущих элементов и применению новых радиальных шин модели К-96. Изменением кинематики подвески переднего колеса удалось значительно уменьшить склонность вилки к автоколебаниям («шимми»).

Грузовые мотороллеры «Муравей-2» выпускаются в трех модификациях: с бортовой платформой (базовая) — ТМЗ—5.403-01К, кузовом-фургоном — ТМЗ—5.403-01Ф и грузопассажирский — ТМЗ—5.402-01. Базовая модификация удостоена государственного Знака качества. В нынешнем году намечено выпустить 80 тысяч «муравьев-2», из них 60 тысяч с кузовом-платформой, 17 тысяч грузопассажирских, 3 тысячи фургонов. Две первые модификации поступают в розничную продажу. Цена — соответственно 1020 и 1050 рублей.

В дальнейшем на всех мотороллерах, включая «Тулицу», будет устанавливаться новый двигатель с комбинированной клапанно-поршневой системой для управления впуском рабочей смеси, которая уже нашла применение на мотоцикле ТМЗ—5.951. Она позволяет уменьшить эксплуатационный расход топлива на 10% и повысить тяговые характеристики двигателя на малых и средних оборотах.

Еще несколько слов о пассажирском мотороллере «Тулица». Его силовой агрегат и облицовка также модернизированы с соблюдением максимальной унификации. В ближайшее время планируем оснастить «Тулицу» капотом более современной формы. Основные характеристики машины не изменились, но сухая масса снижена на 3 кг., Индекс модернизированной «Тулицы» — ТМЗ—5.301-01, цена — 475 рублей, годовой объем выпуска 7 тысяч.

В. ПУДОВЕЕВ, главный конструктор Ю. ПОЗДНЯКОВ, начальник КБ г. Тула

Преимущества и недостатки

Мотороллер Муравей, технические характеристики которого являются не единственной особенностью мопеда, обладает рядом преимуществ:

  1. Мопед оснащен задним ходом, что позволяет лучше маневрировать в сложных ситуациях, например на тесной парковке. Кроме того, за счет движения задним ходом, можно выбрать удобное положение для погрузки.
  2. Двигатель Муравья можно включать при помощи стартера, за счет встроенных систем дина-стартер и кик-стартер. Принцип такой же, как на автотранспортных средствах.
  3. Радиус поворота мопеда составляет 3,5 метра. Это довольно маленькое значение, идеально подходящее как для городских условий, так и для узких сельских дорог, огороженных кюветами.
  4. Легкость мопеда, несомненно, является преимуществом в сравнение с мотоциклами, оборудованными коляской.
  5. Стоит отметить и то, сколько стоит мотороллер Муравей. По тем временам, цена в 775 рублей была довольно гуманной, а сейчас и вовсе не ударит по бюджету. Однако в настоящий момент покупка возможна только с рук. Производство Муравья давно закончилось.

Кроме положительных качеств, у мотороллера есть и недостатки, о которых упоминалось ранее. Вот основные из них:

  • Значительный расход топлива. На сегодняшний день, расход в 8-10 литров пугает даже некоторых владельцев автомобилей, а для мотолюбителей это далеко неприемлемый вариант. Поэтому интерес мопеда возникает преимущественно у коллекционеров раритетной техники.
  • Частые поломки могут помешать выполнению работы, для которой предназначен Муравей. Более того, некоторые виды поломок требуют твердых знаний в области механики.
  • Малая проходимость по мягкому грунту. Порой при достаточной загруженности мопеда, можно застрять в сыпучих грунтах или мокрой земле.

В отношении цена/качество, Муравей оправдывает себя сполна. Поэтому, если вам требуется рабочий аппарат для сельского использования, можете смело прибегнуть к помощи этого мотороллера.

https://youtube.com/watch?v=MBVLplW6vqw

Источник

Как сделать мотоблок своими руками

Работа началась с «Муравья», вернее двигателя от мотороллера марки Т-200. Для начала перебираем. Затем делаем раму – свариваем железный лист толщиной 4 мм с трубами диаметром 4 см. Рама крепится жестко тремя опорами к двигателю.

Следующим этапом сборки явилась установка карбюратора, магнето, воздушного фильтра, глушителя. Для того, чтобы защитить двигатель от перегрева, пришлось придумать сверху крышку для принудительного охлаждения.

Цепную передачу сделали приводом от двигателя к валам с фланцами (они подошли от обычного комбайна). Важным моментом является что, частота вращения валов может быть отличной при правильном подборе шестеренок, но все равно надо аккуратно рассчитывать размер нижнего картера на раме. Если увлечься одной частотой, рама просто пойдет поверху и не достанет земли. Передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1

Внутри все должно смазываться маслом – для этого сделаны люки слива и залива.

В качестве руля – обычная металлическая труба (для регулировки высоты можно телескопическую трубу взять от старого пылесоса). Работает агрегат на первой передаче, хотя КПП предусмотрено аж три. Заслонкой карбюратора управляют вручную. Впереди у мотоблока колесо, от его установки зависит насколько глубоко нужно вспахать грунт, да и не особо тяжело управлять. Вес у конструкции получился приличный – чуть меньше 90 кг.

Насадки сделал из уголка и труб, на валу они фиксируюся шпонкой в паз, что бы не было осевого перемещения зажимаем болтом. Захват по ширине -1м. 20см.

По результатам испытания выяснилось — двигатель достойно выдерживает проход по целине, можно вспахать поле на штык лопаты, пройдя по полю 2-3 раза, на ранее обработаном грунте повторного прохода не требуется. Из-за тяжелого веса не особо поворотлив, но в огороде, где нет кустов, отлично работает. Когда самодельный мотоблок необходимо переместить, вставляю колеса, которые крепятся сквозными болтами.

Для этого же агрегата замыслил сделать специальную кузовную подставку для перевозки в кузове, так же в планах уменьшить размер колес и изготовить плуги, окучиватель и картофелекопалку.

Придумывать различные самоделки из мотоблока своими руками любят люди, чей бюджет скромен и не дает возможности приобретать фирменные навесы и приставки. В базовой комплектации эта техника имеет ограниченные возможности. Но даже самый простой агрегат представляет собой двигатель внутреннего сгорания, который можно использовать как источник энергии для множества мобильных устройств. На базе мотоблока можно собрать и стационарные установки, такие как водокачка, электрогенератор и мульчер. Подсоединив к агрегату электродвигатель, можно сделать универсальный станок для обработки древесины. Самодельная пилорама на своем дворе станет отличным подспорьем в хозяйстве.

Технические характеристики

Устаревшая конструкция была хороша для своего времени, хотя в наши дни она выглядит эдаким ископаемым даже на фоне бюджетных аналогов из КНР, более современных. Несмотря на это, технические характеристики мотороллера Муравей достаточно хороши для того, чтобы трицикл справлялся с возложенными на него задачами.

Двигатель

Силовой агрегат с принудительным воздушным охлаждением выдаёт 11 лошадиных сил, объем – 199 кубов. Этого мало, учитывая вес самого мопеда, так что максимальная скорость без нагрузки не превышает 60 км/ч, а с ней она и того меньше, но с точки зрения безопасности это даже хорошо. К качеству бензина движок совсем не требователен. Топливо подаётся в камеры сгорания самотёком, с помощью простейшего карбюратора – насос в не предусмотрен.

Трансмиссия

В коробке передач насчитывается 4 ступени. Работать трансмиссией придётся активно, и привыкнуть к её особенностям тоже получится не сразу – передачи переключаются грубо и жёстко. При этом КПП отличается феноменальной надёжностью.

Ходовая часть и тормоза

Вся эта конструкция размещена на стальной трубчатой раме, и подрессорена она с помощью сложной подвески. Сзади установлены амортизаторы сродни автомобильным (подвеска независимая, на поперечных рычагах), спереди – длиннорычажная вилка. За торможение отвечают «барабаны» на всех колёсах.

Электроника

На протяжении десятилетий устанавливались 6-вольтовые аккумуляторы, причём сразу два, последовательно соединённых. Владельцы зачастую ставят одну 12-вольтовую батарею – по отзывам, работает такая схема ничуть не хуже. Хотя в руководстве пользователя рекомендуется в случае использования 12-вольтовых аккумуляторов также использовать два сразу, соединённых параллельно. Кстати, некоторые устанавливают обычный автомобильный аккумулятор, причём ставят его прямо в кузов.

Вес и габариты

Вес мотоцикла Муравей достигает 258 кг для модификаций с открытой платформой, и 285 кг для версий с закрытым кузовом а-ля «фургон». Это много, учитывая слабый моторчик, поэтому предельная скорость, которую может развить это чудо техники, и невелика. Но для утилитарных целей её более, чем достаточно. В длину модель достигает 288 см, а колёсная база составляет 184 см.

Управляемость

Маневренность у мотороллера Муравья на удивление хороша, особенно если учесть, что это всё-таки техника для работы, а не для удовольствия. Он способен развернуться практически где угодно, что очень пригождается при маневрировании на дачном участке или при парковке в гараж. Если бы у него была ещё и задняя передача, ему бы вообще цены не было.

Расход топлива

Заявленный расход топлива достигает 4,5 литров на 100 км. Цифра немаленькая, но отчасти она обусловлена архаичным мотором образца середины прошлого века, а отчасти большой массой, которую этому моторчику приходится тащить. С полностью загруженной платформой расход может вырасти ещё больше. Зато заливать можно абсолютно любой бензин! Емкость бака невелика – 10 литров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
