Характеристики бензонасоса 406 двигателя

Параметры основных компонентов двигателя ЗМЗ-406

Двигатель бензиновый, четырехцилиндровый, рядный с комплексной микропроцессорной системой управления впрыском топлива и зажиганием.

Двигатель ЗМЗ-406 устанавливается на легковых автомобилях ГАЗ-3110 Волга, и грузовых машинах Газель ГАЗ-3302.

Основными конструктивными особенностями двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-3302 являются верхнее (в головке цилиндров) расположение двух распределительных валов с установкой по четыре клапана на цилиндр (двух впускных и двух выпускных).

Повышение степени сжатия до 9,3 (вместо 8,2 на двигателе модели 402) за счет камеры сгорания с центральным расположением свечи, применение системы распределенного (поочередно в соответствии с порядком работы цилиндров) впрыска топлива во впускную трубу электромагнитными форсунками (вместо карбюраторного питания).

Это позволило значительно повысить максимальную мощность (примерно в 1,5 раза) и максимальный крутящий момент, снизить расход топлива и уменьшить токсичность отработавших газов.

Для повышения надежности двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302 Газель в условиях эксплуатации с использованием большей мощности и более высоких оборотов коленчатого вала на двигателе применен чугунный блок цилиндров без вставных гильз, имеющий высокую жесткость и более стабильные зазоры в парах трения, уменьшен ход поршня с 92 мм до 86 мм, снижена масса поршня и поршневого пальца, применены более качественные материалы для коленчатого вала, шатунов, болтов шатунов, поршневых пальцев и др.

Привод распределительных валов двигателя цепной двухступенчатый с автоматическими гидравлическими натяжителями цепей; в клапанном механизме применены гидротолкатели, избавляющие от необходимости регулировать зазоры.

Применение гидравлических устройств и высокая степень форсировки двигателя ЗМЗ-406 требуют более высокого качества очистки масла, поэтому в двигателе применен полнопоточный масляный фильтр с дополнительным фильтрующим элементом, исключающим попадание неочищенного масла в двигатель при пуске холодного двигателя и засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (водяного насоса и генератора) осуществляется более надежным плоским поликлиновым ремнем.

На двигателе ЗМЗ-406 устанавливается диафрагменное сцепление с так называемыми эллипснонавитыми накладками ведомого диска, имеющими высокую долговечность.

Комплексная система управления включает в себя также функции управления системой зажигания и позволяет более точно дозировать подачу топлива и корректировать угол опережения зажигания, в т. ч. по параметру детонации, при изменяющихся режимах работы двигателя, что позволяет обеспечить необходимые мощностные, экономические и токсические показатели.

Определение неисправностей и ремонт

Поломка насоса или его неполноценная работа приводят к неисправностям двигателя или других систем и узлов. От оперативного выполнения ремонта зависит рабочее состояние автомобиля «Газель». Замена бензонасоса является действенным способом восстановить автомобиль.

Чтобы определить, стоит ли менять насос, или достаточно его отремонтировать, диагностируют работу прибора и выявляют неисправности. Наиболее частым симптомом неправильной работы является прерывистая работа мотора и движение машины рывками. Еще одним признаком является долгое время завода, при стандартной скорости начала работы с полуоборота. Этот признак обозначат ухудшение работы и то, что бензонасос скоро выйдет из строя, хотя еще способен проработать определенное время.

Если не обращать внимания на такие «звоночки» и продолжать эксплуатацию машины, то однажды автомобиль может не завестись. Причиной нерабочего состояния становится падение давления в системе топлива, а влияет на это именно неисправный насос.

Инструментальную проверку бензонасоса выполняют при помощи индикатора, продающегося в специализированном магазине. Чтобы выяснить, виноват ли в падении давления бензонасос или не работает регулятор давления, форсунки или другие приборы, устанавливают индикатор на бензонасос. Крепление прибора делают в соответствии с прилагающейся инструкцией, двигатель выключают и ждут около 10 минут. Если после этого обнаруживается значительное уменьшение давления, то бензонасос исправен.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор

Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

• топливный насос;
• фильтр первичной очистки топлива;
• датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

КАК ПРОВЕРИТЬ ТОПЛИВНУЮ СИСТЕМУ?

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью диагностического оборудования подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным – система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм.)? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с датчиком кислорода контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

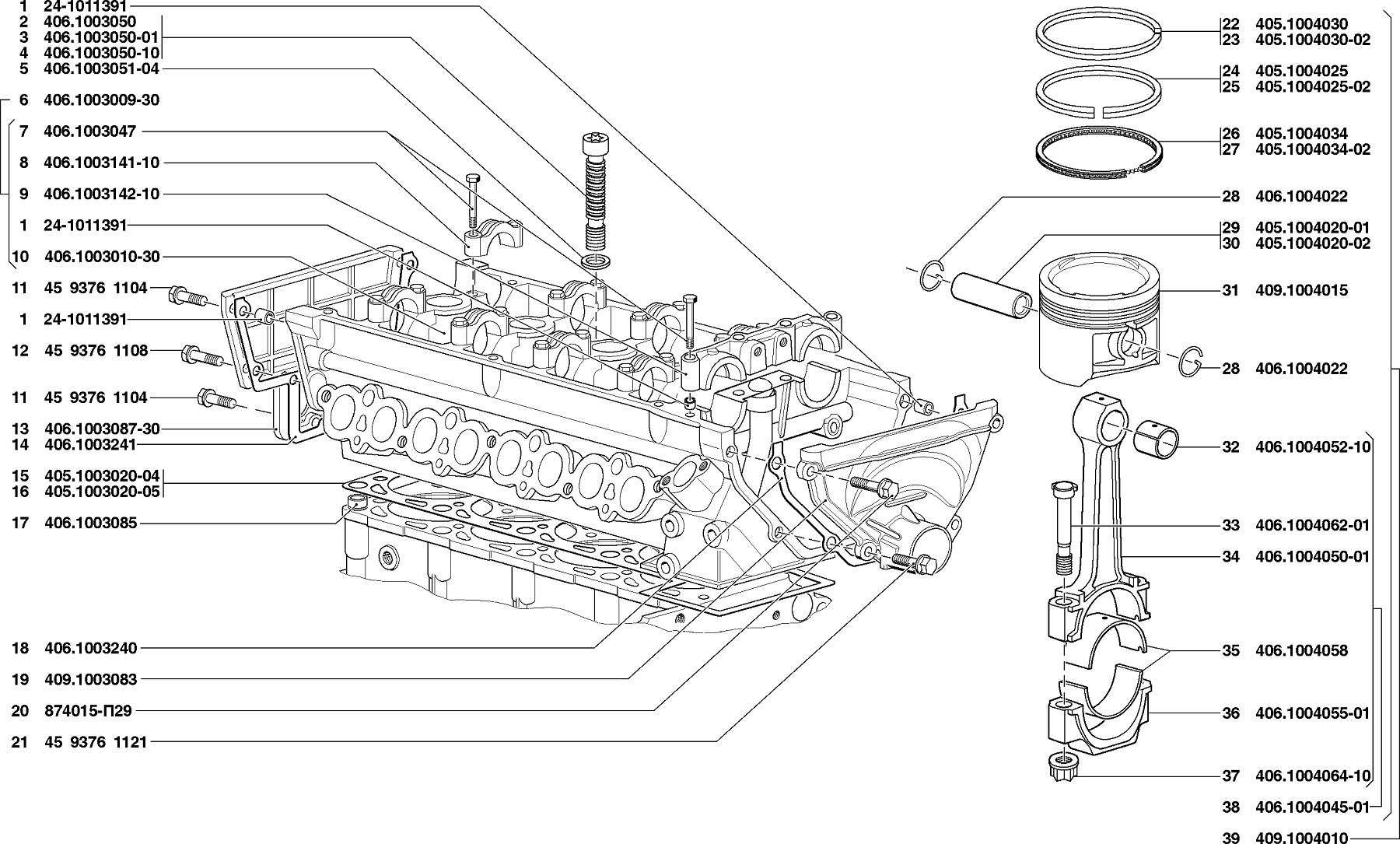

Описание конструкции ГБЦ

На БЦ, сверху, через прокладку, болтами крепиться головка БЦ. Головка выполнена из сплава алюминия. В ней размещены выпускные и впускные клапаны. На каждом отдельно взятом цилиндре имеются четыре клапана, два выпускных и два впускных клапана. На правой стороне мотора находятся впускные клапаны, а с лева выпускные. В работу клапана приводятся от двух распределительных валов, гидравлическими толкателями.

Наличие гидротолкателей упрощает обслуживание двигателя автомобиля. Так как исчезает необходимость периодической регулировки тепловых зазоров в клапанах. На поверхности гидротолкателя присутствуют отверстия и канавки, необходимые для поступления моторной смазки внутрь толкателя.

В ГБЦ, в клапанные отверстия вставлены направляющие втулки и сёдла клапанов. Внизу ГБЦ выполнены камеры сгорания, вверху расположились опоры валов газораспределительного механизма. На опорах имеются крышки, выполненные из алюминия. Первая крышка по ходу автомобиля, общая для двух первых опор обоих валов. В ней находятся упорные пластмассовые фланцы. Они вставляются в проточки, имеющиеся на шейках валов. Другие крышки опор, проходят обработку вместе с опорами ГБЦ. Поэтому их нельзя менять местами. Все крышки, за исключением первой двойной, пронумерованы. Сверху ГБЦ накрывается крышкой из алюминиевого сплава.

Замена двигателя ЗМЗ 402 на ЗМЗ 406

Произвести замену 402-ого мотора на 406-ой в общем-то несложно, и это вполне можно сделать самостоятельно. Но прежде, чем приступить к работе, необходимо приобрести все необходимое для замены. С наименьшими переделками устанавливается карбюраторный 406-ой ДВС. Что необходимо иметь, чтобы переставить мотор:

• Сам двигатель в сборе с навесным оборудованием – стартером, генератором, механическим бензонасосом, карбюратором, впускным и выпускным коллектором, с 2-мя катушками зажигания;
• Приемную трубу глушителя, она не подходит от ЗМЗ 402;
• Электронный блок управления системой зажигания;
• Пучок электропроводки для подсоединения ЭБУ и датчиков на двигателе;
• Рабочий цилиндр сцепления, другую трубку сцепления со шлангом.

Сам двигатель по креплениям подходит один в один, коробка тоже встает по местам без переделки.

Готовый к установке на Газель мотор ЗМЗ 406

Электронный блок управления двигателем крепится в тюнингованном салоне Газели. Скорее всего, придется помудрить с патрубками радиатора, но здесь каких-либо серьезных доработок не потребуется.

Конструктивные особенности двигателя ЗМЗ 406 инжектора

Двигатель 406 инжектор отличается определенными особенностями в конструкции:

1. Распределительные валы расположены в верхней части головки блока цилиндров.
2. В состав каждого цилиндра входит четыре клапана.
3. Увеличенный показатель степени сжатия, равный 9,3.
4. Замена карбюраторной системы питания на иную, более совершенную конструкцию.

Степень сжатия увеличена как за счет использования свечей зажигания, расположенных в центральной части камеры сгорания, так и благодаря применению системы впрыска принципиально другого вида. Сгорание топлива наиболее полное. Привычная карбюраторная система питания здесь также изменена.

В моторах Газель 406 инжекторах новой версии блоки цилиндров изготовлены из прочного чугунного литья вместо привычного алюминия. Конструкция головки блока цилиндров (ГБЦ) не предусматривает вставные гильзы, ей присущи более высокие показатели жесткости и стабильность зазоров.

Инженерами предусмотрено ощутимое снижение поршневого хода, теперь он равен 86 мм. Уменьшен весовой параметр поршней и пальцев за счет использования более технологичных современных материалов. Современные качественные материалы также используются при изготовлении коленчатого вала, шатунов и других деталей.

Для привода валов распределительных используется оригинальная цепная конструкция, оснащенная гидравлическими натяжными устройствами, срабатывающими в автоматическом режиме. Новый мотор не требует постоянной регулировки необходимых зазоров.

При помощи новой системы управления силовым агрегатом усовершенствована система зажигания, дозирование подачи топлива, корректировка угла зажигания.

Где находится бензонасос

Впервые сталкиваясь с необходимостью ремонта или замены, многие автолюбители спрашивают, где стоит бензонасос. Насос расположен непосредственно в бензобаке и напрямую контактирует с топливом, то есть погружается в бензин. На большинстве гражданских автомобилей бензобак находится в задней части транспортного средства под днищем.

Бензонасос установлен таким образом, чтобы находиться в верхней части бензобака. Благодаря такому размещению доступ к насосу можно получить прямо из салона. Для этого необходимо снять задний диван, так как бензонасос находится прямо под сиденьем в левой или правой части.

ГАЗ Газель 2004, двигатель бензиновый 2.5 л., 200 л. с., задний привод, автоматическая коробка передач — своими руками

ГАЗ 3110 Волга, 2001

Комментарии 25

Привет, вот думаю на умз 4216 поставить выносной! Интересно как ты в бак шланг просто так вставил?!

У меня карбюраторная — там бак другой с трубкой забора тоалива и обраткой

Слабый контакт — поэтому греются и окисляются провода — скрутки зачистить по новой ( лучше еще и кислотой паяльной промочить) обжать их или пропаять — тогда греться ни чего не должно

спасибо, за ответ. У меня старая газелька 2002 г и провода на ней достаточно толстые, даже не знаю куда толще) на пять контактов, и грееться один коричневый, не знаю что к нему электрик подцепил, не подскажете что на этот провод цепляют ? буду очень признателен

у меня почему то, на скрутках греются провода идущие от бенза насоса, и со временем окисляются и машина глохнет ! Усилил провода на бензо насосе, у меня в другом месте начали греться, в особенности замка зажигания, не подскажете в чем может быть дело? двс 2jz

Если контакт слабый (скрутки) то провода начинают греться и окислятся. На проводах замка зажигания ( первые газели с квадратными фарами на замке провода силовые были хорошего сечения, на следующем поколении газелей сечение проводов уменшили, ну а на бизнесах совсем уже детские провода на замке зажигания

Доброго времени суток ! Обротил внимание на разное сечение проводов идущих от бензо насоса, это как то может повлиять на работу бензо насоса? заранее Спасибо

Если разница в сечении проводов не большая то на работу влиять не будет, но если сечение провода меньше раза в два то возможен его нагрев при работе что приведет к плавлению изоляции

Насколько знаю он должен стоять ниже бензобака, иначе он не создаст нужного количевка бензина в рампе, давление будет а топлива нет, поэтому авто не будет развивать всей мощности, У МЕНЯ такое сейчас, диагност сказал опустить насос и авто полетит, а так я буквально на холостых езжу

Я на газу езжу в основном, но разницы по тяге нет — едет хорошо, но все равно хочу его в раму переставить

а какое давление он выдает? ищу бензонасос с давлением в 3кгс/см2

По моему около 3х кгс/см2 он и выдает. Точно не меньше.

если что сможем созвониться и мне такой преобрести, т.к. у нас в хабаре не могу найти подходяший по финансам?!

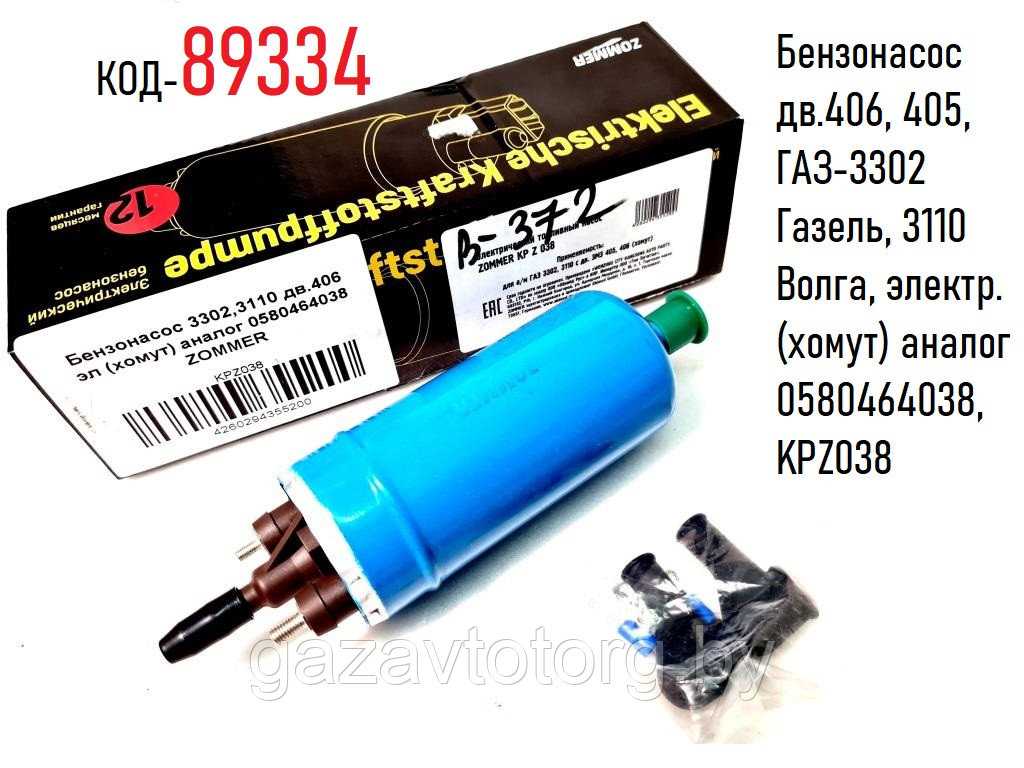

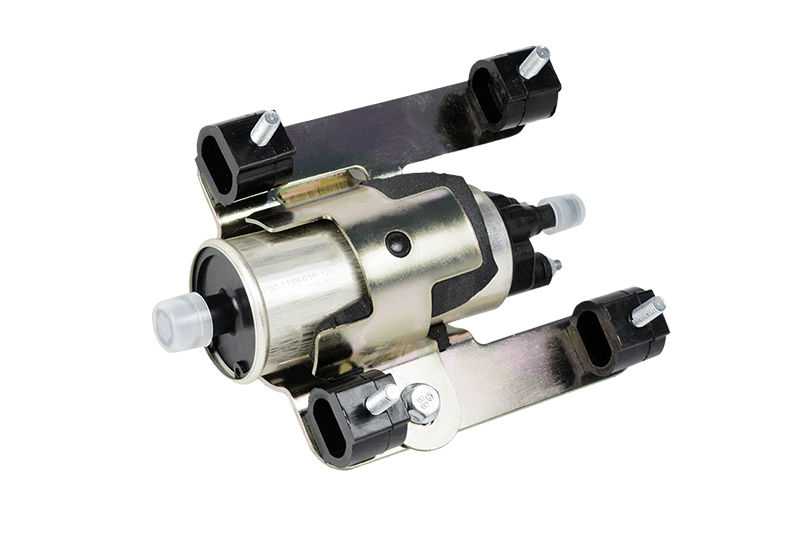

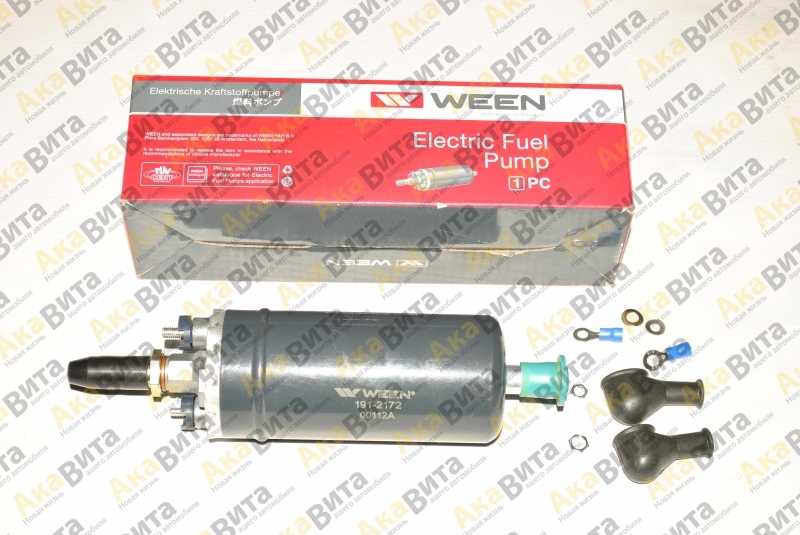

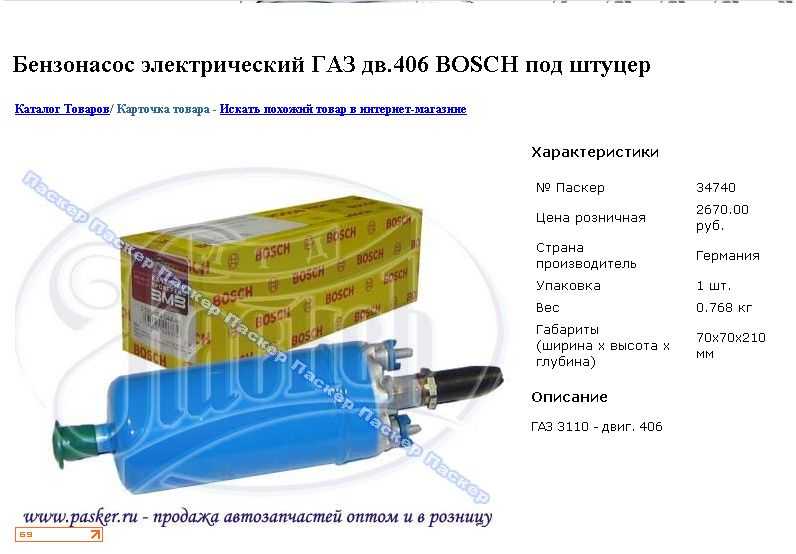

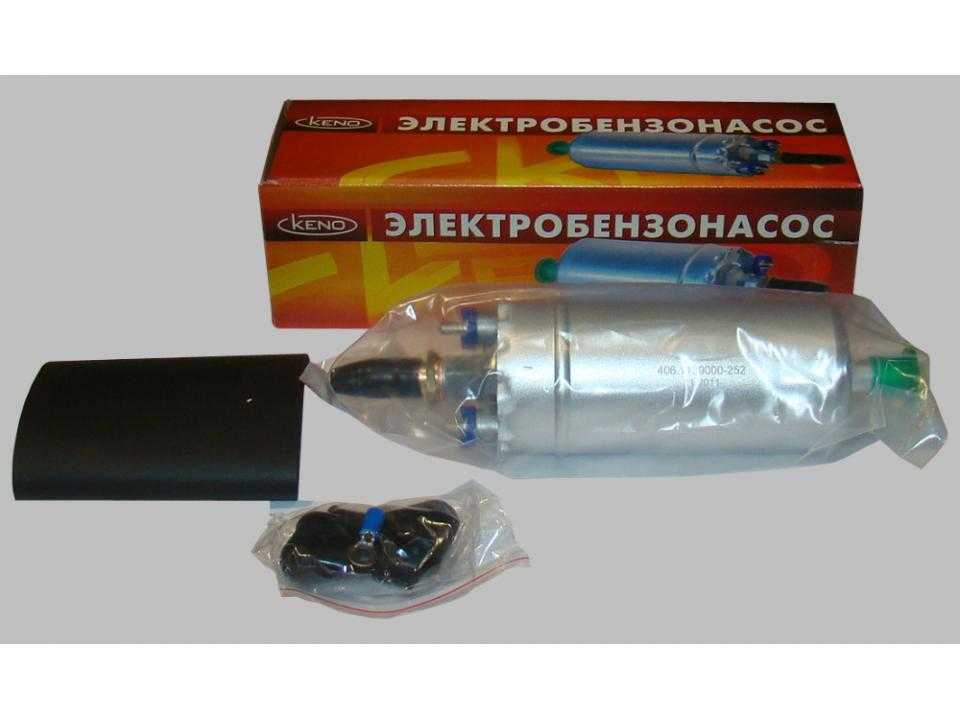

Лучше через интернет заказать — будет дешевле. Выносной бензонасос на волгу с 405 и 406 инжекторным двс. Если нужен погружной насос в бак то лучше газелевский bosch он даже немного мощнее будет вроде около 3,5 кгс/см2

Правильный выбор бензонасоса

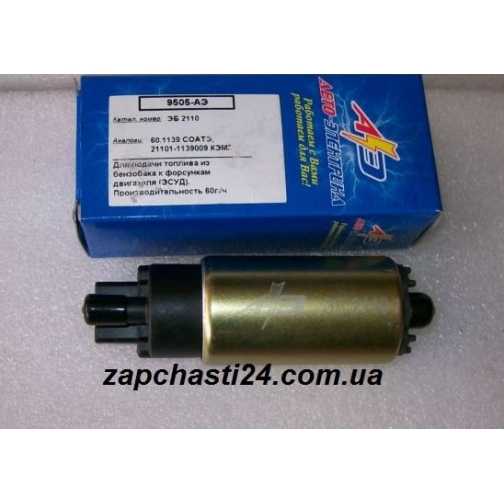

Топливный насос для ВАЗ-2110, купленный на рынке, обойдется в два раза дешевле, чем та же модель, приобретенная в специализированном автомагазине. Однако в магазине больше вероятность получить качественную деталь.

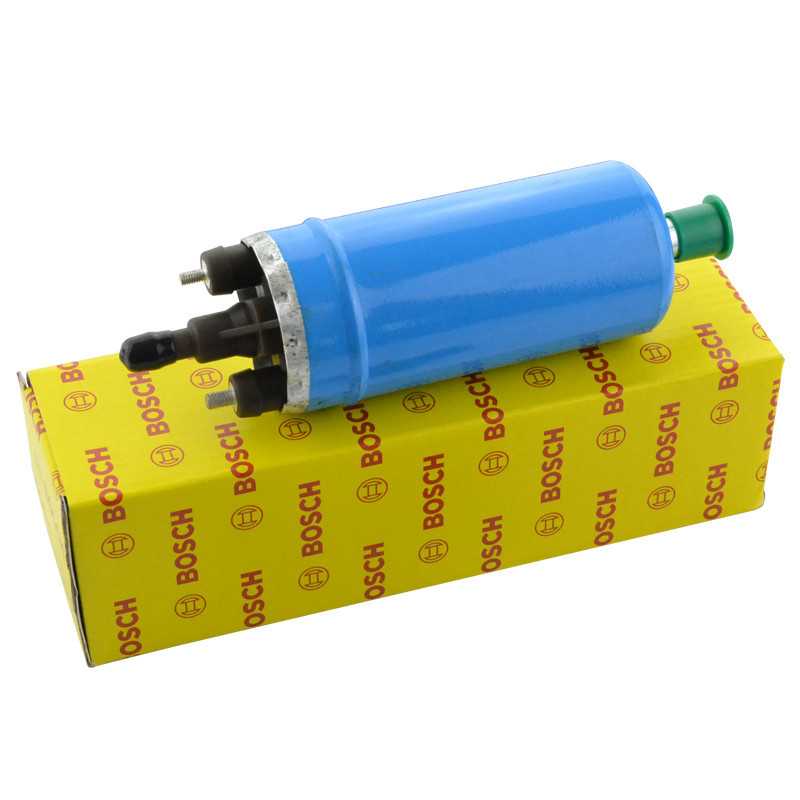

Топливный насос высокого давления Bosch заключен в прочную герметичную упаковку. В пакете находится бензин высокой очистки. Если вы чувствуете бензиновый запах, значит, произошло нарушение герметичности упаковки, и имеется опасность коррозионных повреждений в бензонасосе.

Оборудование, находящееся в погруженном состоянии, подвергается смазке и охлаждению горючим. Если в топливе используются присадки низкого качества, то могут быть разъедены электрические механизмы бензонасоса. В случае если устройство эксплуатируется всухую без применения дополнительных веществ, то щетки стираются, и оно перегревается.

Многие владельцы автомобилей намереваются заменить топливный насос Bosch, характеристики которого отклонились от нормальных значений вследствие длительной эксплуатации. Давление насоса должно соответствовать 7 атмосферам.

Ремонт бензонасосов

В общем случае топливный насос ВАЗ Bosch наряду с любыми другими ремонтировать не рекомендуется. В случае неисправности их обычно необходимо заменить. Но в реальной жизни, если удается умело вскрыть завальцовку корпуса насоса из алюминия, последующие действия по ремонту и восстановлению топливного насоса не представляют большой проблемы.

Когда топливный насос высокого давления Bosch вскрыт и полностью разобран, все его составные части необходимо внимательно обследовать

Особое внимание следует обратить на гидронагнетатель. Если он ремонтопригоден, то можно решиться на ремонт топливного насоса

Обязательно нужно заменить в электрическом двигателе щетки. Их можно взять с аналогичного электробензонасоса. Также нужно проточить коллектор. При обнаружении повреждений обмотки якоря двигателя необходимо ее перемотать

Занимаясь перемоткой, нужно с особенным вниманием отнестись к сохранению каналов для горючего, имеющихся в якорных пазах. Центробежный нагнетатель является разборным

Необходимо отшлифовать поврежденные поверхности трущихся деталей узла нагнетателя.

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

Где находится бензонасос у Форд Фокус 2

Ford Focus 2 – один из самых продаваемых городских хэтчбеков. И несмотря на то, что уже вышло третье поколение этого авто, популярность 2-го Фокуса не падает.

Одним из достоинств этого авто можно отметить широкую линейку силовых агрегатов, которая включает в себя 6 модификаций бензиновых моторов, и это не считая дизелей. Все бензиновые двигателя обладают современной конструкцией и оснащаются инжекторными системами питания.

Самым конструктивно сложным в устройстве механической части инжектора является электрический бензонасос.

Устанавливается узел непосредственно в топливном баке, из которого и осуществляется заполнение бензином под давлением всей систему питания.

Точное месторасположение – на верхней части бака, поэтому добраться до узла не так просто.

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

• Обладал хорошей динамикой и мощностью;
• Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Когда менять насос?

При замене бензонасоса нужно выполнить несложные манипуляции, но что может привести к этим работам?

Список причин, по которым происходит нарушение работы топливного насоса, приведен ниже:

1. Стирание штока – решается путем его замены. В некоторых случаях достаточно убрать одну или несколько прокладок, установленных под корпусом.
2. Разрушение мембраны – приводит к тому, что бензин вытекает из корпуса. Начинается подсос воздуха, давление на выходе не создается.
3. Нарушение работы клапанов – обычно это происходит из-за чрезмерного нагрева. При охлаждении работа клапанов нормализуется. Как и в прошлом случае, давление на выходе не создается.

И, естественно, физическое повреждение корпуса насоса приводит к тому, что он перестает нормально работать.

Бензонасос Газель 405 Евро-2

Бензонасос Газель 405 и ЗМЗ-406 Евро-2 погружной.505.1139-01

Цена 5200 руб.

Бензонасос Газель ЕВРО-3 погружной для Газелей с двигателями ЗМЗ-405 и Крайслер. Прежде всего бензонасос Газель предназначен для создания давления в топливной магистрали и обеспечения контроля уровня топлива в топливном баке бензинового двигателя ЗМЗ-405 или Крайслер стандарта ЕВРО-3 автомашины Газель Бизнес

При монтаже изделия в бензобак следует прежде всего особое внимание обратить на установку уплотнительной бензо-стойкой прокладки. Тщательно выполнить протяжку болтов, дабы устранить заранее подтекание и испарение бензина

Кроме того конечно необходимо тщательно проверить крепление электрических контактов проводов к бензонасосу. Хороший электрический контакт и его изоляция, это безусловно залог длительной и бесперебойной работы бензинового погружного насоса. К тому же все работы по замене изделия бензонасос Газель рекомендуется производить на лицензированных станциях технического обслуживания.

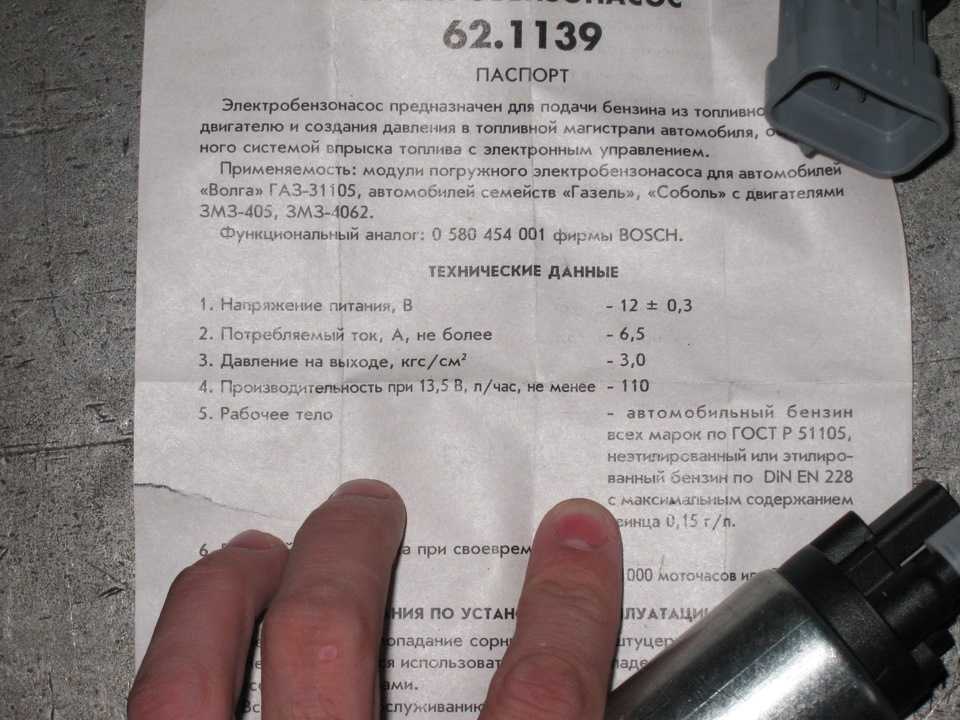

ТЕХНИЧЕСКИЕ ДАННЫЕ. БЕНЗОНАСОС ГАЗЕЛЬ BOSH 515.1139-10

УКАЗАНИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

1. После вскрытия упаковки лучше всего осмотреть бензонасос Газель Бизнес погружной ЕВРО-3 на отсутствие повреждений на корпусе. Обязательно проверить к тому же входные и выходные штуцера. А также осмотреть на целостность и лёгкость перемещения рычага датчика топлива с поплавком.
2. Кроме того необходимо установить погружной бензонасос Газель 405 в топливный бак автомобиля. Затем в итоге закрепить крышку электро-бензонасоса, обеспечив герметичность топливного бака. Соединить электрический погружной В итоге подключить электрический погружной электронасос к кабельной сети автомобиля Газель 405.
3. Однако запрещается эксплуатация погружного электронасоса при отсутствии бензина в баке более 1 мин.

Рекомендуем все работы, связанные с ремонтом топливной системой, замена детали бензонасос Газель , проводить только на лицензированных станциях технического обслуживания. Желаем безусловно всем добра и удачи на дорогах.

В низу страницы Вы можете оставить Ваш комментарий или написать в итоге, что Вы думаете.

Выбранные для экспертизы электробензонасосы — самые массовые на нашем рынке. По присоединительным размерам и характеристикам они подходят не только Ладам, но и многим иномаркам — моделям Ford, Opel, Mitsubishi, Mazda, Nissan. Соответственно и предлагаемый покупателю ассортимент настолько богат, что сделать правильный выбор непросто. Но наша экспертиза должна расставить всё по полочкам.

Мы скупили практически всё, что предлагается в оффлайновых магазинах и интернете. В итоге перед нами восемь однотипных изделий, продаваемых как запчасти для Лады или как иномарочные детали, которые подходят и на Лады. Напоминаем, что полученные нами результаты относятся к конкретной выборке бензонасосов и не позволяют судить о продукции той или иной фирмы в целом.

Схемы топливной системы и зажигания для Газели с двигателем 406

Коммерческие автомобили ГАЗ начали выпускаться в 1994 году, поначалу комплектовались только движками ЗМЗ-402. Позже на этих машинах стали устанавливаться карбюраторные 16-клапанные моторы ЗМЗ-4061.10 (под бензин А-76) и ЗМЗ-4063.10 (для работы на топливе Аи-92).

ЗМЗ-4063 – это двигатель внутреннего сгорания (ДВС), который уже не выпускается Заволжским моторным заводом, но эксплуатируется и по сегодняшний день. Мотор имеет электронную систему зажигания, но при этом топливную систему с карбюраторным впрыском (КВ), модель карбюратора, устанавливаемая с завода – К151Д. Электросхема зажигания – микропроцессорная, в ее состав входят элементы:

Система (схема) питания у автомобилей с КВ очень простая, состоит из минимума компонентов, и это:

При желании на Газель с ДВС ЗМЗ-4063 можно установить газобаллонное оборудование (ГБО), но только первого или второго поколения, купить его можно очень недорого. Только здесь есть один существенный минус – оборудование уже считается устаревшим, не отвечает всем современным требованиям безопасности.

ПОИСК НЕИСПРАВНОСТИ ТОПЛИВНОЙ СИСТЕМЫ

Вспомним состав системы топливоподачи. В нее входят: топливный бак с установленным погружным бензонасосом, топливный фильтр, топливопроводы (подающая и сливная магистрали), рампа форсунок и регулятор давления. Неисправность любого компонента может стать причиной неверного давления топлива. Попробуем перечислить часто встречающиеся неисправности для каждого компонента.

Бензобак. Через специальные трубопроводы бензобак сообщается с атмосферой, что предотвращает его деформацию (сплющивание). Если связь с атмосферой нарушена, внутри бензобака создается разрежение. В этом случае давление в топливной рампе может быть пониженным.

Бензонасос. Неисправностей бывает несколько:

1. бензонасос не развивает нужного давления, как следствие — пониженное давление топлива;
2. обратный клапан бензонасоса не держит давление, как следствие — быстрое падение давления после выключения зажигания;
3. загрязнение сеточки-фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

Топливный фильтр. Загрязнение топливного фильтра может приводить к пониженному давлению топлива из-за снижения пропускной способности топливной магистрали. Если топливный фильтр поврежден (порван), грязь может попасть в форсунки со всеми вытекающими последствиями.

Топливопроводы. Топливопроводы могут быть пережаты. Если это случилось с подающей магистралью, то давление топлива будет пониженным, если со сливной магистралью — повышенным. Кроме того, к снижению пропускной способности топливных магистралей может приводить использование некачественного бензина с повышенным содержанием смол.

Регулятор давления топлива. Встречаются регуляторы с подклинившей диафрагмой в открытом или закрытом положении. В первом случае давление топлива в системе будет пониженным, во втором — повышенным.

Форсунки. Характерны следующие виды неисправностей:

1. форсунка не открывается, как следствие — обедненная топливовоздушная смесь;
2. форсунка постоянно открыта, как следствие — обогащенная топливовоздушная смесь;
3. форсунка работает, но ее характеристика “уплыла”, как следствие — некорректная топливовоздушная смесь.

Основные особенности ДВС ЗМЗ 406

Силовой агрегат 406 модели, Заволжского завода, выпускающего автомобильные моторы, смело можно назвать пионером отечественного моторостроения. Именно на двигателе ЗМЗ 406, впервые использовались некоторые передовые технологии лидеров мирового машиностроения. Но обо всём этом по порядку.

Блок цилиндров

Блок цилиндров ДВС отлит из особо прочного чугуна. Из-за этого общая масса изделия увеличилась, зато нет необходимости использовать сменные гильзы (цилиндры). Так же, в пользу чугуна, как материала изделия можно отнести особую жёсткость и прочность конструкции.

Система DOHC

Впервые в отечественном моторостроении, в системе газораспределения двигателя используется система DOHC. Где имеется два вала верхнего расположения. Один вал имеет восемь клапанов и отвечает за впуск горючей смеси. Второй вал с восьмью клапанами отвечает за выпуск отработанных газов.

Головка блока цилиндров

В итоге каждый отдельный цилиндр имеет два клапана на выпуск, и два на впуск. ЗМЗ 406, был первым отечественным силовым агрегатом, на который устанавливалась шестнадцати клапанная ГБЦ. Увеличенное вдвое количество клапанов, по сравнению с предыдущими моторами, повышает возможность продувки камеры сгорания, во время выпуска выхлопных газов. А во время наполнения цилиндров горючей смесью умножается коэффициент наполняемости.

Клапана ГБЦ на данном движке обустроены гидротолкателями. Этот механизм применяется первый раз в отечественном моторостроении. Гидравлические толкатели, производят автоматическую регулировку тепловых зазоров в клапанах, тем самым исключая периодическую, ручную регулировку клапанов.

Привод ГРМ

Привод ГРМ здесь цепной. Ресурс цепи по заявкам производителей 200 тыс., км. Известны случаи службы цепи в период 500 тыс., км. Но бывали случаи, когда цепь ГРМ рвалась менее чем через 100 тыс., км. Поэтому нужно осматривать цепь ГРМ на предмет механического износа и повреждений после пробега в 70 тыс., км. Однако если цепь порвётся больших повреждений не будит, 406 мотор клапана не гнёт. Привод ГРМ двухступенчатый, от звёздочки коленвала приводиться в работу первый вал распределения горючей смеси, а от него приводиться в работу вал отвечающий за выпуск выхлопных газов.

Так же, именно на ЗМЗ 406 впервые в российском моторостроении использовался гидронатяжитель цепи. В его функции входит поддержание оптимального напряжения, для привода ГРМ. Впоследствии данное новшество прописалось на многих силовых агрегатах.

Другие особенности

Особенностью данного мотора является малый ход поршня 86 мм., по сравнению с диаметром цилиндра в 92 миллиметра. Такая конструкция поспособствовала повышению степени сжатия. Степень сжатия ЗМЗ 406 составляет 9.3:1. Такой подход способствует росту КПД силового агрегата.

Так же, новшеством на движке ЗАЗ 406 является применение инжекторный системы питания и применение электронной системы, управляющей впрыском топлива и бесконтактной системой зажигания

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

Версии мотора ЗМЗ 406 отличаются камерами сгорания

С моторами 4061 и 4063 произведена обратная модернизация:

• снижена мощность и крутящий момент;
• обороты ХХ стали 750 мин-1 вместо 800 мин-1;
• максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Различия в карбюраторных и инжекторных «3M3-406»

В карбюраторных «3M3-406» использовались карбюраторы модели «К-151». Увеличение степени сжатия до 9,3 (вместо 8,2 на двигателе модели «3M3-402») за счёт камеры сгорания с центральным расположением свечи; применение системы распределённого (поочередного, в соответствии с порядком работы цилиндров) впрыска топлива во впускную трубу электромагнитными форсунками, вместо карбюраторного питания, обеспечило повышение мощности и максимального крутящего момента, по сравнению с 402-м мотором и карбюраторным «3M3-406». А также одновременно способствовало снижению расхода топлива и уменьшению токсичности отработанных газов.

Для укрепления надёжности моторов «3M3-406» после перехода на инжектор, в условиях эксплуатации при бо́льшей мощности и бо́льших оборотов коленвала на моторе и был внедрён чугунный блок цилиндров без вставных гильз, имеющий высокую жёсткость и более стабильные зазоры в парах трения; ход поршня снизили с 92 мм до 86 мм, уменьшили вес поршня и поршневого пальца, применили более качественные материалы для коленвала, шатунов, болтов шатунов, поршневых пальцев и прочих деталей.

Конструкция привода распределительных валов двигателя – цепная двухступенчатая, с автоматическими гидравлическими натяжителями цепей; в клапанном механизме внедрены гидротолкатели, которые избавляют от надобности в регулировке зазоров.

Применение гидравлических устройств, внушительная степень форсировки двигателя «3M3-406» подразумевают высокое качество очистки моторного масла. Поэтому в моторе используется полнопоточный масляный фильтр с дополнительным фильтрующим элементом, который исключает попадание неочищенного масла в двигатель при запуске холодного двигателя, и при засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (водяного насоса и генератора) осуществляется более надёжным плоским поликлиновым ремнём.

На двигателях«3M3-406» использовано диафрагменное сцепление с так эллипснонавитыми накладками ведомого диска. Такая конструкция отличается значительной износостойкостью и исключительной долговечностью.

Комплексная система управления включает ещё и также функции управления системой зажигания, позволяя чрезвычайно точно дозировать подачу топлива, корректировать угол опережения зажигания, в том числе и по параметру детонации, при изменяющихся режимах работы мотора. Это позволяет обеспечить оптимальные мощностные, экономические и токсические показатели.

Что получилось?

Разброс по производительности составил от 67,1 до 146,7 л/ч — больше чем вдвое!

Cамая низкая производительность оказалась у дорогого насоса за 3250 рублей. Напомним, что самый дешевый мы купили всего за 900 рублей.

Подробности — в итоговой таблице.

Из всех полученных результатов мы считаем основными напряжение начала открытия регулятора давления, а также КПД насоса — отношение производительности к потребляемой мощности. Эти величины мы пересчитали в оценки по пятибалльной шкале: больше — лучше. Их среднее арифметическое позволяет судить о техническом совершенстве насоса.

Лучшими оказались итальянский ERA Fuel pump и китайский Kortex KPF. Любопытно, что оба продавались как «иномарочные»: первый — для Mitsubishi, второй — для Мазды.

А вот худшим по всем показателям стал… Bosch.

Реальные характеристики проверенных насосов не пропорциональны ценникам , поэтому в завершение мы подсчитали соотношение цена/качество, также приведя его к пятибалльной системе оценок.

Что удивительно, в лидерах оказался вовсе не откровенно дешевенький насос, а… всё тот же итальянский ЕRA. Абсолютная победа!

Ремонт карбюратора К151Д

Ремонт карбюратора К151 включает в себя разборку-сборку, промывку и продувку, замену деталей, последующую настройку, в основном во время ремонтных работ заменяются:

Если нет необходимости капитально ремонтировать узел, можно произвести ремонт без его снятия, для удобства покупателей детали часто продаются ремкомплектами.

Также заменяется сетчатый фильтр тонкой очистки, он находится в корпусе штуцеров подачи топлива и «обратки».

Если выполняется капремонт карбюратора, узел разбирается весь до основания, обязательно промываются и продуваются все каналы, в том числе снимаются большие и малые диффузоры.
