Электропроводка газель 405 двигатель инжектор схема

Обслуживание и профилактика

Принцип работы инжекторного двигателя основан на контроле подачи топлива при помощи электроники. Благодаря этому профилактическое обслуживание мотору требуется примерно каждые 12 тысяч километров пробега (по рекомендации производителя). При этом производится замена масла и фильтра.

Если «Газель-405» (двигатель-инжектор) работает в интенсивном режиме, рекомендуется обслуживать мотор каждые 8-10 тысяч километров пробега, так как при больших нагрузках масло быстрее меняет химический состав и теряет свои свойства.

Регулировку клапанов с установкой соответствующих шайб рекомендуется производить через каждые 15 тысяч. Кроме того, необходимо проверять газораспределительный механизм, поскольку обрыв ремня может привести к деформации клапанов, что чревато дорогостоящим ремонтом или даже заменой головки блока цилиндров.

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

Дистанционный запуск автомобиля (Собственный опыт)

Для запуска автомобиля в зимнее время хорошо применять дистанционный запуск. Пока ты готовишься к выходу из дома, автомобиль за это время уже прогрелся и ты, не теряя времени, садишься за руль прогретой машины и спокойно едешь на работу. Эта операция выполнима, если автомобиль оборудован какой- либо системой автосигнализации при использовании функции настройки дистанционного или автоматического запуска двигателя. Расскажу, как это делается, на примере автосигнализации STARLINE Twage A9.

Прежде всего автомобиль с ручной коробкой передач должен быть подготовлен к выполнению запрограммированной функции дистанционного автозапуска.

Подготовка производится уже при остановке двигателя накануне и заключается в следующем. Для этого нужно:

1. Остановить двигатель, не выключая зажигание.

2. Установить рычаг переключателя передач в нейтральное положение.

3. Поставить автомобиль на ручной тормоз.

4. Выключить зажигание и вынуть ключ из замка зажигания, при этом двигатель не остановится, а будет продолжать работать.

5. В течение 30 секунд покинуть автомобиль. Закрыть двери и включить режим охраны кнопкой 1 брелка. Двигатель будет остановлен сразу или продолжит работу до выключения режима турботаймера.

На этом подготовка к дистанционному запуску будет закончена.

Для дистанционного запуска необходимо : нажать кнопку 1 брелка на 3 секунды . Первая попытка запуска двигателя сопровождается тремя вспышками габаритов и тремя сигналами сирены, на брелке этот момент также отразиться мелодичным сигналом .

В случае успешного запуска двигателя дополнительна автомобиль ответит тремя вспышками габаритов, а брелок отзовется появятся мелодичным сигналом.

Если с первой попытки двигатель не запустится, во время попыток процесс запуска отразится на брелке следующим образом:

1.На дисплее брелка индуцируется состояние автомобиля и загорается надпись.

2. Когда двигатель будет запущен на брелке загорится иконка и отобразится время прогрева двигателя 10, 15, 20 минут или без ограничения времени.

3. За минуту до окончания прогрева на брелке появится надпись r01 и зазвучит звуковой сигнал, габариты вспыхнут 4 раза.

4. По окончании времени прогрева двигатель будет отключен. На дисплее отразится надпись r00 , иконка исчезнет.

За один цикл запуска двигателя система может предпринять 4 попытки запуска . Если после 4 попыток двигатель не запустится, то на брелке отобразится надпись и брелок подаст 4 звуковых сигнала об окончании запуска. Автомобиль отобразит это четырьмя звуковыми сигналами и вспышками габаритов.

Автосигнализации STARLINE Twage A9 имеет возможность ежедневного автоматического запуска и прогрева двигателя в заданное время.

Это гарантирует хорошее настроение на весь рабочий день.

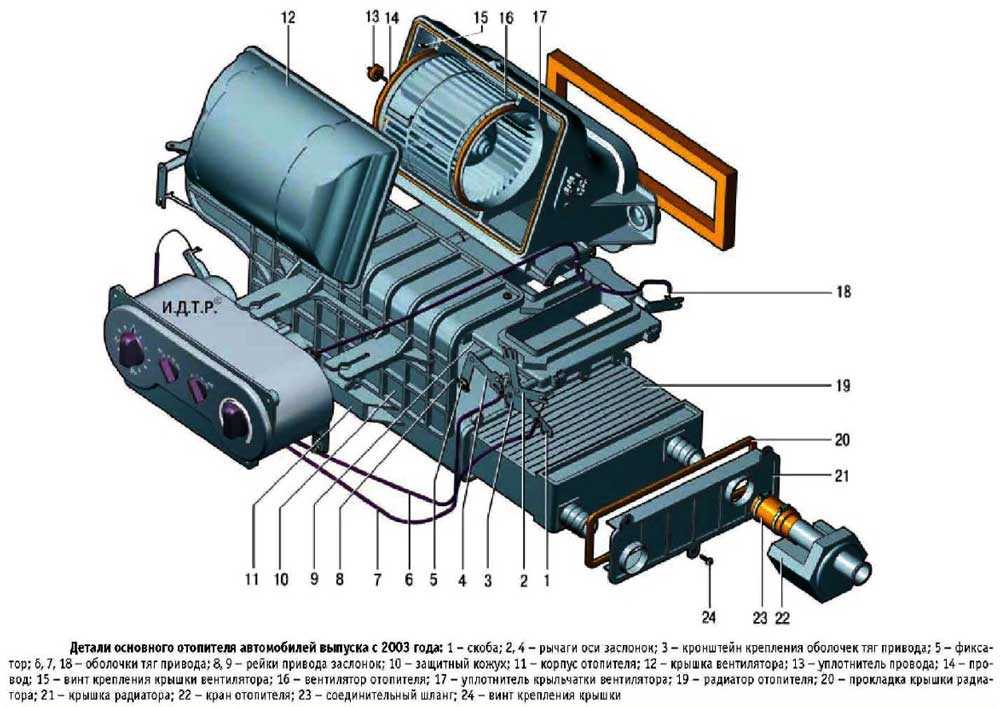

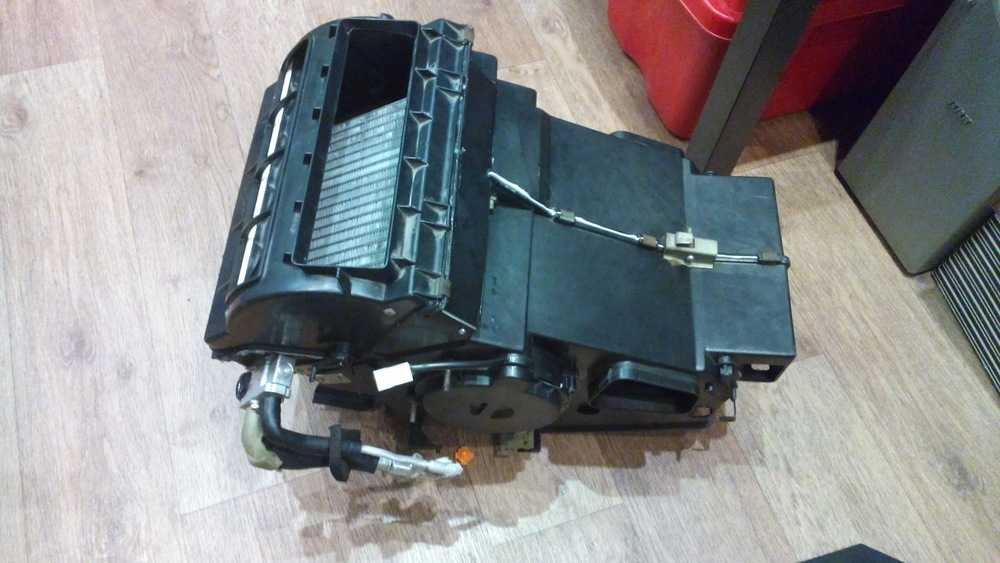

Отопитель и другие составляющие устройства печки

Радиатор оснащается краником, который может корректировать направление движения антифриза. Либо его больше поступает в радиатор, либо происходит обратный сброс. Если требуется увеличить приток горячего воздуха, следует просто открыть кран побольше. Примерно так функционирует отопитель на Газели — а регулировку удобно производить даже из салона, используя панель управления. Чем быстрее вращается крыльчатка, тем более возрастает интенсивность работы моторчика, увеличивая тёплый обдув.

Эта схема была бы неполной, если в ней не отразить электропривод заслонки. С его помощью можно изменять направление подачи горячего воздуха — можно направить его на верхнюю часть тела, руки или ноги, обогреть замёрзшее лобовое стекло. Пройдя через магистральные трубки, нагретый антифриз попадает дальше в радиатор и одновременно нагревает и его. После этого окончательно нагретый воздух поступает в воздуховоды и затем в салон для его отопления.

Чтобы правильно провести диагностику работы печки на Газели, придётся обзавестись таким помощником, как электрическая схема подключения, на которую нанесены все устройства в цепи. Если что-то работает некорректно, то она подскажет, где искать неисправность и на каком участке. Это позволит сначала произвести правильную диагностику, а впоследствии и ремонтные работы. Это особенно актуально в тех случаях, когда неисправность находит нас в дороге, и нет возможности отдать машину в ремонт на станцию техобслуживания. Минимальный запас знаний и принципа действия плюс схема — всё, что нужно для устранения неисправности.

Схема системы управления двигателями ЗМЗ-40522, УМЗ-4216 ГАЗель.

Схема системы управления двигателями.

1 – электронный блок системы управления двигателем; 2 – датчик фазы (датчик положения распределительного вала); 3 – датчик синхронизации (датчик частоты вращения и положения коленчатого вала); 4 – датчик положения дроссельной заслонки; 5 – датчик детонации; 6 – датчик массового расхода воздуха; 7 – датчик температуры охлаждающей жидкости; 8 – датчик температуры воздуха во впускном трубопроводе; 9 – датчик концентрации кислорода (для двигателей с каталитическим нейтрализатором); 10, 11, 12 и 13 – форсунки; 14 – регулятор холостого хода; 15 – клапан продувки адсорбера (для автомобиля с системой улавливания паров топлива); 16 – реле топливного насоса; 17 – электродвигатель топливного насоса; 18 – реле системы управления двигателем; 19 – диагностический разъем; 20 – колодка для подсоединения датчика концентрации кислорода; 21 – колодка для соединения системы управления двигателем с электросетью автомобиля; 22 – реле включения электромагнитной муфты вентилятора; 23, 26 – катушки зажигания; 24, 25, 27 и 28 – свечи зажигания; а – схема соединения форсунок на автомобиле с двигателем УМЗ-4216 (1, 2, 3 и 4 – форсунки).

Принцип действия системы автозапуска

Команда, поданная водителем с пульта или поступившая от таймера, вызывает отключение охранной сигнализации и снятие блокировки. Ротор стартера приводится в движение. Успешный запуск двигателя подтверждается миганием сигнальных фонарей автомобиля и мерцанием светодиодного индикатора на управляющем брелке.

После срабатывания силового агрегата происходит отключение стартера. При неудавшемся с первого раза запуске мотора автоматической системой предпринимаются повторные попытки его включения с постепенным наращиванием интервалов прокрутки стартера.

В морозный период особую актуальность приобретает автоматический запуск двигателя, производимый через определённые интервалы времени. Такая полезная функция позволяет предотвратить переохлаждение силового агрегата.

Также талантливые изобретатели разработали программу, предусматривающую срабатывание системы автозапуска при достижении двигателем определённой температуры. Данная опция предотвращает замерзание масла в моторе, периодически прогревая агрегат при значительном похолодании.

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

ОБЩИЕ СВЕДЕНИЯ

Двигатель ЗМЗ-402 отличается от двигателя ЗМЗ-4062 системой зажигания.
Интерактивная схема электрооборудования автомобиля с двигателем ЗМЗ-402
иллюстрирует блок системы зажигания. Остальные элементы и блоки см. в Схеме
электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062.

1 – указатель поворота	48 – реле-прерыватель указателей поворота
2 – фара	49 – выключатель аварийной сигнализации
3 – противотуманная фара	50 – датчик спидометра
4 – звуковой сигнал	51 – комбинация приборов
5 – боковой повторитель	52 – спидометр
6 – свеча зажигания	53 – тахометр
7 – распределитель зажигания	54 – вольтметр
8 – транзисторный коммутатор	55 – контрольная лампа разряда аккумуляторной батареи
9 – замок зажигания	56 – лампа подсветки приборов
10 – электродвигатель стеклоочистителя	57 – контрольная лампа правого поворота
11 – реле стеклоочистителя	58 – контрольная лампа левого поворота
12 – электродвигатель насоса стеклоомывателя	59 – контрольная лампа стояночного тормоза
13 – переключатель стеклоочистителя	60 – контрольная лампа обогрева сидений
14 – выключатель системы ЭПХХ	61 – контрольная лампа габаритного света
15 – электромагнитный клапан ЭПХХ	62 – контрольная лампа дальнего света фар
16 – блок управления ЭПХХ	63 – контрольная лампа падения уровня тормозной жидкости
17 – катушка зажигания	64 – указатель температуры охлаждающей жидкости
18 – блок предохранителей в моторном отсеке	65 – указатель уровня топлива
19 – стартер	66 – контрольная лампа резерва топлива
20 – реле стартера	67 – контрольная лампа перегрева охлаждающей жидкости
21 – генератор	68 – указатель давления масла
22 – регулятор напряжения	69 – контрольная лампа аварийного падения давления масла
23 – датчик падения уровня тормозной жидкости	70 – дублирующая контрольная лампа
24 – реле включения фар	71 – выключатель плафона передней двери
25 – центральный переключатель света	72 – плафон освещения салона
26 – выключатель сигнала торможения	73 – выключатель плафона задней двери
27 – выключатель света заднего хода	74 – датчик указателя давления масла
28 – выключатель звукового сигнала	75 – датчик контрольной лампы аварийного падения давления масла
29 – аккумуляторная батарея	76 – датчик контрольной лампы перегрева охлаждающей жидкости
30 – штепсельная розетка	77 – датчик указателя температуры охлаждающей жидкости
31 – подкапотная лампа	78 – элементы обогрева сидений
32 – левый блок предохранителей	79 – выключатель обогрева сидений
33 – реле звукового сигнала	80 – реле обогрева сидений
34 – радиоприемник	81 – выключатель обогрева жиклеров стеклоомывателя
35 – выключатель лампы освещения вещевого ящика	82 – прерыватель контрольной лампы стояночного тормоза
36 – лампа освещения вещевого ящика	83 – выключатель контрольной лампы стояночного тормоза
37 – электродвигатель антенны	84 – фонарь освещения багажного отделения
38 – переключатель антенны	85 – элемент обогрева заднего стекла
39 – реле противотуманных фар	86 – электродвигатель вентилятора отопителя
40 – выключатель противотуманных фар	87 – задний фонарь на крыле
41 – выключатель ламп заднего противотуманного света	88 – задний фонарь на крышке багажного отделения
42 – реле обогрева заднего стекла	89 – фонарь освещения номерного знака
43 – переключатель обогрева заднего стекла	90 – дополнительный сигнал торможения
44 – переключатель вентилятора отопителя	91 – жиклеры стеклоомывателя с электрообогревом
45 – прикуриватель	92 – выключатель системы диагностики контрольных ламп комбинации приборов
46 – правый блок предохранителей	93 – датчик указателя уровня топлива
47 – переключатель указателей поворота	94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора

Причины поломки

Кпп газ-3302 бизнес дв.умз-4216 евро-3 (оао газ) №

Если вы являетесь владельцем автомобиля Газель, то схема электрической цепи вам в любом случае пригодится. Как минимум для того, чтобы при необходимости можно было обнаружить те или иные поломки, вызванные в результате использования низкокачественного горючего.

Причиной неработоспособности электроприборов могут служить экстремальные климатические условия:

К сложным климатическим условиям относятся суровые холода. При наступлении морозов нагрузки на электрическую схему транспортного средства возрастают, и здесь не играет роли тип мотора — карбюратор или инжектор. Особенно нагрузки на электрооборудование ощутимы во время утреннего пуска мотора.
Вне зависимости от времени года и типа ДВС с перебоями в функционировании системы впрыска может столкнуться каждый водитель. При использовании низкокачественного бензина или дизеля могут произойти сбои в работе системы зажигания горючей смеси. Чтобы не допустить таких проблем, необходимо использовать качественное топливо.
Автовладелец Газели может столкнуться с другими видами поломок и неисправностей. Это могут быть замыкания, отслоение контактов на устройствах, появление коррозии. Все эти недостатки вызываются низким качеством сборки или неправильными ремонтом авто.

Характеристики

Инжекторный двигатель на авто «Газель-бизнес» имеет следующие технические характеристики:

Тип мотора – четырехтактный бензиновый агрегат с 4-мя цилиндрами.
Система впрыска – микропроцессорное управление с зажиганием и подачей воздуха.
Объем цилиндров (куб. см) – 2 464.
Стандартная мощность при скорости вращения 4,5 тысячи оборотов – 214 Нм.
Фильтр – воздушный сухой сменный элемент.
Охлаждающая система – закрытого типа с принудительной циркуляцией.
Генератор – со встроенным блоком и контроллером напряжения.
Датчики контроля перегрева системы и давления масла.
Стартер – дистанционный, электромагнитный вариант с редуктором.

Технически мотор объемом 2,46 литра и мощностью 140 лошадиных сил вполне позволяет автомобилю пойти на обгон, выполнить крутой маневр при полной загруженности.

Как элементарно и быстро установить замок и другие элементы системы зажигания на Газели?

Принцип работы системы зажигания Газели

Опора вала карданного газ-3302 бизнес,газель next в сборе pravt

Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

накопление низковольтного заряда;
преобразование его в высоковольтный;
распределение импульса по соответствующим свечам в определенном порядке;
создание искры на электродах свечей;
возгорание горючей смеси.

Распиновка контактов замка зажигания Газели

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

сначала смесь воспламеняется в первом цилиндре;
затем икра подается на третий;
после этого — на четвертый цилиндр;
последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

модуль зажигания, включающий в себя несколько катушек;
коммутаторное устройство;
распределительный механизм;
свечи;
свечные наконечники;
элементы соединения свечей с катушкой — высоковольтные кабеля.

Замена и ремонт замка

Если при попытке включения ключа в замке ничего не происходит, то есть двигатель не запускается, возможно, проблема кроется в плохом соединении контактов. Такой замок можно попытаться отремонтировать, если это не поможет, то устройство придется менять (автор видео — Сергей Вишняков).

Замена контактной группы

Такая задача выполняется следующим образом:

Сначала нужно отключить аккумуляторную батарею, для этого сбросьте с нее отрицательную клемму. Далее производится демонтаж защитной накладки рулевой колонки. Используя отвертку с плоским наконечником, вам нужно будет выкрутить два болта, которые крепят этот кожух.
Сделав это, можно демонтировать верхнюю часть накладки.
Далее, рулевая колонка переводится в крайнее верхнее положение. Вам нужно будет немного отклонить верхнюю часть накладки на себя, пока креплений этой части кожуха не выйдет из прорези.
Затем производится демонтаж накладки, ее необходимо сместить вверх.
При помощи отвертки с плоским наконечником вам нужно будет выкрутить два болтика, который фиксируют контактную часть замка. Затем контактная составляющая извлекается и меняется на новую, дальнейшая сборка производится в обратной последовательности.

Меняем замок

Чтобы полностью поменять замок, сделайте следующее:

Как и в предыдущем случае, сначала нужно демонтировать защитный кожух.
Хомут демонтировать не удастся, поскольку штатные гайки не имеют граней, поэтому его нужно разрезать, к примеру, болгаркой. Будьте осторожны, чтобы не повредить трубу рулевой колонки.
Далее, нужно будет отключить рулевую колонку — это делается для того, чтобы дальнейшая процедура замены была более удобной. Сначала выкручивается длинный винт, соединенный с регулятором высоты рулевого колеса. Сам руль после этого следует поднять вверх, это позволит открутить еще один болт, для этого используется гаечный ключ на 12. При извлечении винта необходимо будет запомнить положение фигурной скобы, она расположена рядом с его шляпкой.
Следующим этапом будет демонтаж старого зажигания.
Теперь возьмите новую скобу и проделайте прорези в ее боковинах, где будут расположены шляпки стягивающих винтов. Прорези обязательно нужны, поскольку они позволят без проблем затянуть четыре стягивающих винта. В том случае, если прорези будут отсутствовать, это приведет к тому, что головки на трещетке упрется в грани, так что надежно зафиксировать устройство не получится.
Далее, устройство ставится в посадочное место, закручиваются четыре винта, их затянуть нужно по максимуму. Две гайки на 12, которые вы открутили ранее, полностью затягивать не нужно, поскольку это приведет к тому, что вы не сможете отрегулировать положение рулевого колеса. Соберите всю конструкцию и опробуйте работу установленного замка.

Загрузка …

avtozam.com

Плюсы и минусы системы

Дистанционный запуск двигателя – удобная функция, упрощающая повседневную эксплуатацию автомобиля в мороз или в жаркие дни. К преимуществам автозапуска относятся:

возможность запустить ДВС не выходя из дома и сэкономив личное время;
предварительный прогрев (или охлаждение) салона автомобиля, обеспечение комфортной температуры перед поездкой;
возможность запрограммировать запуск в заданное время или при определенных температурных показателях.

Однако у системы есть и свои слабые стороны.

Подвижные элементы двигателя подвергаются риску преждевременного износа. Причина кроется в возрастающей силе трения, которая возникает при запуске ДВС на холодную и ожидании достаточного прогрева масла.
Аккумуляторная батарея подвергается большой нагрузке, ее приходится чаще подзаряжать.
Когда водитель находится далеко от автомобиля, а двигатель уже запущен, в машину могут проникнуть злоумышленники.
В случае повторных автоматических запусков увеличивается расход топлива.

Общие сведения

Схема электропроводки в автомобиле ГАЗ с двигателем карбюратор или инжектор состоит из множества компонентов.

Система зажигания. Этот узел состоит из разных компонентов, основными являются распределительное устройство, свечи, а также высоковольтные провода, передающие заряд. От работоспособности этой системы зависит функциональность двигателя и его работа в принципе.
Оптическая система. В нее входят все внешние фары, начиная от габаритов и заканчивая стоп-сигналами и противотуманками.
Освещение в салоне авто, в том числе на приборной панели.
Электронная система управления двигателем (в зависимости от модели авто).
Система стеклоочистки, включающая в себя электродвигатель и щетки стеклоочистителя.
Топливная система, одним из основных компонентов которой является насос.
Аккумуляторная батарея и генераторный узел.
Аудиосистема, если имеется, и т.д.

Зачем нужен дистанционный запуск

Система дистанционного запуска позволяет автовладельцу управлять работой двигателя транспортного средства на расстоянии. Все удобство автозапуска можно оценить зимой: водителю больше не приходится заранее выходить на улицу, чтобы прогреть автомобиль. Достаточно нажать на кнопку брелка, и двигатель запустится самостоятельно. Через некоторое время можно будет выйти к машине, сесть в прогретый до комфортной температуры салон и сразу отправиться в путь.

Функция автозапуска будет не менее полезна и в жаркие летние дни, когда салон автомобиля раскаляется до высоких температур. В таком случае система кондиционирования предварительно охладит воздух в салоне до комфортных значений.

Виды силовых агрегатов

От чего подходят противотуманки на газель бизнес. устанавливаем противотуманные фары на газель Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

карбюраторные двигатели, выпускавшиеся на УМЗ;
инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).

Схема автомобиля Газель

Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).
