Подключение электродвигателя — АВ-052-2М. Нужна Помощь!

13 лет на сайте пользователь #80286

Ребят. кто шарит в электродвигателях и их подключениях?На руках есть пара электродвигателей АВ-052-2М. Хочу из них сделать заточки для ножей ))Выводы подписаны. Но как подрубать — хрен его знает. Если кто толково объяснит — буду признателен-наливателен.Вот такой. Мелкий )) Фото не мои.

7 лет на сайте пользователь #854264

Plasma, А где выход проводов ?

18 лет на сайте пользователь #5127

Plasma, подключать собираешься к 220в?значит нужно соединить его обмотки по схеме «Треугольник», причем конец одной обмотки соединяется с началом другой. (методика определения начала и конца есть, например тут) и подключить к однофазной сети через фазосдвигающий конденсатор емкостью 4.5мкФ по стандартной схеме.

7 лет на сайте пользователь #854264

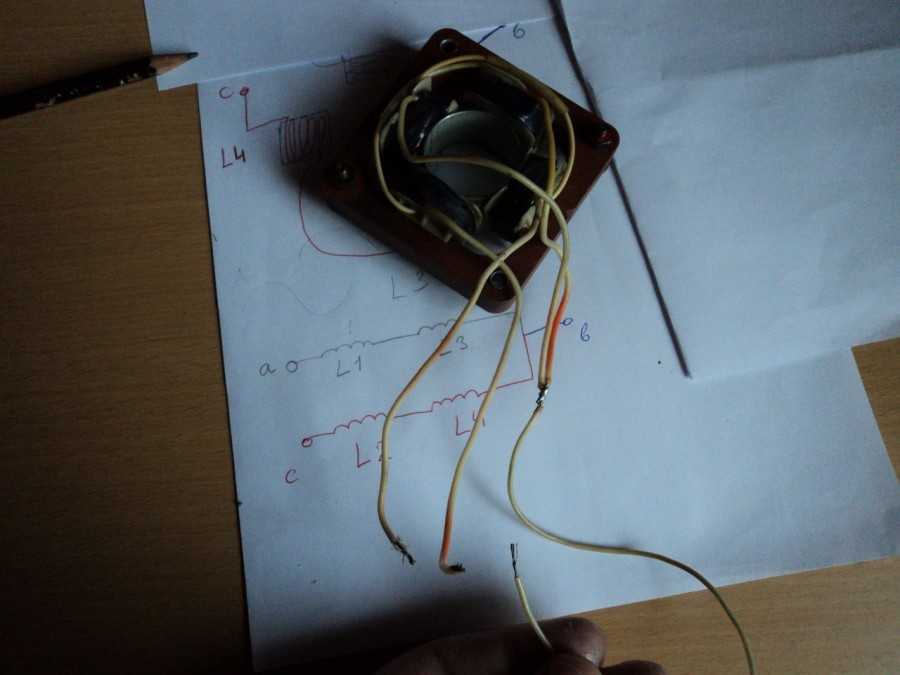

Rhezus, Насколько я помню эти двигатели, у них внутреннее соединение- звездой. Если торчит три провода -то на 380 вольт.

18 лет на сайте пользователь #5127

ну, торчащие три провода не говорят о схеме соединения обмоток.. может быть и треугольник)) зависит от того, где этот двигатель работал раньше. судя по шильде двигателя — предусмотрено два варианта включения — 220/380. значит должен быть доступ к концам обмоток каким-то образом. в любом случае, даже если выходит только три провода — никто ж не запрещает попробовать разобрать двигатель и посмотреть, как там соединены обмотки. ив случае необходимости перекоммутировать прямо внутри или же вывести все 6 концов наружу. с другой стороны — если возник подобный вопрос — значит уровень знаний в этой области не высок. может лучше обратиться к специалисту?

Источник

Во вторых

Следует подключить фазовые выходы частотного преобразователя к контактам электрического двигателя. При этом обмотки электрического двигателя следует подключить по принципу «треугольник» или «звезда». Тип выбирается исходя из напряжения, которое вырабатывает частотник. Как правило, к каждому инвертеру приложена инструкция, в которой подробно расписано, как соединяются обмотки двигателя для подключения конкретного частотника. Схема подключения частотного преобразователя к 3-х фазному двигателю также должна быть приведена в инструкции.

Обычно на корпусах двигателей приведены оба значения напряжения. Если частотник соответствует меньшему, то обмотки соединяются по принципу треугольника. В других случаях по принципу звезды. Схема подключения частотного преобразователя также должна быть приведена в паспорте частотника. Там же обычно приводятся и рекомендации по подключению.

Эл двигатель ав 052 2му3 схема подключения

Источники питания электронной аппаратуры, импульсные и линейные регуляторы. Топологии AC-DC, DC-DC преобразователей (Forward, Flyback, Buck, Boost, Push-Pull, SEPIC, Cuk, Full-Bridge, Half-Bridge). Драйвера ключевых элементов, динамика, алгоритмы управления, защита. Синхронное выпрямление, коррекция коэффициента мощности (PFC)

Обратная Связь, Стабилизация, Регулирование, Компенсация

Организация обратных связей в цепях регулирования, выбор топологии, обеспечение стабильности, схемотехника, расчёт

Первичные и Вторичные Химические Источники Питания

Li-ion, Li-pol, литиевые, Ni-MH, Ni-Cd, свинцово-кислотные аккумуляторы. Солевые, щелочные (алкалиновые), литиевые первичные элементы. Применение, зарядные устройства, методы и алгоритмы заряда, условия эксплуатации. Системы бесперебойного и резервного питания

Высоковольтные Устройства — High-Voltage

Высоковольтные выпрямители, умножители напряжения, делители напряжения, высоковольтная развязка, изоляция, электрическая прочность. Высоковольтная наносекундная импульсная техника

Электрические машины, Электропривод и Управление

Электропривод постоянного тока, асинхронный электропривод, шаговый электропривод, сервопривод. Синхронные, асинхронные, вентильные электродвигатели, генераторы

Моделирование и Анализ Силовых Устройств – Power Supply Simulation

Моделирование силовых устройств в популярных САПР, самостоятельных симуляторах и специализированных программах. Анализ устойчивости источников питания, непрерывные модели устройств, модели компонентов

Компоненты Силовой Электроники — Parts for Power Supply Design

Силовые полупроводниковые приборы (MOSFET, BJT, IGBT, SCR, GTO, диоды). Силовые трансформаторы, дроссели, фильтры (проектирование, экранирование, изготовление), конденсаторы, разъемы, электромеханические изделия, датчики, микросхемы для ИП. Электротехнические и изоляционные материалы.

Лучший бесплатный, но сложный – ГИБДД

Итак, идентифицировать человека по его машине можно практически на 100%, но этот способ потребует от Вас материального ущерба и незаконных действий.

Речь идёт об административном расследовании, и, разумеется, пока Вы не понимаете, о чём идёт речь. Но на самом деле всё достаточно просто!

Найти владельца машины по номеру можно, если Вы и машина с этим номером будете фигурировать в административном деле. Если быть точнее, то в рамках административного расследования. Основанием для его возбуждения является наличие административного правонарушения.

Таким образом, нам нужно, чтобы искомый владелец машины что-либо нарушил. Тогда по Вашей жалобе на такое нарушение, против него или неё будет возбуждено административное расследование.

На самом деле, есть способ намного проще. Те же условия, то же ДТП, но… в КоАП нет ответственности за ложный донос. Главное, чтобы информация в Вашем доносе не имела состава для возбуждения уголовного дела.

Подводя итоги, пошагово вкратце инструкция получения информации о хозяине авто будет выглядеть так:

1. в рамках ДТП один из участников (потерпевший или виновник) сообщает об этом событии (причём, фальсифицировать его незаконно, но наказания за это нет),
2. сотрудник ГИБДД обязан возбудить административное расследование, если есть информация о возможном нарушении (Ваш донос),
3. в рамках этого расследования первым делом выясняются личности участников ДТП, если они неизвестны,
4. Вы как потерпевший или потенциальный виновник имеете право знакомиться с материалами дела, где и фигурирует владелец автомобиля.

Ещё кое-что полезное для Вас:

• Можно ли ездить без номеров, учёта, страховки и налога легально и как?
• Предъявление сотруднику ДПС QR-кода свидетельства о регистрации в вопросах и ответах
• Какие изменения по выезду за границу с долгами с октября 2017?

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

• один с рабочей обмотки — рабочий;
• с пусковой обмотки;
• общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

• рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
• пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Степень защиты IPxx (ГОСТ 17494-87)

Первая цифра — защита от проникновения твердых тел

— незащищенный электродвигатель

1- электродвигатель, защищенный от твердых тел, диаметром более 50 мм

2- электродвигатель, защищенный от твердых тел, диаметром более 12 мм

3- электродвигатель, защищенный от твердых тел, диаметром более 2,5 мм

4- электродвигатель, защищенный от твердых тел, диаметром более 1,0 мм

5- электродвигатель, защищенный от пыли

Вторая цифра — защита от проникновения воды

— незащищенный электродвигатель

1- электродвигатель, защищенный от вертикально капающей воды

2- электродвигатель, защищенный от падающих капель под углом до 15º к вертикали

3- электродвигатель, защищенный от падающих капель под углом до 60º к вертикали (от дождя)

4- электродвигатель, защищенный от воды, разбрызгиваемой со всех направлений

5- электродвигатель, защищенный от водяных струй со всех направлений.

Существующие типы электродвигателей

Современные стиральные машины оснащены, как правило, однофазными электродвигателями с тахогенераторами, регулирующими число оборотов. Электромоторы советских времён уже считаются редкостью, их отличает двухскоростной режим работы. Моторы, установленные в современных стиральных автоматах, можно разделить на три вида – это двигатели:

• асинхронные;
• коллекторные;
• инверторные.

Асинхронные

У двигателей такого типа частота вращения ротора отличается от частоты вращения магнитного поля обмотки статора. Это наиболее распространённый вид электрических моторов. В стиральных машинах устанавливают асинхронные конденсаторные движки, питаемые от однофазной бытовой электросети.

Плюсом асинхронных движков является простота конструкции и неприхотливость в обслуживании. Износостойкие электромоторы могут при правильном обслуживании проработать не одно десятилетие.

К минусам асинхронных моторов следует отнести чувствительность к колебаниям частоты сетевого тока и невозможность изменения скорости вращения вала в процессе работы, однако это не мешает применять их в различных самодельных устройствах.

Коллекторные

Многие стиральные машины на сегодня комплектуют коллекторными движками. Отличительной чертой, которых является наличие 2-х щёток. Щётки прилегают к коллектору ротора, сообщая ему электроэнергию, что заставляет вращаться ротор в магнитном поле обмотки статора. Коллекторные силовые блоки эксплуатируют с использованием ременной передачи крутящего момента.

К плюсам следует отнести наличие на валу мотора шкива, что облегчает задачу домашним мастерам в создании устройств с ременной передачей, возможность работы от постоянного тока. Как правило, двигатели обладают небольшими габаритами и управляются простой электросхемой.

Недостатком можно считать быстрый износ ремня и «способность» щёток выходить из строя в самый неожиданный момент. И всё-таки это можно посчитать незначительными мелочами по сравнению с преимуществами.

Инверторные

Впервые инверторный двигатель был установлен в стиральную машину компанией LG 2005 году. С тех пор движки инверторного типа стали массово использовать ведущими фирмами в бытовых стиральных машинах. В отличие о своих аналогов, инвертор крепится непосредственно к барабану машинки и не нуждается в ременной передаче и подшипниках.

Плюсами инвертора с прямым приводом считается простота конструкции, компактность, возможность назначать различные режимы работы, низкая шумность и высокий КПД за счёт отсутствия нагрузок от трения ременной передачи.

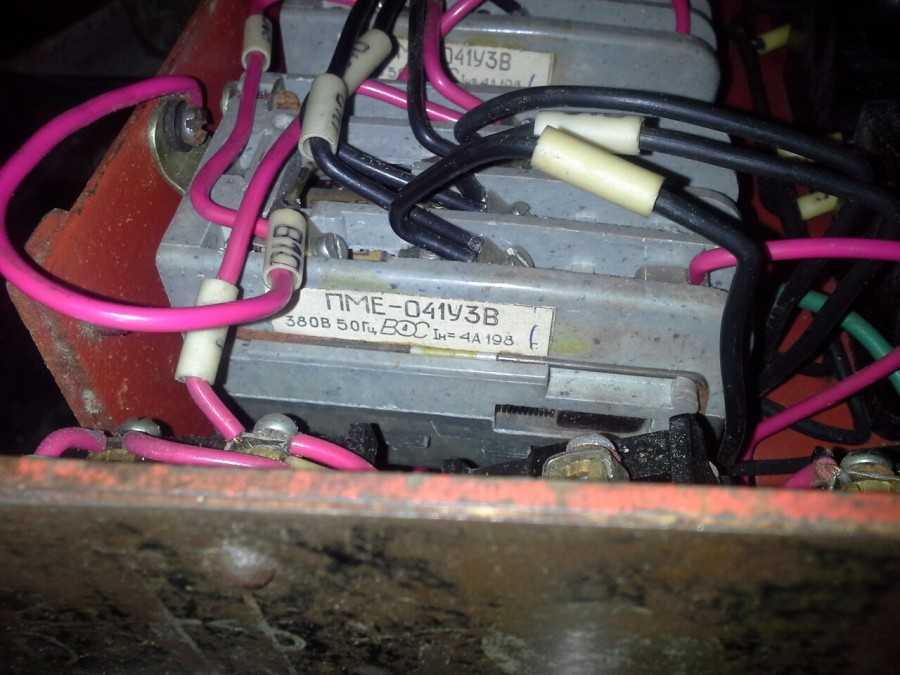

Подключение трехфазного двигателя на 380 вольт

Здесь вообще нет ничего сложного. Есть три фазы, есть три вывода двигателя и рубильник

Нулевую точку (где соединяются три обмотки, началами или концами – как я уже говорил выше, абсолютно неважно, как мы назовём выводы обмоток) при схеме соединения обмоток звездой, подключать к нулевому проводу не надо. То есть, для включения трехфазного двигателя в трехфазную сеть 380 вольт (если двигатель 220/380) нужно соединить обмотки по схеме звезда, и подать на двигатель только три провода с тремя фазами

А если двигатель 380/660 вольт, то схема соединения обмоток будет треугольник, ну а там точно нулевой провод некуда подключать.

Смена направления вращения вала трехфазного двигателя

Независимо от того, будет это конденсаторная схема включения или полноценная трехфазная, для смены вращения вала нужно поменять местами две любые обмотки. Другими словами поменять местами два любых провода.

На чём хочется остановиться более подробно. Когда мы считали ёмкость рабочего конденсатора, то мы использовали номинальный ток двигателя. Проще говоря, такой ток в двигателе будет только тогда, когда он будет полностью нагружен. Чем меньше нагружен двигатель, тем меньше будет ток, поэтому ёмкость рабочего конденсатора, полученная по этой формуле будет МАКСИМАЛЬНО ВОЗМОЖНОЙ ёмкостью для данного двигателя. Чем плохо использовать максимальную емкость для недогруженного двигателя – это вызывает повышенный нагрев обмоток. В общем, чем-то приходится жертвовать: маленькая ёмкость не даёт двигателю набрать полную мощность, большая ёмкость при недогрузке вызывает повышенный нагрев. Обычно в этом случае я предлагаю такой выход – сделать рабочие конденсаторы из четырёх одинаковых конденсаторов с переключателем или набором переключателей (что будет доступнее). Допустим, мы посчитали ёмкость 40 мкФ. Значит, для работы нам надо использовать 4 конденсатора по 10 мкФ (или три конденсатора 10, 10 и 20 мкФ) и в зависимости от нагрузки использовать 10, 20, 30 или 40 мкФ.

Ещё один момент по пусковым конденсаторам. Конденсаторы для переменного напряжения стоят гораздо дороже конденсаторов для постоянного. Использовать конденсаторы для постоянного напряжения в сетях с переменным, крайне не рекомендуется по причине того, что конденсаторы взрываются. Однако, для двигателей существует специальная серия конденсаторов Starter, предназначенная именно для работы, как пусковые. Использовать конденсаторы серии Starter в качестве рабочих тоже запрещено.

И в завершение нужно отметить такой момент – добиваться идеальных значений нет смысла, поскольку это возможно только, если нагрузка будет стабильной, например, если двигатель будет использоваться в качестве вытяжки.  Погрешность в 30-40% это нормально. Другими словами, конденсаторы надо подбирать так, чтобы был запас по мощности в 30-40%.

Термореле РТК-С.

В стиральных машинах применяются тепловые (защитные) реле РТ-10 и пускозащитные реле РТК-С, РТК-1, РТК-1-3, РТК-3-О и др. Тепловое реле типа РТ-10 с одним нормально замкнутым контактом служит для защиты от перегрузок электрических установок и однофазных электродвигателей переменного тока с номинальным напряжением до 220 В. Реле изготовляют на номинальные токи Iн тепловых эле¬ментов 1,2; 1,9; 2,5; 3,3 и 4,3 А. При Iн = 1,1 А реле не срабатывает в течение 30 мин; при Iн = 1,35 А реле срабатывает не более чем через 30 мин; при Iн = 2 А реле срабатывает за 18…60 с. Время самовозврата контактов в замкнутое состояние от 30 с до 10 мин. В реле встроен биметаллический термоэлемент с перекидной пружиной, которая обеспечивает мгновенное размыкание и замыкание контактов. Изоляция реле выдерживает испытательное напряжение 2000 В, приложенное в течение 1 мин. Реле устанавливают в вертикальном положении контакта¬ми вверх, питание подводится к верхнему зажиму. Реле предназначены для работы в закрытых помещениях при температуре окружающей среды от 0 до 70°С. Это довольно эффективна защита. Так что не пренебрегайте ею, а то себе будет дороже. Ну что еще, а пока все. Удачи всем. До свидания. К.В.Ю.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Так выглядит новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Строение коллекторного двигателя

Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Строение асинхронного двигателя

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифилярный или конденсаторный двигатель перед вами, можно при помощи измерений сопротивления обмоток. Если сопротивление вспомогательной обмотки больше в два раза (разница может быть еще более значительная), скорее всего, это бифилярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Простейшая схема регулятора

Ориентируйтесь на эту схему. Чтобы уменьшить обороты электродвигателя, необходим ШИМ модулятор, он же симистор. Это микросхема, которая модулирует ШИМ-сигнал, позволяющий задать собственное частоту.

В этой схеме роль модулятора играет микросхема U2008B. Это недорогая плата предназначена специально для регулировки оборотов асинхронного двигателя.

Как пишет Сайт компании электрические системы, также понадобится диод и резистор, чтобы снизить напряжение. На схеме они изображены со знаками D1 и R1. Также, чтобы отфильтровать поступающее электричество, необходим силовой конденсатор, обозначенный С1.

Р1, R5 и R3 – это делители напряжения, предназначенные для регулирования напряжения. Второй резистор необходим, чтобы синхронизировать внутренние блоки двигателя с симистором.

Если вы хотите сделать профессиональную плату, возьмите эту схему для печати:

Останется только перенести ее на фольгированный текстолит и вытравить. Посмотреть инструкцию можно здесь. Цена вопроса такого регулятора – 200 рублей.

Подключение мотора трёхфазного

Ротор, подсоединённый по трёхфазной схеме, вращается посредством поля магнитного, которое появляется от тока, возникающего в различное время по разнообразным обмоткам.

Однако при подсоединении данного мотора к однофазной схеме, вращение ротора не наблюдается. К самому не сложному методу подключения относится присоединение  третьего контакта посредством конденсатора фазодвигающего.

При включении в схему однофазную у двигателя возникает быстрота вращения как при функционировании от сети с тремя фазами. Однако потери мощности высокие и напрямую зависят от конденсаторной ёмкости, условий эксплуатации двигателя, варианта подключения.

К самым распространенным вариантам цепей при подсоединении мотора электрического считается трёхфазная, представляющая собой совокупность электроцепей с равноценной частотой ЭДС, отличающихся фазами, но создающиеся одним энергетическим источником.

Данное напряжение указано в инструкции, а также на табло, имеющемся на агрегате. Помимо этого в паспорте имеется схема подсоединения и способы её  возможного изменения.

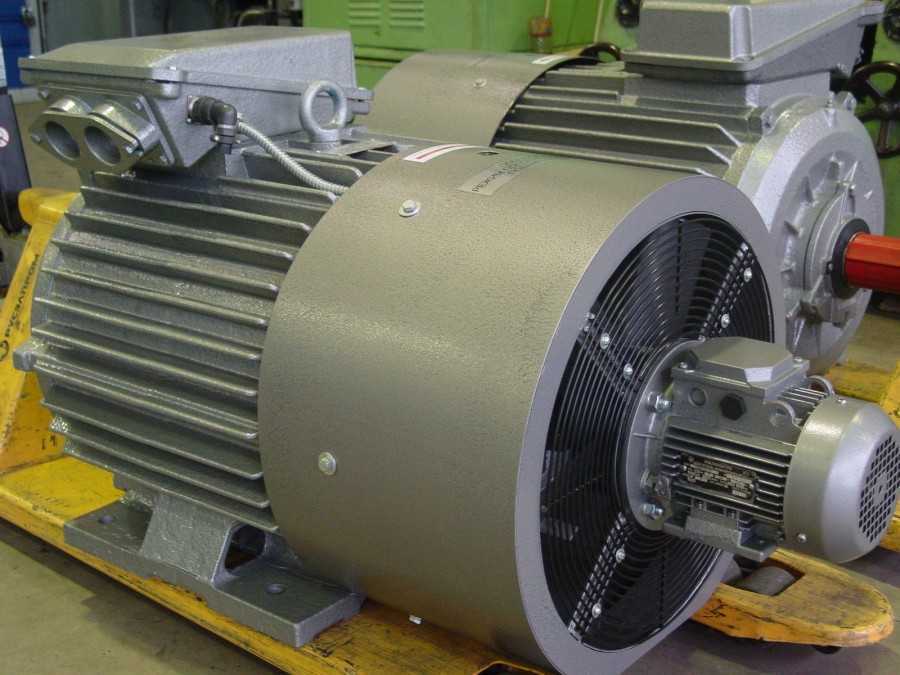

Крановые электродвигатели с фазным ротором

Серии двигателя	Типо- размер	Мощн. кВт	Об/мин	Серии двигателя	Типо- размер	Мощн. кВт	Об/мин	Серии двигателя	Типо- размер	Мощн. кВт	Об/мин
МТН, MTF, ДМТF	011-6	1,4	1000	МТН, MTF	411-6	22	1000	4МТМ, 4МТН	280 L6	110	1000
МТН, MTF, ДМТF	012-6	2,2	1000	МТН, MTF	411-8	15	750	4МТМ, 4МТН	280 L8	90	750
МТН, MTF, ДМТF	111-6	3,5	1000	МТН, MTF	412-6	30	1000	4МТМ, 4МТН	280 L10	75	600
МТН, MTF, ДМТF	112-6	5,0	1000	МТН, MTF	412-8	22	750	МТН, MTF	611-6	75	1000
AMTF	132 М6	5,0	1000	4МТМ, 4МТН	225 М6	37	1000	МТН, MTF	611-10	45	600
МТН, 4МТН	132 LA6	5,5	1000	4МТМ, 4МТН	225 М8	30	750	МТН, MTF	612-10	60	600
МТН, 4МТН, AMTF	132 LB6	7,5	1000	4MTM, 4MTH	225 L6	55	1000	МТН, MTF	613-6	110	1000
МТН	211А-6	5,5	1000	4MTM, 4MTH	225 L8	37	750	МТН, MTF	613-10	75	600
МТН, MTF, AMTF	211-6	7,5	1000	МТН, MTF	511-6	37	1000	МТН, 4МТН(Ф)	400 S8	132	750
МТН, MTF, DMTF	311-6	11	1000	МТН, MTF	511-8	30	750	МТН, 4МТН(Ф)	400 S10	110	600
МТН, MTF	311-8	7,5	750	МТН, MTF	512-6	55	1000	МТН, 4МТН(Ф)	400 М8	160	750
МТН, MTF	312-6	15	1000	МТН, MTF	512-8	37	750	МТН, 4МТН(Ф)	400 М10	132	600
МТН, MTF	312-8	11	750	4МТМ, 4МТН	280 S6	75	1000	МТН, 4МТН(Ф)	400 L8	200	750
МТН, MTF, 4MT	200 LA6	22	1000	4МТМ, 4МТН	280 S8	55	750	МТН, 4МТН(Ф)	400 L10	160	600
МТН, MTF, 4MT	200 LA8	15	750	4МТМ, 4МТН	280 S10	45	600	МТН, MTF	711-10	110	600
МТН, MTF, 4MT	200 LB6	30	1000	4МТМ, 4МТН	280 М8	75	750	МТН, MTF	712-10	132	600
МТН, MTF, 4MTM	200 LB8	22	750	4МТМ, 4МТН	280 М10	60	600	МТН, MTF	713-10	160	600

Монтажное исполнение IMxxxx

Монтажное исполнение электродвигателя АИР обозначается латинскими буквами IM и четырьмя цифрами после них. Также иногда встречается обозначение по международному стандарту МЭК60034-7 (код I), включающее латинские буквы IM, латинскую букву В или V и от 1 до 2 цифр.

Первая цифра — конструктивное исполнение электродвигателя

1- электродвигатель на лапах с подшипниковыми щитами

2- электродвигатель на лапах с подшипниковыми щитами и фланцем на одном щите

3- электродвигатель без лап с подшипниковыми щитами и фланцем на одном щите

Вторая и третья цифра — пространственный способ монтажа электродвигателя. Если третья цифра «8», например IM1081, то такой электродвигатель может монтироваться в любом положении.

Четвертая цифра — исполнение конца вала

1- электродвигатель с одним цилиндрическим концом вала

2- электродвигатель с двумя цилиндрическими концами вала

3- электродвигатель с одним коническим концом вала

4- электродвигатель с двумя коническими концами вала

Схема включения трехфазного двигателя на 220 вольт

Для этого нам потребуются конденсаторы, но не абы какие, а для переменного напряжения и номиналом не менее 300, а лучше 350 вольт и выше. Схема очень простая.

А это более наглядная картинка:

Как правило, используется два конденсатора (или два набора конденсаторов), которые условно называются пусковые и рабочие. Пусковой конденсатор используется только для старта и разгона двигателя, а рабочий включен постоянно и служит для формирования кругового магнитного поля. Для того, чтобы рассчитать ёмкость конденсатора применяются две формулы:

Ток для расчёта мы возьмём с шильдика двигателя:

Здесь, на шильдике мы видим через дробь несколько окошек: треугольник/звезда, 220/380V и 2,0/1,16А. То есть, если мы соединяем обмотки по схеме треугольник (первое значение дроби), то рабочее напряжение двигателя будет 220 вольт и ток 2,0 ампера. Осталось подставить в формулу:

Ёмкость пусковых конденсаторов, как правило, берётся в 2-3 раза больше, здесь всё зависит от того, какая нагрузка находится на двигателе – чем больше нагрузка, тем больше нужно брать пусковых конденсаторов, чтобы двигатель запустился. Иногда для запуска хватает и рабочих конденсаторов, но это обычно случается, когда нагрузка на валу двигателя мала.

Чаще всего, на пусковые конденсаторы ставят кнопку, которую нажимают в момент запуска, а после того, как двигатель набирает обороты, отпускают. Наиболее продвинутые мастера ставят полуавтоматические системы запуска на основе реле тока или таймера.

Есть ещё один способ определения ёмкости, чтобы получилась схема включения трёхфазного двигателя на 220 вольт. Для этого потребуется два вольтметра. Как вы помните, из закона Ома, сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Сопротивление двигателя можно считать константой, следовательно, если мы создадим равные напряжения на обмотках двигателя, то автоматически получим требуемое круговое поле. Схема выглядит так:

Суть метода, как я уже говорил, заключается в том, чтобы показания вольтметра V1 и вольтметра V2 были одинаковые. Добиваются равенства показаний изменением номинала ёмкости «C_раб»
