Переподсоединение с 380В на 220
Чтобы присоединить мотор трёхфазный к 220 вольтам, важно знать, что он имеет шесть выводов, полностью соответствующих нескольким обмоткам. Посредством проводного тестера осуществляется прозвон для поиска катушки
Концы совмещаются парно для получения треугольников.
От выбора варианта зависит, куда именно будет происходить вращение мотора. Проделав необходимые действия, осуществляется запуск мотора, после подачи 220 вольт на него.

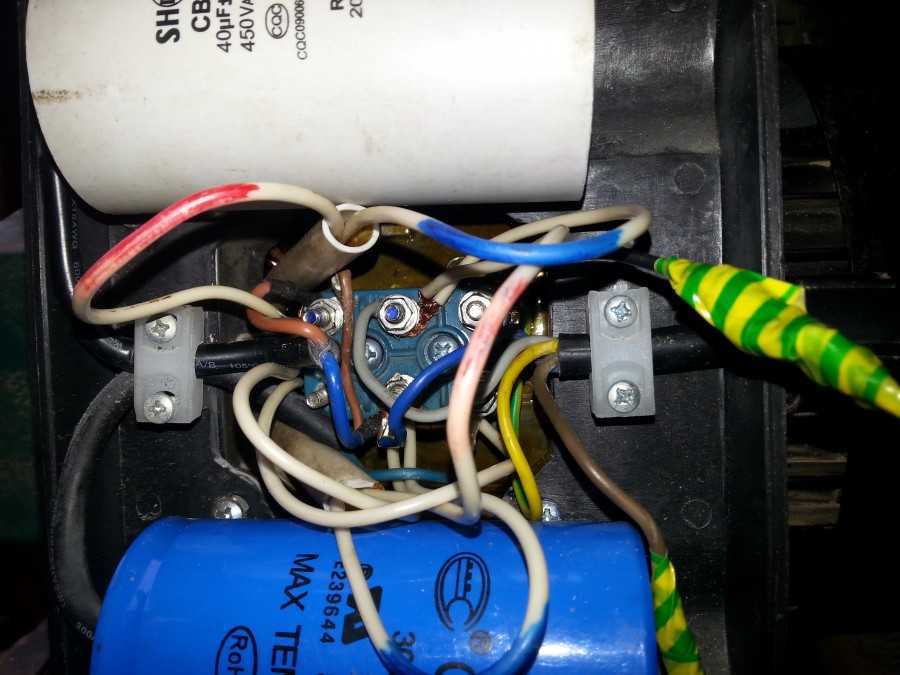

Если в процессе подключения наблюдается гул, но при этом двигатель не крутится, соответственно требуется установка конденсатора, который в процессе запуска заставляет мотор крутиться, как на фото подсоединения электрического двигателя на сайте.
Сопротивление измеряется посредством тестера. При его отсутствии можно использовать батарейку, либо лампочку, предназначенную для фонарика: непосредственно в цепи с лампой присоединяют определённые провода.
В случае, если найдены концы обмотки, то происходит загорание лампочки. Значительно проблематичнее определить концы, а также начало обмоток. В данном случае необходим вольтметр.
Во время разрыва батарейки и провода важно смотреть происходит ли отклонение стрелки. Подобные действия необходимо осуществить с другими обмотками, чтобы изменять при достижении полярности
Достигается отклонение стрелки до первоначального измерения.
Варианты подсоединения электрического двигателя
Чаще всего используется подключение мотора электрического под 220/380В с имеющимся конденсатором, посредством которого снижается мощность. Конденсаторный контакт следует присоединить к нулю, при этом другой – к следующему выходу двигателя. В итоге получается минимальной мощности устройство.
Что касается способа подсоединения асинхронного мотора электрического, то он просто подключается треугольником, а также звездой. У подобных агрегатов несколько обмоток. Для изменения имеющегося напряжения не обойтись без смены местами выходов, которые идут к верхней части соединений.
В процессе подключения подобных двигателей немаловажно ознакомиться с инструкцией, сертификатом, поскольку в импортных вариантах нередко можно встретить треугольник, который подходит под отечественные 220 вольт. Подобные двигатели при невнимательном отношении к данному вопросу и подключении звездой сразу же сгорают.. При мощности, достигающей больше чем 3 ватт, двигатель подключать не рекомендуется, так как это может стать причиной замыкания и поломкой автомата УЗО
При мощности, достигающей больше чем 3 ватт, двигатель подключать не рекомендуется, так как это может стать причиной замыкания и поломкой автомата УЗО.
Переключение на нужное напряжение
Для начала необходимо убедиться в том, что наш двигатель имеет нужные параметры. Они написаны на бирке, прикрепленной у него сбоку. Там должно быть указано, что один из параметров – 220в. Далее, смотрим подключение обмоток. Стоит запомнить такую закономерность схемы: звезда – для более низкого напряжения, треугольник – для более высокого. Что это означает?
Увеличение напряжения
Предположим, на бирке написано: Δ/Ỵ220/380. Это значит, что нам нужно включение треугольником, так как чаще всего соединение по умолчанию – на 380 вольт. Как это сделать? Если электродвигатель в борне имеет клеммную коробку, то несложно. Там есть перемычки, и все, что нужно – переключить их в нужное положение.
В данной ситуации это сложностей не вызывает. Главное помнить, что есть начало и конец катушек. К примеру, возьмем за начало концы, которые были выведены в борно электродвигателя. Значит то, что спаяно – это концы
Теперь важно не перепутать
Подключаем так: начало одной катушки соединяем с концом другой, и так далее.
Как видим, схема простая. Теперь двигатель, который был соединен для 380, можно включать в сеть 220 вольт.
Уменьшение напряжения
Предположим, на бирке написано: Δ/Ỵ 127/220. Это означает, что нужно подсоединение звездой. Опять же, если есть клеммная коробка, то все хорошо
А если нет, и включен наш электродвигатель треугольником? А если еще и концы не подписаны, то как их правильно соединить? Ведь здесь тоже важно знать, где начало намотки катушки, а где конец. Есть некоторые способы решения этой задачи
Для начала разведем все шесть концов в стороны и омметром найдем сами статорные катушки.
Берем обычную батарейку и подсоединяем к концам а1-а2. К двум другим концам (в1-в2) подсоединяем омметр.
В момент разрыва контакта с батарейкой стрелка прибора качнется в одну из сторон. Запомним, куда она качнулась, и включаем прибор к концам с1-с2, при этом не меняем полярность батарейки. Проделываем все заново.
Если стрелка отклонилась в другую сторону, тогда меняем провода местами: с1 маркируем как с2, а с2 как с1. Смысл в том, чтобы отклонение было одинаковым.
Теперь батарейку с соблюдением полярности соединяем с концами с1-с2, а омметр – на а1-а2.
Добиваемся того, чтобы отклонение стрелки на любой катушке было одинаковым. Перепроверяем еще раз. Теперь один пучок проводов (например, с цифрой 1) у нас будет началом, а другой – концом.
Берем три конца, например, а2, в2, с2, и соединяем вместе и изолируем. Это будет соединение звездой. Как вариант, можем вывести их в борно на клеммник, промаркировать. На крышку наклеиваем схему соединения (или рисуем маркером).
Переключение треугольник – звезда сделали. Можно подключаться к сети и работать.
Выбираем автоматический выключатель и пусковое устройство.
Прежде чем заняться подключением двигателя, давайте подберем пускорегулирующую аппаратуру. Современная промышленность выпускает огромное количество автоматов для защиты электродвигателя. Купив такой прибор, можно сразу отбросить вопросы по дальнейшему выбору.
Это интересно — «Способы крепления светильников».
Единственное, что придется сделать — рассчитать аппарат по номинальному току. Вычисляется по формуле: для трехфазной сети — I = Р/ Un*1 .73*n*cosф, и для однофазной — I = Р/ Un*cosф, где Р – мощность электромотора, Un – рабочее напряжение, n – его КПД (как правило, есть в паспорте на изделие, обычно 0,85), а cosф – коэффициент мощности (можно найти в паспорте, для электромоторов, обычно, он равен 0,85). Далее получив результат, умножаем его на температурный коэффициент (это примерно 1,2). Из этого следует, что если, к примеру, мы имеем двигатель 1кВт – то его номинальный ток получится 2,1А для 380в и 6,3А для 220в. Подбираем автоматические выключатели (АВ) с ближайшими параметрами на увеличение. Хорошо зарекомендовали себя автоматы защиты двигателя с встроенным тепловым реле производства Moeller, ABB, Schneider Electric. Но есть одно «НО», они достаточно дорогие.
Поэтому, исходя из финансовых вопросов, берем обычный модульный АВ с характеристикой «С». Однако, к нему еще необходимо тепловое реле (теплушка). Самым оптимальным вариантом будет выбор ПМЛ-1220. И наконец, давайте сами соберем это устройство, тем более, что в нем нет ничего сложного. Нам понадобится: кроме АВ, модульный или просто контактор с 4 нормально-разомкнутыми контактами. Теплушка и две кнопки без фиксации (по одной с нормально-разомкнутыми нормально-замкнутым контактами). Дальше делаем как представлено ниже.
Вариант 2: переподключение пусковой намотки (однофазный двигатель 220В)
Второй способ организовать реверс асинхронного мотора 220 Вольт – поменять местами начало и конец пусковой обмотки. Делается это по аналогии с первым вариантом:

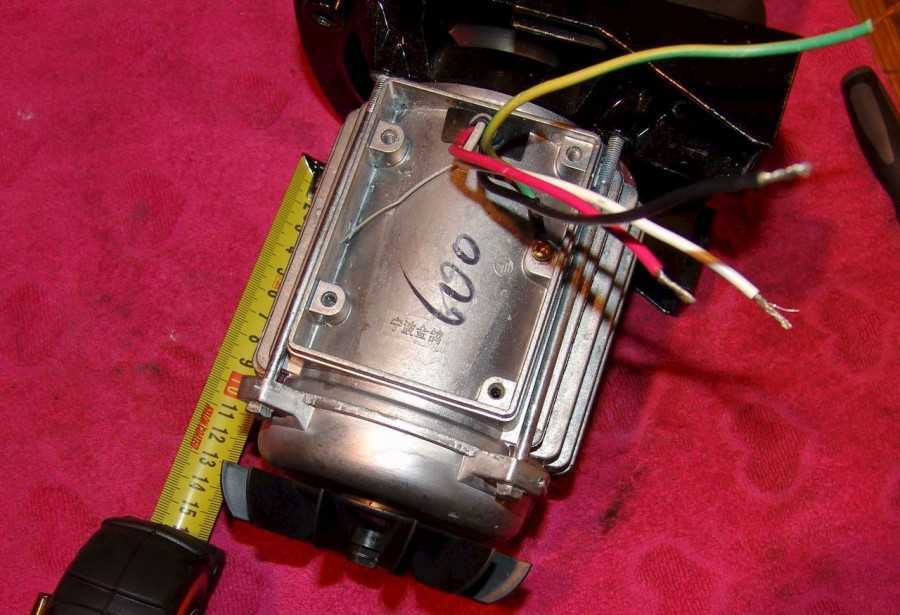

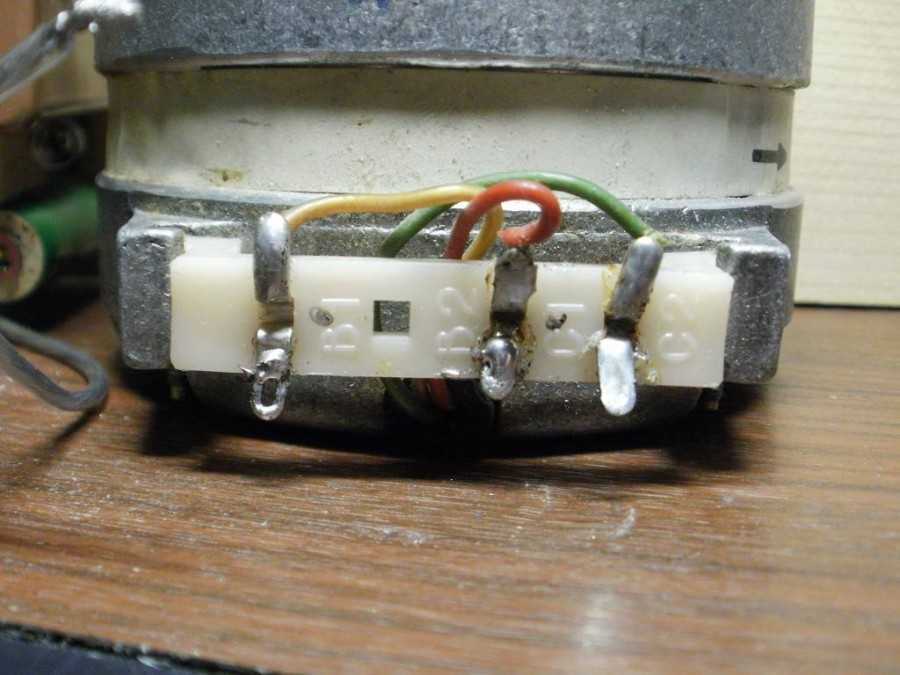

- Из четырех проводов, выходящих из коробки мотора, выясните, какие из них соответствуют отводкам пусковой намотки.
- Изначально конец В пусковой обмотки соединялся с началом С рабочей, а начало А подключалось к пускозарядному конденсатору. Сделать реверс однофазного двигателя можно, подключив емкость к выводу В, а начало С с началом А.
Переподключение пусковой намотки
После описанных выше действий получаем схему, как на рисунке выше: точки А и В поменялись местами, значит ротор стал обращаться в противоположную сторону.
Подключение трехфазного асинхронного двигателя с двухступенчатым стартом.
Сейчас на электротехническом рынке много всевозможных устройств плавного пуска и частотных преобразователей. Но встречаются, хоть и реже, пуск звезда – треугольник. Это позволяет за небольшие деньги решить проблему жесткого старта мощных двигателей и уменьшить токи при пуске. Для реализации такой блок-схемы потребуются три контактора и реле времени (или специальная приставка на контактор с таймером задержки типа ПВН-21) или аналогичную, предназначенную для типа электроконтактора, которые выбран. А также, понадобятся пара кнопок без фиксации нармально-замкнутым и нормально-разомкнутым контактами. Не вижу смысла описывать принцип и порядок работы схемы. Кто в теме – тот поймет и так, а дилетантам лучше обратиться к специалистам.

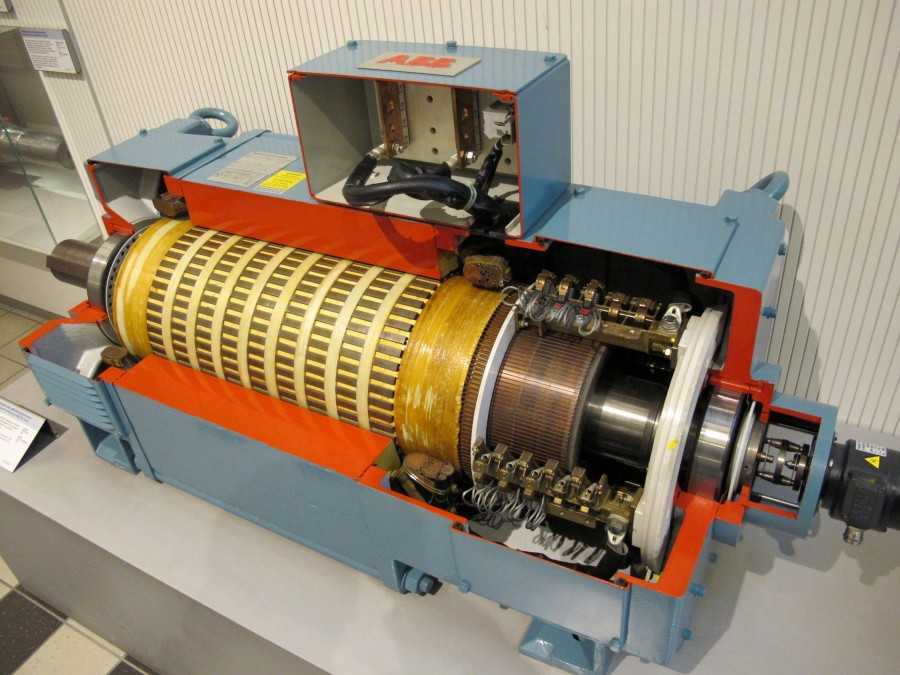

Особенности конструкции и принцип действия
Могут быть как одно-, так и трехфазными, благодаря способности работать от постоянного и переменного тока называются ещё универсальными. Кроме статора и ротора конструкция включает щеточно-коллекторный механизм и тахогенератор. Вращение ротора в коллекторном электродвигателе возникает в результате взаимодействия тока якоря и магнитного потока обмотки возбуждения. Через щетки ток подается на коллектор, собранный из пластин трапецеидального сечения и является одним из узлов ротора, последовательно соединенного с обмотками статора.
В целом принцип работы коллекторного мотора можно наглядно продемонстрировать с помощью известного со школы опыта с вращением рамки, помещенной между полюсами магнитного поля. Если через рамку протекает ток, она начинает вращаться под действием динамических сил. Направление движения рамки не меняется при изменении направления движения тока в ней.
Последовательное подсоединение обмоток возбуждения дает большой максимальный момент, но появляются большие обороты холостого хода, способные привести к преждевременному выходу механизма из строя.
Видео
На видео, размещенном ниже, можно еще раз ознакомиться с порядком подключения двигателя от стиральной машины.
Об авторе:
Наталья Миронова
Мама, жена и просто счастливая женщина. Черпает вдохновение в путешествиях, не представляет жизни без книг и хороших фильмов. Стремится стать идеальной хозяйкой и всегда готова поделиться полученным опытом.
Нашли ошибку? Выделите её и нажмите кнопки:
Ctrl + Enter
Интересно!
Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.
Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.
Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.
Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.
Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.
Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».
Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.
В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.
Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.
Какой двигатель можно подключать в “звезду-треугольник”, а какой нет?
Двигатели наша (и не наша) промышленность выпускает разные. Но наиболее ходовые у нас (большинство читателей подтвердит) – низковольтные, для работы в сетях 0,4 кВ 50 Гц. Мы будем рассматривать как раз такие асинхронники. Они бывают на 2 вида напряжения – 220/380 и 380/660 В.
В чем отличия? В номинальных напряжениях питания. Первое число – это “треугольник”, второе – “звезда”. Такое разделение идёт в основном от мощности, “граница” проходит примерно по 4 кВт.
Как видим, оба вида имеют вариант подключения 380 В. В первом случае для этого нужно собрать схему “звезда”, во втором – “треугольник”.
Подробнее рассмотрим работу на этих напряжениях.
220/380 В
Вариант с низкими напряжениями 220/380 можно подключать на 220 В только в однофазную сеть через фазосдвигающий конденсатор либо от однофазного преобразователя частоты
И только в “Треугольнике”! А 380 В – можно подключать в трехфазную сеть через контактор, либо УПП, либо частотник только в “Звезде”! Важно, что такие двигатели для работы в схеме “Звезда/Треугольник” использовать нельзя!
Двигатель на 220/380 В. Напряжения питания при включении по схемам “Звезда” и “Треугольник”
Центральная точка звезды, обозначенная “0”, может быть подключена к нейтрали N, если она, конечно, есть. Но этого никто никогда не делает – ток по этому проводу будет мизерный, ибо двигатель – нагрузка симметричная.
Реальные примеры движков 220-380:
Двигатель на 220/380 В, который на 380 В можно подключать только в “Звезду”
Шильдик электродвигателя на напряжение 220 – 380 В. Для схемы “Звезда-Треугольник” не подходит!!!

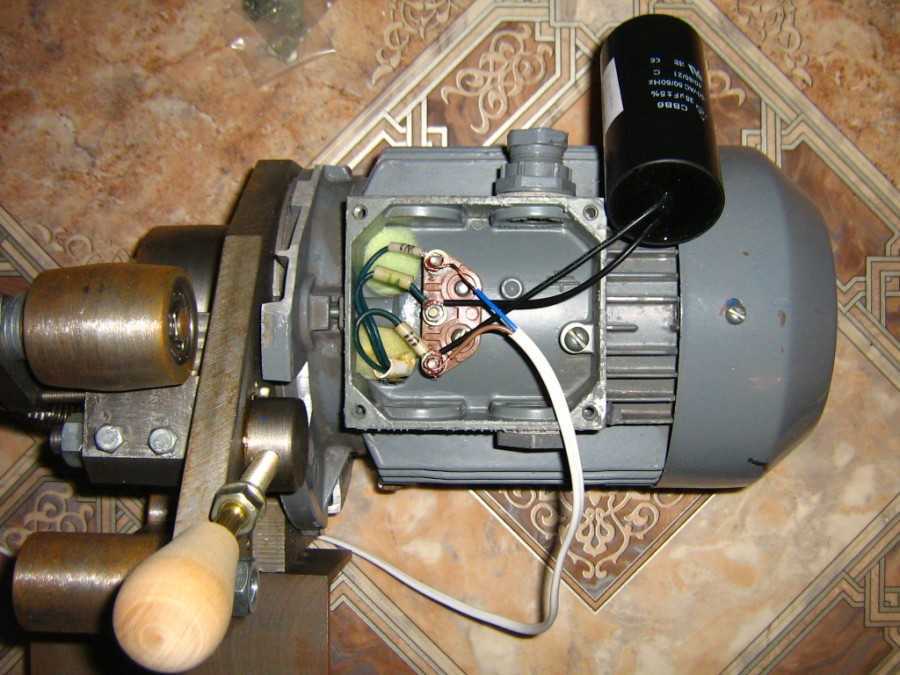

Как будет выглядеть подключение подобного двигателя в коробке:
Подключение в “Звезду” двигателя на 220 – 380 В
Внизу “тройная” клемма – та самая точка “0”, которая никуда не подключается.
380/660 В
Вариант двигателя с высокими напряжениями 380/660 идеально подходит для работы в схеме “Звезда/Треугольник”. Для работы напрямую (через контактор или ПЧ) обмотки нужно собрать в “Треугольник”.
Двигатель на 380/660 В. Напряжения питания при включении по схемам “Звезда” и “Треугольник”
Напряжение питания 660 В в реальной жизни не используется, а схема, показанная справа, используется для “раскрутки” ротора.
Реальные примеры:
Шильдик двигателя 380 – 660 В, который может работать в схеме “Звезда – Треугольник”
Вот этот же двигатель, его коробка борно, подключен в треугольник:
Обмотки двигателя подключены в треугольник на 380 В
Как же так? – скажете вы. 22 кВт на 380? Напрямую, что ли? Нет конечно, иначе при его включении “тухла” бы сеть всего цеха, а здоровье энергосетей ждало бы серьезное испытание. Тем более, что он раскручивает тяжелый маховик вырубного пресса (справа видна полумуфта). Двигатель подключен через частотник, в этом весь секрет.
Классификация электродвигателей
| Вращающийся электродвигатель | ||||
|---|---|---|---|---|
| Само коммутируемый | Внешне коммутируемый | |||
| С механической коммутацией (коллекторный) | С электронной коммутацией1 (вентильный2, 3) | Асинхронный электродвигатель | Синхронный электродвигатель | |
| Переменного тока | Постоянного тока | Переменного тока4 | Переменного тока | |
|
|
|
|
|
| Простая электроника | Выпрямители,транзисторы | Более сложнаяэлектроника | Сложная электроника (ЧП) |
Примечание:
- Указанная категория не представляет отдельный класс электродвигателей, так как устройства, входящие в рассматриваемую категорию (БДПТ, ВРД), являются комбинацией бесколлекторного двигателя, электрического преобразователя (инвертора) и, в некоторых случаях, — датчика положения ротора. В данных устройствах электрический преобразователь, в виду его невысокой сложности и небольших габаритов, обычно интегрирован в электродвигатель.
- Вентильный двигатель может быть определен как электрический двигатель, имеющий датчик положения ротора, управляющий полупроводниковым преобразователем, осуществляющим согласованную коммутацию обмотки якоря .
- Вентильный электродвигатель постоянного тока — электродвигатель постоянного тока, вентильное коммутирующее устройство которого представляет собой инвертор, управляемый либо по положению ротора, либо по фазе напряжения на обмотки якоря, либо по положению магнитного поля .
- Электродвигатели используемые в БДПТ и ВРД являются двигателями переменного тока, при этом за счет наличия в данных устройствах электрического преобразователя они подключаются к сети постоянного тока.
- Шаговый двигатель не является отдельным классом двигателя. Конструктивно он представляет из себя СДПМ, СРД или гибридный СРД-ПМ.
Аббревиатура:
- КДПТ — коллекторный двигатель постоянного тока
- БДПТ — бесколлекторный двигатель постоянного тока
- ЭП — электрический преобразователь
- ДПР — датчик положения ротора
- ВРД — вентильный реактивный двигатель
- АДКР —
- АДФР —
- СДОВ — синхронный двигатель с обмоткой возбуждения
- СДПМ — синхронный двигатель с постоянными магнитами
- СДПМП —
- СДПМВ —
- СРД — синхронный реактивный двигатель
- ПМ — постоянные магниты
- ЧП — частотный преобразователь
Подключение
Для подключения к сети 220 В понадобятся следующие инструменты и детали:
- Двигатель от старой стиральной машины-автомат (возможно использование как отечественных машин, так и итальянских);
- Мультиметр для измерения сопротивления;
- Вилка для контакта проводов с розеткой;
- Тумблер или иной переключатель;
- Изолента и нож для зачистки проводов.
В первую очередь необходимо отделить пары проводов от объединяющего пластикового кожуха, показанного на фото. Для этого их можно просто обрезать у его основания, но перед этим желательно запомнить их попарное расположение слева направо. Делается это с целью упрощения дальнейшего нахождения пар проводов.
Стоит сразу уточнить, что для подключения электродвигателя от стиральной машины понадобится только 4 провода: 2 от статора и 2 от щеток ротора. Но на выходе из мотора их гораздо больше. Стандартно проводов на выходе 6-8, но в зависимости от модели стиральной машины их может быть до 12 штук.
Итальянская стиральная машина-автомат, как правило, имеет отличительную черту, а именно 8 выходящих проводов, 4 из которых выходят от статора. Однако тут требуется уточнение: 2 провода отходят от термореле и 2 от самого статора. Последние два и нужны для подключения.
Обычно провода, предназначенные для определенных целей, помечаются определенным цветом. Но лучше не рисковать и уже зачищенные концы проверить мультиметром.
Для этого прибор выставляется на измерение сопротивления. Провода, идущие от таходатчика, покажут 70 Ом. Они не нужны для дальнейшего подключения, так как являются регулятором оборотов, но служат ориентиром для дальнейшего подбора пар.
После найденной пары от таходатчика слева направо осуществляется поиск остальных проводов.
Существует вариант стиральной машины, где статор имеет 3 провода. Третий провод является дополнительным выводом обмотки. Для подключения в сеть 220 В он не требуется. Поэтому необходимо следовать вышеописанной инструкции по нахождению пары.
После того, как пары проводов найдены, необходимо соединить 1 провод от статера и 1 провод от щеток ротера вместе. Оставшиеся провода – с вилкой. При включении двигатель будет вращаться в определенную сторону. При замене контакта 1 провода от статера с проводом от щетки ротера направление движения двигателя изменится.
Такое устройство имеют современные электродвигатели, в том числе и итальянский электродвигатель от стиральной машины. Однако устройство двигателя старой стиральной машины несколько иное. В нем отсутствует большое количество проводов, но и определить их не так просто.
Как подключить электродвигатель от старой стиральной машины?
Устройство старого двигателя схоже с современными моделями, и для работы понадобятся все те же 4 провода. Как и в первом случае, для нахождения пары необходим тестер. Прикладывая поочередно его щупы к проводам, пара будет быстро найдена.
Найдя пары, необходимо установить пусковую обмотку и рабочую обмотку.
- Пусковая обмотка необходима для создания начального магнитного поля или так называемого крутящего момента.
- Рабочая обмотка создает постоянное магнитное поле.
Определить пусковую обмотку просто. На паре проводов, отвечающих за нее, сопротивление будет больше, чем на рабочей паре.
Далее происходит подключение проводов к сети 220 В и замыкание пусковой обмотки на рабочей. Для этого провода рабочей обмотки, как и в варианте с новыми стиральными машинами, запитываются от сети при помощи вилки и розетки. Один провод пусковой обмотки изолируется с одним из проводов рабочей обмотки. Второй провод также запитывается от розетки. Предусматривается и выключатель, который устанавливается в месте, где провод от рабочей обмотки идет к сети.
Если возникает надобность изменить направление вращение двигателя, то необходимо всего лишь поменять местами провода пусковой обмотки.
Как следует из вышеописанного, принцип подключения электродвигателя при помощи 4 проводов схож на всех моделях. Сложностей с примитивным подключением для работы двигателя в одном направлении не возникнет ни у кого, так как для этого нужны знания физики 8 класса. Но для более комфортной работы с устройством возможность переключать направление вращения двигателя по ходу работы является незаменимой. По этой причине рекомендуется установить дополнительный тумблер, переключающий полярности пусковой обмотки.
Для лучшего понимания всех этапов подключения можно посмотреть это видео, наглядно показывающее подключение электродвигателя от стиральной машины-автомат.
Неисправности электрической части
Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.
Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.
Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри
Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части
На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.
