Неисправности регулятора давления топлива, признаки неисправности, как заменить рдт. регулятор давления топлива: диагностика, неисправности, замена, полезные советы. как заменить регулятор давления то

Как работает регулятор давления топлива. Режим работы РДТ

Нужно помнить, что от разряжения во всасывающем коллекторе зависит уровень давления топлива в самой рампе: чем меньше разряжено, тем больше давление. Основной режим работы регулятора – холостой ход. Как раз в момент работы на таком ходу разрежение начинает достигать низкой точки, а уровень давления в рампе топливной приводит к наивысшему показателю. Данное значение наносят на корпус регулятора, дабы правильно производить контроль давления во время диагностики системы подачи.

Важно: если регулятор давления невозможно отремонтировать, его стоит менять на новый. Дабы избежать подобного, необходимо как можно чаще его проверять и следить за давлением

Это позволит вовремя избежать поломки и сэкономит ваши средства на приобретение очередного регулятора давления. Здесь нет гарантии, что новый регулятор не избежит подобных проблем.

Важно: несмотря на режим работы двигателя, РДТ должен всегда реагировать на изменения в нём

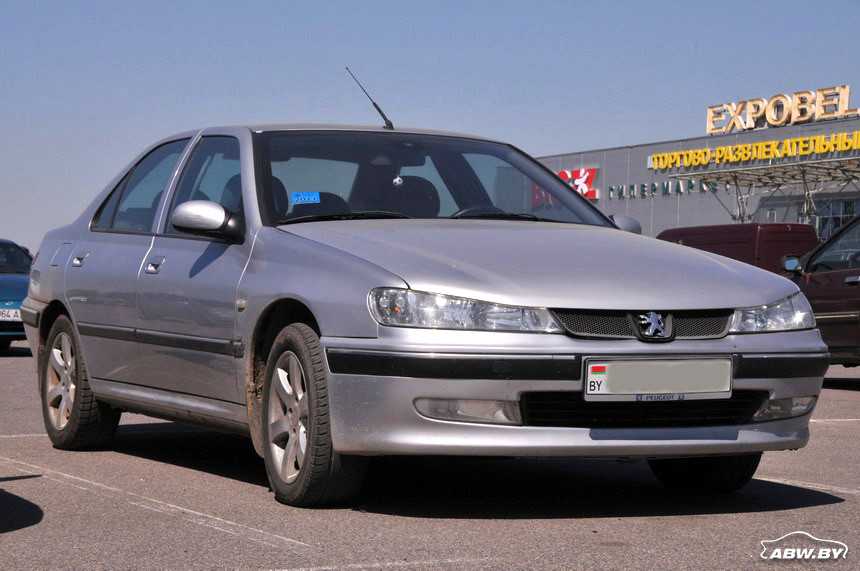

Как дать вторую жизнь регулятору давления топлива в дизелях HDI

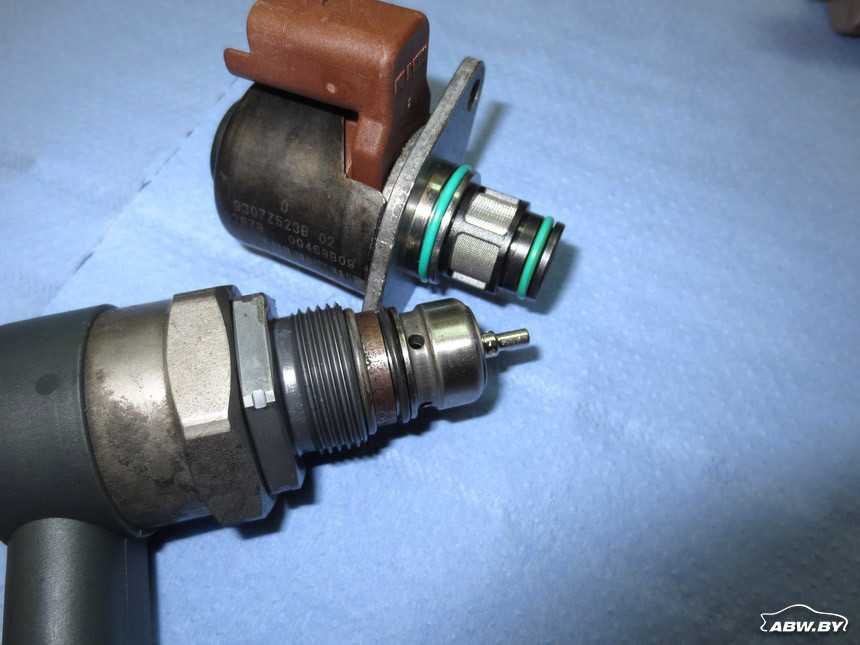

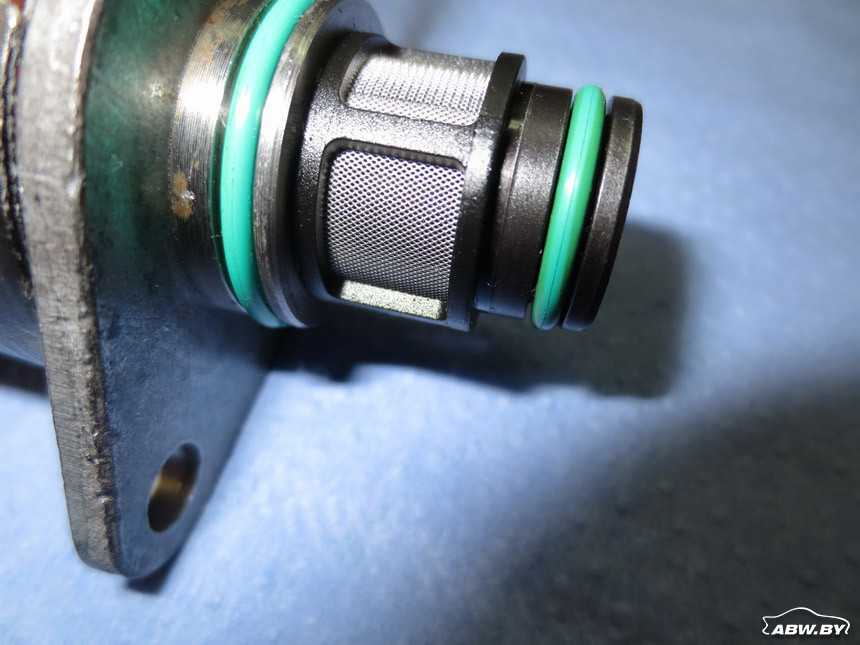

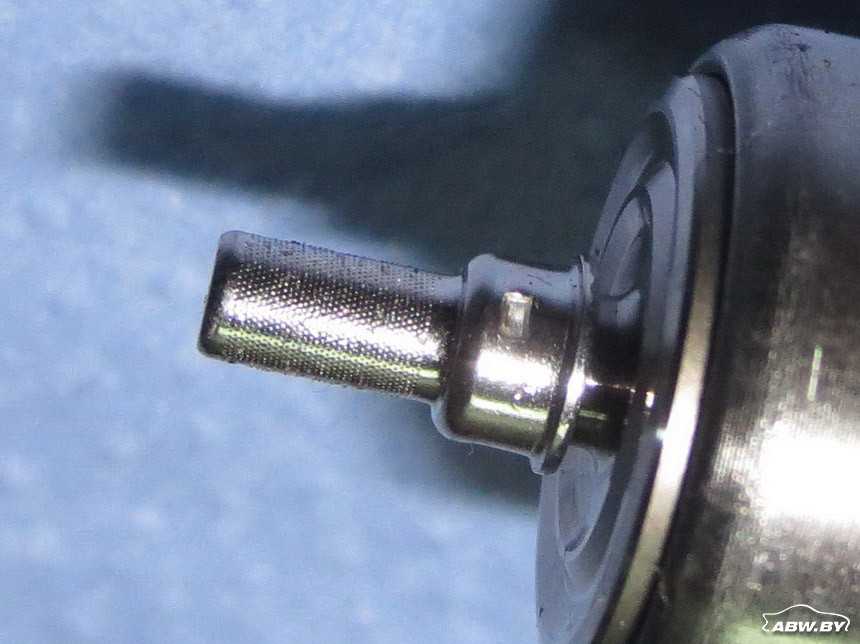

Вероятнее всего, засорился не регулятор давления топлива, а сетчатый фильтр, который установлен на входе топлива в регулятор и предназначен для защиты регулятора от преждевременного износа.

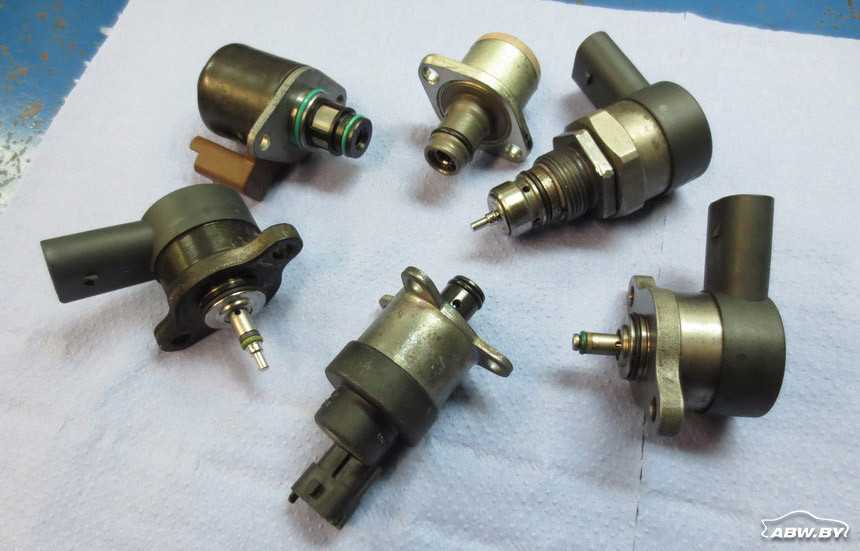

Регулятор служит для поддержания рабочего давления в топливной рампе (другие названия – аккумулятор, рейка) в зависимости от нагрузки двигателя. В регуляторе предусмотрен электромагнитный клапан, который при избыточном давлении в рампе открывается, после чего часть топлива возвращается по обратной магистрали в бак, пока давление не придет в норму. При недостаточном давлении в рампе клапан закрывается и разъединяет линии высокого и низкого давления. Результатом становится увеличение давления в рампе до необходимой величины. Кроме того, регулятор компенсирует высокочастотные колебания давления.

При загрязнении сетки фильтра действие регулятора нарушается, что вызывает различные проблемы вплоть до перевода двигателя на работу в аварийном режиме и даже его остановку. Если интересно почитать о поломке регулятора давления топлива, то в свое время в статье “Не губите HDI, не губите” на конкретном примере из практики эксплуатации мы рассказывали о последствиях засорения сетчатого фильтра.

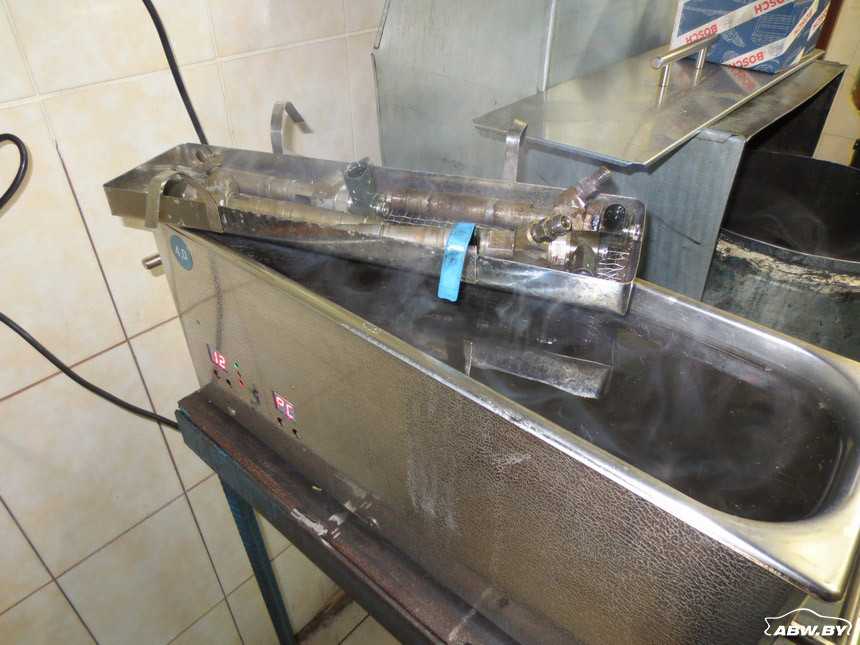

В рассмотренном в статье случае мойка не помогла, однако известны примеры, когда очистка сетки от грязи давала положительный эффект. С наибольшей вероятностью его можно ожидать при обращении на СТО, имеющие оборудование и осуществляющие ультразвуковую мойку деталей топливной аппаратуры.

Другое дело, что нередко через непродолжительное время проблема повторялась, после чего самые отчаянные владельцы автомобилей с дизелями HDI удаляли сетку вовсе. К слову, на самых первых HDI защитная сетка перед регулятором давления действительно отсутствовала, но надо понимать, что позже она появилась неспроста, а для предупреждения случаев преждевременного выхода регулятора из строя и гарантийных обращений к производителю топливной системы. Иными словами, беспрепятственное поступление грязи в регулятор вызывает сокращение срока его службы.

Противники упомянутого выше радикального и неправильного решения вопроса с сеткой одновременно с ее очисткой промывают топливный бак и магистрали низкого давления. Помимо этого, необходимо отказаться от использования дешевых некачественных топливных фильтров, ибо в немалом числе случаев на сетке находили волокна из фильтрующих элементов.

По мнению некоторых специалистов, причастной к проблеме засорения защитной сетки регулятора может быть неудачная конструкция штатного фильтра в системе питания Bosch, что косвенно подтверждается тем, что в системе Siemens, где используется другой фильтр, проблемы с регулятором давления происходят гораздо реже. Фильтрующий элемент в системе питания Bosch легко деформировать при установке, а из-за конструктивных особенностей фильтра существует риск нарушения уплотнения между стенкой стакана фильтра и фильтрующим элементом, после чего у неочищенного топлива появляется лазейка для просачивания в топливоподающую магистраль. По этой причине кое-кто практикует установку дополнительного фильтра перед штатным.

Скорее всего, свою лепту в то, что сетка на регуляторе Siemens засоряется намного реже, также вносит большая площадь ее фильтрующей поверхности по сравнению с сеткой на регуляторе Bosch.

Справедливости ради надо сказать, что за неимением под рукой регулятора Siemens на фото показан аналогичный по назначению узел Delphi, но у Siemens конструкция подобная.

Наконец, может оказаться, что в проблеме виновата вовсе не сетка, а сам регулятор, если подвижные детали его клапанной системы начали заедать вследствие износа или появления на них каких-то повреждений. В этом случае речь действительно идет о неустранимой поломке регулятора, после которой без его замены не обойтись.

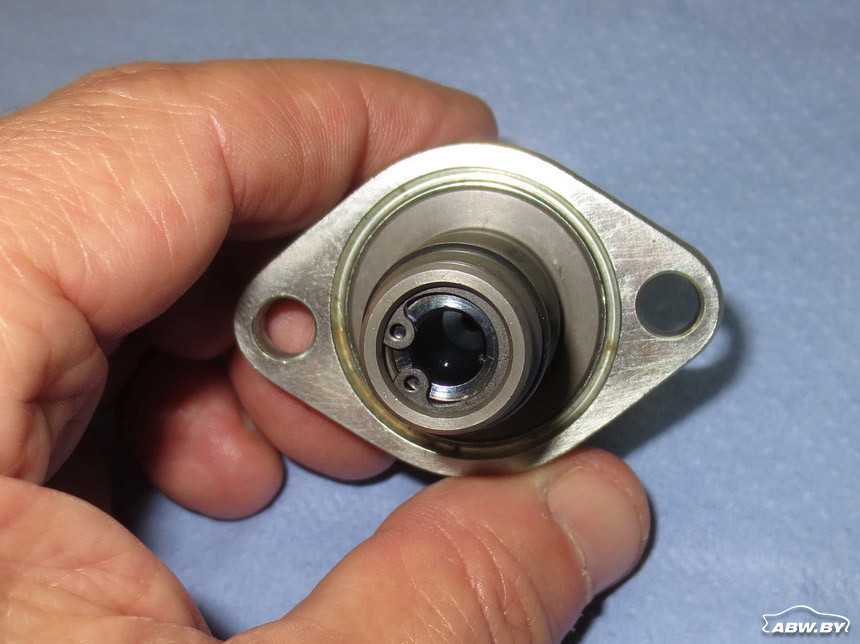

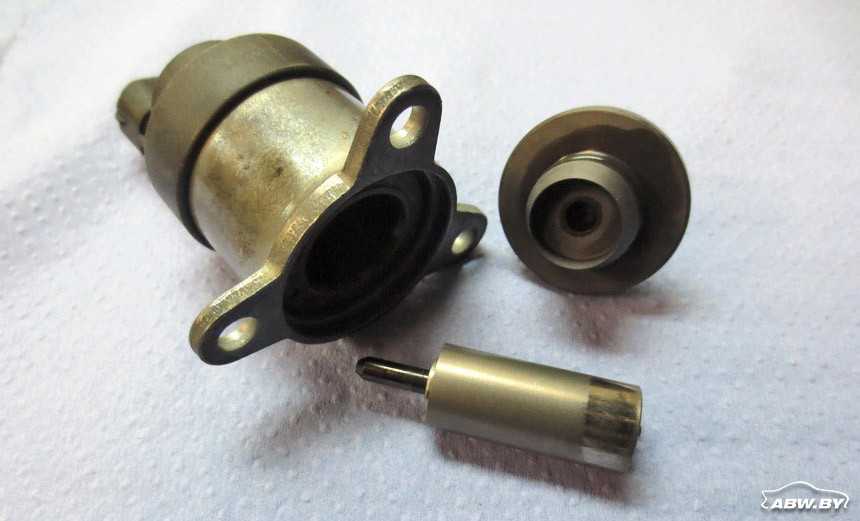

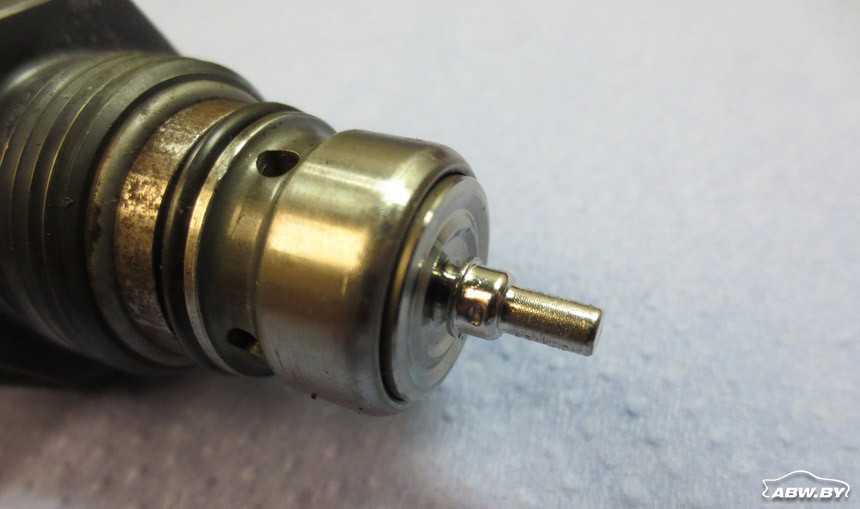

Дело в том, что у регулятора Bosch неразборная конструкция в отличие, например, от регулятора Denso, где предусмотрено стопорное кольцо.

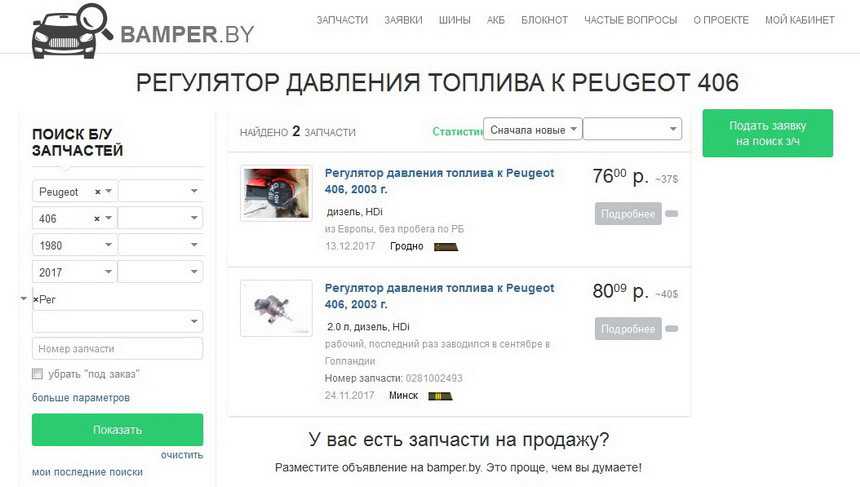

Пульс цен

Сергей БОЯРСКИХ Фото автора ABW.BY

Благодарим ООО “Автотехтрак” за консультации и помощь в организации фотосъемки

Признаки неисправности регулятора давления топлива

Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем. Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность

Так, признаки неисправности регулятора давления топлива следующие:

Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:

Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.

Ошибка регулятора давления топлива

Диагностические ошибки регулятора давления топлива

В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.

Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен». У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления». Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.

Узнать есть ли такой код ошибки в памяти ЭБУ поможет недорогой автосканер Scan Tool Pro Black Edition. Это устройство совместимо с большинством всех современных автомобилей имеющих разъем OBD-2. Достаточно при себе иметь смартфон с установленным диагностическим приложением.

Подключаться к блоку управления авто можно как по Bluetooth так и Wi-Fi. Scan Tool Pro имея 32-х разрядный чип и без проблем присоединиться, считает и сохранит все данные датчиков не только в двигателе, но и в коробке передач, трансмиссии, или вспомогательных системах ABS, ESP и т.д. Также с его помощью можно в режиме реального времени следить за показаниями давления топлива которые он передает на ECM автомобиля проделывая при этом ряд проверок.

Проверка отдельных элементов

Когда замер давления в топливной рампе показывает отклонение от нормы, нужно рассматривать следующие причины:

электробензонасос неспособен развивать требуемую производительность;
вышел из строя регулятор, отчего напор бензина в контуре снижается либо возрастает сверх нормы;
напрочь засорился фильтр тонкой очистки, препятствующий нормальному проходу топлива;
протекают изношенные клапаны форсунок – двигатель «заливает» топливом.

Один из способов проверки бензонасоса – передавить пассатижами шланг «обратки», находящийся в подкапотном пространстве. Когда обратная магистраль перекрыта, манометр должен показать не менее 5 Бар, с новым насосом – 6 Бар. Давление 4 Бар является критично низким.

Поскольку вышеописанная методика не дает абсолютно точный результат и применима не на всех моделях автомобилей, желательно проверить бензонасос путем прямого подключения манометра. Следует исключить другие элементы системы – трубопроводы, фильтр тонкой очистки и регулятор. Снимите заднее сиденье машины, доберитесь до агрегата и подсоедините измеритель к выходному штуцеру напрямую.

Если показания на рампе и на штуцере насоса выйдут одинаково низкими, меняйте перекачивающий агрегат. В противном случае проблему нужно искать в другом месте, следуя алгоритму:

Продуйте бензопровод и поменяйте фильтр, затем проведите испытания повторно.
Снова подключите манометр к рампе, заведите мотор и снимите со штуцера РДТ вакуумный патрубок (идет от всасывающего коллектора). Если напор не изменится, ставьте новый регулятор.
Чтобы убедиться в исправности форсунок, нужно померить и сравнить два показателя: давление на коллекторе с пережатым шлангом «обратки» и максимальный напор, создаваемый насосом при подключении напрямую. Если второе значение гораздо больше, часть давления теряется на форсунках.

Если вы обнаружили проблемы с потерей напора на самом коллекторе, демонтируйте рампу и проверяйте каждую форсунку отдельно. Неисправные детали по одной не меняются – придется покупать и ставить полный комплект.

Простейший способ проверить форсунки на предмет протекания – испытать в работе вместе с коллектором. Снимите рампу, не отсоединяя топливную магистраль, подложите ветошь и включите зажигание. Если клапаны форсунок износились и потеряли герметичность, с них начнет капать бензин. Рабочие элементы стоит проверить еще раз – с передавленным шлангом «обратки».

Аналогичные регуляторы и аварийный режим

Проверить, переходит машина в аварийный режим из-за регулятора или нет также можно. Для этого необходимо переставить любой аналогичный регулятор в машину, который схож по конструкционным особенностям с вашим.

Такая возможность обусловлена очень умной системой, которая регулирует давление при помощи электромагнита. Компьютер управляет клапаном при помощи силы тока на этот магнит. Чем больше даётся ток, тем больше открывается крышка регулятора. И так будет происходить до тех пор, пока регулятор не увидит в рейке нужное давление. Поэтому, вне зависимости от датчика, он все равно будет наращивать, чтобы получить необходимые параметры работы.

Нашим СТО проводились такие работы и соответственно, устанавливались разные регуляторы на машины. Например, регулятор с мерседеса может подойти даже на Renault Trafic. Чтобы проверить исправность, достаточно лишь снять обратку клапана регулятора и крутить стартером. Не должно быть никакой обратки.

Возникли проблемы с автомобилем?

Turbo Diesel Service готов помочь! Достаточно обратиться по указанным номерам телефонов или оставить свой номер для обратной связи!

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
наблюдается уменьшение чувствительности мотора;
наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
повышается уровень вредность (наличие СН и СО) выхлопных газов;
повышается расход топлива;
наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Принцип работы

Чтобы зафиксировать давление между входами и выходами форсунок, необходимо к его величине в рампе добавить отрицательное разрежение в коллекторе, куда выходят распылители форсунок. А поскольку глубина вакуума меняется в зависимости от нагрузки и степени открытия дроссельной заслонки, то отслеживать перепад нужно непрерывно, стабилизируя разницу.

Только тогда форсунки будут работать со штатными значениями своей производительности, и состав смеси не потребует глубокой и частой коррекции.

По мере увеличения разрежения на вакуумном патрубке РДТ, клапан будет приоткрываться, сбрасывая дополнительные порции бензина в обратку, стабилизируя зависимость от состояния атмосферы в коллекторе. Это дополнительная коррекция.

Основное регулирование происходит благодаря пружине, поджимающей клапан. По её жёсткости нормируется главная характеристика РДТ – стабилизируемое давление. Работа идёт по тому же принципу, если насос давит с избытком, то гидравлическое сопротивление клапана уменьшается, большее количество топлива сливается обратно в бак.

Напряжение на регуляторе давления тнвд

vovik19771 » 25 янв 2013, 15:18

vovik19771 » 25 янв 2013, 16:53

BlkDem » 25 янв 2013, 17:41

vovik19771 » 25 янв 2013, 17:50

BlkDem » 25 янв 2013, 17:58

Вот этот факт уже интересен. Топливную систему полностью, при этом, промывали?

План действий у тебя есть. Теперь немного “формалина”. Правилами форума регламентированы определенные действия перед созданием новой темы. Первое, что нужно делать, пользоваться поиском по форуму.Проблемы незапуска – это типовые проблемы, которые хорошо и подробно раскрыты в соответствующих темах.Например: Тема: Плохо заводится на холодную

Пока до утра время есть – читай. Много полезного узнаешь.

vovik19771 » 25 янв 2013, 18:05

BlkDem » 25 янв 2013, 18:08

vovik19771 » 26 янв 2013, 10:05

Всем прива,сейчас сменил топливный фильтр на всяк случай,вчера ставил в сугроб бутылку с моей солярой,как слеза. установил пробирки,акумулятор заряжен крутит бодро за 15 сек маслания стартером: 1- 1мл, 2-10мл,3-1мл,4-4мл., и при раскрутке с обратки тнвд льёт ручьём,а с аварийного норм(ни капли),и ещё напрягает жужжание клапана регулятора на тнвд. приговор. Максим ,наверно мона тему закрывать,я в другом разделе покопаю,а вторая форса 10мл за 15сек ет плохо помоему,как ты и говорил ребята здаров, пишу в етом же сообщении дабы не растягивать странички))), завел я аппарат куча эфира,думал поршня повылетають,ща молотит как часы и обороты держит,но если снть фишку с клапана регулятора на тнвд сразу заглох,ставлю фишку на место ноль полный, маслает впустую,вынимаю ключ с замка зажигания,вставляю кручу,ноль,снова вынимаю и навсяк случай нажал кнопку отпирания авто на штатном брелке,вставляю ключ, круть и затрещал дизель ровненько,попробовал енту процедуру ещё разок . так оно и есть. електрика чтоль глючит непойму.

Добавлено через 1 день 11 часов 26 минут 19 секунд: Заглушил авто,снова завёл,но крутить пришлось около 5-ти секунд и это при том,что двиг прогрет,на холодную не заведу скорее всего

BlkDem » 28 янв 2013, 05:00

Ну, в общем, ты сам все понял.

&nbspЗамечание от модератора: BlkDem

Закрыто. п.9

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
мультиметром;
манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

Завести двигатель.
Запомнить характер его работы (неисправный датчик дает троение мотору).
Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

Снять с датчика колодку.
Перевести мультиметр в режим измерения напряжения.
Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

При увеличении оборотов параметр напряжения от датчика должен увеличиваться до 5 В. Если узел неисправен, на самых высоких оборотах показания могут значительно отличаться как в большую (в 10 % случаев) так и в меньшую сторону. Это приводит к тому, что насос начинает нагнетать топливо и переходит на аварийный режим работы.

Проверка манометром

Для проверки датчика на работоспособность используют манометр, прибор для измерения давления в рампе и патрубках топливной системы, давления воздуха в шинах и прочее. Перед проверкой манометром необходимо отсоединить с системы вакуумный шланг и подключить прибор между штуцером и топливным патрубком.

Перед диагностикой необходимо уточнить значение давления для конкретного автомобиля по мануалу. Рабочее давление для бензиновых моторов колеблется в пределах 2.5–3 Атм. В процессе перегазовки давление опускается на 1–2 % от нормы, исправный клапан удерживает значение в рамках допустимого.

Принцип работы

Диагностика и проверка топливной системы своими руками

Диагностику топливной системы можно сделать практически на любом СТО, но кому хочется переплачивать за столь плевое дело? Поэтому давайте разберемся, как провести диагностику своими руками. Начинать проводить диагностику топливной системы необходимо с замера давления топлива в топливной рампе. На результатах замеров будет, вынес диагноз и выявлен виновник.

Проверка давления топлива своими руками

Что понадобится для проверки давления топлива:

Манометр со шкалой до 10 атм.
Шланг диаметром 10 мм.
Два хомута 20 мм.

Собираем прибор для проверки давления топлива своими руками необходимо. Одеваем шланг на штуцер манометра и закрепляем хомутом, так чтобы шланг плотно сидел на штуцере и не слетел при появлении давления.

Проверка Давления топлива осуществляется в нескольких режимах:

При включении зажигания.
При работе на холостом ходу.
При перегазовках.

Итак, приступаем непосредственно к проверки.

Сброс давления топлива в топливной рампе, способы:

Первый способ:

Снять штекер питания стакана бензонасоса (находится под задним сидением). Завести автомобиль со снятым штекером и дать ему поработать до того момента пока автомобиль не заглохнет.

Второй способ:

Вынуть предохранитель бензонасоса (находится под центральной панелью F3 (15A)). Завести автомобиль со снятым предохранителем и дать ему поработать до того момента пока автомобиль не заглохнет.

Под пластиковой крышкой предохранитель F3

После того как давление в топливной рампе сброшено можно приступать к замеру давления топлива.

Выкручиванием из рампы золотникового клапана.

Подключаем прибор для измерения давления топлива к штуцеру рампы и надежно стягиваем шланг хомутом.

Включаем зажигание на автомобиле и ждем пока бензонасос накачает топливо. Манометр должен показать давление не менее 3,6 бар ( для двигателя 1,5 литра не менее 2,8 бар).

Запускаем двигатель, показания манометра должны остаться на том же уровне или увеличиться.

Перегазовываем двигатель, показания манометра должны держаться на месте или увеличиваться.

Останавливаем двигатель, показания манометра должны немного упасть или не измениться, а так же допускается незначительное падение давления в рампе. Полностью давление в исправной топливной системе уходит в течение нескольких часов.

Замер давления топлива окончен, для быстрого сброса давления и установки золотникового клапана на место можно воспользоваться советами для сброса давления топлива в рампе.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

когда включено зажигание;
при холостых оборотах двигателя;
кода сброшена трубка регулятора давления топлива;
при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
при холостых оборотах двигателя — не менее 2,5 атмосфер,
когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Признаки неисправности регулятора давления топлива. Все, что нужно знать

движок работает крайне неустойчиво. Причем не «троит», как при проблемах со свечами; звук мотора неровный – не урчание, а словно поезд погромыхивает на стыках;
на холостых оборотах движок может и вовсе заглохнуть. Понятно, что такой симптом свойствен многим заболеваниям: неправильному монтажу приводного ремня, залитым свечам, засоренному карбюратору… Так что если наличествует только он – проверять, скорее всего, придется многие узлы;
при движении мотор работает рывками, наблюдаются «проваливания»;
ненормированный расход бензина (или дизельного топлива). Опять же, признак может говорить о разных проблемах, так что желательно «ставить диагноз» по совокупности симптомов;
в отработанных газах превышен уровень угарного газа (что проверяется соответствующим прибором или – просто «на нюх»);
при переключении на повышенную передачу разгон слабый, медленный. Машина теряет свойственную ей приемистость;
на педаль газа реакция с запозданием и слабая (если это не характерная черта вашего авто – для некоторых ВАЗов и «китайцев» такое поведение вполне нормативно).

Неуверенные в себе могут с новой деталью подъехать на СТО, но поверьте – ничего сложного от вас не потребуется. Берете ключ на 24 и шестигранник-«пятерку» и приступаете к выполнению ремонтных работ;
Отворачивается пробка штуцера на торце. Там есть кольцо-уплотнитель. Ежели оно порвано, потрескалось или растянулось – замените уплотнитель или всю пробку;
Из штуцера выкручивается золотник. Он аналогичен шинному, так что опознаете;
С регулятора снимается вакуумный насос;
Скручивается гайка – крепеж трубки топливного слива;
Удаляются болты – 2 штуки – которыми РДТ фиксируется на топливной рампе;
Штуцер регулятора вытаскивается из отверстия рампы, а сам регулятор снимается с трубки слива. Бывает, что кольцо-уплотнитель застревает в рампе. Его нужно аккуратно оттуда достать; если целое – надеть на новый РДТ; если порванное или с трещинами – заменить на новое.
