Что такое якорь в электродвигателе

Якорь — электродвигатель

Якорь электродвигателя состоит из вала, на который напрессовывается сердечник, набранный из лакированной электротехнической стали толщиной 0 5 мм, с пазами для обмотки, и коллектор. Обмотка якоря двухслойная с диаметральным шагом из провода марки ПЭЛШКО. Коллектор набирается из пластин красной меди, изолированных друг от друга миканитовыми прокладками. Армирование коллектора выполняется на пластмассе и осуществляется при помощи стальных колец, укладываемых перед опрессовкой коллектора в выточки, имеющие форму ласточкиного хвоста. Для предотвращения замыкания коллекторных пластин кольца перед укладкой изолируются лентой из стекловолокна. В результате армирования прочность коллектора увеличивается. Присоединение обмотки к коллектору производится так же, как и в двигателях постоянного тока.

Якорь электродвигателя разбирают в такой последовательности: отвертывают конусный ролик 4 ( см. рис. 82) с вала якоря; при помощи съемника спрессовывают подшипник 5 и вентилятор 8; снимают маслоотбойные кольца 2; заменяют негодные подшипники, снимают обмотку, наматывают новую, собирают якорь и электродвигатель. Центровку якоря по горизонтали производят крышкой ( заглушкой) 19 подшипника.

Якорь электродвигателя состоит из пакета пластин трансформаторной стали, якорной обмотки, вентилятора ( крыльчатки) и коллектора. Коллектор якоря имеет медные пластины ( ламели), между которыми положены прокладки из миканита.

Схема вращения натирочных.

Якорь электродвигателя состоит из пакета пластин трансфор-матерной стали, якорной обмотки, вентилятора ( крыльчатки) и коллектора.

Якорь электродвигателя вращается на двух подшипниках, расположенных в подшипниковых щитах. На валу якоря для охлаждения электродвигателя имеется центробежный вентилятор. Воздух засасывается через жалюзи крышек подшипникового щита со стороны коллектора, проходит через машину и выбрасывается вентилятором через решетки верхнего подшипникового щита.

Якорь электродвигателя вращается в двух самоустанавливающихся бронзографитовых втулках, пропитанных турбинным маслом.

Схема электробритвы Харьков.

Якорь электродвигателя собран из листов 7 такой же формы, как и якорь двигателя ДП-4. Катушки 6 обмотки якоря намотаны на зубцы сердечника и изолированы от них полосками электрокартона. Три выводных конца катушек якоря соединены между собой, а три другие припаяны к трем коллекторным пластинам, запрессованным в пластмассу.

Надетое на сердечник кольцо К соскакивает с сердечника при включении катушки в цепь переменного тока, а если его удерживать, то оно нагревается вихревыми токами.

Якорь электродвигателя и сердечник трансформатора по условиям своей работы находятся в переменном магнитном поле, поэтому в них должны циркулировать вихревые токи. Поскольку их изготовляют из ферромагнетиков, то, кроме потерь энергии на нагревание вихревыми токами, в них возникают еще и потери, обусловленные гистерезисом.

Якорь электродвигателя состоит из штампованных листов электротехнической стали, запрессованных на валу в виде пакета.

Каркасы электроаппаратных катушек из полиамида.

Якорь электродвигателя, спрессованный пластмассой в литьевой форме.

Принцип действия литьевой пресс-формы.

Ремонт якоря электродвигателя

Якорь – составная часть электрического двигателя, включающая в себя обмотку и контактные пластины, расположенные на барабане. Так как именно на этот узел при работе мотора приходится основная нагрузка, его неисправности – наиболее частая причина сбоев в работе всей электромашины. Из-за постоянного движения якорь изнашивается быстрее других частей, поэтому требует регулярного обслуживания и своевременного ремонта или перемотки. Игнорирование проблем приведет к необходимости замены двигателя, что является куда более дорогостоящей и хлопотной процедурой.

Частые неполадки якоря двигателя

В целом наиболее часто из строя выходят следующие детали:

  • контактные пластины. Со временем они могут истереться или поцарапаться, нарушится геометрия их поверхности. Изолятор, залитый между ними, может начать выступать наружу и задевать другие составные части двигателя при движении, что приводит уже к их износу и разрушению. Также пластина может просто вылететь при нарушении условий использования или сильной изношенности;
  • обмотка. Провода перегорают при большинстве серьезных поломок двигателя, также они могут износиться, перетереться, что станет причиной пробоя, или обуглиться. В случае неисправности проводов проводится перемотка якоря электродвигателя, при которой они заменяются на аналогичные по свойствам, сечению и составу.

Проблемы с якорем можно отследить по характерным симптомам: искрение, отказы, падение производительности или нагрев корпуса. При наличии биений есть смысл проверить узел на наличие люфтов и проблем с фиксацией.

Каким образом происходит ремонт

Перед ремонтными работами проводится тщательная диагностика, позволяющая определить какая деталь вышла из строя. Если речь о плановом ремонте, в первую очередь осматриваются и при необходимости заменяются наиболее подверженные износу узлы. Если же работы экстренные или ситуационные, предварительно происходят прозвон и измерение сопротивления с целью понять, где именно возникла неполадка. После чего двигатель разбирается, поврежденная деталь ремонтируется либо заменяется на аналогичную. Мастера также проводят чистку якоря от возможного нагара или пыли, возникшей из-за истирания деталей. Это позволяет повысить безопасность оборудования и восстановить его КПД.

Наше предложение

Если Вам интересен ремонт якоря электродвигателя, замена обмотки в Москве, Санкт-Петербурге и других городах, свяжитесь с представителями ООО ПО «Электромашина». Мы работаем на собственных мощностях, делаем упор на качество и профессионализм, ремонтируем и восстанавливаем разные типы электрических машин.

Этапы работ

Ремонт электрических машин в ООО ПО «Электромашина» предусматривает:

  • Приемку оборудования и его доставку в ремонтный цех.
  • Присвоение каждому заказу порядкового номера.
  • Диагностику состояния полученного электродвигателя или генератора.
  • Окончательный расчет стоимости ремонта, определяемый по результатам диагностирования.
  • Если требуется – согласование рассчитанной суммы с заказчиком до выставления счета.
  • Если клиент согласен с ценой – выставление счета.
  • Проведение полного объема ремонтных работ.
  • Оплату заказчиком стоимости услуги.
  • Возможность для клиента уточнять степень готовности оборудования и иметь представление о том, на каком этапе находится ремонт.
  • Самовывоз отремонтированного электродвигателя либо генератора или заказ доставки отремонтированной техники по указанному адресу в любой регион России. Чтобы забрать заказ, нужно предъявить акт приема оборудования в ремонт, доверенность и реквизиты предприятия-заказчика.

Статьи оо ремонте бытовой техники Проф-Рем-Тех

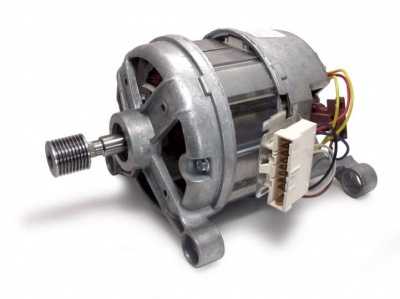

Устройство мотора стиральной машины

Универсальный коллекторный электродвигатель состоит из неподвижной (статор с обмоткой возбуждения) и подвижной части (якорь). Якорь электродвигателя вращается в подшипниках, устанавливаемых в подшипниковых щитах. Статор электродвигателя служит одновременно корпусом и набирается из покрытых лаком листов электротехнической стали толщиной 0,5 мм. Пакет статора собирается из фигурной листовой электротехнической стали, образующей два полюса, на которые надеваются катушки обмотки возбуждения. Обмотка возбуждения соединяется последовательно с обмоткой якоря.

Якорь электродвигателя состоит из вала, на который напрессовывается сердечник с пазами для обмотки, набранный из покрытых лаком листов электротехнической стали, и коллектор. Коллектор набирается из медных пластин, изолированных друг от друга миканитовыми прокладками.

В стиральных машинах вращение от коллекторного электродвигателя на шкив оси барабана передается с помощью ременной передачи.

Принципиальная схема и кривая изменения вращающего момента коллекторного электродвигателя приведены на&nbsp

Обмотка возбуждения коллекторного двигателя на полюсах статора включается последовательно с обмоткой якоря, и величина силы тока в них одинакова. Во многих моделях двигателей обмотка возбуждения разделяется на две части, включаемые с разных сторон якоря, что позволяет снизить радиопомехи.

При подключении электродвигателя к сети переменного тока по обмоткам возбуждения и якоря протекает ток, возбуждающий пульсирующий магнитный поток Ф. В результате взаимодействия

магнитного потока Ф и токов в обмотке якоря возникает крутящий момент М, и электродвигатель начинает вращаться. Момент М имеет все время одно направление, одновременно с изменением направления магнитного потока возбуждения изменяется и направление тока в обмотке якоря. Изменение направления вращения якоря осуществляется переключением концов обмотки возбуждения или обмотки якоря.

Асинхронные однофазные электродвигатели отличаются от коллекторных простотой конструкции, большей надежностью и дешевизной. Скорость вращения вала асинхронного электродвигателя с двумя обмотками равна 2800 об/мин. Эта скорость кратным образом зависит от числа обмоток: при 16 обмотках (8 парах) скорость в 8 раз меньше, чем при одной паре обмоток и равна 350 об/мин.

Однофазный асинхронный электродвигатель состоит из неподвижного статора и вращающегося ротора. Статор электродвигателя выполняется цилиндрическим и набирается из листов электротехнической стали. В пазы статора помещаются две однофазные обмотки: рабочая и пусковая. Ротор представляет собой цилиндрический сердечник, набранный из круглых пластин с отверстиями по окружности. Стержни, соединяющие пластины ротора, замыкаются кольцами. Сердечник ротора напрессовывается на вал.

По способу запуска однофазные асинхронные электродвигатели разделяются на двигатели с пусковой обмоткой повышенного сопротивления, отключаемой сразу после разгона ротора, двигатели с конденсаторным пуском и конденсаторные с пусковыми короткозамкнутыми витками на расщепленных полюсах.

Двигатели с пусковой обмоткой повышенного сопротивления просты по конструкции и дешевы, не имеют дополнительного фазосдвигающего элемента. Время подключения пусковой обмотки к сети обычно не превышает 5 сек. Двигатели имеют достаточно хорошие пусковые характеристики (кратность начального пускового момента — до 1,5), однако кратность пускового тока достигает 10 и более. К недостаткам двигателей данного типа следует отнести пониженную надежность по сравнению с конденсаторными двигателями возможного выхода из строя пусковой обмотки.

Для улучшения пусковых характеристик последовательно с пусковой обмоткой включается пусковой конденсатор (рис. 1.9.4), наличие которого приводит в увеличению сдвига фаз и пускового крутящего момента. После пуска конденсатор отключается, поэтому все остальные характеристики двигателя сохраняются такими же, как и у двигателя с пусковой обмоткой повышенного сопротивления.

i rSi TifcVv i.11

Рис. 1.9.4. Схемы запуска электродвигателя

а) схема с пусковой обмоткой; б) схема с пусковым конденсатором. М — основная обмотка, А — пусковая обмотка

Реверс направления вращения электродвигателя, необходимый на этапе стирки для попеременного вращения барабана в разные стороны, осуществляется путем переключения обмоток электродвигателя (рис. 1.9.5).

Управление

Не трудно понять, что если изменить полярность напряжения, то направление вращения якоря также изменится. Это позволяет легко управлять электромотором, манипулируя полярностью щеток.

Механическая характеристика

Рассмотрим график зависимости частоты от момента силы на валу. Мы видим прямую с отрицательным наклоном. Эта прямая выражает механическую характеристику электродвигателя постоянного тока. Для её построения выбирают определённое фиксированное напряжение, подведённое для питания обмоток ротора.

Примеры механических характеристик ДПТ независимого возбуждения

Особенности ремонта коллекторных приводов

У данного типа электромашин чаще возникают механические неисправности. Например, стирание щеток или засорение контактов коллектора. В таких ситуациях ремонт сводится к чистке контактного механизма или замене графитовых щеток.

Тестирование электрической части сводится к проверке сопротивления обмотки якоря. В этом случае щупы прибора двум соседним контактам (ламелям) коллектора, после снятия показаний производится измерение далее по кругу.


Проверка обмотки якоря коллекторного электродвигателя

Отображенное сопротивление должно быть примерно одинаковым (с учетом погрешности прибора). Если наблюдается серьезное отклонение, то это говорит, что имеет место быть межвитковое КЗ или обрыв, следовательно, необходима перемотка.

Как прозвонить якорь генератора мультиметром

Отдельно стоит разобрать диагностику неполадок или как прозвонить якорь генератора мультиметром для выявления поломок. Эта важная часть автомобиля снабжает остальные энергией, поэтому нарушения исправности работы будут заметны невооруженным глазом

Очень важно своевременно найти и устранить проблему, так ка это может негативно сказаться на состоянии авто

Признаками нарушений работы якоря генератора могу быть разряжающийся аккумулятор, гул, сильное нагревание статора, появление горелого запаха и свечение сигнальной лампы. При появлении хотя бы одного из этих явлений, можно обратиться к тем, кто делает ремонт стартеров автомобилей, для подтверждения и решения проблемы.

Проверка якорного узла и остальных частей генератора поста. К аккумулятору выключенного авто соблюдая полярность присоединяем щупы прибора. В режиме вольтметра смотрим на показатели напряжения. После этого, заводим машину и снова сверяем показатели. Величина напряжения, подаваемого на клеммы, отличается у разных автомобилей, поэтому перед началом процедуры уточните их нормальные показатели.

Увеличение и уменьшение показателя напряжения свидетельствуют об имеющихся в генераторном узле неисправностях. Прозвон мультиметром является первичным способом диагностировать неполадки в работе машины и приступить к поиску проблем.

статор электродвигателя

Что такое асинхронный электродвигатель знает практически каждый человек, который хоть немного имеет отношение к технике. А вот как именно он работает и из чего состоит, знает не так много, даже тех, кто работает и использует такие двигателя. В статье будут детально рассмотрены основные составные части и принцип работы. Дадим ответы на вопросы:

  • Что такое статор ЭД и его назначение?
  • Что такое якорь в двигателе?
  • Что такое обмотки возбуждения?

Трехфазный асинхронный электродвигатель был изобретен русским, ученным М. О. Доливо-Добровольский, в 1889 году. Его основное предназначение – преобразование электрической энергии в механическую. благодаря свое эффективной работе и низкой стоимости он является одним из самых выпускаемых двигателей. Еще, соей популярности они обязаны, простоте своей эксплуатации.

Асинхронный электродвигатель применяется во всех отраслях промышленности. Их массово применяют для бытовых приборов. Как правило, используют двигателя, которые работают на переменном токе. Встретить их можно даже в детских игрушках.

Принцип работы основан на двух законах: магнитной индукции и законе Ампера. Первый закон описывает появление электродвижущих сил, под влиянием изменения магнитного поля, создаваемого статором. Второй закон описывает работу ротора, которая заключается в электрических зарядах, поступающих к проводнику, которые находятся внутри магнитного поля и объясняет распределение движущихся сил.

Принцип работы асинхронного двигателя

Принцип действия асинхронного электродвигателя заложен в его названии (не синхронный). То есть статор и ротор при включении создают вращающиеся с разной частотой магнитные поля. При этом частота вращения магнитного поля ротора всегда меньше частоты вращения магнитного поля статора.

Чтобы более наглядно представить себе этот процесс, возьмите постоянный магнит и покрутите его вокруг своей оси возле медного диска. Диск с небольшим отставанием начнет вращаться вслед за магнитом. Дело в том, что при вращении магнита в структуре диска возбуждаются токи Фуко (индукционные токи), движущиеся по замкнутому кругу. По сути они являются токами короткого замыкания, разогревающими металл. В диске «зарождается» собственное магнитное поле, в дальнейшем взаимодействующее с полем магнита.

В асинхронном двигателе для получения вращающегося поля используются обмотки статора. Магнитный поток, образованный ими, создает ЭДС в проводниках ротора. При взаимодействии магнитного поля статора и индуцируемого тока в обмотке ротора создается электромагнитная сила, приводящая во вращение вал электродвигателя.

Пошагово процесс выглядит следующим образом:

  1. При запуске двигателя магнитное поле статора пересекается с контуром ротора и индуцирует электродвижущую силу.
  2. В накоротко замкнутом роторе возникает переменный ток.
  3. Два магнитных поля (статора и ротора) создают крутящий момент.
  4. Крутящийся ротор пытается «догнать» поле статора.
  5. В тот момент, когда частоты вращения магнитного поля статора и ротора совпадут, электромагнитные процессы в роторе затухают и крутящий момент становится равным нулю.
  6. Магнитное поле статора возбуждает контур ротора, который к этому моменту снова отстает.

То есть ротор всегда медленнее магнитного поля статора, что и обеспечивает асинхронность.

Поскольку ток в роторе индуцируется бесконтактно, отпадает необходимость установки скользящих контактов, что делает асинхронные двигатели более надежными и эффективными. Изменяя направление тока в одной из обмоток (для этого нужно поменять фазы на клеммах), вы можете «заставить» мотор вращаться в ту или другую сторону.

Направление электромагнитной силы легко определить, вспомнив школьный курс физики и воспользовавшись «правилом левой руки».

На частоту вращения магнитного поля статора влияет частота питающей сети и число пар полюсов. Поскольку число пар полюсов зависит от типа двигателя и остается неизменным, то, если вы хотите изменить частоту вращения поля, необходимо изменить частоту питающей сети с помощью преобразователя.

Диагностика внутренних частей

Обмотка якоря электродвигателя не должна иметь нагара, тёмных пятен, похожих на последствия перегрева. Поверхность контактных частей и области зазора не должна быть зосоренной. Мелкие частицы снижают мощность двигателя и повышают ток. Не стоит производить разборку приборов с включенной в сеть вилкой в целях безопасности проведения работ.

Рекомендуется проводить съемку процесса разборки для исключения сложностей при обратном процессе. Либо можно записывать на листок каждый шаг своих действий. Допускается некоторый износ щеток, ламелей. Но при обнаружении царапин следует выяснить причину их происхождения. Возможно, этому поспособствовала трещина в корпусе, которую можно заметить только при нагрузке.

Виды электромеханических устройств

Статор — понятие и принцип действия

Используют ротор в таких электромеханических устройствах, как двигатели, работающие на постоянном и переменном электрическом токе, генераторы.

Агрегаты, работающие на переменном токе

К таким агрегатам относятся различные электродвигатели. Наиболее распространенная модель данного устройства состоит из следующих частей:

  • Алюминиевый или чугунный ребристый корпус с монтажной коробкой для подключения обмоток статора и ротора;
  • Статор – неподвижная часть в виде полого цилиндра, расположенная внутри корпуса. Обмотка статора состоит из 3 пар расположенных друг напротив друга намотанных в пазы корпуса катушек из медного изолированного провода
  • Цельнометаллический цилиндрический ротор с валом и пазами, в которые впаяны обладающие высокой токопроводящей способностью алюминиевые стержни.

Вращается ротор на двух опорных подшипниках, запрессованных на его валу. Охлаждение работающего на больших оборотах электродвигателя происходит, благодаря крыльчатке – небольшому вентилятору, состоящему из множества лопастей и расположенному на одном из концов вала ротора. Также эффективному охлаждению работающего агрегата способствует ребристая структура алюминиевого корпуса.

Принцип работы подобного двигателя заключается в следующем:

  1. При подключении тока к агрегату он попеременно проходит через одну из трех пар катушек статора.
  2. При протекании по парам статорных катушек электрического тока они создают магнитное поле, силовые линии которого пересекают ротор.
  3. Попеременно запитываемые пары катушек создают подвижное магнитное поле, которое по закону электромагнитной индукции провоцирует появление в неподвижных металлических стержнях ротора электрического тока.
  4. Индуцированный ток в роторе приводит к появлению силы, выталкивающей его из магнитного поля статора. Так как частота подачи тока на катушки статора в среднем составляет порядка 30 импульсов в секунду, появившаяся в роторе выталкивающая сила приводит к его вращению с большой скоростью.

Важно! В зависимости от одновременности вращения ротора и порождающего это движение магнитного поля электрический двигатель переменного тока может быть синхронный (ротор агрегата вращается синхронно с магнитным полем статора) и асинхронный (вращение якоря не синхронизировано с движением магнитного поля статора). Первый вид отличается высокой мощностью и надежностью, в то время как второй характеризуется большим разнообразием конструкций и областей применения

Машины постоянного тока

Наиболее распространенный электродвигатель постоянного тока щеточного вида представляет собой электрический агрегат, состоящий из:

  • Чугунного корпуса с ребрами охлаждения и специальным монтажным коробом для подключения обмоток агрегата;
  • Вала из прочной инструментальной стали с двумя подшипниками;
  • Якоря, состоящего из сердечника (набора пластин из специальной электротехнической стали), якорной обмотки (размещенных в пазах сердечника катушек из медного провода);
  • Индуктора, состоящего из полюсов возбуждения с намотанными на них катушками из медного провода;
  • Коллектора – расположенных на валу медных пластин, к которым подключаются выводы катушек якорной обмотки;
  • Подпружиненных графитовых или металлографитовых щеток (щеточной группы).

Охлаждается такой двигатель, как и аналог, работающий от переменного тока, – расположенной на валу крыльчаткой.

Важно! В отличие от электродвигателя переменного тока частотой вращения ротора в таком силовом агрегате управляет специальный блок, который при помощи установленного на валу датчика Холла определяет положение ротора и его скорость. Работает подобный агрегат следующим образом:

Работает подобный агрегат следующим образом:

  1. На обмотку возбуждения подается напряжение, создавая тем самым постоянное магнитное поле;
  2. Через щетки и коллектор напряжение подается на катушки сердечника якоря – возникающее при этом магнитное поле отталкивается от такого же, образованного индуктором, вследствие чего двигатель начинает вращаться («запускается»);
  3. Впоследствии при вращении через щетки запитываются остальные катушки якорной обмотки, что приводит к равномерному вращению якоря с определённой скоростью.

Останавливают вращение такого агрегата прекращением подачи напряжения на щеточную группу.

Помимо описанных выше электромоторов, к машинам, работающим на постоянном токе, относится также роторный стартер – устройство, необходимое для запуска бензиновых и дизельных автомобильных двигателей внутреннего сгорания.

Конструкция

Конструкция асинхронного двигателя, пожалуй, самая простая среди его аналогов. Он состоит из ротора и статора. Зачастую на статоре расположена трёхфазная обмотка, исключение составляют двигатели, предназначенные для работы в однофазной сети с двухфазной обмоткой или с рабочей и пусковой обмоткой. Статор состоит из металлического корпуса и сердечника с обмотками (собственно их называют обмоткой статора).

Так как двигатель питается переменным током, возникает проблема, связанная с потерями на блуждающие токи (т.н. токи Фуко), для этого сердечник статора набирают из тонких пластин. Стальные пластины для предотвращения контакта друг с другом изолируются окалиной, скрепляются лаком. Ток, протекающий в обмотках статора, называют током статора.

Корпус статора закрывается с двух сторон подшипниковыми щитами, в них, соответственно, устанавливаются подшипники скольжения или качения, в зависимости от мощности и размеров машины. Подшипники закрываются крышками, это нужно для их смазки, обычно используют пластичную смазку, как литол, солидол и подобные.

Реже, в больших и мощных электрических машинах могут использоваться опорные подшипники скольжения с циркуляционной системой смазки (жидкостная смазка). В них маслонасос закачивает масло, в рабочем режиме ротор таких машин скользит по тонкой масляной плёнке, подобно тому, как это происходит во вкладышах на ДВС.

По конструкции корпуса и типу крепления различают двигатели на лампах или с фланцевым креплением, также бывают с комбинированным типом крепления — с лапами и фланцем.

В зависимости от типа двигателя вал из него может выходить как с одной, так и с обеих сторон. К нему присоединяется исполнительный механизм, для этого конец выполняется конической или цилиндрической формы или с проточкой для установки шпонки и соединения с исполнительным механизмом.

В большинстве электродвигателей используется принудительное воздушное охлаждения. Для этого на корпусе продольно располагаются рёбра, а на другом конце вала устанавливается крыльчатка вентилятора охлаждения. Во время работы двигателя она вращается и прогоняет воздух вдоль рёбер, забирая тепло от статора.

История появления якоря

Появился якорь в том виде, в каком мы его себе представляем еще в далеком Vст. о н.э. Плиний приписывает изобретение якоря греку Евлампию, а другие говорят, что его изобрел царь Мидас.

В античное время якоря делали из дерева. Деревянное тело якоря — веретено вставляли в середину деревянной поперечины — штока,
по всей длине которого проходило отверстие его выжигали раскаленным металлом и заполняли свинцом.

Иногда на конце штока, тоже заполненного свинцом, делали железный рог. Позднее были введены (возможно, Плинием или философом Анахарсисом) второй рог на якоре и треугольные стрелообразные накладки на рогах — лапы.

Шток нужен был для того, чтобы рога якоря не ложились на дно слишком горизонтально.

Римляне делали его из сплава свинца и сурьмы а потом закрепляли на веретене при помощи двух прямоугольных отверстий.
Такой якорь нашли в озере Неми.
Сейчас известно много экземпляров похожих штоков. Предполагается, что якоря похожего типа применялись довольно длительное время.

С развитием техники выплавки железа якорь начинают делать железным, хотя штоки могли быть и металлическими или деревянными. На обоих концах веретена у этих якорей было по рыму. Предназначение нижнего рыма до сих не найдено, считают что он служил для крепления якоря у борта.
На озере Неми был найден якорь который был полностью изготовленный из железа а шток его был подвижным, как на более поздних, адмиралтейских якорях.

Как проверить коллекторный электродвигатель- редкие поломки

Гораздо реже происходит обрыв или выгорание в обмотках или в местах их подключения, оплавление или замыкание графитовой пылью ламелей коллектора.
В большинстве случаев это удается определить внешним осмотром

При этом обращайте внимание на:

  • Целостность обмоток.
  • Почернение обмоток либо всей, либо ее части.
  • Надежность контактов выводов проводов с ламелями коллектора. При необходимости перепаяйте.
  • Забита ли графитовой пылью пространство между ламелями. Если да то почистите.
  • Наличие характерного запаха горения изоляции проводов.

Если обнаружено
визуально повреждение обмотки стартера или якоря, то их потребуется заменить на новые или сдать в перемотку.

Реверсирование, утечка двигателя была бы в порядке, потому что никакого прохода через мультиметр не было определено, однако, недопустимо, потому что положительная оценка изоляции обмотки требует в любом случае специального устройства для измерения изоляции. Чтобы сравнить сами обмотки, вы должны измерить сопротивление каждой из трех обмоток и сравнить их с другими обмотками. При необходимости существующие существующие мосты должны быть удалены на зажимном блоке для измерения. Обмотки должны иметь одинаковые сопротивления.

Однако некоторые различия возникают почти всегда, потому что даже фабрики здесь и там неряшливые работы, а иногда и наматывание более или менее завершаются. Однако различия не должны быть слишком большими и не должны превышать 3-4%. Если различия выше этого, двигатель по крайней мере опасен. Для очень маленьких двигателей разница может быть несколько выше. Измерение с более крупными двигателями имеет мало смысла, потому что двигатели намотаны толстыми проводами, а обмотки имеют только малые сопротивления.

Но не всегда визуально возможно определить повреждение обмоток, поэтому следует воспользоваться мультиметром для этих целей.

Основные технические характеристики

В зависимости от класса электродвигателя, его технические характеристики меняются. В рамках данной статьи не ставится задача приведения параметров всех существующих классов двигателей. Мы остановимся на описании основных технических характеристик для электромоторов классов 56 А2 – 80 В2.

В этом небольшом промежутке на линейке моделей эелектромоторов с короткозамкнутыми роторами можно отметить следующее:

Мощность составляет от 0,18 кВт (класс 56 А2) до 2,2 кВт (класс 80 В2).

Ток при максимальном напряжении – от 0,55 А до 5А.

КПД от 66% до 83%.

Частота вращения вала для всех моделей из указанного промежутка составляет 3000 об./мин.

Технические характеристики конкретного двигателя указаны в его паспорте.

Асинхронные электродвигатели

Благодаря дешевизне и простоте конструкции электрические машины такого типа получили самое широкое распространение. Их принципиальное отличие – наличие так называемого скольжения. Это разность между частотой вращения магнитного поля неподвижной части электрической машины и скоростью вращение ротора. Напряжение на вращающейся части индуцируется за счет переменного магнитного поля обмоток статора двигателя. Вращение вызывает взаимодействие поля электромагнитов неподвижной части и магнитного поля ротора, возникающего под влиянием наведенных в нем вихревых токов. По особенностям обмоток статора выделяют:

  • Однофазные двигатели переменного тока. Двигатели такого типа требуют для пуска наличия внешнего фазосдвигающего элемента. Это может быть пусковой конденсатор или индуктивное устройство. Область применения однофазных двигателей – маломощные приводы.
  • Двухфазные электрические машины. Такие двигатели имеют 2 обмотки со смещенными относительно друг друга фазами. Их также используют для бытовых устройств и оборудования, имеющего небольшую мощность.
  • Трех- и многофазные электродвигатели. Наиболее распространенный тип асинхронных машин. Электрические двигатели такого типа имеют от 3-х и более обмоток статора, сдвинутых по фазе на определенный угол.

По конструкции ротора асинхронные электрические машины делят на двигатели с короткозамкнутым и фазным ротором.

Обмотка ротора электрических машин первого типа представляет собой несколько неизолированных стержней, выполненных из сплавов меди или алюминия, замкнутых с двух сторон кольцами (конструкция “беличья клетка”). Асинхронные двигатели такого типа обладают следующими преимуществами:

  • Достаточно простая схема пуска. Такие электрические машины можно подключать непосредственно к электрической сети через аппараты коммутации.
  • Допустимость кратковременных перегрузок.
  • Возможность изготавливать электрические машины высокой мощности. Двигатель такого типа не содержит скользящих контактов, препятствующих наращиванию мощности.
  • Относительно простое ТО и ремонт. Асинхронные электромашины имеют несложную конструкцию.
  • Невысокая цена. Двигатели асинхронного типа стоят дешевле синхронных машин и ДПТ.

Электрические машины с короткозамкнутым ротором имеют свои недостатки:

  • Предельная скорость вращения составляет не более 3000 об/мин при входе в синхронный режим.
  • Технически сложная реализация регулирования частоты вращения.
  • Высокие пусковые токи при прямом запуске.

Электродвигатели с фазным ротором частично лишены недостатков, присущих машинам с ротором конструкции “беличья клетка”. Вращающаяся часть электрической машины такого типа имеет обмотки, соединенные в схему “звезда”. Напряжение подводится к обмотке через 3 контактных кольца, закрепленных на роторе и изолированных от него.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
