Задумывались ли вы когда-нибудь, как добиться максимальной эффективности от дизельного двигателя? Ведь от правильной работы топливной системы зависит не только мощность и экономичность, но и долговечность мотора. Более 80% современных дизельных двигателей Mitsubishi используют систему Common Rail, которая значительно улучшает их характеристики. В этой статье мы подробно рассмотрим устройство, принцип работы, особенности обслуживания и типичные неисправности дизельных двигателей Mitsubishi с системой Common Rail, чтобы вы могли поддерживать свой автомобиль в отличном состоянии.
Общий принцип работы дизельного двигателя
Дизельный двигатель – это двигатель внутреннего сгорания, в котором воспламенение топливовоздушной смеси происходит не от искры, а от сжатия воздуха. В отличие от бензинового двигателя, в дизеле используется более высокая степень сжатия, что позволяет достичь более высокой эффективности. Воздух сжимается в цилиндре, нагревается до высокой температуры, и затем в него впрыскивается топливо, которое самовоспламеняется. Это обеспечивает более полный сгорание топлива и, как следствие, большую мощность и экономичность.
Система Common Rail: эволюция и преимущества
История развития систем впрыска топлива в дизельных двигателях – это постоянный поиск повышения эффективности и снижения вредных выбросов. От механических ТНВД (топливных насосов высокого давления) инженеры перешли к системам с электронным управлением, и Common Rail стала настоящим прорывом. Первые системы Common Rail появились в конце 1990-х годов, а в 2001 году Mitsubishi начала использовать эту систему в двигателе 4D56. Главное преимущество Common Rail – это возможность точного управления процессом впрыска топлива, что позволяет оптимизировать сгорание и снизить выбросы вредных веществ. Кроме того, Common Rail обеспечивает более плавную работу двигателя и снижение шума.

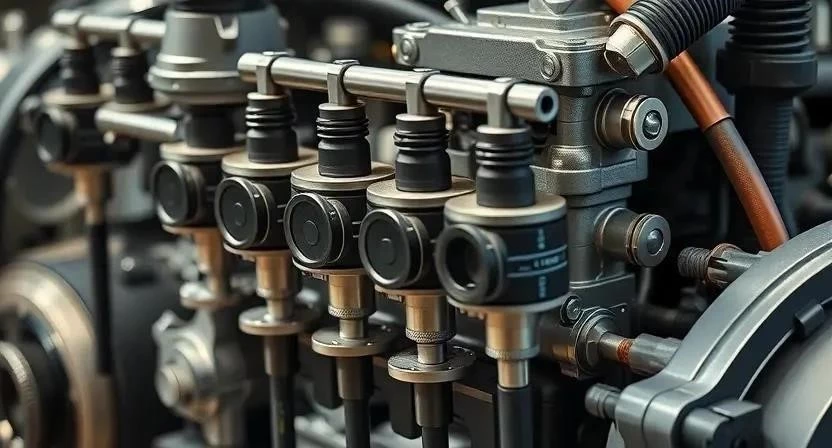

Устройство системы Common Rail Mitsubishi
Система Common Rail Mitsubishi состоит из нескольких ключевых компонентов. Начнем с топливного бака, где хранится дизельное топливо. Оттуда топливо поступает к топливному насосу высокого давления (ТНВД), который создает необходимое давление для впрыска. Далее топливо под высоким давлением подается в топливную рампу (common rail), которая представляет собой трубу, соединяющую ТНВД и форсунки. Форсунки, управляемые электронным блоком управления (ECU), впрыскивают топливо в цилиндры. Для контроля работы системы используются различные датчики, такие как датчик давления топлива, датчик температуры топлива и датчик положения коленчатого вала.
Вот таблица с основными техническими характеристиками системы Common Rail Mitsubishi:
| Параметр | Значение |
|---|---|
| Давление в топливной рампе | 1600 — 2000 бар |
| Тип форсунок | Пьезоэлектрические или соленоидные |
| Тип ТНВД | Радиальный или осевой |
| Точность впрыска | Высокая |
| Управление | Электронное |
| Диагностика | Через OBD-II |
Принцип работы системы Common Rail Mitsubishi
Процесс подачи топлива в системе Common Rail Mitsubishi начинается с работы ТНВД, который создает высокое давление. Затем топливо под давлением поступает в топливную рампу, где оно находится в постоянной готовности к впрыску. Электронный блок управления (ECU) определяет оптимальный момент и количество впрыскиваемого топлива, основываясь на данных от датчиков. Форсунки, получив сигнал от ECU, открываются и впрыскивают топливо в цилиндры. Впрыск топлива происходит в несколько этапов: предварительный впрыск, основной впрыск и дожигающий впрыск. Это позволяет оптимизировать процесс сгорания и снизить выбросы вредных веществ.
Особенности системы управления топливом Mitsubishi 4D56
Двигатель Mitsubishi 4D56 имеет свои конструктивные особенности в системе управления топливом. В отличие от некоторых современных двигателей, в 4D56 используется ремень ГРМ для привода газораспределительного механизма. Кроме того, в некоторых модификациях двигателя используется механический ТНВД, хотя большинство версий оснащены системой Common Rail. Применение ремня ГРМ требует регулярной проверки и замены, чтобы избежать обрыва и повреждения двигателя. Честно говоря, я тоже поначалу не придавала этому значения, пока однажды не столкнулась с серьезными последствиями. Механический ТНВД, хоть и менее точен, чем Common Rail, отличается надежностью и простотой обслуживания.

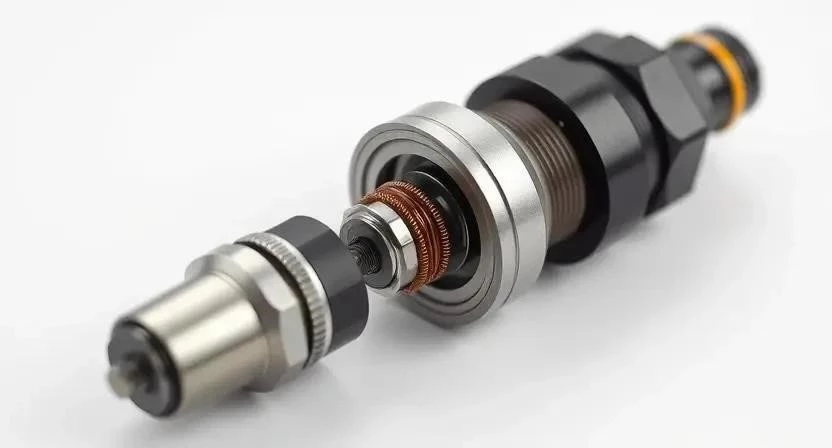

Пьезоэлектрические инжекторы: повышение точности впрыска
Пьезоэлектрические инжекторы – это один из ключевых элементов системы Common Rail, обеспечивающих высокую точность впрыска топлива. Принцип их работы основан на использовании пьезоэлектрического эффекта: при подаче электрического напряжения на пьезоэлемент, он деформируется, открывая или закрывая клапан форсунки. Преимущества пьезоэлектрических инжекторов – это высокая скорость срабатывания, точность дозирования топлива и возможность многократного впрыска. Однако, они более чувствительны к загрязнению топлива и требуют более тщательного обслуживания. Слушай, если ты заметил, что двигатель работает неровно, возможно, проблема в форсунках.
Диагностика системы Common Rail Mitsubishi
Типичные неисправности системы Common Rail Mitsubishi включают в себя проблемы с форсунками, ТНВД, датчиками и топливной рампой. Для диагностики неисправностей используются специальные инструменты, такие как диагностический сканер, манометр для измерения давления топлива и ультразвуковой тестер форсунок. При диагностике важно проверить давление в топливной рампе, работу форсунок, состояние топливного фильтра и наличие ошибок в электронном блоке управления. Я сама однажды потратила кучу времени на поиск неисправности, пока не подключила сканер и не обнаружила ошибку в датчике давления топлива.
Вот таблица с типичными неисправностями и методами их устранения:
| Неисправность | Причина | Метод устранения |
|---|---|---|
| Двигатель не запускается | Неисправность ТНВД, форсунок или датчиков | Проверка и замена неисправных компонентов |
| Потеря мощности | Загрязненные форсунки, низкое давление топлива | Промывка или замена форсунок, проверка ТНВД |
| Дымный выхлоп | Неправильная работа форсунок, неполное сгорание топлива | Проверка и регулировка форсунок |
| Неровная работа двигателя | Неисправность датчиков, проблемы с топливной рампой | Проверка и замена датчиков, проверка топливной рампы |
| Повышенный расход топлива | Загрязненные форсунки, утечка топлива | Промывка или замена форсунок, проверка топливной системы на утечки |
Обслуживание системы Common Rail Mitsubishi
Регулярное обслуживание системы Common Rail Mitsubishi – залог ее долгой и надежной работы. Рекомендуется регулярно заменять топливный фильтр, проверять состояние форсунок и следить за качеством топлива. Замену топливного фильтра следует производить в соответствии с регламентом, указанным в руководстве по эксплуатации автомобиля. Проверка форсунок может быть выполнена с помощью ультразвукового тестера, который позволяет оценить их распыл и производительность. Кстати, девочки, не забывайте использовать только качественное топливо, чтобы избежать загрязнения форсунок.
Типичные проблемы и их решение
Проблемы с форсунками – одна из самых распространенных неисправностей системы Common Rail. Загрязнение форсунок приводит к нарушению распыла топлива, снижению мощности двигателя и увеличению расхода топлива. Проблемы с насосом высокого давления могут быть связаны с износом плунжеров, утечками топлива или неисправностью клапанов. Неисправности датчиков могут приводить к неправильной работе системы управления топливом и, как следствие, к ухудшению характеристик двигателя.
Перед тем, как перейти к FAQ, давайте рассмотрим таблицу «Мифы и правда» о системе Common Rail:
| Миф | Правда |
|---|---|
| Common Rail – сложная и ненадежная система | Common Rail – надежная система при правильном обслуживании |
| Ремонт Common Rail очень дорогой | Ремонт может быть дорогим, но своевременное обслуживание позволяет избежать серьезных поломок |
| Common Rail требует только дорогого топлива | Common Rail требует качественного топлива, но не обязательно самого дорогого |
| Замена форсунок – сложная процедура | Замена форсунок требует специальных навыков и оборудования, но вполне выполнима |
| Common Rail не подлежит ремонту | Многие компоненты Common Rail подлежат ремонту или замене |
Ремонт системы Common Rail своими руками
Некоторые работы по ремонту системы Common Rail Mitsubishi можно выполнить своими руками, например, замена топливного фильтра или проверка состояния форсунок. Однако, более сложные работы, такие как ремонт ТНВД или замена форсунок, требуют специальных навыков и оборудования. Если вы не уверены в своих силах, лучше обратиться к квалифицированному специалисту. Удивилась, как много людей пытаются ремонтировать Common Rail самостоятельно, не имея необходимого опыта.
Сравнение с другими системами
Common Rail значительно превосходит традиционные системы впрыска топлива, такие как ТНВД, по точности управления процессом впрыска, эффективности и экологичности. В отличие от ТНВД, Common Rail обеспечивает более плавную работу двигателя, снижение шума и вибрации, а также возможность многократного впрыска топлива. Это позволяет оптимизировать процесс сгорания и снизить выбросы вредных веществ.
Отзывы владельцев Mitsubishi с двигателями Common Rail
Владельцы Mitsubishi с двигателями Common Rail отмечают высокую надежность и экономичность этих двигателей. Многие довольны плавностью работы двигателя и его хорошей динамикой. Однако, некоторые владельцы сталкивались с проблемами, связанными с загрязнением форсунок или неисправностью ТНВД. В целом, отзывы о двигателях Mitsubishi с системой Common Rail положительные, но требуют регулярного обслуживания и использования качественного топлива.
