Задумывались ли вы когда-нибудь, почему ваш автомобиль иногда работает неровно или теряет мощность? В 80% случаев причиной могут быть проблемы с системой впрыска топлива. Это сложная система, но, поверьте, многие неисправности можно устранить самостоятельно. В этой статье мы подробно разберем диагностику, настройку и даже ремонт системы впрыска топлива, чтобы вы могли поддерживать свой автомобиль в отличном состоянии.
Принцип работы системы впрыска топлива
Система впрыска топлива – это сердце современного двигателя. Она отвечает за подачу точного количества топлива в цилиндры, обеспечивая оптимальное сгорание и, как следствие, мощность и экономичность. Основные компоненты включают в себя топливный бак, бензонасос, топливный фильтр, топливную рампу, форсунки и, конечно же, электронный блок управления (ECU). Бензонасос подает топливо из бака к рампе, фильтр очищает его от загрязнений, а форсунки, управляемые ECU, распыляют топливо в цилиндры. ECU, в свою очередь, получает информацию от различных датчиков (температуры, давления, положения дроссельной заслонки) и корректирует количество впрыскиваемого топлива для достижения оптимальной работы двигателя.
Диагностика неисправностей системы впрыска
Первый признак проблем с системой впрыска – это загорание индикатора «Check Engine» на приборной панели. Не игнорируйте его! Это сигнал о том, что ECU обнаружил неисправность. Для более точной диагностики потребуется сканер ошибок. Он считывает коды ошибок, которые указывают на конкретную проблему. Кроме того, важно проверить давление топлива, состояние форсунок и датчиков. Я сама, когда впервые столкнулась с этой проблемой, просто запаниковала, но сканер ошибок оказался настоящим спасением.
Расшифровка кодов ошибок
Коды ошибок – это своего рода язык, на котором «общается» ECU. Понимание этих кодов – ключ к успешному ремонту. Например, код P0171 указывает на бедную смесь (слишком много воздуха и мало топлива), а код P0201 – на неисправность форсунки. Существует множество таблиц с расшифровкой кодов ошибок, которые можно найти в интернете или в руководствах по ремонту. Честно говоря, поначалу это кажется сложным, но со временем вы научитесь быстро определять причину неисправности.
Таблица 1: Наиболее распространенные коды ошибок
| Код ошибки | Описание | Возможная причина |
|---|---|---|
| P0171 | Бедная смесь | Неисправность датчика кислорода, утечка воздуха, неисправность форсунки |
| P0201 | Неисправность форсунки | Загрязнение форсунки, обрыв цепи, неисправность ECU |
| P0300 | Пропуски зажигания | Неисправность свечей зажигания, катушек зажигания, форсунок |
| P0420 | Неэффективность каталитического нейтрализатора | Неисправность датчика кислорода, каталитического нейтрализатора |
| P0500 | Неисправность датчика скорости холостого хода | Загрязнение датчика, обрыв цепи |
Механическая подсистема впрыска
Топливная система начинается с топливного бака. Важно следить за его чистотой и состоянием. Затем топливо поступает к бензонасосу, который обеспечивает необходимое давление. Топливный фильтр очищает топливо от загрязнений, предотвращая повреждение форсунок. Топливные магистрали должны быть герметичными, чтобы избежать утечек. Я тоже думала, что фильтр можно не менять, но это большая ошибка! Забитый фильтр снижает производительность двигателя.
Вот что нужно проверять в механической подсистеме:
- Состояние топливного бака (наличие коррозии, загрязнений)
- Работоспособность бензонасоса (давление топлива)
- Состояние топливного фильтра (загрязнение)
- Герметичность топливных магистралей (утечки)
- Состояние топливной рампы (отсутствие трещин)
- Состояние уплотнительных колец форсунок
- Наличие перегибов и повреждений топливных шлангов
Электронная подсистема впрыска

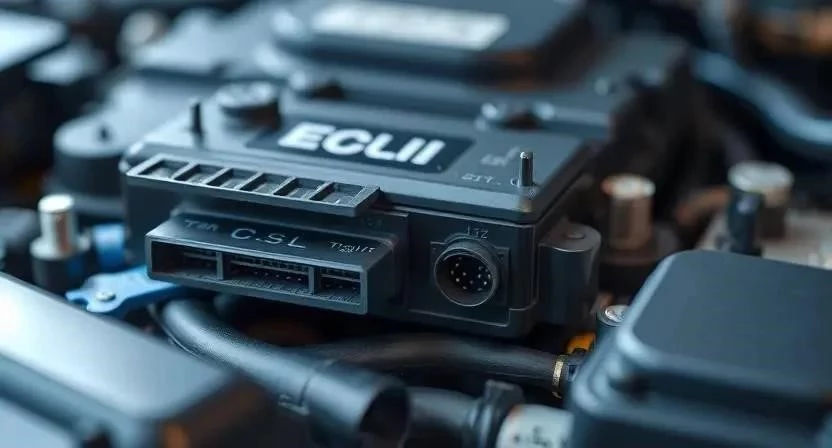

Электронная подсистема – это мозг системы впрыска. ECU получает информацию от датчиков и управляет форсунками. Датчики температуры, давления, положения дроссельной заслонки, кислорода – все они играют важную роль в обеспечении оптимальной работы двигателя. Форсунки должны быть чистыми и исправными, чтобы распылять топливо в правильном количестве. Представь, что ECU – это дирижер, а датчики и форсунки – оркестр. Если хоть один инструмент расстроится, музыка будет звучать фальшиво.
Что нужно проверять в электронной подсистеме:
- Работоспособность ECU (наличие ошибок)
- Состояние датчиков (правильность показаний)
- Состояние форсунок (распыл, сопротивление)
- Состояние проводки (обрывы, короткие замыкания)
- Напряжение питания ECU
- Состояние разъемов и контактов
- Работоспособность датчика положения коленвала
Настройка системы впрыска
SFT (Short Fuel Trim) и LFT (Long Fuel Trim) – это параметры, которые ECU использует для корректировки количества впрыскиваемого топлива. SFT – это краткосрочная коррекция, которая реагирует на мгновенные изменения условий работы двигателя. LFT – это долгосрочная коррекция, которая учитывает средние значения за длительный период времени. Правильная настройка SFT и LFT позволяет добиться оптимальной топливной экономичности и производительности двигателя. Кстати, для настройки потребуется специальное диагностическое оборудование.
Таблица 2: Характеристики компонентов системы впрыска
| Компонент | Характеристики | Диапазон значений |
|---|---|---|
| Бензонасос | Производительность | 5-8 л/мин |
| Топливный фильтр | Пропускная способность | 100-150 л/ч |
| Форсунка | Производительность | 200-400 см³/мин |
| Датчик кислорода | Диапазон измерений | 0-1 В |
| Датчик температуры охлаждающей жидкости | Диапазон измерений | -40°C — +120°C |
Инструменты и материалы для ремонта
Для ремонта системы впрыска топлива потребуется определенный набор инструментов и материалов. Вам понадобятся: сканер ошибок, манометр для измерения давления топлива, набор ключей и головок, отвертки, плоскогубцы, тестер, мультиметр, очиститель карбюратора, новые форсунки (при необходимости), новый топливный фильтр, новые уплотнительные кольца. Девочки, не экономьте на качестве запчастей, это может привести к повторным поломкам.
Пошаговая инструкция по ремонту
Ремонт системы впрыска топлива – это сложный процесс, который требует определенных знаний и навыков. Перед началом работы обязательно отключите аккумулятор и сбросьте давление топлива. Затем, в зависимости от неисправности, выполните следующие действия: проверьте и очистите форсунки, замените топливный фильтр, проверьте и замените бензонасос, проверьте и замените датчики, проверьте и отремонтируйте проводку. После завершения ремонта подключите аккумулятор и проверьте работу системы с помощью сканера ошибок. Удивилась, как много информации можно найти в интернете, но лучше всего – руководство по ремонту для вашей конкретной модели автомобиля.
Возможные проблемы и их решения
При ремонте системы впрыска топлива можно столкнуться с различными проблемами. Например, форсунки могут быть забиты, бензонасос может не создавать необходимое давление, датчики могут выдавать неверные показания. В таких случаях необходимо тщательно проверить все компоненты и заменить неисправные. Если вы не уверены в своих силах, лучше обратиться к специалистам.
Меры предосторожности
Работа с топливной системой требует соблюдения строгих мер предосторожности. Топливо легко воспламеняется, поэтому необходимо избегать открытого огня и искр. Работайте в хорошо проветриваемом помещении и используйте защитные очки и перчатки. Не курите во время работы. Соблюдение этих простых правил поможет вам избежать несчастных случаев.
FAQ
Вопрос: Как часто нужно менять топливный фильтр?
Ответ: Рекомендуется менять топливный фильтр каждые 20-30 тысяч километров пробега.
Вопрос: Как проверить работоспособность бензонасоса?
Ответ: Можно измерить давление топлива с помощью манометра.
Вопрос: Что делать, если горит индикатор «Check Engine»?
Ответ: Необходимо считать коды ошибок с помощью сканера и устранить неисправность.
Вопрос: Можно ли чистить форсунки самостоятельно?
Ответ: Да, можно использовать специальные очистители карбюратора.
Вопрос: Как правильно настроить систему впрыска?
Ответ: Для настройки потребуется специальное диагностическое оборудование и знания.
Таблица 3: Сравнение стоимости ремонта (сервис vs. своими руками)
| Вид работ | Стоимость в сервисе (руб.) | Стоимость своими руками (руб.) |
|---|---|---|
| Замена топливного фильтра | 1500-2000 | 500-1000 (стоимость фильтра) |
| Замена бензонасоса | 5000-8000 | 2000-4000 (стоимость насоса) |
| Очистка форсунок | 2000-3000 | 500-1000 (стоимость очистителя) |
| Диагностика системы впрыска | 1000-2000 | 0-500 (стоимость сканера) |
| Замена датчика кислорода | 3000-5000 | 1500-3000 (стоимость датчика) |
Таблица: Мифы и правда о системе впрыска топлива
| Миф | Правда |
|---|---|
| Система впрыска топлива очень сложная и ее невозможно отремонтировать самостоятельно. | Многие неисправности можно устранить самостоятельно, имея базовые знания и инструменты. |
| Замена форсунок – это очень дорогая процедура. | Стоимость форсунок может быть разной, и можно найти доступные варианты. |
| Топливный фильтр можно не менять, если топливо качественное. | Топливный фильтр необходимо менять регулярно, независимо от качества топлива. |
| Индикатор «Check Engine» всегда указывает на серьезную неисправность. | Индикатор «Check Engine» может указывать на незначительные проблемы, которые можно легко устранить. |
| Для диагностики системы впрыска топлива обязательно нужен дорогой сканер. | Существуют доступные сканеры, которые позволяют считывать коды ошибок и проводить базовую диагностику. |
