Диагностика двигателя с помощью осциллографа

Задумывались ли вы когда-нибудь, как точно определить причину неполадок в двигателе вашего автомобиля? Ведь ремонт двигателя – это всегда стресс и затраты. Около 80% неисправностей связаны с электрической частью, и тут на помощь приходит осциллограф. Этот прибор позволяет увидеть «живую» картину работы датчиков двигателя и других компонентов системы управления двигателем. В этой статье я расскажу, как использовать осциллограф для диагностики двигателя, даже если вы делаете ремонт своими руками.

Что такое осциллограф и как он работает

Осциллограф – это прибор, который отображает изменение напряжения во времени. Представьте себе график, где по горизонтали время, а по вертикали – напряжение. Он позволяет увидеть форму сигнала, амплитуду и частоту. Существуют аналоговые и цифровые осциллографы. Аналоговые – более простые и дешевые, но цифровые обладают большей функциональностью и точностью. Основные характеристики осциллографа – это полоса пропускания, частота дискретизации и количество каналов. Чем выше эти параметры, тем более сложные сигналы можно анализировать.

Необходимые инструменты и материалы

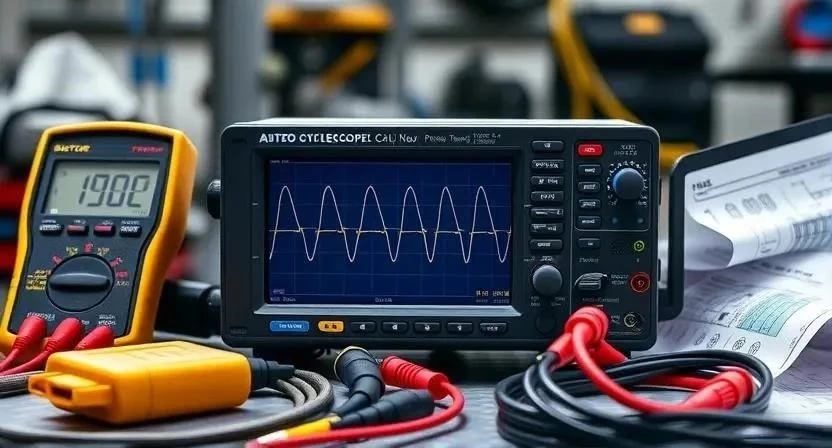

Для работы с осциллографом вам понадобятся не только сам прибор, но и дополнительные инструменты. Честно говоря, без них не обойтись. Вам потребуются щупы, переходники для подключения к диагностическому разъему автомобиля, мультиметр для проверки целостности цепей и, конечно же, схема электрооборудования вашего автомобиля. Схема поможет вам найти нужные провода и разъемы.

Меры безопасности

Работа с электрооборудованием автомобиля требует соблюдения мер безопасности. Никогда не работайте с прибором под напряжением. Отключайте аккумулятор перед началом работ. Используйте изолированные инструменты. Будьте осторожны с проводами высокого напряжения. Помните, что несоблюдение правил безопасности может привести к поражению электрическим током.

Диагностика датчиков двигателя

Это, пожалуй, самая важная часть работы. Я сама долгое время пользовалась только мультиметром, и часто теряла время. Начнем с датчика коленвала. Подключите щуп осциллографа к проводу датчика. Запустите двигатель и наблюдайте за формой сигнала. Сигнал должен быть прямоугольным, с четкими границами. Если сигнал искажен или отсутствует, значит, датчик неисправен. Аналогично проверяются датчики распредвала, температуры и давления. Важно помнить, что каждый датчик имеет свой уникальный сигнал.

Вот пример пошаговой инструкции для проверки датчика коленвала:

1. Найдите провод датчика коленвала в соответствии со схемой электрооборудования.
2. Подключите щуп осциллографа к этому проводу.
3. Заземлите осциллограф на корпус автомобиля.
4. Запустите двигатель.
5. Наблюдайте за формой сигнала на экране осциллографа.
6. Сравните полученный сигнал с эталонным сигналом для датчика коленвала.
7. Если сигнал отличается от эталонного, датчик, скорее всего, неисправен.

А вот список распространенных проблем с датчиками:

1. Обрыв цепи датчика.
2. Короткое замыкание в цепи датчика.
3. Загрязнение датчика.
4. Механическое повреждение датчика.
5. Неправильная установка датчика.
6. Потеря калибровки датчика.
7. Выход из строя электронного блока датчика.

Анализ формы сигнала

Интерпретация сигналов датчиков – это целое искусство. Форма сигнала может рассказать о многом. Например, искаженный сигнал может указывать на наличие помех в цепи. Слишком низкая амплитуда сигнала может говорить о слабом сигнале датчика. А слишком высокая частота сигнала может свидетельствовать о неисправности электронного блока управления. Важно уметь отличать нормальный сигнал от неисправного.

Диагностика системы зажигания

Проверка катушек зажигания, свечей и коммутатора с помощью осциллографа позволяет выявить проблемы, которые не видны при обычной проверке. Например, можно увидеть пропуски зажигания или неисправность коммутатора. Слушай, я заметила, что осциллограф помогает выявить даже незначительные отклонения в работе системы зажигания.

Диагностика системы впрыска

Проверка форсунок и регулятора давления топлива с помощью осциллографа позволяет оценить их работоспособность. Можно увидеть, как быстро открываются и закрываются форсунки, и какое давление топлива подается в систему. Кстати, осциллограф может помочь выявить утечки топлива.

Распространенные неисправности и их диагностика

Существует множество типичных проблем, которые можно выявить с помощью осциллографа. Например, обрыв цепи датчика, короткое замыкание в цепи датчика, неисправность катушки зажигания, засорение форсунки. Я тоже думала, что все проблемы связаны с форсунками, пока не научилась пользоваться осциллографом.

Сравнение с другими методами диагностики

Осциллограф имеет ряд преимуществ перед мультиметром и сканером. Мультиметр позволяет измерить напряжение и сопротивление, но не показывает форму сигнала. Сканер позволяет считать коды ошибок, но не дает полной картины работы двигателя. Осциллограф позволяет увидеть «живую» картину работы двигателя и выявить проблемы, которые не видны при использовании других методов.

FAQ

Вопрос: Какой осциллограф лучше выбрать для автодиагностики?
Ответ: Для автодиагностики лучше всего выбрать цифровой осциллограф с полосой пропускания не менее 20 МГц и частотой дискретизации не менее 100 МГц.

Вопрос: Как правильно подключить осциллограф к автомобилю?
Ответ: Подключайте осциллограф к автомобилю через диагностический разъем или непосредственно к проводам датчиков. Обязательно заземлите осциллограф на корпус автомобиля.

Вопрос: Что делать, если я не понимаю форму сигнала?
Ответ: Сравните полученный сигнал с эталонным сигналом для данного датчика. Если вы не можете разобраться самостоятельно, обратитесь к специалисту.

Вопрос: Можно ли использовать осциллограф для диагностики дизельного двигателя?
Ответ: Да, осциллограф можно использовать для диагностики дизельного двигателя. Однако, сигналы датчиков в дизельном двигателе отличаются от сигналов датчиков в бензиновом двигателе.

Вопрос: Где можно купить осциллограф для автодиагностики?
Ответ: Осциллограф можно купить в специализированных магазинах автоэлектроники или заказать онлайн.
