Замена задних тормозных колодок на форд фокус 2 своими руками

Режимы работы тормозов

Тормозящая колодка состоит из двух разнородных веществ, плотно спрессованных друг с другом. Ее основой является стальная пластина, к которой надежно приварен рабочий материал.

Он изготовлен из асбестовых компонентов, которые хорошо работают в условиях повышенного трения, постоянно испытывая тяжелые неблагоприятные нагрузки.

Кроме трения, на колодки воздействуют резкие ударные, механические нагрузки при нажатии водителем педали тормоза.

В зоне их действия постоянно вылетают камни, грязь, пыль. На тормозные элементы разрушительно воздействует дождевая вода.

Резкие температурные скачки, дорожные реагенты приводят в совокупности к тому, что асбестовая поверхность покрывается трещинами, сколами, задирами.

Рабочий слой колодок становится все меньше и меньше. В итоге, при нажатии на тормозную педаль, машина начинает тормозить с меньшей эффективностью. Существует множество факторов, влияющих на динамику торможения.

Среди них есть объективные показатели, такие, как естественный износ, трение, а также субъективные условия эксплуатации транспортного средства:

Стиль вождения автомашины.

Плавная, неспешная езда сохраняет тормозные колодки. Агрессивный стиль движения резкими рывками с места и быстрым замедлением создает увеличенные нагрузки, приближая износ тормозов.

Режимы движения.

Городская эксплуатация, езда по горной местности заставляют чаще тормозить. Даже при самом аккуратном торможении неумолимо сокращается период службы колодок.

Объем загрузки машины.

Загруженный до отказа багажник автомобиля увеличивает усилие торможения из-за перераспределения нагрузки на его заднюю ось. Задние колодки будут изнашиваться интенсивнее передних.

Конструкция коробки перемены передач.

С учетом всех равнозначных факторов, на машинах с автоматикой тормоза работают более нагружено. Это вызвано более частым нажатием педали тормоза.

Неполадки тормозов.

Заклинивший рабочий цилиндр, закисающие направляющие суппорта, поврежденный диск тормозов непременно приведут к неравномерному износу тормозных колодок и, как следствие, потребуется их досрочная замена.

Состав накладок для торможения.

Дешевые, от неизвестных изготовителей, некачественные накладки, изготовленные с недолговечных материалов, имеют сниженный ресурс эксплуатации.

При работе в тяжелых условиях они неравномерно изнашиваются, оставляя механические отложения, опасные отходы, ухудшающие функционирование тормозов в целом.

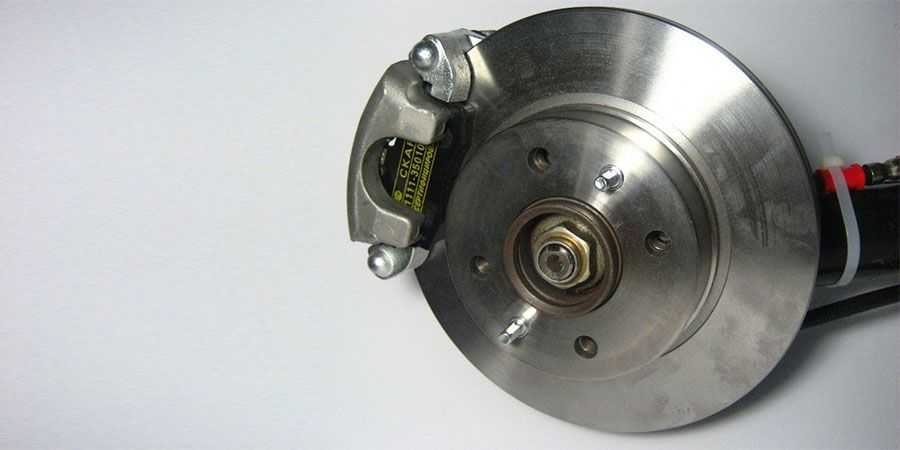

Порядок замены задних колодок на дисковых тормозах

Для начала разберемся, как поменять задние колодки на дисковых тормозах Форд Фокус 2.

Допустимая толщина дисков для замены

Скорость износа тормозного диска указывается каждым производителем отдельно. Это зависит от мощности двигателя, размера и типа тормозов. Допустимым считается износ не более 1-1,5 мм. Если толщина уменьшилась на 2-2,5 мм, это считается ограничивающим параметром.

Какие ставить?

Дисковые тормоза Ford Focus 2 поставляются с колодками двух размеров (длина * ширина * толщина):

Вариант №2 — 95,2х43,2х16 мм.
Вариант №1 — 123,2х51,9х16,7 мм.

Для первого варианта подходят следующие тормозные колодки:

Форд — 1360254 (комфорт) или 1809259 (эконом).
Сангсин — СП 2091.
Съел — 13046071952.
Brembo — P59042.

Для второго:

Форд — 1756395.
TRW — GDB1732.
Съел — 13046027232.
Brembo — 24075 рэнд.

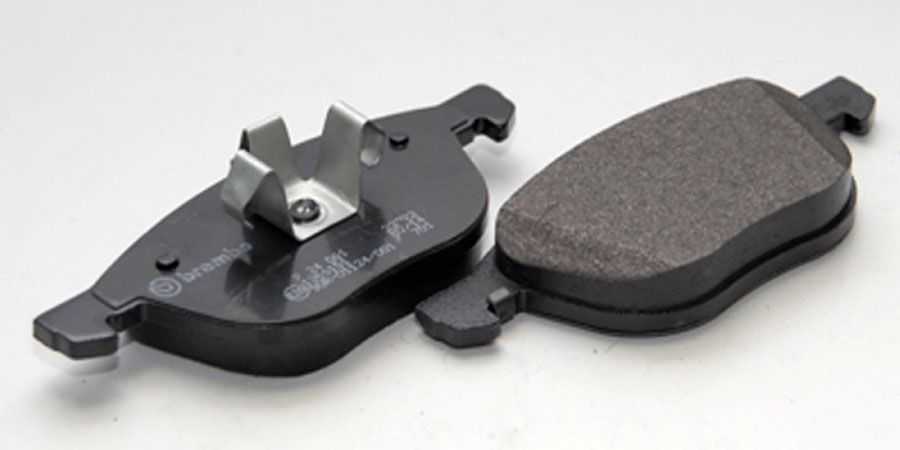

Сверху — задние колодки, которые чаще всего устанавливаются на дисковые тормоза Ford Focus 2.

Из других производителей можно отдать предпочтение Textar, ABS, Remsa, Bosch и другим брендам. Лучшие отзывы относятся к задним колодкам ATE, которые мягкие и качественные, а колодки TRW отличаются отличными тормозными характеристиками в любых погодных условиях.

Делаем приспособление для вдавливания поршня

Для правильного снятия колодок задних дисковых тормозов необходимо надавить на поршень и одновременно закрутить его по часовой стрелке. Без специального приспособления это сделать сложно.

Сделайте следующее:

Подготовьте металлический диск диаметром 45-50 мм и просверлите два отверстия диаметром 6 мм на расстоянии 19 мм друг от друга (можно и без отверстий, но безопаснее).
Приварите к нему две шпильки диаметром 6 мм, расположенные на одинаковом расстоянии — 19 мм.
Высота штифта должна составлять от 4 до 5 мм.
К платформе приваривается болт, к которому с другой стороны крепится металлическая площадка для комфортного нажатия.

С помощью такого инструмента можно одновременно нажимать на поршни и вращать механизм.

Если описанный выше способ показался вам сложным, можно пойти другим путем:

Возьмите металлическую пластину длиной 10-15 см, шириной 22 мм и толщиной 2-4 мм.
С помощью наждака разгладьте углубление шириной 4 мм и шириной 15 мм с конца. В итоге вы получите что-то похожее на широкую вилку с двумя зубцами.
Вставляем эту «заглушку» в пазы поршня и вращаем по часовой стрелке, чтобы утопить последний. Не забудьте отвинтить крышку тормозного бачка.

Готовим инструмент

Для выполнения работ нужно подготовить набор инструментов.

Включает:

отвертка с плоским лезвием».
баллонный ключ;
шестигранник 7 мм;
специальное приспособление для прижатия поршней (описано выше);

Порядок замены

Чтобы правильно заменить колодки заднего диска, необходимо внимательно следовать приведенным ниже инструкциям.

Алгоритм действий:

Подвесьте заднее колесо, снимите его и поддержите.
С помощью отвертки ослабьте пружинный зажим внешнего башмака и снимите его.

Снимите защитные кожухи (колпачки) двух направляющих штифтов.

Отвинтите нижний направляющий штифт с помощью шестигранного ключа с семью заострениями и снимите изделие.

Используя аналогичный алгоритм, поверните и уберите второй палец сверху.
Отведите суппорт в сторону, затем снимите внутреннюю / внешнюю колодку. На этом этапе могут потребоваться усилия. Если устройство вообще не хочет двигаться, постучите по нему молотком через «мягкий» кулак

Обратите внимание, что внутреннее устройство поставляется с пружинным устройством. Кроме того, могут изнашиваться и сами диски: выемки 1 — 1,5 мм в них могут затруднить разборку суппорта (в помощь отвертка).

Смажьте механизм смазкой для суппортов.
Вдавите поршень внутрь с помощью специального инструмента, подготовленного, как описано выше

Если нет, воспользуйтесь подручными средствами (см. Фото ниже).
После нажатия поверните устройство в том же направлении, что и стрелки часов. Если работа выполнена правильно, поршень одновременно утонет и ввинчивается в цилиндр.
Установите новые тормозные колодки сначала на одно, а затем на второе колесо.

На заключительном этапе несколько раз нажмите на тормоз, чтобы установить правильный зазор между колодками и дисками.

Какие колодки выбрать

Производитель рекомендует устанавливать на машины только оригинальные тормозные колодки.

Важно! В 2008 году марка подверглась рестайлингу, изменились форма и размеры тормозных колодок

При покупке расходников необходимо обращать внимание на год выпуска автомобиля и вид тормозов

Вид тормозов

Артикул колодок (2005-2008)

Артикул колодок (2008-2011)

дисковые

комфорт — 1360254

эконом — 1809259

1756395

барабанные

комфорт — 1385735

эконом — 1689600

они же

Так как фирменные задние тормозные колодки Ford Focus 2 стоят дорого, автовладельцы часто предпочитают устанавливать качественные аналоги.

Артикул оригинала	Фирма и артикул аналогов
1360254; 1809259	Zimmermann – 241371681 TRW – GDB2086 Road House – 284270 ABS – 37477 Remsa – 84270
1756395	Delphi – LP1969 Parts-Mall – PK2015 ABE – C2G017ABE Meyle – 0252453715 Textar – 2453703
1385735; 1689600	Delphi – LS1983 Ferodo – FSB687 Bosch – 0986487810 Meyle – 7145330009 ABE – C0G054ABE

Справка! Следует приобретать 2 комплекта. Задние колодки меняют одновременно на двух колесах.

Подготовка к замене колодок

Замена задних колодок в Форд Фокус 2 начинается с установки автомобиля на ровной горизонтальной поверхности. Далее, независимо от вида тормозов, действуют в следующей последовательности:

Передние колеса фиксируют подложками спереди и сзади.
Далее ослабляют трос ручного тормоза. Для этого в салоне автомобиля поднимают водительский подлокотник, снимают кожух ручника и справа от рукояти откручивают гайку на 13.
В процессе работ поршень будет вкручиваться в тормозной цилиндр. Жидкость в бачке может вытечь наружу, поэтому ее частично (0,2-0,3 л) отбирают шприцем или грушей.
Баллонным ключом срывают колесные гайки.
При помощи домкрата вывешивают колесо. Для безопасности рекомендуется подложить под порог кирпичи или деревянную подпорку (полено).
Раскрутив гайки, снимают колесо.

Процесс замены колодок с дисковым механизмом в Форд Фокус 2

Машина зафиксирована, колесо снято, тормозной диск, суппорт с колодками — в пределах досягаемости.

Шаг 1

Первым делом отверткой поддевают и снимают с пазов пружинный фиксатор колодок. При деформации или повреждении коррозией его в обязательном порядке меняют.

Шаг 2

Вынимают заглушки втулок направляющих на пальцах суппорта. Шестигранником на 7 откручивают и вынимают нижний, затем верхний пальцы. Изношенные втулки и пальцы меняют на новые.

Шаг 3

Суппорт отводят в сторону, колодки удаляют.

Шаг 4

Утапливают поршень в рабочий цилиндр как можно глубже. Для этого понадобится специальное приспособление (струбцина). Его можно приобрести в автомагазине или сделать самостоятельно.

Вращая струбцину по часовой стрелке, максимально вворачиваем поршень в корпус цилиндра.

Внимание! Недопустимо вдавливать поршень без вращения. Поврежденный цилиндр придется заменить

Шаг 5

Удаляют пыль и грязь с поверхности суппорта, направляющих пальцев, посадочных мест колодок.

Шаг 6

Устанавливают новые колодки, внутреннюю снабдив пружиной.

Шаг 7

Суппорт с колодками устанавливают на место. Направляющие пальцы закручивают с усилием 30 Нм.

Шаг 8

Монтируют пружинный фиксатор.

В такой же последовательности меняют колодки на втором колесе.

Видео по теме:

Заменить задние тормозные колодки в Форд Фокус 2 можно самостоятельно, не обращаясь к специалистам СТО. Главное — подготовить необходимый инструмент и четко соблюдать очередность выполняемых работ.

Где расположены задние колодки?

Задние колодки располагаются под задними тормозными барабанами, их не видно так как они скрыты и пока вы не снимите колесо и барабан вы их не сможете увидеть. Признаки того что ваши задние колодки пора менять

— Во время торможения в районе колеса появился дребезг визг или скрип;

— появился металлический шум;

— при нажатии на тормоза чувствуется биение в колесах;

— колеса стали тормозить неравномерно;

— стояночный тормоз перестал держать.

Какие необходимо иметь инструменты при замене задних колодок.

Для замены задних колодок нам понадобятся следующие инструменты:

Шлицевая отвертка,

Струбцина,

WD-40,

Набор ключей, а именно ключи головки размерами на «15«, «13» и на «17-19«,

Шестигранник на «7«,

Нигрол или графитовая смазка,

Комплект новых задних колодок на второй Фокус.

Когда должна осуществляться замена задних колодок на Форд Фокус 2

Автовладельцы, постоянно эксплуатирующие свои транспортные средства, должны знать, что не существует точного определения по времени либо пройденному километражу, когда же должна осуществляться замена задних колодок Форд Фокус 2.

Ориентировочно в справочной литературе для автомобилей даются среднестатистические данные, выраженные в километрах. Они используются для приблизительного отсчета времени и контроля износа фрикционного слоя.

Периодичность замен по дисковым тормозам, используемым на передних и задних осях машин: 10 – 20 тысяч км, по барабанным тормозам, используемым преимущественно на задних колесах: 100 – 150 тысяч км.

Наиболее действенным методом проверки на необходимость обновления колодок тормозов служит непосредственный и тщательный их осмотр. При этом осуществляется демонтаж колодок, измерение микрометром либо штангенциркулем остаточной толщины накладок. Все данные виды работ входят в регламент периодического технического обслуживания автомобиля.

Владельцы автомобилей не всегда соблюдают эти правила. Иногда просто от лени, либо от чрезмерной занятости другими делами. Не у всех имеются в наличии необходимые инструменты, возможность демонтировать колеса и колодки со своих штатных мест.

Необходимо помнить, что тормозная система – одна из главных по осуществлению безопасности водителя и пассажиров, поэтому за ней необходим неусыпный контроль и уход.

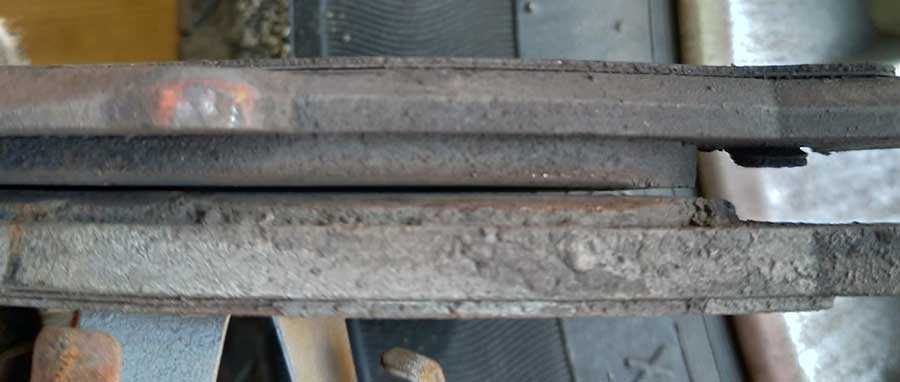

Косвенные признаки износа:

Снижение объема тормозной жидкости в бачке.Фрикционный слой стерся, объем уменьшился, жидкость для торможения перетекла в освободившуюся полость.
При воздействии на тормозную педаль раздаются скрип, писк, скрежет.Внутри фрикционного слоя производителем устанавливаются специальные контрольные пластины.
Износ накладок приводит к тому, что они трутся по плоскости тормозного диска.Это производит резкие посторонние звуки, призванные раздражать окружающих и принимать меры к устранению дискомфорта.
Тормозная педаль стала перемещаться с увеличенным свободным ходом. Этот показатель тоже указывает на стертость фрикционного слоя.
Резкое торможение уводит машину в сторону – подтверждение неравномерного износа фрикционного слоя накладок.Производя ремонт, заменив колодки, выявляется причина неисправности, принимаются действенные меры по ее устранению.
Автомобили отечественного и зарубежного производства имеют в своей конструкции сигнализаторы износа фрикционного слоя тормозных колодок.Превышение допустимых пределов износа позволяет тонкому контакту датчика прикоснуться к тормозному диску и замкнуть бортовую цепь.Водитель видит, как на приборной панели загорается контрольная лампа, сигнализирующая о необходимости замены изношенных колодок.

Для всех категорий автовладельцев главным принципом всегда есть и будет регулярный контроль толщины фрикционного слоя тормозных колодок.

Лучше всего совмещать их замену с периодическим обслуживанием в автосервисе. Достигшие предельных значений колодки менять одновременно с выявлением других текущих неисправностей.

Замена передних колодок на Ford Focus 2

Замена передних колодок производится согласно инструкции.

Вывернуть колесо в сторону.

Вывернутое колесо

Поддомкратить машину и открутить колесо.

Вид после снятия колеса

Отогнуть суппорт.

Отведение суппорта

Вдавить тормозной поршень.

Утапливание поршня

Вытащить стопорную пружину.

Изъятие стопорной пружины

Вынуть 2 заглушки.

Заглушка

Открутить направляющие.

Выкручивание направляющей

Снять скобу суппорта.

Разъединение суппорта

Вытащить колодку из поршня.

Изъятие колодки

Смазать направляющую.

Направляющая

Установить новые колодки.
Собрать все в порядке обратном разборке.

Порядок замены задних колодок на дисковых тормозах

Для начала разберемся, как поменять задние колодки на дисковых тормозах Форд Фокус 2.

Допустимая толщина дисков для замены

Норма износа тормозного диска указывается каждым производителем отдельно. Она зависит от мощности мотора, размера и типа тормозов. Допустимым считается износ, который не превышает 1-1,5 мм. Если толщина уменьшилась на 2-2,5 мм, это считается предельным параметром.

Какие ставить?

На дисковые тормоза Форд Фокус 2 устанавливаются колодки двух типоразмеров (по длине*ширине*толщине):

Вариант №1 — 123,2х51,9х16,7 мм.
Вариант №2 — 95,2х43,2х16 мм.

Для первого варианта подходят следующие тормозные колодки:

Ford — 1360254 (комфорт) или 1809259 (эконом).
Sangsin — SP 2091.
Ate — 13046071952.
Brembo — Р 59042.

Для второго:

Ford — 1756395.
TRW — GDB1732.
Ate — 13046027232.
Brembo — Р 24075.

Выше приведены задние колодки, которые чаще всего устанавливаются на дисковые тормоза Форд Фокус 2.

Из других производителей можно отдать предпочтение Textar, ABS, Remsa, Bosch и другим брендам. Лучшие отзывы получают задние колодки ATE, отличающиеся мягкостью и высоким качеством, а TRW выделяются отменным торможением в любую погоду.

Делаем приспособление для вдавливания поршня

Для корректного снятия задних колодок дисковых тормозов необходимо давить на поршень и одновременно вкручивать его по часовой стрелке. Сделать это без специального приспособления сложно.

Выполните следующее:

Подготовьте металлически диск диаметром в 45-50 мм и просверлите в нем два отверстия диаметром 6 мм на расстоянии 19 мм друг от друга (можно без отверстий, но так надежней).
К нему приварите два штыря диаметром 6 мм, расположенные на том же расстоянии — 19 мм.
Высота штыря должна быть от 4 до 5 мм.
К платформе приваривается болт, к которому с другой стороны крепится металлическая площадка для удобного надавливания.

С помощью такого инструмента можно одновременно давить на поршни и прокручивать механизм.

Если описанный выше способ показался вам сложным, то можно пойти другим путем:

Взять металлическую пластину длиной 10 – 15 см, шириной 22 мм и толщиной 2 — 4 мм.
С помощью наждака проточить в ней с торца углубление 4 мм шириной в 15 мм. Получится что-то похожее на широкую вилку с двумя зубцами.
Эту «вилку» вставляем в углубления в поршне и проворачивая по ходу часовой стрелке утапливаем последний. Не забудьте выкрутить крышку тормозного бачка.

Готовим инструмент

Для выполнения работ необходимо подготовить комплект инструмента.

В него входит:

баллонный ключ;
шестигранник на 7 мм;
специальное устройство для надавливания на поршни (описывалось выше);
отвертка с плоским «жалом».

Порядок замены

Для успешной замены задних дисковых колодок необходимо четко следовать приведенной ниже инструкции.

Алгоритм действий:

Вывесите заднее колесо, демонтируйте его и подставьте на опору.
С помощью отвертки освободите пружинный фиксатор внешней колодки и демонтируйте его.
Снимите крышки защитных втулок (заглушки) двух направляющих пальцев.
С помощью шестигранника на «семь» выкрутите нижний направляющий палец и достаньте изделие.
По аналогичному алгоритму выкрутите и достаньте второй палец из верхней части.
Отведите суппорт в сторону, а после достаньте внутреннюю / внешнюю колодку. На этом этапе может потребоваться усилие. Если устройство вообще не хочет двигаться, постучите молотком через «мягкую» выколотку. Учтите, что внутренний девайс комплектуется устройством с пружиной. Также сами диски могут быть изношены – углубления в них на 1 – 1.5 мм могут затруднить демонтаж суппорта (отвертка в помощь).
Обработайте механизм смазкой для суппортов.
Вдавите поршень внутрь с помощью специального инструмента, подготовленного по описанной выше схеме. Если его нет, то используйте подручные инструменты (смотрите фото ниже).
После надавливания вращайте устройство по ходу движения стрелки часов. При правильном выполнении работы поршень будет утапливаться и вкручиваться в цилиндр одновременно.
Установите новые тормозные колодки сначала на одно, потом на второе колесо.

На завершающем этапе несколько раз выжмите тормоз для установки правильных зазоров между колодками и дисками.

Замена тормозных колодок с барабанным механизмом

Замена задних колодок на втором Фокусе с барабанным механизмом не займёт много времени. Для работы понадобится стандартный набор инструментов, круглогубцы, несколько мощных отвёрток. А также пригодятся для демонтажа закисшего или подклинивающего барабана два болта с резьбой на 8 (в некоторых вариантах на 6) для принудительного отрыва барабана от ступицы. Не помешает и проникающая аэрозольная смазка, WD-40, к примеру. Приступим к работе.

Из салона ослабляем передний трос ручника. Для этого снимаем декоративную крышку на тоннеле, поднимаем её кверху по рычагу. Видим контргайку и гайку на наконечнике троса. Срываем и откручиваем контргайку, ослабляем максимально гайку регулировки натяжения троса накидным ключом на 13 или головкой с воротком.

Ослабляем ручник.
Срываем гайки крепления заднего колеса, вывешиваем машину на домкрате, устанавливаем подставку для безопасности. Снимаем колесо.
Пробуем снять барабан. Если он не поддаётся, обрабатываем места сопряжения барабана со ступицей проникающей смазкой, находим в барабане два диаметрально противоположных отверстия, очищаем их и тоже обрабатываем WD-40.
Вкручиваем два заготовленных болта в эти отверстия, постепенно и попеременно, вкручиваем их в корпус барабана. Болты упрутся в ступицу и столкнут барабан с посадочного места.

«Фирменный» съёмник в виде болтов.
Удаляем прижимные пластины по центру колодок, отвёрткой или круглогубцами распрягаем пружины.

Осматриваем на предмет подтёков.
Отсоединяем трос ручного тормоза, снимаем обе колодки, запомнив как стоит регулировочная распорная планка. Планку сразу максимально укорачиваем с помощью гайки, поскольку колодки ставятся новые.
Утапливаем поршни рабочего цилиндра максимально в корпус цилиндра. Для этого используем либо струбцину, либо раздвижные клещи. Это нужно сделать обязательно, поскольку в противном случае колодки будут притираться очень долго и быстро износятся.

Колодки сняли.
Устанавливаем новые колодки в обратном порядке, после установки несколько раз сильно нажимаем на тормоз, проверяем работу тормозов и ручника.

Новые колодки на своём месте.
Проводим регулировку натяжения троса ручника и собираем кожух тоннеля.

Видео о замене колодок с барабанным механизмом на Форд Фокус 2

Это интересно: Когда менять ремень грм Форд Фокус 3 — разбираем вопрос

С завода устанавливаются колодки типа «комфорт»

Вместе с тем, существует мнение, что разница в качестве между этими двумя видами не столь существенна, во всяком случае, не стоит тех денег, которые за них просят. И лучше взять тормозные колодки от других производителей. Аналоги, к слову, не имеют разделения на «комфорт» и «эконом», одни и те же артикулы предлагаются в качестве заменителей этих типов оригинальных колодок.

А вот передние тормозные колодки 1321517 и 1368558 отличаются и формами (слегка), и размерами (шириной), и каталожными номерами аналогов. Передние тормозные колодки 1321517 встречаются гораздо чаще, а 1368558 стали устанавливать на некоторые авто после 04.10.2005 года, в частности на Ford Focus ST.

Передние тормозные колодки Форд Фокус 2
С размерами — длина: 155.1 мм.; ширина: 62.4 мм.; толщина: 18.1 мм.
Производитель	Каталожный номер	*Цена (руб.)
Ford	1321517 (комфорт) 1566093 (эконом)	3000 2071
TRW 3.4	GDB1583	1510
** Ate 3.9	13046071932	1500
Brembo 3.4	P24061	1440
С размерами — длина: 155.1 мм; ширина: 72.9 мм; толщина: 18.8 мм.
Ford	1368558	5200
Ate 3.9	13046072042	2545
NiBK 3.7	PN0352	1706
Brembo 3.4	P24057	1633

Похожая ситуация и с задними дисковыми тормозными колодками для Форд Фокус 2. Зачастую устанавливались колодки 1360254, но после 12.01.2009 стали появляются тормозные колодки 1756395, существенно отличающиеся формой и размерами. Они устанавливались на Focus 2 в кузове хэтчбек, а также на разные Форд Мондео четвертого поколения и некоторые другие модели.

Задние дисковые тормозные колодки Форд Фокус 2
С размерами — длина: 123.2 мм; ширина: 51.9 мм; толщина: 16.7 мм.
Ford	1360254 (комфорт) 1809259 (эконом)	3050 2110
Ate 3.9	13046071952	1550
Brembo 3.4	P59042	1180
Sangsin 3.8	SP2091	830
С размерами — длина: 95.2 мм; ширина: 43.2 мм; толщина: 16.0 мм.
Ford	1756395	3200
Ate 3.9	13046027232	1676
Brembo 3.4	P24075	1690
TRW 3.4	GDB1732	1250
Задние барабанные тормозные колодки Форд Фокус 2
С размерами — диаметр: 228.6 мм.; ширина: 42.0 мм.
Ford	1385735 (комфорт) 1689600 (эконом)	4030 3705
NiBK 3.7	FN51001	1337
Ferodo 3.4	FSB687	970
Pilenga	BSP8690	820

Замена задних дисковых тормозных колодок Focus 2

Снимаем колесо и откручиваем крышку бочка с тормозной жидкостью. Если жидкости в бачке много, ее можно немного откачать с помощью шприца, а после замены снова залить. Делается это для того, чтобы при установке новых колодок жидкость не вылилась через бачок.

Снимаем крышки защитных втулок обоих направляющий пальцев как показано на рисунке стрелками

Аккуратно отверткой убираем отогнутые концы пружинного фиксатора наружной колодки из отверстий суппорта

Далее с помощью шестигранника на 7 откручиваем верхний и нижний направляющие пальцы

После этого можно снимать суппорт. Проследите за тем, чтобы тормозной шланг не перегнулся

Снимаем старые колодки и устанавливаем новые

Чтобы поставить суппорт на место, необходимо вдавить рабочий поршень. Просто сжать его не получится. На самом поршне есть два небольших отверстия. Необходимо взять тонкогубцы вставить в эти отверстия и крутить по часовой стрелке. Поршень будет вдавливаться.

Как только поршень полностью «утоплен» устанавливайте суппорт на место и собирайте все в обратном порядке.

На этом замена тормозных колодок на Ford Focus 2 завершена.

Как поменять задние колодки на форд фокус 2.

Почему? Их два вида: для барабанных тормозов и дисковых, а как отличить барабанные тормоза, нужно всего лишь посмотреть – стоят у вас на задней подвеске барабаны или дисковые (супортные) тормоза.

В первую очередь, нужно ослабить трос ручника. Делается это в салоне авто, под ручником. Снимаем кожух ручного тормоза, и выкручиваем гайку 13 до полного ослабления ручника. Поднимаем подлокотник, поддеваем край крышки…

Как заменить задние колодки форд фокус 2.

Вот так выглядит барабан, а значит ваши тормозные колодки должны быть формы полумесяца. Для дисковых тормозов используются такие же колодки (накладки), как и передние.

Как заменить задние колодки на форде

Прежде всего расслабим трос ручника в салоне авто.

Вот здесь рассказ пойдет о том, как самому снять барабан. В первую очередь ослабим трос ручника. После чего, молотком простучим возле каждой шпильки (при этом не задевая шпильку), пока он не начнет смещаться. Далее, поддевая монтировками с обеих сторон поочередно.

Как поменять задние колодки на форде

Вот барабан снят, здесь вот что мы снимем: показываю отверткой крепежные вставки, проворачиваем их верх или вниз, чтобы удобно было и, прижав отверткой, вытаскиваем, дальше снимем нижнею пружину.

Дальше осталось отсоединить трос ручника.

Так выглядит “тормозная система”. Две колодки, скрепленные сверху пружиной и резьбовой регулировочной распоркой. Снижу колодки также стянуты малой пружиной.

И снизу видно трос ручника, его тоже нужно снять, по пазу тянете на себя до круглого гнезда и он ваших руках, и так же собираете первым ставите трос ручника на место (как показано на верху). Для новых колодок (при ослабленном ручнике) нужно выставить новое расстояние до барабана. Для того, чтобы его можно было одеть, но и чтобы колодки не слишком далеко оказались от внутренней поверхности барабана. Делается это той же регулировочной распоркой.

Устанавливаются колодки (фото выше) сняв нижнюю пружину и установив их верхние кулачки на цилиндрик, а потом стягиваете колодки внизу и застегиваете пружину.

Застегиваем держатели по бокам и подсоединяем трос ручника. После чего устанавливаете барабан на место и ставите колесо.

Замена передних тормозных колодок форд фокус 2, на мой взгляд, проще… Впрочем, смотрите сами…

Задние тормозные колодки форд фокус 2, цена от 500 рублей до 2000 тыс.

Трос ручника форд фокус 2, цена от 450 до 1500 в среднем

Цилиндр задний тормозного механизма Форд Фокус 2, цена от 300 руб

Компоновка тормозной системы Ford Focus 2 зависит от типа кузова, объема двигателя и года выпуска автомобиля. Для остановки машины используются дисковые передние колодки, а на задней оси имеется два вида тормозных механизмов. На части авто стоят барабаны, но нередко можно встретить и диски.

Номер по каталогу и примерная цена на передние фирменные колодки Ford Focus 2, которые устанавливаются с завода

На дорестайлинговых автомобилях Форд Фокус 2 применяются два вида тормозных колодок:

«Комфорт» с каталожным номером 1321517 и стоимостью более 4000 рублей;
«Эконом», артикул которых 1566093, а цена от 2000 рублей.

После того как был проведен рестайлинг, колодки изменились в размерах и получили артикульный номер 1368558. Их стоимость начинается 5000 рублей.

Срок службы колодок по пробегу авто, заявленный производителем

На официальных СТО тормозные колодки Форд Фокус 2 меняются по гарантии при износе не более 50%. Перед принятием решения учитывается эффективность работы тормозной системы и ручного тормоза.

Как правило, к 100 000 км пробега накладки истираются до толщины 4-6 мм и требуют замены. При этом затягивать с этой работой и доводить толщину до 1 мм не стоит, ведь это чревато снижением эффективности. Также отметим, что новая деталь имеет толщину от 11 мм и более.

Отзывы автовладельцев показывают, что чаще всего тормозные колодки на Форд Фокус 2 меняются при пробеге от 20 до 25 тысяч километров (36%), на втором месте пробег от 55 до 70 тысяч километров (16%) и на третьем — 45-50 тысяч километров (около 10%).

Это притом, что полный их ресурс (по заявлению производителей) составляет 150-180 тысяч километров. Но здесь многое зависит от режима езды и качества детали.
