Замена маслосъемных колпачков авео: процесс, описание, фото

Надежность

ДВС B12D1 зарекомендовал себя как простой, надежный и устойчивый в работе силовой агрегат. В большей степени этому способствует отсутствие множества современных «наворотов». Например, таких, как Common Rail, VVT-I системы Dual VVT-iW и других «новшеств», серьезно усложнявших конструкцию мотора. К сожалению, улучшение технических характеристик в подавляющем большинстве случаев приводит к снижению надежности.

В рассматриваемом случае, скорее всего, разработчики двигателя руководствовались принципом – чем проще, тем лучше. И, надо отметить, что у них все получилось. Подтверждением сказанного является значительное превышение пробега, заявленного производителем.

Отзывы владельцев авто с этим двигателем подтверждают его надежность. Вот один из них (стиль автора сохранен):

Двигатель получился весьма надежным и довольно редко беспокоит своих владельцев.

Замена радиатора системы охлаждения Chevrolet Aveo T300

2. Слейте жидкость из системы охлаждения (см. “Замена охлаждающей жидкости”).

3. Сожмите отогнутые ушки хомута подводящего шланга радиатора.

4. . сдвиньте хомут по шлангу и снимите шланг с патрубка термостата.

5. Снимите передний бампер (см. “Снятие и установка переднего бампера”).

6. Выдвиньте сердечники четырех пистонов крепления верхней части воздухонаправляющего кожуха радиатора.

7. . и извлеките пистоны.

ПРИМЕЧАНИЕ: Так расположены пистоны крепления верхней части воздухонаправляющего кожуха радиатора.

8. Снимите верхнюю часть воздухонаправляющего кожуха радиатора.

9. Выдвиньте сердечники трех пистонов крепления нижней части воздухонаправляющего кожуха радиатора.

10. . и извлеките пистоны.

ПРИМЕЧАНИЕ: Так расположены пистоны крепления нижней части воздухонаправляющего кожуха радиатора.

11. Сдвинув вверх нижнюю часть воздухонаправляющего кожуха радиатора, выведите два язычка из кронштейнов на рамке кожуха.

12. . и снимите нижнюю часть кожуха радиатора.

13. Выверните четыре болта крепления рамки воздухонаправляющего кожуха.

ПРИМЕЧАНИЕ: Так расположены болты крепления рамки воздухонаправляющего кожуха радиатора.

14. . и снимите рамку.

15. Сожмите фиксатор.

16. . и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

ПРИМЕЧАНИЕ: Приведенные ниже пп. 17-21 относятся только к автомобилям с автоматической коробкой передач.

17. Сдвиньте грязезащитную втулку с наконечника нижней трубки теплообменника АКП.

18. Подденьте отверткой.

19. . и извлеките запорную скобу наконечника трубки.

20. . после чего отсоедините трубку от штуцера теплообменника, встроенного в радиатор.

21. Аналогично отсоедините верхнюю трубку от теплообменника.

22. Привяжите радиатор системы охлаждения к верхней поперечине рамки радиатора.

23. Снимите электровентилятор в сборе с кожухом (см. “Снятие и установка электровентилятора радиатора системы охлаждения двигателя в сборе с кожухом”).

24. Сожмите отогнутые ушки хомута шланга, соединяющего радиатор с расширительным бачком.

25. . и снимите шланг с патрубка радиатора.

26. Аналогично отсоедините от патрубка отводящий шланг радиатора. 27. Удалите хладагент из системы кондиционирования (см. “Удаление хладагента из системы кондиционирования”).

28. Отверните гайку и отсоедините фланец трубопроводов системы кондиционирования от конденсора.

ПРЕДУПРЕЖДЕНИЯ: Сразу после отсоединения заглушите отверстия трубопроводов и конденсора во избежание попадания в систему грязи и влаги. Уплотнительные кольца трубопроводов системы кондиционирования обязательно замените новыми.

29. Снимите радиатор системы охлаждения двигателя в сборе с конденсором.

30. Отсоедините радиатор системы охлаждения двигателя от конденсора. 31. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор. 32. Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см 2 ) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон. 33. Установите радиатор и все снятые детали в последовательности, обратной снятию.

ПОЛЕЗНЫЙ СОВЕТ: Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.

34. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. “Замена охлаждающей жидкости”). 35. Заправьте систему кондиционирования хладагентом в специализированном сервисе.

Видео про “Замена радиатора системы охлаждения” для Chevrolet Aveo

https://youtube.com/watch?v=_v4khonSMUc

Этапы замены смазывающей жидкости Шевроле Авео

Модель Aveo зарекомендовала себя как легкий в обслуживании автомобиль. Именно с таким подходом конструкторы старались его проектировать. Поэтому этапы слива, замены фильтра, а также залива нового моторного масла тут предельно просты.

Модель сменила несколько поколений, на данный момент актуальной является Авео Т300. Но существенных отличий в замене, с прошлыми поколениями нет. Также существуют аналоги, выпускаемые под другими марками. Для них инструкция по замене будет также применима:

  • Шевроле Авео Т200 (Chevrolet Aveo T200);
  • Шевроле Авео Т250 (Chevrolet Aveo T250, Рестайлинг);
  • Шевроле Авео Т300 (Chevrolet Aveo T300);
  • Дэу Калос (Daewoo Kalos);
  • ЗАЗ Вида (ZAZ Vida).

Популярными считаются бензиновые моторы, объемом 1.6 литра, хотя двигатели меньшего объема встречаются тоже довольно часто. В данной инструкции приведем пример замены на Шевроле Авео Т300 1.6, в других версиях будут лишь незначительные отличия.

Слив отработанной жидкости

Сливать отработанную моторную жидкость необходимо на прогретом двигателе. Это обусловлено тем, что нагретое масло более жидкое. Таким образом ему легче вытечь из тонких каналов системы смазки.

Производить замену можно на любой ровной площадке, ведь снимать защиту двигателя на Шевроле Авео не обязательно. В ней есть специальное отверстие, предназначенное для слива отработки. Но так как мы меняем на яме, то защиту мы сняли, так процесс слива будет более аккуратным. Болты, которые ее крепят, установлены под ключ на 17.

Когда все готово переходим к операции слива:

  1. Поднимаем капот, на двигателе находим заливную горловину, откручиваем пробку, которой она закрыта (Рис.1).

Таким методом получится слить максимум отработавшего свой срок масла, после этого можно приступать к дальнейшим действиям. Главное не забыть, все что мы откручивали нужно поставить на место.

Промывка системы смазки

Промывку двигателя на машине Шевроле Авео следует проводить только в исключительных случаях, к которым относятся:

  1. Приобретение б/у автомобиля, когда вы не можете знать о качестве, а также о регулярности производимых замен смазывающего состава.
  2. В процессе эксплуатации неоднократно превышался сервисный интервал замены.
  3. Работа двигателя с постоянными частыми перегревами, что способствует закоксовыванию, а также иным отложениям.
  4. В случаи перехода на другой тип, например с синтетики на полусинтетику.

Промывки для двигателя Шевроле Авео бывают нескольких типов:

  • Пятиминутные или семиминутные, способные очистить даже самые сложные отложения. Ими нужно пользоваться очень аккуратно, строго следовать инструкции, напечатанной на упаковке. Применять их рекомендуется только при крайней необходимости. Так как существует высокая вероятность вызвать преждевременный износ уплотнительных сальников. А также забить масленые каналы, частицами смытого нагара.
  • Специальные составы, которые добавляются в масло за несколько сотен километров до предполагаемой замены. Являются более щадящими, но также существует вероятность засорения масленых каналов.
  • Промывочное масло является наиболее щадящим методом очистки двигателя изнутри. Заливается такой состав после слива отработки, двигатель работает 15-20 минут, после этого жидкость с отложениями сливается. Отсутствие в составе промывки агрессивных присадок, бережно очищает мотор, но не способно удалить сильные загрязнения.
  • Обычное масло, которое собираетесь использовать при замене. Этот способ не так популярен из-за его высокой цены.

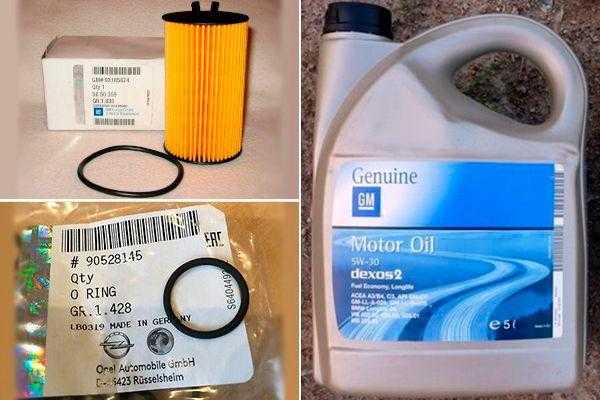

Установка фильтра, залив новой моторной жидкости

Если система смазки Шевроле Авео герметична и не требует ремонтных работ по устранению течи, можно переходить к заливу свежего масла. Кроме самого масла, для двигателя 1.6 нам потребуется новое резиновое уплотнительное кольцо для сливной пробки GM 90528145. А также оригинальный масляный фильтр GM 93185674.

Когда все готово, переходим к заливу:

  1. Ставим на место сливную пробку, желательно заменить при этом, резиновое уплотнительное кольцо.
  2. Протираем посадочное место под корпус фильтрующего элемента.
  3. Ставим новое резиновое кольцо на пластиковый корпус, предварительно смазываем его свежим маслом.
  4. Закручиваем и ставим корпус с новым фильтрующим элементом.
  5. Заливаем новое масло в заливную горловину.
  6. Проверяем уровень по щупу, он должен быть между отметками MIN и MAX.
  7. Заводим мотор, даем ему поработать секунд 10-15, после этого глушим.
  8. Спустя 5 минут проверяем уровень с помощью щупа, при необходимости доливаем.

Инструменты и материалы

Если не верите в присадки, реклама которых кричит о чудодейственном эффекте, и ешились на ремонт, то вам потребуется соответствующее оборудование. Для замены колпачков своими руками необходимы:

  1. Рассухариватель клапанов.
  2. Пинцет.
  3. Оправка для напрессовки колпачков.
  4. Молоток.
  5. Головки с удлинителями и воротком.
  6. Набор рожковых и накидных ключей.
  7. Цанговый зажим для снятия колпачков.
  8. Силиконовый герметик, а лучше новая прокладка крышки ГРМ.

Замена маслосъемных колпачков своими руками:

  • Снимете крышку ГРМ.
  • Выставьте коленчатый и распределительный валы по меткам. Поставьте на деталях соответствующие маркировки, чтобы не было трудностей с их выставлением после ремонта. Запишете расположение снимаемых патрубков и разъемов.
  • Снимая распредвал, ослабьте натяжитель его привода.

Приспособа для рассухаривания клапанов. На фото процесс снятия сухариков

Если привод цепной ― отверните шестерню привода, и снимите ее с распредвала. Чтобы не потерять, лучше выньте шпонку из паза вала и приберите ее. Если привод ременный, то проще снять ремень с шестерни.

Отверните крепление постели распредвала и снимите его с головки. Размер ключей определите самостоятельно. Пока распредвал будет снят проверьте его на предмет износа шеек и кулачков.
Демонтируйте толкатели клапанов: в зависимости от конструкции, снимите коромысла либо выньте стаканы с гидрокомпенсаторами.
Так как поршни I и IV цилиндров у вас уже стоят в ВМТ, замену лучше начать с краев. Потому что для рассухаривания клапана нужно, чтобы он во что-то упирался в нашем случае это будет днище поршня.
На некоторых моделях впускной коллектор мешает настолько сильно, что рассухариватель приходится укорачивать. Так как это проще чем снять коллектор.

Правильное приспособление для снятия колпачков

Возьмите рассухариватель. Его кронштейн, который крепится ближе к краю рычага зафиксируйте на шпильке крепления постели, а прикрепленный ближе к середине поставьте кольцом на тарелку, накрывающую клапанные пружины. Одной рукой нажмите на рычаг рассухаривателя, чтобы клапанные пружины сжались, а тарелка опустилась вниз по штоку, а другой рукой возьмите пинцет и выньте им сухари из тарелки.

Уберите рассухариватель в сторону, снимите со штока обе пружины и тарелку.
Закрепите цанговый зажим съемника на колпачке. Перемещая грузик вверх по штоку съемника, ударьте им по верхнему упору ― снятие негодного колпачка выполнено.

Пока клапан свободен, проверьте износ его штока и направляющей. Для этого возьметесь пальцами за верх штока и попытайтесь покачать его. Если износ незначителен, то люфт будет отсутствовать и вам это не удастся.

Если у вас есть оправка, стоит воспользоваться ей. В случае ее отсутствия, для колпачков на клапаны с диаметром штока 8 мм она может быть заменена торцевым ключом-трубкой на 10. Если же диаметр штоков 6 мм, то подойдет ключ-трубка на 8. Сальники клапанов должны быть сделаны из фтористой резины (так называемый сосав FRM).

Процесс установки

  • Снимите пружинки с сальников.
  • Вставьте сальник в оправку, капните капельку масла на шток клапана.
  • Наденьте сальник вместе с оправкой на шток клапана сдвиньте его вниз до посадочного выступа направляющей. Легкими ударами молотка по оправке напрессуйте его на посадочное место.
  • Не забудьте перед сборкой надеть пружинки на установленные колпачки.
  • После это установите комплектующие клапанов и засухарьте способ, который использовали для снятия сухариков.
  • Повторите эту последовательность столько раз сколько нужно и замена колпачков своими руками будет сделана.
  • Соберите разобранные узлы в обратной к снятию последовательности. Если в вашем моторе не применяются гидрокомпенсаторы, отрегулируйте клапана.

Теперь вы знаете, как поменять маслосъемные колпачки своими руками. Сколько бы вы не совершали все процедуры до этого, соблюдайте придельную внимательность.

Выключатель рециркуляции воздуха

Эта кнопка позволяет блокировать поступление воздуха извне и используется для предотвращения попадания в салон пыли, выхлопных газов или неблагоприятных запахов, а также при необходимости быстрого охлаждения или обогрева салона. При нажатии на эту кнопку загорится соответствующий индикатор и начнется рециркуляция воздуха в салоне.

Повторное нажатие кнопки режима рециркуляции воздуха приводит к возобновлению поступления воздуха с улицы; индикатор рециркуляции погаснет. В автомобилях, в которых для регулирования потока воздуха предусмотрены рычаги, для установки режима рециркуляции воздуха рычаг переводится в правое положение, а для отмены этого режима -в левое.

При длительном использовании режима рециркуляции воздуха в салоне автомобиля могут запотеть окна. Для устранения запотевания отключите рециркуляцию.

Замена маслосъемных колпачков Chevrolet Aveo T300

. приспособление для сжатия пружин клапанов.

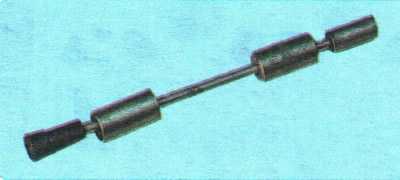

. или инерционный съемник маслосъемных колпачков. На другом конце показанного съемника есть оправка для напрессовки колпачков. При отсутствии такого съемника потребуются пассатижи для снятия колпачков и оправка подходящего диаметра для их напрессовки на направляющие втулки клапанов. Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. Причем постоянного дымления обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания. 1. Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

2. Снимите толкатели клапанов.

3. Установите на головку блока цилиндров приспособление для сжатия пружин клапанов.

4. Сожмите приспособлением пружину одного из клапанов и выньте из тарелки пружины с помощью пинцета или намагниченной отвертки два сухаря.

ПОЛЕЗНЫЙ СОВЕТ: Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружины, чтобы сухари освободились.

5. Снимите тарелку пружины.

6. . и пружину клапана. 7. Спрессуйте маслосъемный колпачок с направляющей втулки клапана. Для этого установите цангу инерционного съемника маслосъемных колпачков на колпачок и резко ударьте бойком по втулке цанги. Затем так же резко ударьте бойком по ручке приспособления, спрессовав тем самым колпачок с втулки.

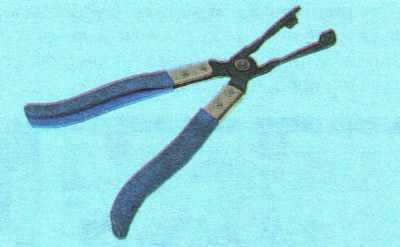

8. При отсутствии инерционного съемника колпачков снимите колпачок специальным съемником клещевого типа или пассатижами, прикладывая усилие строго вверх и не проворачивая колпачок, чтобы не повредить направляющую втулку клапана.

ПРЕДУПРЕЖДЕНИЕ: Не снимайте колпачок, поддевая его с двух сторон отвертками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, и ее кромка легко откалывается.

9. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки. 10. Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок до упора. При отсутствии специального приспособления можно подобрать цилиндрическую оправку подходящего диаметра и через нее напрессовывать колпачок легкими ударами молотка по оправке. 11. Установите пружину и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. После установки сухарей ударьте молотком через металлический стержень по торцу клапана, чтобы сухари сели на место.

ПРЕДУПРЕЖДЕНИЕ: Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухарившийся» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

12. Аналогично замените маслосъемные колпачки остальных клапанов головки блока цилиндров. 13. Установите снятые детали в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов см. «Регулировка зазоров в приводе клапанов»).

Видео про «Замена маслосъемных колпачков» для Chevrolet Aveo

Замена маслосъемных колпачков без снятия головки гбц

Chevrolet Aveo, выявление и устранение течи масла двигателя Часть 1

Chevrolet Aveo Sedan B12S1 › Бортжурнал › Замена маслосъемных колпачков Авео 1.2 8кл.

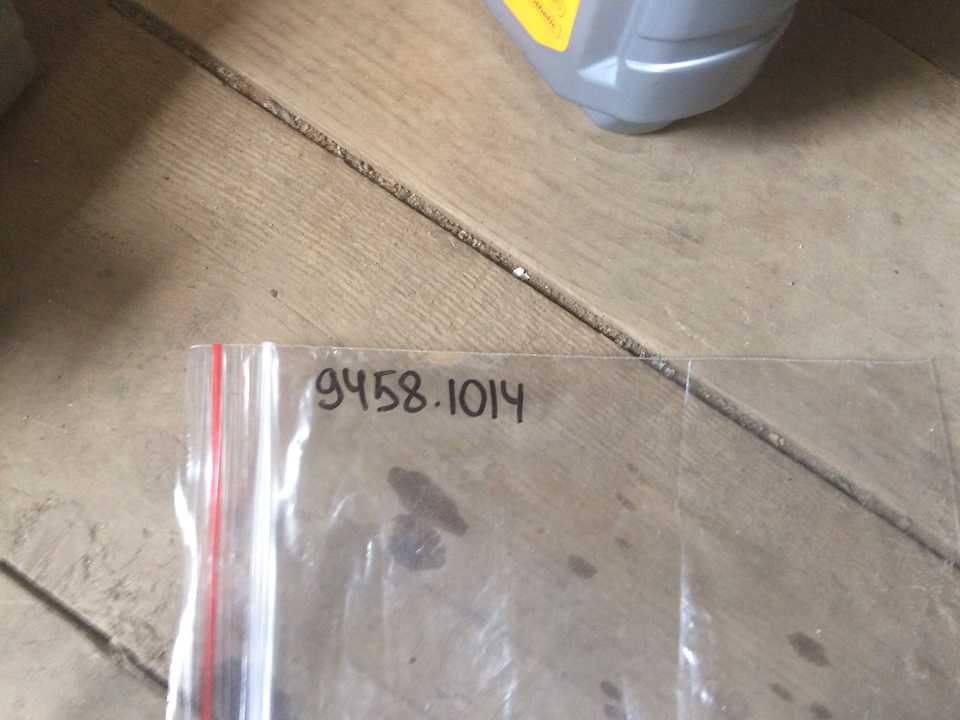

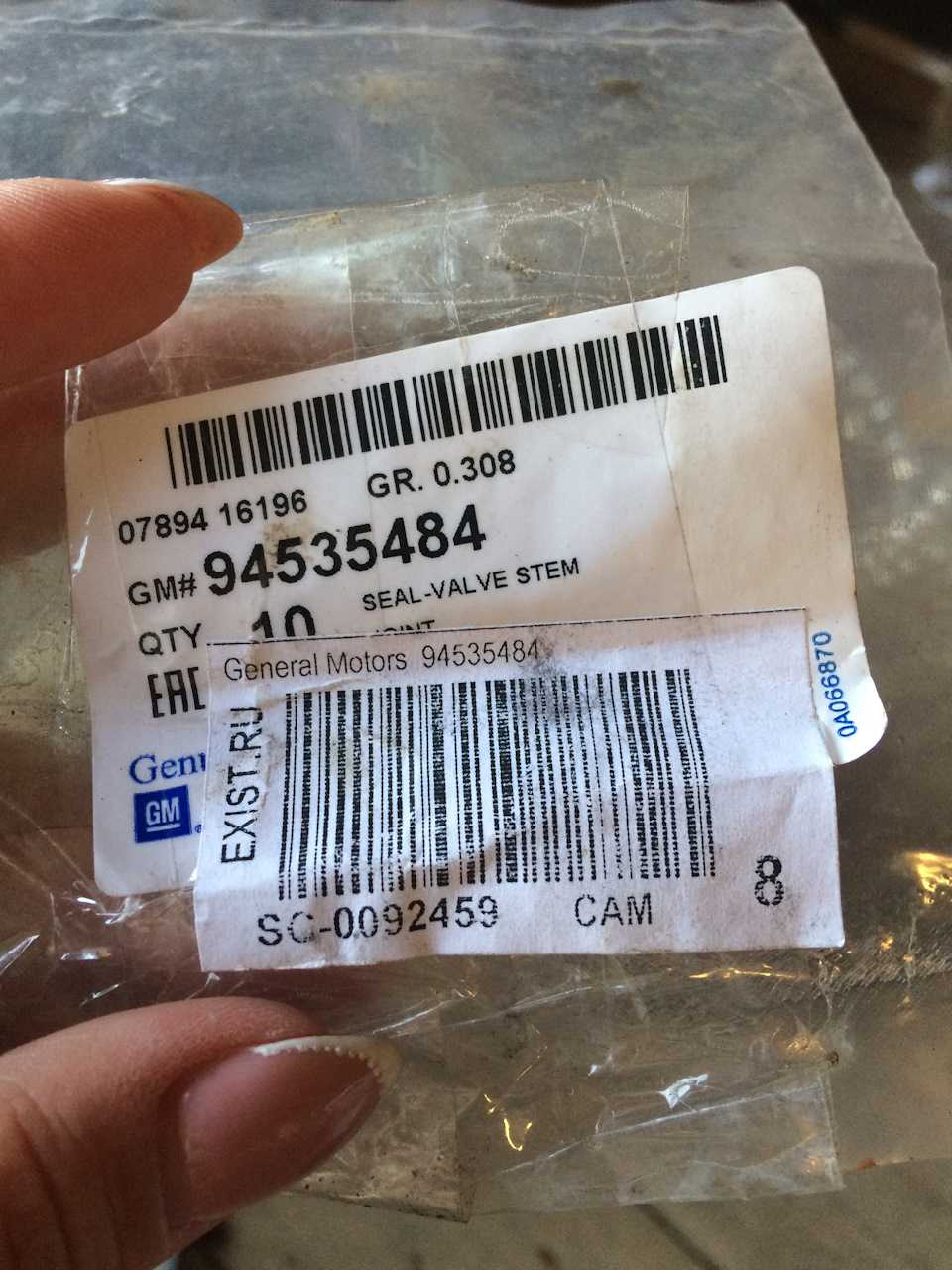

Всем привет!Будет много букв.Заметил что машина расходует масло, а также после простоя в несколько часов, при запуске двигателя выплевывалось облако сизого дыма. Стала понятна одна из причин расхода масла.Хотел сначала в сервис ехать, но ценник загнули в 8000 рублей… Решил, что сам сделаю.Итак были заказаны и куплены сами сальники клапанов, прокладка трамблера, прокладка клапанной крышки.

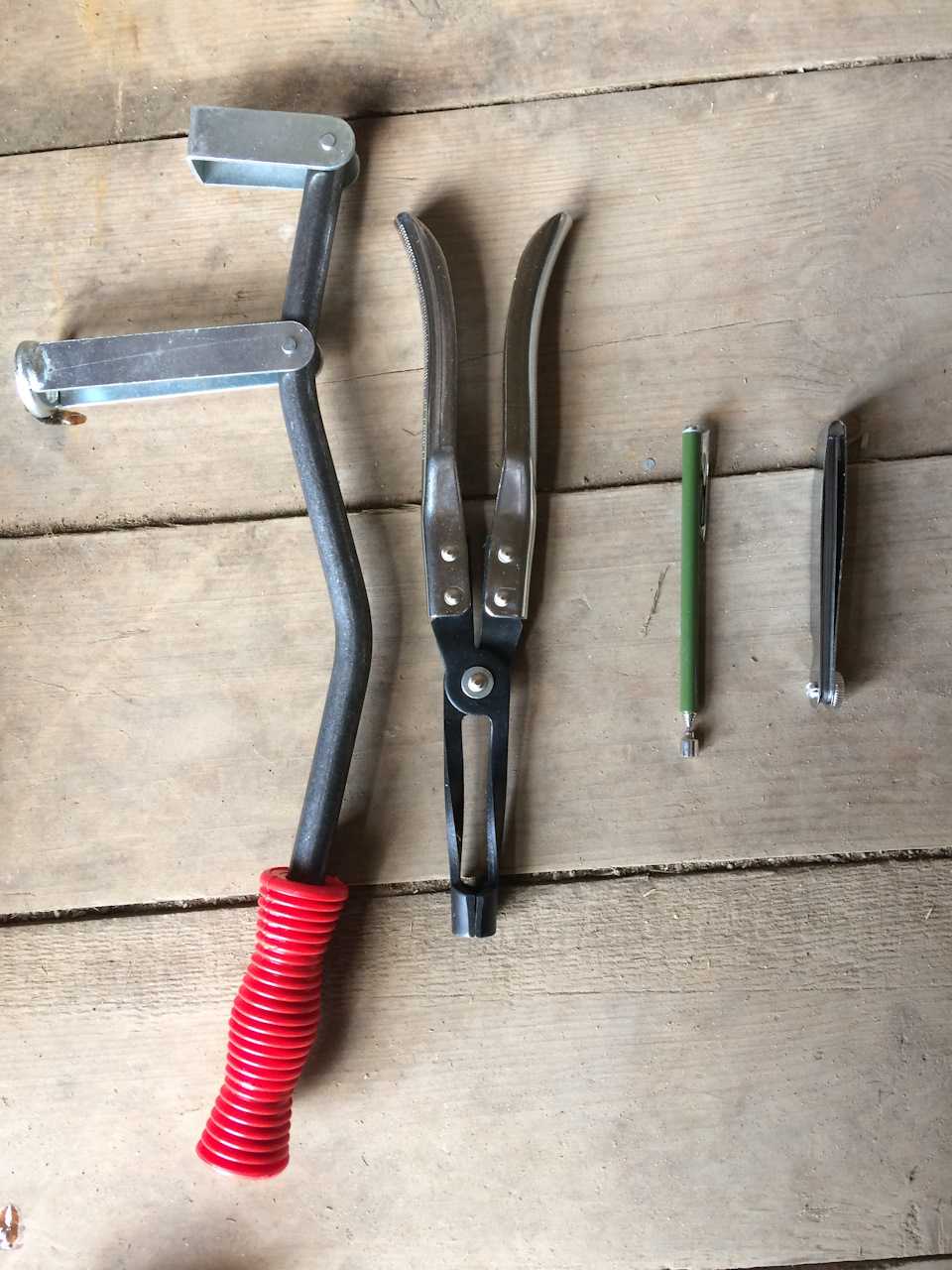

Также набор необходимых инструментов:Набор гаечных ключейНабор головокНабор шестигранниковИ др не специфический инструментарий.Специальные инструментыРассухариватель взял от 2112 подошел, но сам по себе не очень удобен.Набор щупов (нужны для регулировки клапанов)Магнит (можно обойтись в принципе)Щипцы для колпачков

Итак сам процесс:1. Сливаем антифриз, можно не весь, литра 4 достаточно будет.2. Снимаем аккумулятор, его площадку откручиваем и сдвигаем ( лучше снять, удобней будет), блок предохранителей просто откручиваем и отодвигаем.

3. Снимаем корпус воздушного фильтра, вместе с гофрой, чтобы не мешал.4. Снимаем верхнюю крышку ремня грм (держится на 4 болтах), и отсоединяем шланг дроссельного узла, тот что идет к крышке распредвала.

5. Откручиваем крышку трамблера (находится справа распредвала, к ней подходят шланги охлаждающей системы, в ней же датчик распредвала), держится на 3 болтах и 2 гайках на 12, гайки снизу, доступ ограничен (неудобно), также под этой крышкой трубка, которая соединяет нижний патрубок радиатора, держится на 2 болтах на 14, они длинные

Сама крышка может сидеть туго, аккуратно ее сдвигаем, можно разъединить тонкой отверткой, остатки прокладки счищаем, крышку просто отодвигаем.ВНИМАНИЕ в момент снятия крышки трамблера (распредвала) вытечет немного масла и немного антифриза, заблаговременно под крышку подложите что-то (тряпочку например).6. Домкратим переднее правое колесо, ставим 4ю или 5ю передачу (необходимо для выставления меток грм), если вы не будете менять ремень грм, или уверены что метки выставлены правильно, то переходим к 7 пункту, если же вы не уверены, то снимаете колесо, и правый водоотражатель чтобы видеть шкив коленвала и метки на нем.7

Далее выставляем метки грм, я выставлял по распредвалу, т.к. уверен в совпадении. Выставляем ВМТ 1го цилиндра (1 на картинке).

8.Снимаем клапанную крышку и вв провода, отсоединив все шланги.

Грязь от прошлого хозяина, результат плохого масла с большим интервалом замены.

9.Откручиваем 10 болтов держащих оси коромысел, и вытаскиваем ось коромысел выпускных клапанов (ближняя) и коромысла с пружинами, перед этим ослабьте регулировочные винты клапанов. Она может вытаскиваться с большим усилием, придется как то приспособиться вытянуть ее ( в сторону аккумулятора). Если у вас картина как у меня, то это будет не легко. ЗАПОМНИТЕ в каком порядке шли коромысла и как стояла ось, чтобы так же установить затем обратно.

10. Рассуухариваем выпускной клапан 1 и 4 цилиндра! И никакие другие, иначе клапана провалятся в цилиндр.Накручиваем болт клапанной крышки, подходящий чтобы рассухарить клапан, нажимаем на рассухариватель и магнитом вытаскиваем сухарики, будьте аккуратны, не потеряйте их. Снимаем пружину с клапана и щипцами стаскиваем колпачок. У меня они сидели туговато, да и щипцы какие то слабенькие, я стягивал щипцами через тряпочку, покручивая сальник. Берем новый колпачок, смазываем моторным маслом и щипцами аккуратно надеваем на ножку клапана (не крутите колпачок, может повредиться) протаскивая в самый низ, где колпачок защелкнется на своем месте.11. Засухариваем обратно, ставим пружину нажимаем рассухариватель, закладываем сухарики в тарелку клапана, отпускаем легонько рассухариватель и смотрим, чтобы сухарики совместились с проточкой на клапане и тарелке, они должны встать ровно на одном уровне.Те же действия производим на клапана 4го цилиндра.12. Проворачиваем коленвал на 180 градусов, при этом распредвал повернется на 90 градусов, то есть метки установятся в горизонтально уровне.13. Теперь меняем колпачки выпускных клапанов 2 и 3 цилиндра.14. Далее ставим коромысла и ось коромысел выпусных клапанов наместо.15. Снимаем ось коромысел и коромысла впускных клапанов, и меняем колпачки на впускных клапанах 2 и 3 цилиндра. Будьте аккуратны, а лучше закройте вот это отверстие, это канал масляный для слива масла в поддон, в него может случайно упасть сухарик, как было у меня…

16. Крутим колесо и выставляем метки, как при замене выпускных клапанов 1 и 4 цилиндра (метка 1 на картинке выше), меняем колпачки впускных клапанов 1 и 4 цилиндра, и ставим обратно коромысла и ось коромысел, прикручивием болтами оси коромысел.

Двигатель b12d1 регулировка клапанов шевроле авео

Дмитрий (Си-Би_Регион)

Группа: Супермодераторы Сообщений: 4817 Регистрация: 16.1.2009 Из: Екатеринбург Пользователь №: 34027 Спасибо сказали: 1309 раз

Автомобиль: Н3 Турбо 4Х4 Откуда: г.ЕКАТЕРИНБУРГ Регион: Свердловская область

Отчет подготовил Механик

Регулировку клапанов на Спарке и Авео производитель рекомендует производить раз в 150 т. км на Спарке М300 и Авео 1,2л 16кл раз в 100т.км. Следует отметить, что моторы совершенно одинаковые и мотивы производителя в задании разного интервала для регулировки не совсем понятны.

Тут явно прослеживается маркетинговая составляющая в привлечении большим межсервисным интервалом.Всё бы было хорошо, если бы не было отклонений в регулировке клапанов с завода. При замерах на новых моторах зазоров в приводе клапанов присутствуют отклонения как в меньшую, так и в большую сторону.

Зазоры проверяют при температуре двигателя 20гр, для впускных клапанов зазор 0,074-0,125мм, для выпускных клапанов 0,245-0,295мм. Постоянно встречаются минимальный зазор на впускных клапанах 0,04-0,06мм, а это крайне мало. На выпускных часто минимальный зазор составляет 0, 14-0,18мм.

При этом на Спарке М300 температура включения первой скорости вентилятора охлаждения составляет 108гр. Большие зазоры не так страшны для ресурса мотора и экономичности. Маленькие зазоры не способствует экономичности двигателя, да и ресурс снижается.

Для проверки зазоров на Спарке М300 необходимо демонтировать половину впускного коллектора 9 болтов и клапанную крышку 12 болтов, на Авео более доступно и достаточно снять только клапанную крышку. Если зазоры не в допуске, на Спарке М300 придётся провести следующие работы, следуя заводским рекомендациям:— снимаем приводные ремни и шкив К/В( для этого нужно на Спарке М300 опустить мотор, т.к. доступ к болту КВ мешает лонжерон)

и помпы 4 болта, — сливаем масло с поддона двигателя,— отворачиваем лючок маховика 3 болта — отворачиваем поддон двигателя и снимаем его 16 болтов и 2 гайки — отворачиваем 2 болта креплении бочка гидроуселителя и отводим бочёк в сторону(на Спарке М300)— отворачиваем 2 болта креплении расширительного бочка антифриза и отводим в сторону(на Спарке М300)— отворачиваем левую опору двигателя от кузова и двигателя и снимаем предварительно вывесив двигатель 4 болта и 2 гайки — отворачиваем 16 болтов по периметру передней крышки распредвала и снимаем её, — совмещаем метки на КВ и распредвалах — отворачиваем гидронатяжитель 2 болта от двигателя предварительно его сжав и зафиксировать чекой — отворачиваем ось натяжного башмака и снимаем— снимаем цепь — отворачиваем крышки распредвалов 20 болтов и снимаем не путая их — вынимаем валы — вынимаем толкатели — при необходимости рассухариваем клапана и меняем колпачки — после измерения микрометром толщины толкателей, высчитываем толщину новых и устанавливаем подобранные нужной толщины толкатели.Собираем всё в обратной последовательности, не забыв запастись новой прокладкой клапанной крышки и герметиком.

Итого; для регулировки клапанов нужно открутить, а потом закрутить 100 болтов с гайками, не считая крепления защиты двигателя.Как видно объем работ сопоставим с объемом работ при среднем ремонте двигателя.

Официальные дилеры не имеют представления о конструкции продаваемой машины и её обслуживанию, и утверждают что в этих моторах стоят гидрокомпенсаторы, но когда им втолковываешь суть конструкции и перечень работ которых надо провести для регулировки клапанов, впадают в ступор подсчитывая стоимость работ, и называют цену за проверку зазоров 2,5-3т.р, а за разборку и регулировку клапанов ценник примерно от 14т.р.

Но самое забавное в другом: НИ у одного дилера в России нет регулировочных толкателей, а их 40 размеров. В идеале в запасе должно быть 40 размеров * 16 клапанов = 640 толкателей.На вопрос если понадобятся толкатели для регулировки, что делать? Отвечают что только на заказ, срок поставки от 1 до 3 месяцев. Видимо в это время владельцу предложат ходить пешком.

Источник

Масло и масляный фильтр в бензиновом двигателе 1,6 л (F16D4)

Примечание: Рекомендуется заливать масло той же марки, что и было в двигателе. Если масло будет заливаться другой марки, то промойте систему смазки двигателя специальным средством. Для этого после слива старого масла залейте промывочную жидкость до нижней отметки маслоизмерительного щупа. Запустите двигатель и дайте ему поработать 10 минут на холостых оборотах. Слейте это средство и только после этого замените масляный фильтр. Теперь можно залить новое масло.

1. Если двигатель холодный, запускаем и прогреваем его до рабочей температуры.

2. Устанавливаем автомобиль над ямой или эстакаду, или поднимаем автомобиль на подъемнике.

Примечание: Автомобиль должен находиться в горизонтальном положении, в противном случае моторное масло будет слито не полностью, что может привести к неправильной заправке масла и последующему повреждению двигателя.

3. Открываем капот.

4. Слегка откручиваем крышку маслозаливной горловины и извлекаем маслоизмерительный щуп.

5. Залезаем под автомобиль, ключом с головкой на 13 отворачиваем болты крепления и снимаем нижнюю защиту двигателя.

6. Затем ключом с насадкой TORX T45 ослабляем затяжку пробки сливного отверстия.

Примечание: Перед отворачиванием, при помощи щетки по металлу, очищаем пробку и область вокруг нее от пыли и грязи и наносим на пробку, при необходимости, проникающую жидкость (типа WD-40).

7. Располагаем под сливное отверстие в масляном поддоне емкость для сбора моторного масла, пальцами отворачиваем пробку и сливаем масло в емкость (объем емкости – не менее 5 л).

Внимание: Соблюдаем осторожность, чтобы не обжечься маслом. 8. Пока масло стекает в емкость меняем масляный фильтр

Фильтр меняем сверху

Пока масло стекает в емкость меняем масляный фильтр. Фильтр меняем сверху

8. Пока масло стекает в емкость меняем масляный фильтр. Фильтр меняем сверху.

Примечание: На данном двигателе масляный фильтр находится на передней части блока цилиндров справа (если смотреть против движения), возле выпускного коллектора.
