Рено дастер замена шаровой опоры самостоятельно

Самостоятельная замена шаровой опоры

Для того чтобы заменить шаровый палец своими руками, необходимо выполнить следующие действия:

  1. Демонтировать рычаг передней подвески и хорошо закрепить его в тисах.
  2. С помощью сверла на 6 мм и дрели высверлить заклепки, которыми крепится элемент к рычагу. Если не получается, можно аккуратно срезать болгаркой, чтобы не задеть направляющий элемент ходовой части.
  3. Подготовить новую опору и комплект болтов вместо заклепок. Болты и резьбу пальца нужно обработать нигролом, проверить смазку под пыльником в заменяемом элементе и закрепить его на рычаге.
  4. Установить направляющий элемент на раму и закрутить болты и гайки.
  5. С помощью домкрата приподнять рычаг, чтобы он принял горизонтальное положение, и направить палец на посадочное место.
  6. Хорошо затянуть гайку на шаровом пальце.
  7. Затянуть болты и гайки, которыми элемент крепится к раме.
  8. Установить колесо и хорошо подтянуть все болты крепления рычага.

По окончании работы рекомендуется отрегулировать развал-схождение колес.

Устройство узла на Рено Дастер

Подвеска на автомобиле независимая, типа МакФерсон, оснащена газовыми амортизаторами. На подрамнике есть 2 рычага треугольной формы, которые присоединяются к поворотному кулаку через шаровую опору. Кулак крепится к стойке, которая за счет амортизаторов и пружин поглощает удары.

Рычаг передней подвески на Рено Дастер 4х4 соединяет ходовую часть и кузов, а также регулирует угол наклона последнего на поворотах.

Элемент оборудован двумя резинометаллическими сайлентблоками и прикрепленной заклепками (с завода) шаровой опорой, состоящей из таких частей:

  • металлического корпуса, где расположен палец, одна сторона которого имеет вид шара, другая оснащена резьбовым соединением;
  • полимерного вкладыша;
  • резинового пыльника, служащего для герметизации стержня элемента.

Неподвижная часть крепится к рычагу, подвижная – к поворотному кулаку, позволяющему колесам свободно перемещаться по горизонтальной плоскости.

Шаровая опора на Renault Duster

Передние рычаги на автомобиле Renault Duster сконструированы таким образом, что шаровые опоры возможно поменять отдельно от рычага, при условии, что оригинальные шаровые опоры нужно высверлить в местах заклепок.

Шаровая опора — ответственная деталь узла передней подвески, связывающая рычаг с поворотным кулаком, тем самым позволяет обеспечить движение закрепленных элементов во всех направлениях, а значит колеса могут поворачиваться.

Шаровая опора выходит из строя, так как она является высоконагруженной деталью, и при езде по ямам, ухабам и другим неровным поверхностям дороги, шаровый шарнир изнашивается и появляется люфт. Вторым моментом, влияющим на внеплановый выход из строя шаровой опоры является перегруз автомобиля, а также повреждение пыльника шарнира. При возникновении люфта нарушаются настройки развал-схождения передних колес, ухудшается управляемость кроссовера, неравномерный и повышенный износ резины, а также повышается риск обрыва рычага, что может привести к всевозможным последствиям.

Диагностировать неисправную шаровую опору можно двумя способами:

  • при езде будет слышен сильный стук, а при повороте колеса скрип;
  • при диагностировании с помощью монтировки, которая упирается под опору, при надавливании будет слышен стук, означающий люфт шаровой.

Процесс замены

  • Если замена производится на яме, то под заднее колесо подставляется упор, коробка передач должна быть на передаче (АКПП в положении “Р”), включен ручной тормоз.
  • Устанавливаем домкрат, предварительно сорвав болты крепления колес.
  • Вывешиваем заменяемую сторону и снимаем колесо. Колесо подкладываем под подрамник или бордюр, ближе к домкрату.
  • Гаечным ключом срываем и откручиваем гайку шаровой опоры. Если гайка проворачивается с пальцем, тогда подпираем монтировкой рычаг вниз и делаем несколько ударов молотком по цапфе. Если гайка до сих пор не откручивается, тогда приступаем к откручиванию болтов рычага со стороны подрамника, а шаровый палец срезаем болгаркой.

  • После того, как сняли рычаг, его нужно надежно закрепить в тисках.
  • С помощью дрели высверливаем три заклепки. Желательно начинать с 3 мм, после 5 и 7 мм. Если же получается высверлить заклепки, то аккуратно срезаем их болгаркой, не повреждая рычаг.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;

домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;

монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;

надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;

комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;

съёмник шаровых опор. Его тип зависит от модели автомобиля.

Читать еще: Как снять магнитолу на форд фокус 3

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Осторожно! Производить работы, если автомобиль стоит на мягком грунте, бесполезно и небезопасно. Диагностика проводится на твёрдом покрытии

Очень часто распрессовка шаровой на Рено Сандеро, даже после просмотра соответствующего видео, происходит очень туго, так как её шлицевая часть плотно запрессована в рычаге. По этой причине, чтобы не сломать ни одну из деталей ни при монтаже, ни при демонтаже и просто ускорить выполняемый самостоятельно процесс, рекомендуется менять рычаг в комплекте с опорой. Такой же совет даётся и в видео, описывающем процесс.

Так как, если её неправильно запрессовать, возможно появление сильного люфта – не слишком критичного для работы Рено Сандеро в целом, но вызывающего те же проблемы, из-за которых, собственно, и проводилась замена.

Это интересно: Крепление рейлингов

Renault Duster. Снятие рычагов передней подвески и замена шаровых опор

Итак, заглядываем в арку колеса:

Первым делом радуемся тому, как удобно (без сарказма) расположены болты крепления рычага к подрамнику. Радуемся и откручиваем. Если есть, конечно, рожковый/накидной ключ на 21, удерживать гайку от проворачивания. Головка-то на 21 точно в стандартном наборе инструментов есть.

Передний так вообще для пневмогайковерта доступен:

К заднему болту пневмой не подлезть, но для трещотки с ключом — в самый раз:

А вот потом идём смотреть на шаровую опору, и видим тот самый нюанс. Палец шаровой тут конусный, конусом он входит в отверстие на поворотном кулаке, и сверху на палец накручивается гайка. Все это не криминал, так много где сделано. Но вот такое расстояние между пальцем и ШРУСом — редко где найдешь:

Начать с того, что такое расстояние сходу исключает применение накидного ключа. Только рожковый. Прямо вспомнил беззаботное детство, когда папа ковырял во дворе ВАЗ-2103. У него-то тогда только рожковые и были:

Так это хорошо, что в данном конкретном случае гайка не насмерть закисла на пальце, и усилия по откручиванию пришлось прилагать небольшие. Частенько бывает так, что крутить приходится с неслабым таким усилием, и вот с рожковым ключом шанс испортить грани болта в этом случае существенно выше.

Ну да ладно, проблема не в этом. Проблема в том, что через некоторое время гайка упирается в корпус ШРУС, а резьба еще не кончается:

Вот тут-то начинаются сложности. В этот момент можно вдарить по поворотному кулаку, чтобы откис конус, и палец шаровой «упал» вниз. Но в этом случае он будет проворачиваться вместе с гайкой. На пальце с торца есть шлиц под торкс, но доступ туда как бы отсутствует. Вот на этом месте я немного расстроился.

Вариантов особо нет — надо сдвигать ШРУС. Для этого замачиваем гайку ступицы в жидком ключе:

И откручиваем ее:

Дальше ругаемся на тех, кто перед вставкой ШРУСа в ступицу не мазнул шлицы никакой смазкой, потому что наконечник ШРУС сидит плотно и сдвигаться не желает. А должен — от достаточно легкого нажатия рукой. Берем в руки латунную выколотку и с болью в сердце колотим через нее в наконечник ШРУС. Боль в сердце от того, что даже через проставку из мягкого металла есть вполне реальный шанс запороть заход резьбы на наконечнике, и потом долго мучаться с накручиванием ступичной гайки. А уж без проставки из мягкого металла или дерева колотить по наконечнику вообще нельзя, испортится гарантированно.

Через несколько ударов расшевелить ШРУС получается, но в таком виде его хода не хватает, чтобы дать пространство гайке на пальце шаровой. Надо отодвигать поворотный кулак. Для этого вытаскиваем болты крепления рычага к подрамнику и освобождаем рычаг из посадочных мест. После этого получается утопить наконечник ШРУСа примерно на столько:

Теперь домкратим шаровую вверх, чтобы она конусом пальца прижалась к поворотному кулаку и палец не проворачивался:

Выкручиваем гайку до конца, после чего снимаем рычаг:

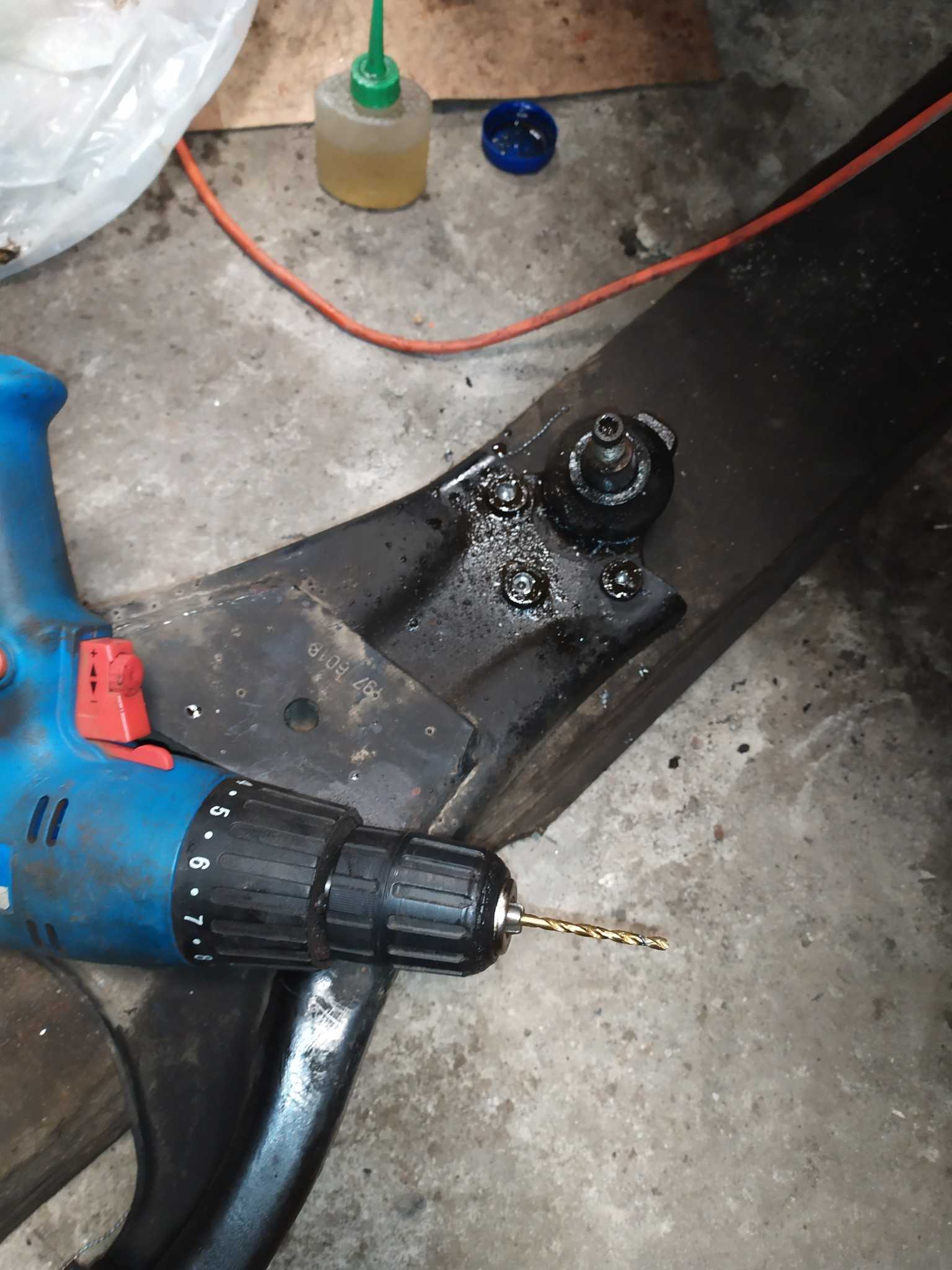

Шаровая опора, как мы видим, закреплена на заклепках. Они высверливаются:

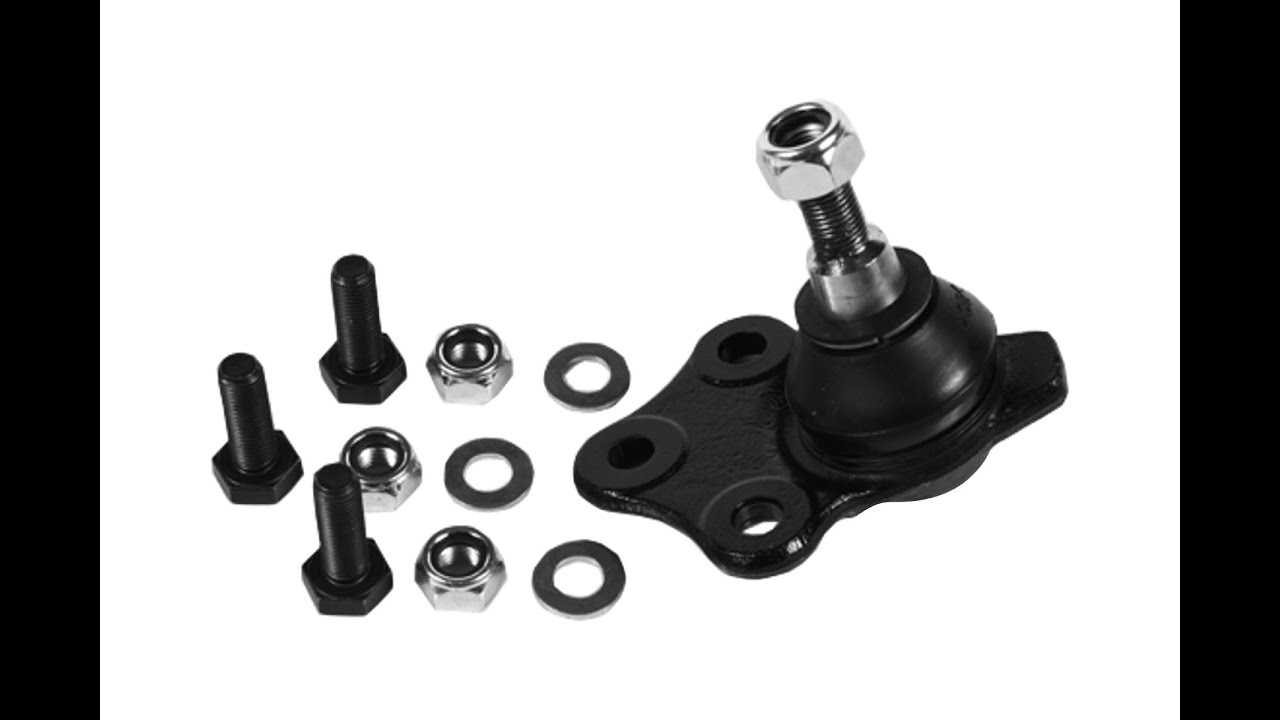

Новые шаровые опоры, естественно, идут с болтами и гайками в комплекте. Поздравляем, отныне замена ваших шаровых опор будет дешевле!

Собирается все в обратном порядке без особых нюансов, только надо не забыть смазать шлицы ШРУСа.

PS: в конкретном случае на второй стороне автомобиля степень закисания ШРУСа в ступице была выше, никакие удары молотком не спасали. Дело было близко к тому, чтобы снимать поворотный кулак с валом целиком (а хули нам, как выразился бы один мой знакомый), но по счастью, решил еще попробовать так: выкрутил гайку до упора в корпус ШРУС, ударил по поворотному кулаку, чтоб палец упал вниз, и через доступный зазор между поворотным кулаком и основанием шаровой опоры зафиксировал палец шаровой с помощью переставных плоскогубцев. Пыльник, естественно, этого не пережил, поэтому для случаев, когда рычаг снимается не для замены, такое решение не слишком хорошо.

PPS: до сих пор не совсем ясно, что делать, если этот Дастер потребует работ, связанных со снятием приводного вала. Снять все это в сборе с поворотным кулаком несложно, но дальше? Греть горелкой? Можно, вопросов нет, но как это перенесет ступичный подшипник? Сдается мне, его смазка такое не очень хорошо воспримет. В общем, загадка. Будем посмотреть.

Выбор шаровой опоры

Первое время официальный дилер не предусматривал замену шаровой опоры отдельно от рычага, поэтому в каталогах невозможно было найти шаровую опору как отдельная деталь в каталоге запчастей. Так как для бюджетного автомобиля замена рычага из-за поломанной шаровой опоры является нецелесообразно, большинство производителей запчастей стали выпускать шаровые опоры для Рено Дастер. Независимо от того, какой мотор установлен на автомобиле (1.5, 1.6 или 2.0), а также привод (передний или 4х4), рычаги здесь одинаковы, равно как и шаровые опоры.

Если же вы не доверяете практике замены шаровых опор отдельно от рычага, то ищите рычаги в сборе, согласно оригинальному заводскому номеру рычага: 545000138R (правый рычаг), 545011697R (левый).

Позднее производитель Renault присвоил каталожный номер для шаровой опоры — 401602308R, по которому можно найти аналоги. Ниже представлена таблица со средними ценами и производителями.

В таблице приведен не весь список возможных аналогов.

Процесс замены

  • Если замена производится на яме, то под заднее колесо подставляется упор, коробка передач должна быть на передаче (АКПП в положении “Р”), включен ручной тормоз.
  • Устанавливаем домкрат, предварительно сорвав болты крепления колес.
  • Вывешиваем заменяемую сторону и снимаем колесо. Колесо подкладываем под подрамник или бордюр, ближе к домкрату.
  • Гаечным ключом срываем и откручиваем гайку шаровой опоры. Если гайка проворачивается с пальцем, тогда подпираем монтировкой рычаг вниз и делаем несколько ударов молотком по цапфе. Если гайка до сих пор не откручивается, тогда приступаем к откручиванию болтов рычага со стороны подрамника, а шаровый палец срезаем болгаркой.

С помощью ключа на “21” с одной стороны удерживаем гайку, а с другой стороны головкой такого же диаметра откручиваем болт. Аналогично болт откручивается с другой стороны. Теперь рычаг снят с автомобиля.

  • После того, как сняли рычаг, его нужно надежно закрепить в тисках.
  • С помощью дрели высверливаем три заклепки. Желательно начинать с 3 мм, после 5 и 7 мм. Если же получается высверлить заклепки, то аккуратно срезаем их болгаркой, не повреждая рычаг.

После того, как шаровая опора была удалена с рычага, готовим новую деталь к установке на рычаг. Комплект болтов, поставляемых с новой деталью, обязательно обработайте медной пастой. Обязательно проверяйте наличие смазки под пыльником. После палец также обработайте медной смазкой. Также проверьте целостность сайлентблоков рычага.

Устройство

Устройство данного элемента довольно простое и имеет следующие конструктивные элементы:

  • Стержень из металла, который с одной стороны имеет резьбу, а с другой шарообразный наконечник
  • Резиновый пыльник, обеспечивающий герметичность
  • Цилиндрический металлический корпус, имеющий с одной стороны широкое отверстие, а с другой узкое
  • Состоящий из верхней и нижней части полимерный вкладыш, закрепленный прижимной шайбой + завальцовка
  • Дно шаровой опоры

Как видите устройство довольно простое. Все элементы системы, как правило, изготовлены из стали, а чтобы снизить трение между пальцем и корпусом, углубление корпуса покрывается пластмассой.

  • Если замена производится на яме, то под заднее колесо подставляется упор, коробка передач должна быть на передаче (АКПП в положении “Р”), включен ручной тормоз.
  • Устанавливаем домкрат, предварительно сорвав болты крепления колес.
  • Вывешиваем заменяемую сторону и снимаем колесо. Колесо подкладываем под подрамник или бордюр, ближе к домкрату.
  • Гаечным ключом срываем и откручиваем гайку шаровой опоры. Если гайка проворачивается с пальцем, тогда подпираем монтировкой рычаг вниз и делаем несколько ударов молотком по цапфе. Если гайка до сих пор не откручивается, тогда приступаем к откручиванию болтов рычага со стороны подрамника, а шаровый палец срезаем болгаркой.
  • После того, как сняли рычаг, его нужно надежно закрепить в тисках.
  • С помощью дрели высверливаем три заклепки. Желательно начинать с 3 мм, после 5 и 7 мм. Если же получается высверлить заклепки, то аккуратно срезаем их болгаркой, не повреждая рычаг.

Замена

Замена шаровых Рено Дастер, происходит при возникновении трещин, различных повреждений или  в случае деформации рычага.  Чтобы произвести замену проделываем следующие действия:

  1. Загоняем автомобиль на яму или эстакаду, фиксируем ручной тормоз
  2. Снимаем колесо
  3. Ключом на восемнадцать откручиваем гайку, которая крепит палец шаровых опор, пока гайка не начнет, упираться в корпус наружного шарнира
  4. Берем монтажную лопатку и отгибаем вниз с шаровой опоры рычаг, предварительно установив регулируемый упор под поворотный кулак
  5. Из проушины необходимо выпрессовать палец шаровой опоры, для этого необходимо      нанести удары по проушине поворотного кулака, удары наносить нужно через проставку
  6. Когда палец шаровой опоры вышел, отворачиваем гайку
  7. Из поворотного кулака вынимаем палец шаровой опоры
  8. Ключом на 21 у переднего крепления рычага откручиваем гайку, при этом болт головки необходимо удерживать. Вынимаем болт
  9. Таким же образом  на заднем креплении откручиваем  гайку болта и вынимаем его
  10. Демонтируем рычаг подвески
  11. Устанавливаем новый элемент

Как видите замену опоры Рено Дастер своими руками, можно произвести без каких либо проблем, но более качественно и быстро сделать это смогут только профессионалы.

Передние рычаги на автомобиле Renault Duster сконструированы таким образом, что шаровые опоры возможно поменять отдельно от рычага, при условии, что оригинальные шаровые опоры нужно высверлить в местах заклепок.

Шаровая опора — ответственная деталь узла передней подвески, связывающая рычаг с поворотным кулаком, тем самым позволяет обеспечить движение закрепленных элементов во всех направлениях, а значит колеса могут поворачиваться.

Шаровая опора выходит из строя, так как она является высоконагруженной деталью, и при езде по ямам, ухабам и другим неровным поверхностям дороги, шаровый шарнир изнашивается и появляется люфт. Вторым моментом, влияющим на внеплановый выход из строя шаровой опоры является перегруз автомобиля, а также повреждение пыльника шарнира. При возникновении люфта нарушаются настройки развал-схождения передних колес, ухудшается управляемость кроссовера, неравномерный и повышенный износ резины, а также повышается риск обрыва рычага, что может привести к всевозможным последствиям.

Диагностировать неисправную шаровую опору можно двумя способами:

  • при езде будет слышен сильный стук, а при повороте колеса скрип;
  • при диагностировании с помощью монтировки, которая упирается под опору, при надавливании будет слышен стук, означающий люфт шаровой.

Самостоятельная замена шаровой опоры

В ходе ремонта потребуются наборы головок и ключей, молоток. Также рекомендуется подготовить WD-40, с помощью которого облегчается проведение работ.

Для устранения неисправностей, затронувших шаровую опору, необходимо загнать автомобиль на эстакаду (яму), приподнять на домкрате, после чего снять колесо с той стороны, где возникла проблема. Этим открывается доступ к всем болтам крепления шаровой, один из которых крепит деталь к кулаку, а оставшиеся — к рычагу. Данные элементы рекомендуется предварительно зачистить, удалив следы загрязнений небольшой щеткой из металла, а затем нанеся WD-40.

Если установлена штатная деталь, то перед началом процедуры следует высверлить заклепки.

Нередко гайка крепления пальца шаровой плотно зафиксирована на кулаке. Из-за этого элемент невозможно открутить рожковым ключом. В подобных случаях сначала снимаем гайку ступицы, а затем — сдвигаем привод, используя наставку и молоток. Как только элемент изменит положение, можно переходить к дальнейшим работам.

На следующем этапе откручиваем гайку. Для этого подойдет 18-миллиметровый ключ. В момент, когда элемент упрется в корпус наружного шарнира, с помощью монтажной лопатки отгибаем рычаг. Перед началом этих манипуляций рекомендуют зафиксировать поворотный кулак посредством какой-либо опоры.

Далее удаляются датчик ABS и тормозной шланг. Следом выпрессовывается палец. Для этого нужно молотком ударить по проушине, предварительно подложив опору, чтобы не повредить поворотный кулак. После выхода детали отворачиваем гайки в месте крепления последних к стойке. Вынув палец, откручиваем ключом на «21» и вынимаем болт, расположенный на рычаге подвески. В конце снимаем эту деталь.

Установка новой шаровой занимает несколько минут. Для этого нужно открутить три болта от рычага и снять старую деталь. Затем необходимо установить новую шаровую опору. В этом случае рекомендуют использовать болты, идущие в комплекте. После этого закрепляется сначала палец, а потом крепежи рычага.

Завершив описанные манипуляции, нужно восстановить первоначальный вид подвески. Для этого следует выполнить несколько действия в приведенном порядке:

  1. Монтируется привод.
  2. Устанавливаются гайки, которые крепят стойку к кулаку.
  3. Затягиваются гайки ступицы и кулака.
  4. Монтируются обратно датчик ABS и тормозной шланг.

Многие автовладельцы рекомендуют проводить в рамках замены шаровой опоры на Рено Дастер финальную затяжку ранее открученных элементов при загруженной машине. Для этого нужно опустить домкрат, покачать кроссовер из стороны в сторону, а затем завершить процедуру. Благодаря таким действиям каждая деталь займет нужное положение.

Шаровая опора на Renault Duster

Передние рычаги на автомобиле Renault Duster сконструированы таким образом, что шаровые опоры возможно поменять отдельно от рычага, при условии, что оригинальные шаровые опоры нужно высверлить в местах заклепок.

Шаровая опора — ответственная деталь узла передней подвески, связывающая рычаг с поворотным кулаком, тем самым позволяет обеспечить движение закрепленных элементов во всех направлениях, а значит колеса могут поворачиваться.

Шаровая опора выходит из строя, так как она является высоконагруженной деталью, и при езде по ямам, ухабам и другим неровным поверхностям дороги, шаровый шарнир изнашивается и появляется люфт. Вторым моментом, влияющим на внеплановый выход из строя шаровой опоры является перегруз автомобиля, а также повреждение пыльника шарнира. При возникновении люфта нарушаются настройки развал-схождения передних колес, ухудшается управляемость кроссовера, неравномерный и повышенный износ резины, а также повышается риск обрыва рычага, что может привести к всевозможным последствиям.

Диагностировать неисправную шаровую опору можно двумя способами:

  • при езде будет слышен сильный стук, а при повороте колеса скрип;
  • при диагностировании с помощью монтировки, которая упирается под опору, при надавливании будет слышен стук, означающий люфт шаровой.

Процесс замены

  • Если замена производится на яме, то под заднее колесо подставляется упор, коробка передач должна быть на передаче (АКПП в положении “Р”), включен ручной тормоз.
  • Устанавливаем домкрат, предварительно сорвав болты крепления колес.
  • Вывешиваем заменяемую сторону и снимаем колесо. Колесо подкладываем под подрамник или бордюр, ближе к домкрату.
  • Гаечным ключом срываем и откручиваем гайку шаровой опоры. Если гайка проворачивается с пальцем, тогда подпираем монтировкой рычаг вниз и делаем несколько ударов молотком по цапфе. Если гайка до сих пор не откручивается, тогда приступаем к откручиванию болтов рычага со стороны подрамника, а шаровый палец срезаем болгаркой.

С помощью ключа на “21” с одной стороны удерживаем гайку, а с другой стороны головкой такого же диаметра откручиваем болт. Аналогично болт откручивается с другой стороны. Теперь рычаг снят с автомобиля.

  • После того, как сняли рычаг, его нужно надежно закрепить в тисках.
  • С помощью дрели высверливаем три заклепки. Желательно начинать с 3 мм, после 5 и 7 мм. Если же получается высверлить заклепки, то аккуратно срезаем их болгаркой, не повреждая рычаг.

После того, как шаровая опора была удалена с рычага, готовим новую деталь к установке на рычаг. Комплект болтов, поставляемых с новой деталью, обязательно обработайте медной пастой. Обязательно проверяйте наличие смазки под пыльником. После палец также обработайте медной смазкой. Также проверьте целостность сайлентблоков рычага.

Замена шаровой опоры Рено Дастер

Следом за этим необходимо приступить к покачиванию монтировки вверх-вниз, тем самым разгружая и высвобождая шаровую опору. Если в ходе выполнения данной манипуляции возникает зазор, превышающий 3 мм, деталь следует заменить. Первое время официальный дилер не предусматривал замену шаровой опоры отдельно от рычага, поэтому в каталогах невозможно было найти шаровую опору как отдельная деталь в каталоге запчастей.

Так как для бюджетного автомобиля замена рычага из-за поломанной шаровой опоры является нецелесообразно, большинство производителей запчастей стали выпускать шаровые опоры для Рено Дастер. Независимо от того, какой мотор установлен на автомобиле 1. Если же вы не доверяете практике замены шаровых опор отдельно от рычага, то ищите рычаги в сборе, согласно оригинальному заводскому номеру рычага: R правый рено дастер замена шаровой опоры видеоR левый.

Позднее производитель Renault присвоил каталожный номер для шаровой опоры — R, по которому можно найти аналоги.

Ниже представлена таблица со рено дастер замена шаровой опоры видео ценами и производителями. Но за неимением горничной — «зовём» дворника У меня еще и дрель сломаналась, надо новую 2 Выпрессовываем клёпки.

Не повторяйте моих ошибок! Я сбил шаровую, клёпки остались в теле рычага и я один ляд их выпрессовывал.

Поэтому просто, спилив шляпки, сделали надпилы и в тиски, через головку как оправку и болтом выдавливаем! В тиски, через головку как оправку и болтом выдавливаем! Полный размер А то шарик собьете и получите поведеную площадку под шаровую и клепки в ней! Полный размер Выпрессовал клёпки через головку болтом в тисках.

Замена шаровой опоры на Рено Дастер

Обязательно надо снять пыльник, убрать заводскую смазку — её там просто кот наплакал, после чего положить новую. Отлично себя зарекомендовал Ravenol «Marinefett» Смазка для водного транспорта.

Хоть он и не для шаровых, но с ним шаровые жигуля знакомого уже прошли 50 тыс. Чтобы снять пыльник, нам надо либо малый медицинский шпатель, как в этой статье кстати там о шаровых наших кое-чтолибо щуп на 0. Полный размер Снимаем пыльник.

Полный размер Заводская смазка. Полный размер ракурс 2.

Полный размер Ну, сюда серанули тоже малость. Убираем заводскую смазку, я снял чистым выстиранным носком, после чего выдул остатки с компрессора, ну и набил новой смазки

Тут важно не перестараться — в пыльнике должно быть не менее половины пространства — воздух, чтобы при установке, когда его прижмёт, в нем не было избыточного давления, ну и при перепадах температур чтобы не было подсоса говна с улицы

Полный размер Намазали.

Полный размер Намазали 2. Дабы нам не страдать разными неполовыми извращениями, одеваем пыльник на шаровую, а кольцо сначала одеваем на защитный колпачок шаровой — я использую от оригинальных рычагов, но тот, что с Febi — тоже подойдет. Он просто чуть.

Шаровая опора на Renault Duster

Ну и с его помощью — одеваем кольцо на место. На фото всё. Zoom задний сайлентблок продавило рычагом. Zoom передний судя по следам тоже не слабо надавлен!

Ради интереса измерил ширину пояска в рычаге, в котором сидит сайлентблок — 8. И это при длине корпуса сайлентблока в 31 мм! В общем прикинул йух к носу что к чему и решил что так дело не пойдет!

Окончательно решаю что приварю эти втулки к рычагу. Причем с обоих сторон. Беру жену болгарина и срезаю с рычага шаровую и родную втулку! Одеваю втулки на сайлентблоки, и вместе со втулками вгоняю их в рычаг.

Натяг получается гораздо более приятный, нежели когда просто впрессовывал сайлентблок в рычаг! Ну и для полного счастья прихватываю втулки к рычагам полуавтоматом металл толстый, поэтому нагреться до такой температуры что бы навредить полиуретану ничего не успело. Zoom Далее пришла очередь шаровой.

Зная еще со времен Москвича что Фенокс делает запчасти из достаточно хороших комплектующих но кривыми руками, сразу же вскрываю пыльник и проверяю наличие смазки.

Zoom не густо….

Zoom в пыльнике вообще сухо. Zoom вот сколько было смазки! В комплекте с шаровой лежат болты, самоконтрящиеся гайки и на кой то ляд еще и гровера жалкого вида их я ставить не. Завтра выточу еще пару втулок и можно будет заняться и второй стороной Всем удачи и ровных дорог.

Признаки сильного износа шаровой Дастер

Чем больше шаровые опоры изношены, тем больше вероятность ДТП, поэтому для водителя важно знать, в каком состоянии находится каждая опора Duster. Неисправная шаровая опора Renault Duster

Неисправная шаровая опора Renault Duster

Производитель в инструкции к Рено Дастер указывают ориентировочные сроки замены этой детали. Но чаще водителю приходится ориентироваться по симптоматике, указывающей на выход опоры из строя. Износ происходит обычно постепенно, резкие поломки случаются очень редко. Симптомы выхода из строя шаровых опор следующие:

  • На малой скорости (меньше 30 км/ч), когда преодолеваются препятствия в виде дорожных полицейских, со стороны подвески доносится шум. Когда звук идет из передней части Рено Дастер, то это признак либо плохой смазки опор, либо их механического повреждения. Но зимой такой шум не говорит об обязательной поломке детали. Зимой смазка загустевает, а нормально работать начинает только после хорошего разогрева. В начале движения зимой стук в подвеске — нормальное явление.
  • Еще один симптом — при наборе скорости колесо начинает болтаться со стороны в сторону. Это провоцируется люфтом в опоре и такое положение опасно, так как при сильном крене автомобиль может опрокинуться на бок из-за подвернутого колеса. При наличии люфта передних колес замену испорченной шаровой Duster на новую откладывать нельзя.
  • Следующий симптом — неравномерный износ передних и задних автомобильных шин.
  • Еще симптом — скрип руля при поворотах.

Диагностика

Если вы заподозрили проблемы с подвеской, Рено Дастер лучше проверить на сервисе. Но есть и кустарные способы проверки. Например, слуховая проверка давно известна и достаточно информативна. Автомобиль должен раскачивать помощник. Задача второго человека — внимательно прислушиваться к звукам, идущим от места локализации шаровых опор подвески. Если опоры постукивают, их нужно и осмотреть на подъемнике или яме.

Другой способ проверки — качением. Тут также требуется помощник. У поднятого на домкрате автомобиле выжимается тормозная педаль. Далее каждое колесо раскачивается и осматривается на люфт.

Какие сайлентблоки выбрать для Рено Дастер

На автомобилях используются детали, поставляемые компаниями Hutchinson или Sasic. Владелец может использовать как оригинальные запчасти (поставляются в упаковке с маркировкой Renault), так и выпущенные сторонними фирмами.

При подборе запасных элементов учитываются конструктивные особенности машины.

  1. В передних рычагах используется 4 элемента, номер оригинальной детали – 545602788R. В качестве альтернативы могут использоваться сайлентблоки Sasic (артикул 2254015) или полиуретановые детали от компании “Точка опоры” (каталожный номер 13063209). Номера деталей не зависят от рабочего объема двигателя и типа привода.
  2. В задней балке используются оригинальные детали 6001549988. Допускается использование аналогов от Lemforder (каталожный номер 3128501) или Moog (артикул RE-SB4191). Шарниры унифицированы с элементами, используемыми в задних подвесках легковых автомобилей Renault Logan и Sandero.
  3. Для ремонта задней подвески на машинах с полным приводом потребуется приобрести 10 шарниров Sasic с каталожным номером 2254019. Дополнительно потребуются сайлентблоки 5511 07894R (2 шт.); допускаются аналоги RE0501R от компании VTR.

Об особенностях проведения работ

Обычно распрессовка опоры шаровой для Рено Сандеро сильно затягивается, даже если водитель успел изучить тематическое видео. Причина этому – плотная запрессовка шлицевой части опоры в рычаге. Исходя из этого, рекомендуется для облегчения и ускорения процесса, а также избегания повреждений, менять пору в комплекте с рычагом. Подобного мнения придерживаются и эксперты, выполняющие замену детали. Ведь, если запрессовка выполнена некорректно, то вскоре вновь появиться сильный люфт, что, правда, не критично для эксплуатации Рено Сандеро в целом. Однако, собственно проблема стуков и скрипов будет не решена.

Процесс установки

  • Новую шаровую опору крепим к рычагу. Все болты смазываем.
  • Устанавливаем рычаг, в первую очередь крепим его болтами к подрамнику. Болты с гайками только наживляем. Затягивать болты нужно будет только тогда, когда рычаг примет рабочее положение.
  • Чтобы без помощи напарника установить палец в свое место, под тормозной диск подставляем домкрат и немного приподнимаем поворотный кулак, чтобы посадочный конус принял горизонтальное положение. подводим палец в посадочное место и понемногу опускаем поворотный кулак. Для того, чтобы палец мел до конца, подставляем домкрат под рычаг, наживляем гайку на шарнир и затягиваем ее до конца гаечным ключом.
  • Теперь затягиваем без усилия болты крепления рычага на подрамнике и устанавливаем колесо на место. После колесо опускается и затягиваются болты крепления. Болты крепления рычага затягиватся максимально, как раз в момент рабочего положения рычага.

После данной операции шаровая опора должна отработать не менее 50 000 км. Настоятельно рекомендуется менять шаровые опоры попарно для равномерного износа узла ходовой части. После замены шарниров обязательно требуется настройка углов развал-схождения колес.

После того, как шаровые опоры выйдут из строя, больше не будет необходимости снимать рычаг и все манипуляции можно проводить “по месту”. Предварительная обработка медной пастой позволит в следующий раз беспрепятственно обслуживать ходовую часть.

Для продления срока эксплуатации новых шарниров придерживайтесь следующих правил:

  • периодически проверяйте целостность пыльника шаровой опоры;
  • не допускайте загрузку автомобиля свыше указанных значений;
  • старайтесь обходить глубокие ямы и ухабы, либо снижайте скорость при наезде на них;
  • вовремя проводите диагностику и обслуживание передней ходовой части.

Заключение

Итак, о необходимости замены шаровой опоры Дастер может сигнализировать не проходящий стук со стороны передней подвески или люфт передних колес.

Если в первых моделях Рено Дастер шаровую возможно было поменять только с рычагом, то в последних версиях авто запчасть меняется независимо. Продается вместе с крепежом, поэтому замена технически не сложна.

Помните, что только исправная и обильно смазанная шаровая опора способна обеспечить свободное вращение колес по горизонтали и исключить их нежелательное движение по вертикали!

Видео

  • https://expertrenault.ru/hodovaya/zamena-sharovyh-opor-na-reno-daster
  • https://zapchasti.expert/podveska/sharovaya-opora/sharovaya-opora-na-renault-duster.html
  • https://carenault.ru/duster/duster-1/menyaem-sharovuyu-oporu-reno-daster/
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
