Как поменять сайлентблоки подрамника «ауди-80»

О порядке выполнения замены

Замена резинометаллических шарниров Ауди 80 б3 начинается с того, что автомобиль нужно установить на смотровую яму, затянуть ручной тормоз, установить упоры под задние колёса. Переднюю часть машины поднимают домкратом.

Важно! Работу следует продолжить после установки под кузов надёжных металлических подставок. Далее необходимо установить подставку под коробку передач

Теперь можно приступать к демонтажу шаровых опор. Понадобится головка на 17 и такой же накидной ключ. Ими отвинчивают болты шаровых опор, после чего их достают из корпуса ступиц. Снова понадобиться головка на 17, которой откручивают гайки на боковых опорах двигателя. Этой же головкой откручивают болты передние и задние, которые крепят подрамник к кузову машины, их всего 4 штуки

После этого можно осторожно опустить его на пол гаража

Далее необходимо установить подставку под коробку передач. Теперь можно приступать к демонтажу шаровых опор. Понадобится головка на 17 и такой же накидной ключ. Ими отвинчивают болты шаровых опор, после чего их достают из корпуса ступиц. Снова понадобиться головка на 17, которой откручивают гайки на боковых опорах двигателя. Этой же головкой откручивают болты передние и задние, которые крепят подрамник к кузову машины, их всего 4 штуки

После этого можно осторожно опустить его на пол гаража

Audi 80. Полиуретановые сайлентблоки.

Поехал на авторынок и купил для начала 4шт волго втулок от рессор. Старые сайленты выбил и какое же было мое удивление) Эта втулка болталась в обойме как «хер в стакане».

Потом уже понял, что люди впрессовывали волговские втулки в старые обоймы от сайлентов предварительно их, выжигая, но это не джедайский способ. В общем дела такие. Внутренний диаметр родной обоймы подрамника 38мм. Причем это диаметр на все 4 обоймы. Диаметр волговтулки 35-36мм. Читая посты я наткнулся что есть еще втулки от УАЗа они больше и в передние обоймы самое то. Пришлось ехать за ними. Когда пришел в магазин вне показали 2 варианта. Один от обычного УАЗа, другой от Патриота. Внешние и внутрение диаметры у них одинаковые, только у «Патриотовских» мощнее шляпка и они немного длинее.

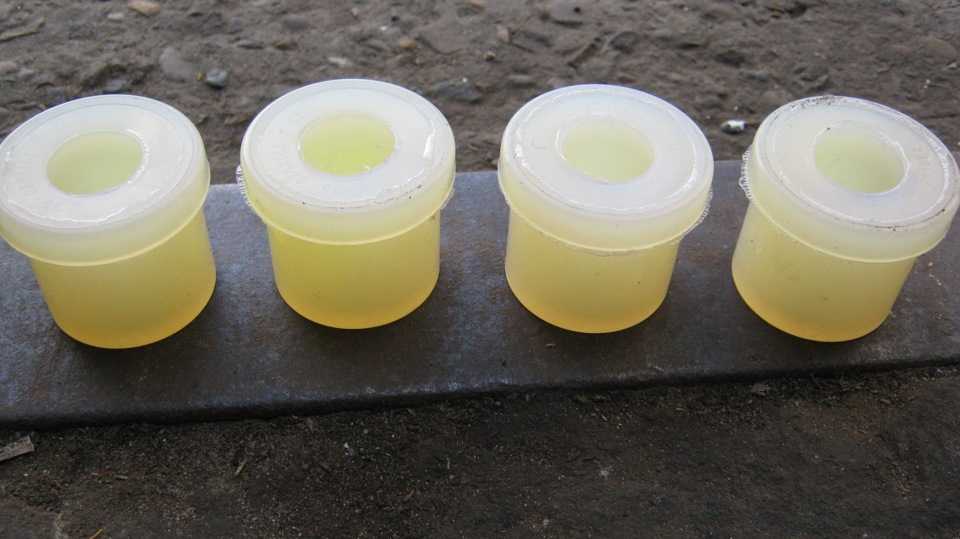

Втулки рессор от УАЗа Патриот

Замерив их размеры выяснил, что внутрений диаметр втулки 22мм а внешний 42мм. Диметр «грибка» Родного сайлентблока 17мм. Вот думаю опять попандос… Сайленты я запресую, а втулки то все равно будут болтаться. Благо есть у меня знакомый токарь, слава ему) Заказал у него новые «грибки/втулки» под диаметр 22мм и длиной такой же как и у родных.

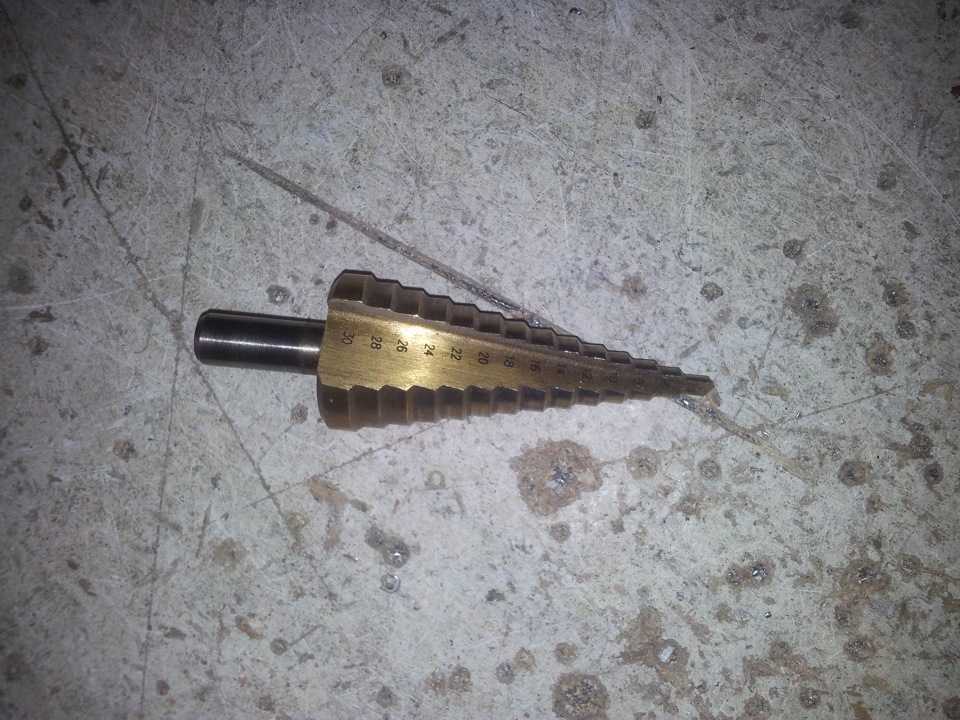

Втулки получились то что надо) Нот тут возник вопрос по поводу внешнего диаметра полиуритановых сайлентов. Т.к. они 42мм решил их сточить до 40мм, чтобы они плотно запресовались, а потом уже запресовать новые металлические втулки.

Нужно снять 1мм.

Итак втулки подтачил, теперь запресовка. Начал с переднийх. Намазал сайленты мылом и запресовал их в обоймы подрамника. После запресовки внутренний диаметр сайлента уменьшился до 20мм. Самое то))) Теперь вставляю грибок также смазав мылом. Получилось очень круто)

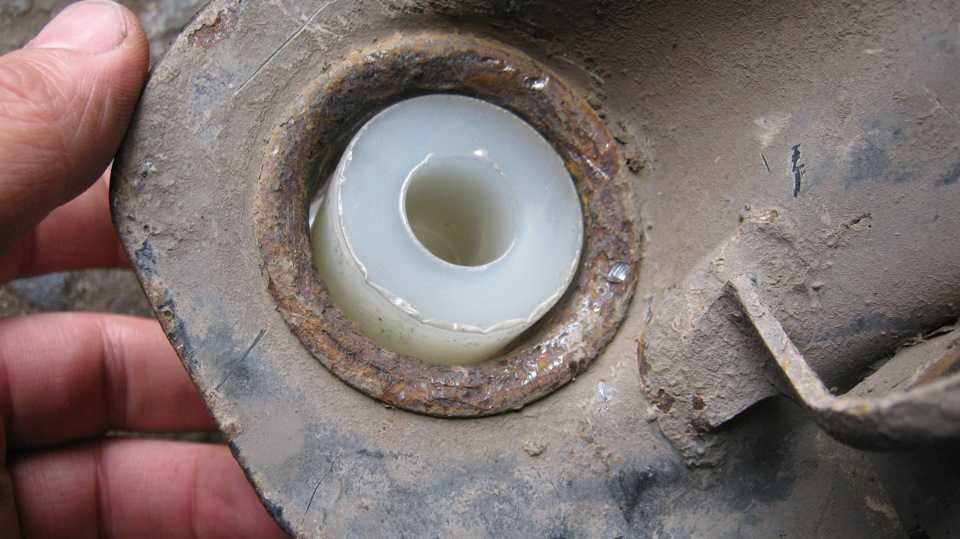

Запрессовывается шляпкой к низу

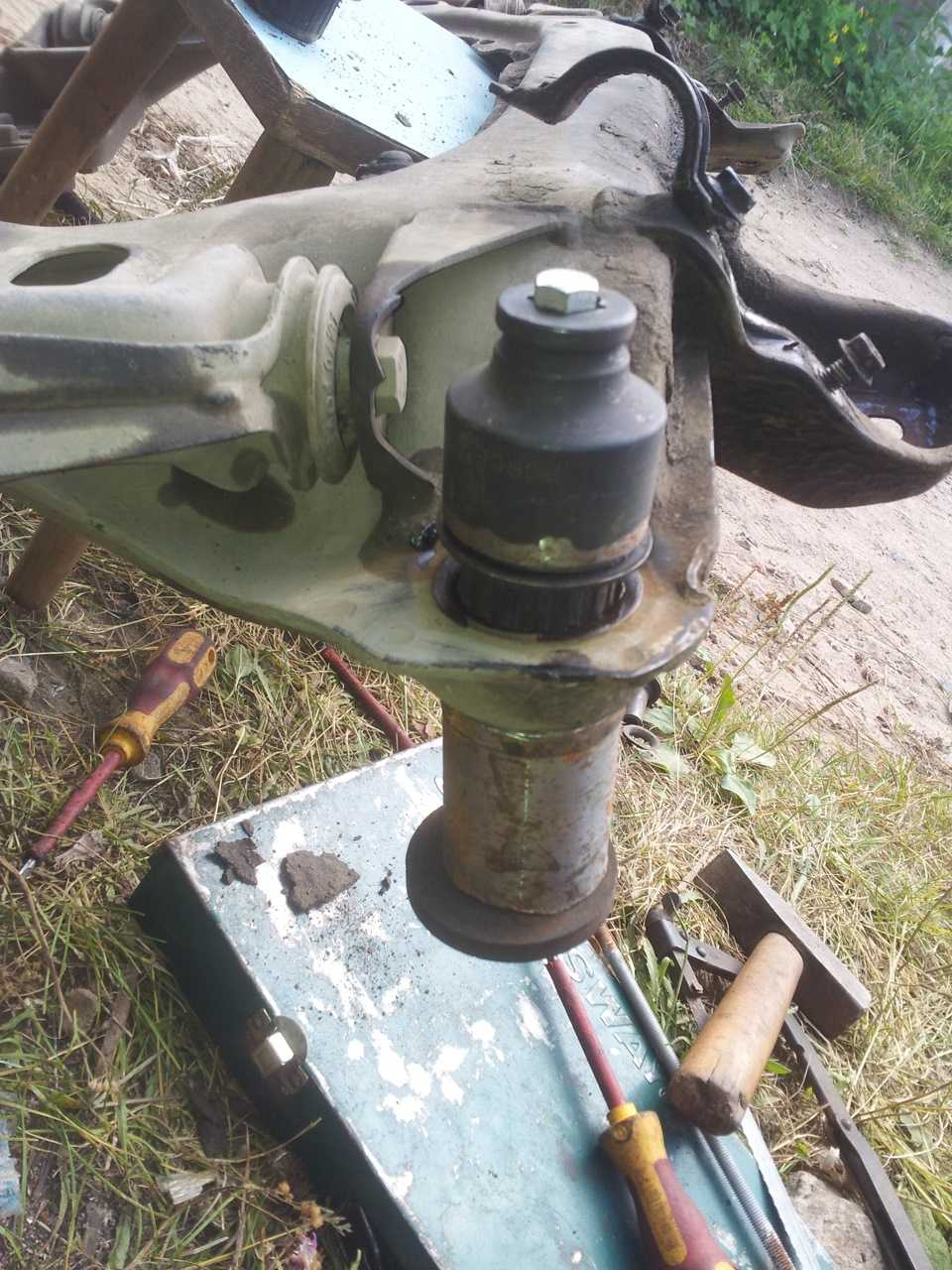

Запрессовывал с помощью болта подрамника

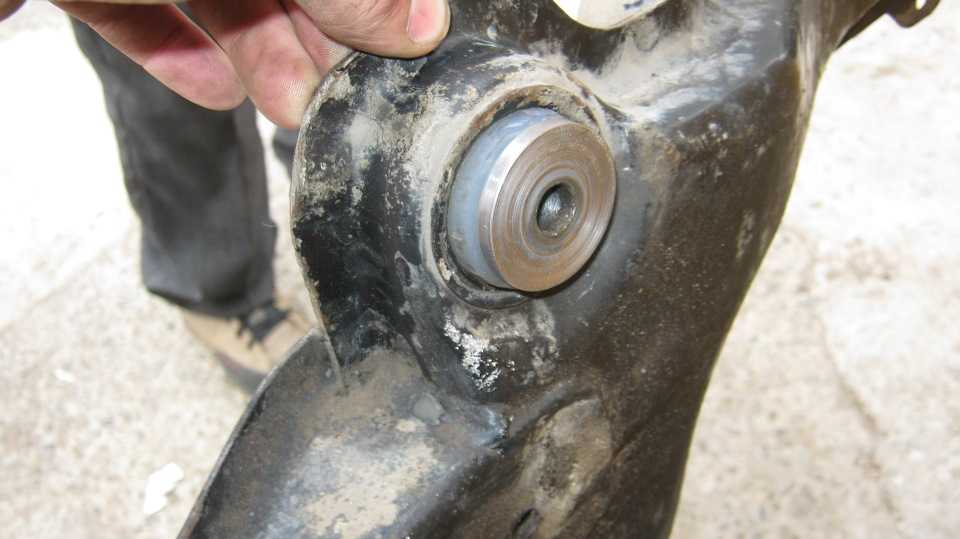

этой стороной к лонжерону

Итак, передние готовы результат радует. Теперь к задним. Длина задних обойм меньше. Решил их разрезать и сделать «бутерброд». Для задних обойм нужно 4 УАЗовских втулок. Резать полиуретан дело не из легких. Резина намного легче режется.

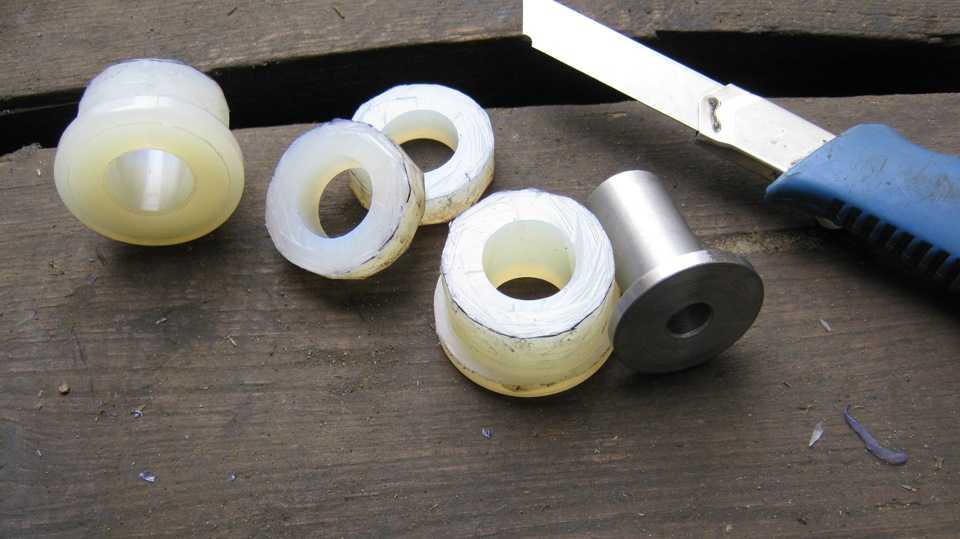

Разрезал под длину внутренний обоймы

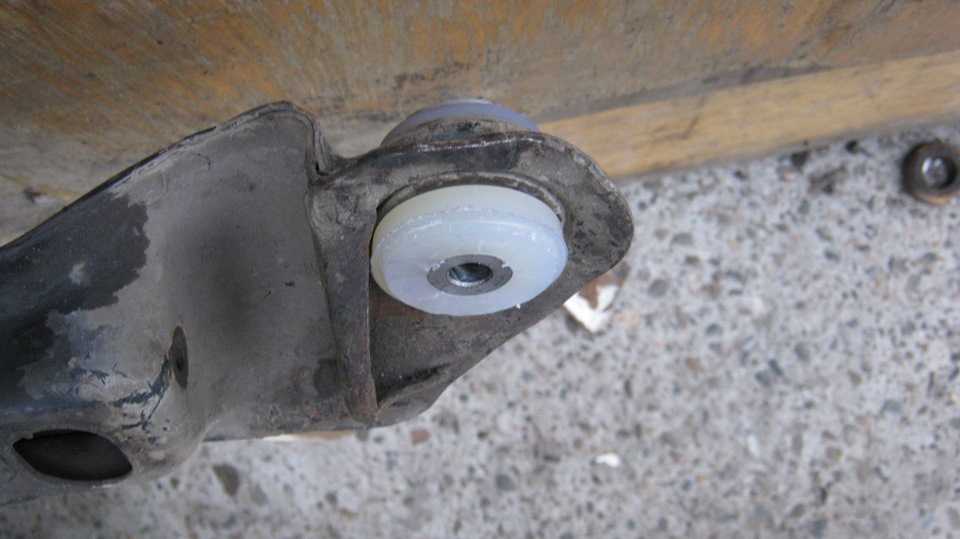

Далее инсталляция сей конструкции. Задние втулки рессор, так же сточил до 40мм. Вставляются уже шляпкой к лонжерону, т.к. они держат нагрузку при тормозе. Отрезаные шляпки от дополнительных втулок надел с другой стороны. Они зажмутся шайбой.

Теперь установка подрамника на место. Это блин целая задача. Т.к. у меня была сорвана резьба закладных решил пырезать отверстие в ложеронах и вставить туда нормальную гайку. Купил для этого новые болты подрамника и гайки к ним. Вырезал отверстия с помощью маленькой «болгарочи» хз как она называется у нее маленькие диски. Посадил болты на резьбовой герметик чтобы и не думал выкручиваться)

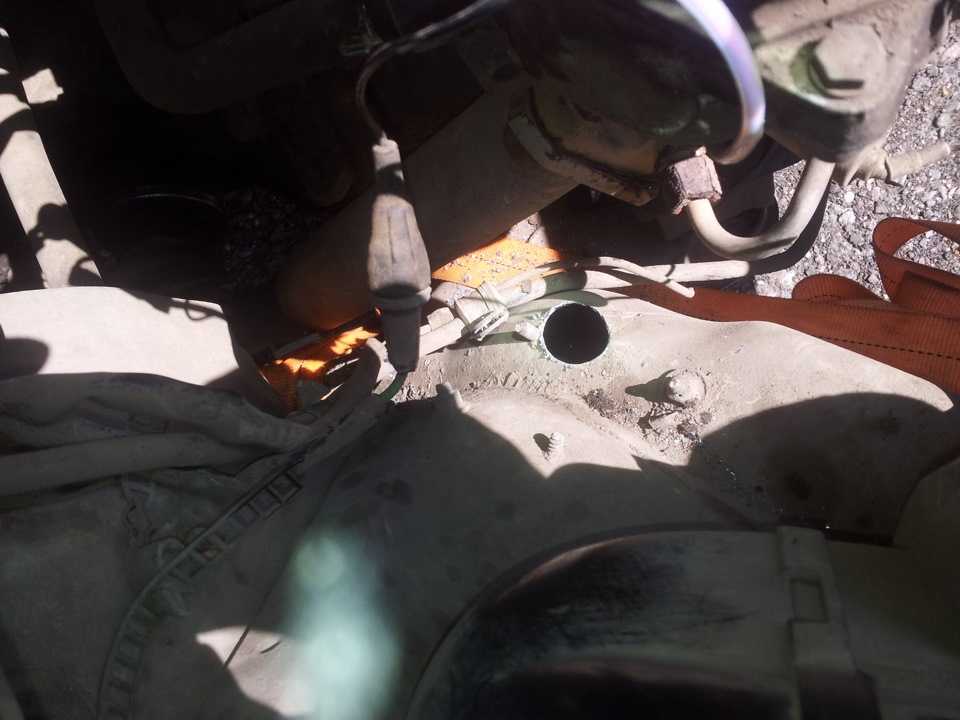

Задний. Заклеил отверстие STP

P.S. Всего ушло 6шт. полиуретановых втулок рессора от УАЗа Патриот. Куплено 2 VAG-овских каленых болта и гайки к ним. Номеров к сожалению нет, т.к. они были в наличии в местном магазине. Резьбовой герметик.

| следующая лекция ==>
Тема 3.10 Аудиторская проверка отчётности экономического субъекта. | Электронно-лучевая сварка

Дата добавления: 2016-03-27 ; просмотров: 3893 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Пошаговая инструкция по самостоятельной замене сайлентблоков в Audi 80

Под сайлентблоком или кратко «сайлентом» понимают резинометаллическую составляющую авто. По сути это просто две соединенные резиновой перегородкой втулки. Устройство предназначено для того, чтобы гасить колебания и тряску при езде на машине.

И, как и любая запчасть на Ауди 80 Б3, они изнашиваются — об этом говорит клацанье при поворачивании, уход в сторону при торможении, шумы из-под передних колес.

Какие сайлентблоки ставить на Ауди 80

Для подрамника используют сайлентблоки с номерами:

  • передние 893.199.415
  • задние — 811.199.419

Сайлентблок — одна из самых «капризных» запчастей для Ауди-80 — в том плане, что они могут быть только родными. Все остальные ставить смысла нет — они придут в негодность через очень короткое время.

О том, что сайлентблоки пора менять, также говорят следующие признаки:

  • Трудность в управлении авто;
  • Громкий стук подвески на ухабах, даже маленьких неровностях;
  • Неравномерный износ покрышек;
  • Сложность в регулировке развала-схождения.

Пошаговая инструкция замены сайлентблоков подрамника ауди 80 б3 своими руками

Последовательность действий такова:

Машину поддомкрачивают, двигатель можно оставить на месте.
Скручивают пальцы шаровых опор, колеса снимают.
Осматривают болты. Невооруженным глазом будет видно, где болты прохудились — их лучше заменить сразу, вместе с гайками.
Головкой на 17 скручивают подушки мотора

Особенное внимание следует проявить к подушке со стороны пассажирского сидения.
Снимают подрамник. Внимание! лучше запастись подкатным домкратом, так как освобожденный от креплений подрамник рискует приземлиться на голову.Чтобы его снять, скручивают четыре болта.

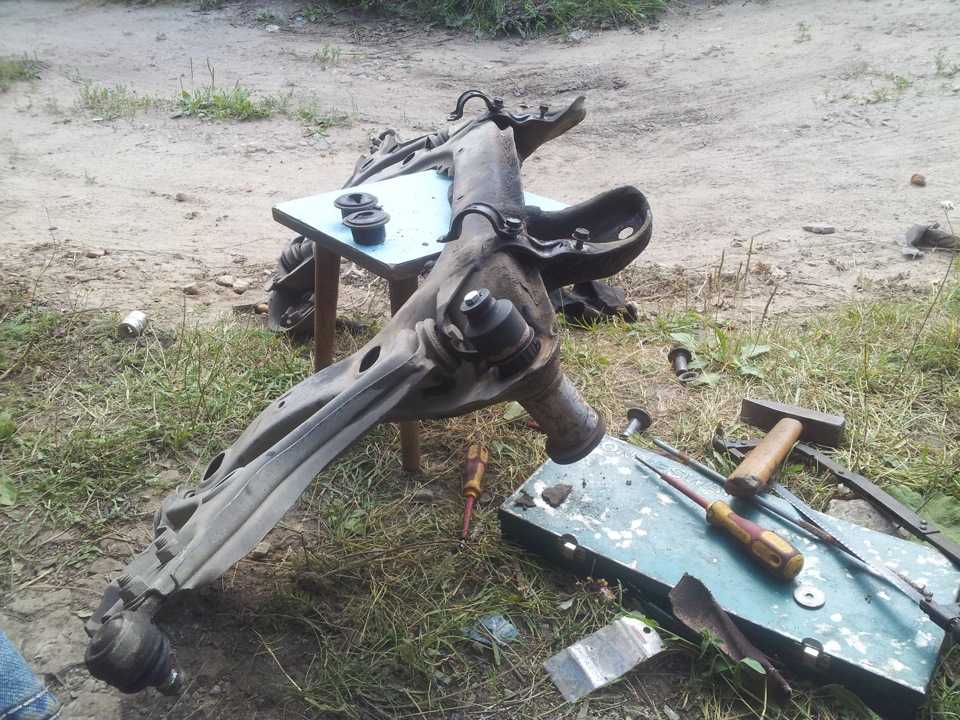

Снимают рычаги

Для их демонтажа некоторые мастера советуют применять изогнутый накидной ключ, но вполне можно справиться и обычным.
Болты скручивают, вытаскивают рычаг. Принцип запрессовки следует запомнить.
Необязательный, но крайне желательный пункт — почистить подрамник, рычаги и все крепления.
Остается самое главное — выпрессовать и запрессовать сайленты. Внешние обоймы смазывают, затем прессуют задние сверху, передние — с нижней стороны. Ребристой поверхностью сайлентблок смотрит на кузов.

  • Может оказаться так, что внешняя обойма крепко прилипла к стенкам — ее придется вытаскивать.
  • Стенки зачищают, новые сайленты загоняют на место.
  • Все, что разобрано, собирают в зеркальном порядке. Рычаги возвращают на места, болты прикручивают, причем гайки лучше заменить на новые. Сами болты лучше смазать литолом.

Инструменты

Ремонт проводят при помощи:

  • Ключей 17, накидного и изогнутого;
  • Домкрата;
  • Шарниров;
  • Поворотных головок 13, 27 и 17;
  • Удлинителя.

Как уже упоминалось, наибольшую трудность представляет собой распрессовка и запрессовка . Для них будут нужны две трубки: одна с диаметром максимум 48 мм (наружный), у другой внутренний — аналогичных размеров.

Как впрессовать сайлентблок в рычаг (он полностью резиновый) на Ауди 80 Б3

Новый блок необходимо поставить на его место — то есть запрессовать в рычаг. На словах это просто, на деле — совсем не так. Грубо говоря, нужна некая сила для установки блока в рычаг. Некоторые используют для этого хороший удар кувалдой. Иногда это даже кончается сравнительно благополучно.

Есть несколько способов запрессовки.

Способ первый

  1. Посадочное гнездо очищают при помощи наждачной бумаги после старого сайлентблока.
  2. Проушину смазывают Литолом;
  3. Ставят рычаг, сверху блок. После этого прессом давят на проставку, которая и вдавит сайлентблок на его место.

Способ второй

Принцип тот же, используют рычаг со втулкой и проставкой, но вместо пресса — домкрат.

Многие автолюбители часто задают на форумах вопрос — не проще ли как следует ударить кувалдой, так быстрее и эффективнее. Этот метод крайне нежелателен. Теоретически так было бы действительно проще запрессовать сайлент, если бы не одно но — никто никогда не может предсказать, как поведет себя рычаг и собственно сайлентблок, если по нему нанести быстрый и сильный удар. Чаще всего после подобного «ремонта» приходится обращаться в СТО и переделывать все заново, а это особенно затратно в плане денег и нервов.

Пошаговая инструкция замены саленблоков подрамника ауди 80 б3 своими руками

  1. Домкратим машину. Домкратить двиг или нет — все по-разному делают. В теории, двигатель все равно останется висеть на отбойнике и никуда не денется, но мне слишком не хотелось локально нагружать перед машины, поэтому я поддомкратил за коробку, поближе к двигателю.
  2. Далее, откручиваем пальцы шаровых. Колеса, само собой, лучше снять. Желательно сразу осмотреть болты. Если видно, что металл уже вытягивается (у болта в районе резьбы будет участок, где заметно, что болт прохудился), лучше такой болт поменять. Гайки тоже менять, чтобы было спокойнее.
  3. Затем головкой на 17 откручиваем подушки двигателя, снизу и сверху. Сложность может возникнуть у подушки со стороны пассажира. Сверху неудобно крутить. У меня хоть и вороток с головкой, но надо бы либо головку подлиннее, либо небольшой удлинитель, либо трещотку. Намучился я там прилично. Перед откручиванием я осмотрел втулки стабилизатора. Они болтались.

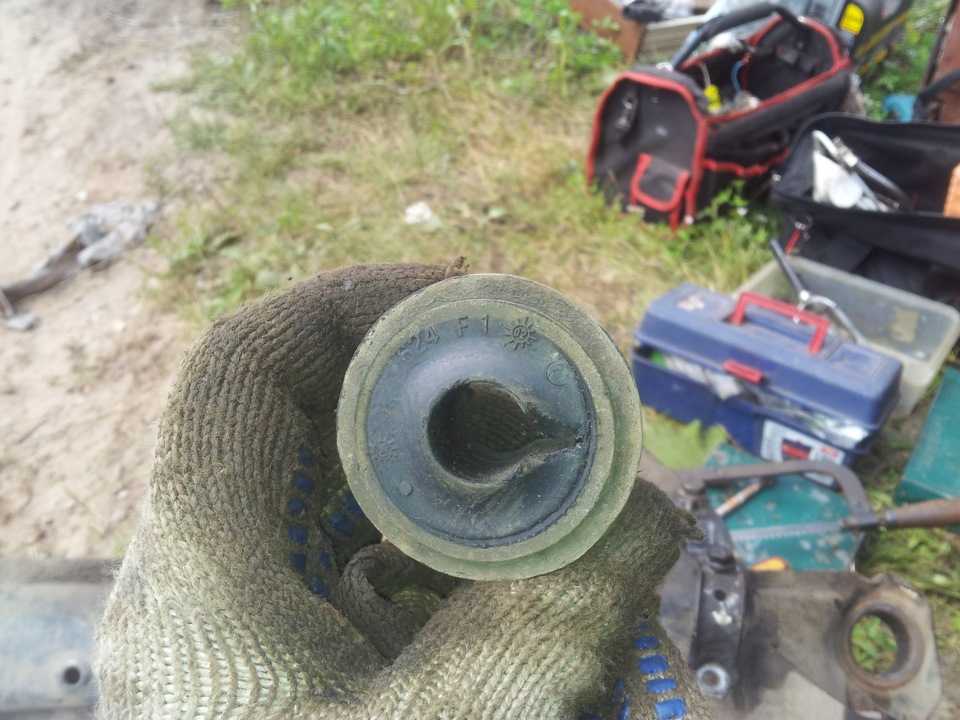

  4. Думал, так укатал. Когда снял и сравнил с новыми, оказалось, что размеры разные. Старые были Febi. На новые потом пластинку еле наживил, плотно сели.
  5. Теперь можно снимать подрамник. Откручиваем 4 длинных болта и ловим эту конструкцию себе на голову. Шутка. Для подстраховки я заранее подставил подкатной домкрат и после выкручивания болтов просто им опустил
  6. Теперь надо снять рычаги. У кого-то читал, что там нужен изогнутый накидной ключ, поскольку головка внутрь не влезает, а обычным гайку нормально не удержать. Изогнутый я нашел, но он у меня не влез. Огорченный, решил попробовать обычным. Оказалось, что им очень даже легко все можно сделать. Главное — захватить гайку получше и не шевелить, чтобы не соскочил.
  7. Выкручиваем болты и вытаскиваем рычаг. Запоминаем как было запресованно. У меня сайленты были установлены широкими “шляпками” снаружи. Пока все было разобрано, почистил подрамник с рычагами и все болты.
  8. А сейчас самое заморочистое — выпрессовка и запрессовка. Вот с этого места у меня остались плохие воспоминания о процессе. Слишком зае… устал я тогда. Если на тисках, настоятельно советую найти второго человека, чтобы держал подрамник. Выпрессовывать и запрессовывать сайлентблоки на подрамнике проще всего. Перед запрессовкой смазал внешние обоймы литолом. Задние прессуются сверху, передние — снизу. Получается, что ребристой поверхностью сайленты должны смотреть вверх, на кузов. А вот с сайлентами рычагов я намучился. Первым делом выпрессовал “мягкие” сайленты. Здесь это более-менее легко получилось. Удивился клейму Лемфердор.
  9. Пробил номер. Еще раз удивился, когда увидел, что сайленты на 80ки. Позднее узнал, что это, по-моему, сайленты с рычагов Quattro и они имеют право на жизнь. Почистил посадочное место, смазал литолом внешние обоймы и запрессовал, как было — снаружи внутрь. Со вторым рычагом я основательно запарился. Внешние обоймы сайлентов напрочь прилипли к стенкам, пришлось вытаскивать варварскими способами. Сначала сверлил резину вокруг центральной втулки и выдавливал ее. Затем просовывал лезвие ножовки и пилил внешнюю обойму. Но даже с распиленной не получалось выпрессовать. Дальше уже гнул обойму внутрь, только после этого получалось вытащить. Зачистил стенки перед запрессовкой и с литолом загнал новые сайленты на место.
  10. Теперь можно начинать сборку. Возвращаем рычаги на свои места, не путаем. Болты я использовал те же, а вот гайки так и просились новые, поэтому настоятельно рекомендую их менять. Перед закручиванием смазываем болты литолом или чем-то похожим, чтобы и внутренняя втулка сайлента оказалась смазанной. Кто-то графитную смазку использует. Рычаги не затягиваем, если хотим продлить жизнь сайлентов! Далее, установка в обратном порядке: подсунул конструкцию под машину; наживил новые подушки; поддомкратил наверх, чтобы было проще попасть подушками в верхние отверстия; прикрутил сайленты подрамника, предварительно смазав болты свежей смазкой, как и с сайлентами рычагов; прикрутил подушки двигателя; вставил обратно пальцы шаровых и затянул; поменял втулки стабилизатора и прикрутил их к подрамнику.
  11. Теперь можно заняться отбойником. Подлезаем снизу, откручиваем 3 (в моем случае, 2) болта и снимаем отбойник. Если двиг висит на отбойнике и трудно открутить, просто поддомкрачиваем, пока резинка не будет висеть в воздухе.
  12. Резинка элементарно снимается. Старая уже была рваная, потому и менял.
  13. Ставим все обратно, возвращаем колеса и опускаем машину. Я наконец-то соорудил простенькую эстакаду, поэтому загнал на нее машину и еще раз, на всякий, затянул все болты, кроме рычагов. Болты рычагов тоже закручиваем, чтобы не болтались, но ослабленно, не затягиваем.

Как впрессовать сайлентблок в рычаг (он полностью резиновый) на Ауди 80 Б3

Новый блок необходимо поставить на его место — то есть запрессовать в рычаг. На словах это просто, на деле — совсем не так. Грубо говоря, нужна некая сила для установки блока в рычаг. Некоторые используют для этого хороший удар кувалдой. Иногда это даже кончается сравнительно благополучно.

Есть несколько способов запрессовки.

Способ первый

  1. Посадочное гнездо очищают при помощи наждачной бумаги после старого сайлентблока.
  2. Проушину смазывают Литолом;
  3. Ставят рычаг, сверху блок. После этого прессом давят на проставку, которая и вдавит сайлентблок на его место.

Способ второй

Принцип тот же, используют рычаг со втулкой и проставкой, но вместо пресса — домкрат.

Многие автолюбители часто задают на форумах вопрос — не проще ли как следует ударить кувалдой, так быстрее и эффективнее. Этот метод крайне нежелателен. Теоретически так было бы действительно проще запрессовать сайлент, если бы не одно но — никто никогда не может предсказать, как поведет себя рычаг и собственно сайлентблок, если по нему нанести быстрый и сильный удар. Чаще всего после подобного «ремонта» приходится обращаться в СТО и переделывать все заново, а это особенно затратно в плане денег и нервов.

Замена Сайлентблоков Передних Рычагов Ауди 80 Б4

Как изменить бесшумные блоки подрамника Audi 80

Варочные панели установлены практически на всех автомобилях, как на передней, так и на задней подвеске. Индивидуальные автомобили, в том числе Audi 80, есть передняя подвеска, который основан на носилках. Он также установлен на резиновых опорах.

Как узнать, когда заменить сайлентблоки подрамника Audi 80 b3? Этот шаг будет обозначен «неприятными» ударами передней или задней подвески. Нет необходимости в ремонте канала, своевременная замена сайлентблоки Audi 80 не только обеспечит лучший комфорт, а не безопасность в автомобиле, но продлит срок службы шин, установленных на автомобиле.

Если говорить о пригодности резиновых соединений, то есть варианты хода от 100 до 150 тысяч километров, что во многом зависит от стиля вождения, не являющегося критерием работы машины. Замена сайлентблоков передних рычагов Audi 80 может быть сделана без помощи других. Для этой цели лучше иметь смотровое отверстие, маховик, так как его называют подъемником, кроме того, подходящим инструментом не является устройство.

Что нужно для работы

В дополнение к новому набору запасных частей вам также понадобится инструмент:

  1. Готовь голову в 17, не считая в 13;
  2. Для работы с этими головками требуется удлинитель;
  3. Гаечный ключ 17;
  4. Гаечный ключ на 17, как досадно, это не будет звучать неправильно.

Это не все. Замена сайлентблоков передних рычагов Рено Логан. Различные оправки требуются для удаления изношенных петель. Они могут быть сделаны из кусков водопровода. Три из них пригодятся. Первый должен иметь внутренний диаметр 48 мм. Другая оправка должна иметь наружный диаметр 48 мм. Для третьей оправки идеально подходит головка 27, так как она также называется сегментом трубы, в котором используется наружный диаметр 36 мм. Замена сайлентблоков подрамника и рычагов на передней части Audi 80 на Audi 80. Замена передних сайлентблоков Lemforder. Вам также понадобится домкрат для автомобиля, автомобильные опоры, отличный недостаток, молоток. Будьте готовы к варианту, в котором невозможно удалить изношенную деталь с помощью съемника, затем резиновую петлю обжигают, зажим режут, а затем забивают. Перед началом работы у нашего клиента есть резьбовые соединения, необходимо обработать «ведро».

О процедуре замены

Замена резиновых шарниров Audi 80 b3 начинается с установки автомобиля на смотровом окошке, включения ручного тормоза и установки упоров задних колес. Передняя часть машины подключена.

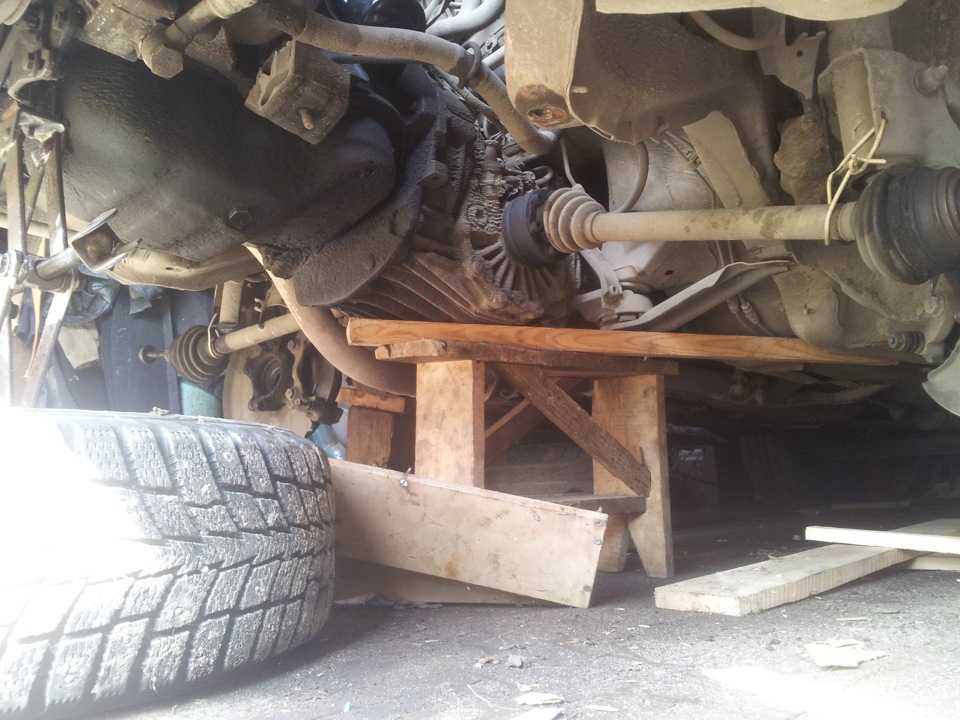

Далее устанавливаем подставку под коробкой передач. Audi 80 B4 Топливная система Теперь вы можете начать снимать шарикоподшипники. Вам понадобится голова на 17 и такой же ключик. Они откручивают болты шарикоподшипника и затем удаляют их из корпуса ступицы. Опять же, вам нужна головка 17, которая откручивает гайки на боковых опорах двигателя. Та же головка откручивает передний и задний болты, которые крепят подрамник к кузову автомобиля, всего 4. Для оценки состояния сайлентблоков передних рычагов от 80 до 120 замена сайлентблоков

Затем вы можете осторожно опустить его на пол гаража

Что делать с носилками

После снятия сайлентблоки подрамника Audi 80 заменяются. Для этого удали его анти-ролл-бар и рычаги. Вам понадобится головка на 13, а также изогнутый ключ на 17. Этот ключ необходим для удержания болта крепежного болта рычага в полости подрамника. На каждом рычаге есть два таких болта. После разборки рычаги можно снять с подрамника. Теперь вы можете начать убирать сайлентблоки с подрамника. Замена сайлентблоков передних рычагов Audi 80 может быть Audi 80 b4. Работа выполняется мощным захватом или прессом.

замена подрамник сайлентблоков Audi 80 b4 должна быть в строгом соответствии с выравниванием. Убедитесь, что оправка не скручивает установленный резинометаллический шарнир. Снимая бесшумные блоки Audi 80, они используют первую и третью оправки, а при установке на место. первую и вторую.

Таким образом, та же оправка заменяет сайлентблоки передних 80 рычагов Audi. При замене сайлентблоков задних балок Audi 80 принцип работы не будет сильно отличаться. Вам также нужно будет снять колеса и ослабить крепежные болты задний луч. AUDI 80 B4 ЗАМЕНА ТИХОВЫХ УСТРОЙСТВ Передние сайлентблоки Audi 80 90 вперед. Затем опустите балку, чтобы заменить задние бесшумные Audi 80 b3. Но это не позволит открутить тормозные трубки. AUDI 80 B4 ЗАМЕНА ПЕРЕДНЕГО УРОВНЯ ЗАКАЗАТЬ ЗАКАЗАТЬ ЗАКАЗ. Поэтому необходимо заполнить тормозную жидкость.

Вот все, что вам нужно знать о замене задних бесшумных Audi 80 b3, и, если у вас остались вопросы, посмотрите видео:

Ауди 80 замена сайлентблоков

#1 Замена сайлентблоков рулевых тяг 04 мар 2011, 00:03

Вариант подгонки от ВАЗ (бюджетный вариант — стоимость сайлентов — 90 руб. плюс танцы с бубном.) Старий сайлент

#2 Re: Замена сайлентблоков рулевых тяг 27 авг 2011, 13:26

Вариант VAG-овских сайлентблоков

Отсутствие отчета по восстановлению рулевых тяг VAG-овскими сайлентами порождает много вопросов, поэтому решил дополнить этот отчет штатным вариантом.

Сайлентблоки для наших рулевых тяг один в один подходят от Фольксвагена VAG- 5W0 419 809 (стоимость одного в 2010-2011 гг – 230 руб.)

Выдавливаем старые сайлентблоки, подрезав кромку с одной стороны

А дальше надо сделать простейшую приспособу: — В угольнике, например 50 мм, надо просверлить отверстие под болт М10 (болт нужен длиной 80-100 мм – я взял болт от крепления подрамника) — вставить в угольник болт и зажать угольник в тиски с болтом торчащим вверх, — надеть на болт рулевую тягу, сайлентблок, шайбу и навернуть гайку Получится вот так

Далее смазываем резину сайлентблока жидким мылом и закручиваем гайку

И в итоге получаем восстановленную рулевую тягу

Варианты запрессовки могут быть разные, но я сначала попробовал по другому, как советовали на форуме…сайлент перекашивается…мнется…соскальзывает…, а так все стоит жестко, ровно и запрессовывается быстро и просто! Успехов.

замена сайлентблоков задней балки В3

#1 Яков Coupe (Гольфлаб)

Пользователи
264 Cообщений

Что такое сайлентблок? Это две металлические втулки, сваренные между собой резиной. И диагностика их состояния проста: если наблюдается отрыв резины от метала, сайлентблок неисправен, и его нужно менять.

К сожалению, на Ауди80 в кузове В3 сайлентблоки очень небольшого диаметра, и ресурс их весьма ограничен, особенно по нашим дорогам. Особенно, если задние амортизаторы неисправны, или плохо работают.Рассмотрим процедуру самостоятельной замены. Удобнее всего эту работу производить на подъёмнике, но при большом желании сэкономить, можно извернуться и на земле, с помощью большого домкрата.-тщательно очистить резьбовую часть болтов крепления, желательно заблаговременно пролить WD40

-откручиваем гайки, вынимаем болт крепления реактивной тяги (с правой стороны по ходу движения), вынимаем болты крепления задней балки-потянув за барабан в сторону заднего бампера, вытягиваем балку из кронштейна крепления, и тянем его вниз. Фиксируем, поставив какой-нибудь упор между кузовом и балкой.

-выковыриваем остатки резиновой оставляющей сайлентблока. В зависимости от степени изношенности, она может вывалиться сама, а может потребовать вырезания или выдавливания.-в балке остаётся наружняя обойма.

-что бы её вынуть, придётся взять ножовку и распилить

-краешек распиленной обоймы поддеваем плоской отвёрткой, и загибаем.

-остаётся только поддеть кончики, и выбить.

-обрабатываем посадочное место круглым напильником

-для запрессовки нового сайлентблока желательно изготовить приспособление. Её легко сделает любой токарь, если дать для образца новый сайлентблок

-в крайнем случае можно обойтись и подручными предметами. Главное – иметь длинный и надёжный винт

-слегка смазываем посадочное место в балке. Прикладываем сайлентблок, соблюдая правильную ориентацию

Края сайлентблока не должны выступать ни с той, ни с другой стороны балки.-запрессовав сайлентблоки, убираем упоры, и вставляем балку обратно, в кронштейны

-убеждаемся, что резьба на болтах не пострадала (при необходимости меняем болты), слегка смазываем их графитной смазкой, вставляем на места и наживляем гайки.-Внимание! Затягивать гайки можно только в нагруженном положении балки. То есть, или машина должна стоять на колёсах, или организовать упор под балкой, и опустить кузов

Наверх

#2 Kex

Пользователи
1 998 Cообщений

  • Пол: Мужчина
  • Город: Санкт-Петербург, Приморский р-н
  • Автомобиль: A3 8p1
  • год выпуска: 2004

Наверх

#3 Яков Coupe (Гольфлаб)

Пользователи
264 Cообщений

#4 Эльдар

Пользователи
1 388 Cообщений

  • Пол: Мужчина
  • Город: м.Академическая
  • Автомобиль: Volvo S80 I
  • год выпуска: 2006

Наверх

#5 _ShurikeN

Пользователи
2 144 Cообщений

приспособа толковая. главный понт в том, что не надо снимать узел полностью и тащить его на тиски.

надо построить такую хрень для сайлентблоков рычагов, и в теории можно будет не откручивать шаровую.

Наверх

#6 Яков Coupe (Гольфлаб)

Пользователи
264 Cообщений

#7 Эльдар

Пользователи
1 388 Cообщений

  • Пол: Мужчина
  • Город: м.Академическая
  • Автомобиль: Volvo S80 I
  • год выпуска: 2006

Наверх

#8 Яков Coupe (Гольфлаб)

Пользователи
264 Cообщений

#9 Vitgok Bez’re

Пользователи
17 020 Cообщений

  • Пол: Мужчина
  • Город: Санкт-Петербург.
  • Автомобиль: Пежо 307
  • год выпуска: 2007

Наверх

#10 Яков Coupe (Гольфлаб)

Пользователи
264 Cообщений

Наверх

#11 _ShurikeN

Пользователи
2 144 Cообщений

Замена сайлентблоков задней балки на автомобиле Фольксваген Пассат B3

Подпишись здесь, чтобы получать анонсы новых статей прямо на электронную почту!

На автомобилях Фольксваген Пассат В 3, устанавливается четыре сайлентблока на задней опоре, VAG № 3A0 501 541, по два на каждую сторону. Не буду гласить, на сколько это ответственные детали и что нужно сайлетблоки ставить уникальные либо неплохого производителя, скажу только-только были приобретены сайлетблоки задней балки Lemforder 10 194 01.

Для замены сайлентблоков задней балки на автомобиле Фольксваген Пассат В 3 нужно:

Машину поставить на яму (подъёмник), поддомкратить с двух сторон зад и снять колеса. Затем отсоединить от креплений на балке тормозную трубку и провод датчика АБС, чтобы балка на них не висела, когда вниз опустится (можно не отсоединять), снять пластиковую защиту топливного фильтра, снять пружину привода регулятора тормозов, двумя ключами на 19 открутить балку, вынув болты сдвигаем балку вниз и вперед (длинны тормозных шлангов хватает).

Замена сайлентблоков задней балки Audi 80

запресовщик делал по сайлентблоку, методом подгона на учебном токарном станке.

Замена задних балочных сайлентблоков Ауди 80 б3

Краткое описание замены сайлентблоков задней балки.

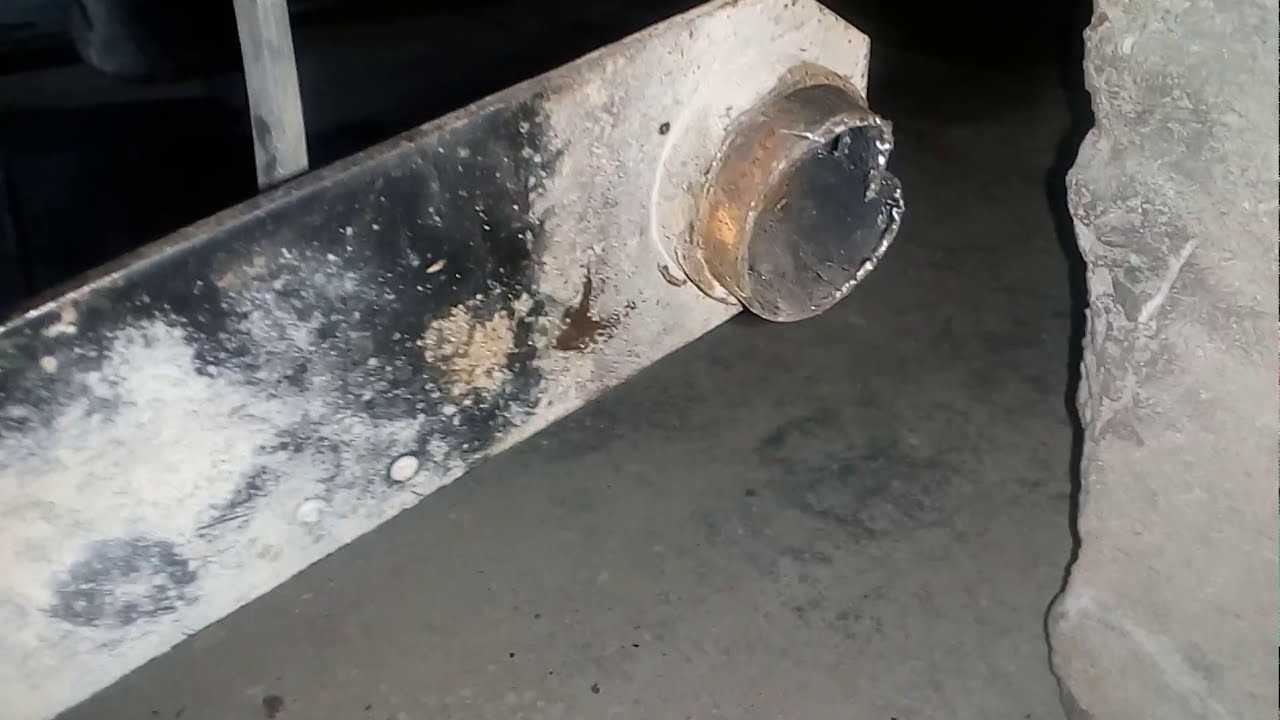

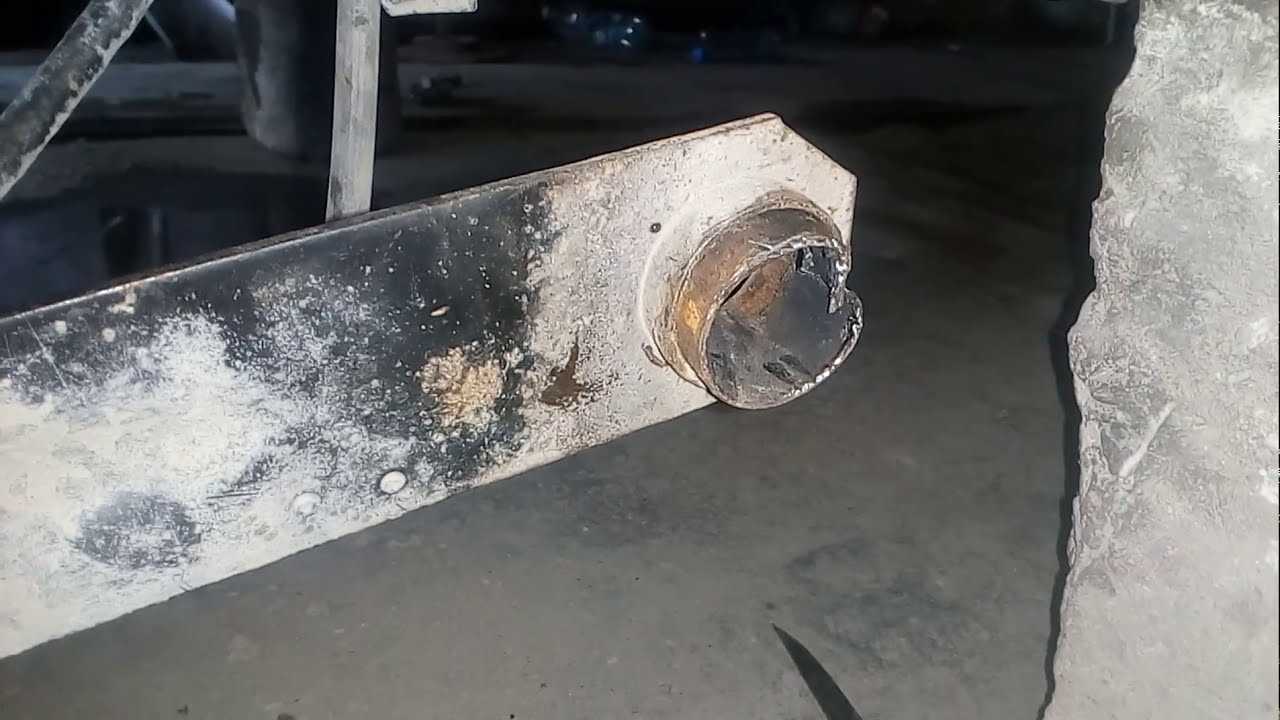

Зубилом и молотком выбиваем старые сайлентблоки, если не получается выбить сразу, значит сайлентблоки давно не менялись и прикипели к посадочным местам. Придётся приложить не малые усилия и проявить смекалку, но сайлентблоки нужно выбить.

Новый сайлентблок можно запрессовать с помощью оправки (фото), можно с помощью штатного болта и шайб большого диаметра, можно корпус старого сайлентблока перевернуть на 180 градусов, наложить на новый, вставить штатный винт крепления, с противоположной стороны подходящую по размеру посадочного места шайбу и гайку. Делая натяг и постукивая через деревяшку по корпусу нового сайлентблока, потихоньку запрессовать.

Можно перед запрессовкой новых сайлентблоков нагреть градусов до 70-90 посадочные гнезда балки (паяльной лампой и др.).

Итак, зачистив посадочное место, смазываем его (если уж сильно хочется) и ставим сайлентблоки в заднюю балку – внутренние, ушами вперёд, внешние, ушами назад.

Вся конструкция стягивается болтом сайлентблок садится на место.

Главное сайлентблоки не забивать молотком или кувалдой и не в коем случае нельзя стачивать, что иногда проделывают на некоторых СТО.

Дальше поставим балку на место, болт сайлентблока и стойки не затягивем. Переходим на вторую сторону.

После этого поставив машину на колеса, покачать хорошенько, чтобы сайлентблоки заняли нужное положение и затянуть болты.

Затягивать болты сайлентблоков только, когда машина стоит на земле! С усилием 80Н!

Если есть какие либо дополнения или уточнения, прошу не стесняться и писать “в комментарии”

07.05.2017 01:07 2017-05-06T22:07:27.000Z

Описание:

Краткое описание замены сайлентблоков задней балки

Поделиться с друзьями:

Добавить временную метку

Замена Задних Балочных Сайлентблоков Ауди 80 Б3

голоса

Рейтинг статьи

Audi 80 B3 1,8S PM › Logbook › Замена сайлентблоков… и сорваная резьба гайки крепления подрамника

Немного воспоминаний… Дело было в июле 2013г.

Задался я целью поменять сайлентблоки подрамника (заодно и в рычагах поменял). Их приговорили к замене наверное лет 6 назад. В сервисе дорого, а я ни как не решался. Это же надо весь подрамник снимать… Страшно же…

Договорился с тестем, что я в его гараже навожу порядок и за это некоторое время по пользуюсь гаражом в своих корыстных целях, т.е. машинку починю.

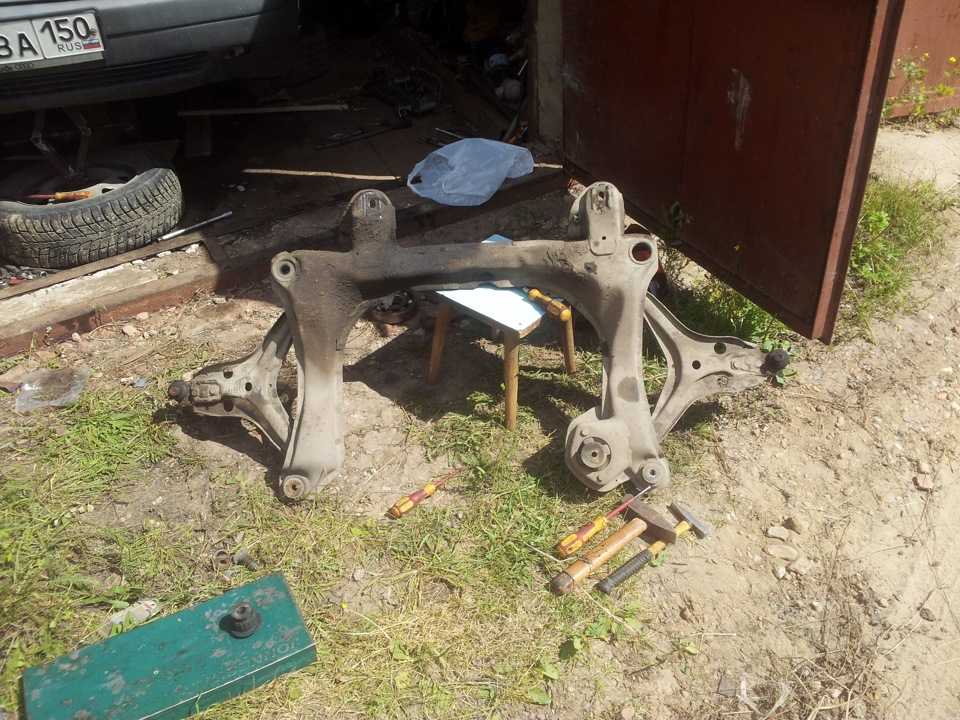

В общем то сам процесс оказался не особо сложным. Просто первый раз и все такое…

Вывесил передок. Снял колеса. Отвинтил от подрамника стабилизатор. Поддомкратил двигатель и коробку.

Открутил гайки подушек двигателя и подушку КПП. Отвернул и вынул из поворотных кулаков штоки шаровых опор. Вывернул болты подрамника. И вот подрамник у нас в руках.

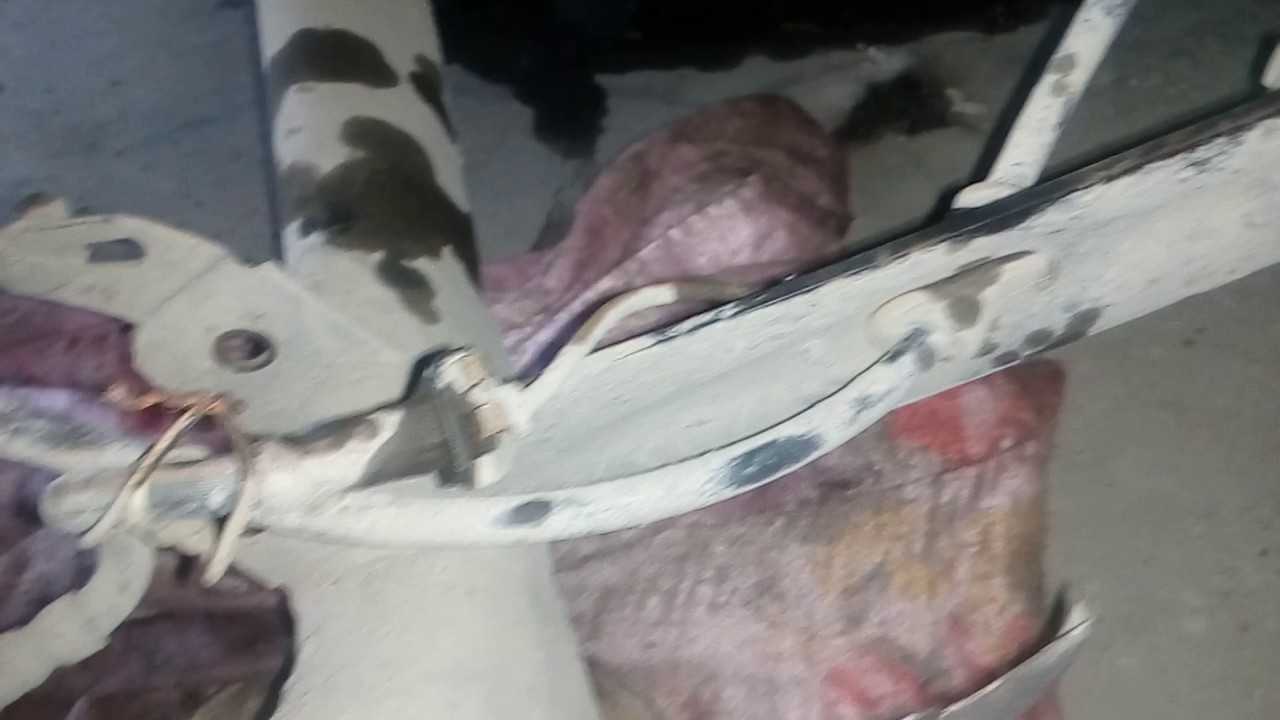

Потом отвернул рычаги от подрамника. Демонтировал старые сайлентблоки так: если резинки сами вываливались, то хорошо; а если не вываливались, то ножиком вырезал небольшой участок от центра обоймы к краю; во всех случаях внешние обоймы надпиливал ножовкой, ломал их в месте пропила и вытаскивал.

Впрессовывал новые при помощи всяких кусков трубок, головок, шпилек, тисков, гаек от амортизаторов… Даже внутренние обоймы старых передних ступичных подшипников в ход шли :-)))

Ну вот все сайленты на местах… Примеряю подрамник обратно на место. Наживляю гаечки-и-и… Потом начинаю затя-а-а-гивать… И тут бац! Передний правый боль подрамника провернулся в закладной гайке в лонжероне :-((( Мля-я-я-я… Чё делать?! О_о

Затянул остальные болты… А этот проблемный просто вставил, так чтобы не вывалился, а подрамник к лонжерону притянул лентой с натяжным устройством (такими фиксируют грузы(на фото оранжевая)), обмотав это место в несколько слоев… Так я проездил около недели, пока изучал решение своей проблемы… Много людей писали как они в углу возле этой гайки в лонжероне вырезали болгаркой окошко, через которое меняли эту гайку… Потом заваривали это окошко… Бр-р-р… Жуть…Я пытался придумать более гуманный способ решения этой проблемы и вроде как придумал.Просверлил (в моторном отсеке) в лонжероне, конусным сверлом, практически вертикально над гайкой отверстие диаметром… ну чтобы головка на 17 туда пролезла… :-))

Засунул туда головку с самоконтрящейся гайкой. Попал болтиком в гайку. И снизу закрутил болт.

Сверху это отверстие закрыл резиновой конусной заглушкой подходящего размера (от электрического шкафа).Как мне кажется, что этим отверстием я ухучшил жесткость лонжерона не сильнее, чем если бы вырезал окошко возле гайки. На этот счет интересно Ваше (уважаемые читатели) мнение.

P.S. Сайлентблоки фирмы Лемфордер.

Спасибо за внимание! ;-))

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
