Замена радиатора печки ваз 2109 пошаговая инструкция

Замена радиатора на высокой панели со снятием приборной панели

Замена радиатора на ВАЗ-2109 со снятием приборной панели займёт немного больше времени, чем без, но зато полка под журналы останется целой.

Ход работы

Отодвиньте по максимуму назад переднее пассажирское сиденье.
Найдите справа крепления приборной панели и открутите их.
Потяните на себя приборную консоль и в получившуюся щель вставьте распор, можно для этих целей использовать брусок из дерева.
Закройте кран отопителя, подложите резиновые коврики или старые тряпки там, где может потечь охлаждающая жидкость.
Откройте капот и свинтите крышку расширительного бачка. Для снижения давления закройте крышку.
Радиатор располагается между бардачком и нижней полкой. Чтобы не разлить охлаждайку, выполняйте все действия очень быстро. Кроме этого, вам понадобятся 2 резиновые заглушки или пробки от шампанского, чтобы заткнуть отверстия в шлангах.
Просуньте руки через щель отодвинутой приборной панели к детали, требующей замены.
Снимите нижний патрубок и сразу же заткните его отверстие большим пальцем левой руки, потом правой вставьте затычку в шланг.
Слейте охлаждайку из патрубка в заранее подготовленную ёмкость.
Отсоедините элемент отопителя и замените его новым

Снятие детали производите осторожно: сначала приподнимите его вверх, затем немного сдвиньте и потяните вниз. Таким образом, вам будет его легче извлечь.

Как снять печку

Для этого потребуется открутить два болта крепления нижнего корпуса передней панели

и отвести ее вниз.

Откручиваем два самореза, крепящих блок управления к корпусу панели.

Нажав на блок управления вниз, извлекаем его. Но полноценно извлечь его не удастся, т.к. он удерживается тросиками приводов заслонок и проводами клеммы.

Необходимо произвести визуальный осмотр. Если отсутствуют скобы на их месте установки,

но места установки скоб не повреждены, тогда просто устанавливаем скобу. В случае же, когда место установки сломано, необходимо заменить блок управления отопителем.

Замену блока управления необходимо начать с его правильного демонтажа. Для этого снимаем клемму с регулятора скорости вращения вентилятора отопителя и две клеммы лампы подсветки (на рисунке ниже — под номерами 1, 2 и 3 соответственно). Сняв клеммы, снимаем скобы фиксации тросиков (на рисунке указанно направление прикладываемой силы):

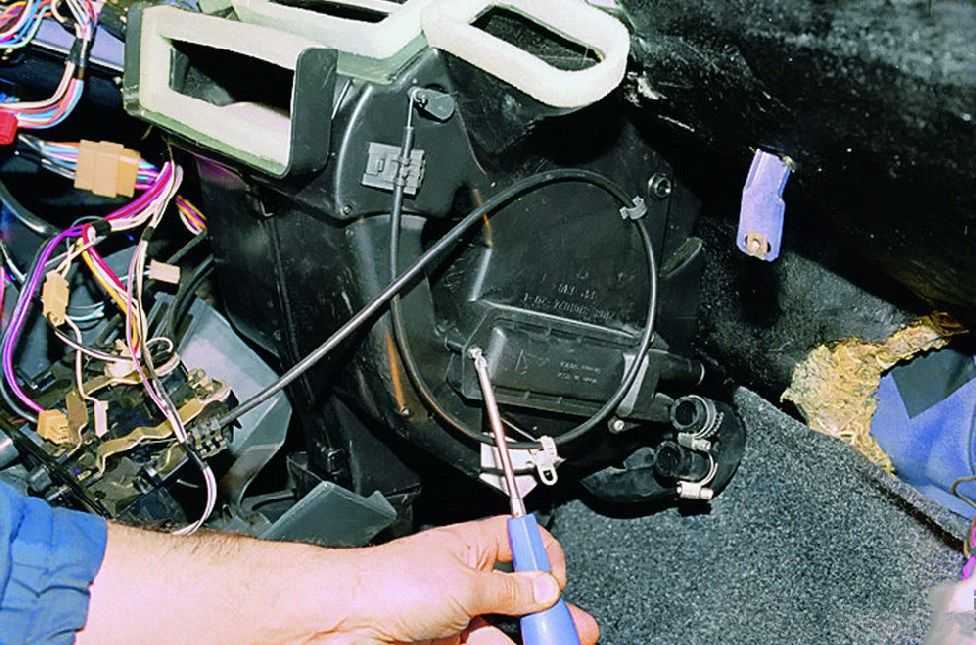

Перед снятием тросиков необходимо запомнить, к какому рычагу они относятся (а лучше подписать). Извлекаем тросик из отверстий в рычагах:

Снимаем сам блок управления. Со снятого блока управления необходимо демонтировать указатель

и сам регулятор оборотов вентилятора, а так же лампу подсветки.

Для снятия реле регулятора необходимо открутить пластиковую гайку. Для этого плоскую отвертку вставляем в пазы гайки и отворачиваем ее

и достаём.

Лампа подсветки извлекается путём поворота ее против часовой стрелки:

Установку производим в обратном порядке. Устанавливаем по пазам лампу подсветки и поворачиваем ее по часовой стрелке до упора. Реле, перед тем как закрутить гайку, необходимо установить в паз.

Закручиваем гайку. Подключаем клемму к реле и две клеммы к лампе подсветки. Приступаем к установке тросиков. Прежде, чем закрепить тросик скобой, устанавливаем его таким образом, что бы он торцом кожуха упирался в выступы на корпусе, а тросик проходил между них.

Устанавливаем скобу так, что бы «носик» входил в паз и защёлкиваем её.

С остальными тросиками нужно проделать аналогичные операции. Прежде чем установить кожух панели, необходимо убедиться в правильной работе всех рычагов, в работе подсветки и регулятора оборотов вентилятора.

Всё проверив и убедившись в корректной работе, устанавливаем блок управления на место и прикручиваем его двумя саморезами, и затем устанавливаем панель. На этом работы окончены.

Пожалуйста поставьте оценку статье

В данном случае пример снятия и замены корпуса печки буду показывать на примере ВАЗ 2109-2108 с низкой панелью приборов, хотя точно не уверен, если ли разница при высокой панели. В общем всю работу выполнял после снятия панели, так что особых проблем не возникало в процессе демонтажа.

Еще один момент: снимать отопитель можно как с радиатором печки, так и без него. Я делал это по второму варианту, то есть предварительно снимал радиатор, хотя можно просто отсоединить шланги и все.

Для выполнения этого ремонта мне понадобилось совсем немного инструмента, а именно:

головка на 10 торцевая
трещоточная рукоятка — крайне желательно
удлинитель более 10 см
головка глубокая на 10

Итак, корпус отопителя на Ваз 2109-2108 крепится сверху к кузову 4-мя гайками, которые разумеется необходимо открутить. Для наглядности покажу их расположение с правой (пассажирской) стороны:

Аналогично корпус печки крепится с другой стороны, только добираться до гаек намного проблематичнее, но при желании можно. И после того, как все 4 гайки откручены, необходимо аккуратно постараться сдернуть корпус вниз, как это показано на фото, приведенном ниже:

Затем постараться освободиться снизу от воздуховодов, которые идут к ногам задних пассажиров:

После чего можно снимать корпус отопителя окончательно, но могут помешать еще тросы управления заслонками печки, если вы их не отсоединили. Чтобы от них освободиться, необходимо отщелкнуть фиксаторы и вынуть тросы из зацепления рычагов:

Можно либо отсоединить их от корпуса, либо от механизма управления, как вам будет удобнее. После чего корпус печки полностью освободился и его можно демонтировать.

При необходимости, производим замену на новый. Если покупать все эти детали новыми, то их цена довольно велика — не менее 1500 рублей, но можно купить все это дело на разборке как минимум в два или даже в три раза дешевле.

Радиатор печки: как заменить и выбрать новый

Радиатор отопителя в ВАЗ 2109, сколько бы долго и исправно он не работал, всегда начинает течь внезапно.

Обычно замечают либо капли тосола на пассажирском коврике, если он начинает течь по швам на краях радиатора, либо обнаруживают тосол под ковриками, если течет глубже — в районе печных патрубков либо краника печки ВАЗ 2109.

Если такое дело приключилось – настало время задуматься о замене радиатора печки, а также о том какой новый радиатор печки выбрать. Вот об этом мы сегодня и поговорим.

Надо отметить, что с краев радиатора тосол стекает в район хомутов крепления патрубков, так что сначала можно подумать что течет место соединения нижнего патрубка печки с резиновым шлангом.

Однако, подтянув соответствующий хомут убеждаемся, что течь не уменьшается – значит пришла пора менять радиатор.

Существуют несколько типов радиаторов печки для ВАЗ 2109 – алюминиевый оригинальный, алюминиевый неоригинальный и медный.
Медный радиатор значительно дороже алюминиевого, но его можно запаять в случае протечки, и он надежнее алюминиевого.

Также по отзывам с ним холоднее, да и не везде его можно найти в наличии.
Теперь посмотрим, чем отличаются оригинальный радиатор от неоригинала. Во первых – цена.

Оригинал стоит не менее 750 рублей в то время как неоригинал вполне может стоить рублей 450.

Теперь обратим внимание на пластины радиаторов: в оригинальном они расположены гораздо плотнее друг к другу — больше площадь теплообмена. Также края такого радиатора так легко не гнутся, и сама по себе конструкция оригинального ВАЗовского радиатора прочнее

Вверху — оригинальный ДААЗ, внизу — Fenox за 450р. Разница очевидна. Края помялись при извлечении из корпуса печки

Поэтому при родном радиаторе воздух из сопел печки начинает теплеть уже при температуре охлаждающей жидкости в 60 градусов, тогда как с неоригиналом тепло пойдет только ближе к 90 градусам – будете мерзнуть при непродолжительных поездках.

Также внутри оригинального радиаторе есть завихрители охлаждающей жидкости в виде спиральних лент в трубках радиатора.

Они повышают эффективность его работы за счет того, что охлаждающая жидкость не пролетает сквозь радиатор под давлением помпы, а тормозится ими и вращается, более эффективно отдавая тепло радиатору.

Как определить их наличие в неоригиналах – не могу сказать, никто не даст разбирать радиатор при покупке, но думаю, что они должны немного брякать внутри, если радиатор потрясти.

Поэтому рекомендую только оригинал. Его упаковка выглядит вот так:

Замена радиатора печки

Чтобы заменить радиатор печки на ВАЗ 2109 по инструкции, нужно снимать всю переднюю панель. Однако, если у вас высокая панель, многие поступают следующим образом.
Нужно открутить все винты крепления панели к кузову автомобиля, снять рулевой кожух и правый край панели просто отодвинуть в салон при помощи помощника.

В таком положении радиатор печки должен пройти как раз между перчаточной полкой и бардачком.
При использовании такого способа рекомендую отодвигать панель аккуратно, чтобы ничего не оторвать, под рулем есть пучки проводов от замка зажигания и элементы сигнализации, которые могут быть прикреплены к панели, это все нужно открепить от нее.

Есть еще и такой способ, правда придется кромсать панель приборов. Можно сделать съемной нижнюю полку, которая и мешает извлечь радиатор из корпуса печки. Для этого ее можно отпилить, а затем прикрепитить на саморезы, и снимать в дальнейшем при замене радиатора печки.

Правда, на инжекторных машинах под нижней полкой висит дополнительный блок с реле, так что крепить нижнюю полку нужно надежно. Зато менять радиатор – одно удовольствие!

Проверка

Если в гараже отсутствует смотровая яма, тогда надо автомобиль поставить на эстакаду. При плохих погодных условиях, все-таки его лучше загнать в гараж. Домкратом поднять повыше и под каждую часть машины поставить надежные опоры.

Примечание: никогда не следует оставлять автомобиль на поднятом домкрате долгое время.

Для работы потребуется:

набор инструмента;
лампа с защитным колпаком – на случай падения или удара лампочка не разобьется, осколками не будет нанесена травма;
тосол для доливки.

Приступим:

Сначала надо отсоединить минусовую клемму с аккумулятора.
Расстелить на пол лист фанеры или толстого картона.
Начать осмотр необходимо с моторного отсека и вначале необходимо убедиться, что температура радиатора охлаждения и двигателя достигла температуры окружающего воздуха.

Проверить места соединений патрубков на штуцерах отводящем и подводящем у радиатора.
Подсоединения к термостату у расширительного бачка также подвергаются тщательной проверке.

Примечание: проверку проводить ладонью, проводя внизу соединений. Выявить нужно, скапливается ли жидкость.

Продолжаем:

Протянуть затяжку хомутов, но сильно не затягивать, так как можно повредить сам патрубок, если сильно перетягивать хомут.
Затем лечь на подготовленный картон, внизу автомобиля под двигателем и проверить патрубок, а также подходящую трубу водяного насоса.

Примечание. Не забываем проверить патрубки, которые проходят на отопительную систему салона.

Затем продолжать проводить проверку под капотом.
Резиновые трубки, подходящие к карбюратору, тщательно проверяются.
Не забываем проверить затяжку сливной пробки радиатора и датчика температуры охлаждающей жидкости.
После окончания проверки, убедиться, что все осмотренные соединения сидят плотно.
Произвести вывод о состоянии патрубков.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками

Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Как снять радиатор на 2108 — 21099 и 2113 — 2115

Автомобили семейства «Самара 2» — Ваз 2113 – 2115 являются копиями семейства «Самара 1», подвергшимися рестайлингу. Поэтому технология замены радиатора для этих машин одинакова. Чтобы снять радиатор печки, вам понадобятся:

сантехнический шланг от смесителя;
тазик;
небольшие емкости, чтобы подставлять под радиатор;
набор ключей;
плоская и крестообразная отвертки нормального размера;
деревянный брусок шириной 5 – 7 см;
плоская и крестообразная отвертки с коротким жалом.

Доступ к радиатору печки этих автомобилей осуществляется из салона, со стороны пассажирского сиденья. Поэтому в первую очередь снимите переднее пассажирское сиденье, это освободит пространство для работы и избавит вас от необходимости работать в сильно стесненных условиях. Затем отключите аккумулятор. Эта процедура обязательна, потому что часть электропроводки проходит рядом с радиатором. Затем поставьте на землю под двигатель тазик для охлаждающей жидкости и с помощью ручки на панели приборов откройте кран печки (переведите ручку в режим максимального отопления).

Существует два варианта слива жидкости. В первом варианте выкручивают сливную пробку на блоке цилиндров и жидкость льется куда-то вниз, заливая защиту двигателя и забрызгивая подкапотное пространство. Во втором варианте на место сливной пробки быстро вкручивают сантехнический шланг от смесителя. Его резьба совпадает с резьбой сливной пробки, поэтому трудностей эта операция не вызывает. Шланг проводят через отверстия в защите двигателя и направляют в тазик.

Несмотря на некоторые отличия приборной панели различных моделей, большинство дальнейших действий выполняются одинаково, с указанием всех отличий. В первую очередь необходимо открутить саморезы накладки консоли. Затем вытащить и отсоединить магнитолу, вынуть гнездо ее крепления и выкрутить винт, который фиксирует панель. Также необходимо снять все ручки управления печкой. Для этого под них необходимо вставить длинную тонкую отвертку, это поможет разъединить защелку ручки и рычаг. На автомобилях семейства «Самара 1» (2108 – 21099) необходимо снять решетку дефлектора обогрева стекла с правой стороны и выкрутить саморез, крепящий панель к кузову. С правой стороны панели (торпеды) нужно выкрутить два винта (на некоторых моделях вместо винтов устанавливают саморезы), крепящие панель к кузову.

Выполнив все это, потяните на себя правый край панели, отодвигая его на 5 – 7 см и подставьте брусок, чтобы зафиксировать торпеду. Теперь можно приступать к снятию радиатора. Он находится рядом с правым бортом кузова чуть ниже панели приборов. Опознать радиатор можно по подходящим к нему резиновым шлангам. Подставьте под радиатор небольшую емкость, чтобы охлаждающая жидкость не попала на пол. Маленькой отверткой открутите хомуты и снимите резиновые шланги с трубок радиатора. Выкрутите два винта, которые крепят радиатор и извлеките его наружу.

Схема отопителя

Отопитель монтируется в салоне под приборной панелью по средствам гаек на болты, которые приварены к коробке воздухопритока. Разогреваемый в отопителе воздух по средством каналов (воздуховоды) поступает внутрь салона. Воздуховоды располагаются снизу приборной панели и имеют уплотнительные прокладки.

Если вы планируете проводить ремонтные, профилактические работы, менять вышедшие из строя компоненты своими руками, вам обязательно необходимо изучить устройство печки, познакомиться с расположением компонентов.

Ориентируясь на приведенную ниже схему, мы познакомим вас с устройством печки ВАЗ 2109.

Схема

Номер элемент	Что это
1.	Скоба фиксации кожухов печки
2.	Заслонка для управления отопителем
3.	Левый кожух печки
4.	Тяга заслонки для подогрева зоны ног
5.	Уплотнительная прокладка радиатора
6.	Радиатор
7.	Прокладка уплотнительная печки
8.	Электромотор печки
9.	Кожухи вентилятора отопителя
10.	Рабочее колесо вентилятора
11.	Заслонка обогрева
12.	Воздуховод для подогрева лобового стекла
13.	Воздуховод бокового сопла
14.	Боковое сопло
15.	Заслонка центрального сопла
16.	Толкатель (лопаток);
17.	Ось лопатки
18.	Непосредственно сама лопатка
19.	Рычаг закрытия центрального сопла
20.	Тяга заслонки подогрева лобового стекла
21.	Рычаг изменений направлений потоков воздуха
22.	Ручка управления подогревом воздуха
23.	Ручка для подачи воздуха на лобовое стекло
24.	Ручка для подачи воздуха к ногам
25.	Кронштейн рычажков управления
26.	Скоба фиксации оболочки тяги
27.	Тяга управления краном печки
28.	Тяга заслонки управления печкой
29.	Заслонка подогрева зоны ног
30.	Ось рычажков управления воздухом
31.	Винтовой стяжной хомут
32.	Клапан крана печки
33.	Корпус крана отопителя
34.	Рычажок клапана
35.	Шланги соединения крана с радиатором печки
36.	Воздуховод внутренней вентиляции
37.	Окна подогрева для ног задних пассажиров
38.	Кран печки
39.	Окно для подогрева зоны ног водителя
40.	Облицовка центральной стойки
41.	Внутренняя полость центральной стойки
42.	Воздуховод вытяжной вентиляции
43.	Обшивка центральной стойки
44.	Облицовка дефлектора вытяжки
45.	Клапан из резины
46.	Корпус дефлектора
47.	Дефлектор вытяжной вентиляции
I	Отопитель
II	Схемы работы печки
III	Кран печки
IV	Вытяжная вентиляция салона

Познакомившись с компонентами печки ВАЗ 2109, давайте подробнее узнаем, как здесь все устроено и функционирует.

Расположение устройства

Замена

Прежде чем приступить к замене устройства, обязательно оцените состояние нового агрегата.

Ошибка многих — это покупка окрашенных радиаторов. Может они выглядят презентабельнее, но на практике обладают ухудшенной теплопроводностью. Причем разница с неокрашенным радиатором существенная. Не покупайте такие устройства.

Замена радиатора отопителя может быть выполнена двумя методами:

Со снятием панели приборов;
Без снятия приборной панели.

Снимая панель, работа проводится легко и довольно удобно. Но придется потратить на это не меньше 6-8 часов, в зависимости от вашего уровня подготовки.

Второй метод не требует снятия панели, из-за чего процедура усложняется. Зато на работу уходит буквально 2 часа.

Большинство автовладельцев хотят сделать все быстро, но качественно. Процесс демонтажа панели занимает много времени, требует внимательной возни с каждым крепежом. Потому оптимальный для большинства вариант — без снятия приборной панели.

Потому именно о нем подробно расскажем.

Для работы вам потребуется:

Трещотка;
Набор головок;
Набор отверток (плоские и крестовые);
Емкость для слива тосола объемом 8-10 литров;
Резиновые перчатки для защиты;
Гаечные ключи;
Гараж с ямой.

Когда все готово, и вы настроились на работу, можно приступать.

Залезайте в яму под автомобиль, предварительно включив ручной тормоз, поставив опоры под колеса и сняв минусовую клемму с аккумуляторной батареи. Все во имя безопасности.
Слейте жидкость охлаждения из радиатора, открутив сливную пробку.
Далее, слив тосол из радиатора, вы заполните емкость примерно на 2 литра. Переходим к сливной пробке на двигателе. Тосол сливается так же, как из радиатора. Помочь может шланг диаметром 1 см и длиной около 1 метра. Все работы по сливу ОЖ обязательно выполнять на остывшем двигателе и в перчатках.
Пробка для слива ОЖ из мотора откручивается ключом на 17.
Ослабьте хомуты патрубков и слейте оставшийся тосол из системы печки. Тут вам придется лечь в салоне головой к двигателю, поскольку до патрубков можно добраться только со стороны пассажира.

Процесс демонтажа

Слив тосол, можно начинать замену самого радиатора.
Открутите шурупы, которые удерживают переднюю панель.
Открутите крепеж, расположенный на задней стенке вещевого ящика (бардачка).
Еще требуется демонтировать шуруп, который вы найдете возле бокового зеркала со стороны пассажира.
Сняв эти крепления, передняя панель начнет свободно перемещаться вниз и вверх со стороны переднего пассажира.
Чтобы облегчить себе работу, поднимите панель максимально вверх и в образовавшийся промежуток вставьте что-то типа деревянного бруска. Обычно нужен стопор толщиной порядка 7 сантиметров.
Ложитесь на спину на пол со стороны пассажира, открутите три крепежа, которые удерживают печку. Достаньте ее. Радиатор извлечен.
Наклейте на новый агрегат уплотнительную резинку и вставьте устройство на место старого радиатора. Не забудьте предварительно зачистить место посадки агрегата.
Выполните обратную сборку узла.
Залейте в систему старую или новую охлаждающую жидкость. Это отличный повод поменять тосол, если старый служит достаточно давно.

Извлеченное устройство

Заливать тосол следует последовательно. Сначала добавьте в бачок жидкости до отметки МАХ. После этого двигатель нужно запустить, чтобы он поработал минут 15. Уровень тосола снизится, и вы сможете долить недостающее количество.

https://youtube.com/watch?v=-2eZ-KKjBuQ

Работа завершена. Старый радиатор идет на утилизацию, салон приводится в порядок и можно наслаждаться результатом.

Загрузка …

Замена печки на ВАЗ-21099 (высокая панель)

Теперь о преимуществах демонтажа отопителя на автомобилях, в салоне которых установлена высокая панель. Возится с тем, чтобы отсоединить тросики подсоса и спидометра абсолютно не нужно. Чтобы подобраться к радиатору обогревателя, следует снять пластиковую облицовку с рулевого колеса, открутить торпедо, после чего отодвинуть в салон. Всё. Перед нами во всей красе и свободном доступе открываются все элементы системы отопления машины.

Стоит подсказать владельцам ВАЗ-21099 и более кардинальный метод доступа к элементам отопителя автомобиля. Для этого необходимо аккуратно отрезать низ панели, который закрывает печку, после чего продумать какое-нибудь потайное крепление либо попросту прикрутить нижнюю полку саморезами. Для доступа к деталям прибора достаточно будет просто его демонтировать.

Как снять печку ВАЗ-21099 (низкая панель)

Владельцам автомобилей с низким расположением центральной панели во время снятия и замены отопителя возникнут определённые трудности. Итак, опишем этот процесс подробно:

Потребуется вывернуть руль, чтобы передние колёса стали прямо. Далее открываем капот и обесточиваем автомобиль, отсоединив клеммы от аккумулятора.
На этом этапе нужно снять трос спидометра, который идёт от коробки передач и подсоса (он расположен на рычаге воздушной заслонки).
Нужно удалить ручки с краника отопителя и движением к себе вытянуть ручку переключения режимов вентилятора.
Снимает так называемую бороду, открутив её крепёжные винты.
Все штекеры необходимо отсоединить. Перед этим желательно сфотографировать или пометить провода, чтобы потом не перепутать с разъёмами.
Выкручиваем крепёжные винты с панели управления отопителем.
Козырёк приборного щитка нужно снять. Для этого необходимо выкрутить винты, которыми он крепится.
С приборной панели снимаем зажимы, после чего её следует отсоединить от торпедо.
Снимаем приборную доску, отсоединив от неё все штекеры и тросик от спидометра.
Движением на себя нужно отсоединить выключатели освещения приборов и корректора света фар, после чего придётся их демонтировать, выкрутив гайки, которые их крепят.
Демонтируем рулевое колесо вместе с подрулевыми переключателями.
Нужно снять замок зажигания вместе с проводами, а после чего извлекается центральная панель.
Систему необходимо освободить от охлаждающей жидкости, слив её.
В подкапотном пространстве следует удалить шланги с патрубков крана обогревателя, далее в салоне снимаем шланги с патрубков, которые находятся под торпедо.
Кран печки необходимо снять, открутив две его гайки крепления.
Снимаем тягу заслонки обогрева стекла, которая располагается в правой части корпуса отопителя.
Снимаем радиатор печки, выкрутив его винты.

Печка ВАЗ-21099 полностью демонтирована, теперь можно выполнить её очистку или замену. Установка производится в обратной последовательности.

Пошаговый процесс замены радиатора печки

Итак, как же производить замену радиатора на примере автомобиля ВАЗ-2109? Проведение работ возможно двумя методами – со съемом приборной панели и без демонтажа приборки.

Первый вариант предполагает более легкий процесс, который займет около 6 часов по времени. Во втором все будет несколько сложнее, но затраченное время не превысит двух часов. Здесь быстро или легко – решать вам. Мы расскажем о том, как произвести замену без разбора приборной панели автомобиля.

Для начала подготовьте следующие инструменты:

две отвертки – накрест и плоская;
трещотка с набором головок;
любая емкость объемом до 8 л, чтобы можно было слить охлаждающую жидкость;
резиновые перчатки, чтобы не получить химический ожог;
гаечные ключи.

Работы рекомендуется выполнять в гараже со смотровой ямой.

После того как все подготовлено, можно начинать замену радиатора печки на автомобиле ВАЗ-2109. Следуя нашим рекомендациям, процесс покажется не таким уж и сложным.

Начнем:

Наденьте перчатки, залезьте в смотровую яму. Открутите крышку радиатора, слейте жидкость в емкость. Чтобы упростить процесс, возьмите шланг длиной 1 м и диаметром 1 см.
После того как вся жидкость сольется, на глаз должно получиться около двух литров, необходимо слить охлаждающую жидкость системы охлаждения двигателя. Для этого достаточно найти соответствующую пробку на моторе и сделать все аналогично действиям с радиатором. Откручивание кнопки осуществляется при помощи ключа диаметром 17 мм.
На следующем шаге опускаются патрубки хомутов, и сливаются остатки тосола из системы отопления. Для этого из салона необходимо добраться до этих узлов и провести данную процедуру. Легче это сделать из переднего пассажирского места.
Слив весь тосол, переходите к демонтажу радиатора. В первую очередь выкручивайте шурупы, которые удерживают переднюю панель.
Следующим шагом выкрутите шуруп на задней стенке бардачка и шуруп, размещенный рядом с боковым пассажирским зеркалом заднего вида.
Как только все шурупы выкручены, передняя панель должна свободно двигаться вверх/низ. Для упрощения работы поднимите ее вверх до максимума и подложите под нее брусок размером 7 см.
Разместитесь спиной на коврике пассажирского места и открутите 3 шурупа, которые удерживают печку и демонтируйте ее.
На этом этапе оклейте новый радиатор резинкой и поставьте на место. Перед установкой не забудьте почистить этот участок.
Завершающий шаг: соберите всю систему в обратном порядке. Это уже не должно вызвать дополнительных трудностей.

Рекомендуем: Замена антифриза на ВАЗ 2107: инструкции и фото

Замена радиатора печки на ваз 2109

Замена радиатора печки ваз 2109 проводится с полным разбором торпеды и с частичной. В данной статье рассмотрим, как провести замену, частично разобрав переднюю панель.
Также, не нужно будет и сливать охлаждающую жидкость, как это делается в обычных случаях. Симптомом неисправного радиатора печи является потек.
На коврике перед водителем сразу же появляются следы охлаждающей жидкости. Прикупив новый алюминиевый радиатор, керамический кран, хомуты, герметик, охлаждающую жидкость и патрубки можно приступить к замене.

Лишняя проверка не помешает

Для того, чтобы лишний раз не демонтировать радиатор печки, рекомендуется проверить его. Ведь может быть так, что в неисправность приходят патрубки или краник.
При этом симптомы будут те же, как и при неисправном радиаторе.Поэтому:

отгибаем центральную консоль, отсоединив ее от верхней части передней панели;
таким образом, становится виден корпус отопителя, который нужно тщательно осмотреть при помощи фонаря.

Разборка торпеды

Перед тем, как пройдет замена радиатора печки ваз 2109, высокая панель торпеды должна быть разобрана.
Снимается верхняя накладка для того чтобы было легко добраться до креплений торпеды. На Ваз 2109 они расположены в верхней части.

Разобранное торпедо

Начинаем разбор, вооружаясь фигурной отверткой, набором головок и отверткой, имеющей прямой шлиц:

выворачиваем винты, фиксирующие торпедо с верхней части;
извлекаем кожух вала руля;
снимаем соплы, предназначенные для обогрева боковых стекол и вентиляции на щитке приборов;
вынимаем заглушку с помощью отвертки;
выворачиваем винт, находящийся под заглушкой.

Продолжаем:

отсоединяем электрические приборы;
находим оба громковорителя, спрятанных под облицовкой;
снимаем облицовку.

Без извлечения двух пластмассовых держателей, вынуть облицовку не удастся. Замена радиатора печки ваз 2109, видео процесса которого можно посмотреть– дело не легкое.
Она потребует терпения и немного определенны знаний разбора.Продолжаем:

снимаем громкоговорители, крепящиеся на 4 винтах;
вынимаем провода;
переходим к снятию полки;
отворачиваем три винта, расположенных снизу;
вынимаем корпус бардачка.

Замена радиатора печки ваз 2109 низкая панель

отсоединяем все элементы торпедо.

Замена печного радиатора на ваз 2109

Прежде, чем приступить к замене радиатора, нужно подождать, пока двигатель автомобиля полностью остынет. Также, обязательно должен быть закрыт кран отопителя или другими словами, печка должна стоять в положении холода.
Данное видео поможет все сделать грамотно.

Приступаем:

откручиваем крепления радиатора, фиксируемого на трех болтах;
поднимаем тягу над радиатором (она не должна мешать его вытащить).

находим крепления радиатора печки и выворачиваем их;
радиатор печки выходит без проблем;
после установки все ставится на место в обратной последовательности.

Замена радиатора печки Ваз своими руками со сливом жидкости

Итак:

сливаем охлаждающую жидкость, используя шланг;
вставляем шланг вместо заглушки в двигатель и открутив крышку расширительного бачка (таким образом, устранится вакуум);
откручиваем крепежные винты;
демонтируем бардачок, как было описано выше;

Демонтаж бардачка

не забываем открутить фиксирующие винты с обеих сторон панели, крепящейся к полу;
находим винты крепления тросиков с обеих сторон;
откручиваем их.

Продолжаем:

после откручивания всех крепежей проверяем все тщательно, нет ли оставленных мест (не забываем проверить саморезы, установленные возле пассажирской двери и винтике, который закрыт заглушкой);
тянем панель на себя и вынимаем, прежде вынув пластмассовые наконечники;
в образовавшуюся щель впихиваем бутылку или что-либо еще;
находим хомуты радиатора (их бывает два);
подставляем под радиатор какую-нибудь емкость;
откручиваем хомуты;
снимаем радиатор, который может задевать за нижнюю часть панели;
устанавливаем новый радиатор, собрав все в обратной последовательности.

Данная пошаговая инструкция поможет всем автомобилистам – начинающим и опытным, провести замену своими руками. В процессе чтения можно узнать много нового, а также неплохо сэкономить.
Ведь цена на услуги данного типа сегодня очень высока. И не каждый может себе позволить чинить радиатор в автосервисе.
