Снятие и замена рулевого механизма(рулевой рейки) на лада гранта

Как подтянуть рулевую рейку на Лада Гранта

Итак, есть два пути, по которым можно пойти:

  1. Самый простой и быстрый — подтянуть рейку при помощи спец.ключа, просунув его в отверстие где проходит рулевая тяга с левой стороны кузова Гранты.
  2. Второй способ более длительный — он подходит в том случае, если рука не пролазит в отверстие кузова со стороны колеса. В таком случае придется снять аккумулятор, и его площадку,чтобы добраться до регулировочной гайки.

Итак, с первым способом все понятно, что касается второго, рассмотрим его более подробно. Первым делом откручиваем и снимаем клеммы от АКБ автомобиля.

После чего снимаем аккумулятор, и приступаем к демонтажу его площадки.

Теперь , когда площадка снята, с внутренней стороны корпуса рулевой рейки необходимо добраться до регулировочной гайки.

Рейка подтягивается по часовой стрелке, гл учитывайте тот факт, что она находится в перевернутом состоянии, поэтому ход будет как бы против часовой стрелки.

Обратите внимание, что для регулировки рейки на Гранте необходимо купить специальный ключ, который предназначен для рейки ВАЗ 2110. Цена его составляет не более 150 рублей, и иногда они продаются комбинированные: с одной стороны для рейки — с другой для роликов ГРМ

Автомобили Лада знамениты своими «болячками», одна из них связана с рулевым механизмом. Стук в рулевой рейке Лада Калина, Гранта или Приора может появится уже после первых тысяч километров пробега. Далее мы рассмотрим основные причины появления этого стука и способы их устранения.

Стук при повороте руля, либо при езде по неровной дороге может исходить от рулевого механизма (рейки). Чаще всего для его устранения достаточно выполнить регулировку (подтянуть) рулевую рейку, используя специальный ключ.

Если после регулировки рулевого механизма стук остался, то следует обратить внимание на крестовину рулевого вала. Чтобы убедиться в этом следует поднять автомобиль на подъемник и одной рукой пошатывать руль из стороны в сторону, а другой держать крестовину рулевого кардана

Если автомобиль имеет большой пробег, то возможно рулевая рейка нуждается в ремонте. Диагностика в этом случае достаточно простая, следует открыть капот и взяться рукой за рулевую тягу в районе ее крепления к рейке. Если подергать рулевую тягу вверх-вниз, то люфта быть не должно.

https://youtube.com/watch?v=7SApy6XYE-4

Не всегда стук при повороте руля может быть вызван рулевой рейкой, иногда посторонние шумы издает электроусилитель руля.

Рулевой механизм в Лада Гранта состоит в таком перечне узлов и систем, когда выход со строя какого-либо из элементов не позволит водителю осуществлять дальнейшую эксплуатацию автомобиля. Любая появившаяся неисправность должна подвергаться немедленному устранению. В некоторых случаях нужна всего лишь регулировка рулевой рейки.

Механизм рулевого управления Лада Гранта получил реечную конструкцию. Этот узел достаточно надежен, однако не лишен неприятной особенности – появления со временем характерного стука. Вам также может пригодиться информация о том, как подтянуть рулевую рейку.

Замена рулевой рейки lada granta (ваз гранта)

Установка тральчатаой пружины

Заметил, что при езде по гравию или щебню 60-70 км/ч начала постукивать (еле слышно, но все же) рулевая рейка. Этот стук особо пока не напрягает, но решение проблемы начал искать заранее. Обратился как обычно, к великому и могучему…интернету. Основная причина стука — так называемая «тарельчатая пружина». Родная стоит не совсем удовлетворительного качества и со временем под воздействием нагрузок она плющится. Рекомендуют установить тарельчатую пружину СС-20. Спросил у консультанта пружину для рулевой рейки ВАЗ 2110 нового образца (она одинаковая с грантовской и калиновской), тот мне подает коробочку и на ней написано «Тарельчатая пружина СС-20». Я вскидываю на него удивленно глаза, а тот говорит: самая лучшая, мол.

Фото тральчатой пружины:

Ставится она со стороны салона. Там 2 болта под шестигранник.

Стук стал постепенно расти и это уже начинало раздражать. К тому появилось эле заметное дребезжания чего-то металлического впереди автомобиля (дребезг был слышен только на кочках и то еле-еле, просто я привык прислушиваться к любым стукам-брякам автомобиля и легко его уловил). Со временем дребезг стал нарастать, но понять, что именно дребезжит я никак не мог: перетряс всю подвеску, проверил все подушки двигателя, трапецию КПП, рычаг КПП, просмотрел все трубки, защиту двигателя и многое т.д. — ничего не дребезжит и подобных звуков издавать не может (уж очень специфичен звук).

Но пройдя 10000км у меня завыла коробка передач, начало закусывать дифференциал пришлось срочно сменить КПП на абсолютно новую. Решив, что этот дребезг идет именно из КПП полагал, что ее замена решит проблемку. Но УВЫ, с новой КПП дребезг остался. Что же может издавать такие звуки? С этим вопросом я обошел кучу форумов, каждый предлагал собственные пути ее решения, вплоть до маразма. Все оказалось безрезультатно. Решил просто забить на этот звон.

Но тут меня окончательно добил дребезг в рулевой рейке при преодолении неровностей. Уже было настроился на замену рулевой рейки и мысленно прощался с 4500р., как вспомнил про купленную мной полгода назад тарельчатую пружину СС 2. Решил попытать, так сказать, счастье и установить ее (хуже точно не будет).

Купил 2 шестигранных ключа чтобы отвернуть болты.

Вот эти 2 болта поз шестигранник

Полез под панель, решив предварительно сорвать эти болты и уже потом, если они сорвутся с места отворачивать рулевой карданчик. Но болты категорически не хотели отворачиваться — ключи просто пластилиновые! Мнутся, гнуться, слизываются. У нас в стране нормального металла вообще не осталось что ли? Тут я вспомнил про набор ключей-звездочек, которые недавно приобрел:

сделаны они из хорошего металла. И прикиньте, одним из таких ключиков без проблем и особых усилий отвернул оба болта.

Настало время снимать карданчик. Отвернул его от штока руля, вывернул болт из штока рулевой рейки, после чего ударами молоточка насадил его еще глубже на шток рейки (там шток длинный и место свободного было много, как будто конструкторы специально его оставили для этого), карданчик со штока руля соответственно слетел, после чего путем вставки в паз карданчика отвертки, чтобы разжать его немного, с усилием снял его со штока рейки.

Суть очень проста: Откручиваем 2 болта (они держат карданчик у рулевого штока, второй у штока рейки). Сначала подаем карданчик максимально вниз,

ГУР и ЭУР: установка своими руками

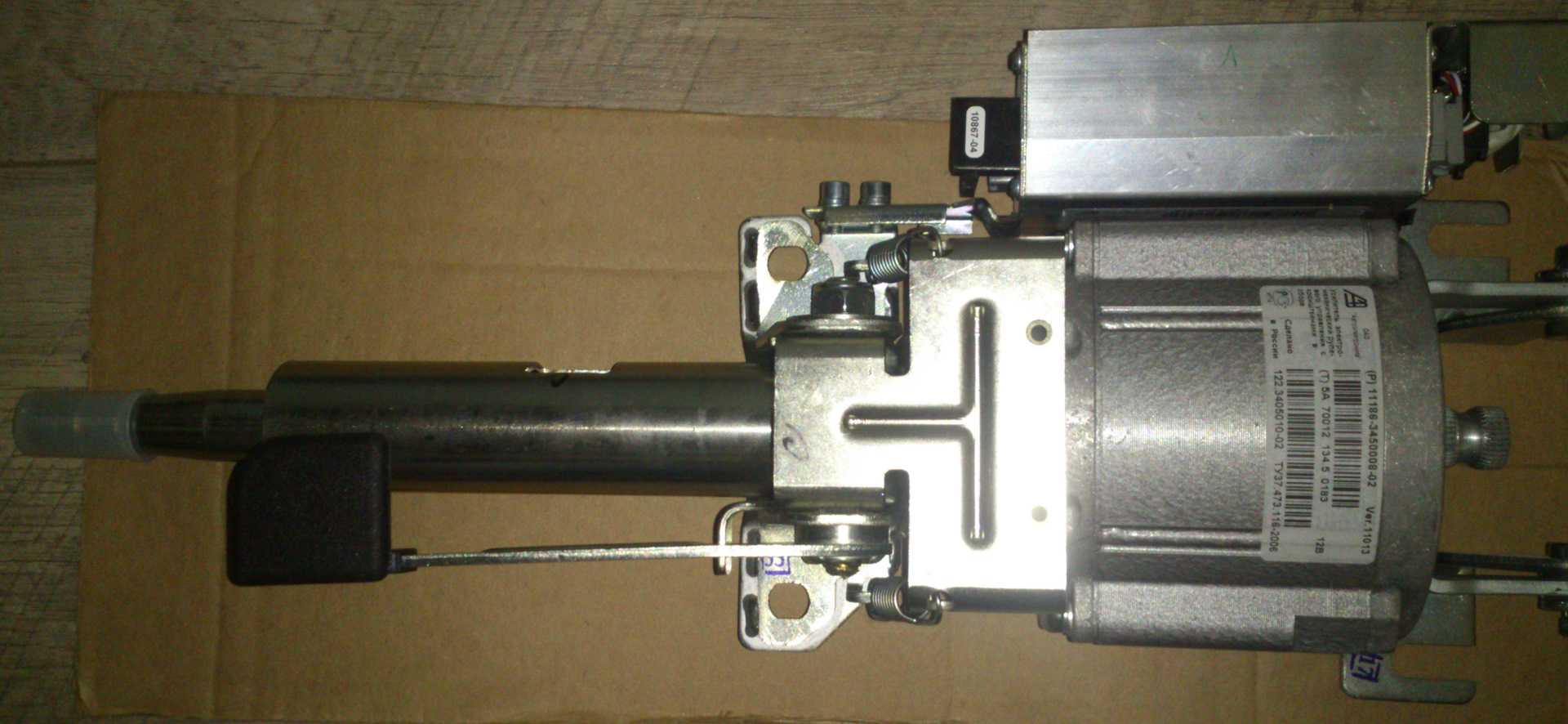

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства. На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов

Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер

В наборе цифр есть определение места производства, это две последние цифры:

  • 00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
  • 04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
  • 02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

  1. Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
  2. Просверлить в пластине отверстия для крепления электроусилителя.
  3. Кардан зафиксировать на ЭУР.
  4. Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
  5. Прикрепить электроусилитель, после чего установить кардан в рейку.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна. Во-первых, ЭУР гораздо технологичнее и современнее, а во-вторых, установка ГУР на Гранту трудоёмкий и дорогостоящий процесс, не имеющий практического преимущества.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

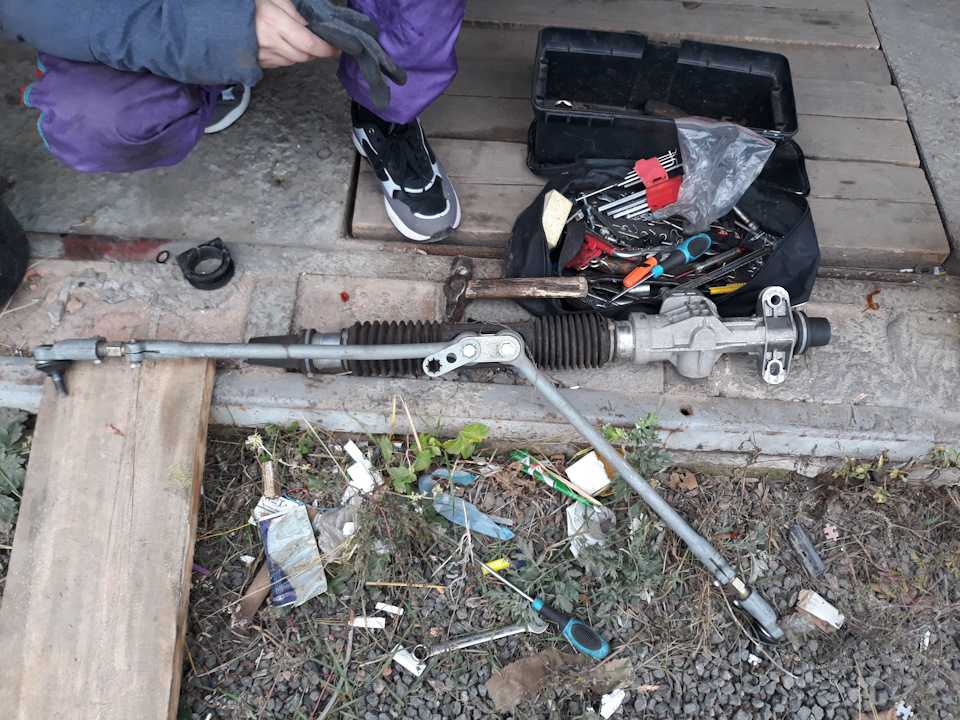

Снятие рулевого механизма

Если стук все-таки появился, то владельцу авто предстоит произвести демонтаж механизма. Эту работу удобнее и быстрее проводить при нахождении средства передвижения на подъемнике. Для проведения работ потребуется необходимый инструмент, к которому в этом случае относят:

Перед началом проведения работ аккумуляторную батарею отсоединяют, тем самым принимая необходимые меры безопасности. На первоначальном этапе нужно предварительно ослабить болты крепления передних колес. Сами колеса следует оставить в положении «прямо» перед поднятием автомобиля на подъемник. Дальше разъединяют карданный вал рулевого колеса от вала приводной шестерни реечного механизма.

Эту работу проводят из салона. Поэтому автомобиль не поднимают высоко. Теперь можно высвободить поворотные тяги, открутив их от поворотных рычагов. И как только эта работа будет проведена, можно приступать к демонтажу рулевого механизма. Ключом на 13 откручивают гайки его крепления и снимают крепежные хомуты.

Рулевой механизм снимают вместе с отсоединенными рулевыми тягами. Следующим этапом проведения ремонтных работ является разборка снятого устройства. Здесь следует освободить рулевую рейку от всех защитных чехлов, которые надеты на механизм. С этой целью срезают все фиксирующие хомуты, которые впоследствии нужно будет заменить на новые.

Рулевая рейка на автомобиле Лада Гранта

Лада Гранта изначально создавалась как недорогой автомобиль. Собственно, поэтому она и стала одной из самых популярных машиной на дорогах. Производитель постарался внести в конструкцию как проверенные, так и новые элементы. Но у них есть свои недостатки. Рулевая рейка Лады Гранта в процессе эксплуатации может преподнести разные сюрпризы. Владельцу отечественного автомобиля полезно разбираться в устройстве многих узлов.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

  • колёса;
  • рулевая рейка;
  • привод;
  • механизм.

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Рулевой механизм Лады Гранты реечного типа, самый простой и недорогой вариант.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Причина неполадок Устранение
Большой люфт рулевого колеса
Крепёжные гайки на тягах шаровых ослабли. Возможно, утерян шплинт. Подтянуть крепление и при необходимости установить шплинт.
Зазор в тягах шаровых опор слишком большой. Замена рулевых наконечников Лада Гранта.
Сайлентблоки шарниров изношены. Заменить тяги.
Между рейкой и гайкой слишком большой зазор. Изношенные элементы подлежат замене, после замены нужно отрегулировать механизм.
При поворотах руля доносится стук
Гайки рулевых тяг ослабли. Подтянуть крепёжные гайки.
Между рейкой и гайкой большой зазор. Заменить изношенные элементы, после замены механизм следует отрегулировать.
Крепёж рулевого управления ослаб. Затянуть крепёжные гайки, удерживающие механизм.
Рулевое колесо вращается слишком туго
Неисправен опорный подшипник амортизационной стойки. Опорный подшипник заменить.
Опорная втулка изношена, износ упора рейки. Изношенные элементы надо менять.
Давление в колёсах слишком низкое. Подкачать шины до оптимального давления.
Детали шаровых опор изношены или повреждены. Заменить элементы.
Амортизационные стойки или их элементы отработали свой срок. Ремонт амортизационной стойки или ее замена.
Подшипники вала износились. Подшипники вала нужно заменить.
Электроусилитель управления неисправен. Замена ЭУР вместе с валом.

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

От исправности рулевого механизма зависит не только комфорт управления, но и безопасность водителя и его пассажиров. Неполадки узла нужно уметь вовремя диагностировать и устранить.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Снятие рулевого механизма

Если стук все-таки появился, то владельцу авто предстоит произвести демонтаж механизма. Эту работу удобнее и быстрее проводить при нахождении средства передвижения на подъемнике. Для проведения работ потребуется необходимый инструмент, к которому в этом случае относят:

  • торцевой ключ или головку с воротком на 13;
  • плоскую отвертку;
  • прочный нож;
  • специальный ключ на 24 для рулевой рейки;
  • шестигранник на 6 с воротком.

Перед началом проведения работ аккумуляторную батарею отсоединяют, тем самым принимая необходимые меры безопасности. На первоначальном этапе нужно предварительно ослабить болты крепления передних колес. Сами колеса следует оставить в положении «прямо» перед поднятием автомобиля на подъемник. Дальше разъединяют карданный вал рулевого колеса от вала приводной шестерни реечного механизма.

Эту работу проводят из салона. Поэтому автомобиль не поднимают высоко. Теперь можно высвободить поворотные тяги, открутив их от поворотных рычагов. И как только эта работа будет проведена, можно приступать к демонтажу рулевого механизма. Ключом на 13 откручивают гайки его крепления и снимают крепежные хомуты.

Рулевой механизм снимают вместе с отсоединенными рулевыми тягами. Следующим этапом проведения ремонтных работ является разборка снятого устройства. Здесь следует освободить рулевую рейку от всех защитных чехлов, которые надеты на механизм. С этой целью срезают все фиксирующие хомуты, которые впоследствии нужно будет заменить на новые.

Устраняем стук рулевой рейки Лады Гранта

Установка тральчатаой пружины

Заметил, что при езде по гравию или щебню 60-70 км/ч начала постукивать (еле слышно, но все же) рулевая рейка. Этот стук особо пока не напрягает, но решение проблемы начал искать заранее. Обратился как обычно, к великому и могучему…интернету. Основная причина стука — так называемая «тарельчатая пружина».

Родная стоит не совсем удовлетворительного качества и со временем под воздействием нагрузок она плющится. Рекомендуют установить тарельчатую пружину СС-20. Спросил у консультанта пружину для рулевой рейки ВАЗ 2110 нового образца (она одинаковая с грантовской и калиновской), тот мне подает коробочку и на ней написано «Тарельчатая пружина СС-20». Я вскидываю на него удивленно глаза, а тот говорит: самая лучшая, мол.

Ставится она со стороны салона. Там 2 болта под шестигранник.

Но тут меня окончательно добил дребезг в рулевой рейке при преодолении неровностей. Уже было настроился на замену рулевой рейки и мысленно прощался с 4500р., как вспомнил про купленную мной полгода назад тарельчатую пружину СС 2. Решил попытать, так сказать, счастье и установить ее (хуже точно не будет).

Купил 2 шестигранных ключа чтобы отвернуть болты.

Вот эти 2 болта поз шестигранник

сделаны они из хорошего металла. И прикиньте, одним из таких ключиков без проблем и особых усилий отвернул оба болта.

Суть очень проста:Откручиваем 2 болта (они держат карданчик у рулевого штока, второй у штока рейки). Сначала подаем карданчик максимально вниз,

Места на штоке полно и карданчик легко можно утопить ниже (с помощью молоточка, только аккуратно)

чтобы он слетел с рулевого штока, затем, снимаем его со штока рейки, т.е. тянем вверх, т.к. свержу он уже ни во что не упирается. По-другому снять карданчик на стандарте НЕ ПОЛУЧИТСЯ. Если только снимать целиком руль вместе с крепежом. Но это лишние хлопоты (во-первых, кучу проводов и фишек придется отключать, во-вторых, этот самый крепеж прикручек к кузову на срывные болты, т.е.

Карданчик авто с ЭУРом. Как видно, его можно расчленить

Пружину сменил на сс 20. Старая отнюдь не плоская, но несколько подтягиваний рулевой рейки и она сплющится (отсюда и появляются закусывания) — металл сырой. Новая из закаленой стали, должна быть более упругой.

Набил смазки (использовал литол) и собрал все в обратной последовательности.

Обратный принцип сборки аналогичен: Надеваем карданчик до конца сначала на нижний вал, затем при помощи молоточка легкими постукиваниями подаем его вверх и одеваем на вал руля. После чего затягивает болт на валу руля (он должен попасть в специальный паз, при несовпадении его не пропихнешь) и болт на валу рейки.

Некоторые в излом карданчика пихают резиновые кубики, чтобы избавиться от вибраций в данном сочленении. Я смысла в них не вижу, да и вибрации там у меня никакой нет.

1.) Стук на щебне и гравии исчез 2.) Исчез тот звон, который я искал полгода. Звон шел от рейки, а я чувствовал, что он где-то в ногах у меня.

Многие пишут, что данная процедура временная, якобы через неделю-две стук возвращается.

Ребят, выложенные фотки не все мои (некоторые взял на просторах интернета), чтобы наглядно объяснить.

Да, многие описывают способ замены тарельчатой пружины, но большинство просто снимают целиком весь руль, а это лишние проблемы. Мой же способ позволит сохранить Ваше время и, отчасти, нервы.
