Быстрая замена ремня грм на ваз 2114 с двигателем 8 клапанов

Инструкция по замене ремня грм ВАЗ 2114

Откручиваем и снимаем крышку (кожух) ремня грм, он крепится если не ошибаюсь на трех болтиках под ключ на десять.

Ослабляем ремень генератора и снимаем с кален вала вместе со шкивом, демпфером.

Выставляем верхнюю мертвую точку. Для этого проворочаем двигатель по ходу вращения. Совмещаем метки на шестерни распредвала с меткой его задней крышки. К тому же заодно можно заменить сальник распредвала если там наблюдается течь масла.

Также метка должна совпадать на шкиву каленчатого вала с меткой на крышке. Проверяем еще одну метку на маховике она тоже должна совпадать. Для этого вытащите резиновую заглушку на кожухе картера сцепления.

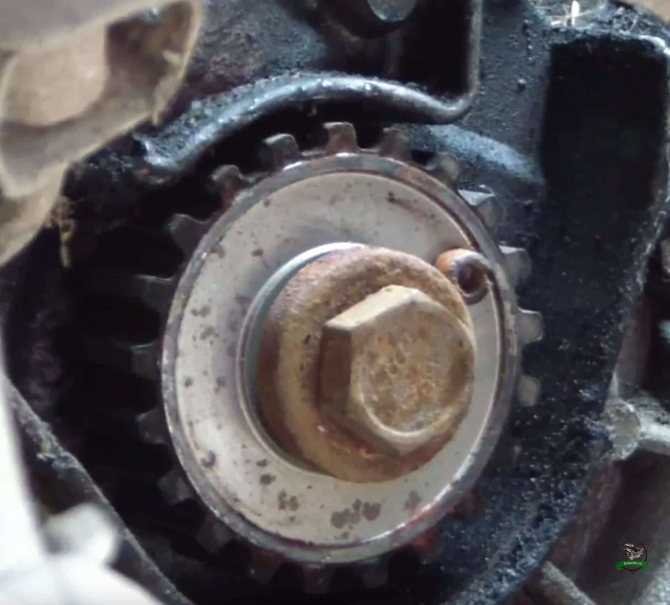

После этого отпускаем натяжной ролик он с эксцентриком (со смещенным центром) поэтому его полностью откручивать не надо, снимаем ремень.

Если ролик шумит или имеет большой люфт его тоже надо заменить, тем более если вы его не когда не меняли.

Внимание! При установке нового ремня не в коем случае нельзя проворачивать двигатель и смещать метки ранее установленные. Одеваем новый ремень натягиваем с помощью ролика при этом его закручивая. Проворачиваем мотор вашего «железного коня» пару оборотов проверяем натяжение ремня

Проворачиваем мотор вашего «железного коня» пару оборотов проверяем натяжение ремня

Одеваем новый ремень натягиваем с помощью ролика при этом его закручивая. Проворачиваем мотор вашего «железного коня» пару оборотов проверяем натяжение ремня.

Если все нормально одеваем демпфер вместе с ремнем генератора и натягиваем его.

Закрываем крышку газораспределительного механизма. Проверяем свою работу, если вы все правильно сделали, запускаем двигатель, он должен запустится без всяких проблем.

На этом все наши работы закончены теперь вы наверное убедились, что можно поменять ремень своими руками при этом заплатив только за запчасти.

Рекомендация: При замене натяжного ролика без снятия зубчатого ремня есть риск перескакивания ремня через зубья шкива, что приведет к смещению фаз газораспределения. Поэтому перед тем, как ослабить натяжение ремня, совместите метку на шкиве распределительного вала с выступом задней крышки ремня (см. “”Ремень привода ГРМ — замена”). После установки ролика метка не должна сместиться.

2. Ослабляем затяжку гайки крепления натяжного ролика (см. “Ремень привода ГРМ — проверка состояния и регулировка натяжения”) и полностью отворачиваем ее.

3. Снимаем ролик со шпильки, удерживая ремень в натянутом состоянии.

Предупреждение! На шпильке крепления натяжного ролика установлена дистанционная втулка, не потеряйте ее.

4. Устанавливаем на шпильку новый ролик и фиксируем его гайкой с шайбой, не допуская ослабления натяжения ремня.

6. Устанавливаем переднюю крышку ремня привода ГРМ.

Ремень газораспределительного механизма (ГРМ) ВАЗ 2114 – это ремень кольцевой конструкции, выполненный из армированной резины. Внутренняя его сторона имеет зубчатую структуру, соответствующую зубьям на шкиве коленвала и шестерне ГРМ.

Функция ремня ГРМ – передача вращающего момента от коленвала на респредвал двигателя с уменьшением оборотов наполовину. Кроме этого, ремень приводит в движение и водяной насос (помпу), обеспечивающий работу системы охлаждения.

Чем грозит разрыв ремня ГРМ на ВАЗ-2114

Если говорить об авто с 1,5- или 1,6-литровыми двигателями с 8 клапанами, то беспокоиться особо не из-за чего, ведь обрыв или повреждение ремня газораспределительного механизма к катастрофе не приведет. Другое дело машины с 1,3-литровым двигателем. Разрыв, скорее всего, повредит клапан/клапаны, что в результате поломает движок полностью. Исходя из практики, ремень ГРМ – деталь достаточно «капризная», и за ней необходимо постоянно присматривать. Замену ее производить рекомендуется до того, как она отслужит свой срок эксплуатации, а не ждать до последнего.

В заключение еще раз необходимо сказать, что когда возникает необходимость в замене ремня газораспределительного механизма, не нужно сразу же обращаться в автомастерскую, поскольку при наличии знаний и необходимых инструментов, данная работа хоть и занимает некоторое время, но ее, тем не менее, можно выполнить самостоятельно.

Замена

Замену можно провести своими руками использую нашу инструкцию и вооружившись специальным инструментом для проведения работ.

Необходимый инструмент:

• Трещотка с двумя удлинителями
• Головка на «17» и «15»
• Шестигранник на «6» или Torx T30 (звездочка)
• Ключ для натяжения ремня ГРМ и ремня генератора
• Рожковые ключи на «13»
• Ремень ГРМ и ролики

Процесс проведения работы

Подготовить автомобиль, зафиксировать его в исходном положении, поддомкратить переднее правое колесо, установив упоры под задние колеса.

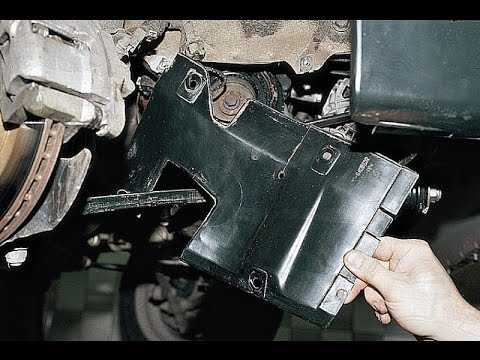

Снимаем колесо и защитные кожухи моторного отсека

Снимаем ремень генератора, для этого необходимо ключом на «13» ослабить крепление генератора, затем ключом на «10» ослабить натяжение ремня генератора и демонтировать ремень.

Снимаем защитный кожух ремня ГРМ.

Далее необходимо открутить шкив коленчатого вала, для этого понадобиться трещотка с двумя удлинителями и головкой на «17».

Чтобы открутить болт фиксирующий шкив генератора необходимо поставить автомобиль на передачу, вставить отвертку в вентилирующее отверстие тормозного диска.

Перед тем как скинуть ремень генератора с шестерней, необходимо выставить метки. Метки необходимо выставить как на картинке.

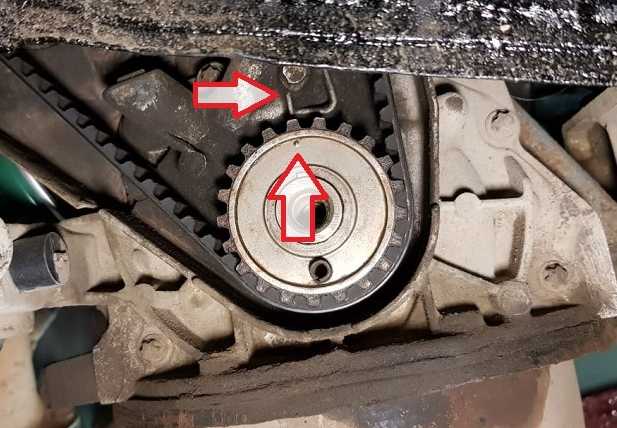

Метка на шестерне коленчатого вала есть не на всех модификациях авто поэтому лучше всего найти метку на маховике, находится она под резиновой заглушкой, под термостатом.

Далее ключом на 15 откручиваем натяжной ролик и снимаем ремень ГРМ.

Установка нового
ремня

Устанавливаем новый натяжной ролик, но не затягиваем его.

Выставляем метки ГРМ и накидываем ремень на шкивы.

Далее, когда ремень будет надет выставленные метки необходимо натянуть ремень.

Натяжка ремня ГРМ происходит в автоматическом режиме самим
роликом, но изначально ролику нужно придать натяжение пружины, для этого нужно
совместить метки на ролики, так как показано на картинке.

После натяжке ремня, необходимо проверить метки ГРМ, для этого вкручиваем болт крепление шкива и проворачиваем коленчатый вал по часовой стрелки 2-3 оборота и снова сверяем метки.

Далее процесс сборки и установки происходит в обратной последовательности снятию ремня ГРМ.

Запускаем двигатель.

Анализ повреждений ремня ГРМ

1. Когда ремень ГРМ слегка поврежден или совсем разорван и при этом корд излохмачен, то скорей всего причина этому — перенатяжение.

2. Когда недостает одного из зубьев, то это является признаком слабого натяжения ремня.

3. Нехватка или высокое изнашивание зубца на ремне, в свою очередь, говорит о неверном натяжении.

4. Потрескавшейся ремень ГРМ свидетельствует о сильном перегреве либо переохлаждении.

5. Когда износ заметен меж зубьев, то вероятней всего ремень неверно натянут. (слабо, либо сильно).

Возможен вариант, если ремень слабо натянут, что ремень перескочит зуб, в этом случае горит «CHECK» и тут же гаснет. Это датчик положения распредвала сигнализирует.

6. Замасленный ремень ГРМ показывает, что в каком то месте с двигателя подтекает масло. В таком случае нужно заменить ремень и искать течи.

7. Заметный торцовый износ свидетельствует об угловом, либо параллельном перекосе ремня.

8. Повышенный шум указывает на чрезмерное либо недостаточное натяжении ремня. Эту проблему следует сразу исправить, чтобы не срезало зубья или не разорвало ремень.

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через  4 — 5 лет. После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться

Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110 Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

ВАЗ 2114

• Электрооборудование

Двигатель
Тормозная система
Прочее
Рулевое управление
Трансмиссия
Подвеска
Тюнинг
Лада Приора

• Рулевое управление

Двигатель
Подвеска
Электрооборудование
Тюнинг
Тормозная система
Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Процесс установки

Сам ремень ГРМ это замкнутое зубцами внутрь резиновое изделие, которое и синхронизирует крутящий момент между распределительным и коленчатым валами. Игнорирование его износа не приведет ни к чему доброму, ведь в лучшем случае у вас на ходу заглохнет двигатель, а в худшем заклинит вся колесная база, что может привести к самым непредсказуемым происшествиям на дороге.

Сама замена и отладка проводится в два этапа, на первом выполняются основные ремонтные и отладочные работы, а второй этап несет в себе функцию контроля, за проделанной работой.

Первый этап

1. 1. Помощник садится в автомобиль и ставит 5-ю передачу на КПП, а вы в это время снимаете переднюю защиту ремня.
   2. Вставляете храповик в отведенное ему место и начинаете проворачивать коленчатый валам, делать это нужно до того момента, пока вы не увидите, что отметка расположенная на распредвале не переместилась на удаление нескольких зубцов от контрольного усика задней крышки. (данное действие необходимо для ослабления степени натяжения ремня).
   3. Демонтируем шкив привода на коленвале и возвращаем на место болт крепления.
   4. Помощник переключает передачу КПП на «нейтральную».
   5. Снова начинаем аккуратненько проворачивать коленвал до того момента пока метка на маховике ВАЗ 2114 не станет в центральное положение.

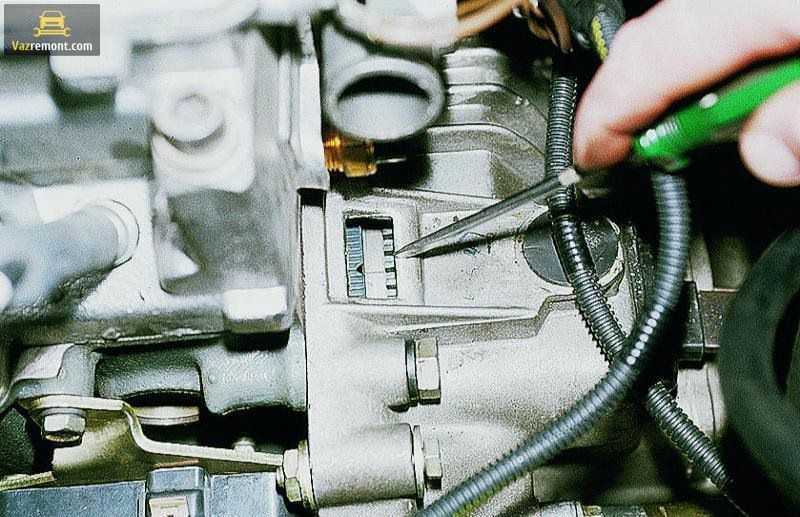

Совпадение метки на маховике с прорезью в планке

1. Проверяем наличие совпадения установочной метки задней крышки с отметкой находящейся на шкиве распредвала, если они совпадают, то можно раскрутить гайку ролика, затем скидывайте сам ремень.
2. Ставим новый ремень — начинаем с ролика, затем надеваем его на шкив помпы и в последнюю очередь на шкив коленвала.
3. Регулируем натяжение, для этого проворачиваем регулировочный ролик против часовой стрелки.
4. Снова аккуратно проворачиваем коленвал, чтобы метки попали в прежнее положение (они 100% собьются при надевании нового ремня и регулировке натяжки).

Метка на шкиве коленвала

Второй этап (контрольно-завершающий)

1. До того как проверить метки ГРМ на ВАЗ 2114, необходимо зафиксировать шкив на генераторе и натянуть ремень роликом до максимума.
2. Теперь проверяем все совпадения, если ничего нигде не сбилось, то устанавливаем назад защиту и убираем рабочее место.

Взглянув под капот своей машины, со знанием данной информации, вы поймете, что в данной процедуре нет ничего сложно, но ее успех достаточно сильно зависим от сноровки исполнителя. Поэтому если у Вас что-то не вышло с первого раза, просто повторите операцию, возможно вам даже понадобится делать это дважды. Не расстраивайтесь, ведь после сложного первого раза у вас это будет занимать всего несколько минут, как у заправского профессионала.

Как определить, что пришла пора менять ремень ГРМ

Предусмотрительнее всего будет до обрыва ремня на ВАЗ-2115 установить новую запасную часть. О том, что необходима срочная замена, могут свидетельствовать следующие признаки:

• гул и посторонние шумы при работе силового агрегата;
• пробег на одном ремне свыше 60 тысяч километров;
• попадание масла в ГРМ.

В ситуации с ремнем лучше всего потратить средства на новую запасную часть и несколько раз произвести замену, чем платить потом за капитальный ремонт двигателя. Производители часто заверяют, что на одном ремне на ВАЗ-2115 можно проехать до 100 тысяч километров, на деле лучше менять через каждые 60 или чуть раньше.

Регулярно проверяйте натяжение ремня, если он будет провисать или распределять нагрузку неравномерно, то в скором времени может понадобится замена этой комплектующей. Помните, что в этой части ГРМ нет такого понятия, как саморегулировка во время работы. Неравномерное его натяжение неизбежно приведет к обрыву. Замена этой части газораспределительного механизма должна быть произведена сразу же после первого случая его подтяжки.

Обязательно следите за аккумулятором и системой зажигания своего ВАЗ-2115, так как пуск двигателя «с толкача» пагубно влияет на состояние приводного ремня ГРМ. Дело в том, что при таком виде запуска валы начинают движение с сильного рывка, что растягивает ремень и приводит к уменьшению его срока службы.

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

• набор рожковых ключей, потребуются инструменты на 13 и 17;
• длинная отвертка с плоским лезвием;
• накидной гаечный ключ на 10, можно использовать головку с трещоткой;
• ключ для установки натяжного ролика;
• баллонный ключ;
• домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки Демонтируйте ремень со шкивов и установите новое изделие Выкрутите гайку, фиксирующую вал генераторного устройства Наденьте новый ремень и затяните ролик

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!
