Замена ремня грм на hyundai getz своими руками. все очень просто renoshka.ru

Порядок проверки ремня

Если снятие ремня ГРМ выполнялось по причине неисправностей других агрегатов, то настоятельно рекомендую перед обратной установкой произвести проверку ремня и роликов на отсутствие дефектов. Ремень следует заменить если на нем есть хоть один из следующих дефектов. 1. Наружная часть ремня стала твердой, глянцевой и при нажатии ногтем не оставляет следа. 2. Наружная поверхность ремня в трещинах. 3. Внутренняя поверхность ремня покрылась трещинами или имеются обрывы зубьев. 4. Зубья ремня изношены настолько, что аж: видны нити корда, резиновый слой изношен, появился белесый цвет, зубья ремня уменьшились в размере, появились трещины в основании зубьев . 5. Отсутствует хотя бы один из зубьев. 6. Появились трещины на кромке ремня.

Этапы замены ремня

1. Устанавливаем автомобиль на ровную поверхность и фиксируем его. 2. Отключаем аккумулятор, отсоединив левую клемму. 3. Снимаем привод рулевого гидроусилителя, а само устройство отводим немного в сторону. 4. Снимаем привод генератора, ослабив болт натяжителя

При этом соблюдайте осторожность, так как можно повредить масляный щуп. 5

После этого снимается привод кондиционера. А перед этим таким же образом ослабляется его ремень. 6. Теперь нам нужно вывернуть болт крепежа шкива. Для выполнения этой процедуры нам потребуется помощник. Он должен будет нажать на тормоз на 5 передаче. Болт следует крутить по часовой стрелке.

7. Скорее всего, снять шкив будет непросто. Его придется раскачивать. 8. После этого снимаем крышки ГРМ. 9. Выставляем все необходимые метки на валах. Для этого следует нажать на болт крепежа шкива коленвала. Начинаем крутить коленвал, чтобы метка на его звездочке совместилась с меткой на движке. Также должны быть совмещены метки распредвала с метками, расположенными на нижней крышке ГРМ.

10. Ослабляем крепеж натяжного ролика. Снимаем ролик. 11. После этого снимаем и сам ремень.

12. Теперь можно приступать к установке новых расходников. Начинаем с натяжителя. Потом проверяем совмещение меток и устанавливаем новую ременную передачу. Сначала ремень натягивается на шкив коленвала, а затем на распредвал. 13. Ослабляем крепление на натяжителе. После этого под воздействием пружины он примет положенное ему положение. Но натяжку придется проверить, чтобы она была корректной. Слегка надавите на натянутый ремень – провисание не должно превысить 5 мм. 14. Крутим коленвал по часовой и снова проверяем метки на совместимость. Если они не совместятся, значит, новый ремень нужно снова снять и повторить его установку. 15. Теперь включаем двигатель и проверяем, как он работает.

Источники

https://autogrm.ru/hyundai/getz-2007.html
https://renoshka.ru/remont/zamena-remnya-grm-na-hyundai-getz-svoimi-rukami-vse-ochen-prosto.html
https://EuroAutoUfa.ru/sovety/zamena-remnya-grm-hendaj-getc.html
https://myducato.ru/hendaj/hendaj-getts-zamena-remnya-grm.html
https://hyundai-doc.ru/hyundai-getz/3-dvigatel/zamena-remnya-grm.html
https://hyundai-getz.net/repairs/engine/remen-grm/
https://drive2me.ru/2020/10/30/%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D1%80%D0%B5%D0%BC%D0%BD%D1%8F-%D0%B3%D1%80%D0%BC-%D1%85%D0%B5%D0%BD%D0%B4%D0%B0%D0%B9-%D0%B3%D0%B5%D1%82%D1%86-1-4-g4ee-1-5-g4ec-%D0%B8-1-6-g4ed/
https://avto-club.su/stati/zamena-grm-hendaj-getts.html
https://avtozam.com/hyundai/getz/kak-pomenyat-remen-grm-svoimi-silami/

Когда менять ремень?

Производитель советует менять ременную передачу уже через 60-70 000 км. Но ременная передача может быть изношена и несколько раньше. На это оказывает влияние несколько факторов. Например, если водитель практикует экстремальное вождение, это никак не будет способствовать продлению службы расходников. Ремень должен быть установлен по всем правилам. Если выполнить установку неправильно, то он износится гораздо быстрее. В случае попадания рабочих жидкостей на поверхность ремня нужно выявить источники протекания и немедленно их устранить. Например, если на поверхности ремня обнаружено масло, это значит, что сальники начали протекать. В этом случае их нужно сменить вместе с ременной передачей.

Кстати, во время замены ремня нужно обратить внимание и на другие расходники. Например обязательно проверьте натяжной ролик

Если на нем присутствует люфт, значит, использовать его больше нельзя. Обязательно проводите диагностику состояния ремня. А вот какие дефекты будут свидетельствовать о том, что ременная передача должна быть заменена:

на поверхности обнаружены трещины или вздутия;
зубья износились;
материал начал расслаиваться;
поверхность покрыта пятнами масла или других рабочих жидкостей.

Работы по замене ременной передачи должны производиться на эстакаде. Не экономьте на покупке расходных материалов, иначе такая экономия может привести к плачевным последствиям. А вот подробный список инструментов и расходников, которые понадобятся во время замены ремня:

головки;
удлинители;
ключи рожковые;
ключи накидные;
отвертки с различными жалами;
домкрат;
динамометрический ключ;
привод ГРМ;
натяжной ролик;
прокладки;
сальники;
помпа.

Когда авто нуждается в замене?

Часто водители забывают следить за состоянием ремня ГРМ. Хотя он играет важную роль в работе двигателя, синхронизируя работу распределительного и коленчатого валов. Обрыв ремешка механизма газораспределения для Hyundai Getz может иметь самые тяжелые последствия. В момент обрыва один вал останавливается, а другой продолжает двигаться, таким образом, поршни встречаются с клапанами. При этом клапана гнутся, что приводит к капитальному ремонту двигателя.

Замена ремня по регламенту на Hyundai Getz выполняется через 60 тыс. км пробега или после 4-х лет эксплуатации. На его износ влияют такие факторы:

качество изделия;
правильность установки;
условия эксплуатации;
попадание рабочих жидкостей на любую из поверхностей ремня;
манера езды.

Каждый из этих факторов сокращает службу изделия, поэтому следует обращать особое внимание на его состояние и через каждые 15 тыс. км пробега делать визуальный осмотр ремешка и других деталей ГРМ

Замена изделия необходима при наличии следующих дефектов:

износ поверхности;
надрыв, износ, стертость зубьев;
трещины, морщины на поверхности;
обтрепанные боковые стороны;
расслоение материала;
масляные следы или охлаждающей жидкости на одной из поверхностей.

Трещины на поверхности ремешка

Одновременно с ремнем газораспределения нужно проверить состояние помпы и натяжного ролика. Если обнаружены какие-либо дефекты или есть люфт, детали необходимо поменять.

Hyundai Getz. Зубчатый ремень двигателя G4EA 1,3 л

Снятие

1. Выверните болт крепления шкива водяного насоса.

2. Выверните болт крепления генератора.

3. Снимите шкив водяного насоса и приводной ремень.

4. Снимите шкив коленчатого вала.

5. Снимите кожух зубчатого ремня.

6. Поворачивая коленчатый вал, установите поршень 1 -го цилиндра в положение ВМТ в конце такта сжатия, при этом метки на шкивах распределительного и коленчатого валов должны быть совмещены с установочными метками на двигателе.

7. Ослабьте затяжку болта крепления натяжного ролика, сместите ролик к водяному насосу и затяните болт.

8. Снимите зубчатый ремень.

Примечание

Отметьте направление вращения зубчатого ремня для повторной установки его в первоначальное положение.

9. Выверните болт и снимите шкив распределительного вала.

10. Выверните болт крепления шкива коленчатого вала.

11. Снимите натяжной ролик зубчатого ремня.

Проверка. Зубчатый ремень

1. Проверьте зубчатый ремень на отсутствии следов масла, воды или пыли. Если необходимо замените ремень. Незначительные следы должны быть вытерты сухой тканью или бумагой. Не чистите зубчатый ремень растворителем.

2. После ремонта двигателя или регулировки натяжение ремня, проверьте состояние ремня. При наличии следующих дефектов, замените зубчатый ремень.

Шкивы и натяжной ролик

1. Проверьте шкивы распределительного и коленчатого валов и натяжной ролик на отсутствие неравномерного износа, трещин и повреждений.

2. Проверьте легкость и плавность вращения натяжного ролика, а также отсутствие постороннего шума при вращении.

Установка

1. Установите фланец, и шкив коленчатого вала как показано на рисунке

Обратите внимание на направление их установки

Момент затяжки болта крепления шкива коленчатого вала: -двигатель 1,3 л: 140–150 Н«м -двигатель 1,1 л: 70–100 Н*м

2. Установите шкив распределительного вала и закрепите болтом, затянув его требуемым моментом.

Момент затяжки: 100–120 Н«м

3. Совместите установочные метки на шкивах распределительного и коленчатого валов с указателями, при этом поршень первого цилиндра должен установиться в ВМТ в такте сжатия.

Примечание

При установке шкива коленчатого вала штифт шкива должен войти в отверстие шкива коленчатого вала.

4. Отведите натяжной ролик зубчатого ремня как можно ближе к водяному насосу и затяните болт его крепления.

5. Вставьте конец пружины натяжного ролика в отверстие кронштейна ролика и с помощью отвертки заведите другой конец пружины за переднюю крышку блока цилиндров.

6. Установите зубчатый ремень на шкивы в следующем порядке:

— шкив коленчатого вала;

— шкив распределительного вала;

7. Установите зубчатый ремень так, чтобы его ведущая ветвь имела незначительный прогиб.

Примечание

Натяните ведущую ветвь ремня, повернув шкив распределительного вала в направлении, обратном нормальному направлению вращения, и проверьте совмещение установочных меток.

8. Ослабьте болт крепления натяжного ролика и отпустите пружину натяжного ролика.

9. Поверните коленчатый вал по часовой стрелке на полных 2 зуба на шкиве (на 15°).

10. Нажмите на натяжной ролик в направлении стрелки и проверьте правильность посадки зубчатого ремня на шкивы.

11. Убедитесь в плотности прилегания ремня и в этом положении затяните болт крепления натяжного ролика так, чтобы только его пружина имела свободный ход.

12. Поверните шкив коленчатого вала на два оборота по часовой стрелке для правильной посадки зубчатого ремня на шкивы.

13. Проверьте натяжение зубчатого ремня (двигатель 1,3 л). При нажатии натяжного ролика и на натянутую ветвь зубчатого ремня усилием 49 Н зубчатый ремень должен прогнуться до центра головки болта крепления натяжного ролика.

Убедитесь, что при сжатии средней части ведущей ветви ремня большим и указательными пальцами расстояние между обратной стороной ремня и центром отверстия под болт крепления кожуха зубчатого ремня в блоке цилиндров составляет примерно 20 мм (двигатель 1,1л).

Описание замены ремня ГРМ Hyundai Getz 1,4 литра с фото и видео

Hyundai Getz с двигателем 1,4 DOHC 16 клапанов, 2007 год. Вторая замена ремня ГРМ на 80 000 пробега. Оговоримся сразу, что при обрыве ремня ГРМ, на данном двигателе погнет все клапана. Процедура замены займет 1 час и не потребует каких-либо специальных приспособлений. Единственное придется помучится при установки шкивов обратно на помпу, но это единственная сложность которая ждет нас на пути к успеху.

Итак, нам понадобятся все ремни, генератора, гидроусилителя, кондиционера и собственно сам ремень ГРМ. Все ремни оригинальные, поскольку цена от аналогов отличается незначительно. Натяжной ролик клиент менять отказался на отрез заявив, что он лучше, чем новый. Вспоминая старую поговорку про скупого, ждем его обратно уже на замену ролика тысяч через пятнадцать пробега, а цена работы такая же как у замены ремня ГРМ.

Начнем с осмотра. Если картинка под вашим капотом отличается, значит у вас не Хендай Гетц.

На двигателях 1,4 и 1,6 снимать опору двигателя не нужно, в отличии с 1,3 и это не может не радовать.

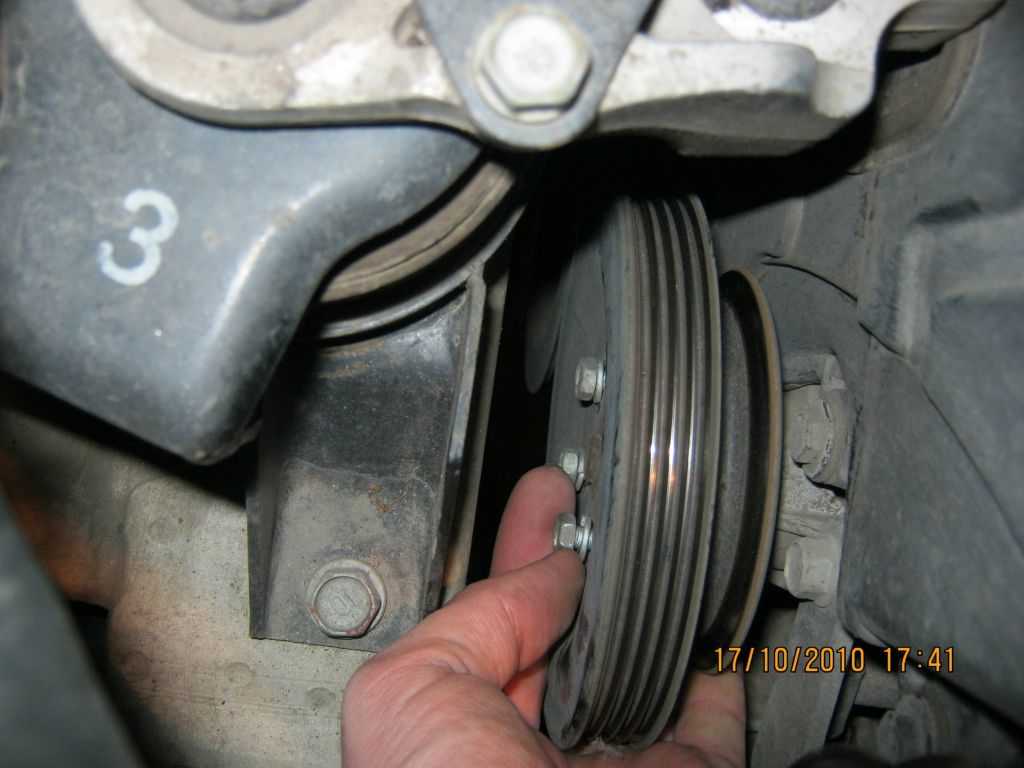

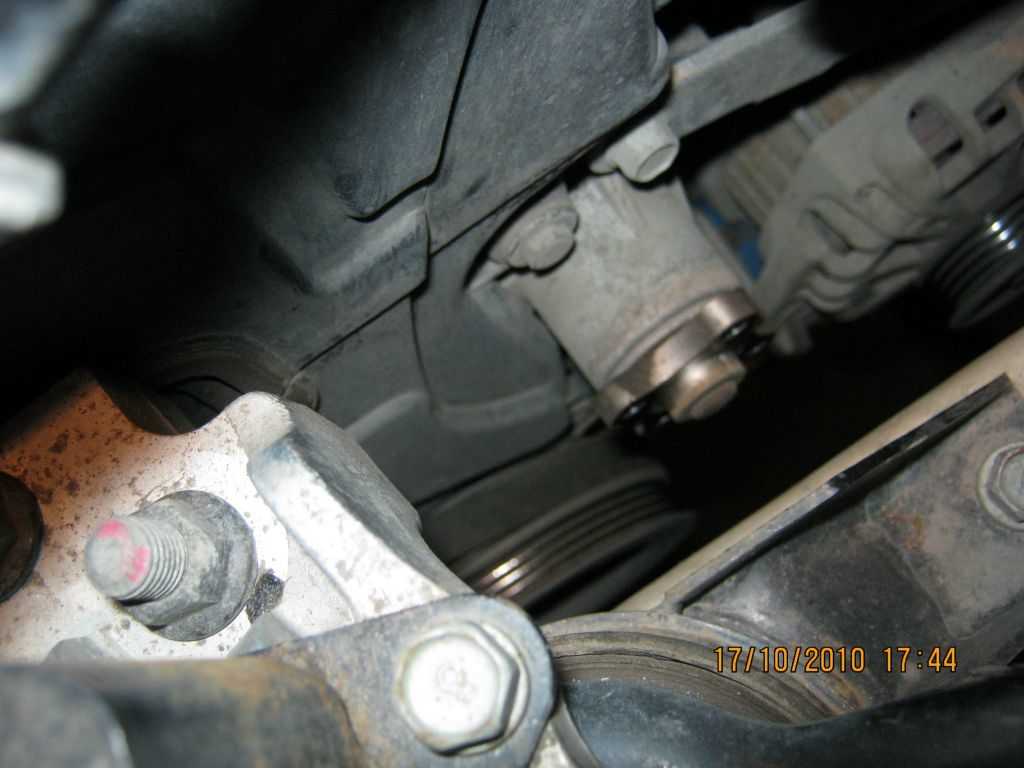

Ослабляем четыре болта на десять крепящих шкивы помпы, пока мы не сняли ремни навесных агрегатов. В противном случае застопорить шкив будет очень проблематично.

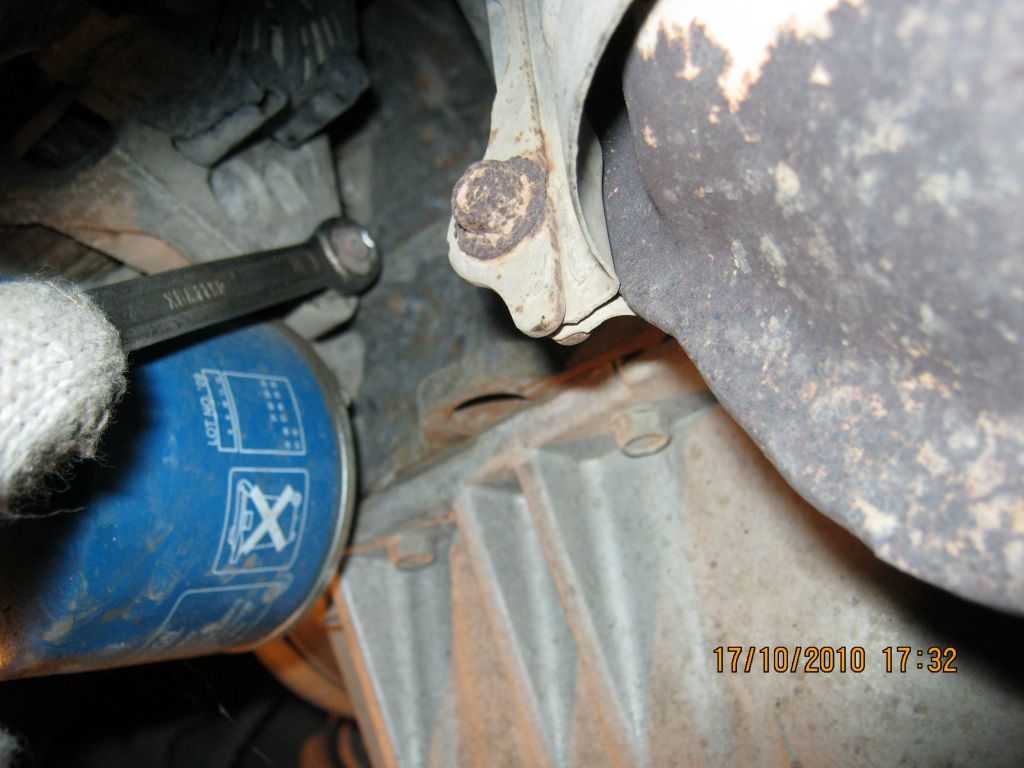

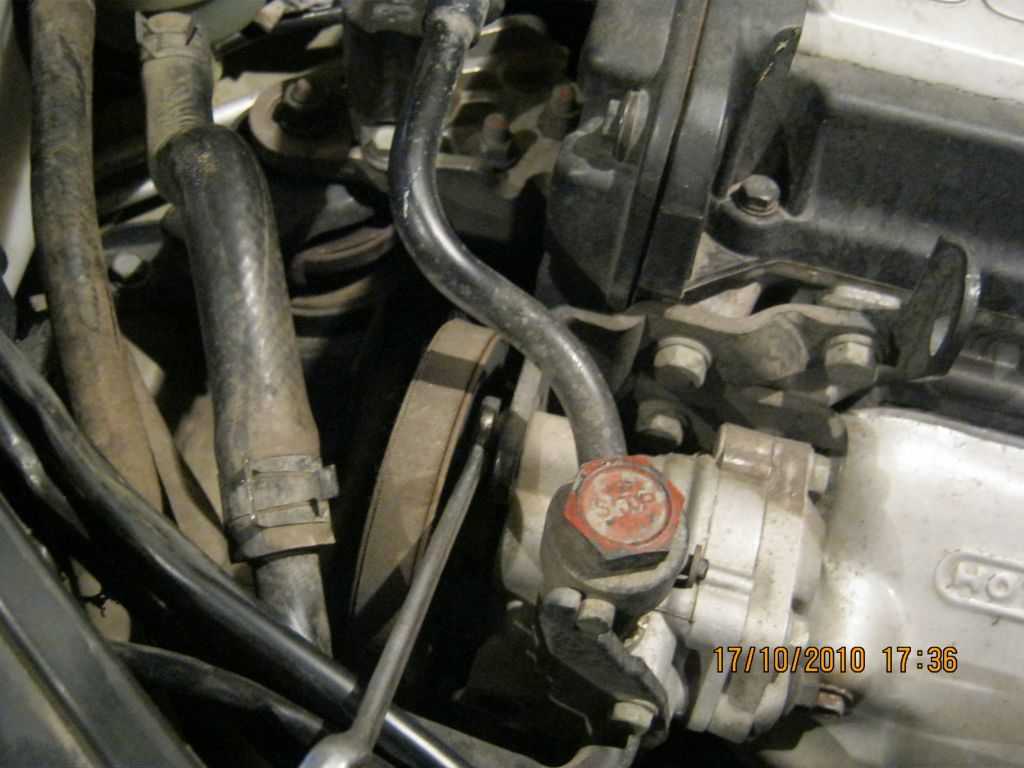

Ослабляем нижний болт крепления насоса ГУР.

Через специальное окно в шкиве ослабляем верхний, натяжной болт.

Он же, вид спереди.

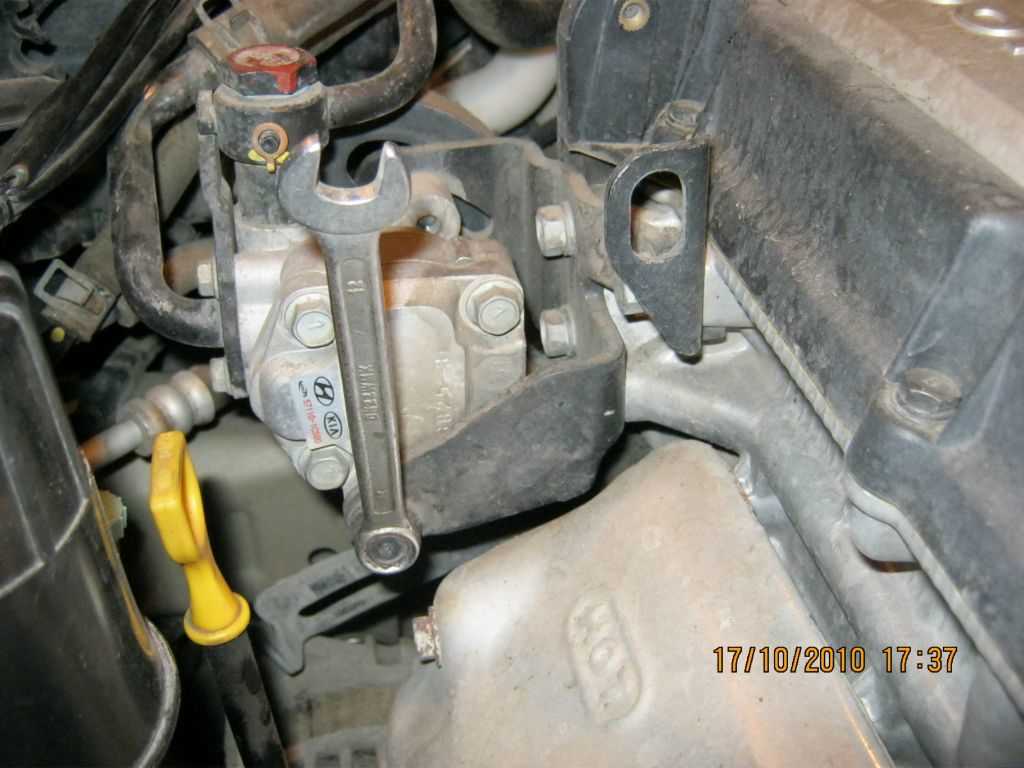

Отводим насос гидроусилителя к блоку цилиндров и снимаем ремень, он клиновой.

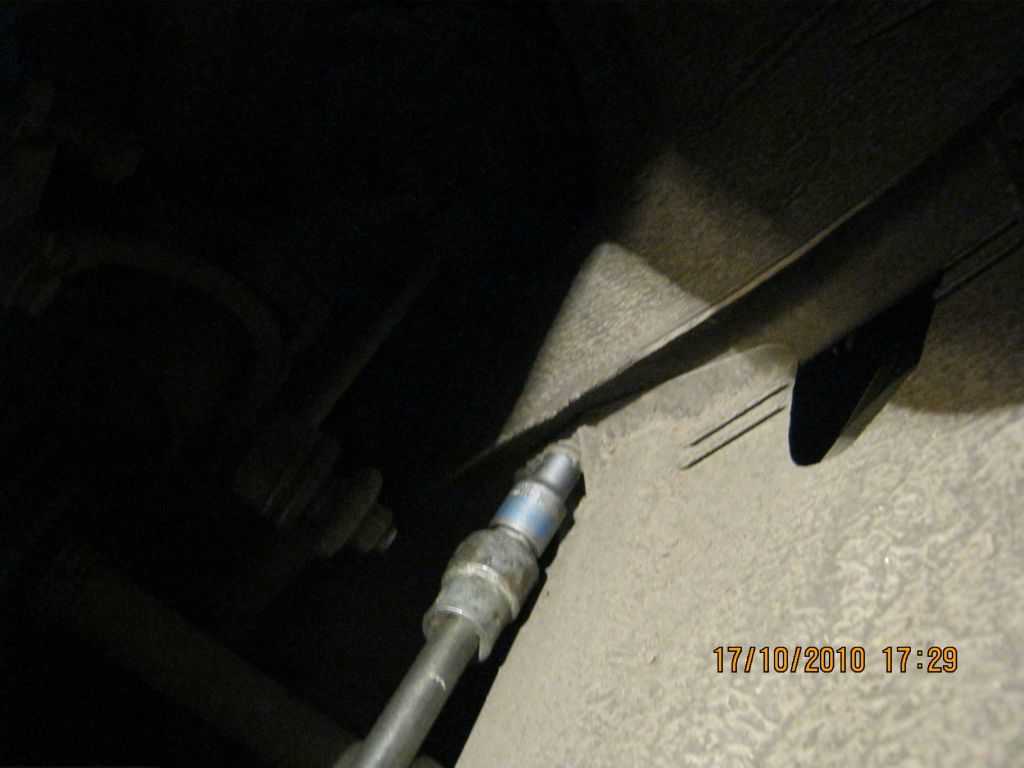

Ослабляем стопорный болт и выкручиваем по максимуму натяжной генератора.

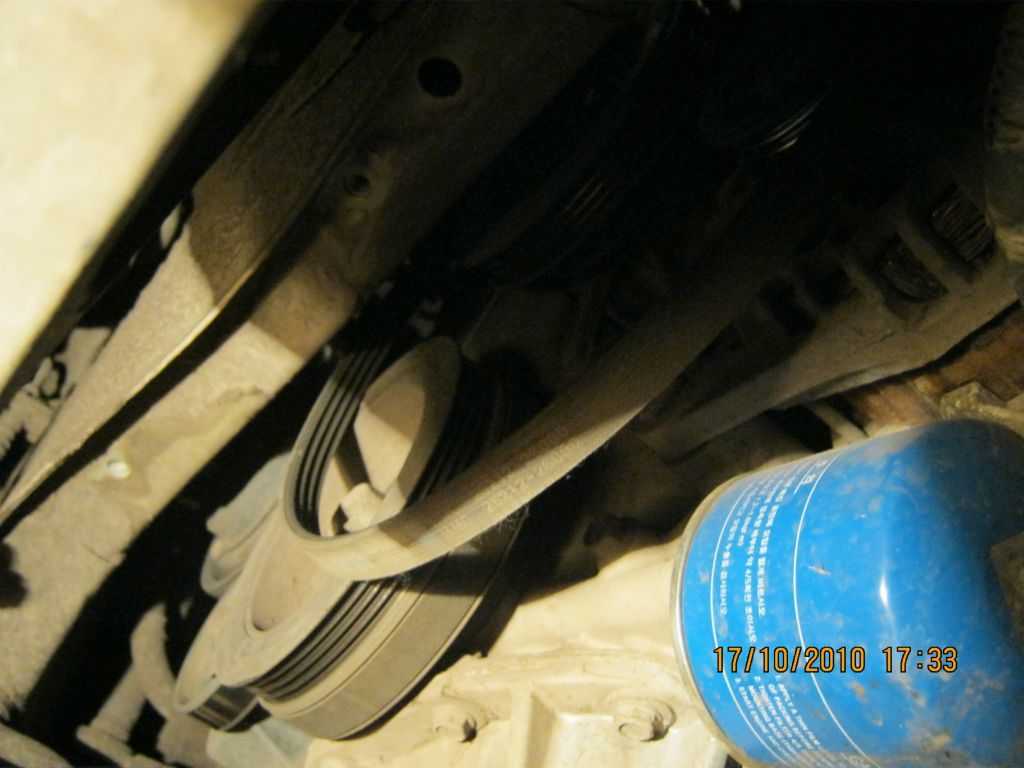

Сдвигаем генератор к блоку цилиндров, освободившейся ремень снимаем.

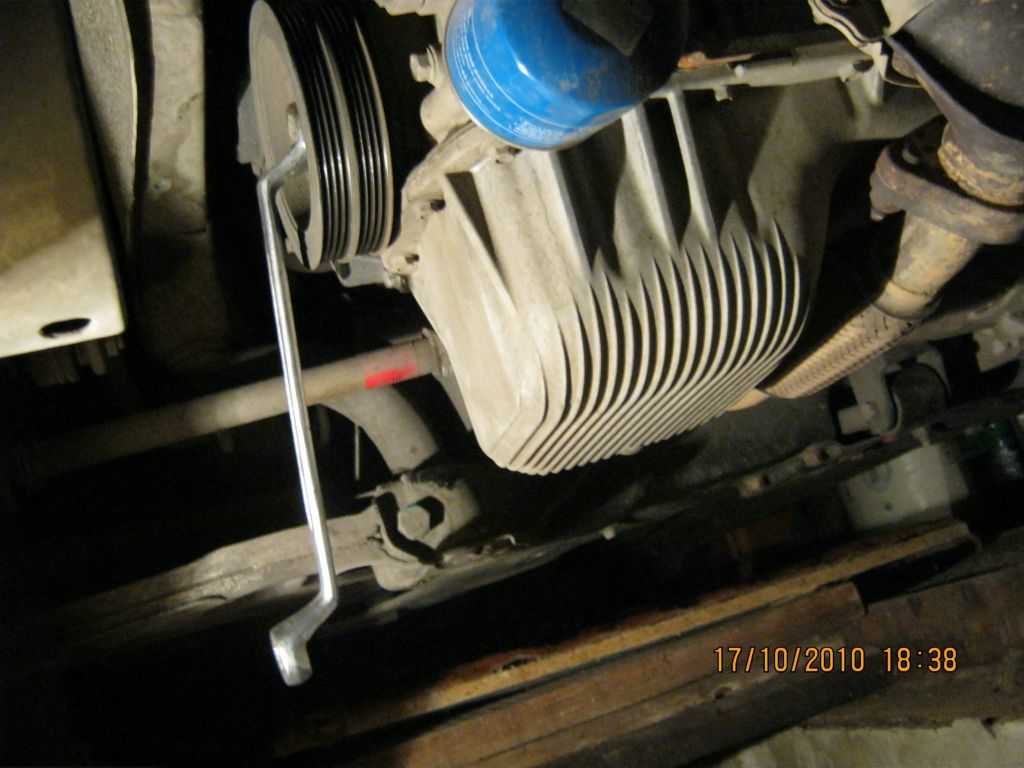

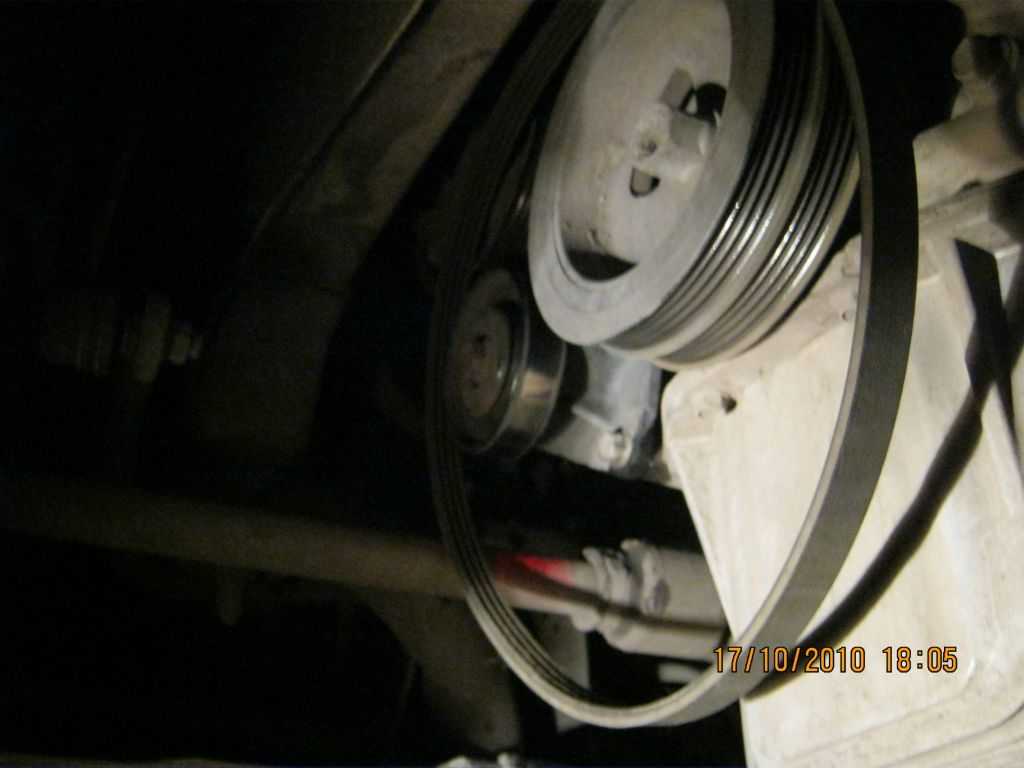

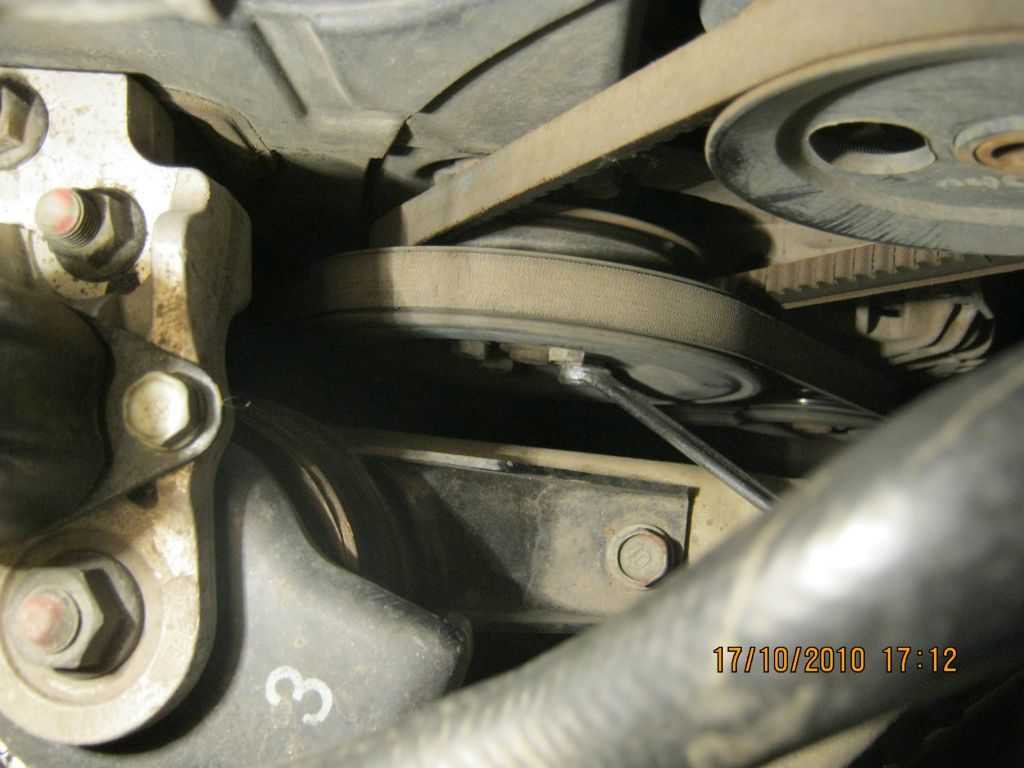

Снимаем правое колесо и пластиковый брызговик, видим натяжной ролик ремня кондиционера.

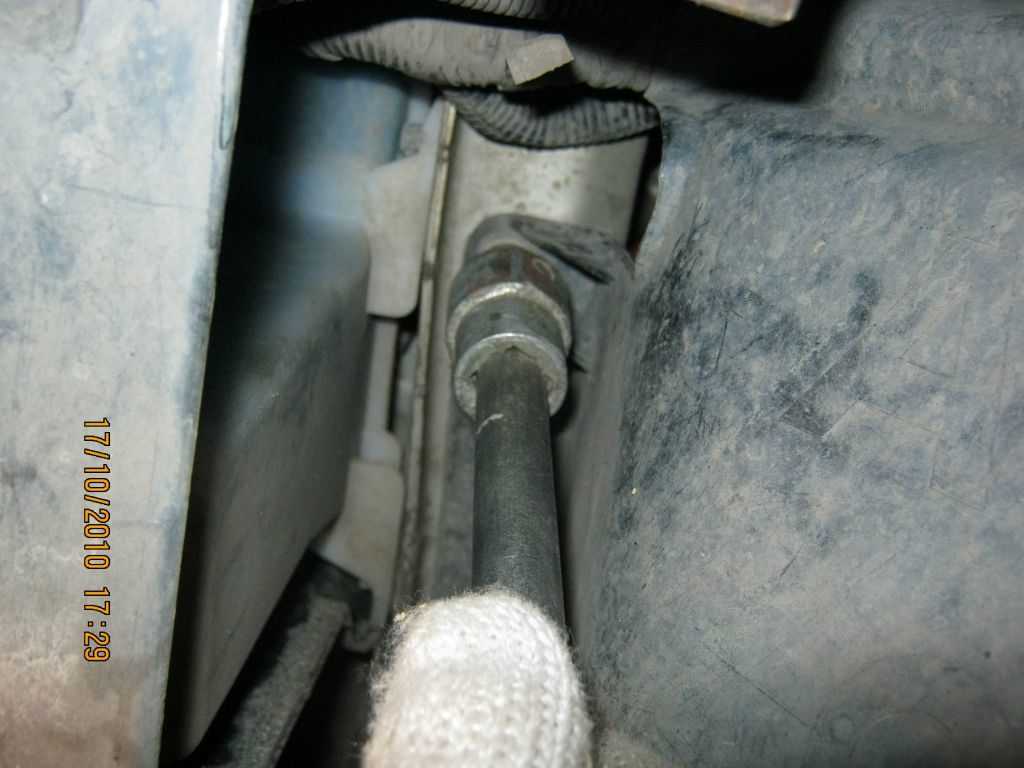

И снова ослабляем стопорный и откручиваем по максимуму натяжной болт. Снимаем ремень кондиционера.

А теперь пришло время снять шкивы помпы. Если вы послушались нас и сорвали четыре болта до того, как сняли все ремни то процедура займет ровно две минуты. Ну а если нет, то попробуйте использовать два ключа на десять и сообразительность.

Отворачиваем четыре болта на десять верхней защитной крышке ремня ГРМ и снимаем последнею.

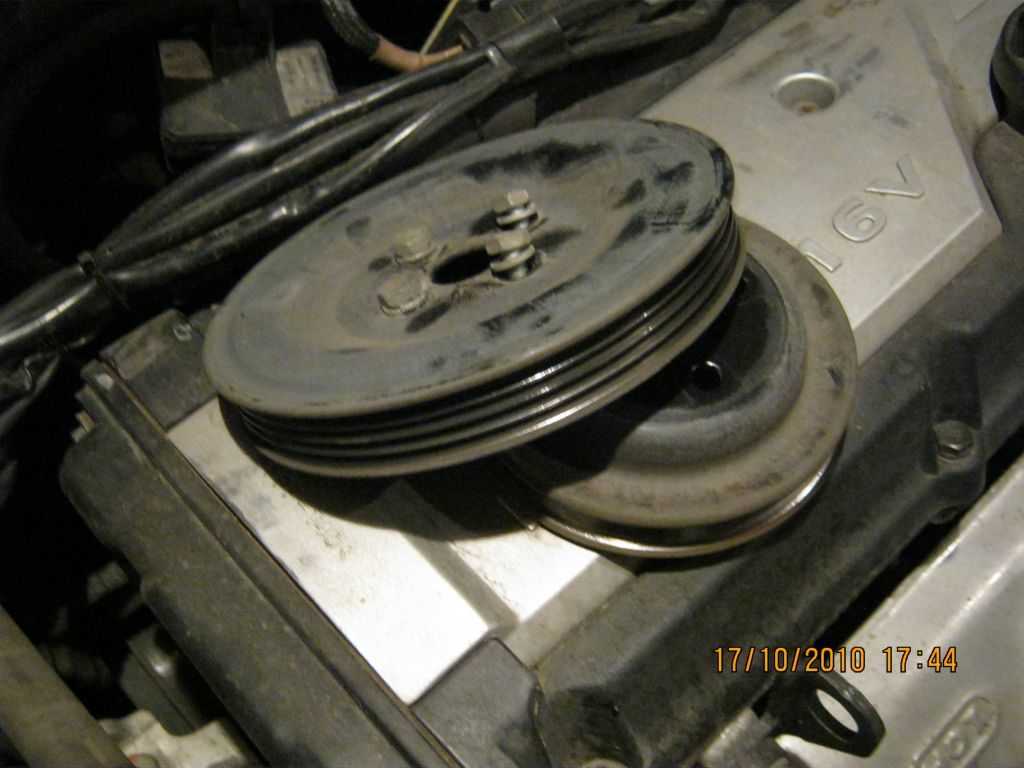

Получаем следующий набор деталей.

— два шкива помпы (наружный и внутренний)

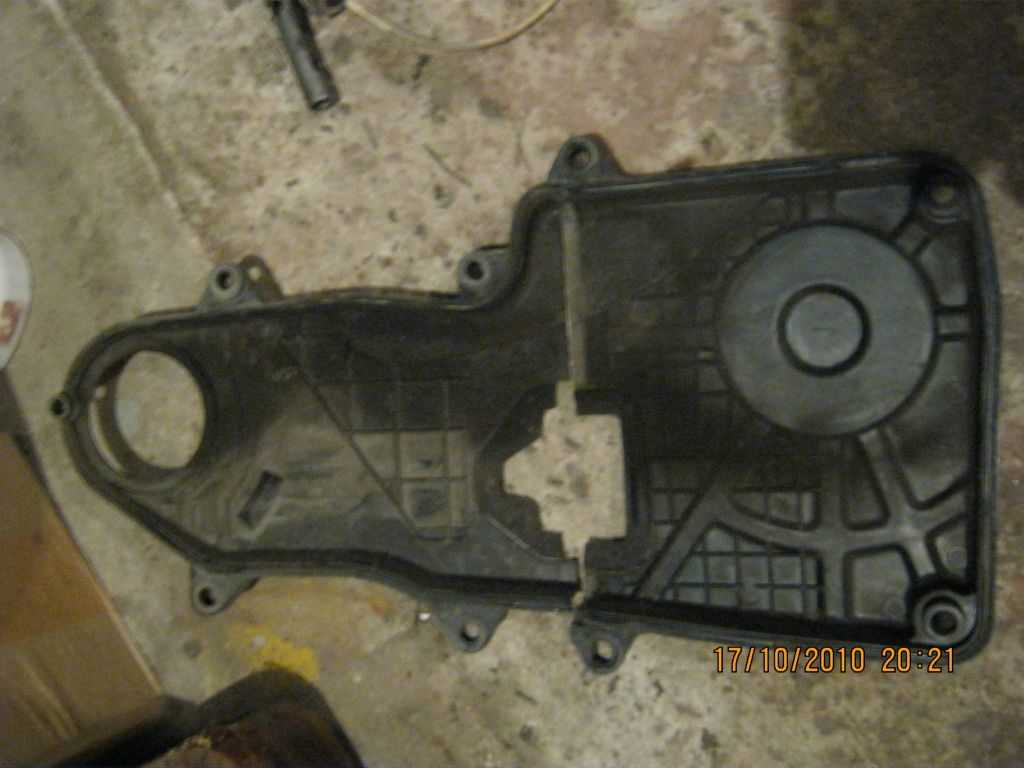

— верхняя защитная крышка ГРМ.

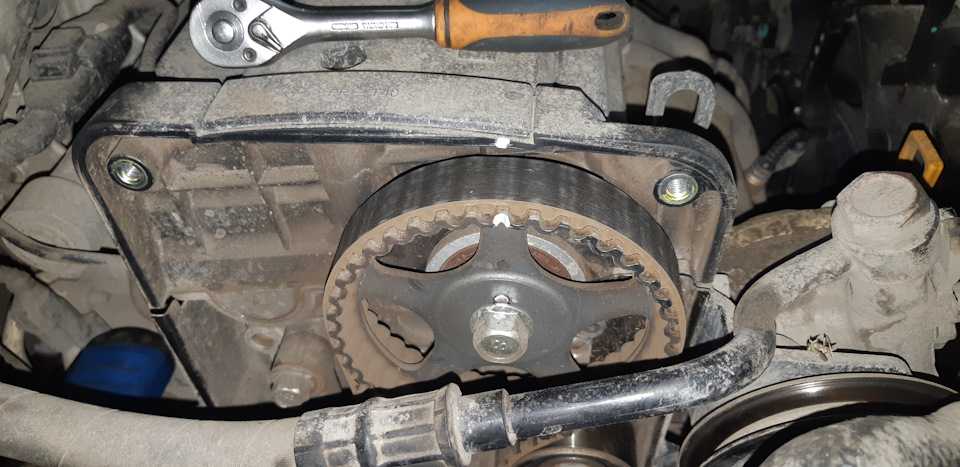

Вращая коленвал по часовой стрелки добиваемся совпадения метки распредвала. На ГБЦ метка выполнена в виде прорези.

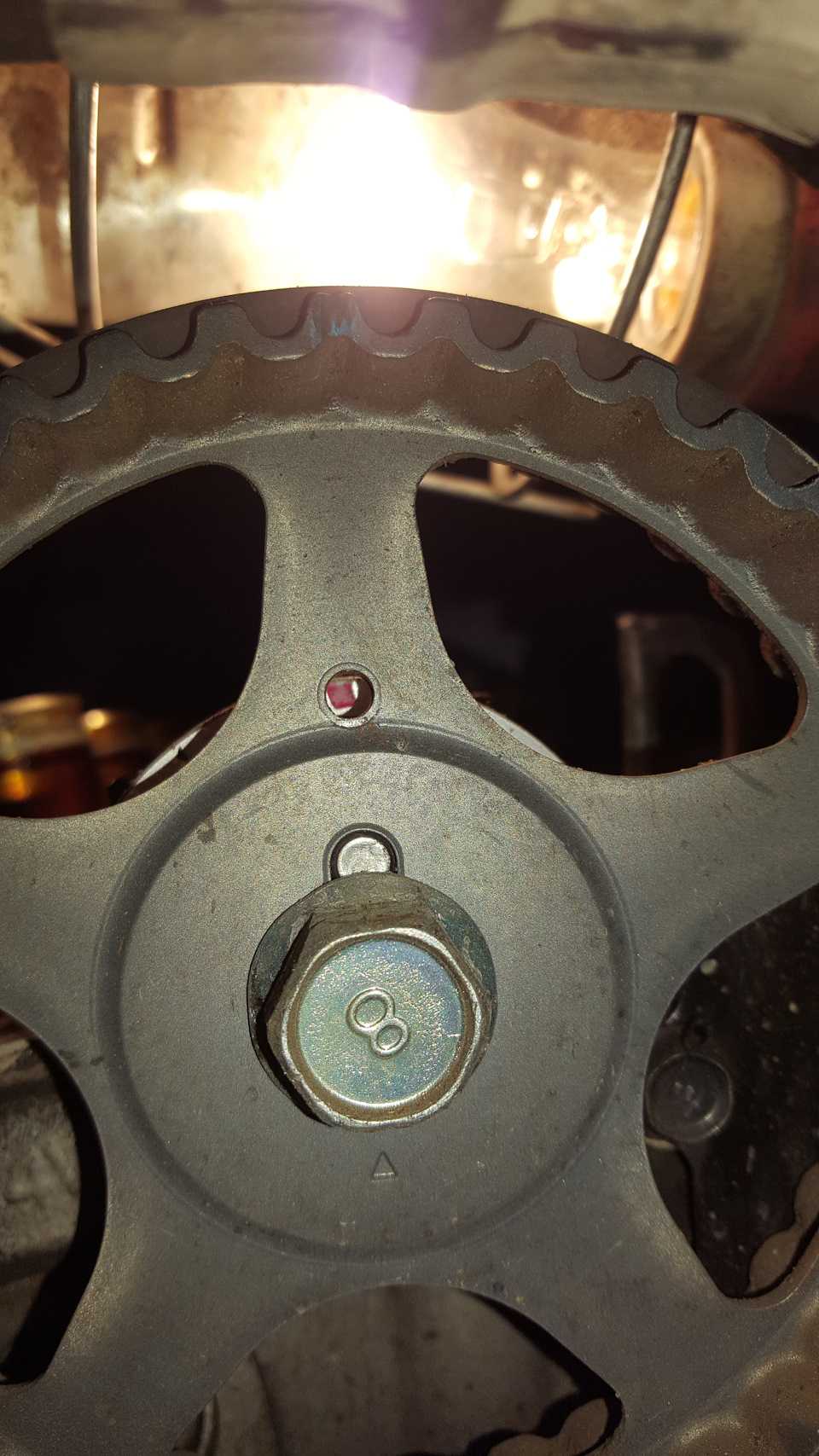

А на звездочки распредвала в виде отверстия и риски сверху.

Отверстие должно встать на против метки ГБЦ. Для удобства вставляем в отверстие подходящий по диаметру гвоздь или что-то подобное и с боку сразу становится видно совпадение меток.

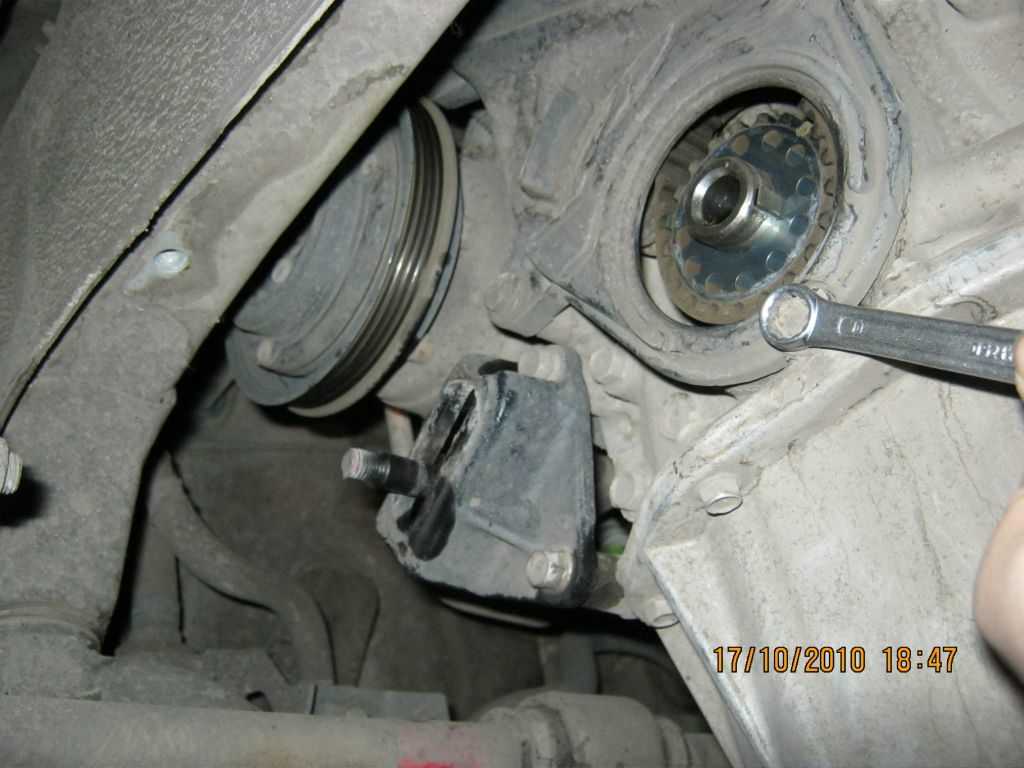

Снимаем шкив коленвала. Для этого: сажаем за руль помощника и заставляем его включить пятую передачу и до упора нажать на тормоз, а сами в это время легким движение руки срываем болт коленвала. Если вы один, то можно включив пятую, поставив под колеса упоры со стороны где снято колесо, в тормозной диск и суппорт вставить подходящею по размеру отвертку, тем самым заклинив его и сорвать болт коленвала.

Снимаем шкив коленвала и грязезащитный металлический щиток.

Отворачиваем четыре болта нижней защитной крышки ГРМ и снимаем последнею.

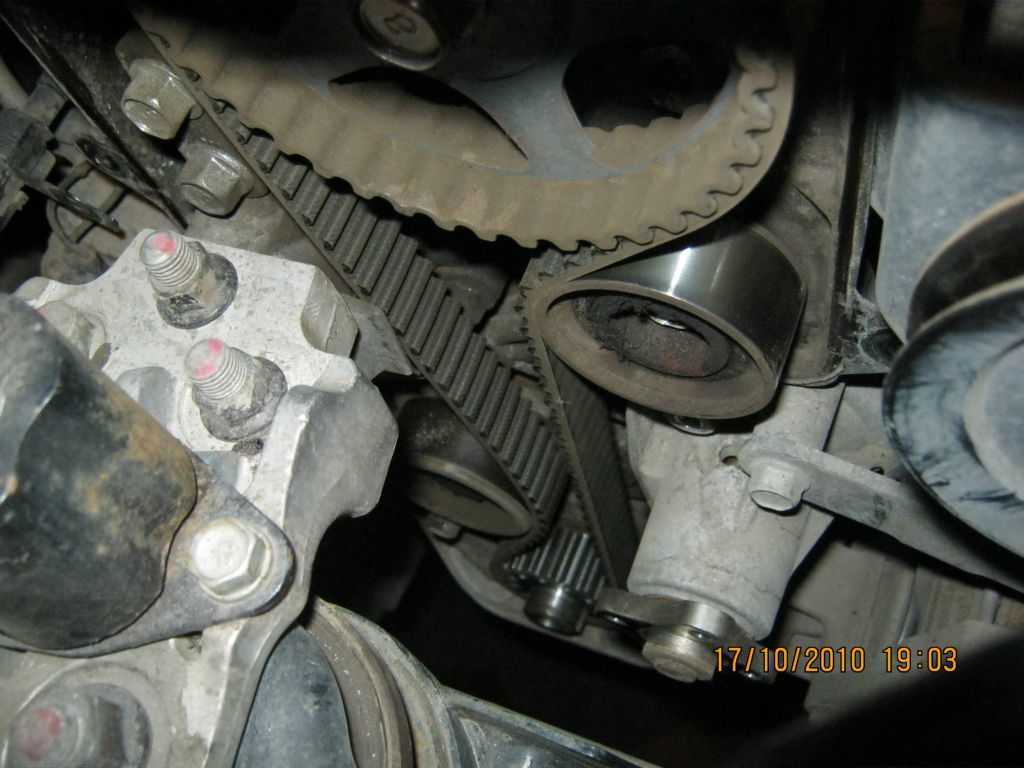

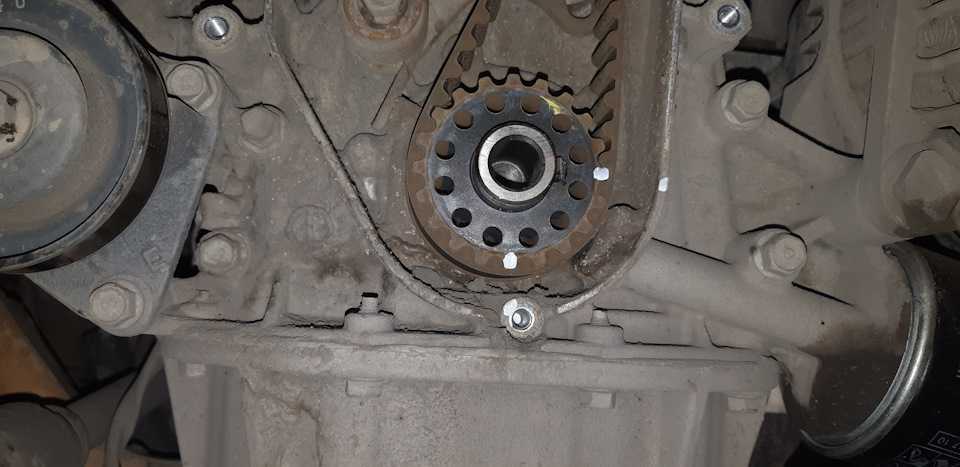

Видим совпадение меток коленвала.

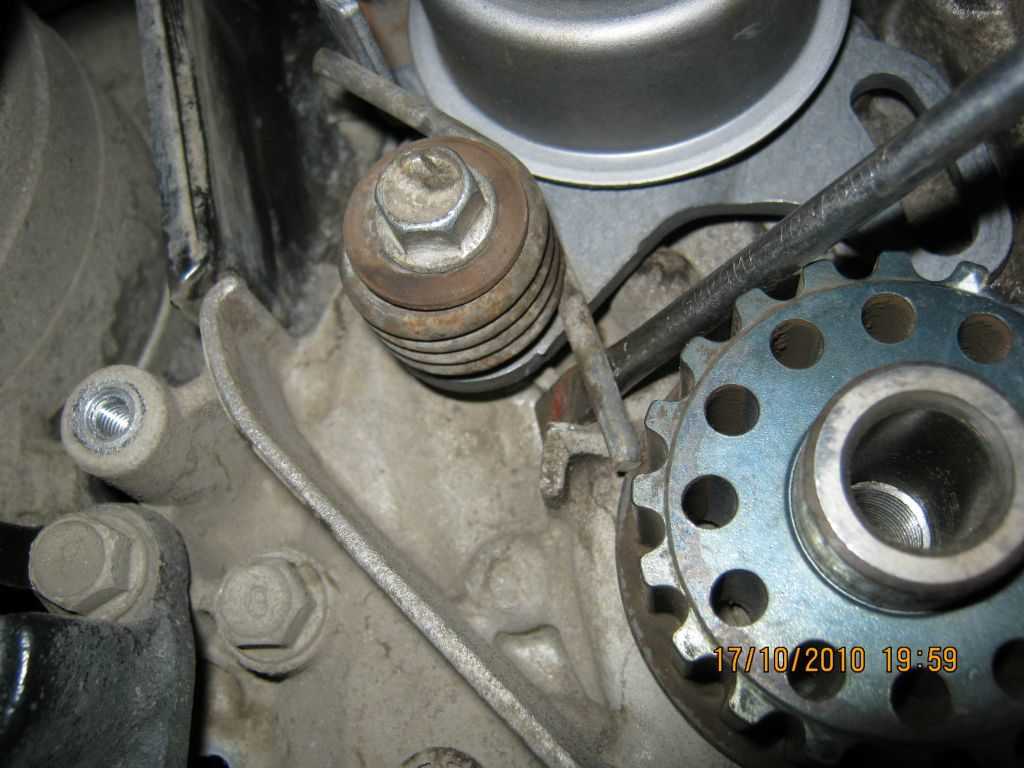

Ослабляем болт натяжного ролика и при помощи любого удобного инструмента поднимаем его по максимуму вверх. Поскольку пружина достаточно мощная рукой это сделать не получится. Затягиваем его. Тем самым мы ослабили ремень ГРМ.

Снимаем ремешок и натяжной ролик.

Выбор детали

Практически на все автомобили Хендай, устанавливаются запасные части Hyundai Motors. При этом Гетц не стал исключением. Оригинальная ремень ГРМ имеет каталожный номер — 2431226050 . Средняя стоимость на автомобильных рынках составляет около 1000 рублей.

Комплект для замены ремня ГРМ.

Также, стоит учитывать, что придётся брать и два натяжных ролика. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 2441026000 , стоимостью — 1200 рублей. Направляющий (обводной) ролик ремня ГРМ — 2481023050 , стоимость — 1300. Запчасти для замены в оригинале составляют около — 3500 рублей.

Как видно провести замену механизма привода газораспределения на Хендай Гетц достаточно проблематично, поэтому многие автолюбители делают эти операции на автосервисе. Но, многие владельцы автомобиля уже давно сами научились проводить данные работы самостоятельно в гараже.

Инструкция по замене ремня ГРМ шаг-за-шагом

1. Первым этапом, до снятия ремней ГУРа, генератора и кондиционера, я бы посоветовал ослабить 4 болта, под головку на 10, крепления шкива помпы.

2. Снимаем ремень ГУРа. Ослабляем крепления ГУРа — это длинный болт на нижнем крепление под голову на 12

3. Снимаем ремень ГУРа;

4. Отводим корпус насоса гидроусилителя от двигателя и фиксируем затянув болты;

5. Ослабляем верхнее крепление генератора (болт сбоку натяжной планки) и болт натяжки ремня

6. Снимаем правый пластиковый кожух внизу автомобиля

7. Ослабляем нижний болт крепления генератора

8. Снимаем ремень генератора

9. Снимаем шкивы водяного насоса (болты которого мы ослабили в самом начале)

10. Ослабляем ролик натяжителя ремня кондиционера

11. Ослабляем болт регулировки натяжения ремня кондиционера

12. Снимаем ремень кондиционера

13. Снимаем натяжной ролик ремня кондиционера, меняем его на новый

14. Переходим непосредствнно к снятию ремня ГРМ. Первым делом необходимо зафиксировать тормоза, что бы при попытке открутить шкив коленвала не провернуло двигатель.

15. Включаем 5 передачу на автомобилях в МКПП

Что бы заблокировать коленвал на машинах с АКПП, снимают стартер и через отверстие стопорят за венец маховика

16. Ключом на 22 отпускаем болт крепления шкива коленвала

17. Снимаем шкив коленвала

18. Убираем стопор с педали тормоза

19. Снимаем крышку ремня ГРМ. Она состоит из двух частей, верхней и нижней

20. Поднимаем на домкрате переднее правое колесо.

21. Вращаем колесо, что бы совместить метки на шестерне распредвала и коленчатого вала

22. Еще раз проверяем метки. На коленвале теперь это метка на звездочке и на корпусе маслянного насоса, для распредвала это круглое отверстие на шкиве и красная метка на корпусе подшипника, расположенном сразу за шкивом распредвала.

Головкой на 12 откручиваем 2 болта крепления натяжного ролика ГРМ, снимаем осторожно, придерживая натяжную пружину, запоминаем как она стояла. 24

Выкручиваем болт регулировки и болт крепления натяжного ролика, снимаем ролик с пружиной

24. Выкручиваем болт регулировки и болт крепления натяжного ролика, снимаем ролик с пружиной

25. Снимаем ремень ГРМ

26. Как правило ремень ГРМ меняют вместе с роликами, меняем их. Головкой на 14 откручиваем верхний, обводной ролик. Прикручиваем новый, затягивая моментом 43-55 Нм.

27. Устанавливаем натяжной ролик с пружиной. Первоначально затягиваем болт отруки, после поддеваем отверткой и заправляем за упор.

28. Для дальнейшего удобства стоит перед установкой ремня ГРМ натяжной ролик максимально отвести и зафиксировать затянув правый болт крепления.

29. Ставим новый ремень

Если на ремне есть стрелочки, обозначающие направление то обращаем на них внимание. Движение газораспределительного механизма направленно по часовой стрелке, если проще, то стрелки на ремне направляем в сторону радиаторов

При установки ремня важно чтобы правое плечо оказалось в натянутом состояние при установленных метках распредвала и коленвала, левое плечо натянется натяжным механизмом. Порядок установки ремня указан на схеме ниже. 1 – зубчатый шкив коленчатого вала; 2 – обводной ролик; 3 – зубчатый шкив распределительного вала; 4 – натяжной ролик

1 – зубчатый шкив коленчатого вала; 2 – обводной ролик; 3 – зубчатый шкив распределительного вала; 4 – натяжной ролик

30. Отпускаем оба болта натяжного ролика, вследствие чего ролик сам прижмется к ремню пружиной с необходимым усилием

31. Прокручиваем коленвал на два оборота вращая вывешенное колесо. Проверяем совпадение обеих меток ГРМ. Если обе метки совпали, то затягиваем натяжной ролик моментом 20-27 Нм. Если метки «ушли», повторяем.

32. Проверяем натяжение ремня ГРМ. При сжатии рукой за натяжной ролик и на натянутую ветвь зубчатого ремня усилием 5 кг, зубчатый ремень должен прогнуться до центра головки болта крепления натяжного ролика

33. Опускаем машину с домкрата и устанавливаем все в обратном порядке.

Процесс замены

Как и каждая деталь в автомобиле ремень кондиционера подвержен износу и соответственно нуждается в своевременной замене. Поэтому производитель рекомендует в соответствии с регламентным ТО 2 проводить проверку ремня привода вспомогательных агрегатов. Это получается через каждые 30000 км пробега.

А осуществлять смену по мере износа или появления на нём трещин, разрывов, отслоение тканевого основания и прочих дефектов. Однако следует помнить, что испытания работоспособности ремня проводились в заводских условиях. Поэтому при эксплуатации автомобиля в тяжелых условиях необходимость осуществить проверку или замену ремня может наступить намного раньше предполагаемого срока.

Для выполнения замены ремня навесного оборудования (он же ремень кондиционера) необходимо иметь следующие инструменты:

смотровая яма или эстакада;
трещотка с удлинителем;
головка на «17»;
ключи на «17», «14» и «12»;
натяжной ролик;
тиски;
ремень новый.

Рассмотрим поэтапно процесс замены ремня:

Устанавливаем правую сторону машины на домкрат или на эстакаду (если такова имеется)
Снимаем минусовую клемму с аккумулятора, а также правое переднее колесо
Откручиваем верхний болт крепления компрессора кондиционера.
Ослабляем натяжной ролик.
Вынимаем старый ремень.
Откручиваем натяжной ролик.
Вынимаем ролик с посадочного места.
Устанавливаем новый ролик на натяжитель.
Устанавливаем ролик.
Устанавливаем ремень.
Затягиваем натяжитель.
Натягиваем ремень.
Затягиваем болты кондиционера.
Запускаем двигатель, убеждаемся в отсутствии лишних шумов и скрипов.

Особенность системы натяжки обводного ремешка является и главной его проблемой. Очень часто одновременно с потерей работоспособности ремня привода, происходит выход из строя натяжного ролика. Отличительным признаком поломки ролика натяжителя является свист, издаваемый в процессе работы. Свист чаще замечен в сырую и холодную пору года, но если работа ролика осуществляется на гране, то свист можно слышать постоянно.
