Ремонт трапеции дворников шевроле авео

Как снять жабо

  • Глушим мотор, полностью выключаем зажигание и открываем капот.
  • Снимаем колпачки с креплений держателей (рычагов) щеток. Колпачки отсоединяются легко, если поддевать их плоской отверткой.

Откручиваем гайки, фиксирующие рычаги щеток к трапеции. Гайки имеют головку под ключ на 15.

Отсоединяем держатели щеток стеклоочистителя.

За время эксплуатации авто крепления рычагов могут настолько сильно закиснуть, что вручную будет затруднительно их отсоединять. В подобных случаях рекомендуется пользоваться съемником. Если же отсоединять держатели Chevrolet Aveo с приложением ручной силы, то рычаги могут легко погнуться.

Извлекаем фиксаторы жабо. Всего 2 фиксатора. Чтобы извлечь фиксатор, его необходимо предварительно поддеть маленькой плоской отверткой.

Открываем заглушку жабо, под которой расположен винт крепления. Поддевать заглушку рекомендуется пластиковым съемником.

Откручиваем потайной винтик. Это можно сделать либо накидной головкой на 7, либо крестовой отверткой.

Извлекаем держатели верхней уплотнительной ленты.

Отсоединяем края уплотнительной ленты. По краям уплотнитель держится на фиксаторах. Мастеру необходимо просто выдернуть края, преодолев усилие фиксаторов.

Извлекаем жабо.

Шевроле авео т300 как снять дворники

Вам потребуется торцовая головка «на 10».

1. Снимите рычаги стеклоочистителя ветрового окна (см. «Замена рычагов стеклоочистителя ветрового окна»).

3. Сожмите фиксатор колодки жгута проводов и отсоедините колодку от разъема моторедуктора стеклоочистителя.

4. Выверните два болта крепления трапеции стеклоочистителя.

5. Извлеките трапецию в сборе с моторедуктором из короба воздухопритока.

6. Установите трапецию стеклоочистителя в порядке, обратном снятию.

Всем доброго солнечного .

Что-то я соскучился по Вам по всем.Вот пишу)

Из названия понятно чему посвящена данная запись…

Т.к. #самарскийcosmolet у меня уже 5й год, решил заняться этим вопросом…

Здесь всё “просто”

Достаточно снять поводки стеклоочистителей, жабо и саму трапецию.

Но это на словах, на деле же вышло немного иначе…

Ни для кого-то не секрет что снятие поводков стеклоочистителей — это отдельная песня.

Сначала​ я долго собирался с мыслями, т.к. очень много встречал последствий НЕудачного снятия этой самой трапеции, потом время искал, потом успел передумать 2раза делать данную процедуру, но всёже решился)

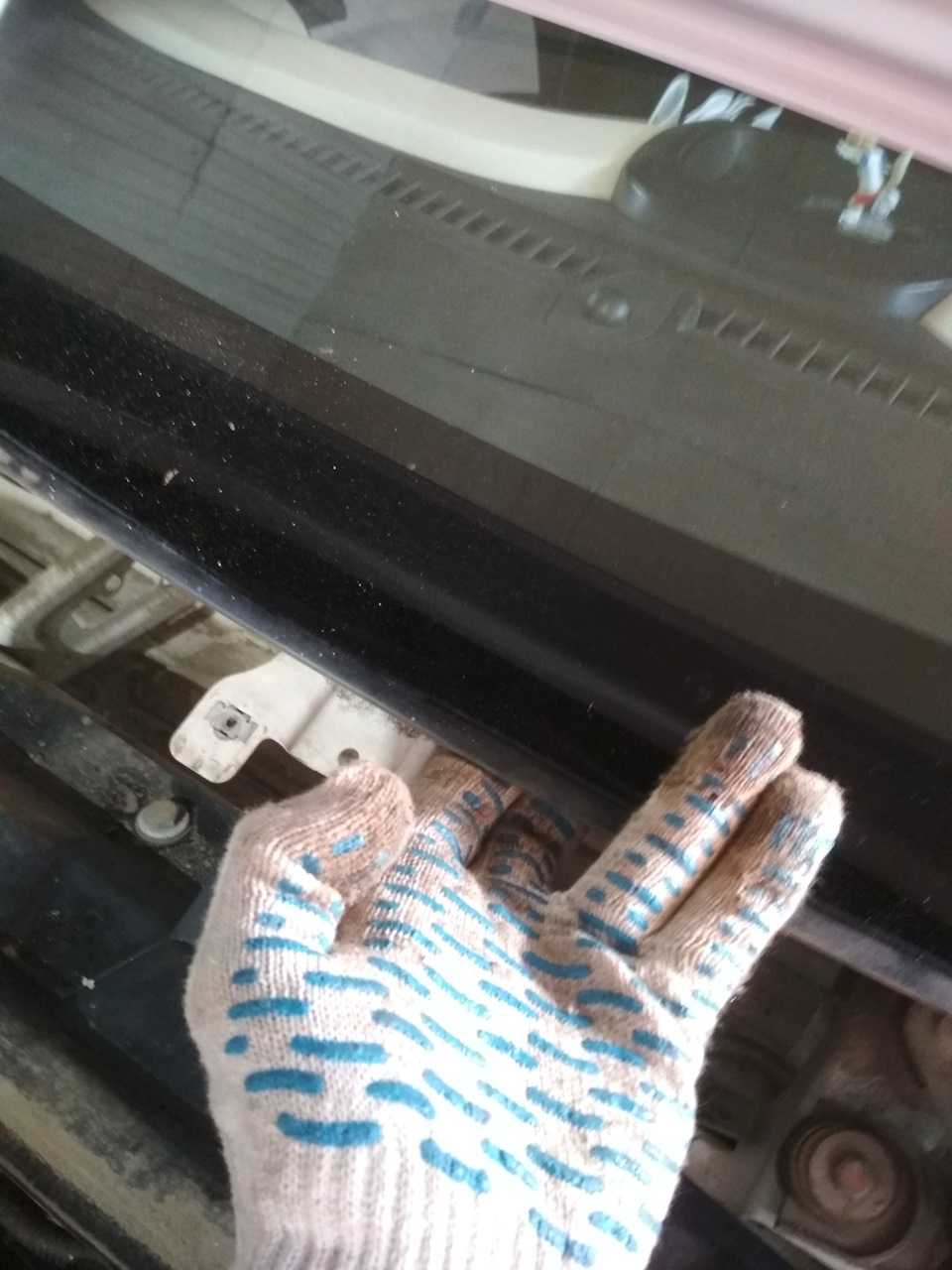

Ещё бы — стекло выпирает на полпальца

Сначала я заранее смачивал крепёж стеклоочистителей wd-шкой, потом когда там уже всё пропиталось и я созрел, наступил день Х.

Самое страшное, это переступить через страх ч-либо сломать (саму трапецию или стекло), а остальное ерунда.

Итак, как я писал ранее “Достаточно снять поводки стеклоочистителей, жабо и саму трапецию”, а затем смазать её втулки.

Итак, что имеем?Для того чтобы добраться до трапеции стеклоочистителей, необходимо снять пластиковое жабо, чтобы снять пластиковое жабо, необходимо снять сами поводки стеклоочистителей, чтобы снять поводки стеклоочистителей, необходимо иметь прямые руки и съёмник .

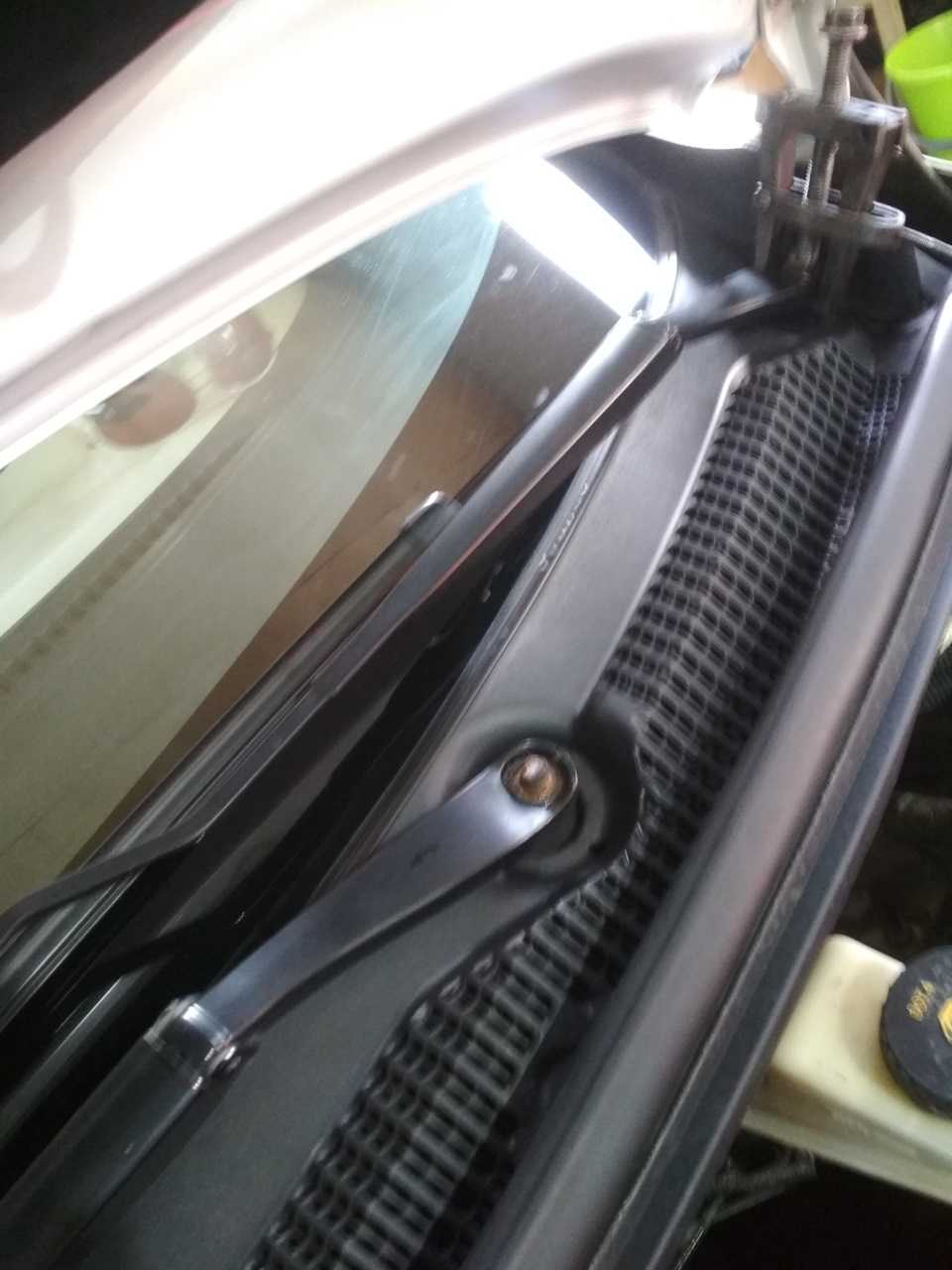

Съёмник найден, приступаем)

Поддеваем заглушки на поводках, откручиваем гайки и… теперь самое ответственное действие — приступаем к снятию этих самых поводков при помощи съёмника.

Ремонт дворника — БЕСПЛАТНО! КАК — СНЯТЬ! Подробно ПРО СЪЕМНИК

Замена резинок дворника авео т 300

Снятие поводков дворников

Как снять поводок дворников.

Chevrolet Aveo T255. Замена щеток очистителей лобового стекла дворников на Шевроле Авео.

Трапеция стеклоочистителя Aveo

Ремонт chevrolet lacetti трапеции дворников, на скорую руку.

Смазываем трапецию дворников альмера N16

Ремонт стеклоочистителя. Полное вскрытие и одно касание паяльником, разрешает ситуацию.

Замена резинок бескаркасных дворников

Дополнительно

Поломка стеклоочистителя Chevrolet Aveo может касаться не только трапеции. Бывают случаи, когда приходит в негодность мотор-редуктор трапеции. В подобных ситуациях ремонт стеклоочистителя можно свести к замене мотора, его артикульный номер: GM-96540501.

Не нужно забывать, что в периодическом сервисе нуждаются и сами щетки стеклоочистителя. Со временем рабочая часть щеток стирается, что приводит к заметному ухудшению качества очистки окна.

В закромах у опытных водителей нередко можно обнаружить 2 типа щеток: для холодного и теплого сезонов года. Между собой щетки для лета и зимы отличаются составом. Летние щетки имеют больше резины, а в зимних преобладает термостойкий силикон. Если использовать зимой летние щетки, то они могут быстро задубеть и потрескаться.

Больше статей здесь: Совет.

  • Предидущее: Замена передних тормозных колодок Шевроле Эпика
  • Следующее: Запотела фара ЗАЗ Форза А13

Замена щеток стеклоочистителя на chevrolet aveo t200

По возможности, перед покупкой сверьте выбранные щетки на соответствие требованиям в спецификациях Chevrolet для данного автомобиля.

Для проверки состояния щетки и во всех остальных случаях обратите внимание на индикатор износа —

(наклейка на каркасе щетки), которая обычно ярко желтеет если срок службы щетки подошел к концу.

 •  Обычно щетка меняется раз в год, но бывают случаи использования щеток по 2-3 года. Все зависит воздействия окружающей среды щетки (отрицательные температуры, соль, высокие температуры, УФ лучи, древесный сок, песок, химия с автомоек).

 •  Не заставляйте щетки работать «по-сухому», особенно если стекло сильно загрязнено или покрыто слоем наледи.

 •  Чтобы щетки служили дольше и не теряли эластичность, раз в сезон очищайте щетки от грязи: помыть в теплой воде с мылом.

 •  При замасливании стекла или лент щёток, следует их обезжирить 10-20% содовым раствором и тщательно промыть теплой водой. Не применяйте для этого бензин или растворитель, приведёт к разъеданию резинки щеток.

 •  Можно смазывать шарниры каркасных моделей составами, типа WD-40, которые хорошо вытесняют влагу и устраняют скрипы.

 •  В зимний период не включайте стеклоочиститель, пока не отогреется лобовое стекло, можно серьезно испортить щетки.

 •  Некоторые автомобили имеют подогрев зоны парковки дворников, для других создан зимний режим стеклоочистителей, когда они распологаются выше в зоне работы печки. Ознакомьтесь с инструкцией к автомобилю для включения этой опции.

 •  Нестрашно если длина дворников будет чуть больше или меньше штатной

Важно, чтобы при работе новые щетки не издавали никаких посторонних звуков и не бились о края лобового стекла. Многие эксперементируют с разным размером дворников, устанавливая с водительской стороны большего размера, а с пассажирской меньшего

 •  Не отбивайте лед, ударами щеки по стеклу. Это может привести к повреждению дворника. Например, очень часто в такой ситуации ломаются пластиковые заглушки бескаркасных щеток, так как пластик становится хрупким на морозе.

Размеры щёток chevrolet aveo:

Размеры стеклоочистителей для хэтчбека 2021 года выпуска:

  • Со стороны водителя: 22″ (559 мм).
  • Со стороны пассажира: 16″ (406 мм).
  • Задние: 11″ (280 мм).

Размеры стеклоочистителей для седана 2021 года выпуска:

  • Со стороны водителя: 22″ (559 мм).
  • Со стороны пассажира: 18″ (457 мм).
  • Задние: 11″ (280 мм).

Важно: на Chevrolet Aveo 2005/2021 года выпуска размер передних дворников со стороны водителя всегда составляет 22″ (559 мм), щётки со стороны пассажира имеют длину от 16″ (406 мм) до 18″ (457 мм). Годы выпуска выпускается в настоящее время

Годы выпуска выпускается в настоящее время.

Предостережение: несмотря на то, что данные представляют собой официальные цифры производителей, приведенная выше информация является справочной, и не гарантирует однозначной точности. Для авто одной и той-же модели изготовленной для США, Европы и Японии размер дворников может отличаться.

Стеклоочистители chevrolet aveo 2004-2006 хетчбек [t200], рестайлинг дворники размер купить

Heyner Hybrid – гибридные щетки стеклоочистителя от известного европейского бренда “Хайнер” (концерн Alca Heyner). Конструкция немного проще, чем у легендарных Denso Hybrid из Японии, однако интереснее: есть возможность использования сменных креплений. Да и ценник куда более гуманный. Щетки работают тихо, имеют высокое содержимое графита (используется технология Nano Graphit), способны безотказно работать в любую погоду.

Смысл конструкции такой же, как и у любого другого гибридного стеклоочистителя. Есть обычный каркасный дворник (за основу в данном случае была взята щетка Heyner Exclusive) и он закрывается специальным кожухом, который одновременно выполняет две функции: улучшает аэродинамические показатели стеклоочистителя и вместе с этим защищает его от внешних факторов – снега, дождя, грязи и так далее. Таким образом, щетка не создает лишних шумов при работе на высокой скорости и при этом годится для эксплуатации в любое время года.

Преимущества Heyner Hybrid:

  • Немецкое качество;
  • Сменные крепления;
  • Специальная резина-долгожитель Nano Graphit с графитовым покрытием;
  • Надежный и проверенный гибридный форм-фактор;
  • Корпус легко очистить зимой;
  • Не шумят на скорости, работают тихо.

Мнение эксперта: Отличное качество, резина Nano Graphit и гибридный форм-фактор – достойный ответ из Германии дорогим гибридным стеклоочистителям из Японии.

Бытует мнение, что такая конструкция надежнее, чем бескаркасные дворники. Однако это скорее субъективное мнение, так как качественный бескаркасный дворник по своим свойствам ничем не хуже, а конструкция его дешевле. Скорее всего, это стереотип, навязанный родиной гибридных дворников – ведь их придумали в Японии, а там делают навечно. Сменные крепления позволили гибридам стать доступными практически для всех совремменных автомобилей. При этом сами крепления производит Heyner, и они качественно отличаются от известных Multi Clip, Champion Multi Clip и серии Flex от Trico, где такое крепление существенно смещает щетку относительно поводка.

Все товары Heyner Hybrid →

Ремонт трапеции дворников шевроле авео

Первые проблемы со стеклоочистителем ветрового окна Chevrolet Aveo обычно начинаются на отметке 50 000 – 70 000 (км) пробега. Слабым местом данного узла является так называемая трапеция стеклоочистителя. Механический износ не щадит никакие запчасти Авео.

Шевроле Авео в кузове хэтчбек использует 2 стеклоочистителя. Дополнительный стеклоочиститель обслуживает заднее окно.

Износ трапеции стеклоочистителя легко выявить по следующим признакам:

  1. Щеткиначали двигаться рывками
  2. Снизилась скорость перемещения щеток
  3. Уменьшился рабочий ход щеток
  4. Щетки перестали передвигаться

Каким бы терпеливым ни был водитель, рано или поздно ему надоест наблюдать проблемную работу дворников. Кардинально решить данную проблему можно только полной заменой старой трапеции на новую . Этот метод ремонта является как наиболее удобным, так и самым затратным.

Куда дешевле обходится кустарный ремонт трапеции. Но в самостоятельном восстановлении стеклоочистителя плохо то, что оригинальных ремкомплектов для данного узла не существует в природе. Мастеру придется использовать пластиковые шарниры тяги трапеции от другого автомобиля.

К трапеции Шевроле Авео подходят втулки от Great WallHover, правда их нужно будет предварительно доработать . Но не будем забегать наперед, о доработке пластиковых шарниров будет подробно рассказано ниже по тексту.

1 поколение

Отличается более слабым двигателем, устаревшим кузовом. Но автомобиль продолжает пользоваться популярностью благодаря качеству сборки.

Оригинальные артикулы

Оригинальные артикулы дворников для автомобилей первого поколения:

Артикул Модель авто Группа Особенности
100511 Для кузовов Т200 и Т250 Бескаркасные Комплект из двух штук

Варианты замены

Приобрести оригинальные детали затруднительно и это не имеет смысла. Так как на рынке представлено множество качественны аналогов. Существует несколько различных видов дворников, все они имеют свои преимущества и недостатки.

Каркасные

Отличаются низкой стоимостью

Но важно отметить невысокую степень очистки на большой скорости: аэродинамическая форма вызывает сильное сопротивление встречного потока воздуха

Наименование Артикул Характеристики Стоимость
Bosch ECO 100883 Антикоррозийная краска и графитовое напыление От 400 рублей

Бескаркасные

Отличаются высокой степень очистки. Почти не создают воздушного сопротивления. Но нужно отметить относительно высокую стоимость – в сравнении с классической конструкцией (каркасные дворники).

Наименование Артикул Характеристики Стоимость
LYNXauto на Chevrolet Aveo T200 102114 Спойлер От 800 рублей

Гибридные

Гибридные модели объединяют в себя все достоинства каркасных и бескаркасных модификаций. В то же время цена на них весьма демократична. Размеры по высоте и ширине обычно больше, чем классические или же бескаркасные.

Наименование Артикул Характеристики Стоимость
SKYBEAR (Китай) 100944 Резинка щётки покрыта тефлоновым напылением От 600 рублей

Зимние

Зимние дворники отличаются своей эластичностью – даже при минусовой температуре они хорош очищают стекло:

Наименование Артикул Характеристики Стоимость
Denso Hybrid 100510 защищены пластмассовым аэродинамическим корпусом-спойлером От 1.5 тыс. рублей

Какие дворники ставить на шевроле авео?

Оригинальный номер левого дворника 96648556, средняя цена 1091 руб., правого дворника — 96648560, средняя цена 632 руб.

  • Bosch 3 397 118 427 — 923 руб.
  • Valeo 574287 — 2216 руб.

Дворники Шевроле Авео 1-го поколения (2007-2021 годов).

1. Отведите рычаг стеклоочистителя от окна, преодолевая усилие пружины рычага.

2. Сожмите фиксаторы адаптера щетки.

3. . поверните адаптер со щеткой относительно рычага и снимите адаптер щетки с крючка рычага.

4. Аналогично снимите вторую щетку.

5. Установите щетки в порядке, обратном снятию. При этом адаптер щетки вставьте в кронштейн рычага до защелкивания.

ПРИМЕЧАНИЕ: Обратите внимание: на автомобиле используются щетки стеклоочистителя разной длины. Щетка левого рычага стеклоочистителя длиннее щетки правого рычага

Как заменить пластиковые втулки

Официально замены пластиковым шарнирам нет. Ремкомплекты не выпускают даже для сертифицированных аналогов трапеции Шевроле Авео. Но народные умельцы быстро вычислили, что пластиковые втулки к трапеции от данного авто можно взять у трапеции Грейт Вол Ховер. Шарниры к трапеции китайского внедорожника продаются отдельно. Артикульный номер: 5205011-D01. Пара втулок обойдется заказчику всего в $2-4.

Разумеется, не все так гладко, как кажется. Пластиковые втулки от Ховера еще нужно немного доработать. Дело в том, что втулки банально не влезают в проушины тяги. На каждой из втулок нужно сделать надрезы, рядом с усиками. Пример надрезов на фото ниже.

Вставляем доработанные втулки от Great Wall в тягу трапеции Chevrolet Aveo.

Чистим места крепления тяги, смазываем их и ставим резиновые уплотнительные колечки. Если прокладки имеют следы износа, то необходимо обязательно их заменить. Через порванные уплотнители будет попадать влага к контактным парам из металла. Из-за влаги металлические части шарниров будут ржаветь.

Ставим на место тягу с обновленными пластиковыми втулками. Точки соединения тяги с трапецией могут защелкиваться с большим трудом. Чтобы облегчить задачу, пластиковые втулки на тяге рекомендуется предварительно подержать в кипятке.

Это самый быстрый и доступный метод ремонта трапеции стеклоочистителя.

Размеры

Нужно помнить при выборе щеток, что длина различна не только для разных посадочных мест. Но также в зависимости от поколения. Щетки стеклоочистителя приобретаются с учетом особенностей установки. Для кузова Т200 со стороны водителя щетка будет короче, чем для Т300. В свою очередь со стороны пассажира ситуация обратная с точностью до наоборот.

Некоторые модификации кузова первого поколения Шевроле Авео не снабжаются щеткой для очистки заднего обзорного стекла. Но большая часть выпущенных с 2005 года автомобилей имеет подобную опцию. Длина щеток для первого и второго поколения для задней полусферы отличается на целых 30 мм.

Годs выпуска Поколение — кузов Со стороны водителя Со стороны пассажира Задний Тип крепления
2002-2021 T200, T250 550 мм 400 мм 300 мм Крючок
2021-2021 Т300 650 мм 380 мм 330 мм Крючок

Замена дворников шевроле авео

Эта инструкция подскажет вам как самостоятельно заменить дворники на автомобиле Шевроле Авео.

Процедура простая и только по причине лени вы отдадите автомобиль на станцию обслуживания, или просто у вас достаточно денег.

О том, как произвести замену:

Для начала мы демонтируем щётку дворника для этого установите дворнике в сервисное положение, просто установите щётку вертикально и выверните её “лицом” к стеклу лобовому.

Теперь зажимаем фиксатор чёрного цвета, расположеннй на щётки, это поможет нам освободить крнштейн.Далее щётку сдвигаем вниз и прокручиваем её, после этого можем снять её с крючка.Советуем обязательно под рычаг дворника положить какую-нибудь ткань/тряпочку для того, чтобы не поредить стекло. После можете установит щётку, чтобы резинка прилегала к стеклу лобовому, после установите всё в обратном порядке.

Это наш пациент, а именно Шевроле Авео первого поколения, мы видим дворники, именно с ними будем работать.

Теперь дворники установите в вертикальное положение.

Щётку выворачиваем.

А вот и сам фиксатор.

Аккуратно фиксатор сожмите.

Щётку аккуратно опустите до тех пор, пока она не станет параллельно рычагу, после снимите её с крючка.

Под рычаг устанавливаем тряпку, чтобы обезопасить стекло от повреждений.

А вот и кронштейн, который крепит дворники.

Щётку аккуратно(новую) устанавливаем на рычаг, теперь кронштейн подвиньте(когда услышите щелчок, отпустите). Звук говорит о том, что крючок зафиксировался.

Щётку установили.

Процедура выполнена, деньги сэкономлены, навыки получены. Желаем вам отличного дня!
