Тормозные диски volkswagen passat b6: нюансы при выборе

Что необходимо приобрести для замены колодок

  • Штуцер тормозной трубки открутился, но не провернулся на трубке она также либо прикипела, либо разжалась  внутри штуцера. Поэтому и трубку при замене колодок также требуется приобрести
  • Комплект колодок приобретенный за 1000 рублей подозрений больших не вызвал. Накладка плотно прилегает к поверхности колодки. Сварные швы так же выглядят надежными.
  • Еще желательно  приобрести два шплинта диаметром 3 мм для стопора гайки ступицы и  болты крепления тормозных цилиндров. Они не идут в комплекте. Но могут потребоваться. Потому что заводские болты откручиваются шестигранником. И если болт пригорел в резьбе. Очень легко провернуть внутренние грани. И болт, скорее всего, придется срубать.
  • Могут пригодиться клипсы для крепления трубок. Но если их снять аккуратно. То подойдут и старые. Они с одной стороны входят в зацепление со специальным креплением в виде гвоздя. Их необходимо отвести в сторону. Двигая по трубке.

5. Задние тормоза

Составные элементы

Примечание: — Для откачки тормозной жидкости из бачка использовать устройство для заполнения и прокачки тормозной системы (VAS 5234). — Перед снятием тормозного суппорта или отсоединением тормозного шланга установить распорку (V.A.G 1869/2) (при этом снизить давление).

  1. Тормозной щит.
  2. Винт TORX, момент затяжки 12 Н·м.
  3. Тормозной диск (при износе заменять сразу оба тормозных диска оси).
  4. Винт TORX, момент затяжки 8 Н·м.
  5. Тормозной суппорт.
  6. Винт с внутренним многогранником, момент затяжки 90 Н·м + довернуть на 90°.
  7. Скоба суппорта.
  8. Пружина.
  9. Наружная тормозная колодка.
  10. Внутренняя тормозная колодка.
  11. Пружина.
  12. Тормозной трубопровод, момент затяжки 14 Н•м (обычным инструментом) или 12 Н•м (специальным инструментом).
  13. Кронштейн.
  14. Пружина крепления тормозного шланга к кронштейну.
  15. Тормозной шланг со штуцером и полым винтом, момент затяжки 35 Н•м к тормозному суппорту и 14 Н•м к тормозному трубопроводу.
  16. Направляющий палец, момент затяжки 35 Н·м.
  17. Заглушки.
  18. Уплотнительное кольцо (заменить).
  19. Винт с внутренним шестигранником, момент затяжки 8 Н·м.
  20. Исполнительный электродвигатель стояночного тормоза.

Снятие и установка тормозных колодок

Примечание: При снятии пометить годные для дальнейшей эксплуатации тормозные колодки. Они должны быть установлены обратно на те же места, иначе возникнет неравномерность распределения тормозных сил между колесами!

Снятие

Примечание: — Разъемы исполнительных электродвигателей стояночного тормоза не отсоединять. — Электромеханический стояночный тормоз не включен.

1. Снять колеса.

2. Отвести поршень в начальное положение с помощью тестера.

Примечание: — Поршни электромеханического стояночного тормоза необходимо утопить (установить в начальное положение) с помощью тестера. — Перед установкой поршней в начальное положение необходимо откачать тормозную жидкость из компенсационного бачка. Если тормозная жидкость доливалась по мере износа тормозных колодок, то это позволит избежать ее утечек и последующих повреждений.

3. Придерживать пружину одной рукой.

Внимание: — Напряженная фиксирующая пружина может причинить травмы. — Внезапно отскочившая пружина может травмировать кожу и глаза

4. Извлечь пружину (1) крепления тормозных колодок отверткой (А) из тормозного суппорта (стрелка), при этом удерживать пружину свободной рукой.

5. Снять колпачки (стрелки).

6. Отвернуть из тормозного суппорта направляющие пальцы с помощью насадки 7 мм (T10503) и накидного ключа-трещотки (VAS 6784).

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Пошаговое руководство по замене

Поддомкратить автомобиль, подставить дополнительный упор, снять колесо. Перед началом ремонта убедиться, что машина не стоит на ручнике.
Рожковым ключом на 15 или 17 придержать направляющий палец, а 13 открутить крепежные болты суппорта.
Трос ручника необходимо отсоединить от суппорта, а саму деталь на тормозной трубке отвести в сторону, чтобы не мешал.
Отстегнуть скобу, которая держит тормозной шланг и трубопровод. Для этого подцепить ее снизу, затем вверх и в сторону. Путь к болтам крепления тормозной скобы открыт.
Зачистить грани болтов, держащих скобу. Взять шестигранник и задвинуть в болт поглубже, можно постучать молотком

Болты затянуты крепко, поэтому откручивать осторожно, чтобы не слизать грани.
Открутить крышку и вытянуть шплинт, фиксатор, открутить упорную шайбу. Изъять внешний подшипник и снять диск с цапфы

Осмотреть внутренний подшипник. Если он с пластиковым уплотнительным кольцом остался на цапфе, убрать.
Когда на Фольксваген Пассат в3 установлена система ABS, то нужно осмотреть ротор датчика ABS. Негодный выкинуть, а разболтанный поджать пассатижами по кругу или хомутом подходящего диаметра.
Вычистить пыльник и датчики тормозной системы ABS от грязи (с ними обходиться осторожно), обтереть смазку.
Аккуратно вбить внешний и внутренний подшипники в новый диск с помощью пресса, или воспользоваться старой обоймой от подшипников. Следить, чтобы шло ровно.
Затем нанести новую смазку на подшипники в диске.
Вставить уплотнительное кольцо и одеть ступицу на цапфу. Вкрутить упорную шайбу, гайку. Поверхности тормозного диска желательно обезжирить. Примечание: регулирование и фиксация гайки проводят с надетым колесом, тогда точно получится выявить люфт подшипников. Процесс регулировки: затянуть гайку до упора, ослабить, прокрутить. Повторять, пока не встанет все на место.
Прикрутить на место тормозной цилиндр, новый фиксатор, шплинт, крышку. Все детали ставим туда, где были.
Тормозные колодки на Пассат в3 лучше купить новые, но при малом износе и старые подойдут.
Прикрутить колесо и отрегулировать люфт. Если смазать болты графитной смазкой, они всегда будут легко выкручиваться.
Новые колодки подводят к заднему диску несколькими сильными нажатиями на педаль тормоза.

После замены тормозной системы Пассат б3 должно пройти время, пока все между собой притрется. Обслуживание тормозов нужно проводить 1 раз в квартал или полгода в зависимости от условий эксплуатации автомобиля.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Порядок действий

Внимание: Тормозные колодки всегдазаменять комплектом – 4 шт. (по две на каждую сторону)

Примечание: Ниже описаны снятие и установка тормозного диска и тормозных колодок с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Снимаем заднее колесо.

2. Открываем капот и отворачиваем крышку расширительного бачка тормозной жидкости (при сжатии поршней суппортов быть готовым к отбору лишней тормозной жидкости).

3. Очищаем тормозной суппорт от грязи (используйте щетку по металлу мягкую и спрей-очиститель тормозов).

4. Отводим поршень в начальное положение (утапливаем) с помощью тестера (программы). Берем ноутбук и выбираем следующее:

53 блок → базовые настройки 04 → выбираем группу 007 “Open Rear Parking Brake (prior Pad Change/Repair)” → жмем выполнить — колодки развелись (можно менять).

Во время данной процедуры будет слышен звук работы электромотора. Завершением данной процедуры будет загорание индикатора Стояночного тормоза на комбинации приборов.

Примечание: Перед установкой поршней в начальное положение необходимо откачать тормозную жидкость из расширительного бачка.

5. Поддеваем маленькой отверткой язычок фиксатора и затем отсоединяем электрический разъем мотора электромеханического стояночного тормоза.

6. Ключом на 13 отворачиваем два болта крепления тормозного суппорта к скобе, удерживая от прокручивания направляющие ключом на 15.

Примечание: Болты удаляем в отходы, при сборке используем новые болты, идущие в комплекте.

7. Снимаем тормозной суппорт в сборе с тормозной скобы и подвешиваем его при помощи подходящей толстой проволоки на элементах подвески.

Внимание: Тормозной суппорт необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда он будет снят с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к нему. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости

Снятие тормозного цилиндра пассат б3

Если штуцер для прокачки сломался при откручивании. Что вероятнее всего. Необходимо снять рабочий тормозной цилиндр. Чтобы не заломить сразу трубку. Откручиваются два болта крепления цилиндра. И но вместе с трубкой вытаскивается с посадочного места.

Необходимо зафиксировать штуцер ключом и откручивать цилиндр со штуцера. Так чтобы штуцер оставался неподвижным. После этого пробовать расшевелить штуцер на трубке. Если получится то хорошее. Нет меняется трубка целиком. Она прикручена с другой стороны к шлангу.  Он закреплен на кронштейне. Трубка обламывается у основания штуцера. Для того чтобы можно было вставить головка на 11. Ключ на 14 вставляется в штуцер шланга. С усилием, но штуцера отворачиваются.

Какие ТД устанавливает производитель и чем заменить, если нет оригинальных

Каждая запасная часть имеет свой оригинальный номер или его еще называют артикулом. Так и для тормозных дисков, устанавливаемых на Фольксваген Пассат B7, используется своя маркировка:

  • передние – VAG 1K0 615 301 AA;
  • задние – VAG 1H0698 45 1E.

Из аналогов опытные механики советуют выбирать следующие тормозные компоненты:

  • передние тормозные диски от компании Textar – 92120505;
  • задние ТД от производителя – B1G21201691.

Эти тормозные элементы сделаны из металла с высокоуглеродистым напылением. Им не страшны высокие температуры.

Теперь вы знаете, какие ТД выбрать. Давайте посмотрим, как производится замена передних и задних ТД на Пассате Б 7.

Замена задних ТД на Пассате Б 7

Процедура замены ТД почти ничем не отличается от смены тормозных элементов на передних колесах.

  1. Установите автомобиль Фольксваген Пассат Б 7 на ровную поверхность или яму.
  2. Заблокируйте передние колеса и демонтируйте задние.
  3. Теперь необходимо демонтировать суппорт.
  4. Снимаете верхнюю и нижнюю направляющие. Для этого берете ключ на 17 и придерживаете гайку, а болт откручиваете тринадцатым ключом.
  5. Суппорт подвешиваете, чтобы он не болтался на шланге.
  6. Демонтируете колодки.
  7. Теперь дошла очередь до ТД.
  8. Его бывает трудно демонтировать. Чтобы это сделать снова используем WD

После того как снимите его, оденьте новый ТД и соберите все элементы в обратном порядке. Для того чтобы колодки легко наделись, а поршни вдавились внутрь не забудьте открыть крышку бачка с тормозной жидкостью.

После того как замените все ТД, прокатитесь на машине. Понажимайте на педаль тормоза. Если она легко продавливается вниз, то это значит, что возможно в тормозной системе воздух. Прокачайте ее, чтобы избавиться от лишнего завоздушивания.

Проверка толщины диска

Важно! В процессе износа тормозных колодок образуется пыль, которая содержит токсичный асбест. Между прочим, он может вызвать онкологическое заболевание

Поэтому, очищая тормозные узлы перед их осмотром нельзя пользоваться сжатым воздухом, а желательно делать очистку с помощью пылесоса, и в респираторе, не допуская при этом вдыхания пыли.

Что касается пошаговых манипуляций в процессе проверки толщины тормозных элементов, то следуя правилам техники безопасности, нужно:

поставить авто на ручной тормоз, а также подставить под противоположное поднятому с помощью домкрата колесо специальные подставки;

  • снять колесо и очистить ступицу и тормозной суппорт;
  • для обеспечения корректных замеров толщины тормозного элемента, следует вкрутить в его отверстие болт с наличием шайбы;
  • проворачивая диск, следует осмотреть его на наличие дефектов. Особенно на наличие трещин на отверстиях крепления диска к ступице;
  • в местах, где отпечатаны следы от колодок производятся замеры износа. При этом актуальная толщина замеряется в различных точках;
  • специальным индикатором осуществляется проверка наличия биения ступицы на 10 миллиметровом расстоянии от края тормозного элемента;
  • при предельном износе диска, выявленном в процессе измерений, а также в случае обнаружения на нем дефектов и царапин с глубинами более половины миллиметра, он подлежит замене. Заменить следует и второй диск с тем, чтобы обеспечить равномерное срабатывание тормозов на оси автомобиля. По этой же причине, совместно с этими изделиями подлежат замене и тормозные колодки.

Как проверить тормоза автомобиля

По мере изнашивания тормозных колодок увеличивается тормозной путь автомобиля. Это может привести к дорожно-транспортному происшествию. Иногда критический износ тормозов сопровождает появление неприятного писка. Необходимо периодически контролировать толщину рабочего слоя. Несмотря на то, что производители указывают в продажных документах срок эксплуатации в действительности пробег автомобиля с этими колодками может быть разный. Это зависит:

  • от условий эксплуатации;
  • от стиля вождения автомобиля;
  • если была замена, влияет ресурс деталей
  • Температура окружающей среды.

Для измерения толщины тормозных колодок возможно добраться до них даже не снимая колеса, если колесо имеет литой диск со спицами. Но если колесо имеет сплошной диск, то придется снимать колесо. Поводом для замены служат:

  • Толщина не должна быть меньше пяти миллиметров;
  • Непрочное соединение накладок с основанием;
  • Замасливание рабочей поверхности;
  • Наличие глубоких борозд или сколов поверхности.

Техническое состояние тормозных дисков

Обычно диски меняются по мере износа рабочей поверхности, когда их толщина приближается к критической. Однако бывают случаи, когда и неизношенный диск требует замены. Помимо механических повреждений диска возможны и тепловые, когда разогретый после интенсивного торможения диск попадает в воду и резко остывает.

При этом возможна геометрическая деформация диска («волна», «восьмерка» и т. д.), приводящая к невозможности нормальной эксплуатации. Зачастую возникает вибрация, которую неопытный водитель может спутать с дисбалансом колес. Проточка диска, ввиду узости рабочего диапазона, как правило, нецелесообразна, деталь приходится менять на новую.

Топ лучшей продукции для тормозов по мнению пользователей Пассат Б5

Недавно одним из аналитических центров по рынку тормозных расходников была приведена статистика предпочтений пользователей Пассат Б5. Самое большее число владельцев этого немецкого авто (а именно около 10 процентов), высказавших свое мнение, что лучшим производителем изделий для тормозов является FENOX.

Второе место по востребованности запасных частей для тормозных систем принадлежит какой компании, как Brembo. Так считают немногим менее 9 процентов владельцев Пассат Б5.

И на третьем месте находится продукции для тормозов такого производителя как ATE. В этом уверены примерно 5 процентов пассатоведов.

Что касается общего , то первые Топ 9 производителей были оценены таким образом:

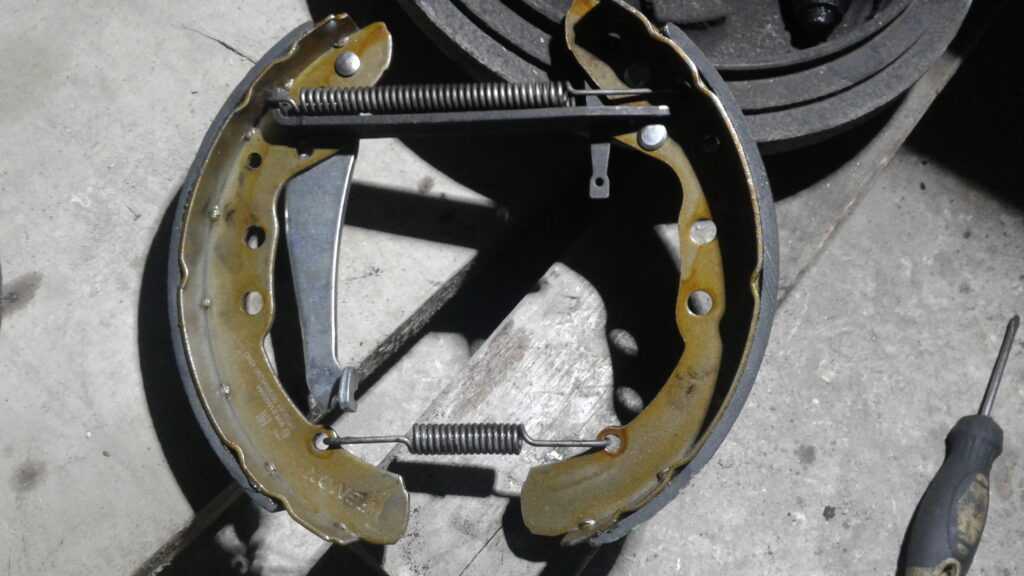

Сборка колодок и установка цилиндра

Колодки собираются в следующей последовательности

  • Распорная пластина ставится на рычаг ручника и натягивается пружина
  • Вторая колодка вставляется в пластину. Между колодкой и пластиной вставляется распорный клин. После чего натягивается вторая верхняя пружина.

Устанавливается нижняя пружина. Колодки находятся в сборке и не рассыпаются.

Ставится в паз рычага трос ручника. Для этого необходимо с усилием оттянуть пружину расположенную на тросе и вставить тросик в паз.

  • Оттягиваются нижние опоры колодок и вставляются в опоры.
  • Рабочий цилиндр можно установить до установки колодок. Но можно и после того как колодки встанут на свое место.
  • Верхние опоры  колодок подводятся я под посадочные места на поршеньках. Поршеньки должны быть развернуты так чтобы упор под колодки, находился со стороны опорного диска.

Устанавливаются пружины стягивающие колодки с опорным диском

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Процесс замены передних дисков Фольксваген Пассат Б7

Если вы новичок и задаетесь вопросом, как менять передние и задние диски, то данная инструкция вам поможет это сделать, не привлекая к этому делу авто-сервисы.

  1. Устанавливаете автомобиль на ровную поверхность.
  2. Сперва нужно будет демонтировать колесо. Откручиваете болты на переднем колесе, чтобы оно немного освободилось, и приподымаете его с помощью домкрата.
  3. Теперь вам останется до конца выкрутить болты и снять колесо.
  4. Возьмите шестигранник на семь и открутите два направляющих пальца.
  5. Затем демонтируете суппорт.
  6. Теперь подвешиваете этот суппорт на проволоку, убрав в сторону, чтобы он не мешал.
  7. Очищаете с помощью WD 40 от грязи ржавчины крепления болтов суппорта.
  8. Ключом на 17 отвинчиваете винты.
  9. Снимаете скобу и тормозной диск.
  10. Возьмите щетку по металлу и почистите ступицу от ржавчины и грязи.
  11. Графитной или медной смазкой смажьте прилегающую поверхность ступицы.
  12. Новый тормозной диск протрите растворителем и установите на ступицу.
  13. Используйте специальный инструмент для дальнейшей работы. А именно вам нужно будет вдавить поршни тормоза. На Пассате Б7 вам придется его не только вдавливать, но и нужно его прокручивать. Затем вам потребуется установить скобу.

Опытные механики советуют предварительно до вдавливания поршней проверить тормозную жидкость. Если ее много, то потребуется откачать.

После того как установите ТД, скобу все остальные элементы установите в обратном порядке.

Обратите внимание на толщину колодок пи замене дисков. Если истерлась на 2 мм, то требуется заменить и колодки

Замена задних колодок на Пассат Б6

Замена задних тормозных колодок Фольксваген Пассат Б6 должна начаться с того, что согласно инструкции требуется отвести назад поршни стояночного тормоза электромоторами привода. Это можно сделать с помощью автомобильного диагноста подключив его к бортовому компьютеру или вручную.

Какие колодки выбрать

При снятии старых обратите внимание на их маркировку. Надо новые покупать с такой же маркировкой

Задние колодки для WV Passat B6 имеет маркировку FPE110 HANKOOK FRIXA. Они обеспечивают надежную работу тормозов продолжительное время.

В комплект для замены на одно колесо входят:

  • Две тормозные колодки;
  • Две пластинчатых стопорных пружины;
  • Два болта крепления;
  • Смазка для смазывания тормозной системы.

Какие инструменты необходимы

Для работы потребуются:

  • Ключ на «15»;
  • Ключ на «13»;
  • Ключ для работы с болтами крепления колеса;
  • Мощная плоская отвертка
  • Насадка TORX №45 (если придется разводить вручную).

Пошаговая замена

  1. Снимаем задние колеса.

Поднимаем домкратом на подставки. Обязательно подложить под передние колеса противооткатные устройства (можно кирпичи) спереди и сзади колес.

Очищаем суппорта от грязи металлической щеткой.

2.1. С помощью компьютера разведем колодки:

  • Подключим автомобильный тестер;
  • Включим соответствующую программу для управления бортовым компьютером;
  • Выберем 53 блок;
  • Базовые настройки 04;
  • Группа 007;
  • Жмем кнопку «Выполнить».

2.2. Насадкой TORX откручиваем пальцы тормозных цилиндров.

  1. Вжимаем цилиндр. Тормозная жидкость из цилиндра будет переливаться в бачок и может перелиться через край. Рекомендуется откачать из заливного бачка некоторую часть жидкости.
  2. Откручиваем два болта ключом на «13» придерживая контргайки на «15».
  3. Отведем суппорт в стороны. Осмотрим манжету и манжету направляющих суппорта. Смазываем при необходимости.
  4. Ставим новый комплект, устанавливаем пластинчатые пружины (новые из комплекта). Закручиваем два болта (новые из комплекта) придерживая контргайки.
  1. С помощью диагностического устройства проводим сведение:
  • Выбираем 53 блок;
  • Базовые настройки 04;
  • Группа – 006;
  • Жмем кнопку «Выполнить».
  • Выбираем 53 блок;
  • Базовые настройки – 04;
  • Группа – 010;
  • Жмем кнопку «Выполнить».

Профилактика износа колодок

Для профилактики износа служит периодический контроль состояния защитных чехлов, уровень тормозной жидкости, толщину и качество поверхности тормозного барабана, толщину самих колодок.

Для контроля износа в автомобиле Фольксваген Пассат Б6 на каждом колесе есть датчики контроля. Они находятся в замкнутом состоянии. Когда толщина меньше положенного провод датчика стирается и размыкает контакт. На панель загорается соответствующая лампочка и звучит сигнал. Иногда провода к датчику переламываются и даже при нормальной толщине колодок система сигналит об аварии.

Замена тормозных дисков

Технология процесса аналогична другим моделям ВАГа, разве что приходится снимать и раму суппорта, так как зазоры между ней и диском невелики, и демонтаж-монтаж диска может быть затруднен.

Также, при существенном износе, возможно образование буртика на диске, в этом случае проще отвести колодки и поршень тормозного механизма предварительно, не забывая перед этим открыть крышку главного тормозного цилиндра.

А на заднем мосту некоторую сложность представляет электромеханический ручник, но его можно разблокировать, накинув провода напрямую от аккумулятора на выходные контакты приводного электромотора ручного тормоза.

Читайте далее:

Тормозные диски Volkswagen Tiguan: выбор и замена

Выбор тормозных дисков VW Passat B7

Когда и как менять тормозные диски VW Passat B5

Тормозные диски ФВ Гольф 6: полный обзор, правила замены, критерии выбора

Тормозные колодки Volkswagen Touareg 3

Свечи на все двигатели Volkswagen Passat B6: выбор, замена

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Тормозные колодки на Пассат Б5

Фольксваген Пассат Б5 выходил с 1997 по 2005 год, пережив рестайлинг в 2000-м.

Хоть барабанных тормозных колодок на Пассат Б5 и не было, но разнообразие передних и задних дисковых тормозных колодок вышло довольно внушительное. Сориентироваться в нем можно с помощью кодов опций, размеров тормозных дисков и типов суппортов.

Коды опций, например 1ZC, 1ZF, 1KD или 1LE, указывают на различия тормозных механизмов, будь-то размеры тормозного диска, конструкция суппорта и тому подобное. Коды опций тормозов для конкретной модели авто записаны в сервисной книжке, его также можно узнать по VIN-коду.

Какие оригинальные тормозные колодки Пассат Б5:

Оригинальные передние тормозные колодки для вентилируемого тормозного диска 280 мм диаметра и 22 мм толщины (суппорт LUCAS/TRW) — 8E0 698 151 N или 8E0 698 151 M.

Оригинальные передние тормозные колодки для вентилируемого тормозного диска 282 мм диаметра и 25 мм толщины (суппорт ATE) — 8D0 698 151 C.

Оригинальные передние тормозные колодки для вентилируемого тормозного диска 288 мм диаметра и 25 мм толщины (суппорт ATE) — 4B0 698 151 N.

Оригинальные передние тормозные колодки для вентилируемого тормозного диска 288 мм диаметра и 25 мм толщины (суппорт ATE) — 4B0 698 151 AF.

Оригинальные передние тормозные колодки для вентилируемого тормозного диска 312 мм диаметра и 25 мм толщины (суппорт ATE) — 4B0 698 151 N.

Оригинальные передние тормозные колодки для вентилируемого тормозного диска 334 мм диаметра и 32 мм толщины (суппорт ATE) — 3B7 698 151.

Оригинальные передние тормозные колодки для вентилируемого тормозного диска 321 мм диаметра и 30 мм толщины (суппорт LUCAS/TRW) — 4B0 698 151 S.

Оригинальные передние тормозные колодки для вентилируемого тормозного диска 321 мм диаметра и 30 мм толщины (суппорт LUCAS/TRW) — 4B3 698 151 B.

Оригинальные задние дисковые тормозные колодки для тормозного диска 245 мм диаметра и 10 мм толщины (суппорт LUCAS/TRW): до 2003 года — 4B0 698 451 E, после — 3B0 698 451 A (JZW 698 451 эконом берут чаще).

Оригинальные задние дисковые тормозные колодки для тормозного диска 256 мм диаметра и 22 мм толщины (суппорт LUCAS/TRW) — 4B0 698 451 (JZW 698 451 эконом берут чаще).

Оригинальные задние дисковые тормозные колодки для тормозного диска 269 мм диаметра и 22 мм толщины (суппорт LUCAS/TRW): до 2004 года — 4B0 698 451 E, после — 3B0 698 451 A (JZW 698 451 эконом берут чаще).

Оригинальные задние дисковые тормозные колодки для тормозного диска 269 мм диаметра и 22 мм толщины (суппорт LUCAS/TRW) — 3B0 698 451.

Передние тормозные колодки Пассат Б5
Производитель Каталожный номер Цена (руб.)
Для кода опций 1LZ/1ZJ. Размеры колодок — длина: 118.9 мм.; ширина: 69.5 мм.; толщина: 19.6 мм.
VAG 8E0698151N 2200
Ate 13046028222 1671
Bosch 0986494021 1130
TSN 2160 575
Для кода опций 1LB/1ZC. Размеры колодок — длина: 156.4 мм.; ширина: 74.2 мм.; толщина: 19.5 мм.
VAG 8D0698151C 3444
Ate 13046070772 2020
Sangsin SP2001 1325
Jp Group 1163604810 653
Для кода опций 1LE. Размеры колодок — длина: 156.4 мм.; ширина: 74.2 мм.; толщина: 19.5 мм.
VAG 4B0698151AF 4783
Для кода опций 1LT и 1LB/1ZC с тормозным диском 288 мм. Размеры колодок — длина: 156.4 мм.; ширина: 74.2 мм.; толщина: 19.5 мм.
VAG 4B0698151N 3000
Ate 13046071102 2029
TRW GDB1307 1882
Remsa 039022 927
Для кода опций 1LC. Размеры колодок — длина: 194.5 мм.; ширина: 73.5 мм.; толщина: 20.5 мм.
VAG 3B7698151 5752
Ate 13046071832 3885
Brembo P06019 3130
TRW GDB1285 3572
Для кода опций 1ZG. Размеры колодок — длина: 63.4 мм.; ширина: 75.3 мм.; толщина: 17.5 мм.
VAG 4B3698151B 6145
Для кода опций 1ZF. Размеры колодок — длина: 63.4 мм.; ширина: 75.3 мм.; толщина: 17.5 мм.
VAG 4B0698151S 5554
Textar 2328001 3526
Bosch 0986424690 4005
Allied Nippon ADB11771 1052
Задние дисковые тормозные колодки Пассат Б5
Для кодов опций 1KD/1KF, 1KW и +1KW/1KJ. Размеры колодок — длина: 63.4 мм.; ширина: 75.3 мм.; толщина: 17.5 мм.
VAG JZW698451 1516
TRW GDB1330 1512
Brembo P85020 980
Bosch 0986461769 947

На Фольксваген Пассат Б5 достаточно часто берут колодки TRW, но отзывы о них достаточно смешанные. Отмечают, что они были неплохими, но в последнее время качестве снизилось — появляется скрип или скрежет после притирки.

Традиционно хвалят Ate, которые хороши практически всем, кроме цены. Также замечают, что колодкам Ate не уступает продукция Textar , но только если в паре с тормозными дисками того же производителя.

Многие тепло отзываются о тормозных колодках Brembo, которые тормозят мягко, но хорошо, не издавая при этом посторонних звуков.

Как проверить актуальную толщину и состояние тормозных дисков?

Есть два варианта контроля износа – это с помощью косвенных признаков и второй — это, осуществляя измерение толщины используемого изделия

Косвенными признаками износа тормозных дисков являются:

  • появление провалов при нажатии педали тормоза. Хотя причиной этого явления могут быть и проблемы, связанные с износом колодок, появление течи (выход из строя манжеты) в тормозном цилиндре, дефицит из-за утечки тормозной жидкости. Однако проверить толщину дисков, тоже необходимо на всякий случай;
  • появление вибрации или рывков во время торможения. Такая симптоматика может указывать, как на неравномерный износ тормозной поверхности, так и на такой же неравномерный износ колодок;
  • биение руля при торможении — опять же может быть причиной износа, как поверхности изделия, так и колодок;
  • скрежет и свист при торможении — это первым делом указывает на износ колодок вплоть до металлической их основы, когда начинается трение металла колодок о металл с неизбежными повреждениями поверхностей.

Таким образом, если появятся те или иные вышеперечисленные дефекты, то следует незамедлительно провести диагностические процедуры тормозной системы объекта нашего внимания, а именно Пассат Б5, обращая особое внимание на износ тормозной поверхности. При этом для обоснования предварительной версии вероятного скорого выхода из строя тормозов сервисмены-диагносты рекомендуют делать оценку их состояния с помощью табличной методологии оценки состояния элементов тормозной системы

При этом для обоснования предварительной версии вероятного скорого выхода из строя тормозов сервисмены-диагносты рекомендуют делать оценку их состояния с помощью табличной методологии оценки состояния элементов тормозной системы.

Симптоматика Прилипание колодок к дискам Заносы во время торможений Свист и скрежет тормозов Биение руля Появление рывков
Что нужно предпринять?
Заменить тормозные колодки да да да нет нет
Проверить работу тормозного суппорта, а также поршней и направляющих да да да да да
Проверить толщины и актуальные состояния дисков да нет да да да
Проверить накладки нет да нет нет нет
Проверить подшипники ступиц, а также механизмов руля и подвески нет нет нет да да
Проверить, как шины, так и диски колес нет нет нет да нет
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
