Основные особенности ДВС ЗМЗ 406
Силовой агрегат 406 модели, Заволжского завода, выпускающего автомобильные моторы, смело можно назвать пионером отечественного моторостроения. Именно на двигателе ЗМЗ 406, впервые использовались некоторые передовые технологии лидеров мирового машиностроения. Но обо всём этом по порядку.
Блок цилиндров
Блок цилиндров ДВС отлит из особо прочного чугуна. Из-за этого общая масса изделия увеличилась, зато нет необходимости использовать сменные гильзы (цилиндры). Так же, в пользу чугуна, как материала изделия можно отнести особую жёсткость и прочность конструкции.
Система DOHC
Впервые в отечественном моторостроении, в системе газораспределения двигателя используется система DOHC. Где имеется два вала верхнего расположения. Один вал имеет восемь клапанов и отвечает за впуск горючей смеси. Второй вал с восьмью клапанами отвечает за выпуск отработанных газов.
Головка блока цилиндров
В итоге каждый отдельный цилиндр имеет два клапана на выпуск, и два на впуск. ЗМЗ 406, был первым отечественным силовым агрегатом, на который устанавливалась шестнадцати клапанная ГБЦ. Увеличенное вдвое количество клапанов, по сравнению с предыдущими моторами, повышает возможность продувки камеры сгорания, во время выпуска выхлопных газов. А во время наполнения цилиндров горючей смесью умножается коэффициент наполняемости.
Клапана ГБЦ на данном движке обустроены гидротолкателями. Этот механизм применяется первый раз в отечественном моторостроении. Гидравлические толкатели, производят автоматическую регулировку тепловых зазоров в клапанах, тем самым исключая периодическую, ручную регулировку клапанов.
Привод ГРМ
Привод ГРМ здесь цепной. Ресурс цепи по заявкам производителей 200 тыс., км. Известны случаи службы цепи в период 500 тыс., км. Но бывали случаи, когда цепь ГРМ рвалась менее чем через 100 тыс., км. Поэтому нужно осматривать цепь ГРМ на предмет механического износа и повреждений после пробега в 70 тыс., км. Однако если цепь порвётся больших повреждений не будит, 406 мотор клапана не гнёт. Привод ГРМ двухступенчатый, от звёздочки коленвала приводиться в работу первый вал распределения горючей смеси, а от него приводиться в работу вал отвечающий за выпуск выхлопных газов.
Так же, именно на ЗМЗ 406 впервые в российском моторостроении использовался гидронатяжитель цепи. В его функции входит поддержание оптимального напряжения, для привода ГРМ. Впоследствии данное новшество прописалось на многих силовых агрегатах.
Другие особенности
Особенностью данного мотора является малый ход поршня 86 мм., по сравнению с диаметром цилиндра в 92 миллиметра. Такая конструкция поспособствовала повышению степени сжатия. Степень сжатия ЗМЗ 406 составляет 9.3:1. Такой подход способствует росту КПД силового агрегата.
Так же, новшеством на движке ЗАЗ 406 является применение инжекторный системы питания и применение электронной системы, управляющей впрыском топлива и бесконтактной системой зажигания
Наиболее востребованные бензиновые силовые установки
Газель с момента своего выхода на рынок имела несколько модификаций силовых установок, самые востребованные из них:
Силовая установка ЗМЗ 402
Данный двигатель Газель является самым массовым и распространённым из всех, устанавливаемых. Начало его выпуска было положено в 1980 году и продолжалось до 2006 года, более двадцати лет.
Характеристики силовой установки ЗМЗ 402
- Блок цилиндров, материал — алюминий;
- Питание — карбюратор;
- Расположение цилиндров/количество, шт. — в ряд/4;
- Клапана, количество, шт. — 8;
- Поршень, ход, мм. — 92;
- Цилиндр, диаметр, мм. — 92;
- Сжатие — 8,2;
- Объем двигателя, см3 — 2445;
- Мощность, л.с. — 100;
- Момент, Нм — 182;
- Топливо — бензин АИ-92
- Вес ДВС, кг. — 181;
- Расход топлива, л/100 км (город) — 13,5;
- Масло в двигатель, л — 6.
Основные неисправности силовой установки ЗМЗ 402
Преимущество мотора — возможность его установки на большое количество продукции марки ГАЗ. Ремонт двигателя Газель не приносил много хлопот, в связи с простотой конструкции и большим количеством запчастей. Неисправности:
- Задний сальник коленчатого вала, при превышении оборотов свыше 2500 начинал гнать масло наружу. Необходимо поменять набивку сальника.
- Неравномерная подача рабочей смеси в мотор вызывала сильные вибрации и шумы. Настройка карбюратора решало эту проблему, но на короткий срок.
- Плохо отрегулированные клапана создавали стук в силовой установке. Регулировку необходимо проводить каждые 15000 км.
- Опоры мотора быстро выходили из строя и создавали сильную вибрацию. Необходимо было заменить изношенные детали.
- При перегреве ДВС Газель возможных причин было несколько: термостат, помпа, воздушная пробка в системе охлаждения. Частый перегрев мотора приводил к ослабеванию гаек головки блока цилиндров, и в дальнейшем — к прогоранию прокладки.
Силовая установка ЗМЗ 406
Мотор был последователем модели ЗМЗ 402 и пришёл ему на смену. По сравнению со своим предшественником были внесены существенные изменения, что сделало установку более современной.
Характеристики силовой установки ЗМЗ 406
- Блок цилиндров, материал — чугун;
- Питание — инжектор/карбюратор;
- Расположение цилиндров/количество, шт. — в ряд/4;
- Клапана, количество, шт. — 16;
- Поршень, ход, мм. — 86;
- Цилиндр, диаметр, мм. — 92;
- Сжатие — 9,3;
- Объём ДВС, см3 — 2286;
- Мощность, л.с. — 145;
- Момент, Нм — 201;
- Топливо — бензин АИ-92
- Вес ДВС, кг. — 187;
- Расход топлива, л/100 км (город) — 13,5;
- Масло в двигатель, л — 6.
Основные неисправности силовой установки ЗМЗ 406
Мотор был абсолютно новым, по сравнению со своим приёмником, отличался чугунным блоком, верхним расположением распределительных валов, наличием 16 клапанов и гидравлическими компенсаторами. Характерными недостатками были:
- Шум цепи газораспределительного механизма. Причина: выход из строя механизма гидравлической натяжки. Иногда цепь могла заклинить.
- Движок потребляет много масла. Причина: износ маслосъёмных колец и сальников клапанов, щель между крышкой клапанов и пластиной лабиринтного маслоотражателя.
- Сбои в работе мотора на холостом ходу, резкое падение мощности. Причина: неисправность катушки зажигания, узел требует замены.
- Шум при работе ДВС, стук. Причина: гидравлические компенсаторы клапанов, поршневые пальцы, поршни, вкладыши шатунов и т.д.
Силовая установка УМЗ 4216
Силовая установка получила широкое распространение благодаря надёжности и хорошим характеристикам. Главной отличительной чертой можно назвать увеличение объёма мотора, увеличение клапанов и установка инжектора на подачу бензина.
Характеристики силовой установки УМЗ 4216
- Блок цилиндров, материал — алюминий;
- Питание — инжектор/карбюратор;
- Расположение цилиндров/количество, шт. — в ряд/4;
- Клапана, количество, шт. — 8;
- Поршень, ход, мм. — 92;
- Цилиндр, диаметр, мм. — 100;
- Сжатие — 8,2;
- Объём ДВС, см3 — 2890;
- Мощность, л.с. — 125;
- Момент, Нм — 220;
- Топливо — бензин АИ-92
- Вес ДВС, кг. — 170;
- Расход топлива, л/100 км (город) — 12,5;
- Масло в двигатель, л — 5,8.
Основные неисправности силовой установки УМЗ 4216
Силовая установка, по сути, усовершенствованный вариант, повторяющий двигатель ГАЗ 21, но собранный на заводе УМЗ. В отличие от ЗМЗ-402, на мотор устанавливали сухие гильзы цилиндров, тем самым, повышая прочность блока цилиндров. Была установлена резиновая манжета, что позволяло избежать течи масла, и ещё некоторые мелкие усовершенствования.
Двигатель 409 инжектор: характеристики, обслуживание, ремонт
Двигатель ЗМЗ 409 инжектор выпускается Заволжским моторным заводом. Принцип устройства мотора достаточно простой, что делает возможным обслуживания и ремонта своими руками. Предназначены данные силовые агрегаты для установки на автомобили Ульяновского автомобильного завода.
Технические характеристики
Производство ДВС 409 началось в 2011 году по заказу УАЗ. Новый мотор должен был заменить устаревшие силовые агрегаты УМЗ. Обладая высокими техническими характеристиками и простой конструкцией, этот движок стал идеальной заменой.
Установка мотора на автомобили Ульяновского автомобильного завода продолжается по этот день. Рассмотрим, какие транспортные средства УАЗ получили ЗМЗ 409: УАЗ Барс, УАЗ Буханка, УАЗ Патриот, УАЗ Хантер, УАЗ Пикап, УАЗ Карго, УАЗ Симбир.
Рассмотрим, основные технические характеристики двигателя ЗМЗ 409 инжектор:
| Наименование | Характеристика |
| Тип | Рядный |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Объем | 2,7 литра (2693 см. куб) |
| Мощность | 128 лошадиных сил |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Диаметр цилиндра | 95,5 мм |
| Расход | 13,2 литра на 100 км |
| Система охлаждения | Жидкостное, принудительное |
| Порядок работы цилиндров | 1-3-4-2 |
Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:
- ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
- ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
- ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
- ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
- ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
- ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

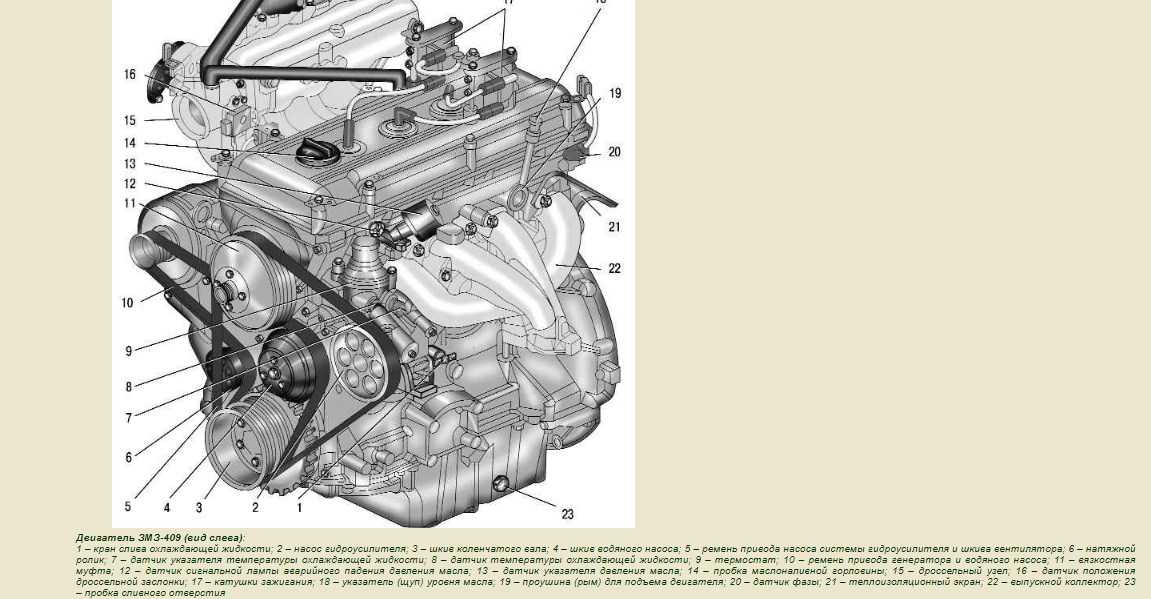

Описание силового агрегата
409-й мотор был сконструирован на базе ЗМЗ 406. Высота головок блока у всех движков одинаковая (405, 406, 409). Увеличенный ход коленчатого вала до 94 мм. Новая поршневая группа со смещением в 4 мм. Других изменений новый силовой агрегат не получил.
Обслуживание
Техническое обслуживание движка предполагается после истечения 15 000 км пробега. Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л.
Основные масла рекомендованные заводом-изготовителем и автолюбителями является полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.
Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:
- 1000-2500 км или ТО-0: замена масла и масляного фильтра.
- 8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
- 25000 км — ТО-2: замена масла, масляного фильтра.
- 40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
- 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
- 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.
Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.
Неисправности и ремонт
Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.
Капитальный ремонт движка должен производиться спустя 250 000 км пробега, но при правильной эксплуатации и обслуживании, может случиться так, что мотор выдержит и 300 000 км.
Вывод
Двигатель ЗМЗ 409 получился достаточно хорошим и особых проблем не вызывает. Единственным недостатком являются свечи зажигания, устанавливаемые с завода, а в остальном проблем нет. Обслуживание силового агрегата, стандартное для всех моторов производства Заволжского моторного завода.
avtodvigateli.com
Трансмиссия и тормоза
Автомобили ГАЗ-ЗЗО2 комплектовались пятиступенчатыми коробками переключения передач модели ГАЗ-3302-1700010 (для бензиновых моторов) и ГАЗ-330242-1700010 (для дизеля). Модернизации ГАЗели заметно улучшили работу трансмиссии ГАЗ-ЗЗО2. Педаль сцепления стала функционировать как на легковом автомобиле – с гораздо меньшим усилием, чем ГАЗели первого поколения. Если в цифрах – усилие снизилось с 18-ти до 10-ти килограммов. Передачи стали включаться намного чётче и легче. Трогание с места сделалось более плавным, без рывков и вибраций.
Поведение ГАЗ-ЗЗО2 изменили сцепление теперь от фирмы ZF Sachs (Германия); новые подшипники первичного и вторичных валов фирмы SKF (Германия) и синхронизаторы Hoerbiger (Германия), установленные в коробке передач. Для исключения течей через манжеты коробки передач, они тоже стали импортными – фирмы Rubena (Чехия). Всё это в совокупности и дало заметный результат.
То же самое – работа тормозной системы в новой ГАЗели, по сравнению с первым поколением. При торможении стало легче дозироваться усилие на педаль. Нога чётко ощущает, когда надо дожать педаль или припустить. В этом тоже была заслуга немецких комплектующих – вакуумных усилителей Бош. Сцепление с тормозами сделано через один бачок на двоих, что способствовало упрощению конструкции и эксплуатации. Тормозной путь обновлённой ГАЗ-ЗЗО2 сократился почти на восемь процентов ( на З метра), а в некоторых комплектациях ГАЗели-Бизнес стали устанавливать антиблокировочную систему тормозов от компании Бош.
На передних колёсах установлены вентилируемые диски, а сзади – барабанные тормоза. При аккуратной езде передние колодки служат примерно 30 тысяч км, а задние – 50 — 60 тысяч км. Передних тормозных дисков хватает на пробег свыше ста тысяч километров.
Двигатель ГАЗ ЗМЗ 406 2,3 л/100 л. с
Разрабатывался двигатель ЗМЗ 406 на замену мотору 402 одновременно с проектированием автомобиля ГАЗ-3105 для правительства. Однако комплектовались им эти новые Волги лишь последней партии, которые нужно было срочно реализовать в связи со снятием машин с производства.
За основу были взяты ЗМЗ 402 (комплектация) и движок серии H производителя SAAB (конструктивные решения). В результате при том же объеме 2,3 л силовой привод обеспечивал 177 Нм крутящего момента вместо 210 Нм прототипа и 100 л. с. мощности вместо ожидаемых 150 л.с., как у шведского ДВС. Инжекторная система, которой позже заменили карбюратор, смогла немного исправить положение – 201 Нм и 145 л. с., соответственно.
Карбюраторная версия ЗМЗ 4061.10
Технические характеристики ЗМЗ 406 2,3 л/100 л. с
Впервые в двигателе производителя ЗМЗ были использованы несколько передовых для того времени технических решений:
- два впускных и два выпускных клапана на цилиндр;
- электронные системы зажигания и впрыска;
- схема газораспределительного механизма DOCH с двумя верхними распредвалами;
- гидротолкатели вместо регулировки теплового зазора клапанов прокладками.
После внесенных изменений технические характеристики ЗМЗ 406 соответствуют приведенным в таблице значениям:
| Изготовитель | ЗМЗ |
| Марка ДВС | 406 |
| Годы производства | 1997 – 2008 |
| Объем | 2286 см3 (2,3 л) |
| Мощность | 73,55 кВт (100 л. с.) |
| Момент крутящий | 177/201 Нм (на 4200 об/мин) |
| Вес | 192 кг |
| Степень сжатия | 9,3 |
| Питание | инжектор/карбюратор |
| Тип мотора | рядный бензиновый |
| Зажигание | коммутаторное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | литой чугунный |
| Распредвал | 2 шт. схема DOCH |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 92 мм |
| Поршни | оригинальные |
| Коленвал | облегченный |
| Ход поршня | 86 мм |
| Горючее | АИ-92/А-76 |
| Нормативы экологии | Евро-3/Евро-0 |
| Расход топлива | трасса – 8,3 л/100 кмсмешанный цикл 11,5 л/100 кмгород – 13,5 л/100 км |
| Расход масла | максимум 0,3 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 10W30, 10W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Роснефть |
| Масло для ЗМЗ 406по составу | зимой синтетика, летом полусинтетика |
| Объем масла моторного | 6,1 л |
| Температура рабочая | 90° |
| Ресурс ДВС | заявленный 150000 кмреальный 200000 км |
| Регулировка клапанов | гидротолкатели |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 10 л |
| Помпа | с пластиковой крыльчаткой |
| Свечи на ЗМЗ 406 | отечественные А14ДВРМ или А14ДВР |
| Зазор свечи | 1,1 мм |
| Цепь ГРМ | 70/90 с башмаком или 72/92 со звездочками |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | с обратным клапаном |
| Маховик | 7 отверстий со смещением, 40 мм внутренний диаметр |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Goetze, светлые впускные,темные выпускные |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 31 – 38 Нммаховик – 72 – 80 Нмболт сцепления – 19 – 30 Нмкрышка подшипника – 98 – 108 Нм (коренной) и 67 – 74 (шатунный)головка цилиндров – три стадии 40 Нм, 127 – 142 Нм + 90° |
Привод ГРМ УАЗ Патриот 409
Привод ГРМ Patriot цепной. Правда осуществляется передача крутящего момента от коленвала к распредвалу не напрямую, а через промежуточную звездочку. В итоге привод имеет две отдельных цепи, пару гидравлических натяжителей и несколько успокоителей. Довольно сложная и громоздкая система. Довольно частая поломка натяжителей может вызвать довольно неприятный звук работы двигателя. Схема ГРМ далее на изображении. Для увеличение достаточно кликнуть на картинку.
Характеристики двигателя УАЗ Патриот
- Рабочий объем – 2693 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 95.5 мм
- Ход поршня – 94 мм
- Мощность л.с. (кВт) – 135 (99) при 4600 оборотах в минуту
- Крутящий момент – 217 Нм при 3900 оборотах в минуту
- Тип ГРМ/привод ГРМ – DOHC/цепь
- Марка топлива – бензин АИ 92
- Экологический класс – Евро-5
- Максимальная скорость – 150 км/ч
- Расход топлива по городу – 14 литров
- Расход топлива в смешанном цикле – 13 литров
- Расход топлива по трассе – 11,5 литра
Основная проблема данного двигателя с корой сталкиваются все владельцы УАЗ Патриот, это высокий расход топлива, который при подключенном полном приводе может превышать 20 литров. Любители российского внедорожника решают проблему установкой газового оборудования, тем более что места для размещения баллонов в багажнике Patriot предостаточно.
Технические характеристики ЗМЗ 405 2,5 л/152 л. с
Задумывался двигатель ЗМЗ 405 в качестве базы для целого семейства инжекторных ДВС, поэтому основным в семействе считается вариант ЗМЗ 4052.10, разработанный в 2000 году для тяжелых машин Горьковского и Ульяновского автозаводов.
Изначально руководство Заволжского завода проектировало версии силовых приводов для разных машин:
- адаптированы под размер сцепления Fiat Ducato, мощность 140,5 л. с., крутящий момент 214 Нм;
- форсировка до 152 л. с. для Газели, нормы Евро-2;
- модернизация ГБЦ и прокладки, установка в ГАЗ Волга;
- турбированный ДВС с крутящим моментом 343 Нм и мощностью 195 л. с., для машин спецназначения.
По умолчанию в двигателе новой серии остались прежними блок цилиндров и шатуны, все остальное модернизировано, что позволило увеличить мощность и надежность силового привода.
Для исходного варианта Евро-2 технические характеристики ЗМЗ 405 имеют значения:
| Изготовитель | ЗМЗ |
| Марка ДВС | 405 |
| Годы производства | 2000 – … |
| Объем | 2464 см 3 (2,5 л) |
| Мощность | 111,8 кВт (152 л. с.) |
| Момент крутящий | 210 Нм (на 4000 об/мин) |
| Вес | 193 кг |
| Степень сжатия | 9,3 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | электронное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | с изменяемой геометрией |
| Выпускной коллектор | литой чугунный |
| Распредвал | от 4062.10 |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 95,5 мм |
| Поршни | оригинальные |
| Коленвал | высокопрочный чугун, 5 опор, 8 противовесов |
| Ход поршня | 86 мм |
| Горючее | АИ-92 |
| Нормативы экологии | Евро-2 |
| Расход топлива | трасса – 8,8 л/100 км |
смешанный цикл 11 л/100 км
город – 13,5 л/100 км
Расход масла максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 405 по составу зимой синтетика, летом полусинтетика
Объем масла моторного 6 л
Температура рабочая 90°
Ресурс ДВС заявленный 150000 км
реальный 250000 км
Регулировка клапанов гидрокомпенсаторы
Система охлаждения принудительная, антифриз
Объем ОЖ 10,7 л
Помпа с пластиковой крыльчаткой
Свечи на ЗМЗ 405 BCPR6ES от NGK или АУ14ДВРМ, LR17YC от Brisk, WR8DC от Bosch
Зазор свечи 0,8 мм
Цепь ГРМ 84/108 зубчатая или 72/92 втулочная, взаимозаменяемость только комплектом со звездами, башмаками и натяжителями
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик от 406, внутренний диаметр 40 мм, 7 отверстий для крепления со смещением
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки —
Компрессия от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин -1
Усилие затягивания резьбовых соединений свеча – 31 – 38 Нм
маховик – 72 – 82 Нм
болт сцепления – 22 – 38 Нм
крышка подшипника – 100 Нм (коренной) и 70 Нм (шатунный)
головка цилиндров – три стадии 40 Нм, 135 Нм + 90°
Приведенное описание параметров ДВС относится к модификации 4052.10, однако характеристики всех остальных версий моторов отличаются весьма незначительно, за исключением турбированного ДВС 4054.10. для него мануал рекомендует производить обслуживание вдвое чаще.
Достоинства и недостатки инжекторных силовых агрегатов
ЗМЗ 406 двигатель инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных положительных качеств инжекторов можно отметить отсутствие необходимости производить обязательные регулировки мотора. Система питания здесь не подвержена засорениям, жиклеры отсутствуют, топливо в точном количестве поступает непосредственно в цилиндры.
Основным недостатком двигателей инжекторного вида является отсутствие возможности самостоятельного восстановления рабочего режима. Судя по многочисленным отзывам, при возникновении поломок мотора в пути водитель не сможет отремонтировать его своими руками.
Это связано с тем, что функционирование всех систем силовых агрегатов инжекторного типа ведется под полным контролем электроники. Выход из строя хотя бы одного электронного датчика приведет к изменениям рабочих характеристик всего двигателя внутреннего сгорания.
Во избежание нестабильной работы или остановки инжекторного движка необходимо устанавливать только импортные элементы, проводить регулярное техническое обслуживание и тщательную диагностику автомобиля.
Процедура замены цепи ГРМ на ЗМЗ 409: пошаговая инструкция
Алгоритм замены цепи ГРМ на крупногабаритной технике требует определенного набора инструментов и сноровки, однако при правильном выполнении инструкции по ремонту не должен предоставить трудностей даже у не квалифицированных механиков. Процедура замены цепи газораспределительного механизма на ЗМЗ 409 осуществляется по следующему сценарию:
- В первую очередь требуется отключить аккумулятор и дождаться полного остывания двигателя – в противном случае при ремонте автомобиля возможно серьезное снижение эксплуатационного ресурса основных комплектующих электрики и систем ДВС;
- Далее полностью демонтируем радиатор охлаждения и снимаем ремни насоса привода гидроусилителя рулевой рейки, а также генератора и помпы;
- Затем ослабляем напряжение на фиксирующем хомуте приводного шланга и демонтируем патрубок со штуцера и системы охлаждения;
- Теперь приступаем к демонтажу головки блока цилиндров. Отворачиваем 4 крепежных болта и демонтируем переднюю крышку блока вместе с муфтами приводов вентилятора и непосредственно самим вентилятором охлаждения;
- Далее требуется извлечь водяной насос и датчик синхронизации, который служит для сообщения частоты вращения коленвала двигателя;
- Затем необходимо снять крепления и демонтировать шкив коленвала силового агрегата, а также масляный картер, после чего приступаем ко снятию крышки гидро натяжителя. Деталь извлекается с двигателя после предварительного раскручивания 2 длинных болтов, демонтируется крышка гидро натяжителя вместе с прокладками, после извлечения также необходимо достать сам гидро натяжитель.
- После демонтажа гидро натяжителя требуется отвинтить 7 фиксирующих болтов с крышки цепи и излечить саму цепь. При этом требуется помнить, что под крышкой находится передний сальник коленчатого вала, который при демонтаже элемента можно легко повредить, что дополнительно увеличит сложность и затраты на ремонт;
- После завершения подготовительных работ можно приступать ко снятию цепи газораспределительного механизма. Для этого требуется открутить болт натяжителя цепи и демонтировать саму деталь в сборе со звездочкой. Аналогичная процедура проводиться с натяжителем в нижней части картера;
- Далее откручиваем еще 2 фиксирующих болта и извлекаем пластмассовый успокоитель цепи. В большинстве случаев при замене цепи ГРМ меняется и успокоитель, который к этому времени уже изрядно стачивается;
- Теперь требуется демонтировать шестерни с распредвалов на двигателе. Для осуществления данного процедуры могут потребоваться специализированные съемники, которые позволяет без повреждений снять шестерни с пазов и предотвратить проворачивание самих распредвалов. Без использования съемников шестерни также можно демонтировать, однако в данном случае придется заново выставлять и синхронизировать положение распредвалов, что существенно увеличить время ремонта;
В завершение процедуры остается только снять цепь с оставшихся шестерней и валиков, а также при необходимости очистить пространство картера от обломков зубьев шестерней.
Процедура установки цени газораспределительного механизма на ЗМЗ 409 осуществляется строго в обратной последовательности по данной инструкции. Во время сборки двигателя рекомендуется также заменить при необходимости все фрикционные элементы, прокладки, а также шестерни, имеющие сколы на зубьях. Помните, своевременная замена цепи газораспределительного механизма является надежной страховкой от дорогостоящих поломок силового агрегата!
Основные характеристики и особенности ЗМЗ-405 (406)
Двигатель ЗМЗ-405 наиболее распространенный на автомобилях «Газель», «Соболь», «Баргузин» начал выпускаться с 2000 года. Первым автомобилем, на котором устанавливался 16-ти клапанный, четырех цилиндровый инжекторный двигатель с верхним расположением двух распределительных валов явился ГАЗ-3111 «Волга» бизнес-класса.
С 2004 года массово устанавливался на автомобилях «Газель» с различными модификациями.
Разработанный ЗМЗ-406 появился в составе автомобиля ГАЗ-3102 «Волга» с установленной инжекторной системой. На автомобилях «Газель» двигатель ЗМЗ-406 работает с использованием карбюратора К-151 и электронной системой управления зажиганием. Блок управления МИКАС 5.4, МИКАС-7.1, ИТЭЛМА VS 5.6 или СОАТЭ на основе полученных сигналов с датчиков положения коленчатого вала, температуры охлаждающей жидкости, абсолютного давления и детонации распределяет точное образование искры на электродах свечей и производит на разных режимах двигателя коррекцию угла опережения зажигания. Это наиболее простой вариант использования электронной системы управления, так как блок не участвует в регулировании топливоподачи.
Основные характеристики двигателя ЗМЗ-406:
— конфигурация – рядный;
— блок цилиндров – чугун;
— число цилиндров – 4;
— диаметр – 92 мм;
— объем – 2,28;
— ход поршня – 86;
— степень сжатия – 9,3;
— материал ГБЦ – алюминий;
— максимальная мощность – 145 л.с. при 5200 об/мин;
— годы производства – 1993-2008.
Одной из особенностей 406-го (и 405-го, соответственно) явилось внедрение в систему газораспределительного механизма гидрокомпенсаторов, исключающая регулярную регулировку тепловых зазоров клапанов. Удачная конструкция гидрокомпенсаторов позволила корректно выстраивать зазоры на разных режимах двигателя.
В приводе газораспределительного механизма для обеспечения синхронного вращения двух распределительных валов используются две цепи – нижняя и верхняя. Нижняя цепь передает вращение от коленчатого вала промежуточному. От промежуточного вала верхняя цепь передает вращение двум распределительным валам – впускному и выпускному. Согласно инструкции завода-изготовителя замена цепей производится через каждые 75 тыс. км пробега, но часто при проверке натяжения выявляется, что пробег для замены можно увеличить и в реальной эксплуатации цепи работаю без замены до 250 тыс. км. Возникают и совершенно противоположные случаи, когда цепи вытягиваются, не достигнув установленного предельно допустимого пробега. Причинами быстрого износа цепей служат использование материала коммерческого производства (контрафактные) и импортного изготовления. Необходимо отметить, что двигатели ЗМЗ-406 и ЗМЗ-405 работают великолепно в случае использования при ремонте оригинальных запасных частей, производимых Заволжским моторостроительным заводом.
Основные характеристики двигателя ЗМЗ-405:
— конфигурация – рядный;
— блок цилиндров – чугун;
— число цилиндров – 4;
— диаметр – 95,5 мм;
— объем – 2,46;
— ход поршня – 86;
— степень сжатия – 9,4;
— материал ГБЦ – алюминий;
— максимальная мощность – 152 л.с. при 5200 об/мин;
— годы производства – с 2000.
Особенности конструкции
Кроме микропроцессорного управления КМПСУД, двигатель ЗМЗ 409 имеет следующие нюансы:
- цилиндры изготовлены в чугунном блоке ;
- крышки подшипников не обладают взаимозаменяемостью, так как подогнаны по месту;
- масляный картер сделан из отдельной детали, что облегчает промывку системы смазки и замену масла;
- ГБЦ имеет оригинальные размеры, от предыдущих серий не подходит;
- распредвалы, не только обеспечивают вертикальное перемещение гидротолкателей, но и вращают их для равномерного износа;
- благодаря гидрокомпенсаторам отпадает необходимость периодической регулировки зазоров клапанов.
Описание конструкции ШПГ ЗМЗ 406
Поршни 406 двигателя Заволжского завода изготовлены из особого сплава алюминия. Все поршни имеют углубления на дне. Эти углубления предотвращают столкновение поршней с клапанами при обрыве цепи ГРМ. При сборке двигателя после ремонта, для правильной установки поршней, на их стенке имеется надпись “Перед”. Эта надпись находиться над бобышкой каждого поршня. Поршень нужно ставить так, чтобы эта надпись была впереди по движению машины.
Каждый поршень укомплектован двумя компрессионными и одним маслосъёмным кольцом. Кольца компрессионные выплавлены из чугуна. Поверхность верхнего кольца, та которая взаимодействует со стенками цилиндра, покрыта тонким слоем хрома. Это ускоряет притирку кольца. Поверхность компрессионного кольца расположенного снизу покрыта тонким слоем олова. Внутренняя поверхность этого кольца, имеет проточку. Это кольцо необходимо устанавливать на поршень, протокой вверх, к донышку поршня.
Маслосъёмное кольцо имеет три элемента: два стальных тонких диска и расширитель. Поршень соединяется с шатуном, при помощи пальца поршневого. Конструкция соединения плавающего типа. Другими словами палец свободно перемещается и в поршне, и в головке шатуна. От бокового смещения, палец удерживают два пружинных стопорных кольца, установленные в бобышках поршней.
Шатуны выполненные из кованной стали, имеют стержень двутаврового сечения. В верхней головке шатуна, находиться запрессованная бронзовая втулка. Нижняя головка на шатуне имеет крышку, прикрученную к шатуну двумя болтами. Крышки проходят обработку совместно с шатунами, поэтому менять местами их нельзя. Крышки и шатуны имеют нумерацию, чтобы их не перепутать при сборке. Гайки болтов, крепящие крышку шатуна, обустроены само стопорящейся резьбой, дополнительного стопорения не требуют.
Днище поршней имеет принудительное охлаждение. Для этого, в стержне шатуна и верхней его головке высверлены отверстия. По ним, под давлением, моторная смазка попадает на днище поршня, тем самым охлаждая его. Вес поршня в сборе с шатуном должен быть одинаковым во всех цилиндрах. Допустимая разница 10 граммов. Нижняя головка шатуна, удерживает шатунные тонкостенные подшипники скольжения.
ЗМЗ-406
Этот мотор при объеме в 2,3 литра развивает мощность в 145 лошадиных сил. Являет собой новую линейку агрегатов с 16-клапанным механизмом ГРМ. Однако привод газораспределительного механизма осуществляется по-прежнему цепью
Мотор имеет карбюраторную систему питания, но обладает высоким крутящим моментом, что так важно для коммерческого транспорта. Основные преимущества — более высокий ресурс и мощность
Какой двигатель лучше на «ГАЗели»? Чтобы ответить на этот вопрос, следует выделить отрицательные стороны 406-го мотора. Среди недостатков отзывы отмечают сложность устройства ГРМ. В первую очередь это Элемент со временем растягивается и к 100 тысячам требует замены. Также в конструкции используется архаичная конструкция поршневых колец. Из-за этого наблюдается масложор и высокий расход топлива. «ГАЗель» с этим мотором тратит около 15-20 литров в зависимости от режима эксплуатации.
Непоправимая деформация моторного сердечника является частым делом разрушения, особенно из-за более высокой тепловой нагрузки во время перегрузки по току. На практике небольшие двигатели 3 кг оказались непригодными для этой настройки, поскольку они не могут справиться с дополнительной мощностью и слишком быстро перегреться.
В обоих методах механическая перегрузка значительно сокращает срок службы двигателя и может нанести непоправимый урон. Теоретически, любые размеры крыльчатки и двигателя могут быть объединены друг с другом, например, 16-дюймовый двигатель в 28-дюймовый обод. Тем не менее, чем больше разность размеров двигателя и размера рабочего колеса, тем больше уменьшается срок службы двигателя.
