Кпп с делителем на камазе: устройство и принципы использования

Сборка КПП 152-своими руками

Разборка сборка КПП 152 обычное дело. Для водителей грузовых автомобилей. Данная модель КПП практична и достаточно вынослива, но в процессе эксплуатации из за нарушений связанных с её обслуживанием, она выходит из строя.

Первое с чем приходится сталкиваться при ремонте это отсутствие необходимого уровня трансмиссионного масла в картере коробки, вместо положенных 12 литров. С трудом обнаруживаешь 3 литра масла. А уже о том, что это масло менялось в положенный срок и говорить не приходится.

Некоторые где-то находят нигрол. А если к нему добавить качество продаваемых запасных частей, долго о причине поломок раздумывать не приходится. Всё это ведет к разрушению подшипников, осколки и ролики которых попадают между зубьев шестере. Ломают их, или в виду отсутствия правильно работающего сцепления разрушаются сами шестерни.

Большой сложности это не составляет и не требует применения специальных технологий. Единственное, хочу вас предостеречь от замены шестерен промежуточного вала. Шестерни посажены с посадкой и чтобы их демонтировать необходимо применять гидравлический пресс и соответствующие приспособления. При их отсутствии, это может либо не дать никаких результатов либо привести к травматизму.

Какие ошибки в эксплуатации могут привести к поломке КПП?

В транспортных средствах КамАЗ 6520 и 5460 используются трансмиссии 16S151ZF-ECOSPLIT. К машине прилагается мануал по эксплуатации таких КПП. На практике они часто выходят из строя именно из-за неправильной эксплуатации. Поэтому автовладельцу необходимо внимательно изучить инструкцию, чтобы соблюдать требования и не допускать ошибок.

Рассмотрим основные ошибки, которые допускают автовладельцы при эксплуатации коробки передач:

  1. Когда водитель переключает скорость, педаль сцепления должна быть выжата до упора. Если вы не выжимаете сцепление до конца, в результате это приведет к ускоренному износу синхронизаторных устройств трансмиссии.
  2. Одно из главных требований — запрещается переключаться с повышенных передач на пониженные. То есть переходить с 5, 6, 7 или 8 скорости на 1, 2, 3 и 4, если скорость движения транспортного средства составляет больше 30 км/ч. Такая ошибка быстро приведет к выходу из строя синхронизатора демультипликатора.
  3. При необходимости переключиться с повышенной скорости на пониженную, делать это нужно последовательно. Перескакивать через передачу нельзя, поскольку это также станет причиной разрушения синхронизаторов трансмиссии. Если нужно переключиться на повышенную скорость, то такое переключение допускается.
  4. Нельзя полностью обхватывать рычаг коробки, переключаясь с одного диапазона скоростей на другой. Процесс переключения должен осуществляться открытой ладонью.
  5. При необходимости перейти из нейтрального положения I в положение II нужно действовать легким ударом открытой ладони, сцепление при этом не включается. Так переключается демультипликатор.
  6. Нельзя при езде на нейтральной скорости перемещать селектор вправо или влево для поиска нейтралки. В камазовской коробке передач есть крепления, которые фиксируют селектор КПП в нейтральном положении. Причем держат они его между третьей и четвертой скоростями в пониженном диапазоне, а также между пятой и шестой скоростью в повышенном.
  7. Нельзя двигаться накатом под уклон. Маслонасос трансмиссии вращается от движения первичного вала коробки. Когда машина двигается накатом, мотор функционирует на холостом ходу, а маслонасос на пониженных оборотах. Из-за этого образуемое насосом давление будет недостаточным для оптимальной смазки подшипниковых элементов. А если смазки не хватит, то подшипники быстро перегреются.
  8. Не допускается буксировка транспортного средства при подсоединенном карданном валу от коробки передач к ведущему мосту либо к раздаточной трансмиссии. Имеются в виду полноприводные авто. При невыполнении этого правила маслонасос коробки может выйти из строя в результате недостатка смазки.
  9. При запуске мотора буксировкой нужно использовать только скорости повышенного диапазона.
  10. Перед тем как оставить КамАЗ на парковке, нужно выставить селектор КПП в левое нейтральное положение.
  11. Отдельно скажем про задний ход. Его активация возможна при полной остановке машины и падении холостых оборотов до минимума. Это допускается спустя 10 секунд после отключения сцепления.

` reviewsOverall ` / 5 Пользователей ( Оценок)

Надежность

Удобство и комфорт

Ремонтопригодность

Ходовые качества

Количество отзывов Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{` review`.`rating_title `}

Показать еще {{ pageNumber+1 }}

Частые проблемы КПП

Проблема касается первой скорости передач. Включается очень тяжело, при переключении передач исходит посторонний звук, скорость вылетает во время движения.

Причины могут быть следующие:

  • Синхронизатор мог выйти из строя.
  • Лопнула пружина фиксатора или на ней имеется дефект.
  • Скорости могут переключаться самостоятельно из-за ослабления рычага.
  • Проблема в штоке или вилке. Нужно их заменить.

Следующая проблема касается второй передачи. Чаще всего автолюбители сталкиваются с тем, что вторая скорость выскакивает или возникают сложности при её включении.

За этим могут крыться следующие причины:

  • Зубцы шестерёнки поизносились, вследствие чего они плохо цепляются за муфту переключения передач. В этом случае провести ремонт КПП ВАЗ 2110 нужно обязательно. В дальнейшем это может послужить вылетом передачи.
  • Если вылетание передачи происходит исключительно при езде на кочках, то тогда с уверенностью можно сказать, что причина этому неполадки со сцеплением.

Очень часто, для того чтоб устранить проблему со второй скоростью, нужно всего-навсего поменять фиксирующую пружинку. Если после замены пружины, скорость продолжает вылетать, то тогда нужно снимать КПП и делать капитальный ремонт.

Возникновение посторонних шумов в коробке переключения передач может быть из-за подшипников, которые вышли из строя. Для того чтоб это выяснить, нужно проверить люфт у роликовых подшипников, которые установлены в картере сцепления, подшипники качения, находящиеся на первичном и вторичном валу.

Очень тщательно нужно проверить вилки и штоки передач. Эти детали имеют свойство очень быстро приходить в негодность. Если есть какие-то явные признаки износа данных механизмов, то нужно незамедлительно их менять на новые. Купить данные детали можно в автомагазинах.

Если у автолюбителя есть немного опыта в проведение ремонта КПП ВАЗ 2110, то он смело может самостоятельно производить ремонтные работы коробки переключения передач. Из данной статьи понятно, что сделать это не так уж и трудно. Даже автовладелец, не имея достаточного опыта и навыков, может справиться с данной проблемой.

https://youtube.com/watch?v=AsPYdykgMWc

Но если всё-таки человек далёк от этого, и совсем не представляет что и как делать, в этом случае обратиться к специалисту за помощью будет правильным решением. Конечно, при обращении к специалистам за помощью, будет стоить автовладельцу определённых денег. Но лучше уж так, заплатить деньги и получить быстрый и качественный ремонт коробки переключения передач.

голоса

Рейтинг статьи

Неисправности и ремонт

Ремонт КПП состоит из разборки узла, диагностики, починки или замены изношенных элементов. После восстановления работы механизма проводится обратная сборка узла и осуществляются испытания системы в работе. Можно обратиться в сервисный центр, но лучше выполнить руками своими ремонт раздаточной коробки.

Как проверить уровень масла

Уровень масла в коробке проверяют следующим образом. Отворачивают пробку картера. При проверке надо установить указатель картера в отверстие до упора. Масло из картера десятиступенчатой МКПП сливают через 3 отверстия. Из них 2 отверстия расположены в нижней части картера КПП, а третье — делителя. Из картера пятиступенчатой КПП слив происходит через 2 отверстия.

Замена масла

Чтобы поменять масло, нужно помыть картер КПП моторным маслом. Очистить магнитные пробки от частиц металла и заливать масло до верхней черты указателя. Уровень масла измеряют через 5 минут. При движении машины КПП должна работать без колебаний, скорости должны переключаться свободно и фиксироваться прочно. Сильный шум может указывать на износ подшипников валов, недостаточный уровень масла или плохое качество смазки в картере.

Как снять коробку

Снятие коробки передач осуществляется следующим образом:

  1. Надо снять карданную передачу. Для этого откручивают 4 гайки крепежа.
  2. Снимают ПГУ.
  3. Демонтируют крепления стартера.
  4. Отсоединяют трубку, которая идет к понижающему редуктору.
  5. Демонтируют рычаг переключения передач.
  6. Ставят домкрат между маховиком и поддоном мотора, и через деревянную подставку демонтируют мотор.
  7. Откручивают гайки задней траверсы и снимают ее.
  8. Демонтируют распорную тягу.
  9. Откручивают болты крепежа кронштейна системы выпуска.
  10. Подсоединяют таль к болтам и натягивают его.
  11. Отвинчивают гайки крепежа к боковым подушкам мотора.
  12. Откручивают болты, которые фиксируют КПП к ДВС.
  13. Поднимают таль, отодвигают КПП от мотора до выхода первичного вала трансмиссии.
  14. Вытаскивают коробку передач.

Как отрегулировать

Теперь нужно отрегулировать КПП, выполнить дефектовку узлов и деталей. Если они вышли из строя, заменяют новыми. Шлицевые соединения не должны иметь дефектов и сколов. Подшипники шестерен следует заменить, предварительно осмотрев место их установки, нет ли износа или участков, продавленных роликами.

Подшипники вала заменяют, так как в результате поломки и попадания в масло металлической стружки места качения подшипников получили повреждения, которые могут вызвать поломку КПП. Осматривают шестерни, выявляют повреждения, износ зубьев шестерен. Конические обоймы синхронизатора не должны быть деформированы или изношены. Направляющие валы не должны болтаться. Не должно быть повреждений на шлицах.

Как правильно собрать

Сборка КПП осуществляется в обратном порядке. Промежуточный вал устанавливают в корпус коробки передач. Монтируют подшипники — передний роликовый и задний сферический. Закручивают опорную шайбу. Фиксируют ее гайкой и закрывают заднюю крышку крепления сферического подшипника. Устанавливают прокладки. Вал должен вращаться легко, не должно быть заедания детали при движении.

Схема ремонта КПП КамАЗ-5320 с делителем

Для проведения ремонта КПП КАМАЗ-152 с делителем ее необходимо разобрать. Разбор включает в себя следующие шаги:

  • для разбора коробки сначала потребуется демонтировать воздушный переключатель, вывернуть крепежные элементы;
  • снять валик и вилку переключения КПП;
  • следующим шагом станет демонтаж вилки и вала выжимного устройства, а также синхронизатора;
  • далее необходимо открыть крышку заднего подшипника, открутив предварительно фиксирующие ее винты;
  • произвести демонтаж подшипника и вала;
  • также, чтобы открыть доступ к мультипликатору КПП, потребуется снять опорную роликовую шайбу, металлический стакан и подшипник ведомого вала;
  • используя резиновый (не металлический) молоток или деревянный брусок, необходимо аккуратно достать подшипник из корпуса мультипликатора, стараясь не помять деталь;
  • далее нужно снять стяжную и маслонагнетательную гайки при помощи соответствующих ключей;
  • последним этапом разбора узла является демонтаж роликового подшипника, втулки, ведущей шестеренки КПП.

Далее следует осмотреть все детали и произвести замену износившихся, а затем собрать устройство, следуя вышеизложенной инструкции в обратном порядке.

Неисправности и ремонт

Ремонт КПП состоит из разборки узла, диагностики, починки или замены изношенных элементов. После восстановления работы механизма проводится обратная сборка узла и осуществляются испытания системы в работе. Можно обратиться в сервисный центр, но лучше выполнить руками своими ремонт раздаточной коробки.

Как проверить уровень масла

Уровень масла в коробке проверяют следующим образом. Отворачивают пробку картера. При проверке надо установить указатель картера в отверстие до упора. Масло из картера десятиступенчатой МКПП сливают через 3 отверстия. Из них 2 отверстия расположены в нижней части картера КПП, а третье — делителя. Из картера пятиступенчатой КПП слив происходит через 2 отверстия.

Замена масла

Чтобы поменять масло, нужно помыть картер КПП моторным маслом. Очистить магнитные пробки от частиц металла и заливать масло до верхней черты указателя. Уровень масла измеряют через 5 минут. При движении машины КПП должна работать без колебаний, скорости должны переключаться свободно и фиксироваться прочно. Сильный шум может указывать на износ подшипников валов, недостаточный уровень масла или плохое качество смазки в картере.

Как снять коробку

Снятие коробки передач осуществляется следующим образом:

  1. Надо снять карданную передачу. Для этого откручивают 4 гайки крепежа.
  2. Снимают ПГУ.
  3. Демонтируют крепления стартера.
  4. Отсоединяют трубку, которая идет к понижающему редуктору.
  5. Демонтируют рычаг переключения передач.
  6. Ставят домкрат между маховиком и поддоном мотора, и через деревянную подставку демонтируют мотор.
  7. Откручивают гайки задней траверсы и снимают ее.
  8. Демонтируют распорную тягу.
  9. Откручивают болты крепежа кронштейна системы выпуска.
  10. Подсоединяют таль к болтам и натягивают его.
  11. Отвинчивают гайки крепежа к боковым подушкам мотора.
  12. Откручивают болты, которые фиксируют КПП к ДВС.
  13. Поднимают таль, отодвигают КПП от мотора до выхода первичного вала трансмиссии.
  14. Вытаскивают коробку передач.

Как отрегулировать

Теперь нужно отрегулировать КПП, выполнить дефектовку узлов и деталей. Если они вышли из строя, заменяют новыми. Шлицевые соединения не должны иметь дефектов и сколов. Подшипники шестерен следует заменить, предварительно осмотрев место их установки, нет ли износа или участков, продавленных роликами.

Подшипники вала заменяют, так как в результате поломки и попадания в масло металлической стружки места качения подшипников получили повреждения, которые могут вызвать поломку КПП. Осматривают шестерни, выявляют повреждения, износ зубьев шестерен. Конические обоймы синхронизатора не должны быть деформированы или изношены. Направляющие валы не должны болтаться. Не должно быть повреждений на шлицах.

Как правильно собрать

Сборка КПП осуществляется в обратном порядке. Промежуточный вал устанавливают в корпус коробки передач. Монтируют подшипники — передний роликовый и задний сферический. Закручивают опорную шайбу. Фиксируют ее гайкой и закрывают заднюю крышку крепления сферического подшипника. Устанавливают прокладки. Вал должен вращаться легко, не должно быть заедания детали при движении.

Схема ремонта КПП КамАЗ-5320 с делителем

Для проведения ремонта КПП КАМАЗ-152 с делителем ее необходимо разобрать. Разбор включает в себя следующие шаги:

  • для разбора коробки сначала потребуется демонтировать воздушный переключатель, вывернуть крепежные элементы;
  • снять валик и вилку переключения КПП;
  • следующим шагом станет демонтаж вилки и вала выжимного устройства, а также синхронизатора;
  • далее необходимо открыть крышку заднего подшипника, открутив предварительно фиксирующие ее винты;
  • произвести демонтаж подшипника и вала;
  • также, чтобы открыть доступ к мультипликатору КПП, потребуется снять опорную роликовую шайбу, металлический стакан и подшипник ведомого вала;
  • используя резиновый (не металлический) молоток или деревянный брусок, необходимо аккуратно достать подшипник из корпуса мультипликатора, стараясь не помять деталь;
  • далее нужно снять стяжную и маслонагнетательную гайки при помощи соответствующих ключей;
  • последним этапом разбора узла является демонтаж роликового подшипника, втулки, ведущей шестеренки КПП.

Далее следует осмотреть все детали и произвести замену износившихся, а затем собрать устройство, следуя вышеизложенной инструкции в обратном порядке.

Трансмиссионные масла

В зависимости от условий эксплуатации автомобилей КамАЗ, рекомендуется применение трансмиссионных масел следующих классов вязкости по SAE:

  • SAE 75W-90 (всесезонная эксплуатация в районах с холодным климатом);
  • SAE 85W-90, SAE 80W-90 (всесезонная эксплуатация в умеренной климатической зоне);
  • SAE 90 (всесезонная эксплуатация в районах с тропическим климатом).

Температурный диапазон применения трансмиссионных масел приведен на рисунке 2 .

Рисунок 2- Рекомендуемый диапазон применения трансмиссионных масел

Перечень трансмиссионных масел, допущенных для эксплуатации агрегатов трансмиссии КАМАЗ, приведен в таблице 3 .

Таблица 3 — Перечень трансмиссионных масел

ОАО «Сибнефть Омский НПЗ», г. Омск;ООО «Новокуйбышевский завод масели присадок», г. Новокуйбышевск

ОАО «ЛУКОИЛ-Нижегороднефте-оргсинтез», г. Нижний Новгород

Ecoil Eco-Trans SAE 80W-85

ООО «Экопром», г. Уфа

ТНК Trans 80W-90 (ТМ-4-18)

ОАО «Рязанский НПЗ», г. Рязань

ОАО «Орскнефтеоргсинтез», г. Орск

КВАЛИТЕТ ТМ-3-18(типа SAE 80W-90, API GL-3)

ООО НЛП «КВАЛИТЕТ», г. Москва

ТНК ТРАНС ТМ-4-18,ТНК ТРАНС ТМ-3-18к

ООО «ТНК смазочные материалы», г. Рязань

Татнефть ТМ-5-18 (75W-90, API типа GL-5)

ООО «ТАТнефть-Нижнекамск-нефтехим-Ойл», г. Нижнекамск

Эксплуатацию коробок передач ZF и раздаточных коробок ZF производить строго на маслах, допущенных фирмой ZF.

Для эксплуатации КП ZF 9S109 рекомендуются масла класса: 02Л, 02В, 02D, 02Е, 02Н, 02L перечня смазочных материалов ТЕ-ML 02.Для КП ZF 9S1310 рекомендуются масла класса: 02А, 02В, 02D, 02Е, 02L перечня смазочных материалов TE-ML 02.

В таблице 6 приведен неполный список масел наиболее известных фирм-производителей для эксплуатации механических коробок передач ZF (перечень смазочных материалов TE-ML 02, версия 01.07.2010 г.).

Периодичность смены масел и температурный диапазон их применения приведен в таблицах 4, 5 .

Внимание! Допускается смешивать различные марки масел только в пределах одного класса перечня смазочных материалов TE-ML 02. Таблица 4 — Периодичность смены масел в КП ZF. Таблица 4 — Периодичность смены масел в КП ZF

Таблица 4 — Периодичность смены масел в КП ZF

Класс смазочного материала 02А 02В/02Н 02D/02E/02L
Применение — Близкое/распределительное сообщение 120000 км1 год — Маршрутный транспорт (автобусы)
— Дальний транспорт массой более 44 т
— Эксплуатация в тяжелых условиях
— Температура окружающей среды выше 40 °С
— Средняя скорость от 20 до 60 км/ч

Таблица 5 — Низкотемпературные пределы работоспособности масел

Класс вязкости по SAE

Предельная температура работоспособности масла

Устройство и принцип работы

Рассмотрим расположение и устройство коробки передач автомобиля КамАЗ. На КамАЗах установлены механические КПП. Они имеют 5 скоростей. Переключение КПП происходит посредством нажатия педалей сцепления и перемещением рычага КПП в нужную позицию. Поскольку машина имеет большой вес, то переводить КПП с одной передачи на другую надо в несколько этапов.

Принцип работы КПП КамАЗа состоит в следующем: с дизельным мотором работает либо в повышенном режиме B, либо в пониженном H. Они были созданы, чтобы уменьшить нагрузку на мотор тяжеловесной машины, когда она заполнена, и в то же время не заставлять его слишком активно работать без груза.

Схема коробки передач КамАЗа с делителем несложная, но имеет отличие в зависимости от модели коробки. Рассмотрим схему КПП КамАЗа, которая бывает на дизельных машинах. При движении по ровной дороге нужно переключать передачи без сцепления. Устройство раздаточной коробки КамАЗа можно представить такой формулой: 1B — 2B — 3B — 4H — 4B — 5H — 5B.

Переключение скоростей осуществляют следующим образом:

  1. Вначале переключают режим работы КПП с высшего на низший при помощи рычага.
  2. Затем выжимают сцепление.
  3. Рычаг устанавливают на нужную передачу, не перескакивая через них, а включая все по порядку.

Бывают коробки передач с автоматическим переключением режимов.

Как работает делитель на КамАЗе

Делитель или мультипликатор коробки передач представляет собой дополнительно установленную повышающую передачу, которая из 5ти-ступенчатой КПП делает 10ти-ступенчатую.

Принцип его работы заключается в следующем. Мультипликатор сокращает диапазоны между основными передачами, уплотняя ряд передаточных чисел коробки и расширяя их на 20-25 процентов.

Такая модификация позволяет улучшить такие характеристики автомобиля, как:

  • экономичность расхода топлива;
  • скорость разгона;
  • тяговое усилие;
  • управляемость.

Механизм располагается перед коробкой передач, или чуть правее от нее, так как основной узел не испытывает больших нагрузок и не требует конструктивной переделки. Это позволяет производить ремонт и регулировку делителя при возникновении неисправности самостоятельно.

Расположение и порядок переключения скоростей на КамАЗе

Большинство авто Камского завода оснащаются механическими коробками переключения передач, имеющими 5 ступеней (с делителем или без него). Переключение скоростей осуществляется путем перемещения кулисы КПП с нажатой педалью сцепления. Но передачи на грузовых автомобилях должны включаться не напрямую, а поэтапно. Теоретически, это снижает нагрузку на мотор при езде с полной загрузкой, а при работе с пустым кузовом – экономит топливо.

Привычными режимами работы коробки переключения передач КамАЗа являются повышенный «В», или пониженный «Н». В машинах, оснащенных КПП с мультипликатором, переключение с режима «В» на режим «Н» осуществляется за счет опускания специального одиночного рычага делителя.

Важно знать, как включать повышенную передачу при езде на КамАЗе с полной загрузкой: первые 4 передачи опытные водители рекомендуют включать в утяжеленном вторичном режиме «Н», а затем перевести 4-ю скорость на режим «В», переключиться на 5-ю пониженную, и далее перейти на «В». Порядок переключения может меняться, в зависимости от конкретной модели КПП

Практические советы

Существует несколько рекомендаций по эксплуатации КПП КамАЗ для обеспечения максимально экономичного режима работы двигателя.

Условия трассы Что следует делать
В случае разгона по ровной горизонтальной трассе. Нужно следить, чтобы частота вращения коленвала не превышала 2300 об/мин в отношении промежуточных скоростей. При последующих переключениях скоростей частоты должны падать до 2000 об/мин.
При быстром движении по скоростной магистрали. Следует активировать повышенную передачу. При этом вал КПП не должен иметь частоту вращения более 2200 об/мин.
В случае плохих дорожных условий или подъема вверх. Частота вращения должна соответствовать номинальному значению, а в результате переключений — снижаться до 2000 об/мин.
При разгоне автомобиля под уклоном вниз по хорошему дорожному покрытию. Нужно следить, чтобы частота, с которой вращается вал, не превышала 2000 об/мин.

Поломки и неисправности коробок передач на КамАЗов в большинстве случаев провоцируются износом элементов и запчастей, таких как зубья шестерен, подшипники валов и компоненты привода. В таких случаях ремонт подразумевает замену поврежденных деталей. Многие неполадки КПП (самопроизвольно отключаются и с трудом включаются скорости, первичный вал делителя не дает активировать передачи и т. д.) связаны с нарушением регулировки приводных механизмов и рычага переключения скоростей, зазора клапана активации делителя и т. д.

Устройство КПП

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.

Схема привода управления камазовским делителем

По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.

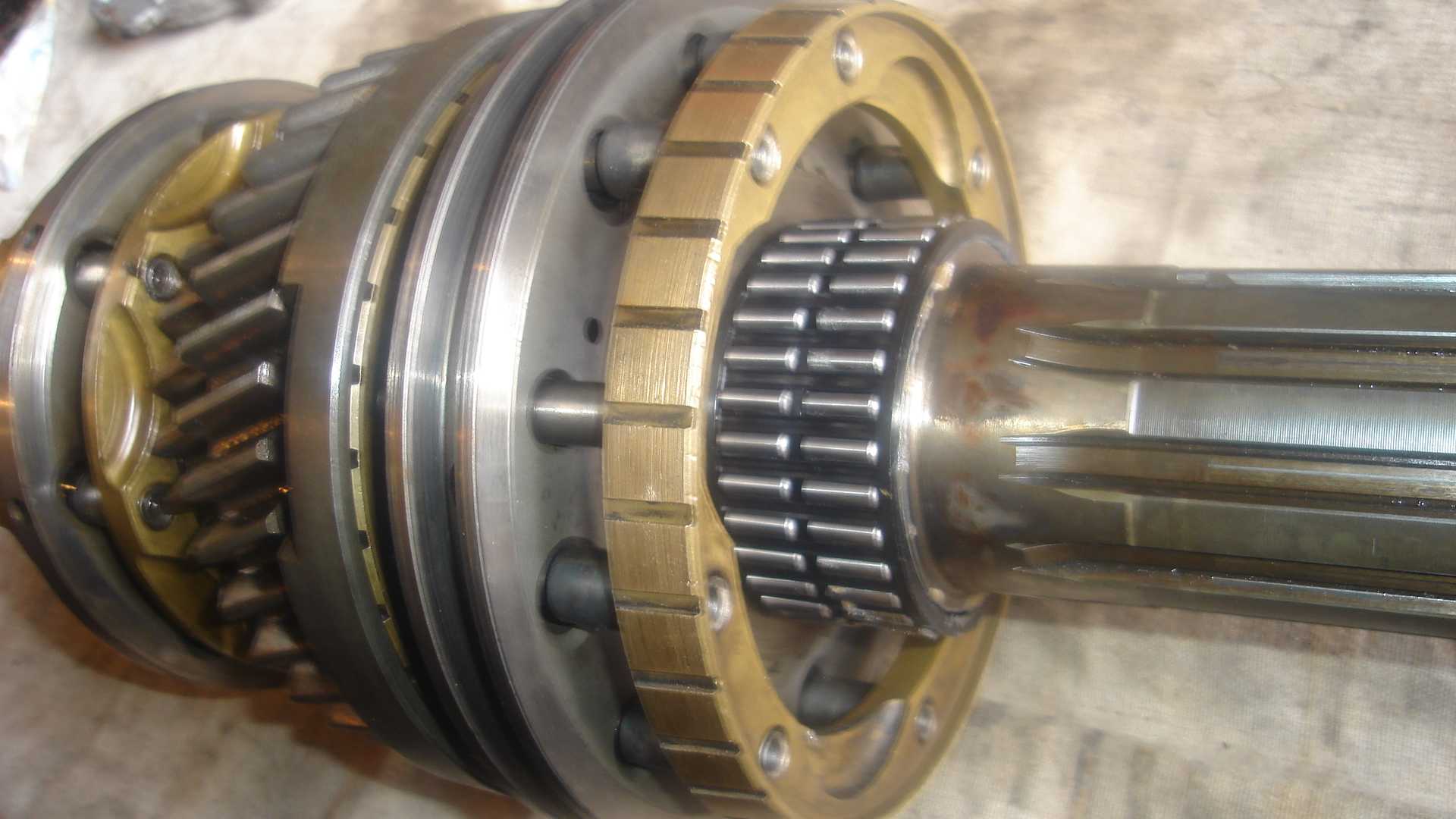

Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:

  • трансмиссия стала оснащаться усиленным синхронизатором делителя;
  • усилены шлицы, из коробки убраны их крепления;
  • реализован другой метод фиксации шестеренок трансмиссии;
  • высота зубьев КПП увеличена.

Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами

Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:

  1. Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
  2. Блок с шестеренками. Они предназначены для включения задней передачи.
  3. Верхняя крышка агрегата.
  4. Механизм переключения передач. Этот узел считается сборно-разборным.
  5. Мотор. Монтируется на передней части картерного устройства.

Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.

С делителем

Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель

Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор

Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.

Устройство делителя включает в себя:

  1. Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
  2. Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
  3. Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
  4. Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
  5. Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.

Галерея «Схемы устройства КПП»

Ознакомьтесь с фото схем переключения скоростей камазовской трансмиссии.

1. Схема переключения передач для моделей КПП 142 и 144

2. Схема переключения передач для моделей КПП 152

Как переключать передачи на КамАЗе

Чтобы правильно переключать передачи, надо знать, как устроена трансмиссия. КПП изготовлена так, что чаще движение осуществляется на пониженной скорости, поэтому машина может транспортировать тяжелые грузы. КамАЗ имеет 5-ступенчатую коробку. Переключать передачи нужно при помощи педали сцепления и рычага.

Начало движения

Прежде чем начать движение, надо нажать пониженную скорость. Переключать передачи следует лишь при нажатой педали сцепления. Схема переключения скоростей основана на поэтапном переключении передач. Чтобы начать движение на грузовике, нужно раскрутить коленвал ДВС.

Включение второй передачи надо производить тогда, когда стрелка на тахометре дойдет до отметки 3, что означает 3000 об/мин. Такой метод переключения передач даст возможность продлить срок эксплуатации КПП и снизит расход бензина.

Переключение скоростей

Рассмотрим порядок переключения скоростей, после того как автомобиль уже начал движение. Когда КамАЗ разгонится, то порядок переключения передач: 4H — 4B — 5H. Чтобы включить 2 скорость, надо чтобы частота вращения коленчатого вала повысилась до 3000 об/мин по показаниям тахометра. Функции коленвала являются основными.

Задний ход

Чтобы включить задний ход на грузовике, надо поставить переключатель в нижнее левое положение. Включение задней передачи нельзя осуществлять во время движения машины. Чтобы задействовать задний ход, нужно сначала полностью остановить агрегат, потом совершить маневр.

Ремонт механической коробки: полное руководство и полезные советы

Вопросы, рассмотренные в материале:

Что важно знать про механическую коробку передач
С чего начинается любой ремонт механической коробки МКПП
Виды дефектов механической коробки и способы их устранения
Пошаговый ремонт механической коробки переключения передач
От чего зависит цена ремонта механической коробки
Ценные советы о том, как уменьшить риск поломки механической коробки
Что лучше по мнению автолюбителей – «механика» или «автомат»

Несмотря на то, что МКПП является очень надежным устройством, необходимость делать ремонт механической коробки может настигнуть каждого водителя. Но процесс этот будет напрямую зависеть от причин, приведших к неисправностям, поэтому диагностика – первый этап.

Так, качественная диагностика и последующий за ней ремонт позволит выявить и устранить дефекты, а также определить факторы, которые привели к поломкам, чтобы избежать их в будущем. Если вы хотите разобраться в данной теме более подробно и узнать, как производится ремонт МКПП, читайте нашу статью.

От чего зависит цена ремонта механической коробки

Сколько стоит ремонт механической коробки, сразу не определить, потому что конечная цена определяется суммированием стоимости нескольких процессов. Важный момент – доставить в мастерскую машину либо само устройство:

  1. Диагностика КП. Мастер находит источник проблемы, осматривает основные узлы, проверяет уровень масла, определяет неисправности и делает заключение.
  2. Демонтаж и осмотр устройства. Потом обговаривается план действий во время ремонта. В него могут быть включены и восстановительные операции, и установка отдельных деталей, которые вышли из строя.
  3. Промывка, чистка, сборка и установка механизма на место.
  4. Тестирование устройства. Если результат положительный, то водитель может оплачивать услуги и забирать авто (либо МКПП).

Итак, перечислим основополагающие факторы, влияющие на цену ремонтных работ:

  • модель и марка машины;
  • объем проведенных работ;
  • вид неисправности либо поломки;
  • стадия изношенности элементов;
  • стоимость деталей, которые были использованы при замене.

Как правило, специалист подбирает необходимые элементы индивидуально. Сначала он определяет, есть ли возможность реанимировать те, которые находятся в самом устройстве, затем решает, какие профилактические работы необходимы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
