Как правильно сделать замену ремня грм на toyota corolla без негативных последствий

Снятие клапанной крышки:

Когда ремни со шкивами сняты,приступаем снимать клапанную крышку.Снимаем шланги со штуцеров сапуна,воздухо смесительной камеры.

Крепление самой клапанной крышки выглядит довольно просто,имеется четыре “глухие”гайки на 10″ крепящие её к головке блока целиндров,уплотнённые прорезиненными шайбами,ещё один болт крепления где находится кронштэйн проводов высокого напряжения.

Сама крышка имеет паз,который предназначен для уплотнительной прокладки,во избежания утечек моторного масла.

Потом откручиваем торцовым ключиком номером 10″ снимаем крышку,проводим осмотр на наличие дефектов сальников свечных колодцев.Сделать очень просто:взять проверить пальцами рук каждый на гибкость,если сальники задубевшие(т.е потеряли свою эластичность)немедленно провести полную замену.Если этап пропустить могут возникнут проблемы,просто моторное масло попадёт внутрь свечного колодца,что чревато пробоем искры зажигания,сопровождение троением двигателя.

Замена очень простая,отгибаем три усика как показывает рисунок,выбиваем старые сальники применяя выколотку.

Если они имеют плачевное состояние то берём комплект новых сальников(Сальники свечного колодца Код:ОЕМ производителя 90210-06010).Потом далее проводим аккуратную запрессовку не повреждая их.Для более надёжного уплотнения намазываем верхнюю посадочную кромку герметиком.

Полученный результат выглядит таким.

Основные характеристики мотора

На протяжении 10 лет было выпущено 3 поколения моторов 4E-FE литражом от 1 до 1,5 литра и мощностью от 85 до 99 л.с. (в конфигурации 4E-FTE – 133 л.с.). В каждом поколении были незначительные видоизменения и мелкие усовершенствования механизма.

Таблица №1. Характеристики агрегата

Основные параметры Значения параметров
Вместительность резервуара мотора, литры 1,331
Конфигурация L
Количество цилиндров, штуки 4
Диаметр окружности цилиндров, мм 74
Число клапанов в штуках на цилиндр 4
Уровень сжатия 9,6
Движение поршня, в миллиметрах 77,4
Механизм газораспределения DOHC
Последовательность функционирования цилиндров 1-3-4-2
Возможность достичь мощности мотора при частоте вращения крутящего момента коленвала 74 кВт или 99 л. с. при 6,6 тыс. об./мин.
При частоте вращении коленчатого вала следующие максимальные показателя крутящего момента 5,2 тыс. об/мин при 117 Н*м
Вес, кг 105
Система моторного питания Впрыск с распределением и управлении электроникой
Минимальное значение октана для топлива 92
Нормы и требования экологов

Параметры двигателей разных поколений

  1. Моторы I поколения устанавливались на машины с 1989 по 1996 год и развивали 99 л. с при 6,6 тыс. об/мин и 117 Н/м при 5,2 тыс. об/мин. Они больше всего похожи на моторы 4Е-FTE корпусом и размером форсунок, а в остальном – различаются количественные величины некоторых показателей. Степень сжатия, к примеру, у агрегата 4E-FE, составляет 9,6 к одному.
  2. Вывод на рынок конструкции II поколения был произведен в 1996 году и в ней снизили мощность двигателя до 88 л. с. при 5,5 тыс. об/мин (118 Н/м при 4,4 оборотах). Также для снижения объема выброса вредоносных газов в атмосферу была перенастроена система блока управления мотора и слегка видоизменен коллектор, работающий на впуск и выпуск.
  3. Изменения, произошедшие с мотором III поколения идентичны с предыдущим. Он стал устанавливался с 1997 года с производительностью равной в 82-85 л.с.

В 1999 году выпуск линейки агрегатов 4E-FE был окончательно прекращен.

Замена ремня ГРМ, натяжного и обводного роликов (4S-FE) – Энциклопедия японских машин

Замена ремня ГРМ производилась в одиночку.

Затраченное время на всё – приблизительно 6 часов.

В мастерской за такую операцию, именно на таком двигателе возьмут от 1500р.

Наличие эстакады или смотровой ямы обязательно.

Снимаем правое колесо, правый грязезащитный кожух мотора, крепится он 2 болтами и 2 пластмассовыми защелками.

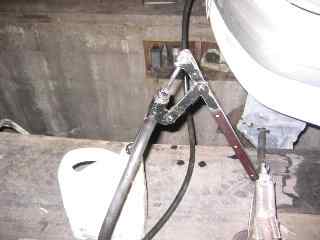

И приступаем к самой ответственной процедуре: откручивание болта шкива коленвала. Как видно на фотографии, в шкиве имеются 4 отверстия для спец. инструмента, но они слишком малого диаметра, вставить в них что-либо кроме специнструмента не предоставляется возможным. Чтобы зафиксировать шкив воспользовался ручными тисами и ломиком. Нужно хорошую головку на 19, 2 удлиннителя и ручку длинной не менее 0.5 метра (торцевой нструмент). Дополнительный человек конечно желателен для удержания ломика.

Ручку ключа крутим против часовой стрелки !

Вероятно мне повезло, болт поддался без долгих упрашиваний.

На этом самая тяжелая фаза работы закончилась.

Теперь снимаем ремни

привода генератора и кондиционера :

для чего ослабляем “осевой”, регулировочный и стопорные болты генератора.

приоткрутить натяжной болт

добраться со “осевого” не предствляется возможным, поэтому ослабляем натяжение ломиком и снимаем ремень.

Желательно, сразу отсоединить черный провод от мотора к опроре, чтобы не мешал.

Установив под правую часть мотора домкрат продолжим.

Необходимо демонтировать опору (правую) мешающую съему грязезащитных кожухов, для чего откручиваем 5 болтов и 4 гайки: верний кронштей опоры (3 болта и 2 гайки), опора (2 болта и 2 гайки).

К мотору, верхний кронштейн притянут 2-мя гайками

(вид снизу из колесной арки),

немного приподнимем мотор и вытащим

Теперь почти ничто не мешает снимать кожухи, откручиваем сначала верхний кожух (5 болтов), самый неудобный это нижний левый болт :(((( , добраться к нему можно только правой рукой, очень тесно и очень мало места для ключа, все на ощупь.

(вид на снятый кожух)

Нижний кожух сниматся без проблем.

Необходимо выкрутить свечи (чтобы было легко крутить коленвал), насаживаем шкив на коленвал и совмещаем метки звездочки коленвала с отливом блока.

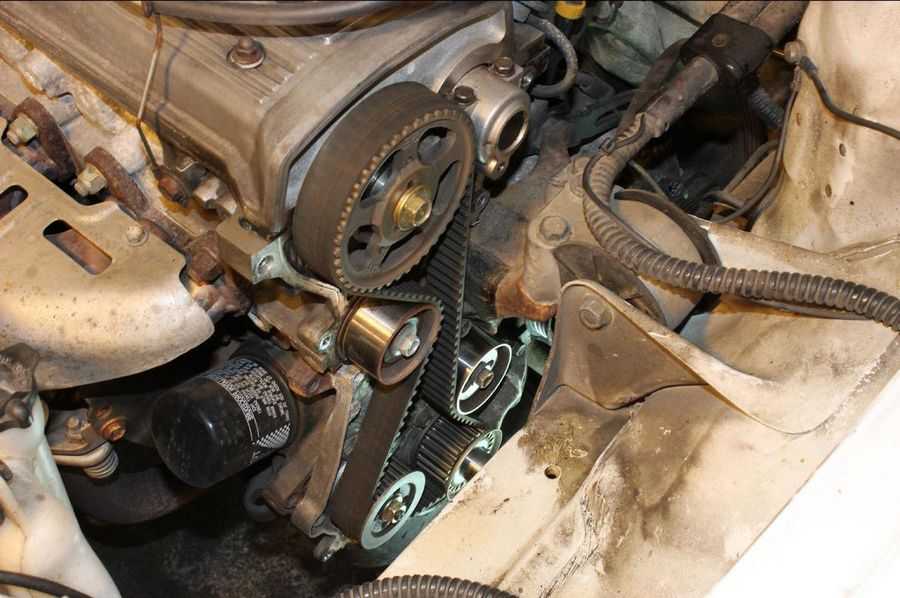

Проверить совпадение меток звёздочки распредвала (повернул звездочку, чтобы видно было метку на блоке), если поглядеть через маленькое зеркальце в дырочку на звездочке, то должно быть видно метку на блоке.

Если не совпадают на 180 град., то повернуть распредвал на оборот.

Далее приоткручиваем болт-фиксатор натяжного ролика, снимаем пружинку.

Аккуратно, желательно, не дергая и не крутя ремень, снимаем его с роликов и звездочек.

Обязательно сравнить ремни (старый и новый) на совпадение серийных номеров, количества зубьев, длинны.

Желательно проверить, как крутятся помпа и привод маслонасоса на предмет маломальских заеданий и неравномерностей при кручении.

Меняем обводной ролик (стоит под помпой).

Натяжной ролик ставим, но пружинку накидываем после установки нового ремня ГРМ, а болт-фиксатор вкрутим так, чтобы он не мешал ролику двигаться.

После того как накинули пружинку натяжителя ремня ГРМ, необходимо прокрутить коленвал на 2 оборота, чтобы ролик натяжитель делал свою работу – натянул ремень с определенным моментом.

Совмещаем метки и контролируем точное совпадение меток коленвала и распредвала (маленьким зеркальцем удобно).

Если метки несовпали, то ослабляем ролик-натяжитель и перемещаем ремень ГРМ относительно звездочки на несколькозубьев, и повторяем 3 последние абзаца, до тех пор пока метки не совпадут.

Затягиваем болт-фиксатор ролика.

Все собирать в обратном порядке.

Демин Сергей aka Shark

Перепечатка разрешается только с разрешения автора и при условии размещения ссылки на источник

Будет полезно: Замена масла в двигателе chevrolet lanos

Honda CR-V 2021 модельного года с капитальной модернизацией

30/08/2018. По сведению компании Honda Motor Co., Ltd., описанной новостями в ее корпоративных средствах массовой информации, она выпускает 31 августа текущего года на потребительский рынок своей страны в двух спецификациях: с бензиновым двигателем внутреннего сгорания и гибридном варианте, обновленную модель Honda CR-V, которая, начиная с первого момента появления в 1995 году…Ссылка …

  1. Замена ремня ГРМ на Mazda с двигателем 22 л F2 Инструкция как поменять ремень ГРМ на двигателе F2 Мазда
  2. Замена ремня ГРМ на двигателе 5А-FE Как поменять ремень ГРМ и масло в АКПП
  3. Замены масла в двигателе Тойота Королла
  4. Замена ремня ГРМ Опель Астра Фото инструкция как поменять ремень ГРМ Астра с двигателем Z18XE

Характеристики двигателя 4ZZ-FE

Двигатель 4ZZ-FE имеет следующие технические характеристики:

  • годы выпуска – 1999-2009;
  • точный объём – 1398 куб.см.;
  • мощность (л.с.) – 97;
  • крутящий момент (Н/м) – 130;
  • степень сжатия – 10,5;
  • периодичность замены смазки – каждые 10 000 км, но лучше делать это чаще;
  • допустимый расход масла – до 1 литра на 1000 км;
  • объём масла в двигателе – 3,7 л, после работы над ошибками 2005 объем смазки в моторе 4ZZ увеличили на пол литра;
  • экологический класс – Евро4;
  • используемое топливо – Аи 95;
  • питание – инжектор;
  • блок цилиндров из алюминия с чугунными гильзами;

    Блок цилиндров 4ZZ-FE

  • количество цилиндров – 4;
  • клапанов на цилиндр – 4;
  • диаметр цилиндра – 79 мм;
  • ход поршня – 71,3 мм;
  • рабочая температура – 95 град.;
  • привод ГРМ – цепь;

Расход топлива


Toyota Corolla E150 Тойота Королла Е150 оснащённая 4ZZ-FE в паре с 5-ступенчатой механикой (литры на 100 км):

  • город – 8,6;
  • трасса – 5,7;
  • смешанный – 6,7.


Toyota Corolla E120 Тойота Королла Е120 4ZZ с 5МКПП: 8,4/5,8/6,7.

Тойота Аурис Е150 с двигателем 1,4 и пятиступенчатой механикой: 8,7/5,9/6,9.

Подготовка к демонтажу ремня ГРМ

Перед началом многих работ в автомобиле, требуется снятие клемм аккумулятора. Замена ремня ГРМ Тойота Королла 4A-FE не исключение. Это необходимо для избегания короткого замыкания.

Замена ремня ГРМ 4A-FЕ подразумевает снятие некоторого навесного оборудования. В первую очередь снимаем переднее правое колесо, предварительно поставив авто на домкрат. Затем домкрат убирается (он еще пригодится), а вместо него устанавливается подставка-тренога или любой другой упор.

Следующим процессом является снятие бачка омывателя. Снимается он с помощью ключа на 10. Первым откручивается верхний болт, затем отсоединяются входящие трубки и снимается разъем электропитания. После этого достать бачок не сложно.

Далее отсоединяются высоковольтные провода и специальным ключом выкручиваются свечи зажигания.

Снятие ремня насоса кондиционера

Для снятия ремня кондиционера, необходимо на меньшем шкиве открутить гайку, а затем торцовым ключом ослабляется натяжение. После, гайка ролика откручивается, а ремешок демонтируется.

Демонтируем генератор

Определяем нахождение разъемов генератора и отсоединяем их. После отключаются подходящие к нему провода и отщелкивается контактная фишка.

Чтобы снять провода, требуется снять пластиковую накладку сбоку от крышки клапанов.

С помощью ключика на 14 откручивается верхний осевой болт крепления генератора, а затем нижний болт. После этого ремешок начинает ослабевать, а когда он провиснет основательно, то откручиваем генератор с оставшихся мест крепления и снимаем его полностью.

Снятие ремня гидроусилителя

Следующей помехой, при замене ГРМ Тойота Королла 4A-FE, является ремешок гидроусилителя руля.

Необходимо ослабить два болта в следующей последовательности: сперва болт натяжения, а после него центральный осевой. Вооружившись монтировкой, сдергиваем ремешок со шкива водяного насоса.

Чтобы не повредить кожух ремня ГРМ, нужно снять шкив помпы, открутив четыре болта фронтальным ключом на 10. Со снятием навесного оборудования покончено.

Демонтаж клапанной крышки

После проведенных манипуляций, приступаем к снятию клапанной крышки, которая крепится четырьмя болтами на резиновых уплотнительных гайках, и одной возле кронштейна ВВ-проводов.

Первыми снимаем шланги с сапуна и клапана вентиляции картерных газов. Затем окручиваем болты ключом на 10 и снимаем, собственно, крышку, которая установлена в пазы.

Состояние двигателя по увиденному после снятия клапанной крышки установить невозможно, но качество используемого масла и его моющие свойства определяются по количеству сальных отложений под ней

Также следует обратить внимание на состояние сальников свечных колодцев. Если они стали излишне жесткие, то сейчас самое время приобрести новые и осуществить замену

Код оригинальной запчасти – 11193-15010. Выколачиваются они после отгибания крепящих их усиков.

Установка ремня привода ГРМ 4A-FE, 5A-FE, 7A-FE

Не допускайте попадания воды или масла на зубчатые шкивы распределительного и коленчатого валов и держите их в чистоте.

Установите зубчатый шкив привода распределительного вала (если был снят).

Рис. 203. Снятие и установка ремня ГРМ двс Toyota 4A-FE (АЕ92, АЕ95, АТ171 и AT 180) автомобилей Тойота Королла, Корона, Тойота Карина Е

1 — шкив коленчатого вала, 2 — болт крепления шкива коленчатого вала (МЗ — 118 Нм), 3 — ремень привода генератора и насоса охлаждающей жидкости, 4 — защитная крышка №1 ремня ГРМ, 5 — заглушка, 6 — защитная крышка №2 ремня ГРМ, 7 — шкив насоса охлаждающей жидкости, 8 — кронштейн электропроводки двигателя (4A-FE), 9 — защитная крышка №3 ремня ГРМ, 10 — натяжной ролик ремня ГРМ, 11 — болт крепления натяжного ролика ремня ГРМ (МЗ — 37 Нм), 12 — направляющая зубчатого ремня ГРМ, 13 -зубчатый ремень привода ГРМ, 14 -зубчатый шкив коленчатого вала, 15 — пружина натяжного ролика, 16 — зубчатый шкив распределительного вала, 17 — болт крепления зубчатого шкива распределительного вала МЗ = 47 Нм, МЗ =59 Нм (4A-FE)

— Совместите установочный штифт на носке распределительного вала с канавкой зубчатого шкива и насадите шкив на распределительный вал.

Для 4A-FE, 5A-FE и 7A-FE применяются 2 типа шкивов с одной или двумя канавками, в последнем случае установочный штифт на носке распределительного вала следует совмещать с канавкой, имеющей соответствующую метку («А» — 4A-FE, «К» — 5A-FE, «Е» — 7A-FE).

— Временно установите болт крепления шкива.

— Удерживая распределительный вал за его шестигранную часть разводным ключом, затяните болт крепления шкива распредвала.

— Расположите установочные штифты распределительных валов.

— Совместите установочные штифты распределительных валов с канавками зубчатых шкивов и насадите шкивы на распределительные валы.

При этом установочные метки должны быть расположены наверху.

— Удерживая каждый распределительный вал за его шестигранную часть разводным ключом, затяните болт крепления шкива распределительноговала (МЗ = 59 Нм).

Временно установите натяжной ролик и натяжную пружину.

— Закрепите ролик болтом, не затягивая последний.

— Установите натяжную пружину.

— Оттяните ролик влево до упора и затяните болт.

Установите поршень 1-го цилиндра в положение ВМТ в конце такта сжатия.

— Установив разводной ключ на шестигранный участок распределительного вала, поверните его и совместите метку на крышке подшипника распределительного вала с центром малого отверстия на шкиве распределительного вала или с центром отверстия, имеющего соответствующую метку («А» — 4A-FE, «К» — 5A-FE, «Е» — 7A-FE).

Бонусом предлагаем почитать про замену жидкости в АКПП.

Специнструменты: ручной масляный насос, шприц на 100-150 мл. Наличие эстакады или смотровой ямы обязательно. Ручной масляный насос

1. Запасаемся необходимым количеством жидкости (Dextron III 6.5л по 200р за литр). Лучше, если всегда можно быстро взять необходимое кол-во литров на непредвиденные обстоятельства, например, если придется менять совсем старую жидкость. 2. Сливаем, вывернув болт-пробку из картера АКПП, старую жидкость, попутно проверяя её консистенцию, количество стружки фрикционов, шестерен и пр. (выйдет около 3-х литров), т.е. делаем визуальную диагностику механизмов на предмет возможного ремонта. 3. Шприцем с загнутой трубочкой удаляем из картера остатки масла. Заворачиваем болт-пробку к картер. 4. Для закачки масла нужен ручной масляный насос, трубка подходящая по наружному диаметру (эту трубку нужно будет вставлять поглубже в трубку щупа АКПП). 5. Прокачиваем масляный насос старой жидкотью, затем сделать несколько качков свежей жидкостью.  6. Закачиваем жидкость в АКПП (столько, сколько выкачали) через трубку щупа.

7. Снимаем левый грязезащитный фартук двигателя, находим 2 шланги идущие от АКПП к нижней части радиатора, разъединяем ту трубку, с которой удобнее всего будет работать (может вытечь небольшое кол-во жидкости). 8. Заводим двигатель (селектор АКПП в положении Р) и, наблюдая за цветом (на просвет) выходящей под небольшим давлением жидкости, ждем её просветления или появления воздуха. (Если пошел воздух, то заглушить двигатель и добавить масла и повторить п.8. заново) .



(выйдет около 3.5 литра)  1.После того как жидкость пошла светлая, немного (секунд 10) подождать и глушить двигатель. 2.Восстановить соединение разорванное в п.7. 3.Закачать свежую жидкость — около 3х литров. 4.Подождать минут 5, чтобы жидкость успела сбежать со стенок трубки для щупа, выставить уровень Макс по шкале Cold. 5.Завести мотор (селектор АКПП в положении Р) и проверить уровень жидкости, выставить уровень (доливая) на Макс шкалы Cold, (повторять начиная с п.12.) 6.Завести мотор и погонять коробку в разных режимах (стоя на месте) P-R-N-D раза по 4 с задержкой на каждом положении в 3 сек. (повторять п.13-14, довести уровень до макс в положении Cold) 7.Поездить по городу для разогрева жидкости до рабочей температуры и проконтролировать уровень жидкости по щупу, при необходимости долить шприцем.  В течение всей последующей недели постоянно контролировать, как уровень моторного масла (на неработающем двигателе, подождав минут 5 после остановки), так и уровень жидкости АКПП (утром по шкале Cold; после продолжительных поездок, вечером по шкале Hot; на работающем двигателе непосредственно перед/после движения; cелектор АКПП в положении Р), по мере необходимости, доливать малыми порциями.

Внимание : если после замены масла появилось запаздывание при включении (более паспортных 1.2 сек), резкие рывки при трогании, движении, или еще что, то 99% что на такой жидкости ездить нельзя!

4A-FE 1.6 л

Первые модели (4A-F) не представляли ничего особенного: это были маломощные моторы с карбюраторным впрыском и одним распределительным валом. Однако со временем двигатель эволюционировал, получив дополнительный распредвал и шестнадцати клапанную ГБЦ (а впоследствии и 20-ти клапанную), электронный впрыск и модернизированную поршневую систему, также появились вариации с дополнительным нагнетателем.

Первые ДВС 4A-FE сошли с конвейера в 1987 г и продолжали выпускаться вплоть до 1998 года включительно. Символы 4А в названии указывают на то, что это четвертая модель в линейке A двигателей Тойота. Разработка мотора началась за десять лет до его выпуска, а ее задачей было создание нового агрегата с лучшими, чем у предшественников, мощностными показателями и меньшим расходом топлива. В итоге появились четырехцилиндровые модификации с рядной конфигурацией объемом 1,4-1,8 л и мощностью от 85 л.с. до 165 л.с. У мотора был чугунный корпус с алюминиевой ГБЦ.

Двигатель отличался достаточно приличным ресурсом – до 300 тыс. км. Тем более, что после этого пробега не требовалось капремонта – вмешательство ограничивалось сменой маслосъемных колпачков и поршневых колец. Естественно, пробег до первой ревизии зависит от того, как эксплуатировался и обслуживался автомобиль.

Положительные и отрицательные стороны

Модель 4A-FE получилась весьма удачной, это от части подтверждается тем фактом, что после 1988 года производство велось без каких-либо существенных изменений, поскольку не было обнаружено конструкционных изъянов, требующих доработки.

Автовладельцы на постсоветском пространстве сталкивались с проблемами на модификациях, оборудованных топливной системой LeanBurn. Ее назначение – оптимизация сгорания обедненной топливной смеси, что снижает расход бензина при спокойном темпе езды. Проблема заключается в том, что отечественная обедненная смесь часто не загорается вообще, и мотор работает нестабильно, с провалами.

Ремонтопригодность 4A-FE также оставляет только положительные впечатления. Даже сейчас доступны все необходимые для обслуживания запчасти, заводская надежность которых обеспечит длительную бесперебойную работу. В моторах 4A-FE отсутствуют такие дефекты как смещение шатунных вкладышей, течь или посторонний шум в муфте VVT. Гидрокомпенсаторы отсутствуют, поэтому примерно раз в 100 тыс желательно регулировать клапана. Мотор достаточно экономичен (4,5- 8 л/100), в зависимости от темпа езды и качества дорожного покрытия.

Силовые агрегаты 4A-FE ставили на такие автомобили концерна Тойота: Avensis, Carina II, Carina E, Celica, Corolla, Corolla Ceres, Corolla Spacio, Corona, Sprinter, Sprinter Carib, Sprinter Marino, Conquest, Geo Prizm.

Комплектующие и инструмент

Перед тем, как приступить к работе, необходимо приобрести комплектующие. Номера оригинальных деталей из каталога с указанием цен приведены ниже:

  • Ремень привода ГРМ – 06A 109 119 C. Цена – 800-1000 рублей.
  • Натяжной ролик – 06A 109 479 F. Цена – 1400-2000 рублей.
  • Насос системы охлаждения – 06B 121 011 QX. Цена – 1700-2000 рублей.

В список включен водяной насос по той причине, что его можно будет поменять по ходу замены ремня, если вдруг возникли вопросы к его работе (обнаружились подтеки или слышны посторонние звуки).

После покупки комплектующих необходимо подготовить инструмент. Потребуется немало всяких приспособлений, полный список приводить не будем. Отметим лишь, что кроме стандартного набора ключей (торцевые, шестигранники, torx) понадобится специальный ключ для проворачивания натяжного ролика ремня ГРМ. Его не трудно приобрести в магазине или же изготовить самостоятельно. Как вариант, можно использовать подходящий по формату съемник стопорных колец с боковым захватом.

Автомобили, на которые устанавливался двигатель Mitsubishi 4a31

Все автомобили, на которые устанавливался двигатель Mitsubishi 4А31, строились на базе 6 поколения модели Mitsubishi Minica (E22A) 1989 г. Машина комплектовалась 40-сильным двигателем объемом 0,7 л. Наследники Митсубиси Миника «праворульные», изначально ориентированные на японский рынок.

Mitsubishi Pajero Junior

Mitsubishi Pajero Junior (H57A) 1995–1998 г. Популярный полноприводный внедорожник – третий после Mini в семействе Pajero. Выпускался в двух комплектациях: ZR-1 более бюджетный, и ZR-2 – оснащенный центральным замком, гидроусилителем и декоративной отделкой салона «под дерево». Комплектовался 3-ст. АКПП, 5-ст. МКПП. Версия с механической КПП стала наиболее популярной среди любителей off-road.

Mitsubishi Pistachio

Mitsubishi Pistachio (H44A) 1999 г. Название переводится как «фисташка». Экономичный переднеприводный трехдверный хэтчбек. Конструктивные изменения коснулись кузова в передней части – для подгонки его к пятой размерной группе, а также трансмиссии – оснащение 5-ст. МКПП. Экспериментальная модель, выпущенная всего в 50 экземплярах, не попала в розничную сеть, а поступила в обслуживание госструктур.

Mitsubishi Toppo BJ Wide

Переднеприводный либо full time 4WD, минивэн с 4- ст. АКПП. Модификация Mitsubishi Toppo BJ, отличающаяся от него, кроме двигателя, увеличенным числом мест в салоне (5) и комплектацией.

2ст двигатель метки грм

Страничка, посвященная ремонту и эксплуатации автомобиля

Toyota Master Ace Surf

(Town Ace, Master AceиLite Ace, Hi Ace) Частичный вариант разборки двигателя 2СТ.

Снятие головки блока цилиндров для проверки, дефектовки и ремонта (рассматривается вариант с турбокомпрессором СТ-20).

Рис.1 Стрелками указаны места возможного нанесения меток.

При получении повреждений в головке блока или металлической прокладке между блоком цилиндров и головки (зачастую, в связи с перегревом) не обязательно демонтировать весь двигатель для разборки верхней его части, поскольку можно все сделать по-месту. Чтобы ничего не закоротить случайно (особенно при демонтаже генератора), перед проведением работ отключить клемму от аккумулятора! Сливаем охлаждающую жидкость из системы. Перед началом проведения работ желательно запастись коробочками, чтобы складывать туда крепеж от разбора каждого отдельного устройства (агрегата).

Для этого нам потребуется снять сверху сидения, крышки с рычагами, отвести троса, снять кожух вентилятора, вискомуфту, заливную горловину системы ОЖ с двойными трубками собранную лучше открутить за датчиками температуры у входа в головку блока (3 гайки на 12).

Потребуется ослабить и снять приводные ремни генератора, ремень гидроусилителя можно не трогать, так как нижняя часть двигателя нам не понадобится (за исключением случаев, когда ремень ГРМ и ролик обводной захотим поменять).

Снимаем генератор с вакуумным насосом, чтобы пыль и грязь не попала, одеваем на концы шлангов пакеты, позаботимся сразу при откручивании магистралей о медных шайбах сверху и снизу штуцеров (желательно новые иметь, но можно медные и обжечь). Снимаем кожух ремня ГРМ, откручиваем 6 разных (как по длине, так и по номеру головки) болтов на крышке вентилятора, снимаем крышку.

откручиваем линию «обратки», чтобы отвернуть гайки сверху «обратки», не поломав ее, побрызгаем керосином или WD 40 ее немного. Если гайка у нас прикипела и пытается откручиваться вместе с форсункой (при этом стараемся зафиксировать от прокручивания корпус форсунки снизу под впускным коллектором, сложно, но можно, обстучим еще медным прутком «обратку» рядом с прикипевшей гайкой). Далее можно выкрутить сами форсунки и свечи накаливания и убрать их подальше, свозив форсунки на проверку и регулировку, а свечи накаливания соединить параллельно и подать на них напряжение 12 вольт секунд 4-5 до их разогрева до красна (оценив равномерность накала кончиков свечей и одновременность).

Следующим этапом необходимо будет открутить 4 гайки на 14 от шпилек выпускного коллектора (воздуховоды отсоединены и теплоотражатели с выпускного коллектора сняты), освободив тем самым турбину. Сделать это легче будет ключиком накидным с трещеткой (места очень мало).

Откручиваем гайки с прорезиненными шайбами у клапанной крышки, снимаем крышку клапанов. Теперь можно приступить собственно к демонтажу головки блока цилиндров. Но не спешите, ослаблять болты на 14 нужно аккуратно в определенной последовательности, чтобы она не выгнулась «домиком».

Осматриваем прокладку под головкой, поверхность поршней и прилегающую к ним поверхность головки, определяемся в причинах наших бед (трещины между клапанами, пробой прокладки, трещины в форкамерах и т.д.).

Сборка производится в обратной последовательности, предварительно очищаем всю поверхность блока от окалины и прочих загрязнений, желательно проверить на плоскость тоже.

Ставим прокладку, проследите, чтобы были на месте направляющие (вставленные в блок цилиндров) и прокладка на них хорошо села и по отверстиям четко совпадала. Сверху ставим собранную головку с установленными коллекторами (не забудьте после ремонта головки и ее сборки убедиться, что шкив распердвала затянут моментом 88НМ, и поставить ее в положение, когда совмещены риска на шкиве распределительного вала по верхнему срезу головки, иначе при других положениях клапанов головка у Вас на место просто не сядет). Следим, чтобы четыре шпильки с одетой на них металлической прокладкой вошли в отверстия приемного фланца турбокомпрессора.

Плюсы и минусы

Рядное атмосферное устройство ДВС обеспечивает ряд преимуществ владельцу:

  • экономия эксплуатационного бюджета – АИ-92, наличие запчастей, самостоятельное обслуживание и ремонт на коленке;
  • ресурс от 350000 км пробега, даже на отечественном бензине;
  • возможность форсирования для повышения крутящего момента.


Впускной коллектор

Недостатки также присутствуют, но в моторах Toyota их не так много:

  • регулировка тепловых зазоров клапанов каждые 30000 км;
  • недоработка поршневых пальцев – фиксированная, а не плавающая посадка;
  • интенсивный износ постелей распредвалов внутри ГБЦ;
  • проблемы с системой зажигания.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
