Вариаторная трансмиссия cvt: коробка передач вариатор

Принцип работы вариаторной коробки передач

Главная особенность этой коробки – плавная бесступенчатая смена передаточного числа. То есть, если в других типах повышение или понижение числа выполняется на заданные значения, так называемые ступени, то в вариаторе их нет. Благодаря этому она способна более точно производить передачу усилия от силовой установки к ведущим колесам.

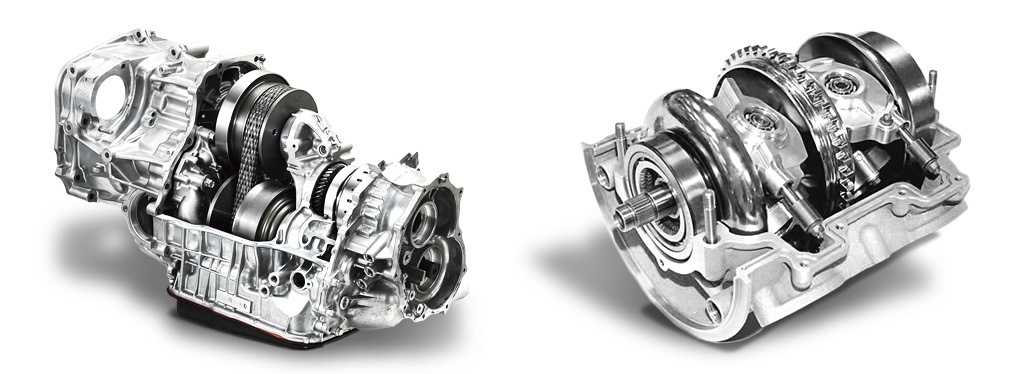

На автомобилях распространение получило два типа вариаторных КПП – клиноременные и тороидные, при этом первые более распространены.

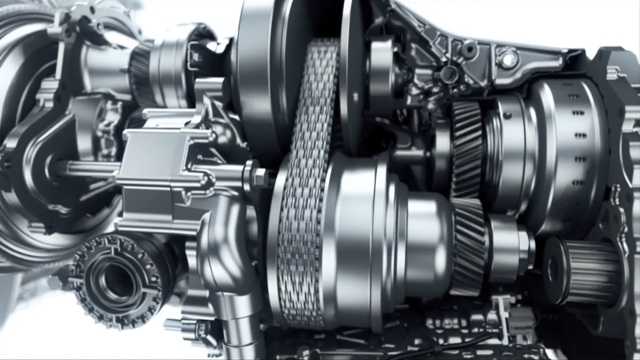

Работа клиноременного вариатора построена на передаче передаточного числа при помощи специального ремня, установленного между двумя шкивами. Первый шкив является ведущим и связан он с силовой установкой, а второй – ведомый, обеспечивающий дальнейшую передачу усилия на колеса.

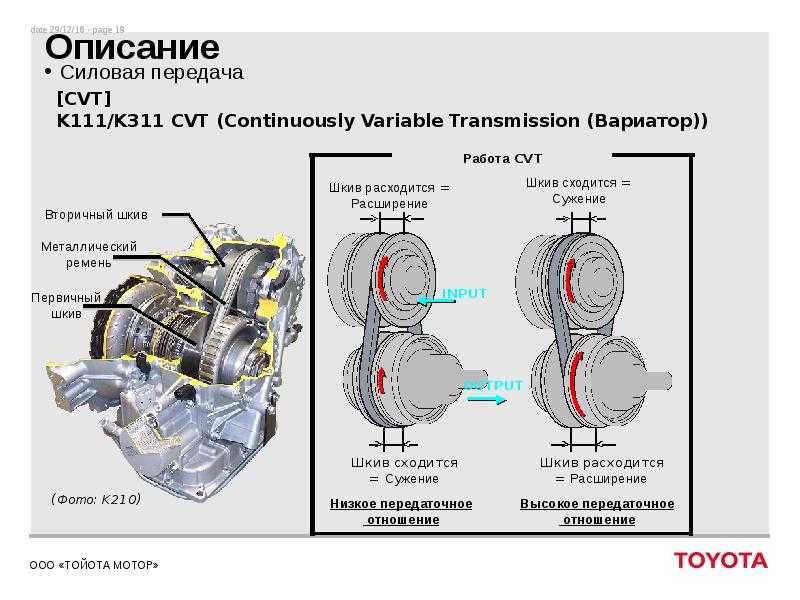

Схематичное изображение работы вариаторной коробки передач

Изменение числа производится за счет меняющегося диаметра шкивов. Для этого каждый из шкивов сделан разборным и состоит он из двух половин конической формы, которые посажены на вал. Схождение-расхождение этих половин позволяет менять диаметр в точке контакта шкива с ремнем.

Работает все так: при начале движения должно обеспечиваться максимальное тяговое усилие. Для этого половины ведущего шкива разводятся, а поскольку форма их коническая, то в точке контакта диаметр шкива будет минимально возможным. Половины ведомого же наоборот – сведены, что обеспечивает в месте взаимодействия ремня со шкивом максимальный диаметр. В результате для того, чтобы ведомый шкив сделал один оборот, ведущему необходимо их сделать несколько. Но при этом и нагрузка на двигатель минимальна.

Анимация илюстрирующая принцип работы вариаторной коробки передач

По мере набора скорости передаточное число должно меняться в меньшую сторону, что обеспечивает снижение тягового усилия, но повышает скорость вращения на ведомом валу. Для этого половины ведущего шкива начинают сходиться, что приводит к увеличению диаметра в точке контакта, а ведомого – расходиться.

При максимальном диаметре ведущего шкива и минимальном – ведомого, за один оборот первого, второй сделает их несколько, поэтому скорость вращения – максимальная, но и нагрузка на двигатель больше. Таким образом, за счет изменения диаметров достигается бесступенчатая смена передаточного числа.

В тороидном типе вариатора конструкция несколько иная. У него передача усилия выполняется роликами, зажатыми между валами, имеющими тороидную форму и расположенными на одной оси.

Nissan Motors Extroid CVT — Тороидный тип вариатора

Изменение передаточного числа обеспечивается за счет смены положения роликов. Максимальное тяговое усилие обеспечивается в положении роликов, когда они повернуты в сторону ведомого вала. За счет тороидной формы валов, у ведущего в точке контакта с роликом диаметр будет минимальным, а у ведомого – максимальный.

Для уменьшения передаточного числа и увеличения скорости вращения, ролики поворачиваются в сторону ведущего вала, при этом диаметры в точках контакта изменяются.

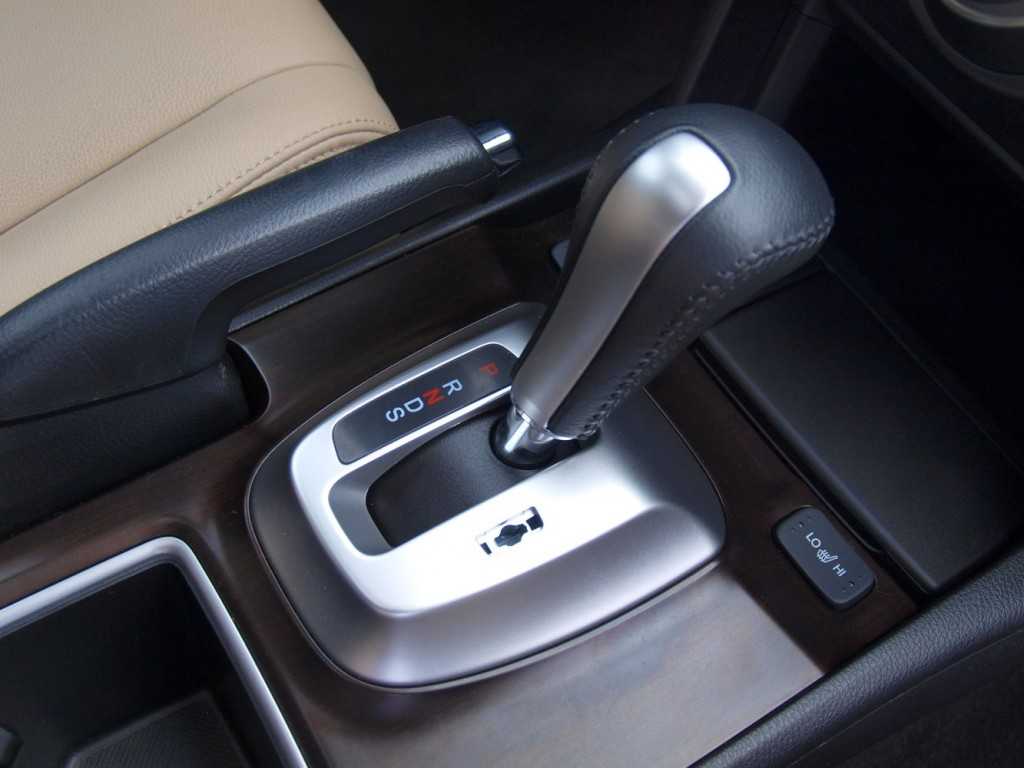

Методы различения вариатора и АКПП

Новые модели КПП схожи друг с другом, даже если они отличаются принципом действия. Поэтому отличить вариатор от автоматической коробки передач по внешнему виду вызовет затруднения у среднестатистического автовладельца. Гораздо легче будет ознакомиться с письменной информацией о марке автомобиля.

Сделать это можно посмотрев информацию о транспортном средстве в Интернете. Каждая крупная автомобильная компания имеет собственный сайт. На нём предоставлен полный перечень информации о конкретной марке авто. Даже если таких данных нет у концерна, их можно найти и в других местах.

Если же с методом интернет-поиска возникли затруднения, на помощь придёт документация транспортного средства. Инструкция по эксплуатации содержит необходимую информацию.

Последний возможный метод – характеристики на подкапотной табличке. Разобраться с ними может продавец-консультант. Нужно предоставить ему информацию с таблички, а уже по ним будет проходить выбор нужных деталей. Последним вариантом будет считывание деталей о транспортном средстве на корпусе. Это поможет сделать автомеханик.

Преимущества и недостатки вариаторов

CVT-трансмиссия разрабатывалась для экономии топлива и комфортности езды. Особенности устройства максимизируют работу двигателя, добиваясь высокого крутящего момента и соответствующих оборотов. Комфорт обеспечивается плавностью перемещения. Водитель даже не заметит момент, когда изменилась скорость, тем самым сохраняя приятные ощущения при езде.

Вариаторы достигают разгона в кратчайшие сроки. При этом стоя в пробках или на светофоре, автомобиль не будет непроизвольно глохнуть. Движение вверх по наклонной происходит без замедлений. Но часть автовладельцев негативно отзывается о вариаторах.

CVT не терпит нарушений правил эксплуатации. При несоответствующем вождении скоропостижный выход агрегата из строя гарантирован. Категорически запрещено водить агрессивно и подвергать машину нагрузкам. От водителя требуется полная аккуратность.

Замена масла в вариаторе проводится только специальной рабочей жидкостью, а цена его немаленькая. Помимо этого, после повышения пробега на 30 000 километров нужна замена фильтров. Их, как и другие запчасти вариаторной коробки передач, проблематично найти.

Установлены ограничения на мощность двигателя. Агрегат, превышающий 220 лошадиных сил, несовместим с вариаторами. Спорткары тоже обделены возможностью использования CVT – большая скорость приводит вариаторную КПП в негодность.

Буксировка также ограничена. Водителям нельзя надеяться на дружескую помощь при перемещении обездвиженного ТС с вариатором. Для этого придётся вызывать эвакуатор.

Принцип работы вариатора и его устройство

Бесступенчатая коробка плавно изменяет крутящий момент в заданных промежутках регулирования. Это достигается за счет ее особой конструкции, которая состоит из следующих компонентов:

  • вариатора;
  • механизма сцепления;
  • аппарата для передачи реверса;
  • процессора с исполнительным устройством.

В качестве автоматического сцепления выступают разные виды устройств. Без них крутящий момент сразу же передавался бы на колёса, а так указанный узел будет отвечать за плавную передачу движения. Сцепление может быть:

  • центробежным – технология «Transmatic»;
  • мокрым многодисковым – представители «Multimatic» и «Multitronic»;
  • электромагнитным — вариатор «Hyper»;
  • гидротрансформаторным.

Последний вид применяется на большинстве авто. Он обеспечивает плавную работу двигателя без рывков и продлевает жизнь вариатору. На высоких оборотах входит в режим полного зацепления, при котором исключается проскальзывание. Но часть его мощности может уходить в нагрев. А бывают случаи, что он перегревается, об этом становиться известно по зажигающейся красной лампочке на приборной доске.

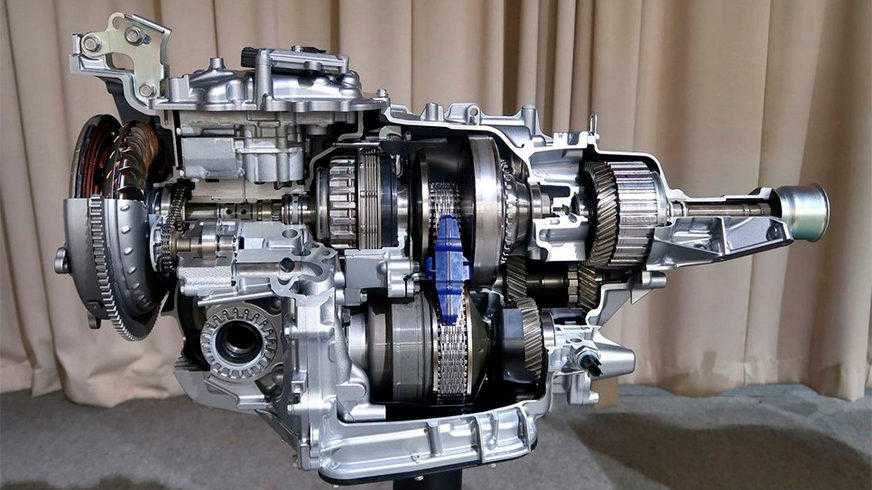

Устройство вариатора

Работа вариатора осуществляется с помощью электронного блока. Он отвечает за следующие функции:

  • управление сцеплением;
  • изменение передаточного отношения между валами вариатора;
  • контролирование работы планетарного редуктора;
  • обеспечение действия реверсивного аппарата.

К электронному блоку передается информация от множества датчиков. Поэтому его работа взаимосвязана с показателями оборотов двигателя, давления в шинах, ABS и т. д. Сбор информации фильтруется в аппарате, и он автоматически настраивается на нужное передаточное число.

Но вариаторы не могут самостоятельно производить задний ход авто, поэтому для этих целей предусмотрен планетарный редуктор. Принцип действия, которого схож с работой в автоматической коробке.

Водитель при управлении транспортом с CVT проделывает практически те же действия, что и при использовании АКПП. Но они немного упрощаются, он выбирает только режим, а остальное выполняет за него удобное устройство вариатора. Также оно позволяет повторить некоторые манипуляции, возможные в привычных КПП. Например, можно зафиксировать определенное передаточное соотношение. Некоторые водители не чувствуют разгона машины, и потому относят постоянную частоту оборотов коленвала к недостаткам аппарата, но к этому надо привыкнуть и со временем удобство бесступенчатой коробки станет очевидным.

Новое качество

Это невозможно описать, все обновления RAV4. Измененные платформы, шасси, кабины, система привода, оборудование … Одним словом — весь. С внешней стороны, глаза встречают совершенно новый силуэт.

Не меньше изменений произошло внутри. Ниже мы представляем изображение новой кабины с расширенным центральным туннелем и высоко расположенным мультимедийным экраном

Фотография, однако, не показывает чего-то гораздо более важного — явно улучшенного качества отделки

На приборной панели вы не найдете дешевого, жесткого пластика. Все его элементы были собраны должным образом, а ручки на консоли и ручки в передних дверях были покрыты мягкой резиной, чтобы не скользили в руках.

Другое дело, что для ручек во второй паре дверей уже не было приятной на ощупь резины, и багажная полка, вероятно, была создана другой командой инженеров. Мы находим там участки из твердого пластика, которые не соответствуют красиво отделанному интерьеру, а также довольно свободно прикрепленный пол и перегородка на боковой стенке багажника.

Когда появился и чем обусловлено появление вариатора

Данная разработка была запатентована в 18 веке. Активно же применять её стали в 1950-1980-хх годах. Использовали в технике, не обладающей такой мощностью как легковой автомобиль (с электрогенераторами, в бензопилах, снегоходах, станках, швейных машинках). Для ТС потребовалось изобрести совершенно иной механизм бесступенчатой трансмиссии. И со временем инженеры решили эту задачу.

Впервые бесступенчатая трансмиссия была установлена на голландские автомобили DAF, сопоставимые с мототранспортом в 1958 году. Позже, в конце 70-х, патент «по наследству» перешёл к Volvo. Концерн попытался усовершенствовать «скромный» вариатор (пойти по этому пути было проще, чем перестраивать всё производство). Ресурса усовершенствованной модели CVT хватало лишь на 30 тыс. км пробега. Спустя годы концерн отказался использовать вариатор в своих автомобилях.

CVT-автоматическая коробка передач для DAF 55, шасси снято с рамы

В 80-х вариатор использовали на автомобилях Ford (модель Ford Fiesta), Fiat (модель Fiat Uno), Subaru. И лишь Субару удалось победить главный недостаток вариаторов – их недолговечность (концерн использовал вместо эластичного ремня в конструкции CVT, толкающий металлосодержащий). Компания Subaru оснастила многие автомобили трансмиссией CVT собственного производства и до сих пор поставляет свою разработку другим производителям.

В 90-х стали устанавливать вариатор и на автомобили класса С (т.е. среднего класса, до этого устанавливался на недорогих и практичных класса В). И всё благодаря непрекращающимся поискам более совершенной конструкции вариатора.

Достоинства и недостатки

При рассмотрении особенностей вариаторной КПП необходимо понимать ее слабые и сильные места. К преимуществам CVT можно отнести:

  • Плавное изменение скоростного режима. В отличие от гидротрансформаторной коробки-автомат вариатор обеспечивает увеличение и уменьшение скорости без малейших толчков / рывков.
  • Повышенный срок службы мотора. При правильной эксплуатации, своевременной замене масла в вариаторе и выполнении других регламентных работ устройство обеспечивает плавную передачу момента на двигатель и тем самым продлевает его ресурс.
  • Более экономный расход горючего, благодаря высокому КПД механизма. В среднем коэффициент полезного действия больше на 7-10%, если сравнивать с классической коробкой-автомат.
  • Экологическая чистота механизма. В процессе работы вариаторная система выбрасывает в атмосферу меньше опасных компонентов (если сравнивать с другими «коробками»).
  • Быстрый разгон. Отсутствие рывков способствует экономии времени в момент набора скорости, что обеспечивает лучшую динамику для автомобиля.
  • Легкость управления. Достаточно выбрать нужный режим на ручке, чтобы начать движение.

Несмотря на преимущества, CVT имеет и ряд минусов:

  • Трудности обслуживания. Ремонт и замена вариатора — очень дорогостоящая операция, за которую берутся единицы мастеров. Иногда приходится обзвонить не одно СТО, чтобы найти подходящий вариант.
  • Высокая стоимость масла. Для заливки в CVT применяются специальные смазывающие составы, имеющие более высокую цену.
  • Раз в 100-150 тыс. километров требуется замена ремня, что является дорогим удовольствием.
  • Зависимость от электроники. Вариаторная КПП в процессе работы получает сигналы от многих датчиков. Если какой-то из них сбоит, система будет работать неправильно, а это ведет к необходимости ремонта вариатора и дополнительным расходам.
  • Сравнительно небольшой ресурс. Вариаторная коробка не любит большие нагрузки, поэтому выходит из строя быстрей МКПП. В частности, для нее может оказаться критичной буксировка в снегу или грязи.
  • Повышенный риск поломки из-за неправильной эксплуатации.

Производители постоянно работают над совершенствованием вариатора и устраняют недостатки. Многие слабые места, связанные с низкой надежностью, остались в прошлом. Но ресурс устройства во многом зависит от самого автовладельца и следования ряду правил.

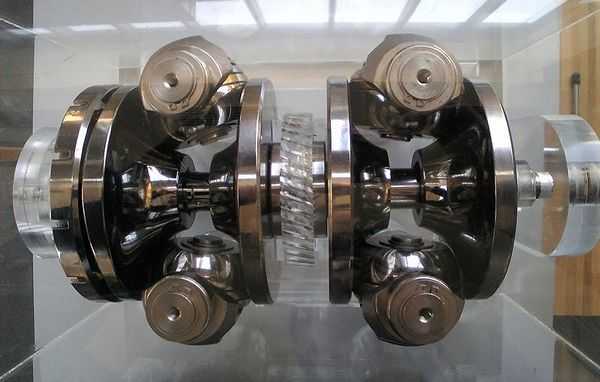

Секреты тороидного вариатора

Конструктивно данный тип коробки исключает применение ремня или цепи, здесь момент передается роликом, который находится между двумя сферическими поверхностями. Одна из них ведущая, а вторая – ведомая. Силы трения выступают основой системы.

Скорость ведомого колеса зависит от угла поворота ролика. В случае, когда ролик стоит горизонтально, оба колеса вращаются с одинаковой скоростью. При повороте ролика происходит изменение передаточного числа.

Концерн Nissan комплектует свои Cedric бесступенчатой трансмиссией Extroid. В системе задействованы гидравлика и электронное управление. Для изготовления деталей этой муфты применяются дорогостоящие материалы и технологии, но инженеры надеются добиться снижения себестоимости продукта.

Основные недостатки CVT JF015E

Гидроблок вариаторной коробки считается наиболее проблемным и уязвимым местом. Если в предыдущей трансмиссии JF011E достаточно было выполнить промывку узла, то в случае с гидроблоком JF015E ситуация более тяжелая, поскольку здесь вместо обычных соленоидов установлены сложные соленоиды-регуляторы. Отчасти по этой причине данную модель вариатора называют самой ненадежной. Эти соленоиды боятся грязного масла, промывка иногда помогает, но чаще всего – замена. Если в поддоне много стружки, они гарантированно выйдут из строя, причем их не каждый раз можно заменить. Обычно проблема решается покупкой нового или б.у. гидроблока.

Единственный верный способ обезопасить себя от неприятностей, связанных с преждевременной покупкой дорогостоящего гидроблока, это своевременно менять трансмиссионное масло. Основываясь на практике ремонта JF015E, можно с уверенностью сказать, что регулярная диагностика и поездка в СТО при первых симптомах поломки – лучший способ предотвратить поломку вариатора. Если появились пинки, рывки автомобиля в начале движения или с набором скорости, стоит сразу отправиться в специализированную мастерскую, где специалисты осмотрят и выполнят диагностику трансмиссии. Затраты на замену ATF и чистку поддона несопоставимо низкие в сравнении с покупкой гидроблока.

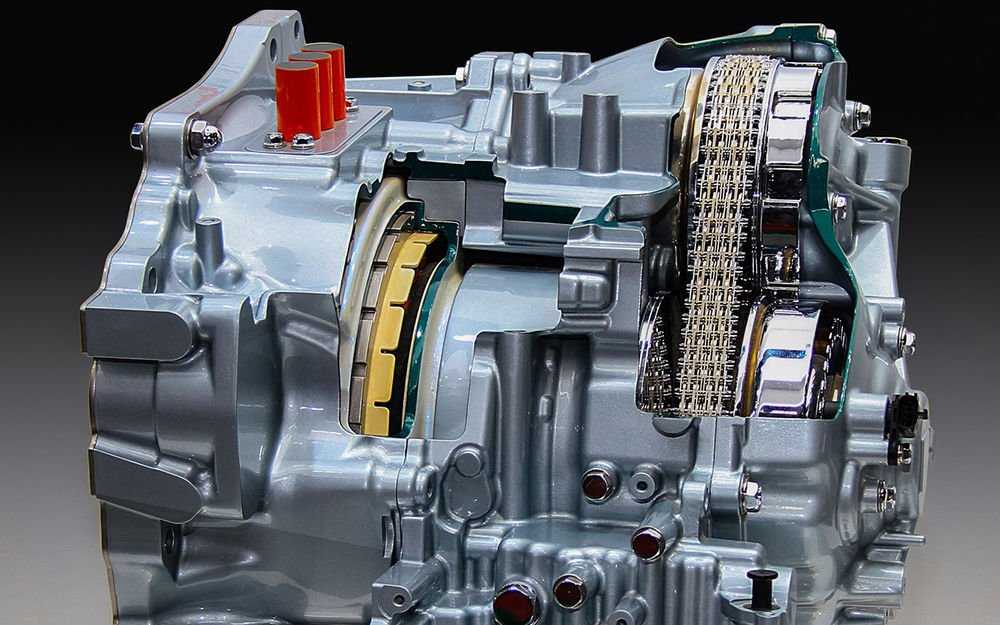

Вариатор оснащен толкающей металлической цепью (или ремнем, кто как называет) с девятью лентами. Цепь, вопреки распространенному мнению, довольно надежная. Встречаются экземпляры авто, прошедшие 180-200 тыс. км без одной замены цепи. Есть два типа цепи для этого вариатора – стандартный (Bosch 901068) и усиленный (Bosch 901064) на двенадцать стальных лент. Цепь – типичный расходный материал для всех коробок передач Jatco. Узел не любит холодное и грязное масло. Если не придерживаться простых рекомендаций по эксплуатации авто с вариатором, цепь начнет проскальзывать и повредит конуса. Она меняется при условии, если его стальные ленты вытянулись или сточились зубцы. Новый экземпляр обойдется примерно в 20 тысяч рублей.

Вариатор

Вариатор (CVT) — вариант бесступенчатой трансмиссии, в процессе работы которой не происходит переключения передач. Простейшие модели вариатора использовались на мельницах, затем — на различных станках. Легковые автомобили стали оснащаться вариаторами во второй половине XX столетия, а расцвет бесступенчатой трансмиссии наступил уже в XXI веке.

Краткий обзор

Существует немало разновидностей вариаторов, в легковом автомобилестроении чаще всего встречаются следующие разновидности:

  • клиноременная трансмиссия;
  • клиноцепная трансмиссия

Клиноременной вариатор — самая распространенная разновидность вариатора на сегодняшний момент. Крутящий момент от движка в них передается с помощью трапециевидного металлического ремня. Ремень надевается на два шкива — один ведущий, передающий усилия от силового агрегата, и один ведомый, передающий усилие к колесам. Изменение диаметров шкивов изменяет передаточные числа, примерно соответствующие диапазонам обычных передач в коробке. Принцип работы клиноцепной трансмиссии схож, однако в них ремень меняется на цепь.

Плюсы и минусы

Вариатор имеет множество преимуществ по сравнению с МКПП и даже гидромеханическим автоматом. Однако отдельные недостатки конструкции не дают ему полностью вытеснить другие варианты трансмиссий.

К положительным качествам вариатора относятся следующие преимущества.

Высокий КПД трансмиссии. У вариатора нет расходов мощности на переключение передач, так что используется больший объем мощности, поступающий от двигателя.
Меньший расход топлива — этот плюс вытекает из предыдущего. Для достижения нужных показателей скорости вариатор использует меньший объем бензина.
Большая экологичность — меньший расход топлива определяет и меньшее количество вредных выбросов в выхлопе автомобиля.
Плавный разгон с лучшими показателями ускорения. Вариатор позволяет быстрее разгонять машину, так как нет затрат времени на переключение передач. Так что по динамическим характеристикам вариатор выигрывает и у МКПП, и уж тем более у коробки-автомат.
Отсутствие рывков. Так как у вариатора нет передач, то движение происходит плавно. Ускорение на автомобиле с вариатором напоминает езду на электромобиле или, например, троллейбусе. Это обеспечивает максимальный комфорт езды на машине с вариатором.
Дополнительный, но немаловажный плюс — отсутствие отката назад при трогании на неровной поверхности

Автомобиль с вариатором не заглохнет при трогании на горке и не откатится назад, что особенно важно для начинающих водителей.

Однако есть у вариатора и немало минусов, из-за которых он проигрывает другим типам трансмиссий.

  1. Вариатор невозможно установить на двигатели большой мощности — клиноременная или клиноцепная трансмиссия не способна передавать крутящий момент от двигателей мощностью более 220 л. с.
  2. Несмотря на хорошие динамические характеристики вариатор не подходит для спортивного типа езды. Он «не любит» высоких оборотов двигателя, резких ускорений, пробуксовок и т. д.
  3. Недостаточная надежность конструкции — наличие большого количества электроники приводит к усложнению системы. Поэтому поломка вариатора — достаточно распространенное явление. Кроме того, ремонт вариатора обходится дорого, к тому же настоящих специалистов по подобному типу трансмиссии не так много.
  4. Меньший ресурс коробки — ремень вариатора рекомендуется менять после пробега в 150 тыс. км вне зависимости от его физического износа.
  5. Требовательность к обслуживанию. Вариатор можно заправлять только оригинальным трансмиссионным маслом, которое обходится дороже аналогов.
  6. Вариатор не позволяет буксировать прицеп или другой автомобиль.

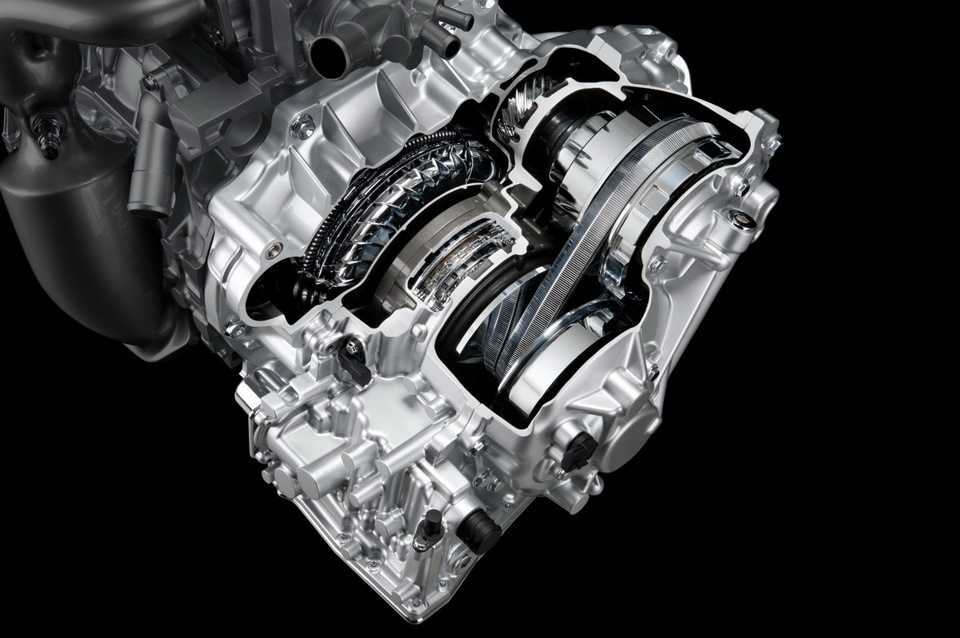

Современный клиноременный вариатор

В современной конструкции КПП CVT применяются шкивы из сверхпрочного металла, а ремень – не эластичный жгут, а наборная лента из износостойкого металла (собирается из полосок, которые скрепляются между собой скобами). На ремень наносят специальное покрытие, защищающее от износа и проскальзывания.

Один из шкивов является ведущим. Он соединён с коленчатым валом двигателя (который служит преобразователем энергии, получаемой в результате сгорания топлива, в энергию вращения). Ведомый шкив соединен с колёсами авто. Шкивы имеют переменный диаметр (грани обода расходятся и сходятся, тогда ремень проходит уже не внутри, между ними, а поверх).

При небольшой скорости движения автомобиля диаметр ведущего шкива имеет минимальные значения, а ведомого – максимальные. При средней скорости диаметр одинаковый. При максимальной – размер ведущего увеличивается, а ведомого уменьшается. Изменяя размеры шкивов, изменяем передаточное число.

Механизмом «руководит» электронная система, опираясь на информацию с многочисленных датчиков (об оборотах вала, о вращении колес, сведения с самой трансмиссии).

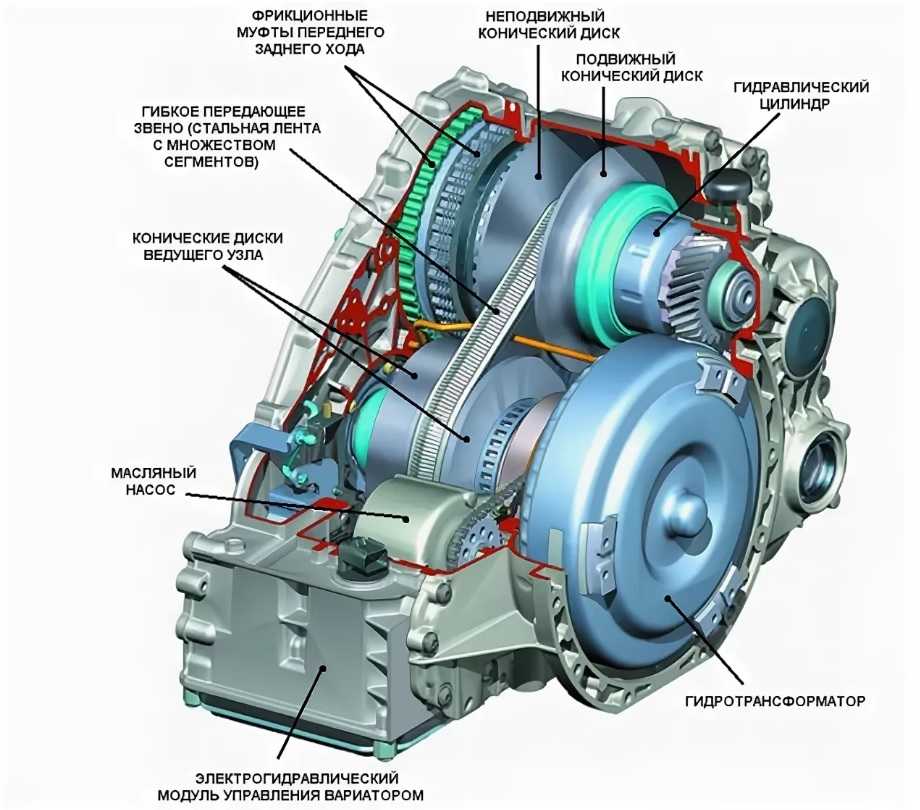

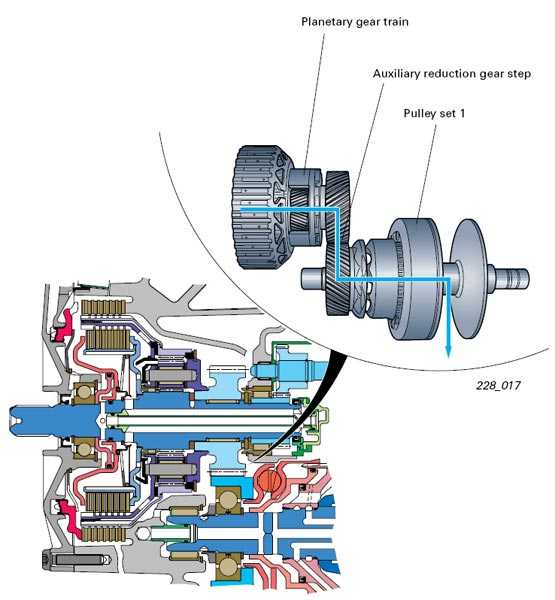

Основные элементы вариатора

Шкивы и ремень являются лишь частью конструкции современных вариаторов и называются клиноременной передачей. Строение CVT (бесступенчатой коробки передач) гораздо сложнее, в корпусе агрегата предусмотрено немало других элементов.

Вспомним, что нам уже известно. Крутящий момент от двигателя передается на первичный вал, а затем на ведущий шкив. В этом процессе может быть задействован гидравлический трансформатор (предусмотрен не во всех моделях). Гидротрансформатор отсоединяет трансмиссию от двигателя, через него передается усилие от вала к шкиву.

После гидротрансформатора усилие переходит на ремень, а с него на ведомый шкив. Далее при помощи планетарного редуктора момент переходит на вторичный вал. И машина движется вперед. Чтобы автомобиль двигался назад, запускается планетарный механизм или режим заднего хода (изменяет направление вращения вала).

В конструкции предусмотрен и дифференциал, который распределяет нагрузку по колёсам (на дифференциал крутящий момент передается от промежуточного вала).

Электронная система, которая руководит всеми процессами внутри CVT, считывает информацию с датчиков и изменяет режим работы CVT. Датчики установлены там, где можно быстро получить сведения о скорости вращения валов, о температуре рабочей жидкости, о положении селектора (ручки КПП). Электроника учитывает нагрузку на двигатель, скорость движения авто, положение педали газа и многое другое.

В некоторых моделях вариаторов предусмотрена возможность ручного переключения скоростей, ступенчато, как на АКПП. В других могут присутствовать лишь спецрежимы: «спортивный», «экономичный».

Все описанные элементы помещены в один корпус.

Рабочая жидкость

Диаметр шкива изменяется за счет перемещения дисков. Перемещение оказывается возможным благодаря давлению рабочей жидкости – масла (гидравлическая система). Но это утверждение справедливо лишь в отношении ведущего шкива. На ведомом диски перемещаются от натяжения ремня и за счет возвратной пружины.

Для CVT разработано специальное масло. Жидкость проявляет фрикционные свойства (помогает уменьшить силу трения и износ трущихся поверхностей) при своей рабочей температуре (60-70 градусов выше нуля).

При движении со скоростью более 150 км/ч масло перегревается (рабочая температура возрастает до +80 градусов). Перегрева допускать нельзя, он негативно сказывается на сроке службы вариатора (CVT). Охлаждают жидкость с помощью дополнительно установленного маслоохладителя (радиатор).

Необходимо следить за уровнем масла: если количество слишком уменьшиться, ремень будет проскальзывать. И, чтобы не допустить засорения, менять жидкость необходимо каждые 60-150 000 км (раз в пять лет).

Вариатор

В чем принципиальная разница между вариатором и автоматом:

  • нет переменных передач;
  • максимально используется крутящий момент двигателя.

Популярная конструкция CVT — клиноременная передача с гидротрансформатором. В вариаторах Audi ремень заменён цепью.

Как работает вариатор

Вариатор плавно меняет передаточное отношение за счёт изменяемых диаметров валов. Ведущему валу малого диаметра нужно провернуться 2 — 3 раза, чтобы ведомый вал большего диаметра сделал один оборот. Валы соединены ремнём, по которому передаётся момент. И вот как это происходит.

На вал насажен шкив. Он состоит из двух конусных дисков, обращенных друг к другу сторонами малого диаметра. Расстояние между дисками сужается или расширяется под действием гидравлики. Изменение шкивов на разных валах происходит синхронно.

В коробке CVT установлен стальной ремень, выполненный из лент, соединённых стальной пластиной в виде бабочки. Бабочка придаёт ремню клиновидную форму в разрезе. Боковой поверхностью ремень касается шкива. Когда конусы сдвигаются, ремень под воздействием центробежных сил выталкивается. В этот момент второй шкив раздвигается, и ремень утопает. Таким образом ведущий шкив передает момент ведомому шкиву. Реализовать задний ход через шкивы нельзя, эту задачу решает планетарный механизм.

Система сцепления в вариаторе реализована с помощью гидротрансформатора, аналогичного АКПП. ГДТ также регулирует привод ведущего шкива.

Что может ломаться

Вариаторной передаче свойственны те же проблемы, что и автомату, если не менять масло после 50 000 км пробега.

Отличие поломок вариатора от автомата связано с работой ременной передачи. Агрессивная езда и жёсткая эксплуатация коробки приводят к растягиванию ремня. Грязное масло стачивает боковые пластины. В результате на конусах остаются задиры от царапающих зубцов, что ведёт к быстрому износу и дорогому ремонту.

Достоинства вариаторной коробки

Параметры, по которым бесступенчатый вариатор лучше автомата, сведёны в таблицу.

Параметр

Описание

КПД и разгон Потери мощности двигателя в CVT минимальны, автомобиль быстро разгоняется и поддерживает постоянные обороты, особенно заметно на средних скоростях 50 — 60 км/ч.
Расход топлива и масла Масляный насос потребляет 5 — 7 л, расход бензина в смешанном цикле 7 — 8 л/100км.
Экологичность Меньше топлива — меньше вредных выбросов.
Комфорт Вариатор разгоняется плавно из-за отсутствия ступенчатого переключения передач.
Управление, защита двигателя Электроника подбирает режим работы, который уменьшит износ и увеличит ресурс деталей.

Вариатор на кроссовере обеспечивает максимальный комфорт движения, если помнить, что это не внедорожник.

Недостатки вариатора

Популярность вариатора находится на низком уровне, что влияет на стоимость ремонта и комплектующих. Так, цена за новый ремень выше 20 000 р., а механики советуют его менять через 100 — 150 000 км, не дожидаясь полного истирания. Найти мастера, который возьмётся за разборку CVT, сложно, особенно в малых городах.

Другие недостатки вариатора:

  1. Коробке нужно оригинальное дорогое масло. Аналоги не допустимы.
  2. Вариаторы не устанавливают на силовые агрегаты мощностью свыше 200 л.с. Высокие нагрузки изнашивают приводной ремень.
  3. CVT работает с равномерным гулом. Водитель не чувствует переключения передач, что для некоторых является психологически некомфортным.
  4. Ответственная электроника при небольшой поломке детали или недостаточного давления масла переводит вариатор в аварийный режим или отключает его.
  5. Длительное движение на предельно высокой или низкой скорости нагружает ремень.

Срок службы вариаторной коробки

Вариаторы ходят 150 000 км. В этот момент можно быстро разочароваться, но известны случаи, что коробка служила по 300 000 км. Разница зависит от отношения автовладельца к своей машине: регулярность техобслуживания, манера езды, соблюдение правил эксплуатации.

Виды клиноременных вариаторов

Приблизительно в конце 50-х годов прошлого века из всего многообразия передач в бесступенчатой трансмиссии наибольшее распространение нашла клиноременная и тороидная. Уже спустя пятнадцать-двадцать лет от тороидной передачи решено было отказаться – на передний план вышел клиноременной вариатор. Им оснащали некоторые модели автомобилей от Fiat и Ford (коробка Transmatic). Кстати, подобные вариаторы часто с незначительными доработками практически все концерны называли по-своему. Вот например:

  • Вариатор Multidrive производится концерном Toyota;
  • Почти аналогичные Xtronic и Hyper выпускает Nissan;
  • Не отстает от японцев и Mercedes-Benz со своим Autotronic;
  • Вариаторы Durashift CVT и Ecotronic выпускает Ford.

Тороидные вариаторы постепенно уходят в прошлое – ими оснащали некоторые модели транспорта от Nissan (Skyline, Gloria). Коробка передач этих автомобилей получила название Extroid. Это довольно интересная трансмиссия, работа над которой прекратились с начала 2000-х годов. Мы же сосредоточимся именно на клиноременных вариаторах как на наиболее распространенных и востребованных. Коробка вариатор включает в себя:

  • Механизм передачи момента и разъединения агрегата от двигателя при нейтральном положении;
  • Механизм обеспечения движения задним ходом;
  • Управляющую систему;
  • Вариаторную передачу.

Запчасти на nissan primera

Прокладка пробки поддона двигателя 1.6 GA16DS Что касается передачи крутящего момента, то она может осуществлена посредством различных механизмов. Собственно, по этим механизмам и можно отличить одну коробку-вариатор от другой. Например:

  • Transmatic. Используется центробежное автоматическое сцепление;
  • Multimatic, Multitronic. Используется многодисковое мокрое сцепления;
  • Hyper. В основе механизма электромагнитное сцепление от электронным управлением;
  • Autotronic, Multidrive, Lineartronic, Xtronic, Ecotronic, Extroid. Используется гидротрансформатор. Такой механизм используется в наибольшем числе вариаторов.

Возвращаясь к устройству бесступенчатой трансмиссии из предыдущего раздела, уточним: далеко не все CVT оборудованы гидротрансформатором, однако большая часть подобных агрегатов все же его имеют. Гидротрансформаторные коробки передач очень похожи на обычные коробки-автоматы. Отчасти их популярность обусловлена тем, что автоконцерны уже долгое время работали с гидротрансформаторами – особенности эксплуатации, неисправности и обслуживание этих устройств и так были хорошо известны, а значит, нет смысла отказываться от них в пользу, например, исключительно мокрого или электромагнитного сцепления.

Выводы

Когда речь заходит об автомобилях, на которых действует бесступенчатая передача крутящего момента, возникает повод для негативных оценок. Причина – узел требует регулярного обслуживания, а ресурс его невелик. Вопрос о том, покупать ли авто с CVT, каждый решает самостоятельно. У трансмиссии есть преимущества и изъяны. В заключение можно дать предупреждающий комментарий – при покупке б/у авто, на котором стоит вариаторная коробка, нужно быть предельно внимательным. Владелец подержанной машины может скрыть особенности эксплуатации, а вариатор в этом плане – чувствительный вариант механической передачи.

Выводы

Выбирая тип трансмиссии автомобиля необходимо знать, что коробка передач CVT обладает очень хорошей плавностью хода и прекрасной динамикой. В то же время, она не приемлет резких и агрессивных действий со стороны водителя, а также обладает большой прихотливостью к обслуживанию. Исходя из этого, вариатор подходит для людей аккуратных и бережливых, любящих динамичный стиль вождения, но без спортивных режимов с грубыми элементами в виде резких торможений и максимальных внезапных ускорений.
