Ремонт передней подвески

Замена переднего нижнего рычага подвески Дэу Матиз (Daewoo Matiz), фото и видео инструкция

На ремонте у нас находится автомобиль Дэу Матиз (Daewoo Matiz), 2011 года выпуска, с двигателем 0.8 литра, механической коробкой передач, на котором необходимо заменить передний нижний рычаг подвески. Покажем вам подробную фото и видео инструкцию как это сделать своими руками.

Также будут замене втулки стабилизатора, которые стоят со стороны рычага. Работу удобнее всего производить на смотровой яме или подъёмнике, но при желании можно обойтись и домкратом. Поднимаем машину, скидываем колесо. Вытаскиваем шплинт:

Сделать это можно при помощи отвёртки и пассатижей. Головкой на 17 отворачиваем гайку крепления:

При помощи головкой на 14 выкручиваем болт шаровой опоры:

При помощи головок на 14 и 10 откручиваем крепления траверсы:

Головкой на 14 откручиваем передний болт крепления шаровой опоры:

С этим болтом у нас возникла проблема он прокручивается вместо со втулкой сайлентблока. Открутить его не получилось, только разрезать, при помощи сабельной пилы и дрели. Проблема закисших намертво болтов в Дэу Матиз довольно распространена, будьте к ней готовы, запаситесь запасными болтами и специальными инструментам.

Берём новый рычаг, у нас он фирмы CTR артикул CQD-1, номер нового болта рычага 96318940, болт шаровой 94500853. Рекомендую сразу запастись медной смазкой, чтобы смазать всю резьбу, болты, и сайлентблоки, чтобы в дальнейшем у вас не возникало проблем с откручиванием и прикипанием. Производим установку рычага:

Вот этот болт затягиваем на опущенной машине или как в нашем случае пожимаем шаровую гидро-опорой:

Заодно ставим новые втулки, они у нас фирмы CTR, артикул детали CVKD-13.

Видео замена переднего нижнего рычага подвески в Дэу Матиз:

Резервное видео как заменить передний нижний рычаг в Daewoo Matiz:

Видео о замена шарового рычага на матизе:

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Про трудности замены шарового рычага передней подвески на Матизе известно наверное всем владельцем данного автомобиля кто привык устранять все его не исправности самостоятельно. Некоторые нюансы про то как может обстоять замена рычага Matiz своими руками можно увидеть на нашем видео ранее, в данном случае же можно еще более наглядно и подробно о проблеме с шаровым рычагом передней подвески смотрите на видео.

Рычаги на Матизе ходят достаточно долго, что как раз и является главной проблемой, ведь за это время сильно закисает болт крепления, а все из-за отсутствие смазки, болт на заводе закручивается насую. И если когда нибудь вам придется менять шаровую опору, сайлентблок или просто погнутый рычаг, то придется либо пытаться отмачивать ведэшкой болт крепления рычага, либо использовать болгарку.

С откручиванием гаек продольной тяги, болтов крепления шаровой, наконечника рулевого крепления и болта крепления стабилизатора возникнуть не должно если все хорошо зачистить карщеткой и обработать проникающей смазкой.

Придерживаясь всех рекомендаций можно обойтись хорошим воротком и грамотным методом откручивания этой проблемной гайки. Наглядно всю процедуру замены шарового рычага Daewoo Matiz, с очень полезными советами и замечаниями, смотрите на видео.

>

Схемы электрооборудования Дэу Матиз:

1. Нумерация контактов в электрических разъёмах:

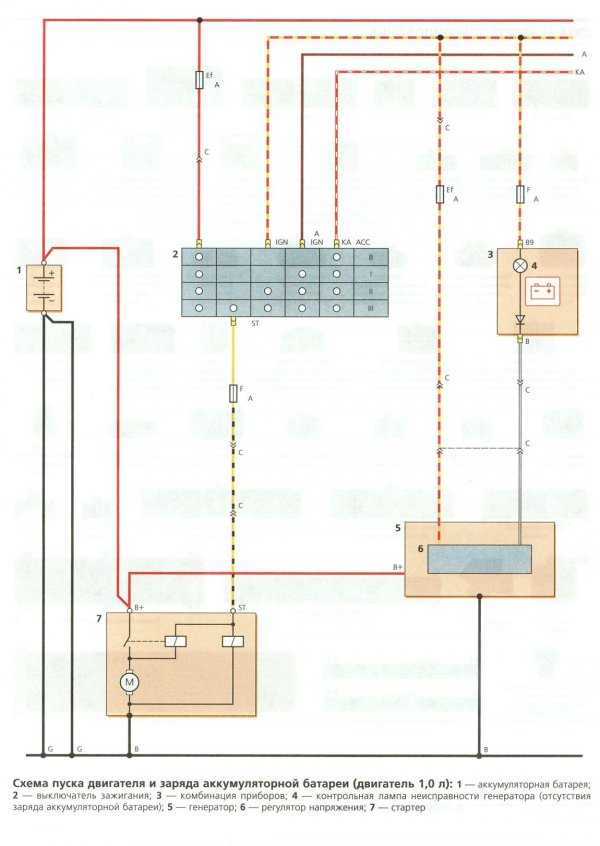

2. Схема пуска двигателя Daewoo Matiz 1,0 л и зарядка АКБ:

3. Электросхема пуска двигателя и соединений генератора (двигатель 0,8 л):

4. Система управления двигателем 1.0 л:

8. Электросхемы системы управления двигателем Daewoo Matiz 0.8 л:

11. Схема электрооборудования Дэу Матиз: лампы света заднего хода, сигналы торможения, габаритный свет и фонари освещения номерного знака:

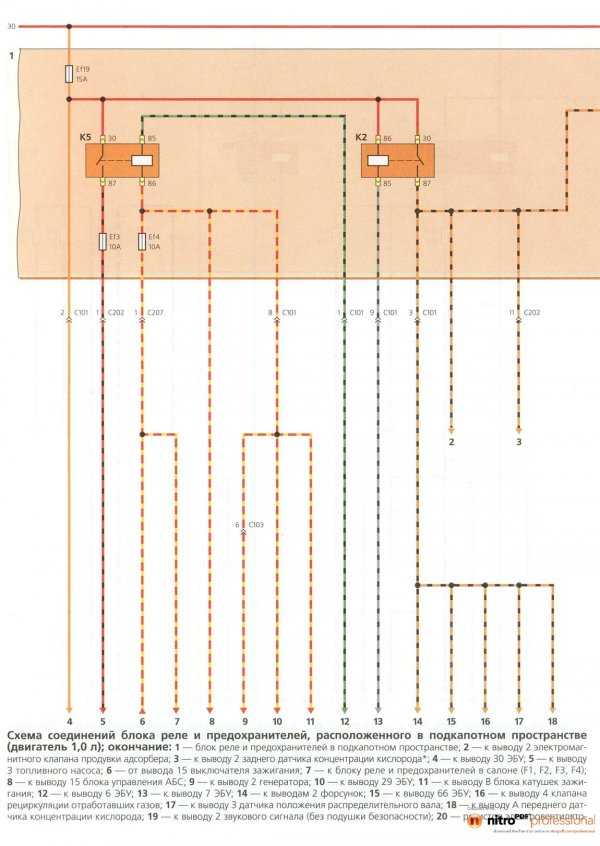

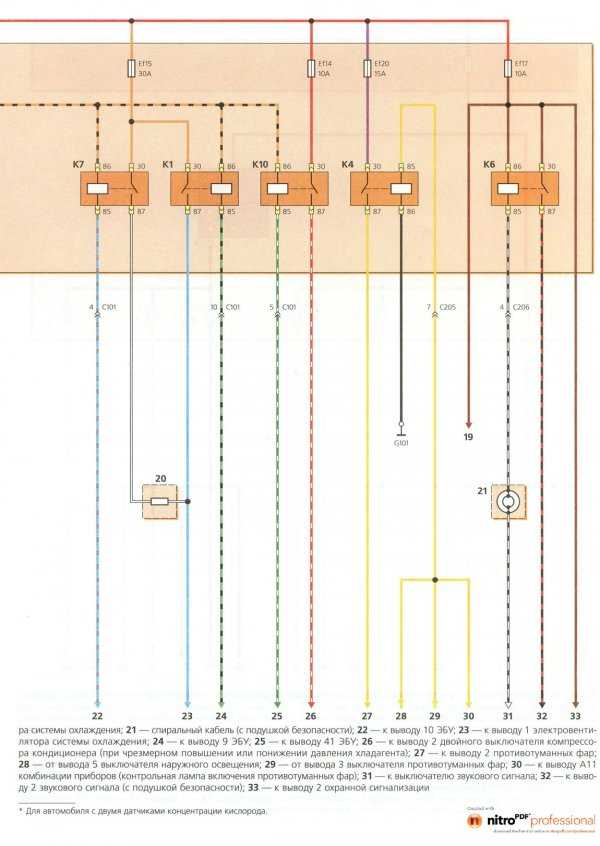

12. Соединения блока реле и предохранителей, расположенного под капотом автомобиля (двигатель 1.0 л):

16. Соединения блока реле и предохранителей, расположенного в салоне авто (двигатель 1.0 л):

18. Схема соединений реле и предохранителей (двигатель 0.8 л):

19. Электросхема соединений комбинации приборов Daewoo Matiz 1,0 литра:

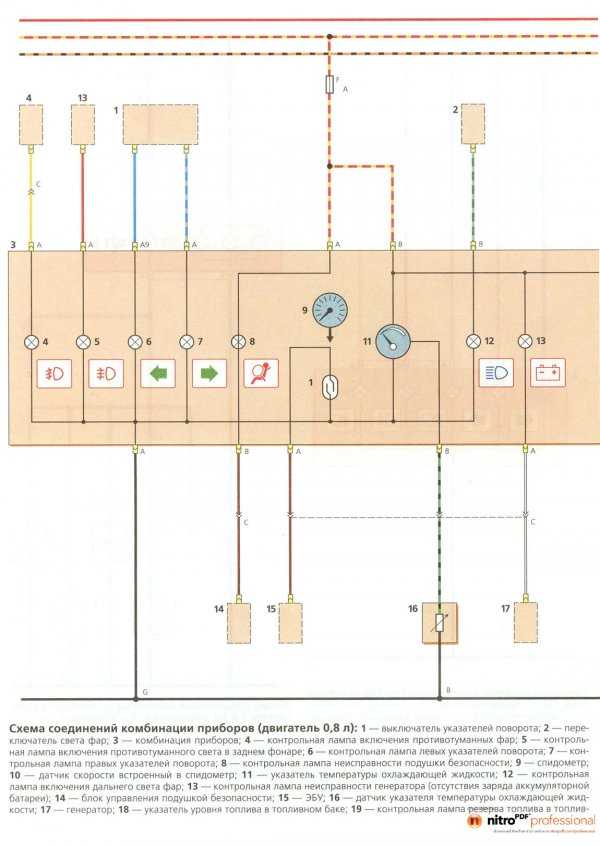

22. Соединения комбинации приборов авто с двигателем 0,8 литра:

24. Включение подсветки панели и комбинации приборов (0,8 л):

25. Включение света фар и регулятора направления пучков света фар (1,0):

26. Электрическая схема включения фар Дэу Матиз 0,8 л:

27. Включение регулятора направления пучков света фар машины (0,8):

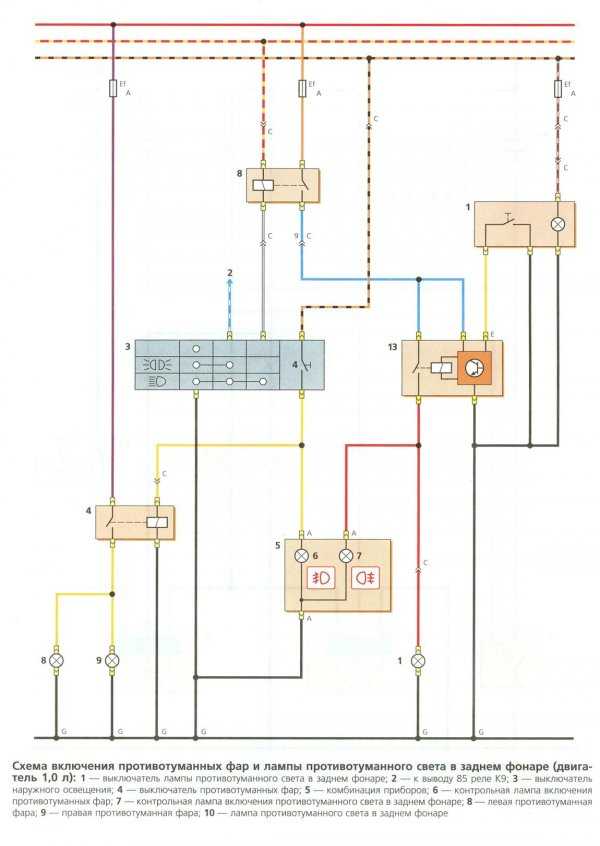

28. Схема включения противотуманных фар и ламп противотуманного света в заднем фонаре (1,0):

29. Электросхема Daewoo Matiz 0,8 литра для включения противотуманных фар и противотуманок в заднем фонаре:

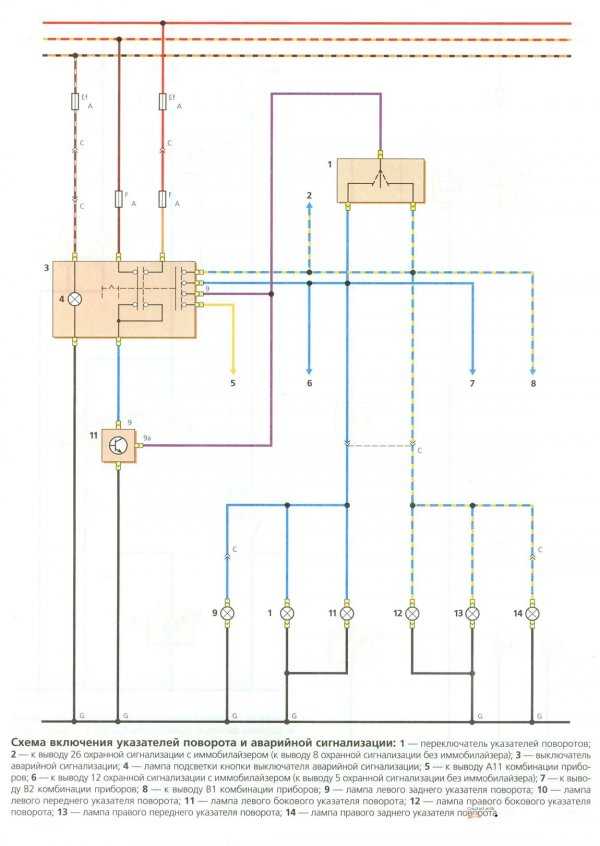

30. Указатели поворота и аварийной сигнализации, электросхема:

31. Схема работы лампочек освещения салона и багажника, а также включение электростеклоподъемников передних дверей:

32. Электрическая схема очистителей и омывателей ветрового и заднего стекла Дэу Матиз:

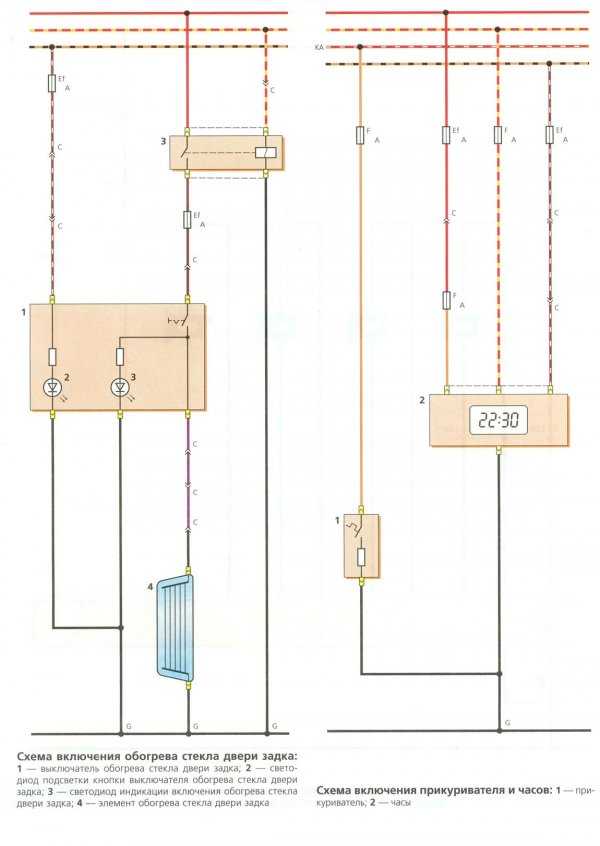

33. Обогрев стекла двери задка авто и схема прикуривателя и часов:
