Установка и подключение доводчика стекол на лада веста

Настройка системы

Pandora dxl 3500 поддерживает настройку с помощью кнопки Valet, а также при помощи компьютера через USB-кабель, что намного удобнее.

Для того чтобы настроить систему с помощью ноутбука, подключим его к базовому блоку через мини-USB порт. После — вводим Пин-код с помощью кнопки Valet, причем световой индикатор будет после каждой цифры выдавать короткий сигнал, а после верного ввода всех цифр он выдаст несколько красно-зеленых вспышек.

Обновление ПО

После этого нужно обновить прошивку. Для этой операции Вам нужна программа DXL Loader, которую скачиваем отсюда:

https://alarmtrade.ru/service/prog/

Для установки новой прошивки в меню программы нажимаем «загрузить», после — «загрузка прошивки», и далее назначаем путь для новой версии.

Обновление ПО

В процессе обновления не выключаем компьютер и не вынимаем USB-кабель.

Настройка системы

Когда с этим закончили, можно начинать программирование системы, которое, хотя и сильно упрощено, потребует от Вас немало внимательности. Например, доводчик программируется в меню.

Включаем функцию «Комфорт»

После завершения программирования системы, сохраните изменения в настройках.

Сохранить настройки

Все, монтаж и настройка окончены, устанавливаем облицовки дверей и переднюю панель на место, не забываем подсоединить минусовую клемму аккумулятора.

Что делать если не работает доводчик стекол

Режим «прозвонки» на мультиметре

Иногда возникают ситуации, когда модуль доводчика стекол перестает работать. К сожалению его ремонт вряд ли возможен, и при его выходе из строя целесообразнее купить и установить новый. Особенно, учитывая его невысокую цену. Однако перед тем, как поставить «смертельный» диагноз устройству, все же попробуйте проверить работу всей схемы.

В первую очередь необходимо «прозвонить» питающие и сигнальные провода с целью выяснения их целостности. Выполнить это можно с помощью тестера. Помните, что в электросети стандартного легкового автомобиля напряжение составляет 12 В постоянного тока. Поэтому прибор необходимо включить в соответствующий режим (в английской аббревиатуре постоянный ток обозначается как DC). Для «прозвонки» проводов мультиметр устанавливают в режим измерения сопротивления или в специально предназначенный для этого режим (на моделях, оборудованных звуковым динамиком, обозначается изображением музыкальной ноты, звуковых волн или динамика).

Проверка предохранителя

Проверить предохранитель можно двумя способами — измеряя напряжение в цепи или его сопротивление. В первом случае алгоритм действий будет следующим:

Проверка предохранителя мультиметром

  1. Устанавливаем мультиметр в режим измерения постоянного напряжения (DC) с пределом около 20 В (зависит от модели мультиметра).
  2. Включаем зажигание.
  3. Одним щупом прикасаемся к «приходящему» контакту (на который приходит «+» от аккумулятора), а вторым к «массе» в блоке предохранителей или попросту к корпусу машины.
  4. Если на «приходящем» контакте напряжение есть, то на экране мультиметра вы увидите значение напряжения 12 В (оно может колебаться в пределах 2. 3 В в одну или другую сторону). Если же на «приходящем» контакте напряжения нет, то необходимо искать обрыв цепи от блока предохранителей до аккумулятора.
  5. Если напряжение на предохранитель приходит, то нужно проверить «отходящий» контакт. Для этого одним щупом прикасаемся к нему, а другим к «массе». Если напряжение есть, значит, предохранитель целый, в противном случае он вышел из строя.

Проверка предохранителя путем измерения сопротивления выполняется по следующему алгоритму:

  1. Установить мультиметр в режим измерения сопротивления или «прозвонки» (второй режим предпочтительнее, однако он есть не на всех моделях мультиметров).
  2. При выключенном зажигании демонтировать предохранитель из его посадочного места.
  3. Одним щупом прикоснуться к одному контакту предохранителя, а другим к другому.
  4. Если предохранитель целый, то значение сопротивления будет равно 0, в режиме «прозвонки» мультиметр подаст звуковой сигнал. Если же предохранитель перегорел, то значение сопротивления будет равно бесконечности, а в режиме «прозвонки» звуковых сигналов не последует.

В случае, если корпус предохранителя выполнен из прозрачного пластика, то можно оценить его состояние визуально. В работающем предохранителе проволока, находящаяся внутри, будет целая, а в вышедшем из строя — разорванная.

Проверка цепи

Если предохранитель целый, то следует проверить цепь питания за ним. В данном случае невозможно дать однозначных рекомендаций, поскольку все зависит от конкретной модели доводчика, метода монтажа проводов, модели машины и так далее. Для начала вы должны визуально осмотреть целостность изоляции и непосредственно проводов, которые идут от блока доводчика до электропривода стеклоподъемников. Осматривать нужно тщательно, особенно в местах, где провода стянуты в жгуты пластиковыми стяжками, а также на их изгибах. Проверьте, не перетерся ли какой-нибудь из них.

Если визуальный осмотр не дал результатов, то необходимо «прозвонить» цепь. Делается это также с помощью мультиметра. Приблизительный алгоритм действий:

  1. Образно разделить цепь от модуля доводчика до кнопок управления на несколько участков.
  2. На каждом из этих участков «прозвонить» провода питания и управления (если с некоторыми проводами сделать это невозможно, то стоит ограничиться визуальным осмотром).

В случае, если вы визуально или с помощью мультиметра нашли повреждение на проводах, попытайтесь отремонтировать их. В случае повреждения изоляции можно воспользоваться изолентой или термоусадкой. Если провод оборвался — смонтируйте новый (с аналогичной площадью поперечного сечения).

Подключение доводчика стеклоподъемников к сигнализации. Делаем все правильно »

Подключение доводчика стеклоподъемников к сигнализации. Делаем все правильно

Большая часть современных автомобилей выпускается уже с установленными доводчиками, такое устройство представляет собой небольшой автоматизированный механизм, который осуществляет закрытие окон при постановке на охранный режим.

На автомобильном рынке существует два вида

таких доводчиков: простое устройство, и устройство, обладающее широким спектром функций. Обычный — простой доводчик осуществляет только подъем стекла при постановке авто на охранный режим, на данной операции его функции заканчиваются.

Подключение доводчика стеклоподъемников к сигнализации простого типа можно осуществить самостоятельно, самое главное следовать нарисованной в инструкции схемы расположения контактов. В отличии от простых доводчиков, многофункциональные устройства могут выполнять очень широкий спектр работ:

Открывание или закрывание стекла всего лишь в одно касание. Кроме этого возможна и работа по стандартной схеме — когда кнопка удерживается зажатой, пока не закончится подъем стекла;

Существует возможность для осуществления управления парой стекол в одном каком-то направлении, или же в противоположном;

Когда автомобиль находится в режиме охраны, все кнопки стеклоподъёмников — заблокированы

. В этом случае открывание внутри исключено;

В таком устройстве установлена специальная функция, которая осуществляет остановку подъема, в случае появления препятствия на пути движения стекла. Также есть возможность отключить эту опцию;

Установка доводчика стекол

В комплектацию устройства при покупке обязательно входит схема подключения доводчика стекол. Поэтому все дальнейшие работы необходимо выполнять в точном соответствии с ней. Непосредственно блок доводчика стекол можно устанавливать в любом месте в салоне автомобиля. Чаще всего его монтируют под обшивкой дверей или под передней панелью. Главное, что в данном случае необходимо учесть, это надежную защиту прибора от попадания на него влаги.

Для работы вам понадобятся следующие инструменты:

  • крестовая и плоская отвертки;
  • бокорезы и плоскогубцы;
  • изолента и/или термоусадка.

Теперь перейдем непосредственно к вопросу о том, как подключить доводчик стекол… Как указывалось выше, в первую очередь необходимо изучить имеющуюся схему. Для простоты понимания рассмотрим доводчик, предназначенный для работы с 2 стеклоподъемниками. Его типовая схема подключения будет выглядеть следующим образом:

В зависимости от конструкции корпуса модуль крепится на один или два самореза (хотя могут быть и другие варианты). В случае, если вы примите решение установить доводчик под обшивкой водительской двери, будьте осторожны при ее демонтаже. Под обшивкой проложено много различных проводов, обеспечивающих работу стеклоподъемников и центрального замка. Непосредственно для работы вам понадобится крестовая отвертка, с помощью которой необходимо открутить крепежные винты и снять обшивку (монтаж панели может отличаться у разных автомобилей).

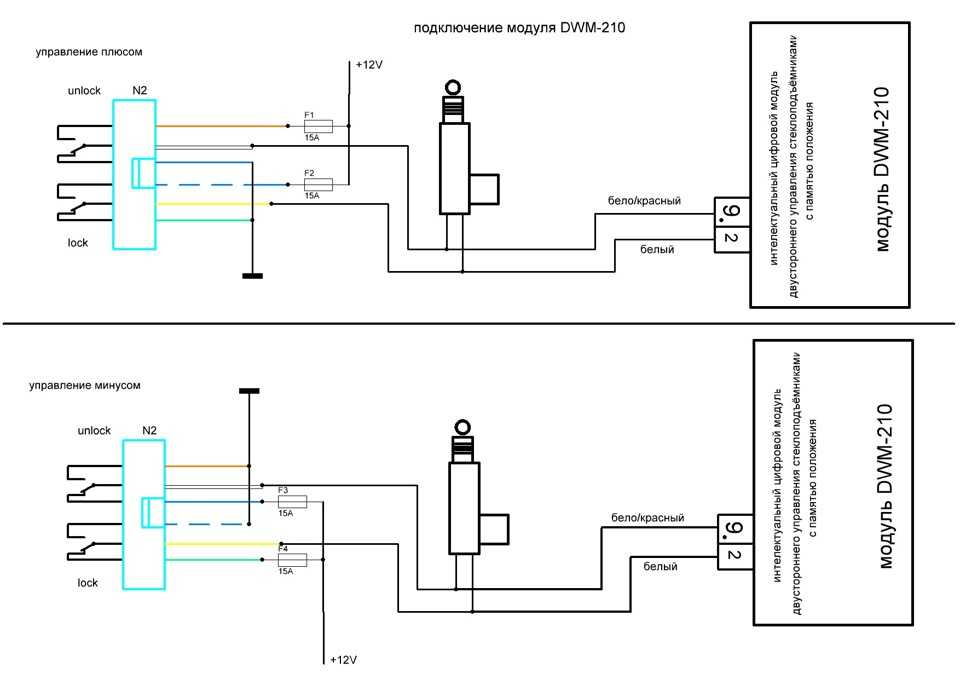

Схема подключения доводчика стекол подразумевает коммутацию к его модулю трех проводов — питания («плюса»), массы («минуса») и сигнального провода, который подключается к сигнализации автомобиля (вместе с центральным замком). Как правило, электросхема доводчика имеет собственный предохранитель. Он необходим для защиты прибора от возможного скачка тока при возникающих коммутационных процессах или аварийных ситуациях.

Установка доводчика на ВАЗ Калину

Самый сложный момент при подключении доводчика стекол заключается в том, что необходимо делать врезку в провода, идущие к электроприводу стеклоподъемника. Места врезки можно посмотреть на приведенной выше схеме

При этом важно не перепутать «плюсы» и «минусы» на существующей схеме и подключаемом приборе. В противном случае направление вращения двигателя, а значит и движения стекол, будут противоположными

Другими словами, при установке машины на сигнализацию доводчики будут не закрывать, а открывать стекла.

Что касается доводчика, рассчитанного на работу с четырьмя стеклами, то подход будет тот же. Единственное отличие в данном случае — большее количество проводов. Если для доводчика 2 стекол используется три провода для питания и управления, а также четыре для подъема стекол (два на каждый стеклоподъемник), то есть, всего семь штук, то в случае доводчика 4 стекол их количество увеличится еще на четыре (еще по 2 провода на каждый дополнительный привод).

После того как вы выполните подключение соответствующих проводов, не забудьте хорошо их заизолировать. Можно использовать для этого монтажную изоляционную ленту или так называемую термоусадочную трубку (изолирующий материал, который «усаживается» под воздействием на него высоких температур, например, портативной газовой горелки). Для надежности можно использовать оба материала.

Дверную панель на дверь автомобиля устанавливайте лишь после того, как проверите работоспособность схемы. Смонтированные провода спрячьте под панели таким образом, чтобы, во-первых, они не мешали водителю и пассажирам, а во-вторых, их нельзя было повредить. Для этого можно использовать пластиковые стяжки, изоленту, гофрированные монтажные трубки и так далее.

Установка доводчика стекол на HYUNDAI CRETA

Монтаж доводчика на AUDI 80

Как видите, установить доводчик стекол несложно. Главное, выполнить подключение модуля согласно схемы, а после этого аккуратно заизолировать провода и спрятать их.

Виды и особенности доводчиков

Для начала необходимо определиться с алгоритмом работы доводчиков стекол, их видами и особенностями. Эти сведения помогут вам в дальнейшем определиться с выбором. Итак, начнем с описания работы этого устройства.

Доводчик представляет собой электронный блок управления, который устанавливается между электроприводом (электродвигателем) стекол и кнопкой его управления на дверях машины. При отключенной сигнализации он не работает, пропуская командные сигналы через себя на опускание или поднимание стекол. А при включении сигнализации и центрального замка он автоматически проверяет состояние окон, и в случае, если они открыты, блок управления подает команду на электропривод о том, чтобы выполнить их закрывание.

Существует несколько разновидностей доводчиков, каждый из которых имеет свои особенности. Рассмотрим их детальнее:

Внутренняя часть доводчика

  • Доводчики стекол на 2 стекла и на 4 стекла. Соответственно, их можно устанавливать в машинах, оборудованных двумя или четырьмя электростеклоподъемниками. Принципиальной разницы в их работе нет, за исключением сложности подключения. Этого вопроса мы с вами коснемся немного позже.
  • Наличие памяти. Речь в данном случае идет о том, что устройство запоминает высоту расположения стекла перед тем, как закрыть его, и возвращает его на тот же уровень при отключении сигнализации и открытии центрального замка. Эту функцию можно отменить в случае, если, например, на улице идет дождь. Процедура выполняется через интерфейс блока управления, и отличается у каждой модели.
  • Наличие защиты стекол и внешних предметов. Подразумевается наличие защитного механизма, который останавливает закрытие стекла в случае, если между ним и верхней кромкой оконного пространства попал какой-нибудь предмет. Благодаря ему можно избежать травм (например, в случае, если таким предметом оказался человеческий палец), повреждения непосредственно стекла, а также выхода из строя соответствующего электропривода.

Естественно, что цена доводчика стекол будет отличаться в зависимости от наличия перечисленных функций в нем, а также торговой марки, под которой выпущено устройство. Как правило, схема подключения доводчика не меняется от наличия дополнительных возможностей. Далее рассмотрим этот вопрос подробнее.

Обзор популярных моделей доводчиков стекол

Представляем для вас обзор популярных в нашей стране доводчиков стекол, которые устанавливают владельцы самых разных авто — ВАЗ («Приора», «Калина», 2110, 2114), «Хендай», «Ниссан», «Мазда», «Киа», «Тойота» и многих других. Для удобства восприятия информация сведена в таблицу.

Модель доводчика Описание и особенности Цена по состоянию на осень 2020 года
Mongoose PWM-4 (в просторечии автолюбители называют их «Мангустами») Существует несколько разновидностей таких доводчиков. Предназначены для работы с четырьмя стеклами. «Памяти» нет, закрывание окон происходит по очереди. Запускающий импульс — положительный или отрицательный.Выходная полярность — положительная или отрицательная. Имеется встроенная защита от перегрузки. 1200 рублей
Pandora DWM 210 Работает с двумя окнами. Имеется память положения. Тип запускающего импульса — положительный или отрицательный. Имеется защита от перегрузки. Автоматическая остановка движущегося стекла при встрече с препятствием в проеме окна. Автоматическое отключение электродвигателя стеклоподъемника при обрыве его троса. Автоматическое определение типа управляющих сигналов охранной сигнализации. Возможность отключения датчиков охранной сигнализации на время движения стекол для исключения ложных срабатываний датчиков в режиме охраны. 1300 рублей
Convoy CL-200 Предназначен для работы с двумя окнами. Управляющий импульс — отрицательный, исходящая полярность — положительная.Имеется защита от перегрузки. 800 рублей
Convoy CL-450 Работает с четырьмя окнами. Управляющий импульс — положительный или отрицательный. Исходящая полярность — положительная или отрицательная. Имеется защита от перегрузки. 1300 рублей
Cyclon PWM-2b Предназначен для работы с двумя стеклами. Управляющий импульс — положительный или отрицательный. Имеется защита от перегрузки. 850 рублей
Cyclon PWM-4 Работает с четырьмя стеклами. Управляющий импульс — положительный или отрицательный. Имеется защита от перегрузки. 970 рублей

Рекомендуем вам купить доводчики стекол, выпущенные под известными торговыми марками. Не покупайте дешевые китайские приборы, поскольку высока вероятность приобрести доводчик с невысоким рабочим ресурсом. Кроме того, в низкой ценовой категории много бракованных товаров. Поэтому рекомендуем вам не экономить.

Заключение

Доводчик стекол — очень полезный прибор, поэтому если на вашей машине он не установлен, то рекомендуем вам купить его. Установить доводчик своими руками вполне под силу автовладельцу, который владеет элементарными навыками монтажных работ и умеет читать электрические схемы. Главное, перед установкой внимательно изучите прилагаемую документацию, а особенно схему подключения. Что касается выбора модели, то покупайте приборы из средней или высшей ценовой категории. Они будут не только надежными, но и долговечными.

Когда нужно самому установить ЭСП (электростеклоподъемники), то как всегда в интернете сложно найти правильные и понятные каждому схемы. Имея опыт в радиоэлектронике для всех выкладываю правильные и понятные схемы подключения ЭСП, интеллектуального доводчика стекол Pandora DWM-210 (но лучше поставить Sheriff PWM-200), а также простых доводчиков только на подъем стекла, устанавливаемых в разрыв провода на плюс мотора.

Процесс собственной установки ЭСП подробно мной описан здесь: www.drive2.ru/l/4651635/

Берем силовые кнопки ЭСП (НЕ слаботочные триггерные (мультиплексные) от Итэлма), а именно силовые: блок от «Гранты», а кнопку от «Калины» нового образца (именно она силовая), так как они самые симпатичные по виду. Это конечно не двухрежимные импортные кнопки, но с интеллектуальным доводчиком будут работать не хуже. Также ставим сам доводчик типа Sheriff PWM-200.Силовые кнопки легко определить по контактам — у них они толстые и плоские лопаточки, а у триггерных они тонкие штырьки как иголки! Силовые провода (выделенные жирным на схемах) используем толстые >= 1мм2, управляющие же можно брать тонкие = 0,5 мм2.Исключение! Если кнопки будут не на двери, а на центральной консоли и протянуты толстые провода >= 1,5мм2 от них к каждой двери — тогда можно обойтись без реле, так как дублирующей кнопки здесь нет, а каждая на свою дверь и просадки минимальны. Тогда далее можно не читать.

Для чего нужно устройство

Доводчик – устройство, которое может пригодиться как в дождливую погоду, так и при защите авто. С помощью одного нажатия на кнопку или автоматического срабатывания, он поднимает стекла на окнах всех четырех дверей, что облегчает работу водителю, экономит его время.

Чаще всего доводчик помогает водителям в дождь. К примеру, долго возясь с машиной, меняя детали или ремонтируя что-либо, ее владелец может и не заметить, как погода изменилась и начали падать большие капли дождя. Пытаясь быстро собрать все инструменты, закрыть капот, уберегая тем самым двигатель, человек может не успеть закрыть окна, из-за чего в салоне появится вода.

Из-за некачественного доводчика стекол может закрыться только одно окно, как правило, водительское, в то время как в остальных стекла не поднимутся. Поэтому, нужно покупать качественные устройства, чтобы уберечь себя от подобных неприятностей.

Преимущества и недостатки установки доводчиков

К достоинствам таких приспособлений можно отнести следующие моменты:

  • Повышенный комфорт: водителю не приходится следить за тем, чтобы окна были закрыты, поскольку при покидании салона автомобиль обязательно ставится на сигнализацию, и автоматическая доводка спасает от необходимости поднимать стекла вручную.
  • Улучшенная безопасность машины, поскольку оставленные случайно открытыми окна могут привлечь злоумышленников, в то время как блок доводчиков автоматически поднимает стекла.
  • Возможность оснастить модуль устройства дополнительными опциями: например, автоматический возврат стекол в исходную позицию при повторном нажатии кнопки сигнализации, контроль состояния окон, блокировка механизмов при взломе и т.д.
  • Возможность монтажа на любую машину: современные доводчики стекол автомобиля подходят для отечественных и иностранных транспортных средств.

Тем не менее, монтаж такого устройства имеет и недостатки. К ним относятся следующие аспекты:

  • При постановке автомобиля на сигнализации нельзя будет не закрыть стекла полностью для проветривания, и в салоне может стать слишком душно.
  • В холодный период года электронные контроллеры, которыми оснащен модуль приспособления, могут сбоить, и при сильном морозе поднять стекла не получается.
  • Сравнительно высокая стоимость устройств и работ по установке, которые необходимы, если доводчик стеклоподъемника не был монтирован изначально. При необходимости на услугах ремонтников можно сэкономить, если самостоятельно поставить приспособление, однако для этого необходимо иметь инструменты, навык механика и свободное время.

Обзор популярных моделей

С установкой механизма разобрались, теперь осталось выбрать доводчик. Поговорим о моделях, которые подойдут любому типу ТС. От российских ВАЗов до зарубежных Mitsubishi, Nissan.

  1. Pandora DWM 210 — работает на двух окнах. Автомобиль сможет запоминать положение стекла. Есть защита при встрече с препятствием, при перегрузке. Можно отключить датчик сигнализации во время движения стекла, это станет дополнительной защитой от случайных срабатываний.
  2. Mongoose PWM-4 — работает на четырех окнах. Стекла у автомобиля закрываются поочередно. Памяти положения нет. Имеется защита от перегрузки. Одна из самых популярных моделей.
  3. Cyclon PWM-4 — подключается к четырем стеклам. Блок дополнительно защищен от перегрузки.
  4. Convoy CL-200 — недорогая модель на 4 окна. Защищена от перегрузок.
  5. Cyclon PWM-2b — устанавливается на 4 окна автомобиля. Защищена от чрезмерных нагрузок.

Советуем выбирать модели известных торговых марок. В этом случае вы получите качественный доводчик.

Установка доводчика стекол

В комплектацию устройства при покупке обязательно входит схема подключения доводчика стекол. Поэтому все дальнейшие работы необходимо выполнять в точном соответствии с ней. Непосредственно блок доводчика стекол можно устанавливать в любом месте в салоне автомобиля. Чаще всего его монтируют под обшивкой дверей или под передней панелью. Главное, что в данном случае необходимо учесть, это надежную защиту прибора от попадания на него влаги.

Для работы вам понадобятся следующие инструменты:

  • крестовая и плоская отвертки;
  • бокорезы и плоскогубцы;
  • изолента и/или термоусадка.

Теперь перейдем непосредственно к вопросу о том, как подключить доводчик стекол… Как указывалось выше, в первую очередь необходимо изучить имеющуюся схему. Для простоты понимания рассмотрим доводчик, предназначенный для работы с 2 стеклоподъемниками. Его типовая схема подключения будет выглядеть следующим образом:

В зависимости от конструкции корпуса модуль крепится на один или два самореза (хотя могут быть и другие варианты). В случае, если вы примите решение установить доводчик под обшивкой водительской двери, будьте осторожны при ее демонтаже. Под обшивкой проложено много различных проводов, обеспечивающих работу стеклоподъемников и центрального замка. Непосредственно для работы вам понадобится крестовая отвертка, с помощью которой необходимо открутить крепежные винты и снять обшивку (монтаж панели может отличаться у разных автомобилей).

Схема подключения доводчика стекол подразумевает коммутацию к его модулю трех проводов — питания («плюса»), массы («минуса») и сигнального провода, который подключается к сигнализации автомобиля (вместе с центральным замком). Как правило, электросхема доводчика имеет собственный предохранитель. Он необходим для защиты прибора от возможного скачка тока при возникающих коммутационных процессах или аварийных ситуациях.

Установка доводчика на ВАЗ Калину

Самый сложный момент при подключении доводчика стекол заключается в том, что необходимо делать врезку в провода, идущие к электроприводу стеклоподъемника. Места врезки можно посмотреть на приведенной выше схеме

При этом важно не перепутать «плюсы» и «минусы» на существующей схеме и подключаемом приборе. В противном случае направление вращения двигателя, а значит и движения стекол, будут противоположными

Другими словами, при установке машины на сигнализацию доводчики будут не закрывать, а открывать стекла.

Что касается доводчика, рассчитанного на работу с четырьмя стеклами, то подход будет тот же. Единственное отличие в данном случае — большее количество проводов. Если для доводчика 2 стекол используется три провода для питания и управления, а также четыре для подъема стекол (два на каждый стеклоподъемник), то есть, всего семь штук, то в случае доводчика 4 стекол их количество увеличится еще на четыре (еще по 2 провода на каждый дополнительный привод).

После того как вы выполните подключение соответствующих проводов, не забудьте хорошо их заизолировать. Можно использовать для этого монтажную изоляционную ленту или так называемую термоусадочную трубку (изолирующий материал, который «усаживается» под воздействием на него высоких температур, например, портативной газовой горелки). Для надежности можно использовать оба материала.

Дверную панель на дверь автомобиля устанавливайте лишь после того, как проверите работоспособность схемы. Смонтированные провода спрячьте под панели таким образом, чтобы, во-первых, они не мешали водителю и пассажирам, а во-вторых, их нельзя было повредить. Для этого можно использовать пластиковые стяжки, изоленту, гофрированные монтажные трубки и так далее.

Установка доводчика стекол на HYUNDAI CRETA

Монтаж доводчика на AUDI 80

Как видите, установить доводчик стекол несложно. Главное, выполнить подключение модуля согласно схемы, а после этого аккуратно заизолировать провода и спрятать их.

Комплект поставки

Поставка GSM-модуля starline выполняется в небольшой картонной коробке, в которой находятся две книжки с описанием и инструкцией по монтажу, гарантийный талон, SIM-карта, флайер системы Телематика, карта-памятка. Схема подключения, которая может потребоваться при самостоятельной установке, отличается высокой степенью детализации, выполнена в цвете и рассчитана на неопытного автолюбителя.

Аппаратная часть находится в нижней части упаковки за откидной картонной перегородкой и включает в себя самGSM-модуль, светодиодный индикатор и комплект проводов, которые необходимы для выполнения подключения.

Характеристика модуля автоматического поднятия дверных стекол

Для начала рассмотрим основные характеристики модуля. Доводчик стеклоподъемника представляет собой устройство, предназначенное для автоматического закрывания стекол в машине после установки авто на сигнализацию. Благодаря использованию такого модуля водитель может не переживать о том, что забыл закрыть окна в машине.

Плата модуля в разобранном виде

Принцип работы

Сам блок модуля на 2 или 4 стекла подсоединяется к узлу управления противоугонной системой и стеклоподъемниками. В частности, этот блок монтируется между электродвигателем, а также кнопками управления стеклоподъемниками. То есть использование доводчиков возможно только в транспортных средствах, оборудованных электростеклоподъемниками.

Что касается непосредственно принципа действия, то он идентичен для всех доводчиков. Напряжение поступает через блок и поступает ан электродвигатель. Сами доводчики никогда не задействованы при открытии и закрытии стекол, если авто не поставлено на сигналку. А вот когда противоугонная установка активируется, на само устройство передается сигнал с блока, в результате чего электродвигатель начинает питаться и поднимать стекла.

Если речь идет о многофункциональной системе, то она также может выполнять следующие функции:

  1. С помощью таких доводчиков можно осуществлять управление несколькими стеклами либо в одном, либо в разных направлениях.
  2. Функция автоматического возврата стеклоподъемников в определенное положение может быть активирована в том случае, если сигнализация была активирована не более двух часов назад.
  3. Если активируется противоугонная установка, доводчик автоматически заблокирует кнопку включения стеклоподъемников.
  4. Есть возможность настройки контроллера для работы с различными типами и конструкциями подъемников.
  5. Кроме того, при необходимости владелец многофункциональной системы сможет дополнительно подсоединить несколько кнопок для управления стеклоподъемниками (автор видео — AvtoGSM).

Виды

Доводчики на два или четыре стекла могут быть либо многофункциональными, либо предназначенными для выполнения одной задачи.

  1. Первые, кроме закрытия окон, при активации противоугонной системы могут запоминать расположение стекол, а после снятия авто с сигнализации они будете возвращать их на исходное состояние. Помимо этого, возможно приведение системы в исходное положение при наличии препятствий в ходе закрытия. Также модуль может быть оснащен дополнительными функциями. У автолюбителя есть возможность отключения или настройки конфигурации функционала при необходимости. Разумеется, модуль для закрытия четырех стекол всегда будет обходиться дешевле, чем для двух. Но необходимо учитывать, что большинство опций по факту могут попросту оказаться ненужными для автолюбителя.
  2. Второй вид — более простой. Он предназначен только для закрывания стекол окон, при этом такие варианты не оснащаются дополнительными функциями.

Схема для установки узла в автомобиль

Особенности

Теперь перейдем к особенностям. Сложность в вопросе монтажа системы может быть обусловлена в результате подключения модуля к большему количеству дверей, а также наличием других функций. К примеру, модуль для закрытия только двух стекол сможет установить фактический каждый автолюбитель, даже если у него нет опыта в проведении таких работ.

Если на транспортном средстве установлена только один узел со стороны водителя, обеспечивающий функциональность окон на пассажирской двери, то модуль монтируется именно на ней. В том случае, если сама система разделена или кнопки управления находятся на центральной консоли или в тоннеле, произвести установку желательно под приборной панелью. Если стекла плохо поднимаются с кнопки, то доводчик может не полностью закрыть стекло, в нем сработает реле нагрузки и он отключится — так что чиним и смазываем стеклоподъемники (автор видео — Lone Vagrant).

Работа своими руками

Если по каким-либо причинам владельцу не хочется тратить солидную сумму на услуги автоэлектрика, или он не доверяет постороннему лицу, существует возможность самостоятельной установки доводчика стеклоподъемников как на два, так и четыре окна автомобиля.

Чтобы правильно собрать , достаточно будет иметь стандартный набор автоэлектрика. К нему относятся:

  • обыкновенные кусачки,
  • изолента,
  • набор отверток различного типа
  • и провода стандартного сечения на случай, если электрическая схема машины потребует некоторой доработки.

В первую очередь, необходимо осуществить отсоединение клеммы аккумулятора от проводки и отключение питания автомобиля. Это предотвратит возможные сбои ЭБУ во время работы и короткое замыкание, которое случайно может произойти при перекусывании проводов.

Первое, на что нужно обратить внимание при работе — наличие пульта управления всеми необходимыми стеклами на водительской двери. В зависимости от того, совместное или раздельное управление стеклоподъемниками имеет машина, сам модуль и блок управления будет установлен несколько по-иному

В любом случае, основным шагом будет определение роли каждого провода, который подсоединен к кнопкам управления подъемом и опусканием стекол. Обязательно должны присутствовать два цветных провода, которые отвечают за питание всей этой электрической системы. Как правило, они идут со стороны отсека с аккумуляторной батареей, проходя через отсек с плавкими предохранителями.

Питающие провода разделяются на несколько пучков. Один из них подходит непосредственно к пульту управления. К каждой клавише должно подходить три провода: один из них будет питающим, а два других — посылать импульс на моторчик, который будет поднимать или же опускать соответствующее стекло.

В этом случае и модуль управления будут иметь несколько иное устройство, а продаются такие модели всегда отдельно от остальных.

Теперь, когда назначение каждого провода точно определено, можно приступать к установке. Необходимо перекусить провода, которые соединяют моторчик и клавиши управления в месте, где это указано в инструкции. Далее провода необходимо зачистить и привести концы в порядок. Блок подсоединяется, согласно инструкции. Перед тем, как устанавливать все на место, стоит подсоединить АКБ и проверить работу системы в целом.

Самодельный доводчик

Что касается самодельных доводчиков стекол дверей, то автолюбители уже создали большое количество разнообразных моделей, которые неплохо работают. Причем есть и простые самодельные девайсы, а некоторые умудряются создать многофункциональные датчики.

Простой же доводчик изготовить несложно, имея небольшие знания по радиоэлектронике, а также необходимы элементы для создания модуля.

А понадобятся несколько конденсаторов, электромагнитные реле, таймер и несколько транзисторов и резисторов.

Принцип работы самодельного модуля таков: сигнал на модуль берется от блока охранной системы.

Этот сигнал поступает на реле, которое замыкает свои контакты, соединяя через резистор источник питания с конденсатором для его зарядки.

После прекращения подачи сигнала, конденсатор подключается к другому реле, которое начинает питать таймер.

Выходящее из таймера низкое напряжение откроет транзистор, затем напряжение пойдет еще на одно реле, после которого напряжение через резистор поступит на электродвигатель – стекло начнет закрываться.

После полного закрытия секла, из-за упора его в дверь, в сети произойдет возрастание тока нагрузки, которое повлечет падение напряжения.

Из-за падения напряжения транзистор закроется, тем самым обесточив реле, и доводчик отключается.

Схема эта считается очень простой, но работает без проблем и свои задачи выполняет хорошо.

В итоге можно сказать, что заводские доводчики стекол автомобиля может установить практически каждый водитель хоть немного разбирающийся в электрике, тем более, что инструкция прилагается.

А вот спаять и установить самодельное устройство сможет не каждый, да и надежность работы такого устройства под большим сомнением.

Хотя уже существуют не плохие модели, которые работают годами. Но тут уже нужно ориентироваться на отзывы людей, которые пользуются такими устройствами и на квалификацию мастера, который их сделал.
