Диагностика и устранение течи рулевой рейки

Коротко об устройстве

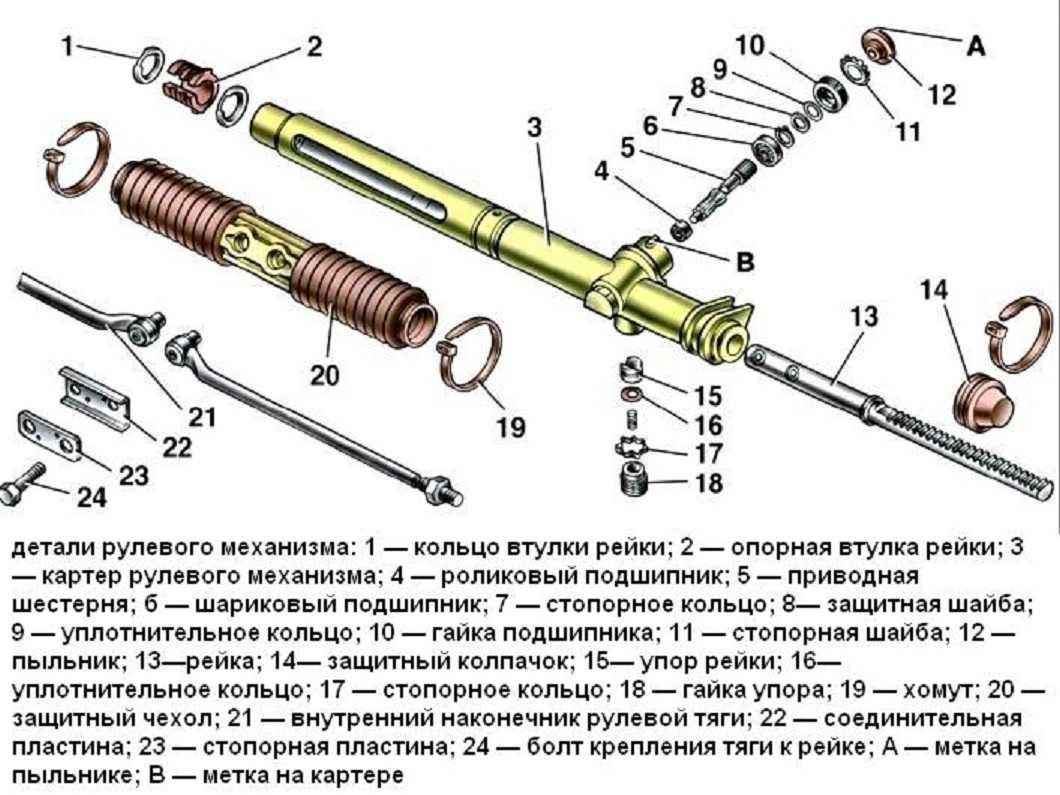

Чтобы разобраться в неисправностях и понимать принципы их устранения, необходимо знать особенности конструкции рулевой рейки.

Этот узел имеет вид цилиндра, в котором размещены следующие элементы:

1. Зубчатая рейка, перемещающаяся внутри втулок.
2. Ведущий вал с шестерней, которая вращается на двух подшипниках и объединяется с колонкой.
3. Пара тяг, подключенных к краям реечной системы и поворотным ступичным кулачкам.
4. Набор упоров и пружин, которые не ограничивают движение рейки и выполняют другие функции.
5. Пыльники, изготовленные из резины. Имеют вид «гармошек» и предназначены для защиты картера от загрязнений.
6. Жидкая смазка, которая наполняет корпус.

Выше рассмотрена конструкция рулевой рейки, работающей на механическом принципе и оборудованной электроусилителем.

При наличии ГУР, к приведенному выше перечную стоит добавить цилиндропоршневую систему, обеспечивающую движение планки с зубцами в обоих направлениях.

Принцип действия рулевой рейки прост и представляет собой несколько этапов:

1. Водитель вращает руль.
2. Вал перемещает рейку в необходимом направлении.
3. По краям работают тяги, обеспечивающие поворот колес.
4. Гидро- или электроусилитель реагируют на движение рулевого колеса и обеспечивают движение реечного механизма в нужном направлении. При этом водитель может прикладывать меньшую нагрузку к рулю.

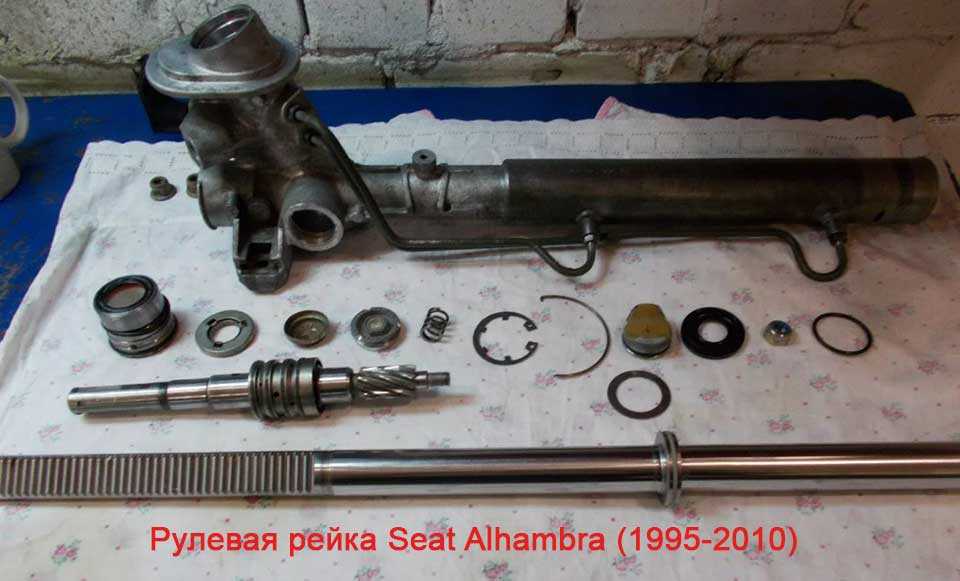

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Порядок разборки рулевой рейки

1. Снимите хомуты и стяните пыльники рулевых тяг.
2. Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).
3. Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.
4. Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.
5. Вытащите зубчатый шток рейки.
6. Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Варианты решения проблемы

Прежде чем делать какие-либо выводы, необходимо добраться до внутренностей узла и изучить степень изношенности деталей. Что делать, когда выявлены протечки масла из рейки:

1. Установите автомобиль на смотровую канаву, зафиксируйте ручным тормозом и снимите передние колеса, подставив надежные колодки.
2. Пользуясь съемником, выдавите шаровые пальцы рулевых тяг из проушин поворотных кулаков. Предварительно открутите гайки крепления шарниров.
3. Снимите все элементы, мешающие демонтировать рейку. На большинстве легковых авто приходится убирать аккумулятор, воздушный фильтр и бачок абсорбера.
4. Выверните баранку до конца, чтобы заблокировать ее механическим противоугонным замком. Разберите крепление рулевого вала к рейке.
5. Опорожните систему ГУР и отсоедините от агрегата трубки подачи жидкости.
6. Открутите рулевую рейку и снимите ее с автомобиля. На некоторых моделях она крепится к кузову, на других – к подрамнику.

Чтобы добраться до сальников, следует стащить резиновые чехлы, зафиксированные стопорными кольцами либо металлическими хомутами. После этого становятся видны причины, по которым потекла рулевая рейка. Какие предпринять действия, зависит от технического состояния внутренностей:

1. Вам повезло, если на валу отсутствуют следы ржавчины, видны только потеки. Достаточно заменить сальники, причем обе детали.
2. Ржавый вал придется демонтировать. Небольшие очаги коррозии убираются проточкой и шлифовкой на станке, после чего ставятся ремонтные сальники, чей внутренний диаметр подбирается по новому размеру вала.
3. Слишком заржавевший вал лучше поменять на новый, так выйдет надежнее и дешевле в перспективе.
4. Полная замена рейки производится после выявления критического износа шестерен, проявляющегося стуком в процессе езды. Точный диагноз ставится после разборки агрегата.

Чтобы вытащить вал, нужно открутить защитные кожухи (при наличии) и шайбу регулировки шестеренчатой передачи, предварительно наметив ее положение. Затем извлекаются оба вала – ведущий рулевой и реечный. В последнюю очередь аккуратно выбиваются полимерные втулки и сальники (удерживаются стопорными кольцами). По окончании корпус тщательно вымывается.

Если вы решили выполнить все ремонтные работы своими руками, то правильнее избрать вариант №3 – попросту сменить вал и сальники. Оригинальные запчасти прослужат не менее 100 тыс. км при условии, что поврежденные резиновые чехлы будут своевременно меняться.

Вариант с проточкой и шлифовкой менее надежен – работы выполняют люди и не всегда качественно. После небрежной обработки поверхность вала останется шершавой и сразу начнет истирать вновь установленные сальники. Рейка может снова потечь буквально через 20-40 тыс. км.

Установка агрегата и сборка автомобиля производится в обратном порядке

Особое внимание уделите заполнению системы гидравлической жидкостью, которую тоже следует поменять. В ней не должно оставаться воздушных пробок

После проверки работоспособности обязательно посетите СТО, дабы откорректировать углы развала – схождения передних колес.

Что делать с неисправностями рейки?

В подавляющем большинстве случаев замена или ремонт рулевой рейки производится на автосервисе, поскольку даже снятие элемента – задача непростая. Но мелкие проблемы можно решить самостоятельно, например:

1. Заменить порвавшийся резиновый пыльник. Если вы обнаружили данный дефект на ранней стадии, когда реечный механизм функционирует исправно, то можете поменять кожух в гараже на смотровой яме. Не забудьте очистить от грязи детали под пыльником.
2. Устранить протечки гидравлической жидкости на патрубках. Для этого придется опорожнить систему и заменить шланги, лучше все сразу.
3. Поставить новые наконечники рулевых тяг. Признаки износа шаровых пальцев очень похожи на неисправность рулевой рейки – возникает люфт руля и стук.
4. Сменить разбитую крестовину рулевого вала.
5. Подтянуть либо поменять ремень, вращающий шкив гидравлического насоса. Проскальзывание ременной передачи ведет к ухудшению работы усилителя и затруднительному вращению руля.

Когда проблема кроется внутри корпуса реечного механизма, самостоятельно устранить стук не получится, разве что вы сами – автомеханик. Наиболее распространены следующие внутренние неисправности:

• выработка зубьев на рейке либо рулевом валу;
• люфт подшипников;
• разгерметизация сальников;
• кольцевой износ втулок, цилиндров;
• деформация вала либо самой рейки в результате попадания колеса в глубокую выбоину и удара по механизму.

Часть перечисленных поломок устраняется путем установки ремонтных комплектов в условиях автосервиса. Изношенные детали зубчатой передачи отдельно лучше не менять – необходимо ставить новую рейку.

http://etlib.ru/blog/245-pochemu-stuchit-rulevaya-rejkahttp://ddcar.ru/blog/remont/stuk-v-rulevoy-reyki-pochemu-poyavlyaetsya-i-kak-ubrathttp://rulikoleso.ru/interesnoe-na-jrepair-ru/agregats/stuk-v-rulevoj-rejke-kak-opredelit-kak-ustranit-stukhttp://autochainik.ru/priznaki-neispravnosti-rulevoy-reyki.html

Причины выхода из строя рулевой рейки «Форда Фокус»

Задумались над ремонтом рулевой рейки «Форда Фокус», потому что появились постукивания? Прежде всего следует разобраться с тем, каким образом она устроена. Картер рулевого механизма на «Форде Фокус» находится под капотом автомобиля, при этом рейка крепится при помощи болтов на передней подвеске. На рулевой колонке также есть специальное устройство, поглощающее энергию ударов, когда вы ездите по плохому дорожному полотну. Кроме того, установлена система настройки положения руля, противоугонный механизм зажигания, который отвечает за блокировку колес во время поворота авто.

Комплект рулевой системы данной модели авто включает в себя блок переключателей. Они обеспечивают правильную работу фар, поворотников, а также стеклоочистителей. Такая сложная и продуманная система управления делает вождение транспортного средства максимально комфортным и безопасным. Поэтому, если вы заметили какие-либо неполадки, следует незамедлительно продиагностировать машину и, если потребуется, сделать ремонт рулевой рейки «Форда Фокус».

У Ford Focus можно выделить следующие симптомы, которые говорят о неисправности данного механизма:

Самый главный признак, свидетельствующий о том, что ремонт неизбежен, это поскрипывания во время поворота руля, когда двигатель заведен, а машина припаркована либо двигается на небольшой скорости
Посторонний звук будет похож на трение резины: сначала появится повизгивание, затем скрип станет сильнее, после прогрева двигателя, который работал достаточно долго.  Обратите внимание! Когда устройство неисправно, поскрипывания будут похожи на трение прокладок, расположенных рядом с водительским сидением. По этой причине некоторые автовладельцы не могут найти истинную причину появления посторонних звуков
Иногда скрип может прекратиться, но со временем он появится снова.
О том, что требуется ремонт рулевой рейки «Форда Фокус», говорит появление однократного постукивания. Звук исходит справа и похож на стук стойки стабилизатора. Постукивающий звук можно услышать, когда вы движетесь на небольшой скорости, при этом совершаете повороты, например, паркуетесь. Со временем звук становится постоянным.
Кроме посторонних шумов могут появиться другие симптомы того, что требуется ремонт рулевой рейки «Форда Фокус», которая вышла из строя

Например, повышенная чувствительность руля: появляются вибрации, словно вы едете по плохому дорожному полотну.

Важно! Если устройство вышло из строя, признаки поломки будут носить непостоянный характер. Посторонние звуки могут появляться и исчезать, поэтому водитель не всегда способен понять, нужно ли делать ремонт

Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто.

При повороте рулевого колеса влево-вправо можно ощутить вибрацию. Данный признак говорит о том, что между деталями рейки есть люфт.
Если руль стал тугой и вам приходится тратить много усилий для его вращения, значит, следует провести ремонт рулевой рейки «Форда Фокус».

Также необходимо помнить, что существуют некоторые признаки, которые говорят о том, что недостаточно затянут регулировочный болт, при этом ремонт устройства производить не нужно.

Следует не только знать симптомы неисправности, но также понимать, из-за чего произошла поломка. К примеру, если вы заметили постукивания, а свободный ход руля стал больше, это значит, что недостаточно натянуты упорная пружина либо износился шаровидный или карданный шарнир, плохо затянуты крепежные болты рулевого механизма.

Руль стал тугой и вам приходится прикладывать большое усилие для его вращения? Значит, проскальзывает или же пришел в негодность приводной ремень насоса гидроусилителя, в гидросистему попал воздух, уровень рабочей жидкости низкий, шланги порвались либо перекрутились. Данный симптом также возникает, когда давление насоса низкое, в нем либо рулевом механизме есть утечки.

Причиной того, что рулевое колесо не уходит в среднее положение, может быть то, что пружина упора недостаточно натянута, внутренние шарниры либо шарниры наконечника проворачиваются с трудом.

Постукивания и шумы свидетельствуют о том, что крепления тяг, рулевого механизма, а также шаровых наконечников тяг ослаблены. Также причиной появления данного симптома могут быть изношенные тяги и шаровые шарниры.

Не важно, какая поломка произошла, следует незамедлительно отправиться в сервисный центр, где мастер проведет диагностику и выполнит необходимый ремонт.

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

1. Установить переднюю часть авто на подпорки, снять колеса.
2. Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).
3. Снять теплозащитный экран рейки.
4. Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.
5. Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).
6. Ослабить стяжной болт карданного соединения рейки с рулевым валом.
7. Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).
8. Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

После демонтажа рейку нужно очистить от грязи и вымыть.

Основные неисправности рулевой рейки и способы их решения

На самом деле перечесть все проблемы и «болячки» рулевой рейки и механизма в целом — довольно сложно, а если учесть тот факт, что конструкционно рейки отличаются между собой — то и вовсе невозможно. Наилучшим вариантом будет изучение неполадок по соответствующим признакам в руководстве по эксплуатации к автомобилю, но если такая возможность отсутствует, то можно воспользоваться общепринятыми понятиями.

1. Неисправность внутренней части рейки. Поломка зубчатого механизма или самой шестерни.
2. Деформация корпуса рулевой рейки. Это ведет к полному обездвиживанию транспортного средства.
3. Нарушение герметичности внутри рулевой рейки. После разгерметизации вовнутрь проникают частицы пыли и песка, после чего следует полный выход из строя рулевой рейки.
4. Критический износ внутренних механизмов рулевой рейки. После чего функции рейки, в том числе и езда на авто, становятся невозможными.
5. Нарушение целостности рулевых тяг, наконечников (трещина, искривление и т. д.), в результате механического воздействия (удар, повреждение, коррозия и т. д.). В данном случае ремонт вполне возможен и отнимет немного времени и денег.

Ремонт рулевой рейки возможен тогда, когда внутренность механизма не нарушена. Если же при осмотре обнаружился серьезный износ внутренней части рейки и ее деталей, повреждения пыльников, наличие грязи внутри рейки, то выход в данной ситуации лишь один — замена рулевой рейки. Лишь таким образом можно решить проблему с данной деталью. Различные мастерские предлагают свои услуги по ремонту и восстановлению рулевых реек, однако в подавляющем большинстве случаев все восстановительные работы лишь ненадолго решают вопрос неисправной рейки. Поэтому в 9 случаях из 10 при неисправностях рулевой рейки рекомендуется производить полную замену этого узла.

Чего не «любит» рулевая рейка

Низкое качество дорог создает дополнительную нагрузку на реечный рулевой механизм, который не любит плохих покрытий и быстрее изнашивается.

При этом не важно, какой автомобиль вы эксплуатируете: ВАЗ, Лада Калина, Форд Фокус или любой другой. Преждевременные повреждения легко объяснить, ведь при движении по ухабам на систему воздействуют постоянные удары

Преждевременные повреждения легко объяснить, ведь при движении по ухабам на систему воздействуют постоянные удары.

Раньше на старых автомобилях предусматривались дополнительные рейки, которые устанавливались в верхней части и имели длинные рулевые тяги для демпфирования ударов.

Такие «усы» соединялись с сошками стоек, что снижало нагрузку и продлевало срок службы.

В новой конструкции рулевые тяги соединяются с поворотными кулаками. Они имеют меньшую длину и более прямые, что сводит на «нет» смягчение удара на ухабах.

Неровности дороги передаются к зубчатой рейке, находящейся между колесами передней оси. Как результат, реечный механизм служит меньше и быстрее выходит из строя.

При появлении первых проблем их ремонтируют, перебирают и восстанавливают.

Но такие процессы занимают много времени, требуют немалых расходов и не гарантируют надежности.
