Сколько клапанов бывает в двигателе

Порядок работы

На 12-цилиндровом двигателе «порядок работы» подразумевает определенную последовательность запуска. Этот процесс отвечает за то, как чередуются одноименные такты устройства, в котором они соединены единым коленвалом. На порядок работы влияет несколько разных причин. К ним относятся такие факторы, как:

  • строение распредвала;
  • расположение цилиндров внутри силовой установки;
  • разновидность коленвала.

Работа 12-цилиндрового двигателя во многом зависит от газораспределительных фаз, которые составляют этот процесс. Их последовательность должна распределяться соразмерно силе влияния на коленчатый вал. По схеме цилиндры, которые функционируют последовательно, не должны располагаться на соседних местах. Независимо от разновидности мотора, отличающегося типом расположения цилиндров, работа начинается с основного устройства под номером 1.

Например, рабочий цикл начинается с первого цилиндра. После того как коленвал совершает поворот, равный 90 градусам, начинается работа 5 механизма, затем цикл запускается последовательно и в других блоках. Если двигатель настроен правильно, то он будет работать более ровно и плавно, чем шести- и восьмицилиндровый.

24 клапана, и такое бывает

И такое тоже бывало, а именно по 6 клапанов на цилиндр. Один из ярких примеров разработала их компания HONDA для своего мотоцикла, который работал – что удивительно по 4–х тактной схеме, кодовое обозначение NR500. Было это аж в 1979 году. Мотор был объемом всего 500 «кубиков» и имел овальные поршни.

Двигатель имел 4 поршня (кстати, на поршень шло аж два шатуна), его компоновка была V4.

В итоге раскручивался аж до 16 000 оборотов и выдавал до 100 л.с и это при 0,5 литра объема.

НО! Силовой агрегат получился очень тяжелым, сложным и дорогим, весил примерно на 20 килограмм больше, чем другие мотоциклетные моторы того времени. И в серию не пошел.

Также были разработки и у компании MASERATI, да много кто экспериментировал.

Если задаться вопросом — сколько клапанов в двигателе внутреннего сгорания, можно найти много интересных разработок, 10-ти или даже 20-30 летней давности, но не один вариант не дожил до наших времен, хотя бывало, что их достаточно много производили (вспомнить моторы ХЕНДАЙ и АУДИ).

Схема «8 – 16», оказалось самой живучей и самой правильной из всех. Хотя все больше старых моторов, которые строятся на 8 клапанах уходят в прошлое, просто потому что старые, не мощные и не экологичные. Я думаю что, в «конце-концов» останется только «16». НУ и далее уже электромоторы. Думаю, мой материал был вам интересен, искренне ваш АВТОБЛОГГЕР

74,86

Источник

Замена гидрокомпенсаторов на ВАЗ-2110, 2111, 2112

Гидрокомпенсаторы (гидротолкатели) клапанов служат для автоматической регулировки тепловых клапанных зазоров. По сути, они являются своеобразными прокладками между кулачками распредвала и клапанами, способными изменять свою толщину.

Их применение в двигателе позволяет не производить систематическую настройку тепловых зазоров.

Конструкция гидрокомпенсатора состоит из корпуса в форме цилиндра и плунжера, включающего втулку, шариковый клапан и пружину.

Принцип его работы следующий. Когда кулачок поворачивается тупой стороной к толкателю, между ними возникает зазор. В это время подпружиненный плунжер поднимается вверх, перекрывая его, а масло через канал, с шариковым клапаном поступает в полость плунжера.

Поворачиваясь другой стороной, кулачок нажимает на толкатель, направляя его вниз. Клапан при этом закрывается шариком. Таким образом плунжер передает усилие кулачка непосредственно на клапан.

Неисправности гидрокомпенсаторов

Основным показателем выхода гидрокомпенсаторов из строя является их характерный стук. Именно он сигнализирует о том, что пришло время для замены. Причин этому может быть несколько:

отработанный ресурс;
преждевременный износ плунжерной пары вследствие попадания внутрь устройства продуктов износа;
засорение каналов подачи масла.

Если гидротолкатели пришли в негодность, отработав положенный срок, значит, автовладелец уделил максимум внимания двигателю.

Но два других случая – это следствие использования некачественного, несоответствующего масла, его несвоевременной замены, неисправностей масляного насоса или других элементов системы смазки.

Гидрокомпенсатор будет работать идеально, лишь, когда его внутреннее пространство будет полностью заполнено маслом. В противном случае динамические нагрузки постепенно его разрушат и они начинают стучать.

Источник

Неисправности и ремонт двигателя ВАЗ 2112

Двигатель ВАЗ 2112(21103) это качественная эволюция мотора ВАЗ 2111, но уже с 16 клапанами вместо 8 и давший начало серии вазовских шеснарей, которые выпускаются до сегодняшнего дня, уже в виде приора мотора. Основные отличия двигателя 2112 от 2111 в использовании 4 клапанов на цилиндр, 2 распредвала, это позволяет двигателю за один раз подать больше топливо-воздушной смеси в камеру сгорания и быстрее отвести отработавшие газы в выпускной канал. До 3 тыс. об/мин двигателя работают примерно одинаково, после 3 тыс. 16V становится намного динамичней. При этом расход топлива ниже чем на 8 клапанном 2111. Двигатель ВАЗ 2112 1,5 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительного вала, газораспределительный механизм имеет ременный привод. Блок цилиндров 2112, такой же как на 21083 , но с измененными креплениями под ГБЦ и допольнительми маслоканалами для коренных подшипников, на блоке под термостаторм выбит номер двигателя ваз 2112. Нормальная рабочая температура двигателя 2112 — 90 градусов. Ресурс двигателя 2112, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят более 250 тыс.км. Обратная сторона медали — двигатель ВАЗ 2112, при обрыве ремня ГРМ гнет клапана. Проблема решается установкой поршней от 124 мотора, при этом несколько лошадиных сил неизбежно потеряем. В случаем нежелания терять мощность, нужно постоянно контролировать состояние ремня. Для этого прислушиваемся к звукам доносящимся с привода, ролики обычно начинают пищать на холодную, потом шуршать, после чего разрушаются. Помпа начинает течь (ремень будет в охлаждающей жидкости). Сальники валов текут (ремень в масле). Валы изнашиваются — ремень начинает сползать в сторону и тереться о реборду ролика (скрежет на холодную). Также ремень может сползать из-за кривых роликов. Проблемы и неисправности: троит двигатель 2112 или подтраивает — меряйте компрессию, в норме?Проверяйте модуль зажигания, высоковольтные провода и свечи, это основные проблемы в данном случае. Плавают обороты двигателя ваз 2112 1.5, под подозрение должны попасть: дроссельная заслонка(прочистить), регулятор холостого хода, датчике положения коленвала, датчик положения дроссельной заслонки(проверять, менять)не то? Тогда виноват ДМРВ. Следующая неисправность, на холостом ходу и при движении(при переключении передачи) глохнет двигатель 2112, проблема в загрязненной дроссельной заслонки, или в РХХ (регуляторе холостого хода), возможно ДПДЗ (датчик положения дроссельной заслонки). Смотрим дальше, двигатель 2112 не заводится в чем причина? Первое это стартер и АКБ, второе система зажигания, третье система питания, если не слышно работы бензонасоса проверяйте его питание, все хорошо? Проверьте давление в системе подачи топлива. Очередная неисправность, не греется двигатель ваз 2112 или плохого греется до рабочей температуры, термостать умер, меняйте и катайтесь без проблем. Что дальше, слышен какой то шум стук в двигателе ваз 2112? Почти всегда проблема в гидрокомпенсаторах. Если же они не при чем, тогда низкое или слишком большое давление масла либо стучат шатунные или коренные подшипники, могут стучать и поршни. В данном случае лучше съездить на диагностику в сервис. На диагностику лучше ехать и в случае когда плохо тянет двигатель ваз 2112, здесь нужно мерять давление топлива в рампе, возможно дело в форсунках, возможно фильтры засорились, а может банально сцепление приехало. Это еще не все:) Ощущается вибрация двигателя ваз 2112? Проблема в: регуляторе холостого хода, высоковольтных проводах, свечах, ламбдазонде, регуляторе напряжения, засорились форсунки, неправильно выставлен угол опережения зажигания. Список приличный, чтоб не гадать и терять время впустую, едем на диагностику.

Устройство двигателя

16-ти клапанный 124 двигатель под капотом «двенашки»

  • Двигатель бензиновый шестнадцатиклапанный, рядный, четырёхтактный, состоящий из четырёх цилиндров. Порядок работы цилиндров: 1-3-4-2 – начиная от шкива коленвала. С системой питания – распределённым впрыском, управляемый через контроллер Bosch, «Январь» или GM.
  • Мотор закреплён в моторном отсеке при помощи четырёх эластичных опор, из которых передняя и задняя представляют собой штанги, фиксирующиеся от двигателя к кузову, а левая и правая идентичные ВАЗ-2110(11).
  • На двигателе с одной стороны расположены приводы распределительных и коленчатого вала, насоса охлаждающей жидкости ( о проверке помпы и о выборе помпы – прим.), генератора, а также ремня ГРМ (о его замене тут), с другой датчики: температуры охлаждающей жидкости, давления масла, стартер, термостат, спереди: рампа с форсунками, впускной коллектор, щуп масляный, датчик детонации, шланг вентиляции картера, датчик фаз. С обратной стороны: масляный фильтр, датчик положения коленвала, выпускной коллектор. Сверху: свечи зажигания, высоковольтные провода. Подробнее о всех датчиках написано здесь.
  • Чугунный блок цилиндров имеет идентичный индекс «21083» с двигателями от ВАЗ-2110(11), однако имеют разные винты под головки цилиндров М10х1,25 в отличие от М12х1,25, а также их наименьшую глубину входа.
  • У каждого двигателя, есть свой серийный номер.

Цилиндры

Так выглядит блок цилиндров на снятом двигателе.

Цилиндры двигателя расточены непосредственно в блоке. Начальный диаметр 82 мм и во время ремонта может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется на нижней плоскости блока латинскими буквами.

Коленчатый вал

Этот элемент практически не выходит из строя.

Коленвал сделан из чугуна высокопрочной закалки, и снабжен пятью коренными, четырьмя шатунными шейками, а также восемью противовесами, отлитыми совместно с валом. Отличие этого коленвала от аналогов с ВАЗ-2112 обусловлено повышенной прочностью и износостойкостью, поэтому установка от младших моделей полностью исключена. К обратной стороне коленчатого вала при помощи шести самоконтрящихся болтов закреплён маховик.

Поршни

На этих поршнях как видно уже есть проточки под клапана. Их уже не загнёт.

Поршень в двигателе изготовлен из алюминиевого сплава, юбка поршня в продольном сечении – коническая, в поперечном – овальная. Отличительная особенность поршней для ВАЗ-2112, они имеют четыре углубления под клапаны, во избежание их загиба и последующей замены клапанов, тогда как на младших моделях они плоские. Для одного двигателя поршни следует подбирать по массе, не допуская разницу более чем в 5 грамм, для уменьшения дисбаланса КШМ (кривошипно-шатунного механизма – прим.). На поршне вмонтировано три кольца: верхние – компрессионные, препятствующие прорыву газов в картер двигателя, также они способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо – маслосъёмное (о его замене тут).

В чем основные отличия

С технической стороны 8 и 16-клапанные двигатели отличаются весьма значительно. Интересно, что все основные отличия находятся в головке блока двигателя. Ведь здесь установлен распределительный вал автомобиля. Разница заключается в количестве распределительных валов и естественно, количестве клапанов.

Устройство и особенности 8-клапанного двигателя

Этот тип двигателей устанавливается чаще всего на автомобили бюджетного ценного сегмента. В 8-клапанном двигателе каждый цилиндр имеет одно отверстие для впуска бензовоздушной смеси и по одно для выпуска газов. Для работы такого ДВС нужен всего один распределительный вал. Приводится в действие он с помощью простого механизма, на основе цепи или ремня. Простой и надёжный 8-клапанный мотор будет удобно использовать в условия, в которых тяжело обслуживать автомобиль.

Устройство и особенности 16-клапанного двигателя

16-клапанный мотор появился гораздо позже, соответственно получил технически более замысловатую конструкцию. Он имеет сразу 2 распределительного вала. Второй распределительный вал контролирует и вращает газораспределительный механизм. В одном цилиндре содержаться 4 клапана, два работают на выпуск, а другие 2 на впуск. По факту, в этом и есть все основные отличия. Теоретически, один и тот же блок, можно установить головку блока, с одним или двумя распред. валами. Соответственно, получится 8 или 16-клапанный двигатель.

Тип бензиновой системы впуска

Автомобили могут иметь два типа системы впуска – инжекторную или карбюраторную. Электронная (инжекторная) система впуска позволяет добиваться большего КПД, поэтому устанавливается на большинство современных автомобилей.

Карбюраторная система предусматривает не распыляемое топливо в камере сгорания, а вбрасываемое струей в бензиновую систему. При этом у автомобиля наблюдается значительное повышение потребления топлива, ухудшается управляемость и нарушается работа мотора. Многокарбюраторные системы в используются достаточно редко и устанавливаются на тюнингуемые или на спортивные транспортные средства.

Обслуживание

Обслуживание моторов бюджетного класса однотипное. Через 15 000 км проводится техосмотр. Но лучше это делать немного раньше. Это может увеличить ресурс двигателя раза в полтора — с 200 000 до 300 000 км.

ТО-1 проводится через 5000 км. После такого пробега необходимо поменять моторное масло и фильтры в системе смазки и подачи топлива. Замена топливного фильтра позволит двигателю получать более чистый бензин. Это сбережет поверхности цилиндров и всю систему впрыска горючего.

ТО-2 рекомендуется проводить через каждые 15 000 км. На этом этапе меняются масло, фильтры, проводится регулировка клапанов.

ТО-3. Этот осмотр и обслуживание производится через 30 000 км. Он предусматривает:

  • замену смазки, воздушного и масляного фильтров вместе с масляными форсунками;
  • замену топливного фильтра;
  • осмотр и замену прокладки клапанной крышки;
  • проведение осмотра и диагностики всех датчиков двигателя.

ТО-4 проводится после пробега в 40 000 км. Опять меняются фильтры и масло. Самое главное на этом этапе — замена элементов газораспределительного механизма. Если этого не сделать, мотор резко начнет изнашиваться и стареть.

Следующие технические осмотры рекомендуется проводить через каждые 10-12 тыс. км согласно приведенной схеме.

Устройство газораспределительного механизма

Газораспределительный механизм состоит из:

  1. распределительного вала ;
  2. толкателей ;
  3. клапанов ;
  4. коромысла ;
  5. штанги ;
  6. привода.

1. Распределительный вал. Вращение распределительного вала приводит к своевременному открытию и закрытию клапанов газораспределительного механизма в зависимости от последовательности работы цилиндров двигателя, учитывая фазы газораспределения газов в механизме. Изготавливают распределительный вал из высокопрочной закаленной стали или чугуна. На валу ГРМ имеются опорные шейки и кулачки. Форма кулачков влияет на рабочие процессы распределения горючей смеси и газов, частоту и время открытия, закрытия клапанов. В торце распределительного вала ГРМ крепится звездочка (на которую устанавливается цепь) или шкив привода вала (на которую одевается ремень). Вал устанавливается в корпусе на подшипниках. В целях предотвращения осевых смещений распределительный вал имеет упорный фланец.

2. Толкатели. Толкатели – это детали газораспределительного механизма, которые служат для передачи усилий от кулачков распределительного вала к штангам коромысел. Толкатели изготавливают из высокопрочной стали или чугуна.

Виды толкателей: роликовые, цилиндрические, грибовидные.

Движение толкателей происходит в корпусах, закрепленных на блоке цилиндров или по направляющим.

3. Клапаны. Клапаны служат для подачи горючей смеси в цилиндры двигателя и вывода отработанных газов. Различают впускные и выпускные клапаны. Впускные служат для впуска горючей смеси, а выпускные клапаны служат для выпуска отработавших газов.

Конструкция клапана. Клапан состоит из стержня и головки. НА клапанной головке имеется кромка под 45 градусов для лучшего прилегания клапана. Впускной клапан отличается от выпускного диаметром. Выпускной клапан значительно больше по диаметру, чем впускной, так как объем отработавших газов превышает объем подающейся горючей смеси. Клапаны ГРМ установлены в головке блока цилиндров. Место их соединения называется седлом и имеет конусную форму. Для герметизации цилиндра предназначен клапанный механизм. Для улучшения герметизации цилиндра проводят процесс под названием притирка клапанов.

Впускные клапаны изготавливают из стали с хромистым покрытием, а выпускные клапаны из жаропрочной стали. Седла клапанов изготавливают из жаропрочного чугуна.

Движение стержней клапанов осуществляется по направляющим втулкам, которые изготавливаются из чугуна или стали. Направляющие соединены с головкой блока цилиндров . Клапаны оснащены внутренней и наружной пружинами. Пружины же крепятся с помощью тарелок, сухарей и шайб.

Открытие клапанов осуществляется через усилие, которое передается от распределительного вала на клапан.

Газораспределительный механизм современных двигателей устроен таким образом, что на каждый цилиндр двигателя имеется по два клапана впуска и два клапана выпуска. Для снятия клапанов используют рассухариватели клапанов.

4. Штанги

Штанги служат для передачи усилия от толкателей к коромыслам. Штанги толкателей могут иметь форму полых цилиндрических стержней со стальными наконечниками.

Штанги изготавливают из износостойкого алюминиевого сплава, крепятся с одной стороны к коромыслу, а с другой – к толкателю.

5. Коромысло

Коромысло служит для передачи усилия от штанги к клапанам. Коромысло выполнено в виде рычага с двумя плечами, который крепится на оси. При этом одно плечо длиннее, чем другое (возле штанги).

Коромысла изготавливают из прочной стали. Устанавливают коромысло на оси, которая крепится к головке цилиндров, на специальных втулках. Втулки предназначены для уменьшения трения между осью и коромыслом.

6. Привод распределительного вала

Распределительный вал приводится в движение от коленчатого вала при помощи привода, который может быть, как мы говорили цепной, шестеренчатый, ременной.

Скорость вращения распределительного вала в 2 раза меньше, чем скорость вращения коленчатого вала, что обеспечивается передаточным числом звездочки, либо размером шкива.

Таким образом, за два вращения коленчатого вала, распределительный вал совершит только одно вращение, что необходимо для осуществления одного рабочего цикла.

Часто встречается в обиходе автомобилистов такой термин, как тепловой зазор.

Сравнение стоимости покупки и обслуживания

Наиболее важным фактором при выборе ДВС, обычно становится цена и стоимость обслуживания двигателя

Если ваш автомобиль будет эксплуатироваться вдали от крупных городов, хороших автосервисов и крупных магазинов запчастей, а заправлять его качественным топливом также нет никакой возможности – стоит обратить внимание на автомобили с 8-клапанным двигателем. Обычно автомобили с 16-клапанными двигателями новее и технологичнее, поэтому и стоят дороже

Но так далеко не всегда. На многие автомобили автомобилист сам может выбрать тип двигателя, которым будет пользоваться в дальнейшем. То есть на одну и ту же машину устанавливают разные типы двигателей.

Сложность и стоимость ремонта

К сожалению, в наше время, в некоторых местах, тяжело найти действительно качественное топливо. Многие автолюбители выбирают самый дешевый бензин, из-за того, что хотят сэкономить. Поэтому нередки случаи, когда 16-клапанные двигатели выходят из строя из — за примесей. Они содержатся в некачественном бензине.

Ремонтировать подобные агрегаты обычно сложно и дорого. Причина этому — сложное устройство мотора и как следствие для ремонта необходимо использовать сложное и дороге оборудование. Запасные части 16-клапанного ДВС обычно стоят дороже, чем на 8-клапанный двигатель. Кроме того, поменять их самому, как правило, гораздо сложнее. Это неудивительно, ведь в 16-клапанном двигателе банально больше деталей и механизмов.

Автолюбители сталкиваются с проблемой деформации клапанов. Это касается определенных устаревших модификаций мотора. Зачастую это оказываются 8-клапанные двигатели. На них есть риск того, что при обрыве ремня или цепи ГРМ, погнуться клапаны. Даже на современных автомобилях автолюбители хоть и редко, но сталкиваются с такой проблемой. Стоимость ремонта двигателя в таком случае, может оказаться очень большой

Поэтому всегда обращайте внимание на модификацию мотора, читайте отзывы владельцев о нем перед покупкой

Если вы хотите получить динамичный мотор и можете себе позволить периодически платить за его обслуживание, то 16-клапанный вариант выглядит предпочтительнее. 8-клапанный надёжен и проверен временем. Он идеально подойдёт для спокойной, размеренной езды. Обслуживать его гораздо дешевле и легче, чем более современный аналог. А в условиях узких городских улиц и светофоров, мощный двигатель вам может и не понадобится.

Возможность тюнинга двигателя

Думаю, вы уже поняли, что 16-клапанный вариант ДВС мощнее и эффективнее. Он позволяет добиться лучшей динамики по сравнению с 8-клапанным. Но всегда можно сделать тюнинг мотора и получить дополнительный прирост к динамике и максимальной скорости автомобиля. Если вы хотите дополнительно улучшить свой двигатель, сделать его ещё более мощным и эффективным, то вам следует знать, что тюнингу лучше поддаются 16-клапанные варианты. Обусловлено это тем, что имея два распределительных вала, 16-клапанник даёт больше пространства для тюнинга.

Это не значит, что 8-клапанный двигатель нельзя улучшить. Просто сделать это будет довольно сложно и дорого. В некоторых случаях такой тюнинг просто не имеет смысла.

8 или 16 клапанов

Сразу после появления современного 16-клапанного двигателя автолюбители стали задаваться вопросом, стоит ли использовать новый вид моторов или нет. И действительно ли он имеет ряд неоспоримых преимуществ. Дать однозначный ответ на этот вопрос нельзя. Зато мы точно поняли, в каких случаях 8 клапанов против 16-клапанов более предпочтительны и наоборот.

Первый вариант вам идеально подойдёт, если вы любите быструю и динамичную езду. Вам нужно уверено обгонять медленные автомобили и быстро ускоряться на светофорах и перекрестках. А также вы способны без труда оплатить относительно дорогостоящий ремонт или диагностику ДВС. Заправлять такой двигатель необходимо качественным, и обычно, дорогим топливом. Только в таком случае он послужит долго и исправно.

Зато вы получите мощный, экономичный, а кроме того, тихий и плавный мотор. Вам не придется самим устанавливать зазоры. За вас это сделают газокомпенсаторы. На 16-клапанных агрегатах вам не так страшно обрыв ремня ГРМ.

Если вы не хотите лишний раз заморачиваться с ремонтом или аналитикой двигателя, то смело выбирайте проверенный годами и миллионам автолюбителей 8-клапанный мотор. Ведь 8 клапанов отличаются от 16 тем, что вам не придется тратить много денег в случае поломки. Можно также заправлять недорогое топливо и не бояться за техническое состояние агрегата. Правда вам придется смириться с повышенным шумом и вибрацией от мотора.

Материал, из которого изготовлено устройство внутреннего сгорания

Существует как минимум три вида материалов, из которых изготавливаются силовые агрегаты :

  1. Чугун. Чугунные двигатели отличаются высокой прочностью и надежность, а также гарантируют долгий срок эксплуатации. Но, так же как и все чугунные изделия, мотор из данного материала имеет слишком большой вес, который ухудшает управляемость автомобиля.
  2. Алюминий, в отличие от чугуна, занимает не так много места и имеет небольшой вес, однако обеспечивает меньшую прочность, которая не так надежно проявляет себя в повседневной жизни.
  3. Магниевые сплавы. Такой материал в большинстве случаев используют на внедорожниках и автомобилях бизнес-класса. Такая выборочная установка объясняется легко: высокий уровень прочности и небольшой вес реализуется на мировом рынке за слишком высокую стоимость, и ее установка на обычные малолитражки будет экономически не выгодна.

Чем отличается двигатель 126 от 128

Санек, ДвигательДвигатель 1,8L — это расточенный 1,5?Нет, двигатель разрабалывался отдельно при участии технологов ЗАО «Супер-Авто и ВАЗа. Двигатель имеет свой номер (21128) и сертификат. За счет чего достигнут такой объем можно узнать прочитав нижеприведенную статью.Двигатель ВАЗ-21128 16кл. V=1,8L с мощностью 100 л.с. и крутящим моментом 162Нм/3200об/мин, удовлетворяющий требованиям по нормам токсичности Euro 2.В двигателе 1,8 используется блок цилиндров ВАЗ 21124 с межцентровым расстоянием 89 мм, увеличенной на 2,4 мм высотой и размером рабочих цилиндров диаметром 82,5 мм, оригинальные поршни с уменьшенной на 98 г массой и на 20,2 мм высотой. Поршни, отлиты методом погружения («ноу-хау» ЗАО «Супер-Авто» и АВИТИ) и имеют литейные поднутрения в днище, что предотвращает порчу клапанов при обрыве ремня ГРМ. Основное увеличение объема двигателя произошло за счет существенной переработки деталей кривошипно-шатунного механизма в результате чего ход поршня увеличен до 84 мм.Для обеспечения нормальной работы двигателя используются новые калибровки контроллера, форсунки увеличенной производительности фирмы “Siemens” и дроссельный патрубок с большим проходным сечением. Увеличенный до 51 мм диаметр системы выпуска также значительно повлиял на увеличение мощности двигателя.Одним из основных достоинств двигателя является увеличенный до 162 Нм начальный крутящий момент, обеспечивающий оптимальные разгонные характеристики автомобиля — момент трогания и момент совершения маневров.Для передачи возросшего момента, на автомобили, оснащенные двигателем 1,8L, устанавливается усиленная КПП и усиленное сцепление фирмы Luk . КПП включает в себя усиленные подшипники валов фирмы SKF (Швеция) и усиленный вторичный вал с блоком шестерен в сборе и главной парой 3,9 и 103й ряд коробки.Отличительной особенностью сцепления фирмы Luk является увеличенный до 200 мм диаметр нажимного и ведомого диска и усиленные пружины.Для повышения точности соединения шатуна с коленчатым валом в технологии изготовления шатуна операция разъема «крышка-шатун» выполняется не разрезанием, а разрывом, что значительно повышает точность обработки отверстия большой головки.За счет снижения массы кривошипно-шатунного механизма и улучшения структуры металла поршня и шатуна увеличена надежность и долговечность двигателя.Существует также тюнинговый вариант двигателя, который предусматривает установку нового впускного ресивера с укороченными впускными каналами, что обеспечивает увеличение наполнения на высоких оборотах, фильтра нулевого сопротивления, доработанной системы вентиляции картера, дроссельного патрубка диаметром 54мм, впускного распредвала с измененными фазами газораспределения. Все эти мероприятия обеспечивают увеличение мощности со 120 л.с. до 135 л.с.

Один из наших старых клиентов сменил машину на ВАЗ 21124 (объем двигателя 1.6 литра, 16 клапанник). Авто не новое, пробег на одометре 85 тыс.км. Спустя некоторое время проявились проблемы — сразу в больших количествах уходил тосол из системы охлаждения, надувался расширительный бачок, клиенту приходилось постоянно доливать тосол. После поездки на межгород машину пригнали на ремонт — моргает лампа давления масла, стучат гидрокомпенсаторы. После осмотра машины был поставлен вердикт — пробег был скручен, но авто в неплохом состоянии. Замер компрессии показал разницу по цилиндрам до 2 атмосфер. Будем разбирать двигатель, искать и устранять причины проблем.

Снимаем навесное оборудование, затем клапанную крышку и постель распредвалов. Гидрокомпенсаторы незначительно посинели от масляного голодания, но клиенту повезло — шейки распредвалов и постели в ГБЦ в хорошем состоянии — здесь дорогостоящего ремонта можно избежать.

http://avto-blogger.ru/dv/skolko-klapanov-v-dvigatele.htmlhttp://litezona.ru/kak-opredelit-skolko-klapanov-v-dvigatele/http://www.lada-forum.ru/index.php?showtopic=12916http://evrasia-today.ru/124-dvigatel-vaz/

Тип бензиновой системы впрыска

Бензиновая система впрыска обеспечивает бесперебойную подачу топлива в камеры сгорания. Различают системы с одноточечным и многоточечным впрыском. Первый тип системы требует большего количества бензина и не гарантирует правильной работы двигателя, поэтому современные автомобили не оснащают одноточечной системой впрыска. Многоточечный метод впрыска создает в камере сгорания равномерную топливную смесь, которая позволяет автомобилю стабильно работать в любых условиях.

Есть еще один тип бензиновой системы впрыска – прямой. Такой метод подачи бензина увеличивает срок эксплуатации автомобиля, позволяет ему работать без перебоев и снижает расход топлива. Однако установка такой системы станет для автолюбителя дорогим удовольствием. Кроме того, она имеет существенные недостатки. Если вы все таки установили на автомобиль систему прямого впрыска бензина, то использовать нужно только высококачественное топливо. Также, стабильность работы двигателя может быть нарушена и при холодном старте могут появляться перебои.

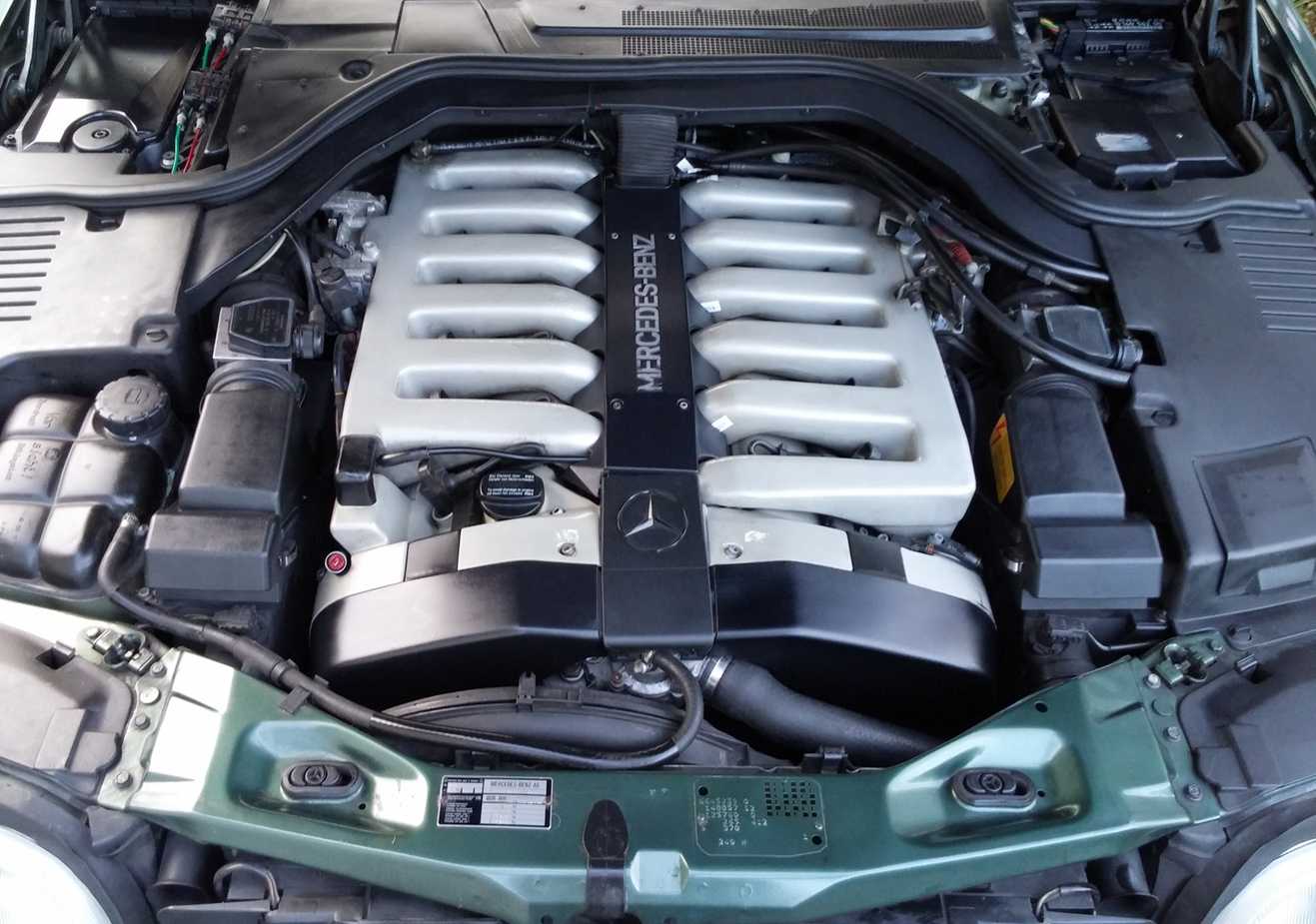

Двигатель Mercedes-Benz M120

Двигатели серии M120 относятся к эпохе 90-х годов прошлого столетия. Это объясняет наличие кованых поршней, алюминиевого блока и 4 клапанов на цилиндр. Новые моторы применяли систему газораспределения DOHC с двумя распредвалами. Силовой агрегат M120 E60 или шестисотый был одним из популярных моторов этой линейки.

Обзор 6-литрового M120

Это первый двенадцатицилиндровый мотор, произведённый компанией Мерседес-Бенц. Долгие годы он считался шедевром конструкторского искусства автомобильной марки из Штутгарта. Например, вот какие нововведения были доведены до идеала.

  1. Установка двух распредвалов в каждой из ГБЦ.
  2. Установка четырёх клапанов в каждом из цилиндров.
  3. Оснащение системы впуска муфтой с приводом для корректировки фаз ГРМ, но без плавной регулировки — только рано или поздно.

6-литровый ДВС развивал от 398 до 408 л. с. Питался он 95-литровым бензином. Расходовал примерно 12 литров горючего на 100 км пути. Устанавливался мотор на такие известные автомобили, как седаны и купе 3 поколения Mercedes-Benz S-Class.

Разница в мощностях 6-литрового E60 объясняется следующими моментами:

  • первые автомобили, на которые ставился M120, предназначались для Америки, а на этом континенте отдавали почтение мощным агрегатам — поэтому эти версии развивали 408 л. с.;
  • через два года мотор стал популярным, ставился и на местные (европейские) версии, вот мощность и снизили до 394 л. с. в угоду экономичным немцам.

В зависимости от года выпуска двигатель M120 мог оснащаться различными инжекторами:

  • LH имел упрощённую систему зажигания EZL с распределителем на передней крышке;
  • MEIR был с отдельными катушками зажигания.
Объем двигателя, куб.см 5987
Максимальная мощность, л.с. 394 — 408
Максимальный крутящий момент, Н*м (кг*м) при об./мин. 570 (58) / 3800; 580 (59) / 3800
Используемое топливо Бензин АИ-95
Расход топлива, л/100 км 12.5 — 23.1
Тип двигателя V-образный, 12-цилиндровый
Доп. информация о двигателе DOHC
Диаметр цилиндра, мм 89 — 92
Количество клапанов на цилиндр 4
Максимальная мощность, л.с. (кВт) при об./мин. 394 (290) / 5200; 408 (300) / 5200
Нагнетатель Нет
Степень сжатия 10-11
Ход поршня, мм 78.9 — 80.2
Модификация Описание
120.980 (система впрыска LH) Агрегатировался с АКПП 722.362 — стоял на W140.056/057 /076
120.982 (система впрыска ME) Использовался с АКПП 722.621 — стоял на W140.056/057 /076
120.981 (система впрыска LH) Применялся с АКПП 722.362 — стоял на R129.076
120.983 (система впрыска ME) Совмещался с АКПП 722.621 — стоял на R129.076

Специальные версии M120

Известны также спецверсии двигателя M120.

  1. GLK CTR или мотор для гоночных авто. Он специально строился для участия в ралли, состоявшемся в 1999 году. Правила соревнования требовали, чтобы объём двигателя увеличили. В итоге получился 6.9-литровый агрегат.

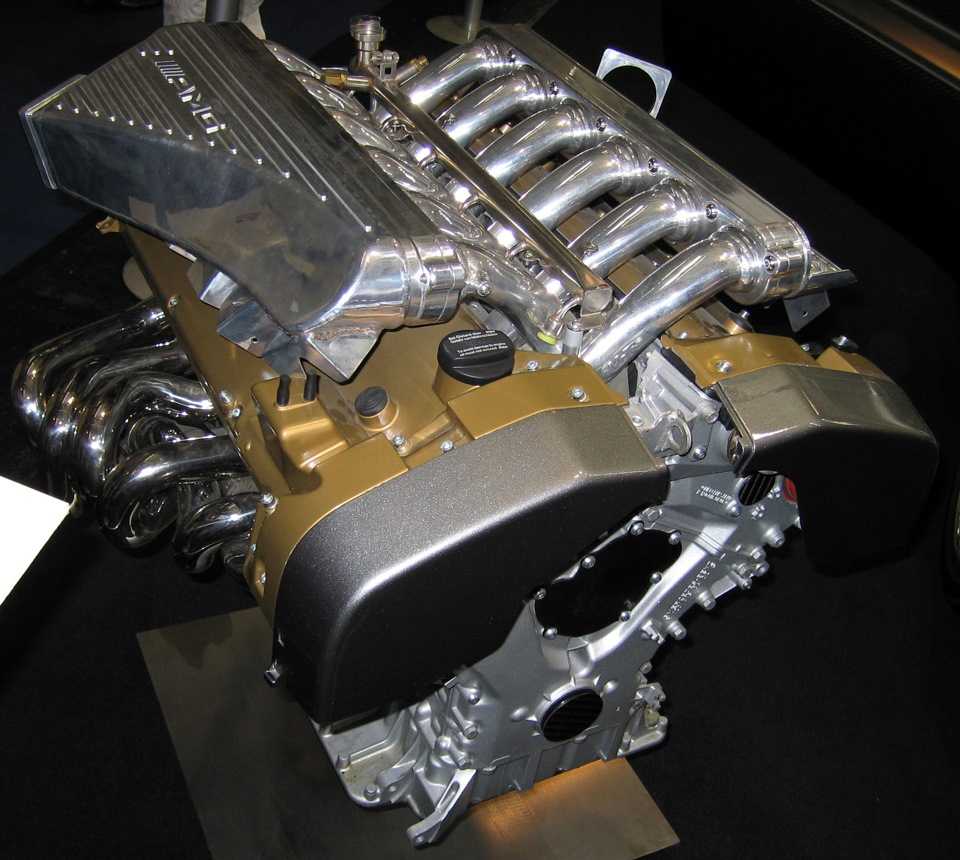

  2. AMG или версия мастеров из Аффальтербаха, которым показалось мало стандартных 394 л. с. Они расточили блок цилиндров и добились сумасшедшего результата — 7.3 литра рабочего объёма! Он развивал 525 л. с. Мотор сразу же установили на родстер SL73 AMG или попросту R Также была придумана версия с меньшим объёмом (7 литров) — ставилась на тот же R129.

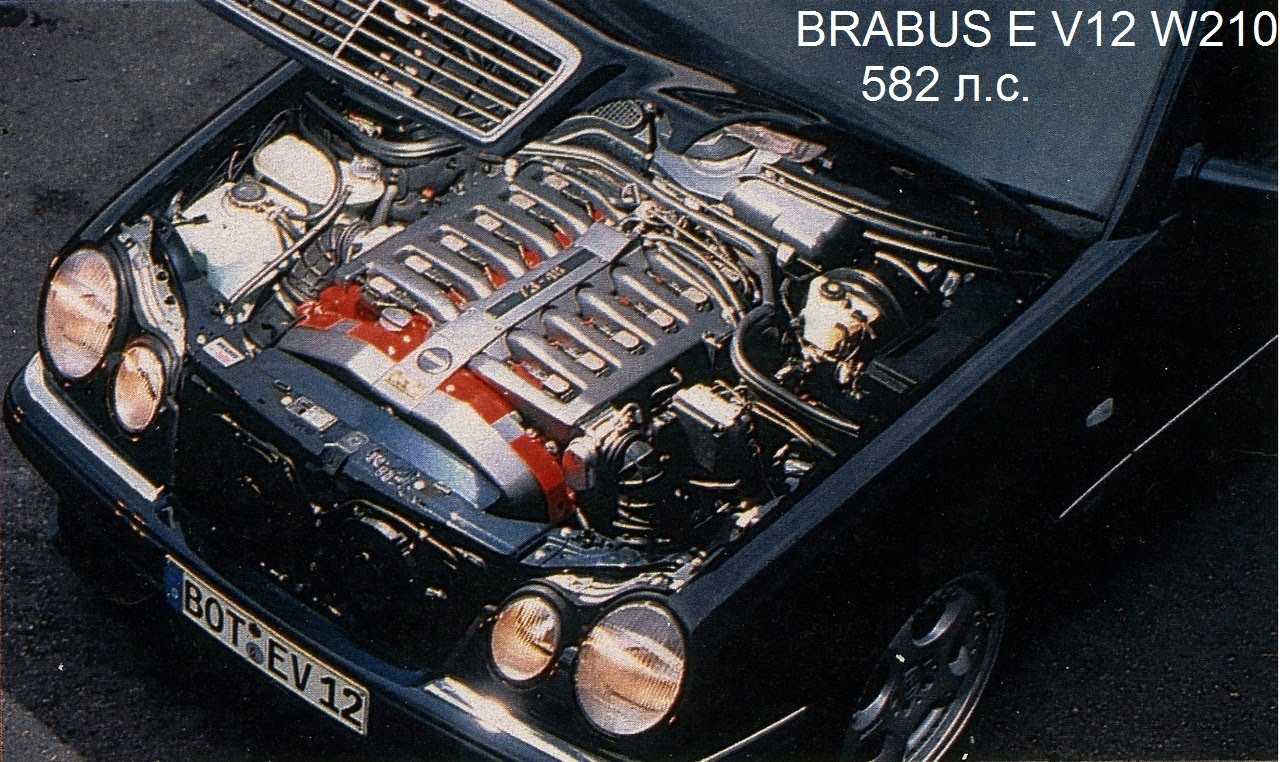

  3. BRABUS или версия от безумцев из Ботропа. Решив усовершенствовать мерсовский M120, они создали настоящее чудовище! Это был тот же объём в 7.3 литра, как у AMG, но агрегат выдавал 540 лошадей и развивал максимальную скорость в 305 км/ч. Это поразительный результат, ведь вес автомобиля с таким ДВС превышал две тонны! Устанавливали чудо-мотор на классические седаны с доработанными тормозами. Позднее этот же двигатель был взят на тюнинг компанией Lorinser — она увеличила объём цилиндров до 7.4 л. Однако превзойти мастеров из Ботропа не удалось — и сила и скорость были ниже, чем у BRABUS.

Проблемы

Данный агрегат нельзя назвать беспроблемным. Он получился сложным, надёжностью не отличался. Вот какие неполадки выскакивали при эксплуатации в первую очередь.

  1. Быстрое засорение вентиляции картера. Особенно часто это происходило на двигателях со старым маслом. Поэтому, совет для владельцев: смазку менять как можно чаще. Сложность же заключалась в том, что нужно было снять и капитально разобрать двигатель, чтобы осуществить прочистку. На СТО данная процедура занимает 40-50 нормочасов, соответственно, и стоимость работы высокая.
  2. Утечка масла, которая неизбежно возникает на старых агрегатах. Изнашиваются сальники, выходит из строя маслонасос, рассыхают прокладки — одним словом, нужно в это время регулярно следить за мотором, менять расходники.

В остальном, это обычный мерсовский двигатель, да несколько сложноватый, но доведённый до идеального конструктивного сочетания.
