Двигатель уаз 417 1002015

Особенности конструкции

В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:

• посадка гильз в блоке резиновыми кольцами вместо медных прокладок;
• маховик больше в диаметре;
• нет оребрения вначале выпуска, затем появились 4 ребра жесткости;
• маслофильтр съемный вместо стаканного;
• схема системы охлаждения обратная – и подача и забор ОЖ из ГБЦ;
• слабый фибровый сальник помпы вместо сальника от мотора ВАЗ;
• уменьшен диаметр тарелок клапанов.

Маховик УМЗ 417Система охлаждения

И самая главная причина снижения мощности УМЗ 417 в сравнении с ЗМЗ 402 – объединенный,  не раздвоенный коллектор выпускного тракта.

Выпускной коллектор

Особенностями конструкции являются:

• рядная схема двигателя и его продольное расположение относительно траектории движения транспортного средства;
• камера сгорания небольшого размера, купольной конфигурации;
• улучшенная очистка смазочного материала (полнопоточная схема со сменным фильтром);
• высокий эксплуатационный ресурс от 150000 км пробега;
• короткий ход поршня и верхняя компоновка клапанов.

Схема ГРМ УМЗ 417

Чтобы осуществить капитальный ремонт, не нужно обязательно посещать СТО, все операции можно произвести своими силами в гараже. Для этого руководство пользователя содержит, как описание параметров, так и пошаговые фото.

Даже в отсутствие гидротолкателей производитель рекомендует заливать качественное масло и антифриз для охлаждения мотора с весьма скромным оребрением блока цилиндров.

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

• 3151 – внедорожник;
• 3303 – грузовик полноприводный;
• 3741 – фургон цельнометаллический 4х4;
• 2206 – 8 – 11 местный микроавтобус;
• 3962 – санитарный и реанимационный автомобиль;
• 3909 – Фермер вагонного типа;
• 39094 – Фермер грузовик;
• ДИСА-1912 Заслон – бронемобиль для инкассаторов.

Мотор был создан чуть позже переименования УАЗ 469 в 3151, а УАЗ 452 в 3741, поэтому стоит только в модернизированных «Бобиках» и «Таблетках» – «Буханках». Характеристики двигателя позволяли применить его в качестве силового привода всех выпускавшихся на тот момент моделей УАЗ.

Еще одна методика для тех, кто хочет обмануть систему:

● делаем все то же, что и в предыдущем варианте, но понимаем, что нормально набивку проволочкой не протянуть, что она будет деформирована и нормально уплотнять не будет; ● не извлекаем набивку из верхней части обоймы, а вместо этого через подходящую проставку пытаемся ее уплотнить, подтрамбовывая с торцов; ● для нижней части обоймы подрезаем набивку с припусками равными выемкам, образовавшимся в верхней обойме с напуском в дополнительные 2-3 мм; ● Собираем; ● Убеждаемся, что течет; ● Переделываем как положено.

Всем доброго времени суток!

Давненько я ничего не писал в БЖ. (Экзамены и т.д. Одним словом времени не было).

Дело было в в конце апреля…

После поломки ЗИЛовского генератора случилась еще одна не хорошая вещь. В выходные решил покататься по полю…движок, что называется «пооткручивал», после чего появился стук в двигателе. Вскрытие показало, что провернуло шатунный вкладыш на 4ом цилиндре.

Вариантов было три: — перебирать ЗМЗ 24 (Полная капиталка) — перебирать 417 который застучал (тоже требует переборки.стал кушать масло). — Так как тяга на низах у 417 больше понравилась, остановился на 3 варианте: Поставил другой 417 двигатель

, который покупался с «донором».

Движок в отличном состоянии. Косяк один — антифриз убегает в поддон. К счастью, выяснилось что блок не размороженный, а всего навсего резиновые кольца гильз от времени стали пропускать.

В итоге разобрали весь двигатель, предварительно пометив положение поршней, колец… и т д. А для извлечения гильз изготовили специальный съемник.

Времени не хватало и сборка двигателя продолжалась недели 3.

Что нового: — Спереди поставил новый сальник — назад купил вражескую набивку от Mercedes. — поменял диск сцепления (АДС) — генератор Bosh 90f от Audi (ЗИЛовский не стал реанимировать)

Установка зажигания на 402 двигателе

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения

Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

• Коленвал занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
• Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
• Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

• Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
• Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
• Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
• Потом с помощью ключей выставляю шкалу октанового корректора на 0.

ЭТО ИНТЕРЕСНО: Как поменять бензонасос на калине

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
• Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Двигатель УАЗ Буханка: характеристики, неисправности и тюнинг

В 2016 году Ульяновский завод анонсировал очередное обновление проверенного временем автомобиля (УАЗ 3909 и др.). За время, прошедшее с момента выпуска первого УАЗ 451 М, на эти автомобили были установлены различные агрегаты привода как Ульяновского (УМЗ), так и Заволжского (ЗМЗ) моторных заводов. Считается, что базовый двигатель УАЗ Буханка — это бензиновый двигатель УМЗ 421, различные модификации которого (карбюратор и инжектор) выпускаются до сих пор.

УАЗ 452 (Буханка) — один из старейших автомобилей, различные модификации которого выпускаются Ульяновским автомобильным заводом до сих пор. На базе этого полноприводного микроавтобуса, широко известного как «Буханка» или «таблетка» (военный санитарный автомобиль), серийное производство которого началось в 1965 году (УАЗ 451М), было разработано множество различных модификаций. Он несколько раз модернизировался и до сих пор выпускается в модернизированном виде (УАЗ 2206).

Модификации

Двигатель ЗМЗ 410 имел достаточное количество модификаций, которые устанавливались на автомобили УАЗ.

Рассмотрим, модификации движка ЗМЗ 410:

Обозначение двигателя по КД	VDS-описательная часть маркировки	Характерные особенности комплектности и исполнения двигателя	Применяемость на автомобиле
Комплектации с карбюратором К151Ц, головкой цилиндров 4021.1003007-61, блоком цилиндров, отлитым в кокиль — для автомобилей «УАЗ»
4104.1000400	410400	Базовая комплектность в едином исполнении с водяным насосом под муфту привода вентилятора	Автомобили УАЗ старого грузового ряда массой до 3500 кг (Евро-0)
41047.1000400	410470	То же, в тропическом исполнении
4104.1000400-01	41040В	Комплектность с водяным насосом под муфту привода вентилятора, с кронштейном ГУР
41047.1000400-01	41047В	То же, в тропическом исполнении
4104.1000400-10	41040А	Комплектность с водяным насосом под муфту привода вентилятора, с датчиками под новую панель приборов, с кронштейном ГУР
41047.1000400-10	41047А	То же, в тропическом исполнении
4104.1000400-11	41040С	Комплектность с водяным насосом под муфту привода вентилятора, с датчиками под новую панель приборов
41047.1000400-11	41047С	То же, в тропическом исполнении
4104.1000400-02	41040F	Базовая комплектность в едином исполнении с проставкой под вентилятор
41047.1000400-02	41047F	То же, в тропическом исполнении
4104.1000400-03	41040L	Комплектность с проставкой под вентилятор, кронштейном ГУР
41047.1000400-03	41047L	То же, в тропическом исполнении
4104.1000400-40	41040G	Комплектность с датчиками под новую панель приборов, кронштейном ГУР
41047.1000400-40	41047G	То же, в тропическом исполнении
4104.1000400-41	41040М	Комплектность с датчиками под новую панель приборов
41047.1000400-41	41047М	То же, в тропическом исполнении

Распространенные неполадки мотора УМЗ

Как и вся подвижная техника, двигатели ульяновского завода рано или поздно выходят из строя. Рассмотрим подробнее наиболее часто наблюдаемые неисправности:

• при проявлении посторонних шумов и назойливого стука в эксплуатируемом силовом агрегате рекомендуется проверить регулировку клапанов ГРМ. Кроме того, данный симптом может свидетельствовать о поломке шатунных вкладышей. Еще одной возможной причиной является деформация распределительного вала;
• если при эксплуатации двигателя наблюдается повышенная вибрация, это зачастую свидетельствует об отсутствии сбалансированности в кривошипно-шатунном механизме. Также проблема может крыться в неотрегулированном карбюраторе. Помимо этого, возможно, данный симптом указывает на неполадки в системе зажигания;
• чрезмерное нагревание силового агрегата обычно объясняется поломкой термостата. Присутствие в системе охлаждения воздушной прослойки наряду с неисправностью помпы, поставляющей жидкость, также приводит к перегреву мотора.

Технические характеристики двигателей

Двигатели УМЗ в значительной мере похожи на движки, выпускаемые Заволжским моторным заводом. Это и не странно, поскольку Ульяновский завод входит в состав ОАО «ГАЗ». За всё время производства, на свет вышло немало достойных моторов, которые заслужили любовь и уважение.

Рассмотрим, основные моторы выпускаемые УМЗ, а также их технические характеристики:

УМЗ-417

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

Согласно нормам завода изготовителя, ресурс силового агрегата составляет 150 000 км. В то время как аналоги ЗМЗ имели ресурс в 200-250 тыс. км пробега.

УМЗ-421

Наименование	Описание характеристики
Модель	УМЗ 421
Тип	Карбюратор/инжектор
Количество цилиндров	4
Количество клапанов	8
Объем	2,9 литра (2890 см куб)
Диаметр цилиндра	100 мм
Мощность	98 л.с. в карбюраторной версии и 125 л.с. — в инжекторе
Эконормы	От Евро-0 до Евро-4
Расход	11 литров на 100 км пробега
Количество масла в ДВС	5,8 литра
Ресурс	250+ тыс. км
Масла, которые льются	5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40

Технические характеристики, которые получил 421 двигатель — высокие, а сам мотор стал известный, как качественный и надёжный. Выпускался УМЗ 421 в двух вариантах: карбюратор и инжектор. Кроме этих отличий, других конструктивных изменений мотор не получал.

Модификации двигателя УМЗ 421:

1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ.
2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ.
4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ.
5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.
6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях.
7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.
8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.
9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.
11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель.
13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

УАЗ-451МИ

Наименование	Описание характеристики
Модель	451МИ
Тип	Карбюратор
Количество цилиндров	4
Количество клапанов	8
Объем	2,5 литра (2445 см куб)
Диаметр цилиндра	92 мм
Мощность	75 л.с.
Питание	Карбюратор К-129В
Расход	16 литров на 100 км пробега
Степень сжатия	6,7
Ресурс	150 тыс. км
Масла, которые льются	Минеральное или полусинтетика

Один из самых старых представителей силовых агрегатов выпускаемых УМЗ. Устанавливался силовой агрегат на транспортные средства УМЗ-469 «Бобик».

УМЗ-4175

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	98 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

УМЗ-4178

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	100 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

УМЗ 417, 4175 и 4178 — идентичные, за исключением мощностных характеристик. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке.

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

• 3151 – внедорожник;
• 3303 – грузовик полноприводный;
• 3741 – фургон цельнометаллический 4х4;
• 2206 – 8 – 11 местный микроавтобус;
• 3962 – санитарный и реанимационный автомобиль;
• 3909 – Фермер вагонного типа;
• 39094 – Фермер грузовик;
• ДИСА-1912 Заслон – бронемобиль для инкассаторов.

Мотор был создан чуть позже переименования УАЗ 469 в 3151, а УАЗ 452 в 3741, поэтому стоит только в модернизированных «Бобиках» и «Таблетках» – «Буханках». Характеристики двигателя позволяли применить его в качестве силового привода всех выпускавшихся на тот момент моделей УАЗ.

Двигатель УМЗ 414 УАЗ-469, УАЗ-452

Краткое описание

Двигателем УМЗ 414 комплектовались автомобили УАЗ-469 и УАЗ-452. Серийное производство началось в 1978 году, одновременно продолжался выпуск двигателя УМЗ-451М. С 1986 года производился УМЗ-4146. Особенности. Мотор УМЗ 414 представлял собой дальнейшее развитие мотора УМЗ-451. 414-ый мотор по основным параметрам не имеет существенных отличий от 21-го. Его основное отличие от двигателя ГАЗ-21 в новой конструкцией блока цилиндров повышенной жесткости. Кроме того, передний сальник коленчатого вала получил наружную конструкцию. Масленый фильтр от Жигулей первой модели. Сама система смазки отличается от 451го мотора — масло в радиатор охлаждения масла поступает через фильтр непосредственно из канала смазки коренных подшипников. На двигателе установлен маслоуловитель системы вентиляции картера. Можно сказать, что двигатель 414 представляет собой переходную модель между 451 и 417 моторами. Степень сжатия на моторе 6,7:1. В системе питания применен однокамерный карбюратор. Водяная помпа крепится к ГБЦ. Моторесурс этого двигателя подняли с 120 до 150 тыс. км.

УМЗ 414 в дальнейшем послужил основой для УМЗ 417, получив иную ГБЦ (схожую с ГАЗ-24) и степень сжатия 7,0:1. Данный мотор развивает 92 л.с.

Характеристики двигателя УМЗ 414 УАЗ-469, УАЗ-452

ПараметрЗначение

Конфигурация	L
Число цилиндров	4
Объем, л	2,445
Диаметр цилиндра, мм	92,0
Ход поршня, мм	92,0
Степень сжатия	6,7
Число клапанов на цилиндр	2 (1-впуск; 1-выпуск)
Газораспределительный механизм	OHV
Порядок работы цилиндров	1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала	56,6 кВт — (77 л.с.) / 4000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	172 Н•м / 2200 об/мин
Система питания	Карбюратор К-129В, К-131, К-131А
Рекомендованное минимальное октановое число бензина	76
Экологические нормы	Евро 0
Вес, кг	165

Конструкция

Четырехтактный четырехцилиндровый бензиновый карбюраторный с контактным распределителем зажигания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки – под давлением и разбрызгиванием.

Блок цилиндров алюминиевый с чугунными гильзами мокрого типа. Коленчатый вал и распределительный вал от двигателя ГАЗ-24. Также применяется набивка сзади с отдельным от последней крышки коренного подшипника держателем набивки. Впускной клапан имеет диаметр 44мм, выпускной — 36 мм. Коллектор с каналами круглого сечения и плавными изгибами под однокамерный карбюратор. Стоит отметить, что в зависимости от модели карбюратора и настроенности выпуска двигатель развивал мощность в диапазоне 77-80 л.с.

Обслуживание

Обслуживание мотора ничем не отличается от работ проводимых с двигателем УМЗ-417, прочитать о котором можно здесь .

← Другие двигатели УМЗПоделится с друзьями:

Page 2

• УМЗ 417 УАЗ 469, 452 Буханка

  Объем: 2,4 л.Мощность: 92 л.с.

• УМЗ 414 УАЗ-469, УАЗ-452

  Объем: 2,4 л.Мощность: 77 л.с.

• УМЗ 451/451М УАЗ-469, Буханка

  Объем: 2.4 л.Мощность: 75 л.с.

• УМЗ EvoTech 2.7 Газель Бизнес, Некст

  Объем: 2.7 л.Мощность: 106,8 л.с.

• УМЗ-4216 2.9 Газель Бизнес, Некст

  Объем: 2.9 л.Мощность: 106,8 л.с.





















• УМЗ 421 УАЗ 469, 452, Симбир

  Объем: 2.9 л.Мощность: 91 л.с.

ОАО «Ульяновский моторный завод» (УМЗ) – российский производитель автомобильных двигателей. Завод входит в дивизион крупнейшего российского автомобилестроительного холдинга «Группа ГАЗ». Завод начал свою историю осенью 1941 года с производства стационарных малолитражных двигателей с водяным и воздушным охлаждением, применявшихся для создания подвижных электростанций, освещения блиндажей, полевых госпиталей, зарядки аккумуляторов. В 1968 году Ульяновский моторный завод приступил к освоению производства автомобильных двигателей, а в 1971 году вошел в состав производственного объединения АвтоУАЗ.

В настоящее время УМЗ является крупным предприятием России по производству силовых агрегатов для грузовых, пассажирских и многоцелевых автомобилей повышенной проходимости марки «ГАЗ» и «УАЗ». Основная продукция предприятия – это бензиновые и газобензиновые двигатели стандарта Евро-3, Евро-4 и Евро-5, устанавливаемые на автомобили ГАЗель, ГАЗель Next и УАЗ.

Двигатель ЗМЗ-409

ЗМЗ 409 — это инжекторный бензиновый двигатель с 4 цилиндрами в ряд и 16 клапанами. Инжекторная система двигателя 409 управляется микропроцессорным электронным блоком. Этот двигатель был запущен в производство в 1996 году. Этот двигатель в основном устанавливается на новые и современные отечественные автомобили УАЗ и ГАЗ. Все поколения этих электростанций оснащены газовым нейтрализатором и полностью соответствуют стандартам EURO-2.

ЗМЗ 409 Технические характеристики

Имя	Функция
Тип	In-line
Топливо	Бензин
Система впрыска	Инжектор
Том	2,7 литра (2693 куб. см)
Мощность	128 HP
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Потребление	13,2 литра на 100 км
Система охлаждения	Жидкостное, принудительное охлаждение
Последовательность работы цилиндров	1-3-4-2

Куда ставится

ЗМЗ-409 устанавливается на автомобили производства УАЗ:

• Получение;
• Симбир
• Барс;
• «Буханка» (в частности, 3909 и другие).
• Патриот;
• Груз;
• УАЗ Хантер;

УАЗ Буханка инжектор, 409 двигатель, закрытая жидкостная система охлаждения — часто встречается на дорогах России и СНГ, ведь это дешевый и неприхотливый автомобиль. УАЗ Буханка инжекторный 409 двигатель получила более полутора десятков лет назад, и за эти годы модель доказала свою жизнеспособность.

К 2005 году. ЗМЗ 409 также устанавливался в модификациях на ГАЗ «Газель»:

• 13-местный микроавтобус ГАЗ 3221 и его версия повышенной комфортности 32213;
• микроавтобус модель 322132;
• 33023 грузопассажирский;
• ГАЗ «Соболь» моделей 22171, 221717 и 22177 (также известный как Баргузин), 2217
• 5-тонный бортовой грузовик 3302;
• карета скорой помощи, индекс 32214;
• рама фургона 2705;

В 2005 году истек и не был продлен контракт между Завольским моторным заводом и «Группой ГАЗ», и завод вошел в состав холдинга «Соллерс».

История создания ЗМЗ 409

Первые экземпляры этого двигателя были выпущены в 1996 году. ЗМЗ 409 является усовершенствованием и развитием модели двигателя 406. Для получения более мощного и динамичного двигателя на ЗМЗ 405 диаметр блока цилиндров был увеличен до 95,5 мм, что позволило получить объем цилиндров двигателя 2465 см3.

На ЗМЗ 409 пошли еще дальше, объем этого двигателя удалось увеличить до 2,7 литра. Этого можно достичь путем внесения некоторых структурных изменений. Кроме того, блок цилиндров остался без изменений, он был взят от ЗМЗ 405. А чтобы получить больший объем, расстояние хода поршня можно было увеличить. Это стало возможным благодаря установке нового коленчатого вала с более крупными шатунами и другой конструкции поршней. Были использованы шатуны с такими же характеристиками.

Поршни были слегка изменены. Отверстие под палец было перенесено вверх, что дало дополнительные 4 мм хода поршня и 7 мм дополнительного радиуса кривошипа. Все эти меры позволили сделать ход поршня 94 мм, вместо прежних 86 мм.

В результате был создан новый двигатель 409 с рабочим объемом 2693 миллиметра. На базе двигателя 409 было создано множество модификаций, которые успешно выпускаются и по сей день.

Водителям «Газелей» на заметку

Первый автомобиль «Газель» сошел с конвейера в 1994 году, на котором установили карбюраторный двигатель ЗМЗ-402. Конструкция мотора представляет алюминиевый блок цилиндров с их рядным расположением. Применялся распределительный вал, установленный в нижней части блока цилиндров и управляющий движением рокеров клапанов посредством штанг. По существу, это незначительно доработанный ЗМЗ-24Д, устанавливаемый на автомобилях ГАЗ-21 «Волга».

Мотор выпускался в различных модификациях с 1981 по 2006 г.:

1. ЗМЗ 402.10 — используется бензин марки А-92, степень сжатия – 8,2. Эксплуатируется на автомобиле «Волга».

2. ЗМЗ 4021.10 — на этом двигателе снижена степень сжатия 6,7 и рассчитан для эксплуатации с бензином марки А-76.

3. ЗМЗ 4022.10 — двигатель с форкамерно-факельным зажиганием. В конструкцию были внесены значительные изменения, в частности:

• установлена другая головка блока цилиндров;
• изменен впускной и выпускной тракт;
• применен распределительный вал с геометрией кулачков, отличающихся от предшественной модели;
• разработан специальный карбюратор К-156.

В итоге получился конструктивно сложный мотор, с незаметной технико-экономичными показателями и в 1992 году, производство форкамерных двигателей было свернуто.

4. ЗМЗ 4025.10 — аналог двигателя ЗМЗ 4021.10, предназначенный для автомобилей Газель.

5. ЗМЗ 4026.10 — аналог двигателя ЗМЗ 402.10, предназначенный для автомобилей Газель.

Автозапчасти и СТО

Обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов. Не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя?

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

— расположение цилиндров двигателя: однорядное или V-образное; — количество цилиндров; — конструкция распредвала; — тип и конструкция коленвала.

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов. Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора. Двигатель работает максимально равномерно при наименьшем промежутке воспламенения.

Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Порядок работы цилиндров у разных двигателей:

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ. Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее. Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 720. У 2-х тактного двигателя 3600.

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

— Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 1200).

— Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 900).

— Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 900 .

То есть если в 1 цилиндре происходит рабочий цикл, точерез 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам. Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

• 3151 – внедорожник;
• 3303 – грузовик полноприводный;
• 3741 – фургон цельнометаллический 4х4;
• 2206 – 8 – 11 местный микроавтобус;
• 3962 – санитарный и реанимационный автомобиль;
• 3909 – Фермер вагонного типа;
• 39094 – Фермер грузовик;
• ДИСА-1912 Заслон – бронемобиль для инкассаторов.

УАЗ 39094 Фермер

Мотор был создан чуть позже переименования УАЗ 469 в 3151, а УАЗ 452 в 3741, поэтому стоит только в модернизированных «Бобиках» и «Таблетках» – «Буханках». Характеристики двигателя позволяли применить его в качестве силового привода всех выпускавшихся на тот момент моделей УАЗ.

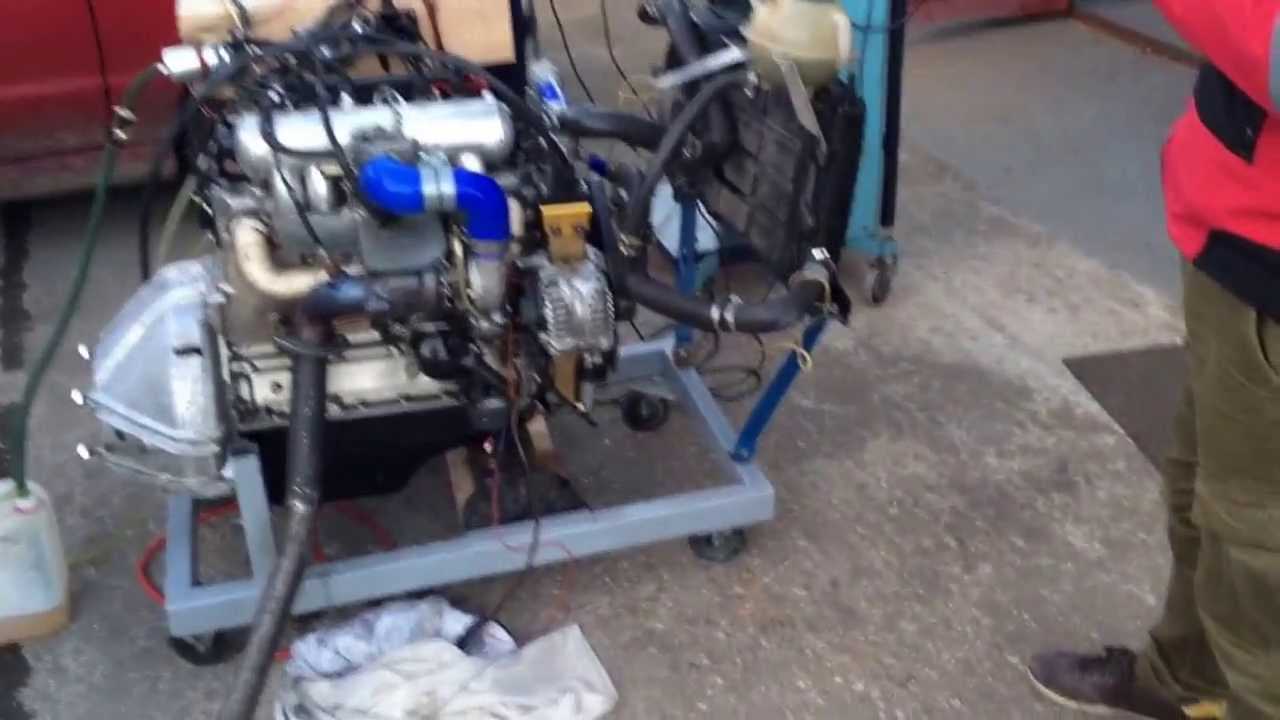

Турбированный двигатель УМЗ — 417 (414) ТУРБО УАЗ 469 пробный запуск

Предпосылки создания

Первой продукцией завода стали четырёхцилиндровые карбюраторные двигатели ГАЗ 21 и ЗМЗ 451 (оба с одинаковым рабочим объёмом цилиндров 2445 куб. см). Производство этих двигателей было передано в Ульяновск с Заволжского моторного завода. В ходе производства двигатели претерпели несколько модернизаций, но к 1990-91 году почти не имели дальнейших перспектив совершенствования конструкции, повышения мощностных характеристик и одновременного снижения расхода топлива. К этому же времени необходимость повышения конкурентоспособности серийных автомобилей УАЗ в условиях рыночной экономики привела к необходимости создания двигателей с большим крутящим моментом и максимальной мощностью.

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

• 3151 – внедорожник;
• 3303 – грузовик полноприводный;
• 3741 – фургон цельнометаллический 4х4;
• 2206 – 8 – 11 местный микроавтобус;
• 3962 – санитарный и реанимационный автомобиль;
• 3909 – Фермер вагонного типа;
• 39094 – Фермер грузовик;
• ДИСА-1912 Заслон – бронемобиль для инкассаторов.

УАЗ 39094 Фермер

Мотор был создан чуть позже переименования УАЗ 469 в 3151, а УАЗ 452 в 3741, поэтому стоит только в модернизированных «Бобиках» и «Таблетках» – «Буханках». Характеристики двигателя позволяли применить его в качестве силового привода всех выпускавшихся на тот момент моделей УАЗ.
