Замена ремня грм на lada vesta: двигатели 11189, 21129, 21179

Ход работы

Начинать традиционно надо со снятия клеммы с аккумулятора. Это требование безопасности. Потребуется снимать стартёр, замыкание его силовых проводов на массу недопустимо.

К подготовительным работам относится вывешивание правой стороны автомобиля, снятие колеса, брызговика и стартёра, фиксация коленвала от проворачивания за зубчатый венец маховика и ослабление очень туго завёрнутого болта крепления шкива. После чего демонтируется ремень привода генератора и его приводной шкив на переднем конце коленвала.

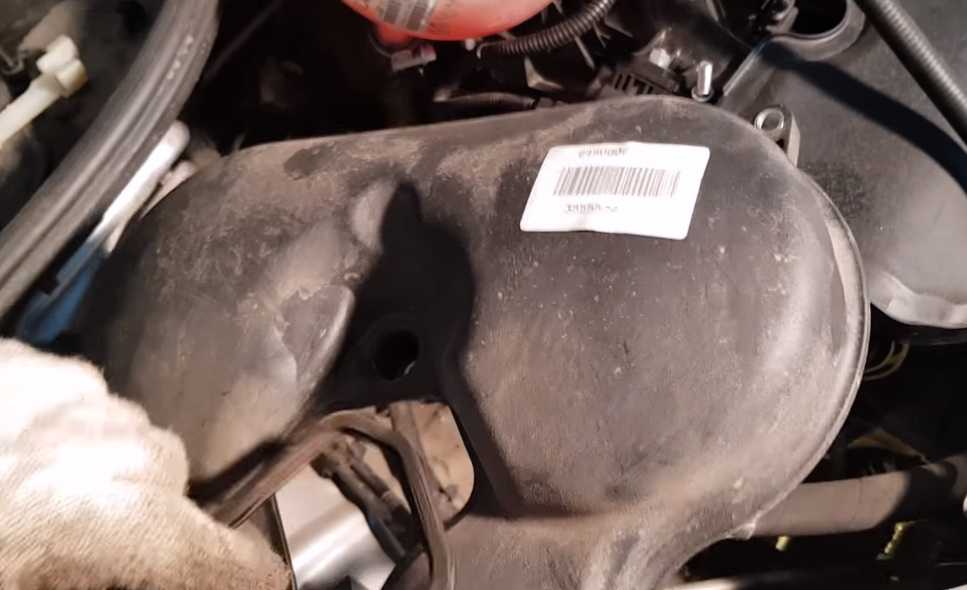

Сняв верхнюю крышку, закрывающую привод ГРМ, вращением коленвала совмещаются метки на звёздочках распределительных валов с ответными метками на задней части кожуха

Это очень важно для последующего сохранения правильного положения распредвалов относительно коленвала. В этом положении звёздочки желательно зафиксировать, хотя бы применив между ними клин из подручных материалов

Завод предусматривает специальное приспособление, которое мало у кого есть.

Приподняв двигатель снизу, например подкатным домкратом, можно снять правый кронштейн крепления агрегата с подушкой. Без этого демонтировать ремень не получится.

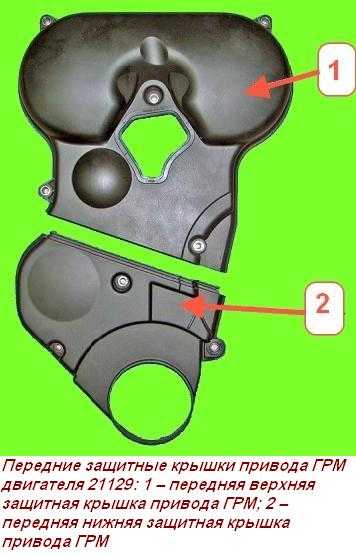

Отвернув пять болтов крепления снять нижнюю крышку кожуха ГРМ. Появится доступ к нижней звёздочке коленвала и роликам ремня. Ослабив натяжной поворотом его против часовой стрелки, снимаем ремень и внимательно его осматриваем. Отклонения от штатного состояния могут многое рассказать, например подтвердить своевременность вмешательства.

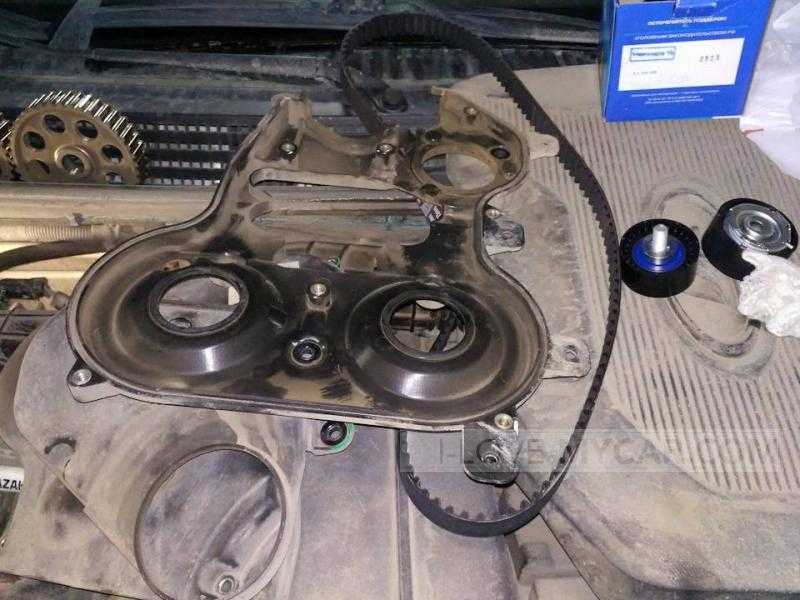

Замена помпы потребует снятия задней крышки кожуха, для чего потребуется демонтаж всех зубчатых шкивов, слив антифриза из системы охлаждения, аккуратный монтаж нового насоса с обеспечением герметичности. Это отдельная, достаточно сложная процедура

Особое внимание должно быть уделено правильной установке прокладки помпы, повреждения тут недопустимы

После замены ремня и роликов надо натянуть ремень, вращая натяжитель при не до конца затянутом болте крепления. Для проворачивания в нём сделаны соответствующие углубления. После поворота по часовой стрелке ремень натягивается, а метки на натяжителе должны совпасть. Только потом болт затягивается окончательно.

Установка ремня завершается проверкой правильности выполнения. Метки на шкивах распредвалов должны остаться на своих местах, причём их положение не должно измениться после аккуратного проворота коленвала на два оборота по ходу его естественного вращения.

Как снять генератор автомобиля Лада Веста

Чтобы снять этот узел на 2180, первоначально необходимо сделать подготовительные работы, сняв:

минус клемму батареи аккумулятор;
защиту картера ВАЗ;
приводной ремень навесных агрегатов;
компрессор (в комплектациях со встроенной системой кондиционирования).

Крепление генераторного узла Lada Vesta четырехточечное (на четырех болтах), чтобы миеимизировать вибрацию на моторе.

Снимается узел таким образом:

Во-первых, нужно снять защитный колпачок, отверните гайку крепления и клемму жгута проводов снимите ключом (на 13), после колодка с проводами легко отсоединится.

Во-вторых, 13 ключом, или на 10 (на различных моторахот ВАЗ-21179 и ВАЗ-21129 соответственно) ослабьте болты крепления с двигателем, после можно снять сам агрегат.

Самостоятельная замена детали

Процедура замены ременного привода на Веста затрудняется уплотненной компоновкой агрегатов в моторном отсеке. Доступ к ремням ограничивается близко расположенным лонжероном кузова, поэтому требуется демонтаж дополнительных элементов.

Для выполнения работ потребуются:

подъемник или смотровая яма,
дополнительные опоры для удержания силовой установки.

Выполнение работ требует знания конструкции автомобиля, если владелец не обладает навыками ремонта, то рекомендуется передать автомашину в специализированный сервис.

Необходимые инструменты

Набор инструментов, необходимых при замене деталей привода ГРМ на ВАЗ Веста:

торцевой гаечный ключ на 10, 13, 15 и 17 мм;
накидной ключ на 17 мм;
шестигранный ключ размером 5 мм;
головки Torx Т30, Т55 и Е12 и ключ для установки насадки;
гидравлический или механический домкрат;
комплект отверток с плоским жалом;
оригинальный ключ для изменения положения натяжного ролика (допускается применение инструмента для демонтажа стопорных колец);
монтажная лопатка.

Подготовка автомобиля

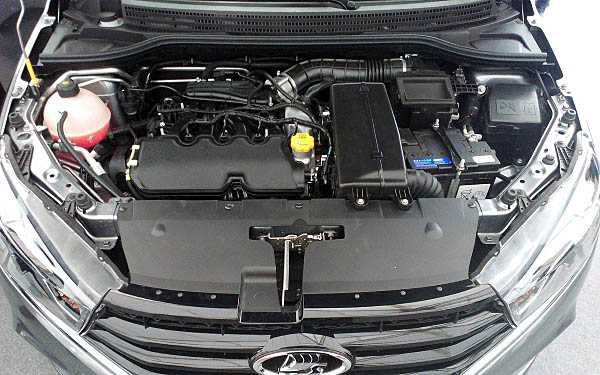

Открыть капот автомашины и снять декоративную пластиковую крышку.
Снять защитный подкрылок, установленный в арке правого переднего крыла.
Обесточить бортовую сеть, сняв клемму с отрицательного полюса батареи.
Для доступа к точкам крепления нужно поднять автомобиль на домкрате, а затем демонтировать колесо.
Установить предохранительную опору под порог кузова, предотвращающую падение машины при соскальзывании или поломке домкрата.
Отвернуть торцевой головкой на 10 мм болты крепления защитного экрана, расположенного под двигателем.
Ослабить затяжку болта, крепящего шкив на коленчатом валу мотора. Для выполнения операции потребуется помощь второго человека, который нажимает на педаль тормоза.

Если помощника нет, то необходимо выкрутить 3 крепежных болта, а затем снять стартер. Для фиксации коленчатого вала используется отвертка, которая вставляется в зазор между корпусом сцепления и зубчатым венцом на маховике.

Подставить домкрат под картер мотора, предварительно установив деревянную прокладку, а затем снять крышку ролика натяжения ремня привода вспомогательных агрегатов. Для снижения натяжения используется ключ Torx T55, кронштейн ролика поворачивается по часовой стрелке.
Открутить болты крепления опоры двигателя, силовой агрегат необходимо опустить к земле на 50-70 мм, что позволит демонтировать ролик и удалить ремень со шкивов. Рекомендуется осмотреть детали, в случае износа устанавливается новый комплект (ремень и ролик).

Снятие ремня ГРМ на двигателях ВАЗ 21129 и 21179

Процедура снятия изношенных деталей на двигателе ВАЗ-21129:

Чтобы поменять ремень, потребуется отвернуть 5 болтов, крепящих верхнюю пластиковую крышку, закрывающую привод ГРМ.
Выкрутить болт и снять шкив с коленчатого вала двигателя, под деталью находится направляющий диск, который также снимается с машины. При снятии необходимо контролировать положение шкива, который может повредить датчик положения вала.
Отвернуть 3 болта, фиксирующих нижнюю часть защитного экрана.

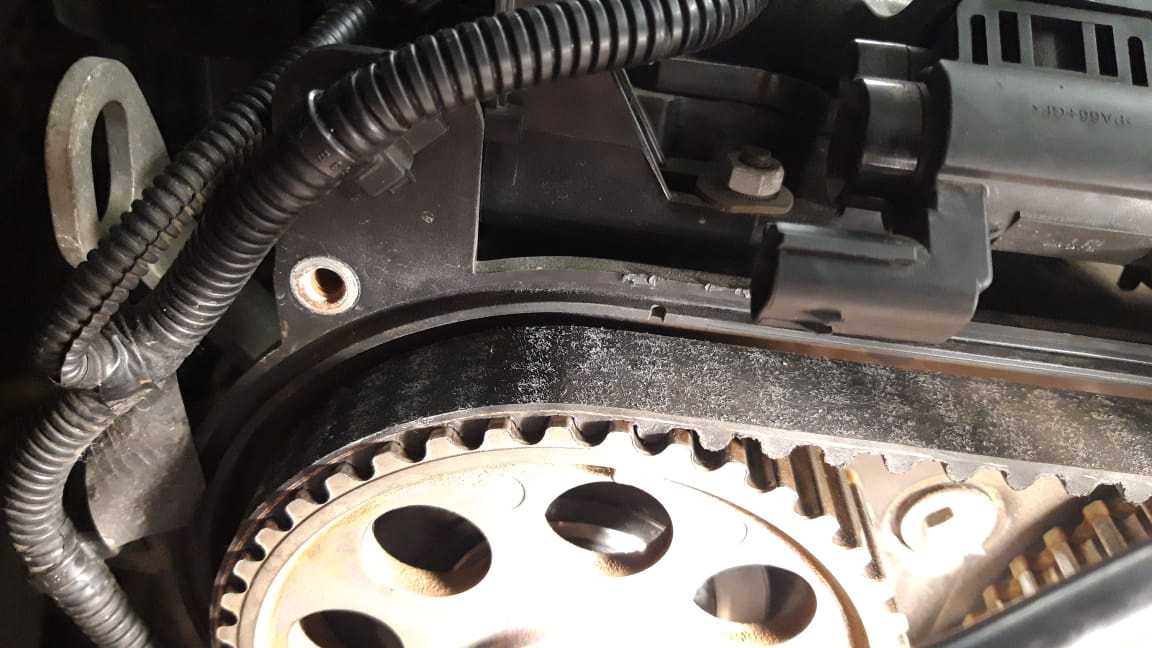

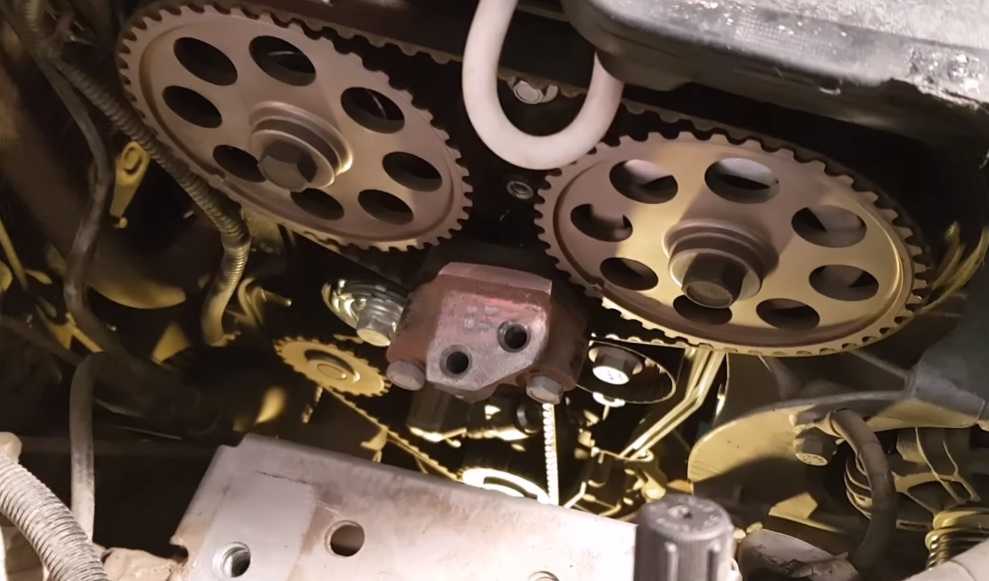

Выставить метки газораспределения, провернуть коленчатый вал двигателя при помощи болта с набором дистанционных шайб, вкрученного в носок коленчатого вала. Возможно прокручивание вала при помощи вращения вывешенного колеса при включенной 5 передаче. На шестернях распределительных валов есть метки, которые совмещаются с ответными элементами на задней части защитного кожуха ремня. Для фиксации шестерен распределительных валов используются приспособления из полиуретановых втулок с болтом.
Проверить совпадение метки на шестерне коленчатого вала с ответным ребром на корпусе масляной помпы. Ослабить затяжку болта крепления ролика натяжения, механизм повернется автоматически под усилием натянутого привода.
Стянуть ремень со шкивов, если планируется дальнейшее применение детали, то на ней предварительно наносится метка, указывающая на направление движения при работе. Если планируется замена детали, то одновременно устанавливается комплект роликов (натяжной и промежуточный).
Проверить состояние помпы, при обнаружении люфта подшипников или течи антифриза узел подлежит замене. Перед снятием насоса производится слив охлаждающей жидкости из рубашки двигателя (через специальное отверстие в блоке).

Чем грозит неправильная установка

Неправильный монтаж ремня ГРМ приводит к дисбалансу впуска воздуха и выпуска отработавших газов. При езде в таких условиях водитель может замечать:

потерю мощности;
износ всех элементов приводной системы;
увеличение расхода топлива;
появление подозрительных шумов и вибрации.

При обнаружении несовпадения установочных меток или появлении иных признаков несовпадения тактов необходимо сразу же переставить ремень ГРМ. При исправлении нужно проконтролировать состояние резины и убедиться в отсутствии износа.

Целостность приводного ремня ГРМ – обязательное условие функционирования автомобиля. Порванная деталь часто становится причиной погнутых клапанов, что приводит к серьезному ремонту.

Несколько слов о подделках ремней ГРМ

Учитывая популярность известных брендов, на рынке существует большое количество поддельных изделий. При этом визуально качество исполнения самого ремня и упаковки может быть на высоком уровне (четкость печати, серийные номера, голографические наклейки и т.д.).

Более того, даже сами продавцы (особенно мелкие предприниматели на авторынках или начинающие дилеры без опыта) могут быть твердо уверены, что реализуют оригинальный товар и всячески его расхваливают.

Для примера можно рассмотреть ситуацию с Gates. Речь идет об усиленных ремнях, которые имеют увеличенный ресурс (как уверяет сам изготовитель, до трех раз больше по сравнению с другими производителями). В рекламных буклетах отдельно указывалось, что вместо неопрена (хлоропрена или CR), который является основой для производства многих резинотехнических изделий, компания использует нитрил (HSN, HNBR).

Благодаря таким особенностям фирма-производитель способна дать расширенную гарантию, которая покрывает весь заявленный срок службы ремня (при условии правильного монтажа и натяжения). Однако подделки, которые визуально похожи на оригинал, могут быть изготовлены из более дешевого неопрена со всеми вытекающими последствиями.

Сам же покупатель думает, что приобрел фирменный аналог, после чего начинаются жалобы на качество того или иного бренда в случае возникновения проблем. Что касается «официалов» и оригинальных запчастей в их сети, как правило, подделки там встречаются намного реже.

Артикулы оригинальных деталей

Lada Granta, Kalina с 8-клапанными двигателями (ВАЗ 11183):

Ремень — 21080100604010 («БалаковоРезиноТехника» ПАО г. Балаково)
Ролик натяжной в сборе — 21080100612000 («ВПК» ЗАО г. Вологда)
Ролик натяжной в сборе — 21080100612001 («ТД ЕПК» ООО г. Москва)

Комплект ГРМ 2108 — 21080100604086 («Гейтс СНГ» ООО г. Москва). В комплект входит ремень и ролик. Это комплект GATES K015521, только в фирменной упаковке LADA.

Lada Granta, Kalina, Priora с 8-клапанными двигателями (ВАЗ 11186, 11189):

Ремень зубчатый в сборе — 21116100604000 («Гейтс СНГ» ООО г. Москва)
Ремень зубчатый в сборе — 21116100604082 («Гейтс СНГ» ООО г. Москва)
Ролик натяжной — 21116100623800 («Гейтс СНГ» ООО г. Москва)
Ролик натяжной — 21116100623882 («Гейтс СНГ» ООО г. Москва)

Комплект ГРМ — 21116100604086 («Гейтс СНГ» ООО г. Москва). В комплект входит ремень и ролик. Это комплект GATES K015670XS, только в фирменной упаковке LADA.

Lada Granta, Kalina, Priora, Largus Vesta, XRAY с 16-клапанными двигателями (ВАЗ 21126, 21127, 21129 и 21179):

Ремень зубчатый усиленный — 21126100604000 («Гейтс СНГ» ООО г. Москва)
Ремень зубчатый усиленный — 21126100604082 («Гейтс СНГ» ООО г. Москва)
Ремень зубчатый — 21126100604001 (ContiTech Antriebssysteme GmbH)
Ролик опорный — 21126100613500 («Lada Holding» GMBH г. Вена)
Ролик опорный в сборе — 21126100613501 (Schaeffler Technologies GmbH & Co. KG)
Натяжитель автоматический зубчатого ремня — 21126100623800 («Lada Holding» GMBH г. Вена)

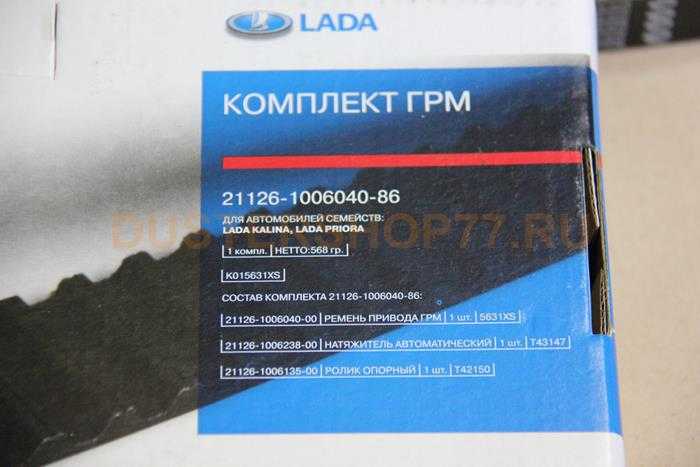

Комплект ГРМ 21126 — 21126100604086 («Гейтс СНГ» ООО г. Москва). В комплект входит ремень и 2 ролика. Это комплект GATES K015631XS в фирменной упаковке LADA, который устанавливается на конвейере АВТОВАЗа.

Комплект привода ГРМ ВАЗ 21179 для Lada Vesta, XRAY — 21177-1006040-86 (Ремень — ContiTech, ролики — Schaeffler):

Ремень Contitech 21126-1006040-01
Натяжитель автоматический зубчатого ремня 21176-1006238-00 (Словакия)
Ролик опорный в сборе 21126-1006135-01 (Германия)

Заправочные объемы

Как уже упоминалось выше, на Ладу Весту устанавливались три разные двигатели — 11189, 21129 и HR16DE-H4M. Также она комплектовалась разными коробками передач — 2180, 2182 и JHQ. Исходя из этого, некоторые заправочные емкости Весты имеют разный объем, другие же — одинаковы для всех.

Номинальные заправочные объемы Лада Веста
Емкости	Объемы (л.)
Система смазки двигателя (включая масляный фильтр): 11189/21129 (штампованный масляный картер) 11189/21129 (литой масляный картер) HR16DE-H4М	3,2 (2,9) 4,4 (4,1) 4
Система охлаждения и отопления*: 11189/21129 HR16DE-H4М	5,95 7,0
Коробка передач: КП 2180/2182 JHQ	2,25 3,34
Система гидропривода сцепления и тормоза	0,559
Система гидропривода тормозов (для авто с АМТ)	0,517
Бачок омывателя	4,7
Бачок расширительный (для авто с 21129	5,75 (max) 5,35 (min)
Система кондиционирования (фреон R134 «А»)	0,475 (± 20)

*Нельзя допускать смесь из охлаждающих жидкостей разных марок.

В том же руководстве по ремонту и ТО Лада Вест есть и такие объемы охлаждающей жидкости системы охлаждения двигателя:

для 11189/21129 с предпусковым подогревателем – 9,3 л., без подогрева — 8,7 л.;
для HR16DE-H4M с предпусковым подогревателем – 7,6 л., без подогрева – 7,0 л.

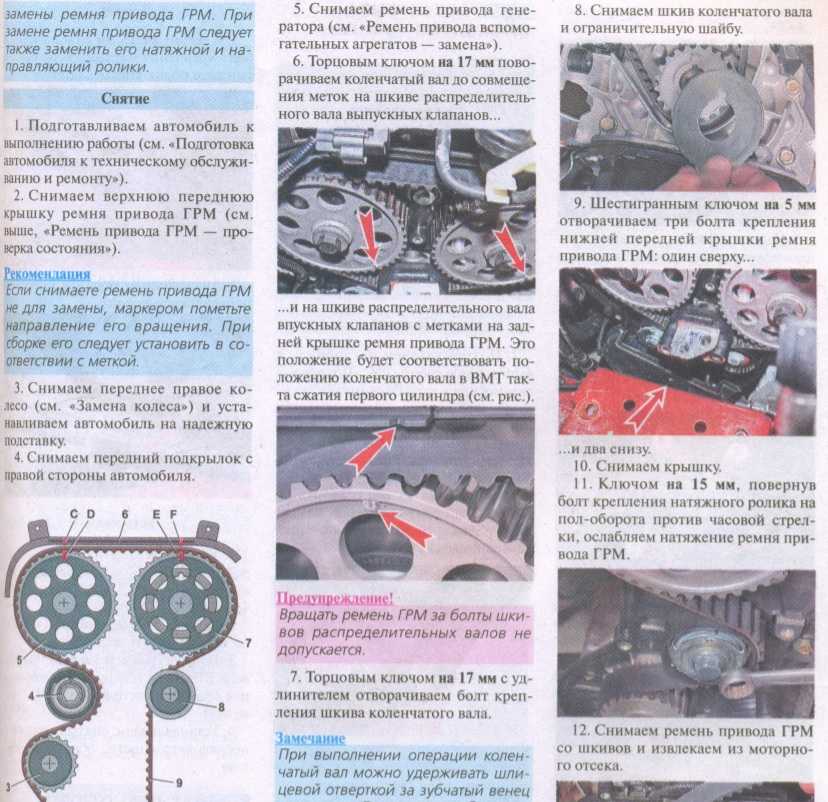

Замена ремня ГРМ Лада Веста СВ Кросс — ход работы

1. Первым делом нужно поставить автомобиль на ручник и откинуть минусовую клемму аккумулятора.

3. Устанавливаем автомобиль на домкрат и снимаем переднее правое колесо.
4. После чего демонтируем передний правый подкрылок.
5. Снимаем ремень генератора Лада Веста.

6. Ключом на 17″ за болт крепления шкива коленвала проворачиваем его так, чтобы совпали верхние метки распредвалов с выемками на пластиковом кожухе ГРМ.

7. Ключом на 17″ отворачиваем болт шкива коленвала. Шнимаем шкив коленвала и ограничительную шайбу с него.
8. Шестигранником на 5″ отворачиваем оставшуюся нижнюю часть кожуха ремня ГРМ. Всего нужно открутить три болта — 3 сверху и 2 снизу.

9. Ключом на 15″ ослабляем болт крепления натяжного ролика.
10. Снимаем ремень и отворачиваем полностью оба ролика — натяжной и обводной.
11. Устанавливаем на место старых новые ролики. Обводной ролик можно затянуть, нятяжной — только слегка притянуть.
12. Устанавливаем новый ремень на место старого. Убеждаемся еще раз, что метки установлены правильно. Новй ремень сначала одевается на распредвал, потом протягивается до шестерни коленвала с натяжной и одевается на дальний распредвал (выпускных клапанов).
13. Съемником для стопорных колец проворачиваем натяжной ролик до совмещения меток и протягиваем ролик ключом.

14. Делаем два оборота коленвала, чтобы убедиться, что метки не сбились. Если все стоит на своих местах, то собираем разобранные детали обратно. И проверяем работу двигателя.

Инструкция по замене ГРМ на Весте

Произвести работы по замене ГРМ, можно собственными силами, но это трудоемкая работа.

Замена требует необходимого техоснащения и опыта проведения ремонтных работ. В начале установки, настройки ременного привода следует снять его кожух на двигателе, убрав 5 винтов крепления. Убрали кожух снимаем ремень. С помощью ключа «на 17» за болты крепления роликов проворачивается коленчатый вал, чтобы метки распредвалов совпали с метками пластикового кожуха. Поворачиваем до момента, пока шкив коленвала с меткой F не совпадет с меткой Е. Тем же ключом снимается шкив коленвала и шайба ограничителя. Оставшуюся часть кожуха откручивается шестигранником «на 5»: 2 болта снизу и 3 сверху. Ключом «на 15» откручивается крепежный болт натяжного ролика, после он демонтируется так же, как обводной ролик. На их места одеваются новые ролики. Затем идет установка нового ремня вместо старого. Сначала стоит убедиться, что метки все еще выставлены верно, затем ремень устанавливается на распредвал, протягивается до коленвала с натяжением. За натяжной ролик ГРМ он заводится в последнюю очередь. Съемником для стопорных колец нужно вращать натяжной ролик по достижения совместимости меток. Далее идет сборка.

Насос охлаждающей жидкости корейского производства к двигателю ВАЗ-21179

Владелец любой пожилой иномарки с ремнем в приводе ГРМ подтвердит — ремонтники настаивают на том, чтобы при плановой смене ремня заменять и помпу, и прижимные ролики с подшипниками в сборе. И детали эти зачастую продаются комплектом. Причем со скидкой — весь набор дешевле, чем ремень, ролики, помпа в отдельности.

Не хочу лишний раз убеждать, что скупой платит дважды, но с годами пришел к выводу — западные производители вписывают в регламент смену ремня не из-за ремня как такового, а из-за помпы и подшипников натяжителей. Просто нужен повод для надежности сменить весь комплект деталей, связанный с приводом распредвала, и они его нашли.

Предлагаю так же действовать и с нашими двигателями. Почему? Формально на каждом ТО надо бы снять крышку и осмотреть ремень ГРМ и водяной насос. Надрыв ремня увидеть можно, подтек на помпе — тоже. И в том, и в другом случае деталь меняют не затягивая. Но это неисправность. А если все внешне нормально, идеальный вариант — включить профилактическую замену в регламент.

Альтернативный способ замены ремня

Существует альтернативный способ замены ремня, не требующий выставления фаз газораспределения и снятия натяжного ролика. Установленный на шкивах привод разрезается по длине на 2 части, внешняя секция снимается. Затем на шестерни натягивается новый ремень. После удаления остатков старого привода ремень натягивается на штатное место. Процедура используется в случае сохранения натяжных роликов, рекомендуется после установки проверить фазы газораспределения.

Замена ремня ГРМ на Весте, оснащенной 1,8-литровым мотором ВАЗ-21179, затруднена отсутствием механизма фиксации коленчатого вала и применением фазовращателя на валу привода впускных клапанов. Для удержания шестерен распределительных валов используется специальное приспособление, имеющееся на сервисных станциях. Шаблон монтируется в прорези, выполненные на задней части распределительных валов. Для доступа к прорези на впускном валу, закрытой диском датчика положения, потребуется снять ресивер и клапанную крышку.

При самостоятельной замене потребуется найти верхнюю мертвую точку в 1 цилиндре (по положениям поршней и шкиву коленчатого вала, 20 зуб которого располагается напротив датчика положения).

Распространенной проблемой на моторах ВАЗ-21179 является смещение фаз газораспределения из-за прокручивания шестерен относительно распределительных валов. Дефект возникает вследствие слабой посадки и конструктивной особенности стыка (не предусмотрена шпонка).

В этом случае процедура определения корректности положения кулачков производится путем сравнения неисправного мотора с заведомо исправным агрегатом с другой машины. Поскольку процедура является трудоемкой, то рекомендуется обращение в сервисный центр, обслуживающий автомашины Лада Веста.

Монтаж новой детали и регулировка

Процедура установки нового ремня и регулировки натяжения:

Установить на штатное место натяжной ролик, болт затягивается от руки.
Промежуточный ролик снимается вместе с резьбовой втулкой, которая устанавливается одновременно с новой деталью. Рекомендуется нанести на резьбу дополнительный фиксатор, болт крепления затягивается ключом.
Накинуть ремень на шкив коленчатого вала, а затем верхняя ветвь набрасывается на шестерни распределительных валов. Боковая ветвь огибает зубчатое колесо ротора помпы и обхватывает натяжной ролик. После установки ремня проверяется корректность фаз газораспределения в соответствии с метками. Если отмечено несоответствие меток, то валы доворачиваются в направлении минимального хода до момента совпадения зубьев шестерен и ремня.
Выполнить предварительное натяжение ремня, провернув ролик щипцами или специальным приспособлением. Кронштейн поворачивается против часовой стрелки до момента соприкосновения упоров.

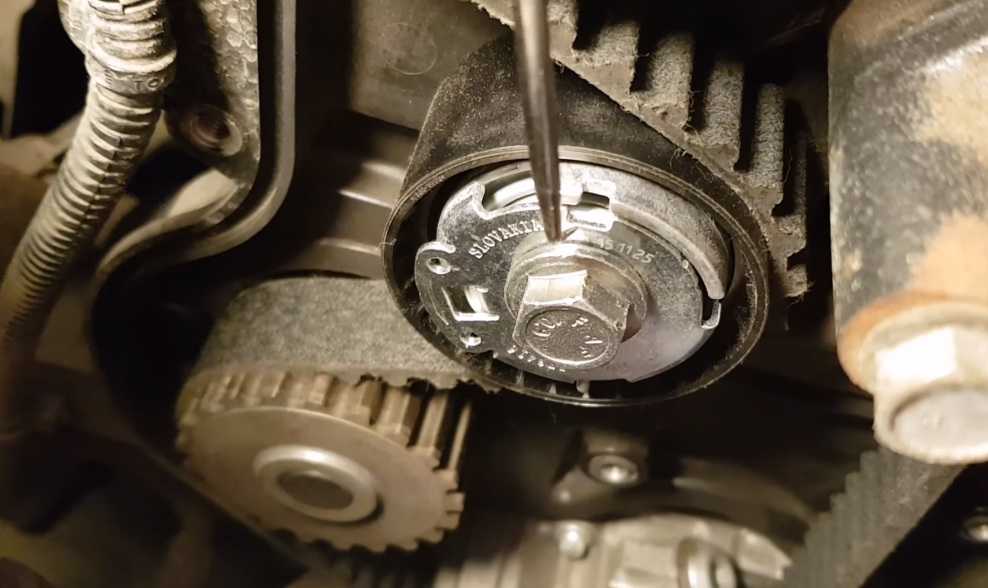

Повернуть ролик по ходу часовой стрелки до совпадения выреза на внутренней ступице с выемкой прямоугольной конфигурации, расположенной на внешнем диске ролика. После совмещения производится окончательное затягивание болта (момент на ключе находится в диапазоне от 30 до 36 Н*м). Дальнейшая корректировка натяжения происходит в автоматическом режиме.

Завершающий этап замены

Для проверки корректности регулировки необходимо 2 раза прокрутить вал мотора и установить поршень 1 цилиндра в верхней крайней точке. При этом метки на шестернях должны совпасть с насечками на картере двигателя. Если отмечается смещение отметок на шкиве коленчатого вала, то ремень снимается и производится корректировка положения.

Для дополнительной проверки необходимо приложить усилие 10 кг на ветвь между шестернями коленчатого и распределительного валов. Корректно работающий натяжитель начинает поворачиваться по часовой стрелке (в конструкции предусмотрен стрелочный индикатор).

Регламентные работы для двигателей ВАЗа.

Сейчас на новых моторах применяют и корейские помпы, по слухам, более качественные. Но хоть режьте меня — не выходит ни одна помпа 200 тысяч. Не верю! Мало того, вижу полную неразбериху в сервисных книжках, отсутствие единого подхода к обслуживанию одних и тех же газораспределительных механизмов от модели к модели и, главное, безразличное отношение к потребителю. Не от всех заводчан — от тех, кто отвечает за конкретное направление и убивает бестолковыми бумажками работу других создателей автомобилей Волжского автозавода. Но коли заряд заложен, а специалисты не помогли, значит, разминировать будем сами.

Перспектива

Следует отметить, что силовой агрегат от концерна Ниссан превосходит наши отечественные моторы как по многим качественно-техническим характеристикам, так и в плане экономичности (надежнее, долговечнее и масло есть меньше)

Наверняка, далеко не каждому нужны именно рекордные цифры от автомобиля и его двигателя – большинство автовладельцев ищут наиболее выгодное сочетание надежности, практичности и экономичности, а потому в этом случае стоит обратить внимание на с ниссановским двигателем

Но есть одно но, установка импортного двигателя H4M отложена на неопределенное время, видимо из-за удорожания модели и как следствие не окупаемость такой модернизации.

Есть и хорошая новость, 20 октября 2017 года поступила информация, что АвтоВаз тестирует еще один мотор на Lada Vesta, это бензиновый турбодвигатель от Renault 1,4 литра и 150 лс, чем это закончится узнаем чуть позже.

Но дабы не вводить лишний раз публику в заблуждение нужно в нескольких словах упомянуть о сочетании этих двигателей с различными видами трансмиссии. Так, 1.8-литровый мотор ставится на всех трех типах коробок, используемых в Весте: роботизированная, механическая и . Обычный отечественный силовой агрегат объемом 1.6 л сочетается с роботом и механикой. Ниссановский движок так же ставится на всех трех видах коробок передач. Как понятно большинству автовладельцев, на роботизированной коробке переключения передач автомобиль не может развить весь свой потенциал двигателя. Но выбор коробки остается уже за рамками этой статьи, из двигателей же стоит отметить 1.6-литровый именно ниссановского концерна ввиду его более высокой надежности и экономичности.

На сегодняшний день дилеры предагают только 4-е варианта исполнения:
— 1.6л 106 лс с коробкой 5МТ и 5ст.АМТ
— 1.8л 122 лс с коробкой 5МТ и 5ст.АМТ

Видео сравнительный тест двигатель 1.6 против 1.8 на Vesta:

Lada Vesta – компактный седан малого класса, находящийся на грани B и C классов, который начал свою историю в 2015 году.

Можно отметить следующие особенности авто:

Двигатель на 87–114 лошадиных сил (в зависимости от комплектации).
На авто устанавливаются как двигатели с ремнём ГРМ, так и с цепью.

Одной из основных процедур обслуживания машины является замена ГРМ, который является расходным материалом постепенно изнашивается. Если не производить замену в срок, ремень может рано или поздно порваться, что приводит к загибанию клапанов. В таком случае придётся проводить масштабный ремонт – устанавливать новые клапаны, их направляющие и поршни. Этого долгого и затратного процесса можно избежать, если вовремя проверять механизм ГРМ и заменять его по необходимости.

Vesta выпускается в вариациях с четырьмя разными моторами, которые отличаются объёмом и мощностью:

ВАЗ-11189 объем 1,6 л крутящий момент 140 н. м и мощность 64 кВт/87 л. с.
ВАЗ-21129 объем 1,6 л крутящий момент 148 н. м и мощность 78 кВт/106 л. с.

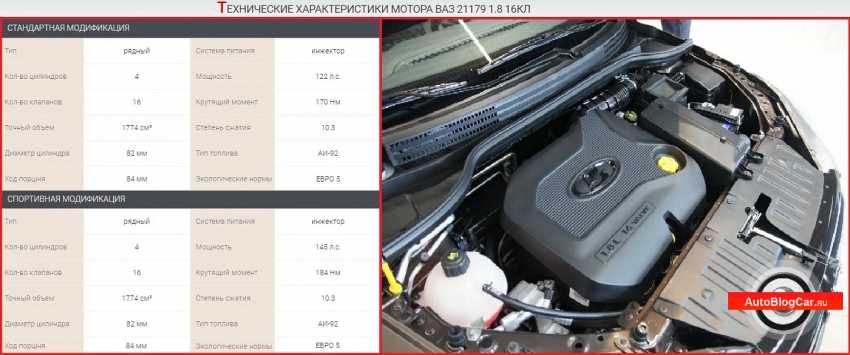

ВАЗ-21179 объем 1,8 л крутящий момент 170 н. м и мощность 90 кВт/122 л. с.
HR16DE объем 1,6 л крутящий момент 153 н. м и мощность 114 л. с.

Три вариации создал и производит сам АвтоВАЗ, а четвёртая модель – продукт сотрудничества Renault и Nissan, который, отличается от других наличием механической цепи вместо ремня ГРМ.

Ременные двигатели

Разберём три версии двигателя Lada Vesta, оснащённые стандартным ремнём ГРМ.

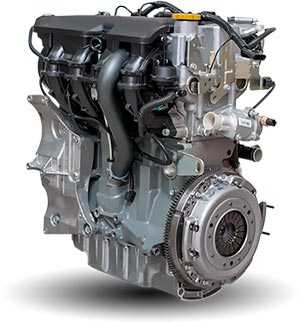

ВАЗ-11189

Эта модель является самой слабой из всех доступных в весте и представляет собой классический восьмиклапанник. Из особенностей двигателя можно выделить его простоту. Мощность составляет 64 кВт/87 л. с., что меньше максимальной версии на 27. И при обрыве происходит загибание клапанов.

ВАЗ- 21129

Двигатель является улучшенной модификацией мотора 21127, в нём используется 16 клапанов. При обрыве ремня ГРМ на этом моторе клапана загибаются, т. к. проточек под них не предусмотрено. Рекомендованные сроки замены ремня составляют 90 тыс. км.

ВАЗ-21179

Эта вариация – лидирующая среди комплектаций машины с ремнём ГРМ. Двигатель объёмом 1,8 л имеет увеличенную мощность и 16 клапанов. На нём установлен особый механизм регулируемых фаз ГРМ, который представляет собой принудительный поворот кулачкового вала в зависимости от работы двигателя. Но к сожалению, обрыв ГРМ также приводит к загибанию клапанов.

Цепной двигатель

Один из двигателей Весты имеет цепной привод ГРМ. Это мотор объёмом 1,6 литров Renault-Nissan H4M-HR16 DE. На нём также установлена система автоматического изменения фаз газораспределения. Основными проблемами являются растяжение цепи и выход из строя натяжителей. Если проблемы с натяжением не возникнут – цепь менять не придётся ни разу.

Алгоритм замены ремня ГРМ

Замена на 21129

Производителем рекомендовано производить замену ремня и ролика на моторе 21129 через 180 тыс. км. Для замены приобретайте деталь 21126–1006040.

Основные этапы замены:

Отсоедините аккумулятор.
Снимите правое колесо, подкрылок, брызговик двигателя.
Ослабьте болт шкива привода агрегатов и снимите ремень привода вспомогательных агрегатов.
Снимите крышку двигателя и правую опору.
Снимите крышку ГРМ, выкрутив пять болтов.
Снимите шкив привода агрегатов.
Снимите диск коленвала и переднюю крышку ГРМ.
Проверьте совпадение меток A, B, C, D. При необходимости проверните коленвал. Проверьте совпадение метки также на шкиве коленвала.
Ослабьте натяжной ролик и снимите ремень ГРМ, начиная со шкива распредвала.
Замените натяжной ролик, не затягивая болт окончательно.
Установите новый ремень ГРМ, убедившись в том, что установочные метки совпадают. Все действия выполняйте в обратном порядке.
Натяните ремень, поворачивая ролик по часовой стрелке до совпадения его выреза с прямоугольником.
Поверните коленчатый вал на 2 оборота. Если метки всё ещё совпадают – регулировка произведена верно.

Замена на 21179

Замену ремня ГРМ на двигателе 21179 положено производить каждые 180 000 км, вместе с ремнём также необходимо менять и помпу. Считается, что срок службы помпы аналогичен.

Привести замену на моторе самостоятельно сложно по нескольким причинам:

На этом моторе отсутствуют метки на шкивах.
Распредвал необходимо фиксировать инструментом, который установить также достаточно сложно.
Требуется разобрать большое количество деталей чтобы добраться до газораспределительного механизма.

Чтобы проводить работы по замене ГРМ потребуется отсоединить нижнюю и верхнюю опоры двигателя, снять генератор, пластиковый впускной коллектор, клапанную крышку и диск.

Т. к. меток на коленвале и распредвале нет, их необходимо зафиксировать специальными инструментами.

На распредвале предусмотрены прорези, их правильное расположение — вертикальное, параллельное друг другу

Чтобы закрепить коленвал необходимо использовать также использовать специальный инструмент, который будет закреплять шестерню через кронштейн коленвала.

После того как коленвал и распредвал зафиксированы можно производить замену комплекта грм в обычном порядке.

Замена на 11189

Произвести замену ремня на двигателе 11189 проще всего из всех моторов Лады Веста.

Отключите аккумулятор.
Снимите правое переднее колесо.
Проверьте совпадение меток.
Снимите защитную крышку ГРМ.
Снимите шкив ремня генератора и ослабьте натяжной ролик.
Снимите ремень ГРМ.
Установите новый натяжной ролик, до конца не затягивая его.
Установите новый ремень, начиная со шкива распредвала.
Установите необходимое натяжение, регулируя ролик.

Стоимость ремонтного комплекта ГРМ

Оригинальный ремкомплект для 16-клапанного мотора «Весты» стоит от 3000 рублей. Цена аналогов принимает значение 2900-3700 рублей. Отдельно оригинальный ремень ГРМ (артикул 21126100604000) обойдется в 1700 рублей. АвтоВАЗ предлагает усиленный вариант за 1900 руб.

Замена сцепи. Источник фото: https://www.drive2.ru/l/538379992782864466

Вместе с деталями газораспределительного механизма владельцы 16-клапанной «Весты» часто меняют водяной насос. Рекомендуется менять помпу через каждые 100 тысяч километров пробега, поэтому установку нового насоса объединяют с заменой приводного элемента ГРМ. Помпа с логотипом «АвтоВАЗ» (artikul 21126130701082) стоит 1100 рублей, Luzar (LWP 01274) – от 950 руб., Pilenga – 650 рублей.

Приведенные выше цифры ориентировочные и могут различаться в разных магазинах.

Как поменять ремень ГРМ Vesta своими руками

Следует сразу предупредить владельцев авто, что работа по замене ремня на Весте трудоёмкая, требующая специального технического оснащения и опыта в проведении подобных работ. Доступ к ремню ГРМ затруднён, загражден навесными деталями двигателя. Также в ходе проведения ремонтных работ понадобится снимать правую опору двигателя, для этого его необходимо будет вывешивать.

После снятия защитной крышки привода ГРМ проверяем совпадения меток ГРМ. Метки на шкивах распредвалов должны совпасть с метками на задней крышке ГРМ. Поэтому при помощи ключа «на 17» проворачиваем коленвал за болт крепления демпфера до его совпадения.

Если вы снимаете ремень ГРМ не для замены, то необходимо пометить направления его вращения и метки для шкивов. Для этого можно использовать маркер или белую краску.

Запрещается в ходе проведения ремонта, проворачивать ремень ГРМ посредствам вращения за шкивы распределительных валов.

Для удобства по проворачиванию коленвала необходимо, открутив, три винта снять стартер. Затем при помощи вставленной шлицевой отвёртки, удерживаем коленвал от проворачивания.

Если вы владелец автомобиля с МКПП, то болт шкива можно отвернуть включив высшую передачу и выжав педаль тормоза кратковременно запустить двигатель.

После демонтажа ремня ГРМ необходимо убедиться в работоспособности натяжного и направляющего ролика и при необходимости их поменять.

Болт крепления натяжного ролика затягивается моментом 33,2-41,2 Н·м.

Чтобы поменять ремень ГРМ на Лада Веста понадобится:

смотровая яма или эстакада;
торцовый ключ «на 17»;
шестигранник «5 мм»;
ключ «на 10», «на 15 мм»;
Torx E12;
приспособление 67.7811-9516;
новый ремень ГРМ;
новый натяжной ролик.

Проводим замену ремня ГРМ на автомобиле Лада Веста. Для этого снимаем пластиковую декоративную крышку.

Снимаем колесо дабы получить снизу доступ к шкивам.

Откручиваем отверткой шурупы по периметру и снимаем подкрылок для того, чтобы подобраться к шкиву.

Двигатель поднимаем с помощью домкрата.

Откручиваем 2 винта головкой E12, также 2 болта головкой на 16.

Вынимаем подушку двигателя, для того чтобы добраться до ремня.

Выкручиваем болт на натяжном ролике.

Снимаем натяжной ролик ремня генератора и кондиционера.

Откручиваем 5 винтов на кожухе шестигранником на 5.

Снимаем кожух. Подводим шкивы распредвала к меткам на задней стенке кожуха.

Снимаем нижнюю крышку, она крепится на трёх болтах.

Осмотрим состояние роликов и ремня.

Вверху также проверяем метки, зуб № 1 на шкиве распределительного вала должен соответствовать углублению № 2.

Отводим ролик и скидываем ремень ГРМ, его снимать лучше снизу.

Одеваем новый ремень, натягиваем его

Во время одевание стоит обратить внимание на метки, они должны совпадать, ролик должен быть правильно натянут, но не перетянут

Также откручиваем болты крепления роликов.

Снимаем старые ролики.

Поскольку качество роликов плохое (уже на 10 тысячах смазка в них высыхает). Заклинивание приведет к обрыву ремня, а это — загнутые клапана. Поэтому настоятельно рекомендуем заменить натяжной …

…и обводной ролик.

Одеваем новый ремень. Выставляем метки, затем делаем два оборота коленвала, далее запускаем двигатель и проверяем соответствие меток в натяжителе.

Обрыв ГРМ ремня способен ли погнуть клапаны?

Многие владельцы автомобиля из РФ Лада Веста, да и других моделей, переживают за то, что из-за того, что была произведена не своевременная замена ремня ГРМ, это может привести к загибу клапанов, а чтобы осуществить их ремонт придется выложить кругленькую сумму. Это действительно так. Специалисты утверждают, что в силовых автомобильных агрегатах, на которых с завода стоит ремень ГРМ, в большинстве новых моделей автомобилей, зачастую случаются неприятные поломки клапанов.

Конструкция мотора Лада Веста обозначенной мощностью 122л/сил в большинстве случаев погнет клапана во время обрыва ремня. Так не спасет даже то, что в свое время для устранения данной неприятной ситуации внедрены проточки в сам поршень. Глубина этих самых проточек не достаточная, и порванный ремень легко сгибает клапаны. Автовазовские создатели отечественного популярного автомобиля изменяли поршневую систему, но в этом деле так и не преуспели. Все равно клапанный механизм выходил из стоя от слетевшего ГРМ. И панацея только одна: своевременная замена ремня ГРМ. А когда менять его, мы сообщили в самом начале.

Важно! Автомобили отечественного производства Лада Веста гнут клапана исключительно если на них стоит ремень. Есть модели, которые АвтоВАЗ выпускает с моторами Ниссан, в которых всегда идет соединение цепью

Следовательно не оказывается воздействие на клапаны и цепь никогда не порвется в один момент, она постепенно будет выходить из строя.

Пошаговая инструкция замены ремня ГРМ в Весте (необходимые инструменты)

Российскую Lada Vesta устанавливаем на подъемник.
Убираем на аккумуляторе одну только минусовую клемму.
Демонтируем стартер и соответственно ременной привод автомобильного генератора.
Теперь подъемник полностью опускаем.
Аккуратно на правую часть двигателя устанавливается траверса.
Приподнимаем мотор при помощи крюка.
При помощи головок Торкс-12 снимаем все болты. 6-гранник потребуется чтобы открутить 8 креплений, которые располагаются на защитном специальном кожухе привода (3 снизу, 5 сверху).
Следующие действия, когда осуществляется замена ремня ГРМ целиком и полностью зависят от того, какой тип агрегата стоит в авто. Для этого вам потребуется схема соответствия.
Видео-материал наглядно вам расскажет про все тонкости, которые предостерегут от поломок клапанов.
После установки нового ремня, необходимо провести регулировку натяжения, после чего проверить работоспособность всей системы.
