Как проверить актуатор турбины

Для необходим турбонаддув?

Прежде чем говорить о том, для чего необходим датчик наддува турбины, стоит разобраться в том, что представляет собой само понятие турбонаддува. Автопроизводители постоянно стремятся повысить эксплуатационные характеристики силовых агрегатов. С каждым годом появляется все больше технологических новшеств, однако суть и принцип работы моторов остается прежним.

Турбонаддув

Самое широкое распространение получил так называемый турбонаддув, который обеспечивается специальным турбокомпрессором. Механический компрессор, сильно распространенный ранее, постепенно уходит в прошлое.

В силовые агрегаты, которые не оборудованы турбокомпрессором, воздух поступает естественным образом от возникновения разряжения при открытии поршня. Искусственное нагнетание воздуха обеспечивает поступление в цилиндры гораздо большего количества топливно-воздушной смеси. Это ведет к возрастанию мощности двигателя. Однако у турбокомпрессора существуют и свои существенные недостатки. При увеличении объема сгораемой рабочей смеси очень сильно повышается температура внутри цилиндров. Это может приводить к появлению детонации.

Для недопущения этого явления становится необходимой установка дополнительных элементов, таких, как:

Датчик турбонаддува;
Промежуточный охладитель;
Регулятор степени сжатия.

Без вышеперечисленного невозможна слаженная работа всей системы турбонаддува. При выходе из строя любого из этих элементов необходима срочная замена.

Как отрегулировать актуатор турбины

О необходимости регулировки вестгейта говорит появление узнаваемого дребезга в месте установки турбокомпрессора в тот момент, когда двигатель глушат. Также вибрации и дребезжание появляется при пергазовках, в момент сброса газа. Такой дребезг появляется в результате того, что шток актуатора начинает болтаться, сам дребезжащий звук создает «калитка» регулятора. Еще на проблемы с актуатором укажет недостаточный наддув воздуха в том случае, если с герметичностью на впуске и другими элементами системы турбонаддува никаких неполадок не было обнаружено.

Еще хотелось бы добавить, что многие водители прибегают к манипуляциям с вестгейтом не только по причине неполадок, но и в целях увеличения производительности и повышения давления наддува, то есть реализуют своеобразный тюнинг системы.

Для того чтобы увеличить давление, существует несколько доступных вариантов. Самым простым считается замена пружины регулятора. Чем большую упругость имеет пружина, тем большее давление будет выдавать турбина до момента срабатывания клапана.
Еще одним вариантом выступает затяжка или послабление конца регулятора, что непосредственно влияет на открытие и закрытие заслонки. Если конец расслаблен, тогда тяга клапана удлиняется, затягивание приведет к укорачиванию. Чем короче тяга, тем плотнее будет закрываться заслонка. Соответственно, для открытия потребуется большее давление и временной промежуток. Это позволяет турбине выходить на высокие обороты, причем происходит это достаточно быстро.
Третьим вариантом для увеличения наддува является буст-контроллер. Данный механизм представляет собой соленоид, который способен подменить реальные данные по давлению. Такое устройство ставится перед актуатором, главной задачей является снижение показателя давления, от которого зависит работа вестгейта. Буст-контроллер фактически частично перепускает воздух, что не позволяет актуатору оценивать реальное давление.

в самом начале со штока снимается скоба, далее ключом ослабляется гайка;
затем плоскогубцами подтягивается регулировочный винт вестгейта. Делать это нужно против часовой стрелки;
подтяжка происходит до того момента, пока калитка не окажется полностью закрытой;

Завершением процесса регулировки можно считать затяжку гайки ключом на 10, а также установку скобы на место. В результате после такой настройки актуатор должен иметь максимальную степень закрытия. После можно запустить двигатель и проверить работу устройства на разных режимах работы ДВС. Посторонних звуков от вестгейта на перегазовках и при глушении мотора быть не должно, давление наддува также прогнозируемо достигает желаемых показателей.

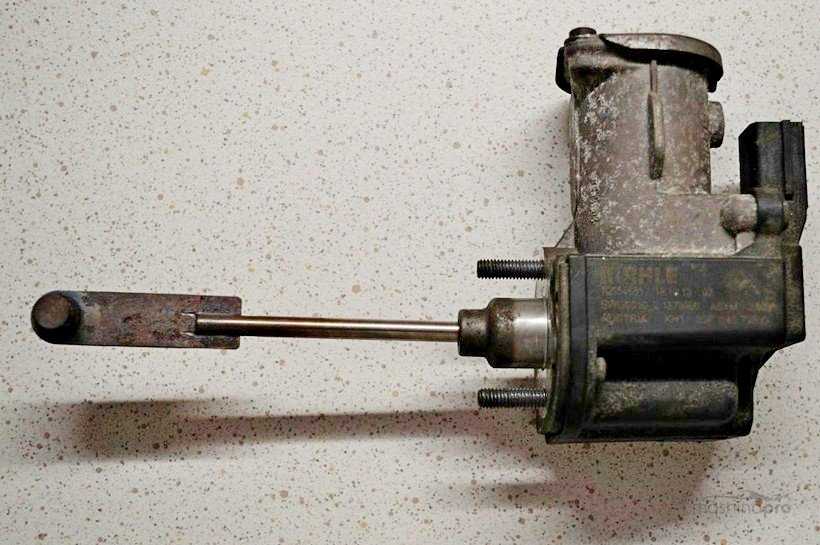

Проверка сервопривода и электронного актуатора турбины

Тестирование и программирование привода управления турбиной тестером TP-TACT

Прежде чем приступать к диагностике работы турбонаддува следует проверить работоспособность геометрии, вестгейта турбины и их сервоприводов и только тогда выполнять остальные проверки.

ЭБУ автомобиля не всегда выдает коды ошибок, по которым можно однозначно идентифицировать неисправность. Если на предыдущем сервисе, где обслуживался автомобиль, установили сервопривод с другой турбины или сбили его регулировки (большинство сервоприводов программируемые), то турбина будет работать не правильно в своем диапазоне.

Поэтому для проверки работоспособности управляющей электроники мы используем профессиональный тестер TP-TACT, выполняя с его помощью:

Проверку электронных контроллеров наддува турбокомпрессоров с регулировочным клапаном (wastegate).
Проверку и программирование электронных приводов турбокомпрессоров с изменяемой геометрией (VTG, VNT).
Проверку двигателей постоянного тока которые используются в турбоприводах.
Проверку позиционных датчиков регулировочного клапана и позиционных датчиков изменяемой геометрии.
Проверку соленоидов пневматических систем (используются для управления турбиной) в системах управления EGR и других исполнительных элементах двигателя.

Для качественной диагностики и настройки системы турбонаддува располагаем необходимым оборудованием, дополняющим возможности тестера TP-TACT.

Некоторые клиенты в поисках причин неисправности приезжают к нам с отреставрированными турбинами, исключая их из внимания, но по результатам проверки турбонаддув оказывается не правильно отрегулирован или неисправен. Так как ни один турбо-сервис на Украине не обладает оборудованием горячей обкатки, то турбину необходимо регулировать на родном двигателе располагая соответствующим оборудованием и опытом.

Не работает актуатор турбины: признаки

Симптомов поломки турбокомпрессора несколько, но основной — синий выхлоп. Особенно ярко он выражается во время разгона, но когда работа силового агрегата стабилизируется, выхлоп приобретает обычный цвет. Дым синеет из-за сгорания масла, которое попало в мотор по причине его вытекания из турбокомпрессора.

Из выхлопной трубы может выходить и черный дым, что говорит о сгорании обогащенного топлива из-за утечки воздуха в интеркулере. Также выхлоп может быть черным из-за поломки управляющей системы турбокомпрессора.

Выход дыма белого цвета также говорит о неисправности турбокомпрессора. Выхлоп белеет из-за засора в сливе турбинного маслопровода. Другими явными признаками неисправности актуатора являются потеки масла на турбине и значительное увеличение его расхода. Это свидетельство засора в каналах подачи воздушной массы или маслопровода.

Если автомобиль стал разгоняться медленнее обычного, дело также может быть в турбокомпрессоре. Его неисправность может стать причиной недостаточного поступления воздушной массы в силовой агрегат. Нехватка воздуха приводит к серьезному падению мощности мотора.

Еще один признак поломок в турбине — сильный шум при работе двигателя. Его появление бывает вызвано протеканием воздуха между выходом компрессора и мотором. Вместе с шумом появляется неприятный скрежет при включенном турбокомпрессоре. Скрежет или шум могут быть следствием образования трещин, вмятин или других механических повреждений, которых касаются лопасти агрегата.

Если расход масла значительно увеличился, а выхлоп стал более токсичным, проверьте воздушный фильтр или подключенный к турбине воздушный канал. Может быть, проблема в том, что эти элементы засорились.

Последний признак нерабочего состояния вестгейта — самый распространённый. Это выход масла из компрессора. Причина неоригинальна — это все то же замусоривание кожуха оси турбогенератора. Также выход масла мог быть спровоцирован неисправностью смазочной системы или ее закоксовыванием.

Как самому отремонтировать и настроить актуатор турбины

Турбонаддув сегодня является одним из самых распространенных способов, который позволяет существенно увеличить мощность бензинового или дизельного двигателя без увеличения рабочего объема силового агрегата. Установка турбокомпрессора также является более эффективным решением по сравнению с механическими нагнетателями.

Основой турбонаддува является подача воздуха в цилиндры ДВС под давлением. Чем больше воздуха удается подать в мотор, тем большее количество топлива получается сжечь. Гражданские версии турбомоторов имеют не слишком большой наддув, которого достаточно для достижения необходимых показателей. Вполне очевидно, что для достижения максимальной производительности на двигатели устанавливаются турбины, которые способны обеспечить высокое давление. В этой статье мы поговорим о том, для чего нужен актуатор на турбине, каков принцип работы актуатора турбины, а также как производится проверка актуатора турбины и настройка данного элемента.

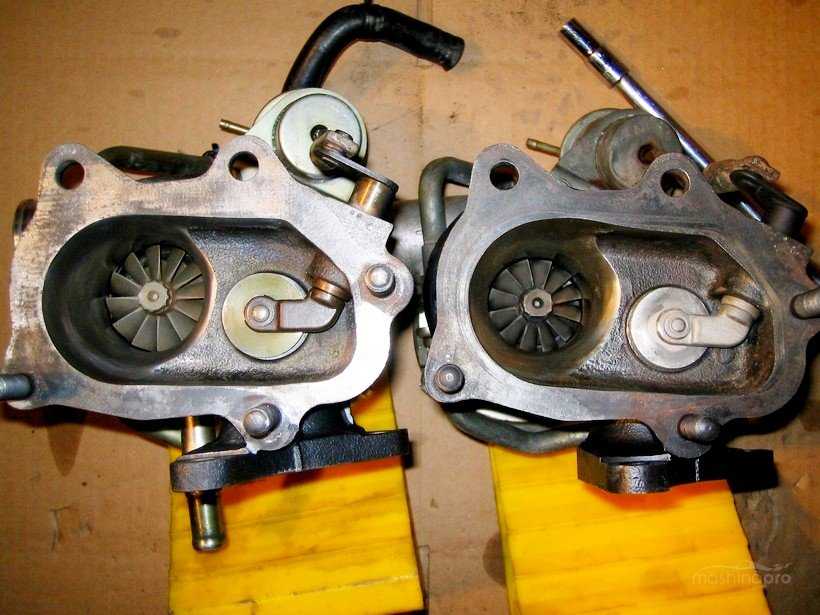

Проверяем тягу актуатора турбины. Самостоятельно или в сервисе?

Актуатор защищает турбокомпрессор от перегрузок, когда последний работает на высоких оборотах. Регулируя давление и объем впускаемого выхлопа, это устройство спасает турбину от переизбытка выхлопных газов. Бывают случаи, когда водителю кажется, что тяга слабовата или, наоборот, есть чрезмерное давление.

О необходимости регулировки актуатора турбины говорят такие внешние проявления:

при глушении мотора слышно дребезжание в том месте, где находится турбина;
бренькающие звуки есть и при перегазовке на сбросе;
недостаточный наддув.

И поскольку автовладельцы считают вакуумный регулятор механизмом несложным, то часто ремонтируют его самостоятельно.

Как происходит кустарный ремонт и настройка вручную, можно отследить на автофорумах.

Распространенные приемы самостоятельной регулировки тяги актуатора:

Завинчивание гайки до упора, и потом еще два оборота, чтобы закрыть вестгейт в натяг и увеличить давление.
Расслабление конца вестгейта для удлинения тяги перепускного клапана.
Замена пружины устройства на более упругую или более мягкую, чтобы соответственно увеличить или уменьшить давление.
Установка соленоида, который выпускает часть воздуха, изменяет реальный показатель давления. Обманывая актуатор, пытаются увеличить наддув.

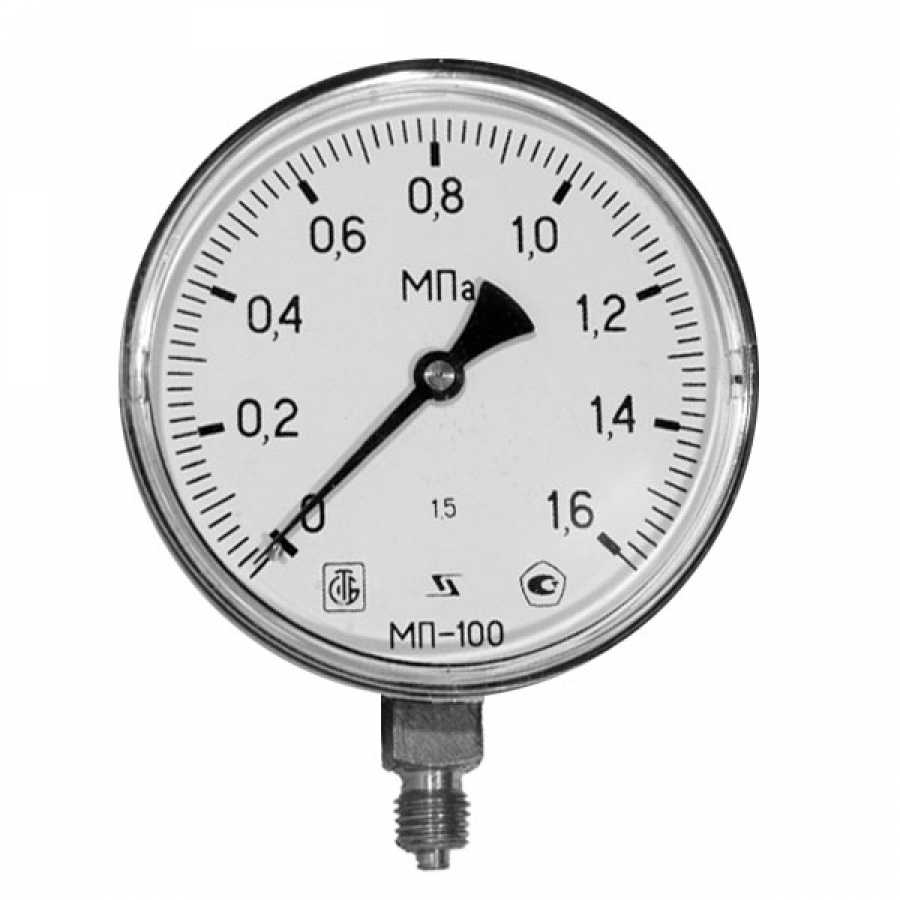

Гаражная регулировка актуатора турбины, которая производится на глаз или по показателям манометра от электронасоса для колес, часто дает непредсказуемый результат. Чтобы решить, оправдан ли риск, стоит узнать, какие именно осложнения в работе устройства могут возникнуть после вмешательства автолюбителя.

5 причин, почему не стоит делать регулировку актуатора самому

Поворот гайки даже на 1 мм существенно повлияет на настройку вестгейта.
Работа актуатора будет некорректной.
Есть риск перенаддува и перегрева турбины или большой потери тяги.
Для определения настроек актуатора желательно иметь график/таблицу зависимости давления от оборотов и профессиональное оборудование для измерений. Одним манометром не обойтись.
При кустарной регулировке сложно попасть в характеристики нового, исправного актуатора.

Профессиональная настройка актуатора турбины – это гарантия безотказной работы как самого вакуумного регулятора, так и всего турбокомпрессора. И осуществить ее могут в специализированных сервисных центрах компании «Турбомагия».

Как работает актуатор турбины дизельного двигателя?

На сленге автолюбителей этот узел имеет разные названия — например, вестгейт, вакуумный регулятор. Как и другие механические узлы, актуатор может сломаться, и тогда, чтобы продолжить эксплуатировать турбированный двигатель, его приходится менять. Но замена — это полбеды. Потом вестгейт придется регулировать, и это уже серьезная задача, правильно выполнить которую сможет только опытный водитель.

Регулятор ставят в выпускной коллектор машины. Принцип его действия простой. При увеличении скорости мотор начинает работать на повышенных оборотах. Давление отработанного газа растет. Появляется необходимость провести его мимо колеса турбины. Тогда и начинает действовать вестгейт — его клапан открывается и пропускает газы через себя.

Конструкционные особенности вакуумного регулятора

Наибольшее распространение получили устройства типа Bypass, которые предлагаются в двух вариантах:

Актуатор турбины с замкнутым циклом. Здесь лишнее давление поступает в разогретый сектор устройства посредством байпасного канала. Такая технология снижает инерционные потери, возникающие при увеличении турбинным колесом своих оборотов. Когда образуется избыточное давление, начинает изгибаться диафрагма. В результате усилие возвратной пружины преодолевается, устройство открывается и все «лишнее» поступает в байпасный канал.
Blow-Off. Здесь тоже применяется «принцип насоса». Отличие заключается в том, что выброс излишков осуществляется в атмосферу: при этом процесс сопровождается характерным звуком.

Нехарактерные звуки

Для начала нужно открыть капот и определить источник шума. Если звуки доносятся со стороны турбины, то нужно проверить ротор и ось на наличие сколов и свободы движения. Характерное царапание означает деформацию и образование трещин. Свист говорит о пропускании воздуха. Иногда это происходит при ухудшении пропускной способности маслопровода или же попадании сторонних предметов.

Очевидно, что большая часть признаков говорит о поломках системы подачи воздуха, маслопроводов, ЭБУ, ротора и оси. Иногда встречается и попадание предметов в систему. Диагностика сводится к проверке этих элементов в первую очередь.

Признаки неисправности турбины дизельного двигателя появляются и при неумелом монтаже и разборке. Неопытный мастер часто повреждает детали, которые выливаются в солидную сумму. Для того чтобы проверить турбину, не нужно ее снимать – специалисты СТО обходятся и без этого, выполняя процедуру только при необходимости. С уверенностью можно отнести неумелый демонтаж к частым причинам поломки этого узла автомобиля.

Не работает актуатор турбины – причины поломки и возможные последствия

Опубликовано Master в 18 марта, 2019 18 марта, 2019

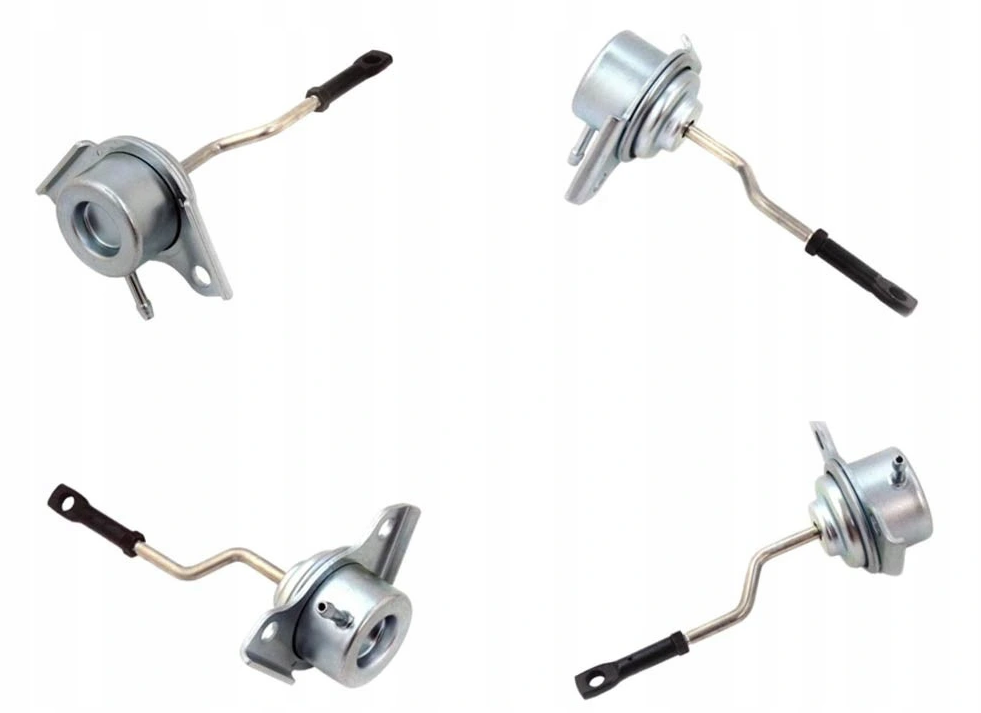

Привод заслонки турбины (вакуумный регулятор, актуатор, вестгейт) – это устройство контроля наддува, которое работает, ограничивая выхлопные газы, проходящие через турбонагнетатель. Контролирует максимальное давление наддува, создаваемое самой турбиной. Привод состоит из впускного и выпускного отверстий, клапана и привода давления. Как и любой механизм, вестгейт может изнашиваться и давать поломку.

Когда не работает актуатор турбины, необходимо вычислить причины поломки, чтобы избежать возможных негативных последствий.

Зачем нужен актуатор турбины

В исходном положении перепускная заслонка закрывается, и по мере увеличения давления наддува на привод, прикладывается усилие. Когда давление наддува превышает значение пружины, привод будет постепенно открывать задвижку, минуя часть отработавших газов, поддерживая тем самым давление наддува на заданном уровне. Проще говоря, актуатор турбины предотвращает бесконечное повышение давления наддува.

Причины и последствия поломки актуатора турбины

Вестгейт со временем может выдавать поломки. В некоторых случаях придется ремонтировать или менять данный элемент турбины. Причины и последствия неисправностей:

Повреждение воздуховода, поломка или загрязнение воздушного фильтра, неисправность клапана EGR. Для диагностики и починки необходимо использовать специальный электронный тестер. Последствия такой поломки могут быть крайне отрицательными для всей системы. При разрушении выпускного коллектора или поломки в поршневой группе, сломается или полностью выйдет из строя механизм изменяемой геометрии турбины. Как следствие, поломка механической составляющей турбокомпрессора;
Неисправность двигателя. Проверьте, загорается ли контрольная лампа (чек неисправности) двигателя. Поскольку шланг перепускной заслонки предназначен для сброса давления внутри коллектора турбокомпрессора, он постоянно контролируется ЭБУ автомобиля (блоком управления двигателем). Обычно каждый производитель автомобилей устанавливает зону рабочего давления в диапазоне от минимально допустимого давления до максимального уровня «наддува», создаваемого внутри турбонагнетателя. Когда усиление давления воздуха приближается к верхней зоне, оно зачастую вызывает код предупреждения и, таким образом, загорается индикатор контрольной лампы. Если у вас автомобиль с турбонаддувом и этот индикатор загорается на приборной панели, вам следует безопасно отвезти машину домой и как можно скорее связаться с сертифицированным механиком.

Колеблющееся давление наддува. Когда перепускной клапан не сбрасывает давление на постоянной основе, это провоцирует быстрое колебание давления наддува внутри турбонагнетателя. Во время обычного ускорения турбо-ускорение постоянно увеличивается по мере того, как машина ускоряется и медленно снижается, когда водитель перестает нажимать на акселератор. Если турбонаддув быстро падает или быстро поднимается без применения дроссельной заслонки, это может быть вызвано закупоркой в стоке задней части актуатора или поломкой шланга вестгейта;
Резкое снижение экономии топлива. Когда актуатор сломан, протекает или заблокирован, это приводит к тому, что большее количество сырого топлива будет вытеснено из системы выпуска без сжигания. Это станет следствием быстрой потери топлива.

Элементы актуатора турбины

Дополнительные причины неисправностей вакуумного регулятора:

Неисправность электромотора;
Дефекты деталей актуатора;
Неправильная работа контактной группы электродвигателя;
Поломка зубьев шестерней привода клапана.

Двигатели с турбонаддувом – это машины, которые необходимо обслуживать чаще, чем традиционные автомобили. Если вы заметили какие-либо из перечисленных выше предупреждающих знаков, обратитесь к механику как можно скорее, чтобы произвести ремонт актуатора турбины и избежать дополнительного повреждения турбины или двигателя.

Замена актуатора: когда требуется?

Иногда турбина выходит из строя сразу, но обычно это происходит постепенно. Чтобы определить поломку на ранней стадии, нужно присмотреться к работе машины. Если все усилия по ремонту этого устройства не дали результатов, придется купить новый актуатор.

Раньше замена производилась в сборе с турбиной, теперь актуатор можно заменить отдельно. Некоторые мастера вообще рекомендуют не пытаться ремонтировать это устройство, а сразу его менять — если, конечно, дело не в закисшем соединении. Узел обязательно придется заменить, если шарнир тяги на регуляторе износился. Работа эта не такая уж и сложная. После замены девайса понадобится время на его адаптацию.

К преждевременному выходу из строя актуатора приводят агрессивный стиль езды, применение некачественного топлива и моторного масла. Чтобы агрегат прослужил дольше, допускать подобного не стоит — лучше использовать только сертифицированные техжидкости.

Турбина гонит масло в интеркулер: что делать?

Масло в интеркулере может стать причиной серьезных неисправностей, вплоть до выхода ДВС из строя. В этой статье мы вам расскажем, почему масло появляется в этом узле и как можно устранить эту проблему.

Как выполнить ремонт турбокомпрессора?

Турбокомпрессор — деталь, позволяющая значительно уменьшить расход топлива двигателя. Выполнить ремонт турбокомпрессора довольно сложно — необходимы профессиональные инструменты.

Турбированные двигатели и особенности их эксплуатации

Турбированные силовые агрегаты: их конструкционные особенности, эксплуатационные характеристики и наиболее частые причины поломок.

Применение двухходовых клапанов в системах автомобилей

Поскольку в многочисленных системах автомобиля постоянно требуется перекрывать, перенаправлять и смешивать разнообразные потоки жидкостей или газов, то требуется применение различных перепускных устройств — таких, как клапана. Принципы их работы построен на разных приводах: пневматического,

Система турбонаддува на дизельных двигателях

На многих современных автомобилях устанавливаются турбокомпрессоры для повышения мощности двигателя. Они бывают разных видов и форм, но принцип их работы одинаков. Идея турбирования двигателей возникла давно. Одни из первых турбокомпрессоров устанавливались на гоночные авто в начале прошлого века.

Возможности установки турбокомпрессора на атмосферные силовые агрегаты

Идея турбирования силовых агрегатов возникла из-за необходимости экономичного увеличения мощности двигателя. Прибавлять мощность простым увеличением объема стало нецелесообразным, поскольку это приводит к значительному расходу топлива. Технология турбирования основана на подаче воздуха в камеру

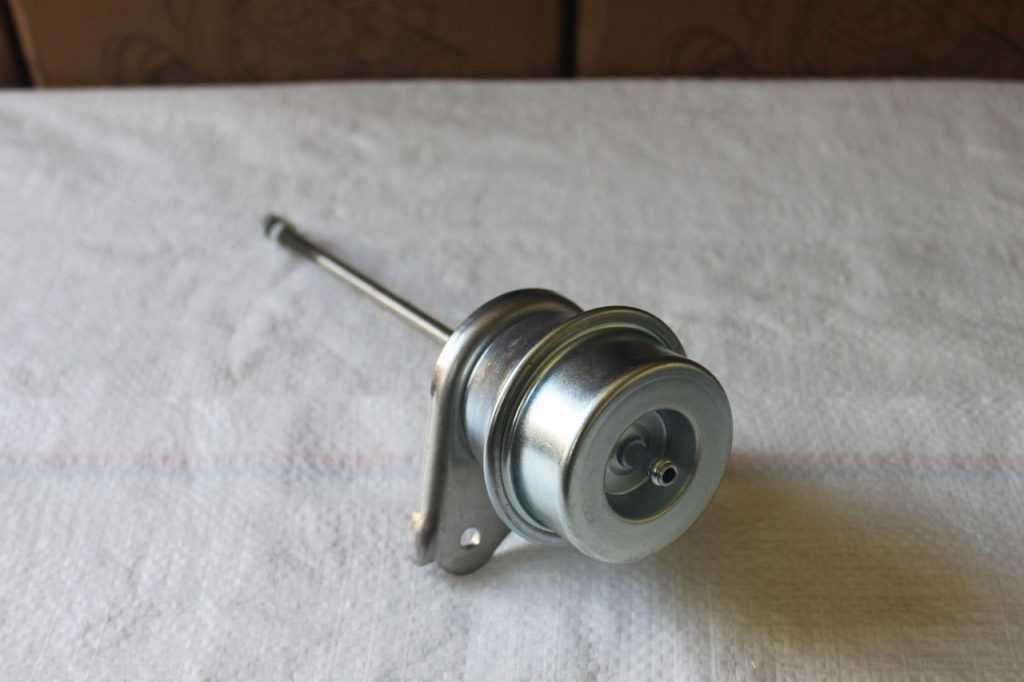

Регулировка актуатора турбины

Турбокомпрессор автомобиля состоит из отдельных элементов, среди которых есть специальный клапан. Он нужен для того, чтобы регулировать давление воздуха в системе – актуатор или вакуумный регулятор. Не все водители знают особенности его работы, специфику настройки. Если нужна регулировка актуатора турбины, но нет необходимых навыков, тогда лучше обратиться к профессионалам. Найти хорошего мастера можно на платформе Birud, где собраны все контакты и отзывы о мастерских и их работе.

Особенности функционирования

Задачей актуатора является снижение лишнего давления воздуха, которое возникает в результате работы двигателя внутреннего сгорания в турбокомпрессоре. При правильном его функционировании клапан срабатывает, когда показатель поднимается до предельного значения. Для чего проводится регулировка актуатора турбины? Ведь по логике достаточно просто поставить новую деталь. Но если не провести нужные манипуляции, то возникает дрожание, которое слышно во время остановки мотора или перегазовки. Кроме того, может возникнуть слабый наддув. При правильных манипуляциях эти моменты проходят, давление стабилизируется, возвращаются необходимые показатели для нормальной работы агрегата.

Основными причинами поломки регулятора являются следующие моменты:

• выход из строя электронного блока, который отвечает за открытие и закрытие клапана;

• проблемы с электромотором;

• истирание зубьев шестерни.

Чтобы корректно определить поломку, требуется квалифицированная диагностика мастера. Возможно будет необходимо установить новую деталь, а после чего провести соответствующие настройки.

Как отрегулировать актуатор турбины?

О том, что нужно сделать соответствующие перенастройки вакуумного регулятора, свидетельствует дребезжащий звук турбокомпрессора в момент работы двигателя. Опытный автолюбитель сразу слышит характерные звуки при снижении педали газа. Обычно они появляются при свободном перемещении в самом штоке. В результате плохой герметичности впускной системы, происходит недостаточный наддув воздуха, а значит, нужно сделать необходимую регулировку, для его устранения.

Настройка актуатора турбины выглядит следующим образом:

• агрегат снимают с машины;

• после чего разбирают катализатор;

• вытягивают скобу, расположенную на штоке;

• специальным ключом ослабляют гайку;

• подтягивают регулировочный винт;

• проводят такое затягивание до момента, когда полностью закрывается калитка;

• для проверки наличия или отсутствия дребезжания, вибраций по калитке стучат;

• после всех манипуляций на свое место устанавливают скобу и катализатор;

• фиксируют турбину.

На завершающем этапе мастер запускает двигатель, проводит тестовую проверку функционирования турбонаддува на всех режимах.
