Тормозные диски на приору, производители и цены аналогов

Ход работы

Первоначально необходимо снять одно или два колеса сразу. Как только вы справитесь с этой задачей, нужно скрутить штифты и демонтировать тормозной барабан. Делается это путем сбивания. Воспользуйтесь проставкой и молотком, чтобы не погнуть конструкцию.

Далее выполняем следующие действия:

  1. К тормозной колодке прицеплены две пружины. Их необходимо поочередно снять. Сначала в ход идет верхняя деталь, затем нижняя.
  2. Далее наступает очередь прижимной пружины. Снимаем ее.
  3. Теперь перед вами доступна передняя колодка, и демонтировать ее будет несложно.
  4. Как только первая колодка снята, необходимо устранить распорную планку.
  5. Теперь наступает очередь второй прижимной пружины, которая удерживает заднюю колодку. Выводим из зацепления.
  6. Извлекаем рычаг детали из отверстия наконечника тросика ручника, извлекаем шплинт.
  7. Последний шаг — демонтаж шайбы и пальца. Все. Задняя колодка доступна для демонтажа.

Перед тем как установить новые детали, необходимо очистить систему от грязи и пыли, скопившихся внутри. Сборка осуществляется в обратном порядке, но с некоторыми нюансами. Во-первых, вернуть в зацепление прижимную пружину не так и просто, поэтому здесь нам поможет нижняя стяжная пружина. Зацепите ее за конец прижимной и отверткой подтяните к колодке. Поршни должны переместиться к середине цилиндра, это делается с помощью специальных монтажных лопаток.

Как менять колодки на ваз 2112

Как только работы будут окончены, необходимо откалибровать колодки. Для этого хватит нескольких нажатий на педаль тормоза. Если какие-либо моменты остались вам непонятными, вы можете просмотреть видеоинструкцию на нашем сайте. В работе нет ничего сложного, необходимо лишь выделить немного времени.

Замену задних тормозных колодок на автомобиле Lada Priora выполняют при следующих условиях: расшаталось заклепочное соединения фрикционных накладок с основанием колодки, толщина фрикционных накладок стала меньше предельно допустимой 1,5 мм, а так же при повреждение или замасливание рабочей поверхности. Замену колодок рекомендуется проводить с каждой стороны, не зависимо от состояния. Одновременная замена предотвратит появление заносов при торможение из-за разного технического состояния колодок. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

  • Включите первую передачу, подложите подкладки под передние колеса. После чего снимите колесо с ремонтируемой стороны.
  • Проверьте уровень тормозной жидкости в бачке. Если она находится на отметке максимум или выше, то жидкость необходимо откачать. Данный шаг необходим для противодействия вытекания жидкости при сдавливание тормозных поршней при последующей посадке барабана на свое место.
  • Открутите два стопорных шплинта и снимите тормозной барабан.

Далее приступаем к демонтажу колодок. В первую очередь необходимо снять верхнюю и нижнюю стяжные пружины. Для этого с помощью плоскогубцев аккуратно выводим концы пружин из зацепления с пружинами.

Далее снимаем направляющую пружину передней колодки, после чего аккуратно снимаем саму колодку.

Снимите разжимную планку. Далее снимаем направляющую пружину задней колодки и саму колодку, отсоединив от нее наконечник тяги привода стояночного тормоза.

Свистят тормозные колодки при торможении

С задней колодки необходимо снять рычаг привода ручником. Для этого пассатижами извлекаем стопорный шплинт, шайбу и втулку. Переставьте рычаг на новую.

На этом ремонтные работы по снятию и замене задних тормозных колодок на автомобиле Lada Priora завершены. Произведите их замену, после чего установку выполните в обратной последовательности. Так как наружный диаметр по фрикционным накладкам увеличился, возможны проблемы с монтажом тормозного барабана. Для удобства монтажа, необходимо сжать поршня тормозных цилиндров с помощью двух монтажных лопаток. А так же острым ножом сточить фаску на колодках. Так же проверьте состояние барабана, возможно на его рабочей поверхности образовалась фаска от выработки, если она присутствует, сточите ее с помощью напильника, при этом работать необходимо аккуратно, чтобы не повредить рабочую поверхность.

Ремонт тормозного цилиндра в Ладе Приора

Закис передний левый тормозной цилиндр. Вопрос решил — расшевелил его домкратом. Для разбора понадобились головки TORX E12 и E14. E14 поможет нам снять верхнюю скобу с самой тормозной машинки, а E12 поможет снять скобу — основание тормоза, чтобы подобраться к тормозному диску. Начал разбирать, и тормозная система левого переднего колеса подкинула мне вновь проблем — слизался болт под Torx E12.

Немного расстроившись, что придется ехать извлекать его на СТО, поразмыслив, понял, что решение есть. Из окна выкинул во двор два удлинителя, благо живу на первом этаже и спилил этот злополучный болт болгаркой. Через 15 минут он уже был изъят из скобы с помощью головки для снятия задних амортизаторов.

Сам цилиндр выдавил из тормозной машинки компрессором, в комплекте с ним была конусовидная насадка для накачивания наверное матрацев, она идеально подошла для этого дела, хоть и обдала меня фонтаном тормозухи из-за неполного прилегания. Советую сначала выдавливать цилиндр из тормозной машинки, а после снимать с нее скобу, иначе цилиндр может вылететь далеко или больно.

Все было сильно грязное, а так как хотелось, чтобы они и выглядели хорошо, перед покраской зачистил все детали. Для зачистки использовал шуруповерт с узкой, порядка 6-7мм по толщине насадкой — щеткой.

Краску использовал Zigger, каждую деталь покрыл тремя слоями краски и 2-3 слоями лака, надеюсь будет держаться долго)

Тормозной цилиндр был в плачевном состоянии, но на мой взгляд в замене не нуждался. Зачистил наждачкой 1000-1500-2000 с водой, почти вся грязь с него ушла.

Вот таким он был.

Так же обновил пыльник и внутреннее резиновое кольцо в самой тормозной машинке. Этот рем-комплект поразил меня своей ценой всего 26р на оба тормоза.

При сборке использовал специализированную монтажную пасту для тормозных цилиндров. ATE 03.9902-0501.2 Для направляющих Liqui-Moly 7656 красную.

К слову цилиндр вошел от руки. Сел плотненько.

Задние барабаны поставил чугунные Brembo max. Советую их сразу красить, т.к. ржавеют просто молниеносно. Тормозные диски так же Brembo max, колодки оставил старые, спереди это ATE, сзади ВИС (ВазИнтерСервис), перед установкой навесного на них колодки были зашкурены. Тормозную жидкость так же обновил, залил SINTEC SUPER ДОТ-4. Хочется еще упомянуть о мифе, что если из тормозного бочка вся тормозная жидкость вытечет, придется тормозную системы прокачивать на СТО. — Миф. При работе с правым колесом плохо заглушил трубку и все вытекло из бочка. Перед сборкой обратно это заметил и залил, как раз во время сборки из прокачного штуцера уже начала сочится тормозуха — в общем все вернулось на свои места и довольно таки быстро.

Инструмент необходимый для замены рабочего цилиндра заднего тормозного механизма на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуются: ключ «на 10», специальный ключ «на 10» для отворачивания гаек тормозных трубок.

1. Включите I передачу и установите упорные бруски под передние колеса. Снимите соответствующее колесо и тормозные колодки.2. С обратной стороны тормозного щита очистите от грязи место крепления тормозной трубки и болты крепления колесного цилиндра. Для того чтобы облегчить выворачивание болтов крепления цилиндра и гайки крепления тормозной трубки, нанесите на резьбовые соединения специальную жидкость для резьбовых соединений. 3. Отверните гайку крепления тормозной трубки к колесному цилиндру.

4. Отсоедините тормозную трубку от колесного цилиндра, заглушив отверстие шланга, например, колпачком клапана прокачки.

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).

6. Выверните два болта крепления колесного цилиндра, придерживая его с другой стороны.

7. Снимите колесный цилиндр с тормозного щита.

8. Установите колесный цилиндр в порядке, обратном снятию. После этого прокачайте тормозную систему через штуцер цилиндра. (можно только колесный цилиндр на заменяемом колесе).

9. Обязательно установите защитный колпачок на клапан прокачки.

Симптомы: снижена эффективность торможения, не растормаживаются все колеса.

Возможная причина: неисправен ГТЦ.

Инструменты: набор головок, набор гаечных ключей, резиновая груша или большой медицинский шприц, специальный ключ для отворачивания гаек крепления трубопроводов тормозной системы.

1. Снимите накладки ветрового стекла.

2. Демонтируйте шумоизоляцию моторного отсека.

3. Откачайте рабочую жидкость из бачка главного тормозного цилиндра, используя большой медицинский шприц или резиновую грушу.

4. Открутите и снимите две крепежные гайки трубок к главному тормозному цилиндру.

5. Снимите тормозные трубки с главного тормозного цилиндра, после чего сместите их в сторону.

Примечание. Прежде чем отсоединять тормозные трубки, подложите под главный тормозной цилиндр ветошь, так как из него самопроизвольно вытечет некоторое количество рабочей жидкости. После отсоединения тормозных трубок закупорьте отверстия в них.

6. Отведите фиксирующие элементы бачка главного тормозного цилиндра.

7. Отсоедините и снимите бачок главного тормозного цилиндра, поддев его отверткой.

Примечание. Осмотрите крепежные резиновые втулки бачка. При обнаружении дефектов замените их при сборке.

8. Открутите две гайки, скрепляющие главный тормозной цилиндр и корпус вакуумного усилителя тормозов, используя гаечный ключ «на 13».

9. Демонтируйте главный тормозной цилиндр.

10. Произведите установку нового главного тормозного цилиндра в обратной демонтажу последовательности.

Примечание. При обнаружении дефектов на уплотнительном кольце его следует заменить.

11. Произведите прокачку гидравлического привода тормозной системы.

Источники

  • http://priora-remont.ru/zamena-zadnix-tormoznyx-cilindrov/
  • http://www.autosecret.net/tormoznaya-sistema-vaz-2170-2171-2172/tormoznye-mehanizmy-zadnih-koles-vaz-2170-priora/601-zamena-rabochego-cilindra-zadnego-tormoznogo-mehanizma
  • http://www.avtika.ru/qa/782-snjatie-zamena-ustanovka-glavnogo-tormoznogo-tsilindra-lada-priora

Замена задних тормозных цилиндров приора

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Чтобы заменить тормозной цилиндр на заднем колесе автомобиля Лада Приора (Lada Priora) первым делом поддомкрачиваем автомобиль и снимаем колесо, далее снимаем тормозной барабан (крипится двумя винтами). Затем пассатижами снимаем пружины тормозных колодок и снимаем задние тормозные колодки. После чего рожковым ключом откручиваем крепящие болты тормозного цилиндра. Взяв новый рабочий тормозной цилиндр прикручиваем в обратном порядке, затем производим установку и новых тормозных колодок в порядке обратном снятию. Все подробности и замены заднего тормозного цилиндра и задних колодок смотрите у видео инструкции.

Одной из самых распространенных проблем с задними тормозными цилиндрами на Ладе Приоре, является появление течи тормозной жидкости из под уплотнительной резинки. Если она повреждена, то необходимо заменить цилиндр на новый. Порядок проведения данного ремонта довольно простой, и для его выполнения понадобится следующий инструмент:

  • ключ на 10, либо же трещотка с головкой
  • ключ разрезной для отворачивания тормозных трубок
  • проникающая жидкость

Чтобы добраться до необходимой нам детали, первым делом необходимо будет снять задний барабан, а также задние тормозные колодки. Когда справились с этой несложной задачей, можно приступать непосредственно к демонтажу цилиндра. Для этого предварительно нужно побрызгать на все соединения проникающей смазкой, как на болты, так и на тормозную трубку.

Затем при помощи разрезного ключа отворачиваем трубку:

После чего отсоединяем ее и слегка отводим в сторону, и фиксируем таким образом, чтобы жидкость из нее не вытекала:

Далее можно отворачивать два болта крепления цилиндра:

Затем с наружной стороны можно без проблем вынимать деталь, так как ее больше ничего не держит:

Теперь можно устанавливать новый тормозной цилиндр на прежнее место в обратной последовательности. После этой процедуры скорее всего понадобится прокачать систему, так как в ней образовался воздух.

Самой распространенной причиной, по которой приходится менять задние тормозной цилиндр на Приоре, является потеря его герметичности. Обнаружить данную проблему довольно просто, и все становится видно при снятом барабане. То есть, на резиновых манжетах будут хорошо видны «сырые» места или даже потеки тормозной жидкости в явной форме.

Как самостоятельно выполнить замену передних и задних тормозных дисков

Замена, установка новых тормозных дисков – процесс относительно простой. Но имеющий некоторые тонкости, особенности

Важно изучить все нюансы. И запастить всем необходимы инструментом

Замена передних тормозных дисков

Снять и установить заново передние тормозные диски не составит большого труда. Алгоритм этот включает в себя основные этапы:

  • автомобиль поднимается на домкрате или подъемнике, колесо должно быть снято;

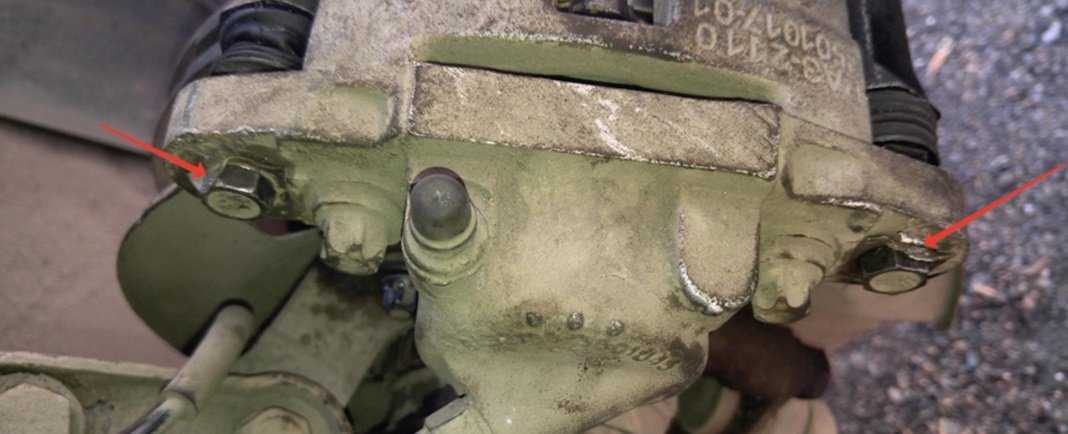

  • далее выкручивается два болта суппорта – чтобы его возможно было снять;

  • откручивается два болта – крестовой отверткой, после чего диск снимается со своего посадочного места;
  • новый диск устанавливается, фиксируется;
  • сборка выполняется в обратном порядке.

Установка задних дисковых тормозов

Выбрать и установить задние дисковые тормоза труда не составит. При отсутствии опыта нужно хорошо подготовиться. Например, посмотреть видео. Процесс монтажа выглядит следующим образом:

демонтируется старый тормозной механизм;

устанавливается специальный щит;

на него монтируется и фиксируется на болтах подшипник, остальная часть механизма;

устанавливается тормозной диск на свое посадочное место.

Желательно приобретать тормозные диски и колодки от одного производителя. Это позволит избежать проблем при установке, других сложностей. Не менее важен состав фрикционных накладок. Желательно избежать приобретения колодок в которых присутствует керамика. Такие накладки могут привести к преждевременному стиранию тормозного диска.

Там были болты с нестандартными звёздо-образными головками. Пришлось ехать на ракиту и покупать накидной ключ для него. Размерность у такого типа болтов другая! Купил на 13. Будьте внимательны, посмотрите на своей приоре такой там болт или старого образца суппорт.

Фото нашёл в интернете, свой не сфоткал

Далее сняли тормозной диск, к радости всё снялось легко, ни с чем не мучались)

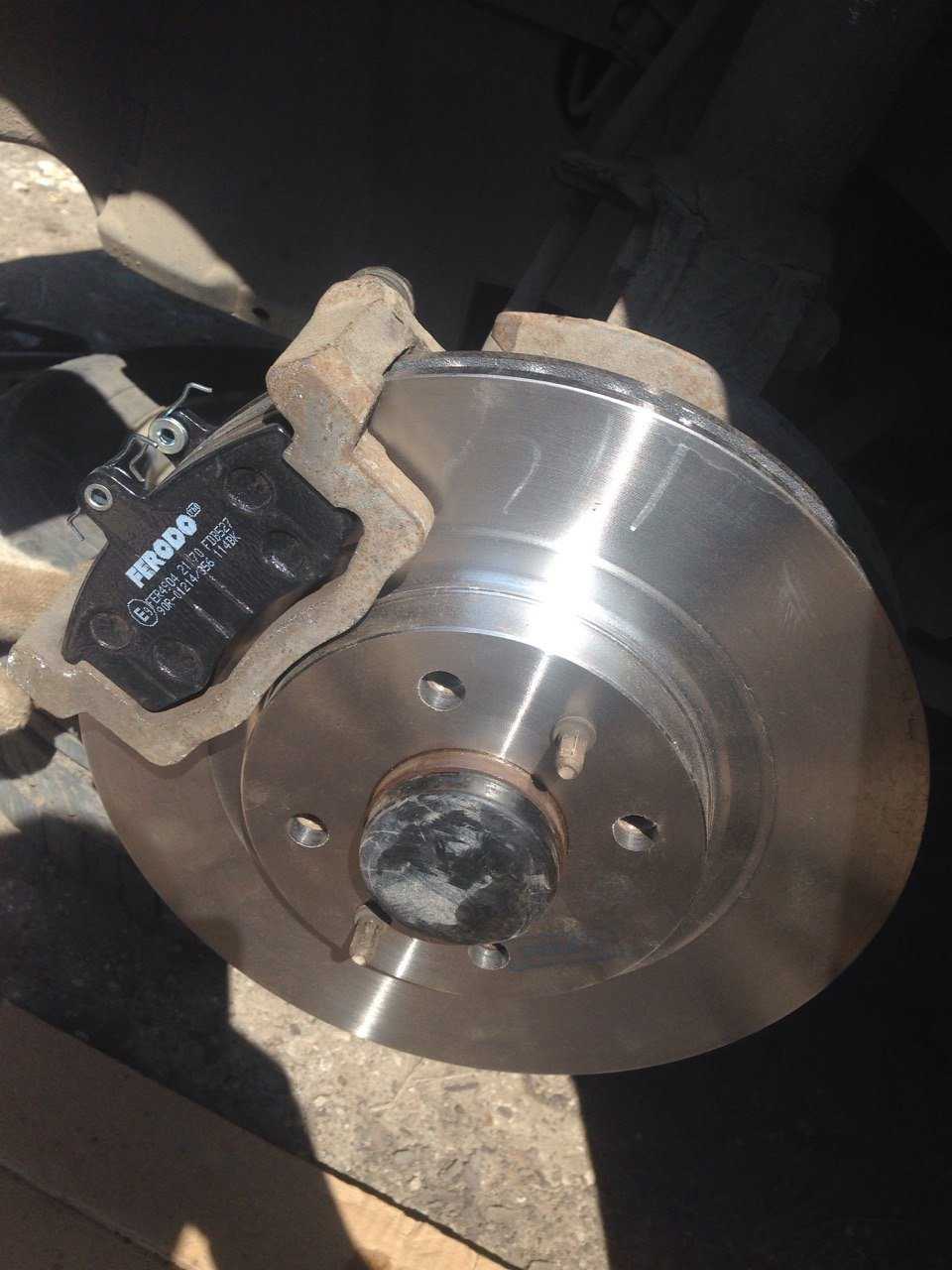

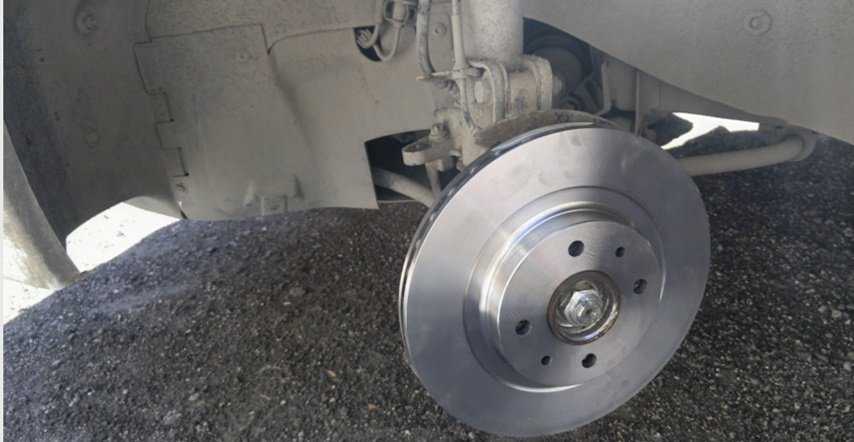

Одели новый, закрутили обратно суппорт и засунули туда новые колодки

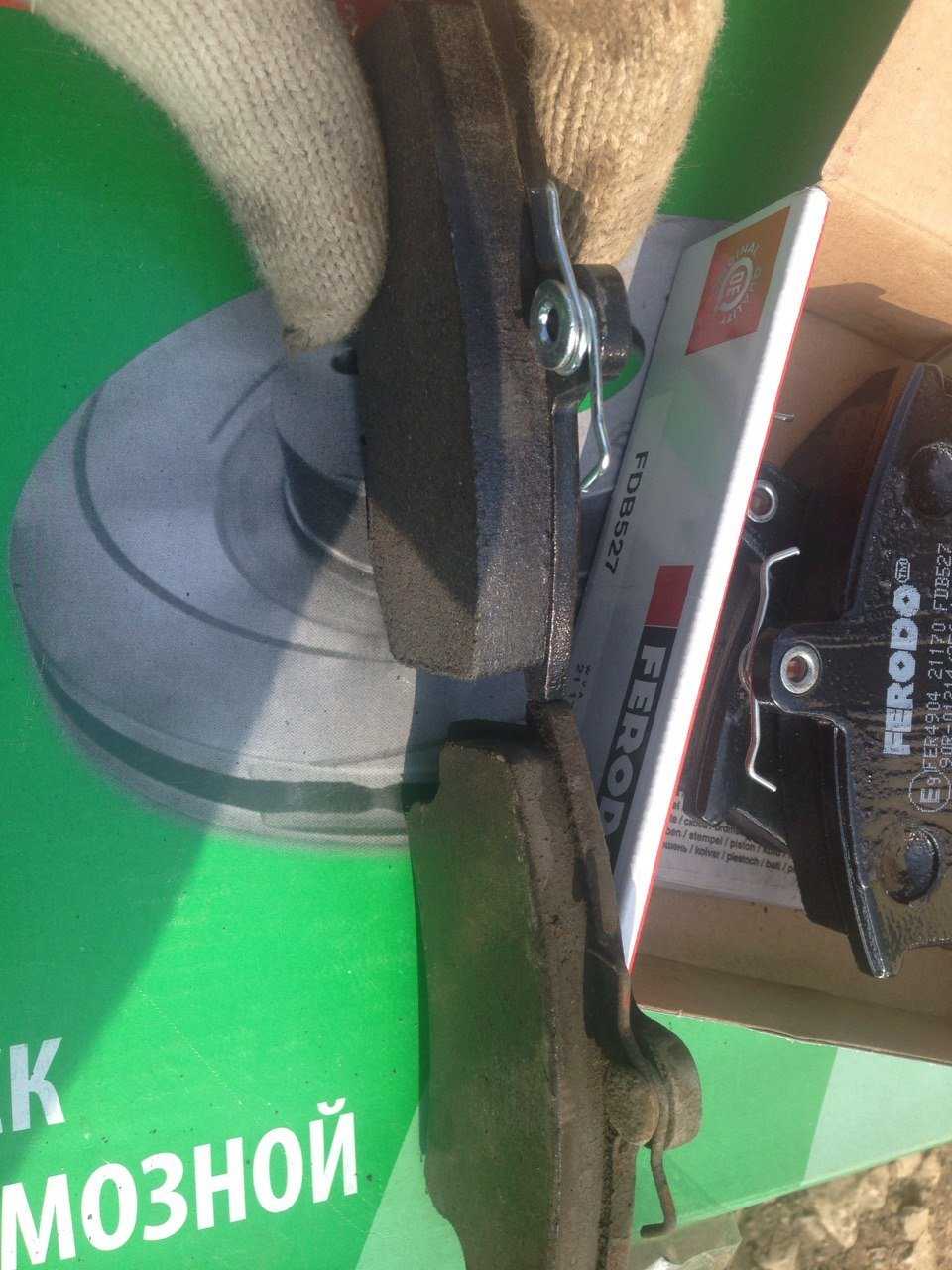

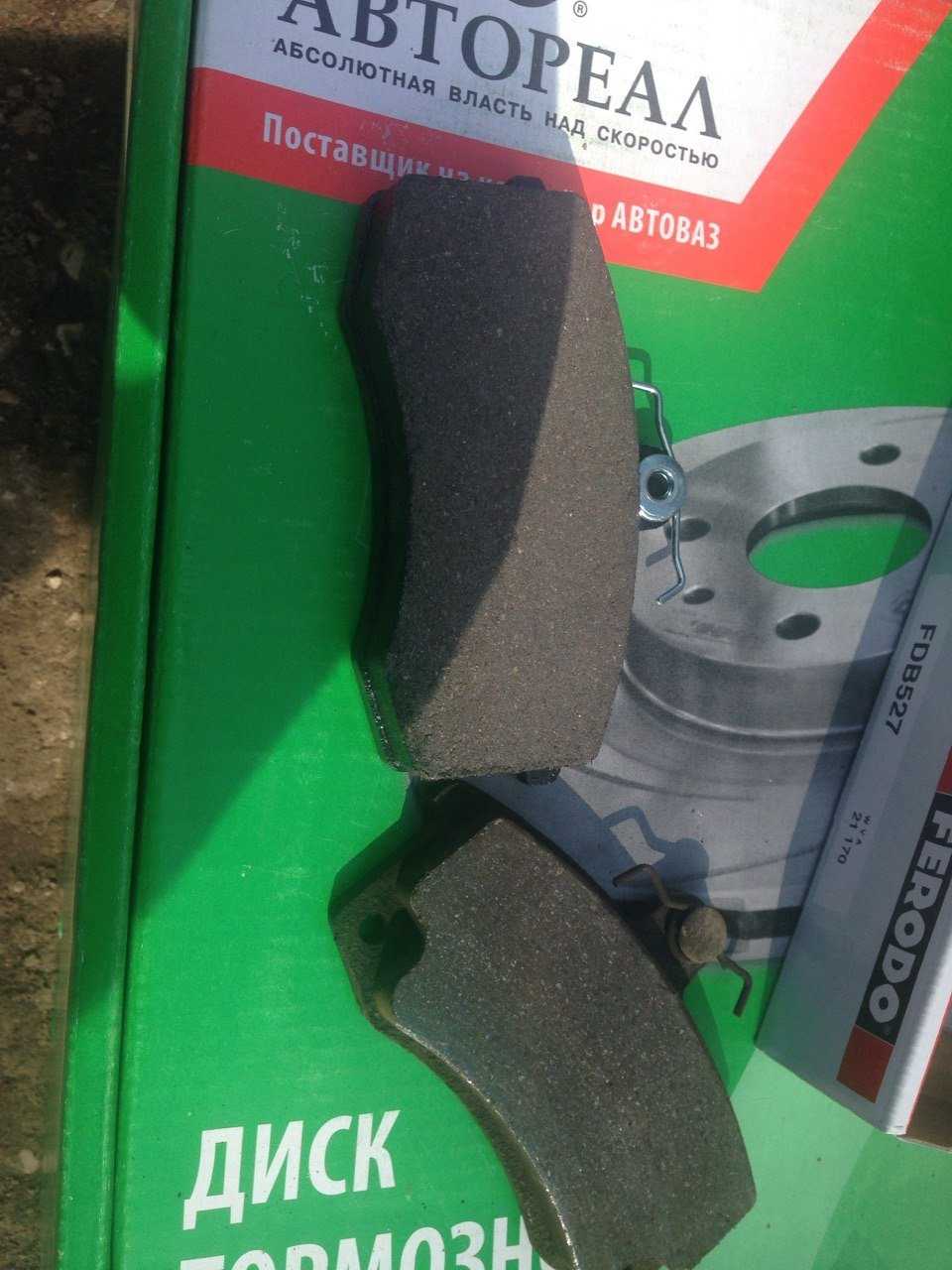

Старые колодки посравнению с новыми —

Закрепили всё обратно, аналогичную продцедуру сделали и с другим передним колесом)

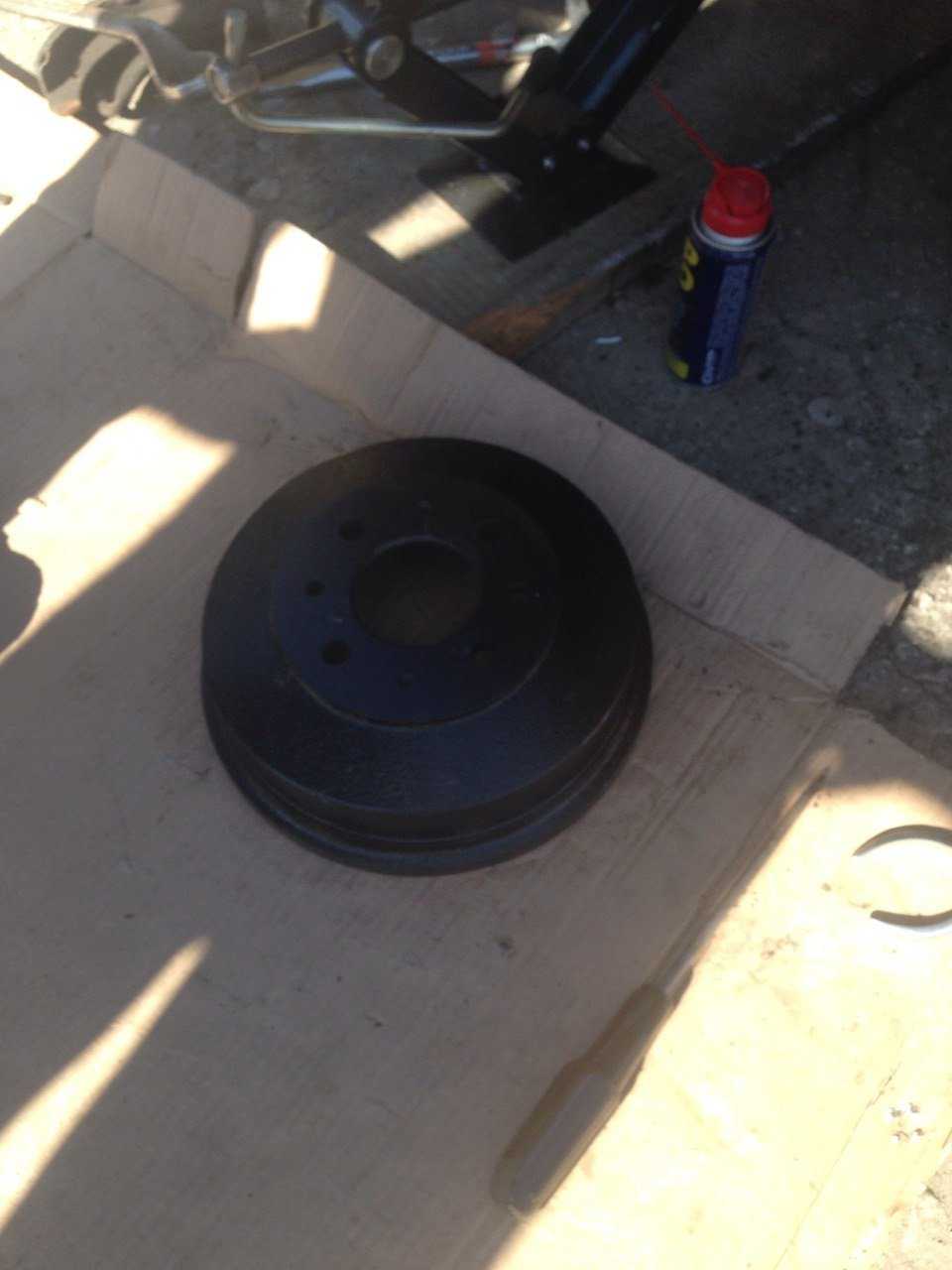

Далее настало дело барабанов —

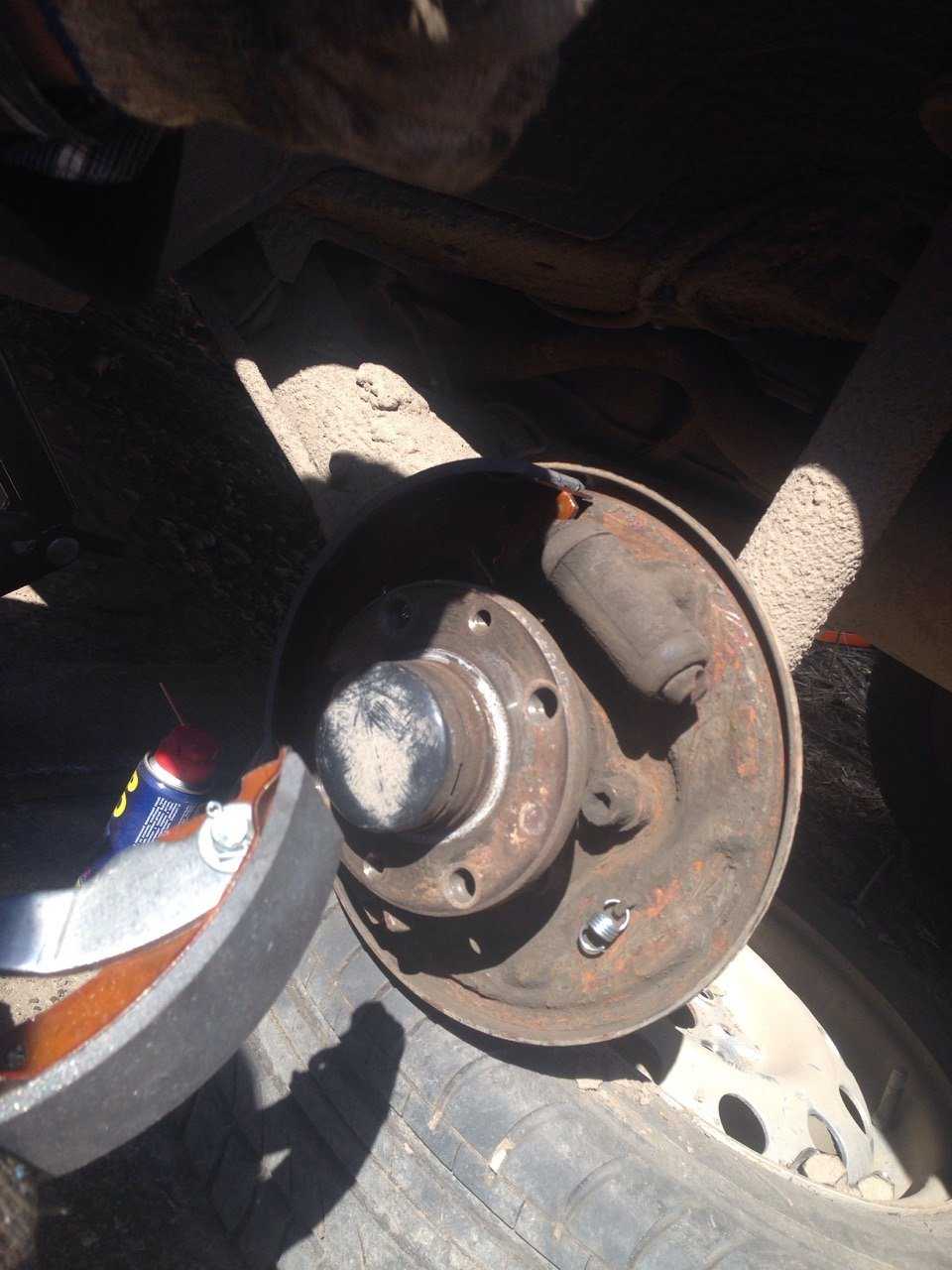

Сняли колесо, сняли барабан, сняли все пружины и колодки остался только тормозной цилиндр —

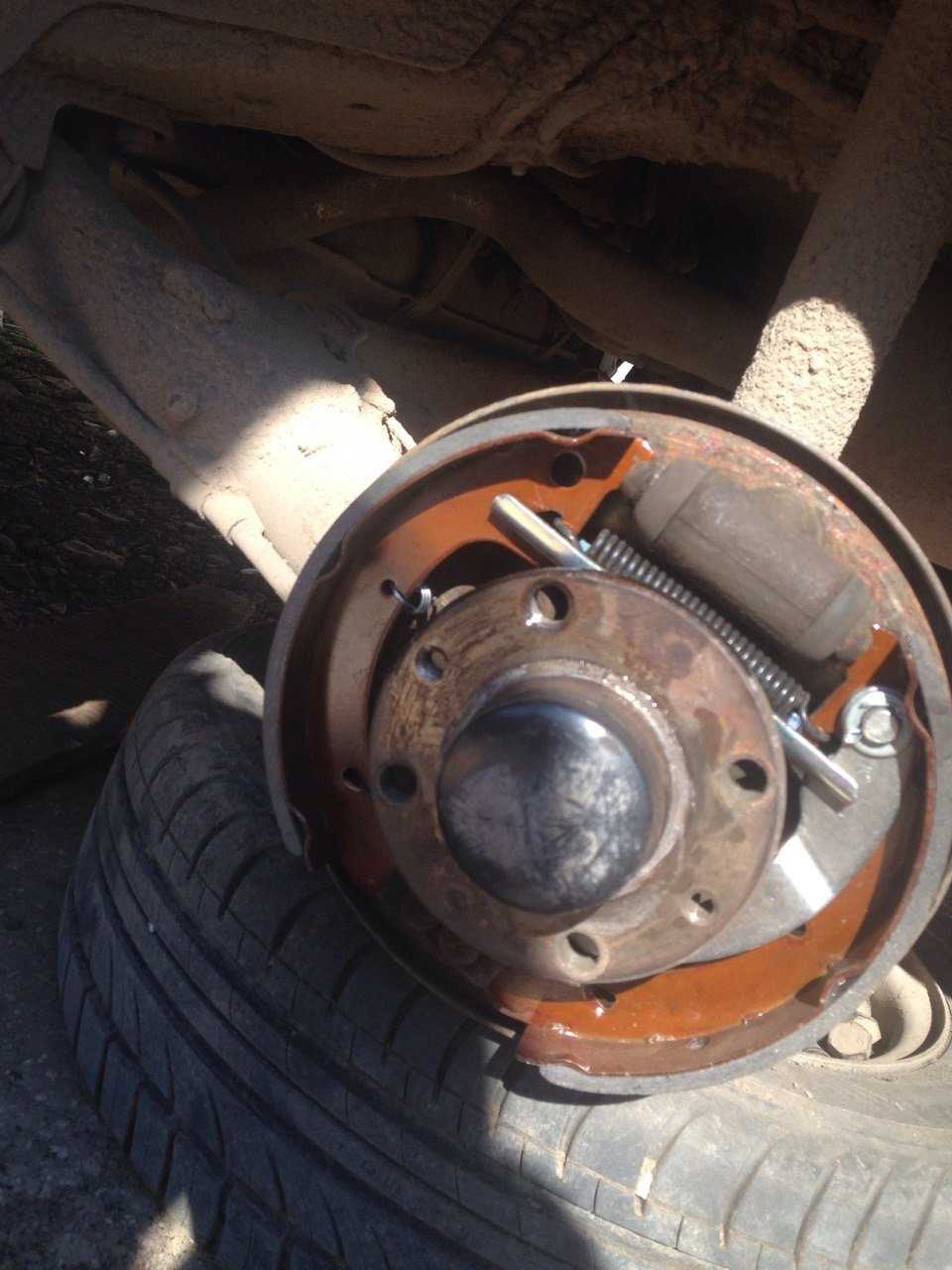

Далее обратно нацепили новые пружинки, вставили все пластины и новые колодки

Следующим шагом нужно было нацепить барабан, с этим возникли проблемы, он никак не хотел налазить на колодки. Вдавили тормознной цилиндр и по максимуму ослабили ручник — всё равно не лезет.

Для решения проблемы было два пути — либо подпилить томозные колодки, либо распорную пластину. Делали и то и то, с трудом барабан встал на место.

Далее начали делать аналогичную продцедуру на другом колесе и стало ясно что одна сторона тормозного цилиндра просто не работает. А другая течёт. Решили на месте сразу же поменять тормозной цилиндр но не смогли открутить болт который отсоединяет трубку с тормозной жидкостью. Срывать болт было тоже не вариант, поэтому отложили замену правого тормозного цилиндра на потом, на неработающую сторону одели старую тормозную колодку.

Как работает ручник?

Когда водитель активирует ручник, либо потянув рукоятку между передними сиденьями (3), либо нажав педаль стояночного тормоза под приборной панелью, трос (12), идущий к задней части автомобиля, натягивается, воздействуя на тормозные колодки. Когда же водитель опускает ручку, возвратная пружина (11) помогает вернуть тормозную систему в нормальную конфигурацию.

Сама система достаточно простая и банальная – рукоятка стояночного тормоза соединена с тросом в специальной пластиковой оболочке, в которой он может свободно двигаться. Этот трос идет до регулировочного болта, который можно ослаблять или затягивать. Дальше он разделяется на два тросика, которые идут к тормозам на задних колесах.

Простыми словами – активируя ручник, трос натягивается и сводит колодки вместе, которые уже и обеспечивают фиксацию авто.

Как подтянуть ручник на приоре: конструкция и особенности

В статье мы расскажем про систему ручного тормоза и опишем, как подтянуть ручник на Приоре. Это поможет владельцам данного авто ограничиться самостоятельной работой, не прибегая к оплате услуг сервисного центра. Зная конструкцию системы, регулирование не займет много времени.

Что такое ручной тормоз

Стояночный тормоз (иными словами ручник), используется для остановки автомобиля на длительное время. Его используют на стоянке, остановках, на склонах и при маневрах на резких поворотах. Такая деталь авто способна обезопасить пассажиров и предотвратить аварии.

Ручной тормоз являет собой систему безопасности от нежелательного движения. По принципу работы напоминает систему гидравлики. В экстренных случаях именно такая автомобильная конструкция обеспечивает полную остановку движения.

Как правильно использовать ручник

Перед стартом движения стоит проверять положение ручника. Если он активен, ехать нельзя. Так повышается износ, и появляются проблемы с перегревом колодок и дисков на тормозе.

Также не рекомендуют оставлять активным ручной тормоз в зимнее время. Из-за наличия на асфальте грязи и снега, может произойти замерзание вышеперечисленных деталей.

Автомобиль не сдвинется с места, а если применить силы, могут сломаться его отдельные механизмы.

Конструкция стояночного тормоза

Перед решением вопроса о том, как натянуть тросы и привести их в работу, рассмотрим особенности строения данной системы. Есть два главных элемента ручника:

  • рычаг, который активирует работу тормоза;
  • тросы, которые работают на основной тормозной системе и обеспечивают замедление движения.

Тросов в авто может быть несколько. Их число варьируется от одного до трех. Количество зависит от модели Приора. Чаще встречается вариант с тремя тросами. Их размещают два сзади и один спереди. «Пара» присоединяется к механизму тормоза, а третий элемент – к рычагу.

Соединение тросов обеспечивается наконечниками, которые регулируются. Также конструкцию дополняют гайки, размещенные на концах «проводов». Они предназначены для изменения длины привода. Возвратная пружина обеспечивает возвращение первоначального положения автомобиля. Она размещается на переднем тросе и на самом механизме тормоза.

Процесс работы системы

  1. Перемещение рычага тормозов в вертикальное положение до появления фиксирующего звука.
  2. Тросы переходят в натянутое положение.
  3. Блокировка задних колес для торможения.
  4. Снятие ручника для расслабления тросов.
  5. Осуществление перехода в режим езды.

Поднятие ручника на Приоре

Натянуть данный элемент тормозной системы не сложно. Регулировка системы предусматривает наличие всего двух ключей на 13. Желательно, если они будут рожкового типа.

Процесс самостоятельной починки происходит несложно. Для удобства процесс починки осуществляют на яме или с применением подъемника — так проще добраться до системы.

На фото продемонстрирован механизм, который требует вмешательства.

Здесь не нужно поднимать хэтчбек, достаточно взглянуть под машину. Далее рабочий процесс будет выглядеть так:

  1. Снятие теплоотводящего экрана.
  2. Ослабление контрящей гайки.
  3. Первую нужно закрутить до максимального уровня.
  4. Натягиваются открытые тросы.
  5. Затягиваются гайки, и устанавливается на место экран.

Нельзя натягивать тросы слишком сильно — это приводит к неправильной работе всей системы. В противном случае, потребуется полноценная починка ручника на сервисной станции СТО.

Описание устройства

Устройство и принцип действия этого элемента довольно просты. В момент, когда задняя часть кузова автомобиля поднимается, и расстояние между мостом и кузовом увеличивается, в действия приводится специальный рычаг, который связан в «колдуном». Этот рычаг опускает поршень, который перекрывает канал тормозной жидкости, соответственно давление на задние колодки уменьшается. Колёса не перестают вращаться и, соответственно не уходят в юз.

Читать дальше: Форд торнео кастом 2020 года технические характеристики

Сама задумка довольно хитрая, но, как часто происходит – на практике это вызывает сомнения. Ведь если при торможении педаль тормоза нажимается с большим усилием, то в юз переходят передние колёса и автомобиль всё равно начинает заносить. Довольно часто при наблюдении за случившимся дорожно-транспортным происшествием, можно заметить, что автомобили с «колдуном» развёрнуты задом наперёд. Не связано ли это с данной чудо-деталью, которая по своей сути должна предотвратить этот занос?

Замена неисправного цилиндра тормозов

Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.

Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборки колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза. После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.

Замена колодок тормозных механизмов задних колес Лада Приора (ВАЗ-2170)

Замену колодок проводим при износе их накладок до толщины 1,5 мм или износе барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении
Если уровень жидкости в бачке гидропривода тормозов находится на отметке «MAX», то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршней в рабочий цилиндр тормозного механизма жидкость не вытекала изпод крышки бачка. Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен).

Замена колодок показана на левом заднем колесе. Замена колодок на правом заднем колесе производится аналогично.

Надежно фиксируем автомобиль на опорной стойке заводского изготовления и снимаем заднее колесо.

Накидным ключом или шестигранной высокой головкой «на 7» отворачиваем два направляющих штифта колеса.

Снимаем тормозной барабан.

Не нажимайте педаль тормоза после снятия барабана, т. к. поршни могут полностью выйти из цилиндра.
Если барабан снять не удается…

…то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины…

…и снимаем пружину.

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины…

…и снимаем пружину.

Отверткой выводим из зацепления с колодкой прижимную пружину.

Снимаем переднюю колодку.

Снимаем распорную планку.
Отсоединив от задней колодки прижимную пружину…

…опускаем колодку…

…и выводим рычаг задней колодки из отверстия наконечника троса стояночного тормоза.
Распрямляем шплинт…

…и вынимаем его из отверстия пальца рычага привода стояночного тормоза.

Снимаем с пальца шайбу.

Снимаем рычаг и вынимаем палец.
Устанавливаем рычаг привода стояночного тормоза на новую колодку в обратной последовательности.

Устанавливаем новые колодки в обратной последовательности.

Для удобства сборки прижимной пружины с колодкой используем нижнюю стяжную пружину, зацепив ее конец за крюк прижимной пружины.

Натягивая пружину с помощью отвертки, вставляем крючок пружины в отверстие колодки.
Перед установкой барабана необходимо утопить поршни внутрь рабочего цилиндра. Для этого…

…двумя монтажными лопатками надавливаем на колодки, опираясь о буртик тормозного щита.
После монтажа барабана несколько раз нажимаем педаль тормоза для установки поршней в рабочее положение. Регулируем стояночный тормоз.

Видео по теме «Lada Priora. Замена колодок тормозных механизмов задних колес»

https://youtube.com/watch?v=62U49DZ3tw0

Замена задних тормозных колодок и тормозного барабана. Лада Калина (Lada Kalina)

замена тормозной системы , барабан тормозной, цилиндр задний, колодки задние

замена задних колодок ваз 2110

Подготовка к замене

Перед началом смены колодок необходимо провести подготовку автомобиля.

Подготовка

Необходимо шприцем или грушей откачать часть тормозной жидкости из бачка. Это необходимо для того чтобы излишки жидкости не вытекли через верх, когда тормозной цилиндр будет сжат.

Далее ослабляем трос ручного тормоза, при его чрезмерной натяжке сжатие тормозного цилиндра будет невозможно, что усложнит процесс работы.

Как отрегулировать ручной тормоз читаем тут.

Затем подготавливаем необходимый инструмент

Необходимый инструемент:

  • Головка на «7»
  • Головка Torx «E8»
  • Рожковый ключ на «10»
  • Трещотка
  • Большая плоская отвертка
  • Две монтировки

Пошаговая инструкция

Поддомкрачиваем колесо и снимаем его (незабываем, подложить упоры под колеса автомобиля).

Если автомобиль оборудован системой АБС, то необходимо снять датчик АБС, дабы не сломать его при демонтаже и монтаже колодок.

Для этого необходимо головкой «Е8» открутить датчик и вытащить его из барабана.

Трещоткой с головкой на «7» откручиваем направляющие колеса (в некоторых моделях ваз направляющие выполнены под рожковый ключ на «10»).

Далее необходимо демонтировать барабан. Для этого можно использовать деревянный брусок или киянку и наносить удары в торец барабана, пока он не снимется.

После того как барабан будет демонтирован не в коем случае не нажимайте на педаль тормоза так как поршень тормозного цилиндра может выпасть из цилиндра.

Обратите внимание на то чтобы автомобиль был снят с ручного тормоза. В противном случае барабан не снимется

Снимаем барабан, если автомобиль оборудован АБС снимаем задающий диск датчика АБС.

Следующим действием будет сжатие тормозного цилиндра. Берем две монтировки и сдавливаем колодки, так чтобы цилиндр сжался, как показано на картинке.

Далее приступаем к разборке заднего тормозного механизма.

Снимаем верхнюю стяжную пружину отверткой и вынимаем ее.

Вынимаем распорную планку раздвинув колодки.

Отверткой демонтируем прижимную пружину передней колодки.

Снимаем переднею колодку.

Снимаем прижимную пружину задней колодки и отпускаем колодку вниз.

Вынимаем рычаг привода ручного тормоза из зацепления троса ручного тормоза и вынимаем колодку.

Разгибаем шплинт и вытягиваем его из отверстия пальца.

Снимаем шайбу и привод ручного тормоза, а затем палец с колодки.

Следующим этапом замены задних колодок является обратная сборка в обратной последовательности.

Для более удобного и легкого натягивания прижимной пружины можно использовать кусок провода или веревки для привидения пружины в зацепление с колодкой.

После того как на обеих сторонах автомобиля будет заменены колодки, необходимо отрегулировать ручной тормоз. Как правильно отрегулировать ручник можно прочитать тут.

Процесс замены тормозных колодок завершен.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
