Замена задних тормозных колодок на ваз 2110, ваз 2111, ваз 2112

Почему барахлит механизм заднего торможения

Гидропривод, встроенный в ВАЗ-2110, совмещает во внутренней конструкции усилитель и двухконтурный контроллер давления, предназначенный для управления задними тормозами. Если задний цилиндр работает неверно, неполадки могут спровоцировать и создать аварийную ситуацию в любой момент передвижения автомобиля по дорожному полотну. Чтобы этого не произошло, следует своевременно провести ремонт детали.

Нет ничего удивительного в замене старого образца цилиндра заднего торможения (ЗТЦ) новым, ничто не вечно. Магазины автозапчастей предлагают автолюбителям приобрести деталь от лучших производителей, которая прослужит долго и гарантирует безопасность на дороге.

Как заменить задние тормозные колодки?

  1. Первым делом снимите крышку тормозного барабана, для этого:
    • Выкрутите ключом «на 12» пару штифтов
    • Потяните крышку барабана на себя
    • Если она хорошо сидит, попробуйте на ступицу брызгнуть WD-шкой.
    • Спустя пару минут простучите крышку барабана резиновым молотком и снимите ее.

  1. Снимите старые тормозные колодки, для этого:

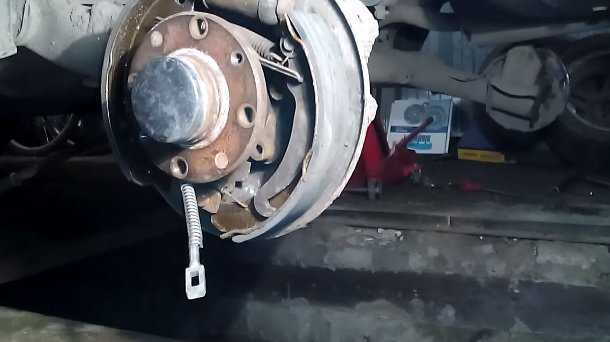

    • Удаляем стяжные пружины вверху и внизу, с помощью отвертки или пассатижей.
    • Снимаем направляющую пружину передней колодки, а следом и ее саму.

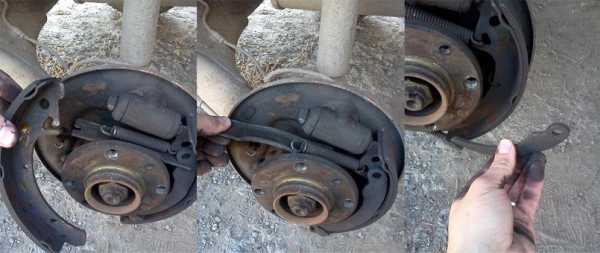

    • Убираем разжимную планку.
    • Теперь, то же проделываем с задней колодкой, при этом отсоедините рычаг, которым крепится трос ручника.

  1. Установите новые тормозные колодки ВАЗ, для этого:
    • Убираем шплинт и опорную шайбу с пальца приводного рычага задней колодки
    • Вынимаем палец с колодки путем нажатия на него.
    • Устанавливаем колодки в обратном порядке, верхние концы их должны попасть в пазы на поршне рабочего тормозного цилиндра

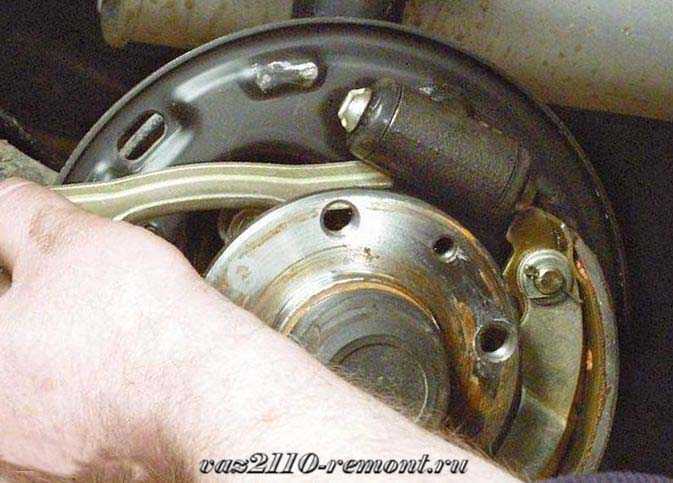

    • Используя две монтировки, сживаем колодки к центру.

  1. Ставим на место крышку барабана и закручиваем штифты.

Для более подробного рассмотрения посмотрите видео:

https://youtube.com/watch?v=J5iy44cTMMA

Не вздумайте промыть тормозные колодки бензином или другими маслосодержащими веществами, это губительно скажется на торможении автомобиля.

Замену задних колодок следует на обоих колесах. Так как если вы замените их только на одном, машину при торможении будет уводить в сторону.

Замена задних тормозных колодок: 1 комментарий

Отсоединив направляющую пружину от задней тормозной колодки, выводим рычаг ручного привода колодок из наконечника троса.

Для чего нужны тормозные колодки

Но прежде, чем начать их замену, давайте разберемся, что такое тормозные колодки и как они работают. Итак, тормозные колодки — важнейшая часть системы торможения транспортного средства, отвечающая за его своевременную остановку. Колодки могут устанавливаться на передние и задние колеса. Принцип действия их довольно прост: водитель жмет на тормоз, усилие которого передается на тормозные колодки; в этот момент они плотно прилегают к барабану (или диску, если колодки передние) и не дают ему возможности прокручиваться, вследствие чего перестает крутиться колесо и автомобиль тормозит.

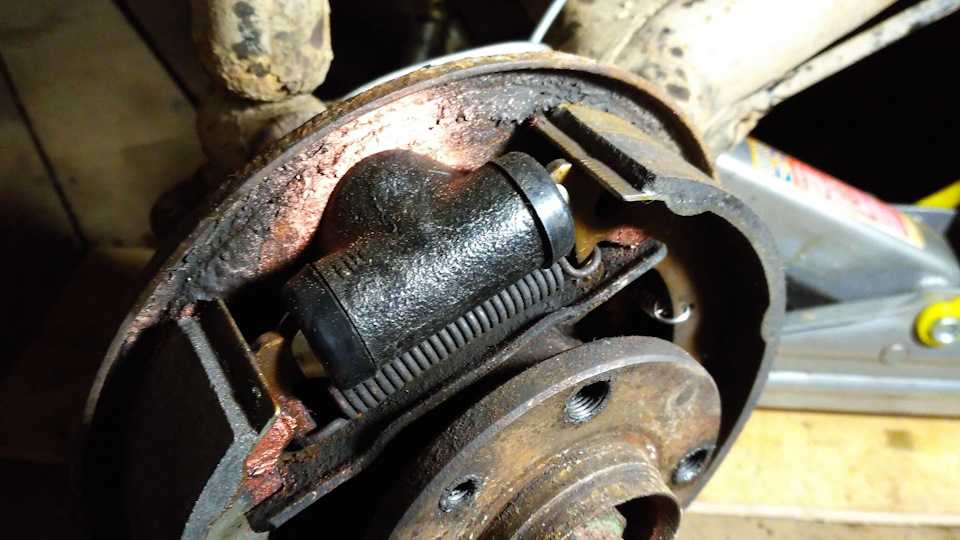

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок.

На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй.

А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

  1. Машина устанавливается на смотровую яму или подъемник.
  2. Фиксируются передние колеса.
  3. Снимаются задние.
  4. Используя резиновый молоток, со своего места вытаскивается тормозной диск .
  5. Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото.
  6. До этого он соединялся с тормозной колодкой.
  7. До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
  8. Откручивается от цилиндра тормозная трубка.
  9. Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

  1. При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
  2. Сборка узла выполняется в обратной последовательности.
  3. Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

  1. Снимаются защитные колпачки, поз. 10 на рисунке выше.
  2. Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
  3. После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
  4. Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
  5. Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

  1. Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
  2. Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

  1. Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
  2. Уплотнители поз.8 меняются новыми.
  3. При необходимости меняются защитные колпачки поз.10.
  4. Сборка конструкции производится в обратной последовательности.

При этом нужно учесть:

  1. Все детали обильно смазываются тормозной жидкостью.
  2. Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
  3. Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
  4. С помощью приспособления запрессовываются поршни в корпус цилиндра.
  5. После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
  6. Устанавливаются защитные колпачки.
  7. Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как снимать барабан на ваз 2107

Замена замка зажигания на ваз 2114, как выявить поломку, ремонт

Почему на ваз не крутит стартер

Не заводится ваз 2106, причины, искра есть бензин тоже

Где на ваз 2107 находится реле стартера

Прямоток на ваз 2114 своими руками

Как заменить руль на ваз 2114, пошаговая инструкция с фото

Как поменять тросик сцепления на ваз 2115

Тормозные шланги Лада Гранта

Снятие, замена, установка тормозных шлангов переднего колеса Лада Гранта

Симптомы : не тормозит переднее колесо, плохо тормозит переднее колесо, следы тормозной жидкости на внутренней стороне колеса.

Возможная причина : повреждены шланги тормозного механизма переднего колеса.

Инструменты : набор головок, набор гаечных ключей.

1. Снимите колесо со стороны течи.

2. Открутите тормозную трубку от шланга, используя гаечный ключ «на 10»; удерживайте шестигранник шланга, используя гаечный ключ «на 15».

Примечание . Если крепежная гайка трубки «закисла», перережьте шланг, а затем открутите наконечник шланга от трубки.

3. Извлеките наконечник шланга из отверстия в кронштейне, расположенного на кузове автомобиля.

4. Извлеките из кронштейна, расположенного на стойке, уплотнительный элемент тормозного шланга.

5. Извлеките наконечник шланга из рабочего цилиндра тормозного механизма переднего колеса, вывернув его, используя гаечный ключ «на 15».

6. Снимите тормозной шланг.

7. Снимите медное кольцо уплотнения с наконечника тормозного шланга. При установке нового шланга кольцо следует заменить.

8. Нанесите цветную полосу на новый шланг вдоль него (это необходимо, чтобы шланг не перекручивался при установке).

9. Произведите установку нового тормозного шланга в обратном демонтажу порядке.

10. Произведите прокачку гидравлического привода тормозной системы.

Прокачка гидравлического привода тормозной системы для Лады Гранта

Симптомы : снизилась эффективность торможения тормозного контура, колесо плохо тормозит, колесо тормозит с перебоями.

Возможная причина: попал воздух в гидравлический привод тормозной системы.

Инструменты : домкрат, противооткатные упоры, плоская отвертка.

Примечание . Прокачивайте тормозные механизмы в следующей последовательности:

1. Проверьте уровень тормозной жидкости и при необходимости долейте ее в главный тормозной цилиндр до о.

Примечание. Марка тормозной жидкости, доливаемой в бачок тормозного цилиндра, должна соответствовать уже залитой.

2. Приподнимите автомобиль с помощью подъемника или установите его на смотровую канаву.

3. Вывесите задние колеса, после чего разблокируйте регулятор давления тормозных механизмов задних колес, для чего вставьте отвертку между пластиной и поршнем (не забудьте извлечь отвертку по завершении работ).

4. Удалите грязь и пыль с клапана выпуска воздуха на тормозном механизме, прокачку которого вы будете производить.

5. Снимите колпачок защиты выпускного клапана воздуха.

6. Подсоедините резиновый шланг к головке выпускного клапана и поместите второй конец этого шланга в чистую прозрачную емкость, частично заполненную тормозной жидкостью, таким образом, чтобы шланг был погружен в жидкость.

7. Помощник должен выжать до упора педаль тормоза 4–5 раз с интервалом между нажатиями в 1–2 секунды. После последнего нажатия на педаль следует удерживать ее в крайнем нижнем положении (выжатой до упора).

8. Открутите выпускной клапан на 1/2–3/4 оборота

Обратите внимание, что в вытекающей из шланга жидкости будут воздушные пузырьки

9. Дождитесь окончания вытекания тормозной жидкости из шланга, после чего полностью закрутите клапан выпуска воздуха. После того, как клапан будет закручен, помощник должен отпустить педаль тормоза.

10. Повторяйте действия, описанные в пунктах 7, 8 и 9 до тех пор, пока в вытекающей тормозной жидкости не будет газовых пузырьков.

Примечание .

В процессе выполнения операций по прокачке гидравлических приводов тормозной системы следует обращать внимание на уровень рабочей жидкости в бачке главного тормозного цилиндра, не допуская падения ее уровня ниже о. 11

Отсоедините резиновый шланг от клапана выпуска воздуха, после чего вытрите насухо чистой ветошью клапанный штуцер

11. Отсоедините резиновый шланг от клапана выпуска воздуха, после чего вытрите насухо чистой ветошью клапанный штуцер.

12. Наденьте защитный колпачок на клапан выпуска воздуха.

Примечание .

Повторно использовать слитую при прокачке тормозную жидкость не следует.

13. Проверьте тщательность прокачки гидравлического привода тормозной системы, выжав до упора педаль тормоза. В случае, когда гидропривод прокачан некачественно, в конце хода педали будет чувствоваться ее повышенная «мягкость».

Замена

Теперь переходим непосредственно к тому, как поменять задние тормозные колодки на ВАЗ 2114.

Специалисты рекомендуют делать это сразу, как только вы купили автомобиль. Обязательно проверьте уровень износа. Автомобиль с изношенными задними колодками эксплуатировать категорически воспрещается.

Последовательность замены

Процедура замены задних колодок отличается от работы с передними. В данном случае времени и сил придется потратить несколько больше.

В процессе замены могут возникать некоторые трудности, такие как:

Проблема Решение
Износился барабан тормозной системы (внутренний диаметр составляет больше 200,5 миллиметров) Обязательно заменить элемент
 В цилиндре возникла протечка тормозной жидкости Цилиндр подлежит обязательной замене
Прикипел барабан, тяжело его демонтировать  Воспользоваться деревянным бруском и кувалдой. Ни в коем случае не бить по самому барабану, иначе он сломается

Что же касается замены задних колодок, то эта работа выполняется в следующей последовательности.

  1. Установите автомобиль на эстакаду, включите передачу и обязательно поставьте надежные подпорки под колеса. Машина ни в коем случае не должна откатиться. Это большой риск.
  2. Проверьте, выключен ли ручной тормоз в салоне, после чего отправляйтесь под сам автомобиль.
  3. Снимите с глушителя трубу, где натянут ручной тормоз.
  4. Немного ослабьте ручную систему тормоза. Для этого откручивается гайка натяжения троса. Ослабив трос, вы сможете затем легко установить колодку.
  5. Баллонным ключом ослабьте крепления на задних колесах.
  6. Поднимите автомобиль на домкрате и демонтируйте одно из колес, на котором планируется замена тормозных колод.
  7. Снимите с барабана направляющие болты. Они демонтируются полностью, а не просто ослабляются.
  8. Прокрутите барабан против часовой стрелки примерно на 30 градусов, и начните одновременно закручивать болты. Поскольку там отверстий крепления нет, при закручивании болты упрутся в металл и вытолкнут барабан.
  9. Когда барабан снимется, перед вами появится тормозной цилиндр, пружины и пара колодок. Первыми снимаются пружины.
  10. Колодки снимаются вместе с рычагом. Его потом надо будет поставить на новые колодки.
  11. Избавьтесь от изношенных элементов тормозной системы, а затем сожмите пазы цилиндра.
  12. Новые детали обязательно устанавливаются в эти пазы, планка ручного тормоза заходит в пазы на колодках. После этого ставится на место пружина. Не забудьте также зацепить за рычаг привода трос от ручного тормоза, который вы специально ослабили или на начальном этапе нашего ремонта.

https://youtube.com/watch?v=b_ie54CHmdE

Проблемы и их устранение

Существует несколько распространенных проблем, связанных с тормозами на автомобиле ВАЗ 2110. Причины их появления могут быть разными, но решение всегда одно — своевременный и качественный ремонт.

  1. Тормоза полностью утратили свою эффективность, нажатие на педаль не вызывает никакой реакции. В такой ситуации ехать своим ходом никуда категорически нельзя, даже если речь идет о поездке на станцию технического обслуживания? Как вы затормозите? О стену или столб? Вызывайте эвакуатор и приступайте к ремонту. В некоторых ситуациях проблему можно решить самому на месте, но это временные меры.
  2. Во время торможения наблюдаются сильные вибрации, чаще всего — в рулевой колонке. При этом при нажатии на педаль руль с трудом удерживается в руках. Причин тому может быть несколько:
  • Если у вас установлены невентилируемые диски, подобные ситуации могут возникнуть во время дождя, при торможении по луже. Такие устройства не любят влагу, потому чтобы избавиться от вибраций, замените диски на вентилируемые;
  • Другая причина вибраций — неисправные барабаны. Если на рабочей поверхности барабанов имеются темные пятна, узел изнашивается неравномерно. Необходим незамедлительный ремонт или полная замена механизмов;
  • Обязательно проверьте наличие следов деформации на передних тормозных дисках. Из-за них часто возникают вибрации.
  1. Нажатие на педаль тормоза очень тугое, физически тяжело как следует на нее надавить. Причины тоже бывают разные:
    • Воздушный фильтр вакуумного усилителя, возможно, засорился, что привели к тугости педали тормоза;
    • Неисправен сам вакуумный усилитель, разрушены наконечники, диафрагма, нарушен ход обратного клапана, имеются повреждения на соединительном шланге. Каждая из этих проблем ведет к тому, что педаль становится тугой. Решение — ремонт вышедших из строя узлов;
    • Накладки могут изнашиваться со временем, что также не редко становится причиной тугой педали.
  2. Нажатие на тормоз приводит к появлению шипения. Проверьте, в какой именно момент начинается шипение. Если при непосредственном нажатии на педаль тормоза, тогда проверяется в первую очередь вакуумный усилитель. В зависимости от степени повреждения, он меняется или ремонтируется. При шипении во время отпускания педали тормоза, тогда ничего страшного не происходит. Это вполне естественное явление. Разумеется, если шипение не очень громкое и интенсивное.

Как видите, тормозная система у автомобиля ВАЗ 2110 далека от совершенства в заводском исполнении, однако эффективно и надежно выполняет свои функции. Все возможные неисправности легко устраняются самостоятельно, но в некоторых ситуациях желательно обратиться на профессиональную станцию технического обслуживания.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Вылетает задняя передача на ваз 2114, не включается скорость, причины неисправности

Какие сиденья от иномарки подходят на ваз 2107 без переделок

Чугунные барабаны на ваз 2114

Замена ручек дверей на ваз 2114, пошаговое руководство

Как ставить полукольца коленвала ваз 2109

Замена радиатора на ваз 2110. Замена своими руками

Как регулировать фары на ваз 2109, где находятся регулировочные болты, когда надо регулировать

Ваз 2107 карбюратор, стартер плохо крутит

Замена задних колодок

Замена задних колодок ваз 2110

Для начала требуется подготовить необходимое инструментальное сопровождение. Для того, чтобы замена задних колодок на ваз 2110 прошла успешно, следует вооружиться необходимыми инструментами.В данном случае нам понадобятся:

  • Ключ на 12;
  • Молоток;
  • Деревянный брусок;
  • Пассатижи;
  • Отвертка;
  • Домкрат.

Снятие колодок

Набор инструментов не так обширен. Можно приступать к проведению работ.
Первым делом требуется освободить рабочее пространство и поставить автомобиль на домкрат.
Итак, приступим к проведению ремонтных работ.Шаг 1:

  • Для начала следует подготовить автомобиль к снятию заднего колеса;
  • Провести операцию по снятию заднего колеса;
  • Когда будет снято колесо вместе с диском, можно увидеть на барабане два крепежных болта, которые следует выкрутить. Здесь пригодится гаечный ключ (подходит, как правило, на 12).

Демонтаж барабана

Шаг 2:

Производим снятие тормозного барабана.

Шаг 3:

Взяв отвертку или плоскогубцы, осторожно снимаем пружину, стягивающую колодки задних тормозов ваз 2110;
Отсоединить направляющую пружину – ту, которая обеспечивает фиксацию тормозной колодки на щите.

Заменить задние колодки ваз 2110 несложно

Шаг 4:

Проводим извлечение колодки из опорной планки.

Шаг 5:

Заменить задние тормозные колодки ваз 2110

Сейчас следует постараться ослабить пружину, которая находится сверху, она стягивает тормозные колодки.

Шаг 6:

Заменить задние тормозные колодки на ваз 2110

После того, как будет отсоединена вторая пружина, следует произвести извлечение распорной планки.

Шаг 7:

Отсоединить тягу «ручника» от тросика.

Ваз 2110 задние колодки барабанные

Шаг 8:

  • Обязательно следует посмотреть и запомнить, а еще лучше зарисовать соединение тяги ручного тормоза и тормозной колодки;
  • При помощи плоскогубцев надо отсоединить направляющую пружину и вынуть шплинт, после чего колодка отсоединится сама собой.

На этом процесс демонтажа окончен.

Установка колодок

Ваз 2110 задние тормозные колодки

Следующим шагом служит подготовка к установке новых тормозных колодок, а по сути, их установка – это все шаги, которые проделывались при разборке, только в обратной последовательности. Итак, вот что потребуется, чтобы провести установку тормозных колодок.Шаг 1:

  • Установить поршень тормозного цилиндра: для этого загнать его внутрь  до упора;
  •  Тягу ручного тормоза присоединить к новой колодке так, как она была соединена со старой колодкой;
  • Вставить шплинт.

Шаг 2:

  • Взять направляющую пружину и соединить ее с тормозной колодкой автомобиля ВАЗ 2110;
  • Присоединить тягу «ручника» к тросику.

Ваз 2110 задняя колодка

Шаг 3:

Верхнюю пружину требуется соединить с новой установленной тормозной колодкой, а другой ее конец присоединить ко второй новой колодке, которую  предстоит сейчас установить.

Установка задних тормозных колодок

Шаг 4:

  • Для начала нужно опереть тормозную колодку на соответствующую ему пятку тормозного цилиндра;
  • Затем потянуть тормозную колодку за нижний край, при этом пружина должна натянуться, что позволит вставить распорную планку;
  • Вставить распорную планку;
  • Необходимо взять вторую тормозную колодку и завести ее на место таким образом, чтобы она вошла в прорезь распорной планки.

Шаг 5:

Сцепить оставшуюся пружину с тормозной колодкой ВАЗ 2110 при помощи плоскогубцев.

Схема барабана заднего колеса

Шаг 6:

  • Теперь нужно закрутить два крепежных болта при помощи ключа на 12;
  • Произвести установку колеса на место.

Остается поставить колесо на место

Итак, была произведена замена тормозных колодок ВАЗ 2110. Теперь можно приступать к замене другой стороны автомобиля, все операции аналогичны.
В процессе работ помогут видео и фото – материалы. Если делать все своими руками, следовать тому, на что указывает инструкция обязательно!
Так можно избежать ошибок. Кроме того, проводя работы самостоятельно, можно неплохо сэкономить, ведь цена на подобные услуги у специалистов заоблачная.
Так же на нашем ресурсе Вы можете узнать о замене передних тормозных колодок.

Устройство

Прежде чем производить разбор, необходимо знать устройство системы торможения. На ВАЗ 2110 – гидравлические тормоза с распределением контуров. Один контур – передний правый и задний левый механизмы, второй контур – по диагонали.

В гидропривод включен (также двухконтурный) регулятор давления. С его помощью осуществляется регулировка давления тормозной жидкости, на задние тормозные системы. Именно через регулятор жидкость поступает на оба задних механизма.

Схема гидропривода тормозов

Регулировка осуществляется через четыре камеры. Их устройство таково: две соединяются с главным цилиндром, и две, соответственно, с обоими цилиндрами задних тормозов.

Для качественного торможения необходимо, чтобы вся система работала слаженно, была правильная регулировка и надежные механизмы.

Порядок разбора

Ремонтную операцию лучше проводить на эстакаде (можно — смотровой яме), или просто ровной площадке, имеющей твердое покрытие, ведь придется снимать задние колеса, естественно, вначале поддомкратив машину.

Итак:

  1. Снимаем колесо и диск;
  2. Выкручиваем направляющие болты, которых здесь 2 штуки, снимаем барабан;
  3. Частая проблема – прикипание барабана, поэтому иногда снять его не так просто. Проблема издавна решается путем простукивания молотком (через доску) барабана;
  4. При помощи пассатижей снимаем стягивающую пружину;
  5. После этого — фиксирующую направляющую пружину, удерживающую колодку;
  6. Извлекаем из опорной планки колодку, не соединенную с тягой ручника. Для этого тянем за ее свободный край в сторону и вдоль щита;
  7. Ослабляем верхнюю пружину. Для этого нужно поворачивать в сторону колодку, пока не удастся отсоединить пружину;
  8. То же самое проделываем с пружиной второй колодки;
  9. Убираем распорную планку;
  10. Отсоединяем от тросика тягу ручника;
  11. Отмечаем про себя, или зарисовываем, как произведено соединение с тягой;
  12. Отцепляем пружину, вынимаем шплинт, отсоединяем тормозную колодку.

Ключом «на 12» отворачиваем две направляющих шпильки Равномерно прокручиваем барабан, наносим легкие удары по его торцу молотком или ребром монтажной лопатки Отверткой отсоединяем конец верхней стяжной пружины от колодки Вынимаем пружину Отверткой выводим из зацепления с колодкой направляющую пружину Отсоединив нижнюю стяжную пружину, снимаем переднюю колодку Снимаем нижнюю стяжную пружину Снимаем разжимную планку Отсоединив направляющую пружину от задней тормозной колодки, выводим рычаг ручного привода колодок из наконечника троса Для замены направляющей пружины колодки извлекаем ее из отверстия щита тормозного механизма

Таким образом, процесс разборки закончен.

Замена

В принципе, сборка происходит в обратном порядке, хотя имеются свои особенности:

  1. Для достижения нормального давления тормозной жидкости, в дальнейшем, необходимо загнать внутрь поршень тормозного цилиндра;
  2. Соединить тягу ручника и колодку, обязательно вставить шплинт;
  3. Подсоединить к тормозной колодке направляющую пружину;
  4. Соединить тросик с тягой ручника;
  5. Соединить с установленной новой колодкой верхнюю пружину;
  6. Нужно опереть вторую колодку в пятку тормозного цилиндра, потянуть за ее нижний край. Пружина натягивается, планку можно вставить;
  7. Остается завести вторую колодку и посадить ее в прорезь планки;
  8. При помощи пассатижей сцепить пружину со второй колодкой;
  9. Проследив за тем, чтобы тросик не попал под движение частей, составляющих устройство тормозного механизма, необходимо установить тормозной барабан на место;
  10. Остается закрутить направляющие болты, затем установить колесо.

То же самое проделываем с другим колесом.

Регулируем давление

Во-первых, нужна регулировка стояночного тормоза. Это устройство после ремонтных работ всегда требует наладки.

Во-вторых, проводится регулировка задних тормозов таким образом, чтобы система блокировала задние колеса чуть позже, чем передние.

Зная устройство тормозов, ослабляем болт, крепящий регулятор давления, при помощи отвертки перемещаем кронштейн рычага привода регулятора, чтобы образовался зазор порядка 2 мм между рычагом и его пружиной.

Проводим тест – разгоняем машину километров до 40, затем резко тормозим. Наблюдающий за процессом со стороны отмечает, правильно ли блокируются колеса. Если передние колеса блокируются позже задних, то регулятор необходимо переместить в сторону уменьшения зазора. Затем снова провести тест, пока не будет достигнута правильная блокировка колес.

  • Вениамин
  • Распечатать

Обратите внимание

В ходе замены задних тормозных колодок на ВАЗ-2110 могут возникнуть и другие трудности (например, грязные цилиндры в барабане). Для их очистки нельзя применять бензин, керосин и другие минеральные растворители. Используйте только специализированные средства, которые продаются в форме спрея. Продукт так и называется – «Очиститель тормозов». Судя по отзывам, хорошо зарекомендовала себя продукция от компании TRW.

Также обратите внимание на то, что колодки меняются попарно на обоих колесах. Так вы исключите проблемы с эффективностью ручного тормоза и работой системы в целом

Всего для замены вам понадобится 4 колодки (по две на каждую сторону). Стоимость их для «десятки» небольшая – около 500-700 рублей за комплект. Что касается производителей, многие автомобилисты рекомендуют ставить колодки от фирмы NIPPON (Япония).


В ходе замены тщательно осмотрите состояние других элементов. Поршень не должен иметь потеков, а на внутренней части барабана исключены риски. При наличии таковых механизм следует проточить либо заменить на новый. Стоимость нового тормозного барабана составляет 700-850 рублей. Кстати, на «десятку» идеально подходит элемент от «Гранты» или «Приоры». После замены колодок прокачку тормозов производить не обязательно. То же самое касается и передних. Прокачка производится только при сильной завоздушенности (мягкая педаль) или при регламентной замене жидкости (раз в 2 года, или 60 тысяч километров).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
