Что такое бендикс в стартере, конструкция

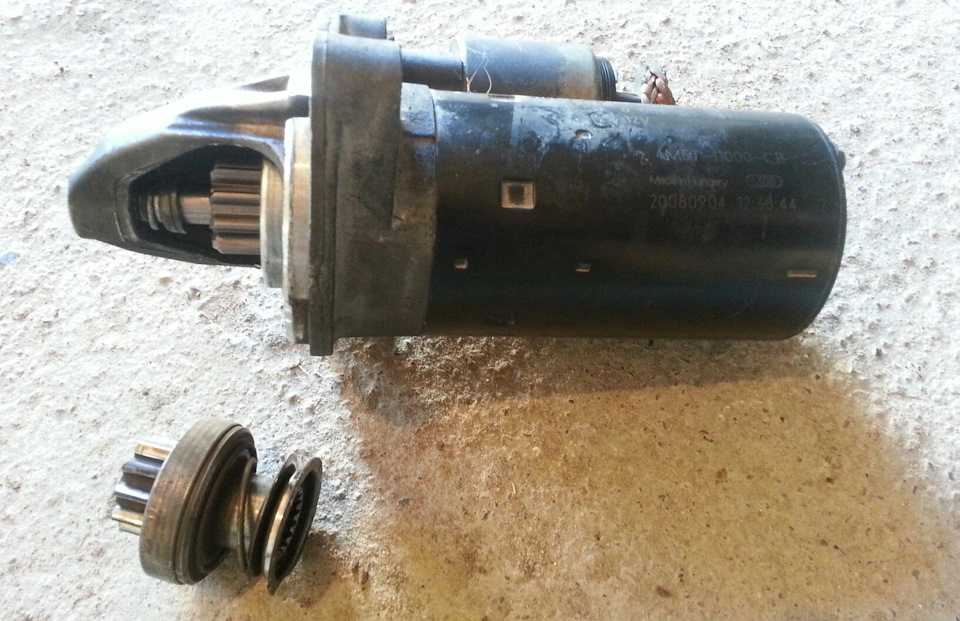

Бендикс стартера

Бендикс стартера с другого ракурса. Следов износа практически не видно

Для того чтобы передать крутящий момент от электродвигателя стартера на коленчатый вал двигателя внутреннего сгорания, достаточно применить простое зубчатое зацепление.

Именно эту проблему решил Бендикс, причём поступил достаточно остроумно — он научил шестерню непросто выходить из зацепления с маховиком, а делать это в тот момент, когда двигатель запущен, ни раньше, ни позже.

Конструкция

Конструкция устройства достаточно проста и она показана на рисунке ниже на примере бендикса Бош. Вот она:

Конструкция бендикса Бош: 1 – кожух обгонной муфты; 2 – ведомая обойма с шестерней; 3 – кольцо; 4 – фиксирующая шайба; 5 – ролик; 6 – прижимная пружина; 7 – ведущая обойма; 8 – буферная пружина; 9 и 11 – опорная чашка; 10 – кольцо крепления вилки; 12 – замковое кольцо (стопор).

Как видно из схемы, основная приводная шестерня приводится в движение наружной обоймой, обязательными элементами которой есть набор роликов, нагруженных пружиной. Ролики служат для того, чтобы шестерня имела возможность вращаться только в одну сторону, в другую ей не позволят вращаться пазы для роликов специальной формы и пружины, прижимающие ролики в эти пазы. Остальные элементы конструкции обгонной муфты могут меняться в зависимости от модели двигателя.

Как это работает

Бендикс может приводиться во вращение либо непосредственно якорем электродвигателя стартера, либо редуктором, в зависимости от модели стартера, но входит шестерня в зацепление с маховиком по одному принципу использования инерции. Когда двигатель стартера набирает необходимые обороты, ведущая обойма вращается, а сила инерции выталкивает её по спиралевидным канавкам вплоть до вхождения в зацепление с маховиком коленвала.

В исправном состоянии бендикс должен вращаться только в одном направлении

А в этот момент вступают в работу ролики, они плотно зажимаются между ведущей и ведомой обоймой и вращают шестерню, которая и передаёт крутящий момент на маховик коленвала. Основным преимуществом обгонной муфты Бендикса считается момент, когда двигатель запущен, в этот момент хорошо бы вывести шестерню привода из зацепления, чтобы уже ДВС не вращал и не вывел из строя стартер, не повредил зубья приводной шестерни. Поэтому муфту и называют обгонной — она автоматически выходит из зацепления, передвигаясь по спиралевидным пазам. Двигатель запущен, стартер остановлен, спасибо Бендиксу.

Конструкция обгонной муфты

Когда водитель поворачивает ключ зажигания, втягивающее реле подает бендикс вперед, его шестеренка зацепляет маховик коленвала и начинает его раскручивать. В камерах сгорания воспламеняется горючее, заводится двигатель. Как только коленвал станет вращаться быстрее, чем якорь стартера, обгонная муфта немедленно разъединит шестеренку и маховик.

Как устроен бендикс

Он состоит из:

  • внутренней обоймы с шестерней;
  • корпуса с внешней обоймой;
  • роликов с пружинами;
  • уплотнительной шайбы;
  • стопорного кольца.

Шестерня может иметь 9 зубьев, 10 или 11 зубьев. Встречается более сложный редукторный бендикс.

Внешняя (ведущая) обойма бендикса плотно закреплена на якоре и передает вращение от него на внутреннюю (ведомую) обойму. Сцепление происходит за счет подпружиненных роликов. Шестерня на ведомой обойме цепляет маховик коленвала и раскручивает его, происходит воспламенение горючего в камерах сгорания, и автомобиль заводится. Для этого маховик и коленчатый вал должны вращаться с частотой не меньше 100 об. в мин. Поскольку шестеренка бендикса в 10 раз меньше маховика, ей нужно крутиться в 10 раз быстрее, то есть со скоростью 1000 об. в мин. Когда двигатель завелся, он начинает работать с частотой 1000 об. в мин. Получается, что теперь уже маховик должен крутить якорь стартера, причем тоже в 10 раз быстрее (10 000 об. в мин). Но этому препятствует бендикс. Когда скорость вращения коленвала, превысит число оборотов электромотора, пружины перестают давить на ролики, сцепление между внутренней и внешней обоймами пропадает, они начинают вращаться с разной скоростью это и спасает стартер от заклинивания.

Как узнать, исправен ли бендикс стартера

Если все же пришлось снимать стартер, то нужно внимательно осмотреть обгонную муфту

Признаки поломки, на которые стоит обратить внимание:

  • вращается ли она, как предусмотрено, только в одну сторону;
  • не стерлись ли зубья у шестеренки;
  • плотно ли бендикс сидит на шлицах якоря;
  • нет ли выработки у ведущей обоймы и роликов;
  • не потеряли ли упругость пружины.

Можно поменять отдельные детали муфты, но обычно узлы бендикса изнашиваются одновременно. Мастера в автосервисе советуют не экономить и купить новое устройство.

Как заменить бендикс на стартере

Можно провести ремонт бендикса стартера своими руками. Для этого понадобятся слесарный инструмент: торцевые и накидные ключи, отвертки, раздвижные пассатижи, зубило, молоток.

Как снять бендикс со стартера

Откручиваем стартер, если нет редуктора, то аккуратно сбиваем шайбу с якоря и убираем стопорное кольцо. Снимаем бендикс с оси. Меняем его на новый, который устанавливаем в обратной последовательности. Больше всего сложностей доставляет установка шайбы и стопорного кольца. Для этого мастера применяют струбцины, специальные ключи, раздвижные пассатижи. Замена бендикса на стартере требует определенной практики.

Иногда неисправность возникает из-за попавшей в механизм грязи и разбирать стартер не придется, можно попробовать его реанимировать. Для этого якорь с обгонной муфтой окунают на 5–7 часов в емкость с бензином и периодически прокручивают шестеренку. После стартер нужно хорошо просушить и попробовать в деле. Если он не заработал, то разборки агрегата все-таки не избежать.

Что советуют автослесари

Прежде чем снимать стартер и менять бендикс, убедится в том, что заряжен аккумулятор. Бывают курьезные случаи, когда проблема была не в обгонной муфте, а всего лишь в разряженной батарее.

Не экономить на мелочах – обязательно ставить только новые шайбу и стопорное кольцо.

Перед тем как установить бендикс, хорошо промыть и смазать все вращающиеся детали и шлицы якоря.

Разбирая стартер, записать последовательность действий. Так будет легче собрать агрегат.

Прежде чем поставить стартер на место, проверить его. Для этого взять два провода, с помощью которых заводят машины в мороз. «Минус» присоедините к корпусу, «плюс» – к контакту на втягивающем реле. Если стартер исправен, то раздастся характерный щелчок,— и обгонная муфта подастся вперед.

Система пуска современного авто

ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Сегодня автомобилистам намного легче, чем несколько десятков лет назад, когда машина заводилась рукояткой

О запуске двигателя из салона авто в те времена можно было лишь мечтать

Сегодня автомобилистам намного легче, чем несколько десятков лет назад, когда машина заводилась рукояткой. О запуске двигателя из салона авто в те времена можно было лишь мечтать.

В наши дни достаточно вставить ключ в замок зажигания или задействовать специальную кнопку, чтобы автомобиль завелся. Но, случаются проблемы и в этом случае, если узлы, так сказать, «заболели». Каким бы ни был современным автомобиль, со временем он устаревает, и возникает все больше проблем.

Одна из них как раз подразумевает плохой зацеп стартером маховика. Почему же такое происходит? Эксперты, как только речь заходит об этом, упоминают проблему обгонной муфты или бендикса.

Назначение бендикса в машине

Обгонная муфта представляет собой механизм-шестерню, способную передавать якорное вращение маховику двигателя. Таким образом, осуществляется запуск мотора.

Внимание. Обязательным условием безотказной работы узлов автомобильной системы является отвод бендикса, после удачного завода мотора. Следует знать, что муфта – это не просто шестерня, а механизм, у которого тоже появляются неисправности

Следует знать, что муфта – это не просто шестерня, а механизм, у которого тоже появляются неисправности.

Чтобы полнее узнать причину проблемы с задействованием маховика, полезно будет рассмотреть общий принцип работы всей системы пуска.

Стартер – электродвигатель постоянного тока. В некоторых случаях у него возникает мощность гораздо большая, чем требуется. Таким образом, появляется возможность запускать ДВС с максимальным рабочим объемом.

В современном стартере немаловажную роль играет реле – особый агрегат, вводящий муфту в связь с маховичным колесом, за некоторое время до фальстарта якоря. Затем только подается напряжение на стартерную обмотку, после чего тот начинает вращать коленвал автомотора.

Вращение коленвала становится источником компрессии горючей смеси, с последующим ее воспламенением. Как только это происходит в надобный момент, ДВС начинает функционировать уже автоматически.

В этот самый миг метонимический цикл маховика начинает преобладать над оборотами стартерного вала (якоря), задействуется уже бендикс. Как только шофер глушит машину, стартерный вал более не вращается, тяговое выводит муфту из зацепления.

Важно понимать, что сам бендикс состоит из 2-х частей: верхней и нижней (ВЧБ и НЧБ). Последняя выступает в виде пустотелого вала, имеющего два различных калибра. Одна из частей вала наделена шлицами, передающими вращение стартера, а другая часть – содержит обойму с роликами

Одна из частей вала наделена шлицами, передающими вращение стартера, а другая часть – содержит обойму с роликами.

Взаимодействия меж роликов и НЧБ изначально не бывает. Оно происходит лишь после, когда появляются первые обороты. Ролики сводятся к середине, тем самым, ограничивая вал. Это происходит таким образом, что вал может вращаться исключительно в одну из сторон. Ролики, благодаря своим пружинкам, не пускают вращаться в другую сторону.

Как только маховик наберет обороты, он будет способен вращать бендикс. В этом случае ролики расходятся, открывая стопор. Шестерня-механизм возвращается в свою первичную позитуру.

Бендикс часто «зависает» по утрам, в холодное время. Опытные шофера рекомендуют несколько раз прокручивать стартер, тем самым, нагревая бендикс и задействуя его работу.

Самостоятельный ремонт бендикса стартера

Многие автомобилисты не думают, как поменять на стартере бендикс, а предпочитают его ремонтировать. Во многих случаях ремонт бендикса стартера вполне возможен, путем замены роликов или тщательной очистки вала якоря и внутренней части обгонной муфты. Самостоятельный ремонт бендикса стартера позволит сэкономить средства на приобретение нового узла, а в некоторых случаях значительно сокращает сроки ремонта.

Чтобы выполнить ремонт бендикса стартера необходимо:

  • Снять стартер с автомобиля, отсоединив провода от втягивающего реле;
  • Разобрать его, аккуратно отсоединив провод от втягивающего;
  • Снять обгонную муфту и очистить её снаружи;

Тщательно осмотреть её и убедиться, что ремонт бендикса стартера возможен.

Если отсутствуют трещины на корпусе, можно начинать непосредственно ремонт бендикса стартера. Сначала, можно поместить демонтированный узел в емкость с бензином на несколько часов, и периодически его проворачивая. В отдельных случаях, такая процедура и будет ремонтом обгонной муфты. Ремонт бендикса стартера здесь сводится к растворению внутренних отложений и возвращению роликам подвижности без их замены. Если неисправность не устранена, то ремонтные работы будут более трудоемкими.

Ремонт бендикса стартера начинаем с разборки его корпуса. Получив доступ к роликам и пружинам, требуется их снять и тщательно очистить. Как правило, ролики мало подвержены износу и не нуждаются в замене и ремонте. Неисправность очень часто скрывается в смолистых отложениях, и ремонт сводится к их удалению. В таком случае ремонт бендикса стартера будет состоять из:

  • Очистка твердых внутренних отложений внутри;
  • Промывка в корпуса в бензине.

Далее необходимо тщательно осмотреть внутреннюю часть корпуса муфты, и при отсутствии его повреждений, можно собирать его обратно. Убедившись, что ролики не имеют повреждений, они устанавливаются на прежнее место. Если же ролики не имеют цилиндрической формы, то придется заменить их новыми.

Ремонтные ролики устанавливаются несколько большего диаметра. Нельзя менять отдельные изношенные ролики – требует замены весь комплект. После установки роликов ставятся пружины, и собирается весь корпус. После сборки необходимо проверить результаты ремонта – шестерня должна вращаться только в одном направлении.

Собранное устройство устанавливаем на вал якоря и фиксируем стопорным кольцом. На вопрос, чем смазать бендикс стартера можно однозначно ответить – ничем. Выполненный ремонт бендикса стартера заключался в удалении закоксовавшегося масла и нанесение любой смазки недопустимо. Далее стартер собирается с очисткой перед установкой втягивающего реле и монтируется на автомобиль. После завершения ремонтных работ и замены отдельных деталей проверяем стартер на машине. Перед первым пуском необходимо проверить правильность крепления проводов втягивающего реле. Если якорь свободно вращается, и имеется четкое зацепление с маховиком, то ремонт выполнен правильно.

Как видно, ремонт бендикса стартера задача вполне посильная многим водителям. Замена отдельных частей и сложная разборка зачастую не нужна и все действия сводятся к промывке узла. Самостоятельный ремонт позволяет избежать замены дорогостоящих агрегатов и сэкономить немалые средства.

Принцип работы

Что такое тосол и для чего он нужен? Самое время изучить принцип работы бендикса, ведь мы уже успели ознакомиться с его устройством и некоторыми особенностями. Мы постараемся в простой и доступной для понимания форме рассказать, как работает бендикс автомобильного стартера. Происходит этот процесс следующим образом:

  1. Шестерня сцепляется с маховиком двигателя. Для запуска последнего требуется достичь показателя не менее 50 оборотов в минуту.
  2. Стартер рассчитан исключительно на непродолжительные нагрузки, потому нужную скорость он не может обеспечить. В момент запуска авто на стартер может оказываться высокая нагрузка, которая станет причиной его повреждения.
  3. За счёт бендикса можно не переживать за состояние стартера, если зажигание не будет отпущено сразу после запуска. Эта обгонная муфта будет выступать некой страховкой. Она предотвратит переход крутящего момента с двигателя на стартер.
  4. В момент увеличения крутящего момента силового агрегата и превышения его показателей относительно стартера бендикс переходит в холостые прокручивания.


Стартер в разборе Крайне редко в бендиксе что-то ломается. И всё же такие ситуации могут встречаться. Как вы могли догадаться, дальше будут изучаться варианты выявления поломок и причины, по которым они возникают.

Неисправности стартера

Прежде всего, важно помнить, что при многочисленных попытках и долгом запуске мотора страдает сам стартер и аккумуляторная батарея. Более того, длительное вращение стартера может вывести устройство из строя

Итак, если двигатель не заводится, в первую очередь необходимо проверить заряд аккумулятора, так как после многократного запуска стартера аккумулятор может попросту разрядиться. В этом случае АКБ нужно будет зарядить.

Так или иначе, выход из строя стартера потребует его ремонта или замены. Среди основных неисправностей электростартера следует выделить следующие:

  • Под воздействием больших токов происходит подгорание медных контактов, при котором стартер начинает слабо крутить. Проблема решается зачисткой контактов или их заменой на новые.
  • Самая распространенная неисправность это износ втулок (стартер «башмачит»). Как мы знаем, вал ротора расположен в двух втулка. Если эти втулки изнашиваются, вал, перекашиваясь, начинает цепляться своим ротором за статор. При этом происходит не только механическое трение, но и короткое замыкание.
  • В этом случае стартер крутит очень медленно, это можно определить на слух. При такой работе быстро раскрутить двигатель ему не удается, к тому же идет большая нагрузка на АКБ. Стартер необходимо снять для замены неисправных втулок.

В последнем случае необходимо проверить контакты на схеме втягивающего реле, контактную группу замка зажигания и проверить бендикс стартера. Если проблемы будут выявлены, необходимо устранить их.

Также можно проверить дополнительное реле (устанавливается отдельно), служащее для защиты стартера от случайного сгорания контактов в замке зажигания, происходящее при износе или длительном запуске.

Диагностика бендикса

Для этого мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля.

Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

Также, при демонтаже щеточного узла, обязательно проводим визуальный осмотр щеток, коллектора, втулок, обмотки и якоря. Ведь при выработке втулок может осуществляться просадка тока при запуске и нестабильное срабатывание моторчика, а поврежденный или подгоревший коллектор будет попросту «съедать» щетки.

Читать далее: Сельхозник КамАЗ-45143 технические характеристики, цена и фотографии

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

  • засохла или загустела смазка;
  • износились пружины;
  • на роликах появились дефекты и стёртости или произошёл диаметральный износ.

Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.

Что советуют автослесари

Прежде чем снимать стартер и менять бендикс, убедится в том, что заряжен аккумулятор. Бывают курьезные случаи, когда проблема была не в обгонной муфте, а всего лишь в разряженной батарее.

Не экономить на мелочах – обязательно ставить только новые шайбу и стопорное кольцо.

Перед тем как установить бендикс, хорошо промыть и смазать все вращающиеся детали и шлицы якоря.

Разбирая стартер, записать последовательность действий. Так будет легче собрать агрегат.

Прежде чем поставить стартер на место, проверить его. Для этого взять два провода, с помощью которых заводят машины в мороз. «Минус» присоедините к корпусу, «плюс» – к контакту на втягивающем реле. Если стартер исправен, то раздастся характерный щелчок,— и обгонная муфта подастся вперед.

Проскакивает бендикс стартера

В случае если стартер функционирует, однако не прокручивает и не заводит двигатель, мы говорим о том, что обгонная муфта проскакивает. Работает элемент по принципу храпового механизма. Таким образом, если какая-то его часть изнашивается, то он отказывается нормально работать. Зачастую стираются зубья, расположенные на шестеренках. Они не сцепляются и просто-напросто вращаются вокруг своей оси. Зубья каждый раз испытывают тяжелейшую нагрузку – им приходится вращать коленчатый вал мотора.

Износиться могут и кольца с шариками, если устройство бендикса предусматривает наличие не шестеренок, а пары колец. Нередко ломается пружина, которая входит в стопорный механизм.

Основной признак неисправности бендикса – мотор не заводится в результате того, что стартер не зацепляется за него и крутится «вхолостую». Относиться к подобной поломке нужно очень серьезно, ведь выход из строя одной детали может повлечь за собой поломку других связанных с ней элементов.

Что же делать в такой ситуации? Поможет лишь кардинальное решение проблемы – замена обгонной муфты, ведь современные технологии изготовления стартера не предусматривают замену его отдельных элементов. Даже если получиться поменять, к примеру, натяжную пружину, то навряд ли весь механизм прослужит долго. Незадолго после этого начнут сыпаться шарики, пропадет сцепление между валом.

Разобранный механизм бендикса

Особенности диагностики механизма

Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А. Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)

Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.

Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.

Определение неисправности

Поскольку в оригинале бендикс достать очень проблематично, там более на старые модели автомобилей, необходимо быть уверенным в том, что причина поломки состоит именно в нем. В противном случае вы можете просо потратить свое время и деньги впустую. Причиной проскальзывания может быть износ зубьев на колесе, что соединяется с маховиком. Для определения причины нужно обратиться к специалистам.

Несмотря на всю строгость данной ситуации, многие автомобилисты со стажем не торопятся обращаться в сервисные центры за помощью. Они изобрели свои, проверенные методы. Опишем самый распространенный из них.

  1. Извлеките стартер.
  2. Зафиксируйте его, используя обычные тиски.
  3. Подключите к питанию (АКБ).
  4. Во время вращения стартера упритесь бруском из дерева в муфту.

Если все в порядке и бендикс находится в рабочем состоянии, то он начнет стачивать ваш деревянный брусок (вы услышите характерный звук, увидите дымок). В противном случае бендикс остановиться, перестав вращаться. Хотя стартер при этом не перестает работать. Это послужит для вас сигналом – пора менять бендикс. Но стоит отметить, что этот метод считается «дедовским», то есть он не используется  на станциях технического обслуживания. Поэтому использовать его нужно на свое усмотрение.

Неисправность бендикса (его еще называют обгонной муфтой) можно определить и другим способом. Проверните ключ в положение «старт». Если стартер вращается, а двигатель – нет, значит, бендикс неисправен.

Поэтапная замена бендикса

  1. Изначально нужно отсоединить стартер, сняв перед этим с него клеммы. В некоторых автомобилях для того, чтобы дотянуться к стартеру, необходимо будет демонтировать несколько деталей дополнительно.
  2. Достав стартер, вы можете провести визуальную оценку зубьев.
  3. Затем можно приступать к разборке стартера. Открутите крепеж крышки.
  4. Открутив все крепежные болты, стартер должен раскрыться пополам. Только будьте внимательными – не потеряйте мелких деталей, которые могут выпасть.
  5. После этого проверьте быстро изнашиваемые узлы на исправность. Речь идет о щетках, реле и втулках.
  6. Демонтируйте втягивающее реле. Только после того, как вы достанете сердечник с другими детальками, можно извлекать бендикс.
  7. Аккуратно избавьтесь от «ушей» при помощи отвертки.
  8. Снимите стопорное кольцо с вала.
  9. Все, теперь можно снять бендикс, и заменить его на новый.

Процедуру установки нужно делать так же, но только в обратном порядке.

Опубликовано:
05 августа 2015

Низкая компрессия

Другая причина, когда на холодную стартер крутит в холостую, – это сам ДВС. Если компрессия двигателя недостаточна для нормального сжатия топливной смеси, то запустить мотор не получится. Также коленчатый вал может вращаться с сопротивлением – это тоже влияет на запуск.

Одними из самых простых причин является все, что связано с человеческим фактором. Например, пустой бак или низкий уровень топлива. В некоторых авто бак сделан так, что если машина стоит на горке, а уровень топлива в баке низкий, то насос не может закачать нужную порцию бензина. Запустить двигатель не удастся. Это же касается и свечей. Стартер может крутить двигатель до тех пор, пока не сядет аккумулятор, но мотора не запустится по причине неисправных свечей.

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

  • Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
  • Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
  • Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Обратите внимание! Зачастую лучше произвести полную замену бендикса, чем ремонтировать его. Это обусловлено тем, что его отдельные части изнашиваются приблизительно одинаково

Поэтому, если вышла из строя одна часть — скоро выйдут из строя и другие. Соответственно, опять придется ремонтировать агрегат.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Как поменять бендикс на стартере

Как правило, для того, чтобы поменять бендикс, необходимо снять стартер и разобрать его. В зависимости от модели машины процедура может иметь свои особенности. Опишем алгоритм с момента, когда стартер уже снят и для замены бендикса предстоит разобрать его корпус:

Ремонт бендикса

  • Открутить стягивающие болты и вскрыть корпус.
  • Открутить болты, крепящие втягивающее реле, после чего извлечь последнее. При ремонте желательно все внутренности почистить и помыть.
  • Снять непосредственно бендикс с оси. Для этого необходимо сбить шайбу и выковырять ограничительное кольцо.
  • Перед тем, как установить новый бендикс, ось обязательно необходимо смазать температурной смазкой (однако без излишеств).
  • Как правило, самая сложная процедура заключается в установке стопорного кольца и шайбы. Для решения этой проблемы мастера пользуются разными методами — распирают кольцо рожковыми ключами, используют специальные струбцины, раздвижные пассатижи и так далее.
  • После того, как бендикс будет установлен, промажьте все трущиеся детали стартера высокотемпературной смазкой. Однако не переборщите с ее количеством, ведь излишки будут только мешать работе механизма.
  • Перед установкой выполните проверку стартера. Для этого воспользуйтесь проводами для “прикуривания” машины в зимний период. С их помощью подайте напрямую напряжение от аккумулятора. “Минус” подсоедините к корпусу стартера, а “плюс” — к управляющему контакту втягивающего реле. Если система исправна — должен раздаться щелчок, а бендикс выдвинуться вперед. Если этого не произошло — необходимо провести замену втягивающего.

Ремонт бендикса

Замена бендикса на стартере

Несколько советов от опытных водителей

Приведем для вас несколько советов от опытных автомобилистов, которые помогут вам избежать возможных проблем и неудобств при ремонте или замене бендикса:

  • Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
  • Все пластиковые шайбы должны быть целыми.
  • При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
  • Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа. Или пользуйтесь мануалом с фотографиями, приведенными выше видеоинструкциями и так далее.
