Замена задних амортизаторов рено дастер 4х4

Какие стойки подойдут на Дастер, характеристики

Несмотря на множество хвалебных отзывов в адрес аналогов, уверений, что эрзац отличается от оригинальных запчастей только ценой, все же разработчики рено рекомендуют ставить оригинальные стойки. Это дороже, но надежнее. Особенно, если часто приходится ездить по плохим дорогам.

Если кроссовер применяется для ровных дорог и редких выездов на слабое бездорожье — можно присмотреться к аналогам. Но и здесь нужно проявить бдительность. Не следует отталкиваться только от цены, ведь качество комплектующих разных фирм отличается. Да и к тому, что заявлено продавцами как оригинальный товар, стоит присматриваться критически и делать покупки в проверенных местах и крупных автомаркетах. Иначе высок риск купить подделку.

Какие выбрать амортизаторы на Renault Duster

Сразу определиться с тем, какие лучше амортизаторы на Рено Дастер 4х4, достаточно сложно. На рынке встречаются стойки различных марок. Соответственно, качество изготовления комплектующих также может отличаться. Инженеры рекомендуют устанавливать на Рено Дастер 4х4 оригинальные стойки амортизаторов. Однако такие компоненты стоят сравнительно дорого

И если автомобиль редко эксплуатируется в условиях бездорожья, то можно обратить внимание на неоригинальные комплектующие

Оригинальные компоненты

При покупке стоек амортизаторов задних на Рено Дастер 4х4 по артикулу необходимо обращать внимание на характеристики этих компонентов. Не исключено, что под видом оригинальных деталей продавцы предлагают более дешевую продукцию, которая не подходит под французский кроссовер

Опоры заднего амортизатора отличаются следующими характеристиками:

общая высота стакана (шток не учитывается) — 458 мм;
диаметр стакана — 45 мм;
полный ход и диаметр штока — 237 и 20 мм.

При покупке стоек также на задние амортизаторы также следует учитывать модификацию Рено Дастер. Переднеприводные версии кроссовера выпускаются с торсионной балкой. Соответственно, сзади устанавливаются совершенно другие опоры. На модификации 4х4 можно приобретать стойки амортизаторов со следующими артикулами:

562105300R;
562103964R;
8200811407.

В качестве альтернативы оригинальных деталей многие автовладельцы приобретают комплектующие марки Monroe. Разница этой продукцией прослеживается только в цене. Как и в случае с оригинальными комплектующими опоры задних амортизаторов Monroe способны выдерживать 50-80 тысяч километров. При этом зарегистрированы случаи, когда детали требовали замены по прошествии 100 тысяч километров.

Прежде чем покупать передние стойки амортизаторов на Рено Дастер 4х4, также рекомендуется обратить внимание на характеристики комплектующих. В этом случае параметры следующие:

общая высота стакана (шток не учитывается) — 415 мм;
диаметр стакана — 45 мм;
полный ход и диаметр штока — 157 и 20 мм.

Передние опоры подходят как для моно-, так и полноприводных модификаций Renault Duster. Эти детали не делятся на правую и левую. Поэтому компоненты продаются под одинаковыми каталожными номерами:

543029233R;
543028126R;
8200813791.

В отличие от задних передние стойки отличаются меньшим эксплуатационным ресурсом. Согласно результатам исследований и отзывам автомобилистов, эти детали требуют замены по прошествии 30-50 тысяч километров. Ряд владельцев Renault Duster отдают предпочтение более толстым стойкам амортизаторов, так как такие компоненты лучше выдерживают условия бездорожья и дольше служат. Однако в подобных случаях приходится покупать неоригинальные детали. Кроме того, в дополнении к опорам нужно приобрести еще и пыльник с опорными подшипниками.

Аналоги передних стоек

Помимо указанной марки Monroe на Рено Дастер 4х4 подходят детали и других брендов. Лучшими производителями комплектующих для подвески французского кроссовера считаются:

KAYABA (артикул — 338737);
PROFIT (20021100);
Magnum (AGR147);
ZEKKERT (SG6132).

Хорошие отзывы имеют передние стойки амортизаторов, выпущенные компаниями Breckner (BK20107) и Bilstein (19223483).

Аналоги задних амортизаторов

Задние амортизаторы Рено Дастер 4х4 можно брать тех же марок. Для французского кроссовера подходят Asam (30950), Trialli (AG09504) и TRW (JGM1106T). К числу сравнительно недорогих компонентов, которые устанавливают на заднюю многорычажную подвеску, относятся OPTIMAL (A3181G) и Bilstein (22224583). Среди лучших аналогов деталей Renault выделяют марку Lemforder (3134501).

Какие выбрать

Точно определиться с тем, какие лучше приобрести стойки на Рено Дастер 4х4, достаточно сложно. Выбор во многом обусловлен условиями преимущественной эксплуатации автомобиля. Если кроссовер чаще ездит по городу, то можно купить недорогие компоненты, выпускаемые под марками Bilstein или KAYABA

Но в случаях, когда подвеска автомобиля постоянно испытывает повышенные нагрузки, то рекомендуется обратить внимание на оригинальные комплектующие либо продукцию Monroe или Lemforder

Замена задних амортизаторов Дастер

Ездить на амортизаторах пока они не потекут плохая идея

На Рено Дастер 4х4, собственно как и 4х2 они ходят в среднем тысяч 50 км, так что после третьего технического обслуживания, на них стоит обратить внимание. Основным предпосылом чтобы поменять задние амортизаторы будет сильное раскачивание и проседание задней части автомобиля

Для Renault Duster хорошим выбором в замен штатным амортизатором (8200811407) буду BILSTEIN, MONRO или же Kayaba. Подбирайте исходя своих финансовых возможностей и условиям эксплуатации авто. Более подробно как правильно выбрать лучшие амортизаторы можно почитать у нас на сайте. На Duster 4×4 подойдут задние газо-масляные амортизаторы BILSTEIN B4 Gas (22224583), B6 SPORT (22235053); MONRO G7386; на Duster 4X2 Kayaba (343827).

Задняя амортизаторная стойка Рено Дастер 4х4 внизу крепится двумя болтами к кулаку (откручиваются головкой и ключом на «18»). А по средине нужно открутить стойку стабилизатора (ключом на «16» и шестигранником на «5»). В верху тоже немало работы. Сперва нужно будет снять пластиковую накладку в багажнике (шурупы откручиваем головкой торгс Т20), а затем приступить к откручиванию верхнего болта крепления стойки заднего амортизатора Рено Дастер накидным ключом или головкой на «21».

Для разбора стойки потребуются стяжки для пружин, головка на «27» (при сборе и торгс Т40).

При замене амортизатора также желательно менять опору, а опорный подшипник, пыльник и отбойник при необходимости.

Как самостоятельно поменять амортизаторы на Рено Дастер с полным приводом

Если принято решение менять амортизаторы на Рено Дастер своими руками, то вначале необходимо подготовить все необходимые инструменты и материалы.

Набор ключей и материалов для работы

Прежде всего, для ремонта автомобиля этой марки потребуется приобрести новые амортизаторные стойки. Рекомендуется покупать комплект из четырёх изделий, даже в том случае, если «виновником» нестабильной работы подвески стала только одна пара. Если автомобиль эксплуатируется длительное время, то все амортизаторы износились в той или иной степени.

Чтобы поставить новые амортизаторы необходимо приготовить набор ключей. Рекомендуется использовать трещоточные инструменты, ведь потребуется выполнять работу из неудобного положения.

Замена передних стоек

В условиях гаража работа по замене передних стоек, как правило, осуществляется поочерёдной установкой амортизаторов с каждой стороны. Для выполнения этой работы необходимо:

Установить автомобиль на ровную поверхность.
Подложить под задние колёса противооткатные упоры.
Слегка открутить гайки колеса.
Приподнять автомобиль на домкрате со стороны, где будет выполняться замена стоек.
Снять колесо.
Открутить гайки удерживающие стойку снизу.
Открутить болты и снять крепление тормозного шланга.
Отключить провода датчика ABS.
Открутить гайку стабилизатора.
Со стороны моторного отсека открутить гайку опор стоек.
Снять амортизаторную стойку.

Для снятия пружины, стоку необходимо установить на специальный стенд либо зажать витки упругого элемента специальным резьбовым приспособлением. Затем следует открутить центральную гайку и извлечь амортизатор.

Установка новой стойки осуществляется в обратном снятию порядке. После замены передних стоек рекомендуется выполнить операцию развал-схождения, чтобы обеспечить высокий уровень управляемости автомобилем, а также свести к минимуму процесс износа покрышек.

Замена задних стоек

Замена задних стоек Рено Дастер несколько усложняется по причине непростого доступа к верхней гайке, удерживающей конструкцию. Если в багажнике установлен сабвуфер или ГБО, то, в некоторых случаях, не обойтись без удаления дополнительного оборудования. Если препятствия для снятия боковой обшивки багажника отсутствуют, то можно приступить к выполнению работы. Замена задних стоек на автомобиле Рено Дастер 4х4 осуществляется следующим образом:

Со стороны багажника удаляется боковой декоративный элемент.
Откручивается гайка амортизаторной стойки.
Снимается колесо.
Вывешивается автомобиль на домкрате со стороны ремонтируемого элемента.
Откручивается гайка стабилизатора.
Откручиваются гайки, удерживающие стойку в нижней части.
Снимается стойка.

На следующем этапе также необходимо извлечь пружину, как было описано выше, и установить новую стойку. Процесс монтажа отремонтированного элемента осуществляется в обратном порядке.

Отличия в процедуре для автомобиля с передним приводом

Если необходимо поменять стойку на автомобиле с передним приводом, то следует учитывать некоторые особенности конструкции. Для обеспечения большей стабильности движения в конструкции передней подвески машин этого типа установлен стабилизатор поперечной устойчивости, который также необходимо отсоединить, прежде чем заменить амортизатор.

Дальнейшая работа по снятию и установке нового стойки практически не отличается от вышеприведённой инструкции.

Замена передних стоек.

Для замены стоек на Рено Дастер лучше всего использовать подъемник. Это позволит сохранить много времени и сил. Но если необходимого оборудования нет в наличии, то можно воспользоваться и смотровой ямой. Это довольно простая процедура, которая может быть выполнена самостоятельно. Работа выполняется поэтапно:

Отключаем клеммы аккумулятора
Передний амортизатор крепиться на площадке-стакане, расположенной с внутренней стороны крыла. Нужно открутить гайку штока, чтобы можно было освободить его
Снимаем колесо
Ставим домкрат под рычаг и приподнимаем его так, чтобы амортизатор имел свободный ход.
Откручиваются гайки, удерживающие тяги стабилизатора.
Теперь нужно отсоединить тормозной шланг и вывести его подальше от ступицы. Это нужно сделать для того, чтобы при дальнейшей работе не повредить его.
Отсоединяем стойку со стороны кузова.
Деталь идет в сборе с пружиной, поэтому снимается сразу все вместе.
Со стороны брызговика может остаться прокладка. Нужно не забыть снять ее.
Откручивается гайка крепления опоры.
После этого можно отсоединить подшипник, чашку и резиновую опору
Теперь можно снять с опоры пружину и защитный чехол штока.
После замены амортизатора идет процесс сборки в обратном порядке.

Важно помнить, что замена стоек производиться парно. Если заменить только одну сторону, то нагрузка на новую деталь будет увеличена вдвое, что значительно снизит срок ее эксплуатации

Замена задних амортизаторов на Рено Дастер

Здравствуйте. В прошлой записи меняли свечи, теперь расскажем как заменить задние амортизаторы на Рено Дастер 4×4.

Ресурс задних амортизаторов на Рено Дастер примерно 100 тыс. км пробега. Раньше срока амортизаторы «умирают» если поймать большую яму на дороге или перевозить слишком тяжелые грузы в багажнике. Если вы используете Дастер для постоянных перевозок чего-то, рекомендуем подумать над арендой микроавтобуса http://klin-trans.ru/stoimost-arendy-avtobusa.html

Справа и слева амортизаторы меняются аналогично. В ниже приведенной инструкции для примера меняется левый амортизатор.

Замена стоек на автомобиле с полным приводом

Разница будет заключаться в наличие стабилизатора поперечной устойчивости.

После того как все основные крепления будут откручены необходимо вывести палец верхнего шарнира стабилизатора, затем снять гайку крепления и убрать нижний шарнир.

Снимаем стойку стабилизатора.

Ключом или головкой на 18 откручиваем гайки крепления стойки к кулаку. Затем снимаем нижнее крепление. Если болты прикипели их можно выбить при помощи специальной металлической выколотки.

Стойка отводиться от кулака. Откручивается верхнее крепление.

Снимаем ее вместе с резинометаллической шайбой.

Инструкция по замене

Установка задних амортизаторов на Дастере своими руками не вызывает затруднений. Ремонт выполняют с учетом версии ремонтируемой модели.

Подготовка автомобиля

Определившись, какие лучше стойки установить, нужно подготовить автомобиль к ремонту. Автомеханики советуют надеть на основание пружины отрезок резинового шланга. Это исключает возникновение скрипов во время езды.

Для работы понадобятся такие инструменты:

рожковые ключи;
головка для вывинчивания болтов;
вороток;
ключ для винтов;
шестигранник;
молоток;
тиски;
железная щетка;
смазочный материал.

Замену осуществляют в гараже, приподнимая автомобиль домкратом. Если есть такая возможность, работы выполняют, заведя машину на эстакаду.

Замена передних стоек

Демонтаж старых и установку новых деталей выполняют так:

Открывают капот, фиксируют шток головкой. Это исключит проворачивание детали.
Раскручивают затяжную гайку, ставят машину на ручной тормоз. Подкладывают под колеса камни или другие тяжелые предметы, предотвращающие смещение автомобиля.
Отсоединяют фиксатор тормозного шланга. Удаляют гайки, закрепляющие стабилизатор на опорах стоек амортизаторов. Вынимают деталь из посадочного гнезда.
Удаляют дополнительный элемент, расположенный возле брызговика. После извлечения уплотнителя раскручивают гайку, удерживающую шток.
После завершения демонтажных работ устанавливают новые элементы. Выполняют сборку в обратной последовательности. После завершения ремонта, проверяют характер работы подвески Рено. Если нужно, подкручивают гайки, оценивают прочность фиксации.

Смена задних стоек

Процесс замены задних амортизаторов на переднеприводном автомобиле отличается от ремонта версии 4х4.

Установку новых деталей выполняют так:

Снимают накладку, устанавливаемую на стенки багажника. Вынимают пластиковые детали, аккуратно открепляя фиксаторы.
Получив доступ к амортизаторам, ослабляют верхнюю гайку, придерживая шток. После этого поочередно демонтируют опорные шайбы, верхнюю накладку, болт фиксации рычага, гайку с пружиной, стакан, подшипник, пыльник.
После установки новых стоек надевают чашу, монтируют подшипник, затягивают гайку. Возвращают обшивку багажника на место.

Рычаг передней подвески и шаровая опора Рено Дастер

Рычаг на Рено Дастер меняется в случае его повреждения. Шаровая опора меняется при появлении значительных люфтов и появлении стука в передней подвески автомобиля. Первоначально, с завода, рычаг и шаровая опора собраны посредством неразборных соединений – заклепок. Рычаг можно поменять как вместе с шаровой опорой, так и отдельно шаровую опору. Так ремонтный комплект шаровой опоры имеет в своем составе крепеж (болты и гайки), которые устанавливаются на место заклепок. Прежде, чем установить ремонтную шаровую опору необходимо высверлить заклепки шаровой опоры установленной на заводе. Лучше это делать на снятом рычаге подвески. В этой статье мы расскажем о снятии рычага передней подвески Рено Дастер, а также о замене на нем заводской шаровой опоры.

Последствия несвоевременной замены стоек.

При наезде на яму или выбоину удар передается на кузов, при этом лишь частично гаситься шиной. При жестком креплении автомобиль начинает по инерции раскачиваться с большой амплитудой. Если на автомобиль установлены лишь пружины, то это смягчает удар, но сами колебания затягиваются во времени, что снижает управляемость автомобиля.

Амортизатор Рено Дастер позволяет контролировать упругость пружины, позволяет гасить большую часть удара, сокращает колебания до 1-1,5 циклов. Такие нагрузки со временем могут вывести стойки амортизатора из строя. Это будет проявляться в излишней раскачке автомобиля, может появиться стук при проезде неровностей, а также:

Повышение чувствительности автомобиля при проезде через неровности
Неравномерное распределение нагрузки на подвеску, вследствие чего могут быстрее выйти из строя другие компоненты.
Если стойка вышла из строя, то увеличивается нагрузка на кузов, возможна его деформация, появление трещин.
Меняется угол развала колес, что ведет к неравномерному износу покрышек.

Замена стоек на автомобиле с полным приводом

Разница будет заключаться в наличие стабилизатора поперечной устойчивости.

Снимаем стойку стабилизатора.

Стойка отводиться от кулака. Откручивается верхнее крепление.

Снимаем ее вместе с резинометаллической шайбой.

Какие выбрать амортизаторы на Renault Duster

Оригинальные компоненты

Опоры заднего амортизатора отличаются следующими характеристиками:

общая высота стакана (шток не учитывается) — 458 мм;
диаметр стакана — 45 мм;
полный ход и диаметр штока — 237 и 20 мм.

общая высота стакана (шток не учитывается) — 415 мм;
диаметр стакана — 45 мм;
полный ход и диаметр штока — 157 и 20 мм.

Аналоги передних стоек

KAYABA (артикул — 338737);
PROFIT (20021100);
Magnum (AGR147);
ZEKKERT (SG6132).

Хорошие отзывы имеют передние стойки амортизаторов, выпущенные компаниями Breckner (BK20107) и Bilstein (19223483).

Для автовладельцев, которые не хотят переплачивать за расходные компоненты, рынок предлагает детали от Stellox (42139935SX).

Аналоги задних амортизаторов

Какие выбрать

Процедура самостоятельной замены

Самостоятельная замена стоек амортизаторов на Рено Дастер не вызывает особых сложностей. При этом нужно учитывать, какая модификация модели ремонтируется. Так, некоторые затруднения возникают, когда нужно заменить задние амортизаторы на версии 4х4. Для выполнения этой процедуры можно не прибегать к услугам автосервисов при условии, если в гараже имеются все необходимые инструменты.

Предварительная подготовка

Проводя замену вышедших из строя деталей, необходимо приобрести новые опоры с подшипниками, стойки стабилизатора, пыльники и пружины. Автомеханики рекомендуют в рамках такого ремонта провести дополнительную процедуру, которая в будущем избавит от неприятных последствий. В частности, для устранения посторонних звуков, возникающих в процессе эксплуатации Рено Дастер 4х4 на бездорожье, необходимо надеть резиновый патрубок на нижнюю часть пружины. Для этого сгодится и кусок садового шланга.

Для замены опор потребуются следующие инструменты:

рожковый ключ на 16 и 18;
ключ для болтов, фиксирующих колеса;
вороток;
головка на 18, 21 и 27;
шестигранник;
Torx T20;
молоток;
стяжка для пружин;
тиски.

В ходе процедуры могут также потребоваться металлическая щетка и смазка. Замену рекомендуют выполнять, приподняв Рено Дастер 4х4 на домкрате. Но при желании можно провести процедуру, установив кроссовер на смотровую яму.

Замена передних стоек амортизатора

Замена передних стоек амортизаторов начинается с того, что нужно открыть капот и одним из ключей надеть на шток. Благодаря этому деталь не будет проворачиваться. Далее необходимо ослабить затяжную гайку, после чего — поставить кроссовер на стояночный тормоз. Под колеса следует установить «башмаки» (кирпичи или нечто другое), которые предотвратят движение автомобиля.

На следующем этапе отсоединяются крепление тормозного шланга и гаек, которые фиксируют тяги стабилизатора к опоре стоек амортизатора. Затем последнем деталь вынимается наружу. Со стороны брызговика осталась еще один компонент, который нужно удалить. После снятия оттуда резинометаллической прокладки необходимо раскрутить гайку, фиксирующую шток.

По окончании описанных действий можно приступать к монтажу стоек амортизаторов в обратном порядке. Завершив эту процедуру, нужно проверить, как работает подвеска на Рено Дастер 4х4. При необходимости следует подтянуть гайки или проверить надежность всех соединений.

Пошаговая замена задних стоек амортизатора

Замена задних амортизаторов на моноприводном Рено Дастер немного отличается от процедуры, проводимой на версии 4х4. В данном случае потребуется демонтировать облицовку, которая крепится на стенки багажного отсека. Далее эти пластиковые детали нужно вынуть, приложив незначительные усилия для того, чтобы отсоединились все защелки.

Высвободив путь к опоре амортизатора, следует раскрутить верхнюю гайку, удерживая шток от проворачивания. В дальнейшем нужно демонтировать оставшиеся компоненты в приведенном порядке:

опорную шайбу;
верхнюю подушку;
болт, фиксирующий к балке рычаг;
гайку (предварительно сжав пружину), закрепляющую опору, чашу и подшипник;
пружину, пыльник и отбойник.

По окончании описанных действий потребуется одеть чашу, подшипник и опору, затянув конструкцию соответствующей гайкой.

Особенности замены стоек на Renault Duster с полным приводом

Проводя демонтаж на версиях Рено Дастер 4х4, потребуется сначала раскрутить гайку, которая фиксирует стойку стабилизатора, и удалить деталь. После этого снимаются амортизаторы. На данном этапе необходимо полить смазкой и несколько раз ударить молотком фиксирующие болты. Затем можно раскрутить крепления и снять требуемые детали.

Замена задних амортизаторов рено дастер 4х4

Рено Дастер. Снятие амортизаторной стойки (и ее разборка) задней подвески автомобиля 4х4

Снимаем амортизаторную стойку для замены ее элементов.

Работу проводим на ровной площадке, смотровой канаве или эстакаде. Разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника верхней опоры, пружины, буфера хода сжатия с защитным чехлом или телескопической стойки (амортизатора). Работа показана на левой амортизаторной стойке. Правая стойка снимается аналогично.

Если неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы. Открыв дверь багажного отделения, снимаем шторку.

Ключом Torx T-20 отворачиваем саморез заднего крепления левой полки багажного отделения.

Тем же инструментом отворачиваем саморез переднего крепления полки…

…и сдвигаем ее вперед по ремню безопасности заднего пассажира.

Крепление амортизаторной стойки к кузову:резинометаллическая опорная шайба; гайка; шток амортизатора.

Трубчатым ключом «на 21» (можно воспользоваться «свечным» ключом для автомобилей ВАЗ) ослабляем затяжку гайки крепления штока амортизаторной стойки к кузову, удерживая шток амортизатора от проворачивания шестигранником «на 6». Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления.

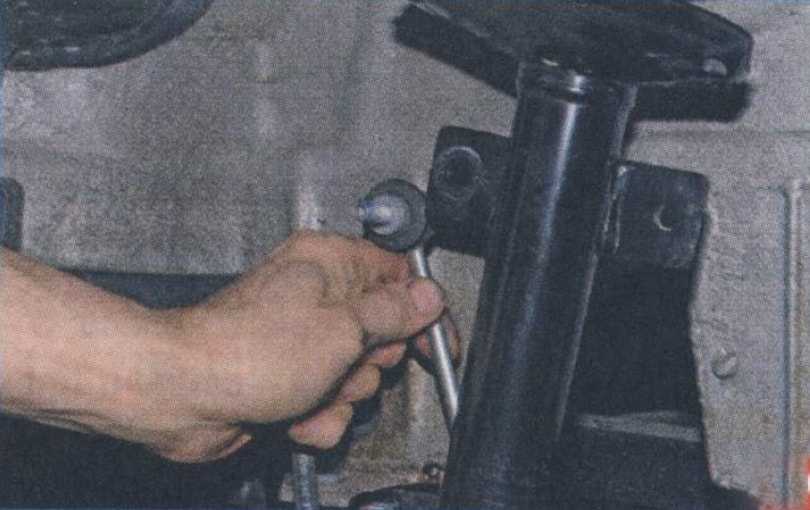

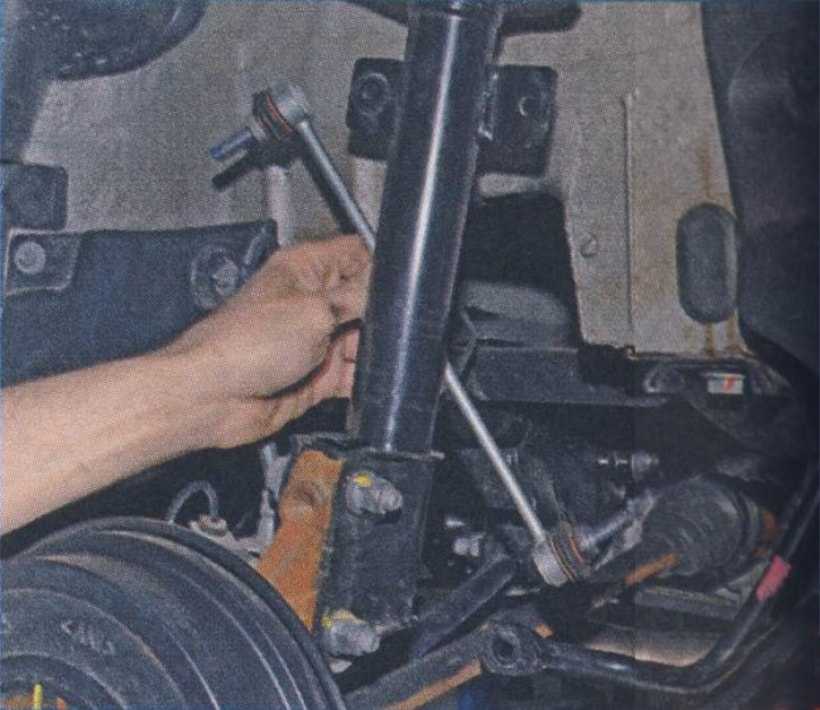

Отсоединяем стойку стабилизатора поперечной устойчивости от кронштейна амортизаторной стойки (см. Снятие стойки стабилизатора поперечной устойчивости).

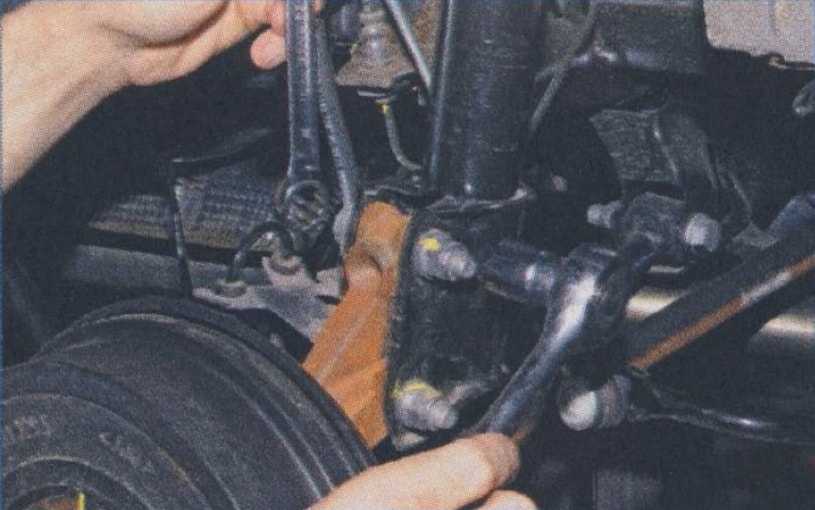

Головкой «на 18» отворачиваем гайку болта верхнего крепления амортизаторной стойки к кулаку задней подвески, удерживая болт ключом того же размера. Аналогично отворачиваем гайку болта нижнего крепления стойки. Вынимаем болты или выбиваем их выколоткой из мягкого металла.

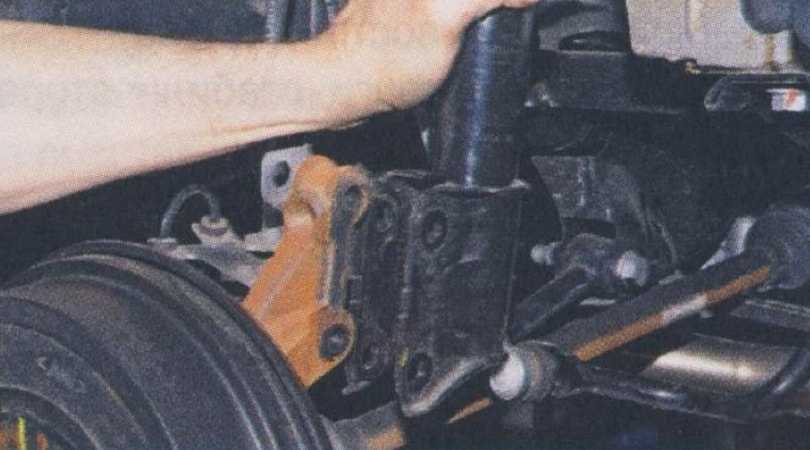

Отводим амортизаторную стойку от кулака. Удерживая стойку от падения, окончательно отворачиваем гайку ее верхнего крепления…

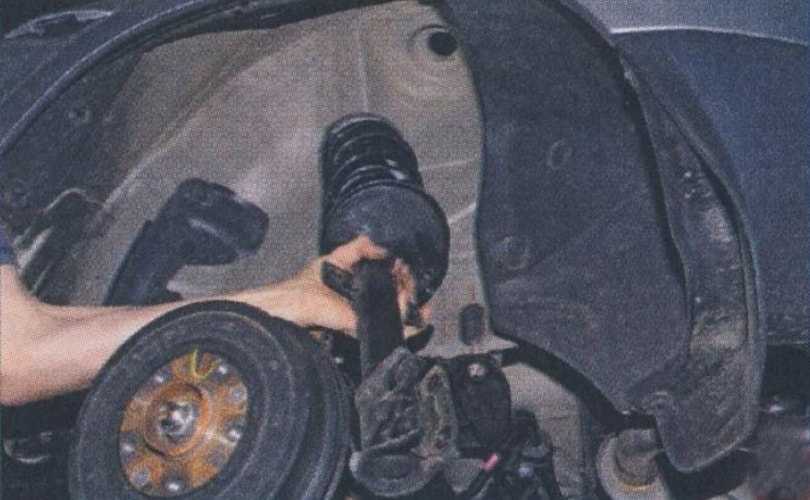

…и снимаем амортизаторную стойку.

Снимаем резинометаллическую опорную шайбу крепления амортизаторной стойки. Для разборки стойки зажимаем кронштейн амортизаторной стойки в тисках.

Накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6»…

…и снимаем гайку.

Снимаем верхнюю резиновую опору стойки…

…подшипник верхней опоры…

…и верхнюю опорную чашку пружины.

…и буфер хода сжатия с защитным чехлом штока.

Снимаем с нижнего витка виброшумопоглощающий чехол. Собираем и устанавливаем амортизаторную стойку в обратной последовательности. Изношенные детали заменяем новыми.

Пружину устанавливаем так…

…чтобы ее нижний виток упирался в выступ нижней опорной чашки пружины, приваренной к корпусу телескопической стойки…

…а верхний виток упирался в подштамповку верхней опорной чашки пружины. Гайку крепления стойки к кузову и болты крепления стойки к кулаку затягиваем предписанными моментами .
