Стабилизатор и стойки ниссан альмера

Ремонт задней подвески Ниссан Альмера: замена задних стоек, амортизаторов и прочих составных элементов

Если утратившие упругость пружины и сайлентблоки подлежат замене, то неисправные стойки в ряде случаев возможно отремонтировать. В большинстве случаев снижение их упругости оказывается следствием утечки масла через изношенные или поврежденные сальники. В этом случае необходимо, слив из стоек остатки масла, установить новые и обновить в стойках амортизаторов жидкость.

Если же стойки или хотя бы одна из них повреждены, то есть деформированы или, тем более, сломаны, либо степень их износа достигла критического значения – так, что даже обновленные сальники не в состоянии предотвратить из них утечку масла, – эти детали тоже предстоит заменить. По счастью, ресурс этих компонентов подвески достаточно высок и замена задней стойки Ниссан Альмера Классик становится необходима лишь после большого пробега. Как показывает практика, срок их жизни составляет не менее сотни тысяч километров. Разумеется, при бережной эксплуатации автомобиля.

ЗАМЕТКИ НА ПОЛЯХ. Все парные компоненты подвески (как задней, так и передней) меняются тоже в паре. Это относится и к стойкам, и к пружинам, и к сайлентблокам. Так что, даже если одна из стоек или пружин выглядит еще вполне работоспособной, необходимо будет одновременно с вышедшей из строя заменить и ее, дабы обеспечить одинаковую упругость и левой, и правой составляющим подвески. Более того: новые компоненты должны быть одной конструкции, одного производителя и, по возможности, одной заводской партии. Поэтому и стойки, и пружины, и сайлентблоки всегда продаются попарно в комплекте с набором крепежных деталей.

На Нисан Альмера замена задних стоек осуществляется после того, как машина будет установлена на подъемник. Можно, конечно, воспользоваться для этого и домкратом, но доступ к проблемным компонентам подвески при этом останется затрудненным. Съемка выработавших свой ресурс производится при помощи специального инструмента. Особенно это касается пружин, которые закреплены не болтами, а впрессованы в специальные чашки (при замене пружин лучше заменить и эти крепежные элементы). Не забывайте, что чем равномернее будет осуществлена запрессовка новых пружин, тем эффективнее и дольше они будут служить. Все это в полной мере относится и к замене сайлентблоков.

ВЫВОД: На Ниссан Альмера Классик замена задних стоек, рано как и замена прочих компонентов задней и передней подвески, с должной степенью качества может быть произведена только в условиях профильного автосервиса, специалисты которого обладают должной квалификацией и у них под рукой имеется все необходимое оборудование. В противном случае обновленная подвеска в самом ближайшем будущем может напомнить о себе появлением описанных выше тревожных симптомов.

Приобретать запчасти, которые потребует на Ниссан Альмера замена заднего амортизатора, тоже лучше непосредственно в автосервисе. Во-первых, тем самым вы обезопасите себя от покупки контрафактного изделия сомнительного качества, во-вторых, получите гарантию на ремонт автомобиля, а в-третьих, сэкономите на запчастях, ведь на СТО они продаются без магазинной наценки.

Функция механизма

Название конструкции говорит само за себя: она нужна для стабилизации авто на дороге. Для создания полного представления об этом устройстве следует описать, как оно работает.

При повороте машины начинают работать законы физики: корпус пытается сместиться в противоположную сторону от оси поворота, проще говоря, старается выскочить с его траектории. Внешние колеса стараются выскользнуть во внешнюю часть поворота, противоположные колеса немного поднимаются, и уменьшается сцепление с покрытием. Внешнее колесо и его часть подвески продавливаются. Сам же стабилизатор, как торсион, проворачивается и прикладывает усилие через штангу, которая называется тяга стабилизатора. Другой конец имеет выгнутую часть стабилизатора, которая проворачивается вниз. Это делается для прижатия колес, которые поднимаются над дорогой.

Как менять стойки

Стабилизатор – очень важный элемент машины. От него зависит управляемость авто на дороге. Если пришла пора менять его, сделайте это как можно скорее. Задний и передний элемент заменить не так уж сложно.

Что нам понадобится для его замены на Ниссан Альмера Классик:

  1. Балонник, чтобы открутить колесо.
  2. Ключи с размерами 17 и 12.
  3. Домкрат.

Порядок замены стоек:

  1. Используя домкрат, приподнять машину. Снять колесо.
  2. Найти гайки сверху и снизу. Выкрутить их ключом на 17.
  3. Достать старую стойку стабилизатора.
  4. Установить новую стойку.

Ее необходимо, надо ставить под углом 90 градусов по отношению к самому стабилизатору. Сделать это можно, благодаря закручиванию гайки, которая находится на середине стойки.

Если заметили, что палец стойки стабилизатора стал поворачиваться с гайкой, когда откручиваете либо закручиваете верхнюю гайку, его нужно будет удерживать каким-либо инструментом. Подойдет разводной ключ или что-то подходящее, исходя из размера гайки.

После замены автомобиль станет намного меньше валиться на бок, будет лучше реагировать на повороты руля при перестроениях.

Предварительная подготовка к замене

Во время замены стоек амортизатора могут потребоваться запчасти, перечисленные в нижеприведенной таблице.

Таблица — Перечень элементов, которые могут потребоваться дополнительно

Наименование Каталожный номер
Пыльник амортизатора задний 5524095F0A
Пыльник амортизатора переднего 5405295F0A
Опора амортизатора переднего 5432095F0A
Опора заднего амортизатора 5532095F0A
Болт 0112595F0B
Гайка крепления нижней части стойки амортизатора 0122395F0E

Пыльники

Крепления

Опытные автовладельцы рекомендуют натягивать шланг на пружину стойки амортизатора. Согласно отзывам это значительно снижает скрипы и посторонние звуки со стороны подвески. Поэтому до начала ремонтных работ рекомендуется обзавестись шлангом подходящего диаметра.

Шланг надетый на пружину

Снятие амортизаторной стойки и ее разборка

Снимаем амортизаторную стойку для замены ее элементов.

Разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника верхней опоры, пружины, буфера хода сжатия или амортизатора.

В подкапотном пространстве…

…z-образным ключом «на 21» ослабляем затяжку гайки верхнего крепления амортизаторной стойки, удерживая шток амортизатора от проворачивания шестигранником «на 6».

Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления.

На автомобиле с ABS…

…накидным ключом «на 10» отворачиваем болт крепления держателя жгута проводов датчика скорости

Отводим держатель с жгутом проводов от стойки.

Перед снятием стойки необходимо отделить ее от поворотного кулака. Для этого нужно извлечь болты, крепящие стойку к кулаку. Выходу нижнего болта мешает наконечник шланга тормозного механизма колеса.

Накидным ключом «на 13» отворачиваем верхний болт крепления суппорта к направляющему пальцу, удерживая палец от проворачивания ключом «на 17»

Затем поворачиваем суппорт относительно нижнего направляющего пальца вперед настолько, чтобы потом можно было вынуть нижний болт крепления стойки к поворотному кулаку.

Головкой «на 18» отворачиваем гайку болта верхнего крепления стойки к поворотному кулаку, удерживая болт ключом того же размера

Аналогично отворачиваем гайку болта нижнего крепления стойки.

Вынимаем болты или выбиваем их выколоткой из мягкого металла.

Выводим поворотный кулак из проушины кронштейна стойки

Удерживая стойку от падения, окончательно отворачиваем гайку ее верхнего крепления.

Снимаем амортизаторную стойку

Снимаем резинометаллическую опорную шайбу верхнего крепления амортизаторной стойки

Для разборки стойки устанавливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацепляли четыре витка пружины.

Равномерно вращая винты стяжек, сжимаем пружину

При работе со сжатой пружиной следует соблюдать осторожность

После того как пружина перестанет давить на опорные чашки…

…накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6»

Снимаем опору стойки…

…подшипник верхней опоры…

…и верхнюю чашку пружины

Снимаем пружину со стяжками…

…буфер хода сжатия с защитным чехлом

Собираем и устанавливаем стойку в обратной последовательности.

Пружину устанавливаем так…

…чтобы ее нижний виток упирался в выступ нижней чашки пружины…

…а верхний виток упирался в подштамповку верхней чашки пружины.

Гайку крепления верхней опоры стойки и гайки болтов крепления стойки к поворотному кулаку затягиваем предписанным моментом. Гайку крепления стойки к кузову окончательно затягиваем предписанным моментом в положении «автомобиль на колесах».

Работы с задней подвеской

В ниссан альмера ремонт ходовой может включать в себя и операции с задней подвеской. Последняя является полунезависимой деталью с такими сопоставляющими:

  • поперечная балка;
  • телескопические стойки;
  • пружины цилиндрические.

Задействованы и амортизаторы. Перемещение идет строго вертикально. Как это выглядит схематично, показано ниже (1 — болты крепления стойки к кузову; 2 — гайка штока амортизатора)

Чтобы снять и установить этот вид подвески, поднимается и закрепляется заднюю часть транспорта. Заход в рабочую зону идет через багажное отделение (под ковриком убирается защитный колпачок и отвернуть две гайки). Одновременно с этим снизу машины отворачивается болт, который крепит стойку к балке задней подвески. Осталось вынуть стойку через колесную арку (а установка происходит в обратном порядке).

Рычаг задней подвески Ниссан Альмера

Снять балку намного сложнее. Но возможно:

Авто поднимается и закрепляется.
Снимаются задние колеса.
Из бачка тормозной системы откачивается жидкость.
Отсоединяются тормозные шланги и датчики колеса (если есть ABS).
Трос стояночного тормоза отсоединяется — после этого освобождают от балочных фиксаторов.
Балка подпирается и болт крепления рычага выворачивается.
Аналогично «поступают» и с телескопическими стойками на задней балке.
После этого выворачиваются болты продольных рычагов у кузова и балка осторожно снимается.
Установка идет в обратном порядке, но при этом лучше заменить все гайки.
Тормозная система прокачивается.

Снятие и установка балки задней подвески Ниссан Альмера.

Ступица заднего колеса нуждается в замене. Эту операцию делают в сборе:

Автомобиль приподнимается и закрепляется

После этого снимается само колесо.
Теперь пора обратить внимание на комплектацию машины — снять тормозной барабан или тормозной диск вместе с направляющими.
У ступицы снимается защитный колпачок и вынимается гайка. Только после этого снимается сама ступица.
Устанавливается в обратном порядке, но перед этим колпачок заполняется смазкой.

Схема расположения ступицы заднего колеса а/м

Актуален и осевой зазор. Нельзя превышать 0,05 мм у ступицы.

Передняя подвеска ниссан альмера: работа с составляющими

Иногда чтобы понять в чем причина поломки, собирают и разбирают саму стойку. Деталь при этом устанавливается в тиски и ослабляется пружину. Дальше останется снять и разобрать детали под пружиной, поменять попарно амортизаторы. Осталось собрать все в обратном порядке (затягивается также на колесе).

Стойка передней подвески ниссан альмера

Если дело в стабилизаторе, то также начало будет практически таким же одинаковым — поднимается автомобиль и снимаются колеса. Далее осталось сделать такие шаги:

Вывернуть болты, которые крепят подушки стабилизатора к поперечине и отвернуть гайки крепления к рычагам

После этого стабилизатор вынимается через арку.
Происходит замена подушек на новые резиновые.
При обратной сборке образщаем внимание, чтобы метки «смотрели» на заднюю часть транспорта.. Ломается и поперечина

Снять и установить её возможно так:

Ломается и поперечина. Снять и установить её возможно так:

Начало аналогичное предыдущим процессам

Здесь также важно заблокировать саму ступицу от вращения (вынуть шплинт от контргайки и отвернуть гайку).
Отвернуть гайку крепления шарнира от рулевой тяги по направлению к рулевому кулаку.
Отсоединить тягу от поворотного кулака (поможет съемник).
Отвернуть гайку крепления шарнира от нижнего рычага подвески и отсоединить его от кулака. После этого отвернуть поворотный кулак и стойку — и уже можно будет вынуть хвостик от шарнира вала переднего колеса.
Повторить с другой стороны машины и снять стабилизатор

После выворачивания оставшихся болтов снимается и оба рычага подвески.

Ниссан альмера классик поперечина.

При установке все колеса обязательно проверяются и регулируются. Перед тем как это делать, необходимо провести следующее:

  • проверить давление в шинах (они обязательно должны быть одинакового размера);
  • проверить шарниры и подшипники у ступицы передних колес;
  • прокачать подвеску автомобиля.

Если при проверке выяснится, что подшипник ступицы требует замены, то здесь руководствуются простыми рекомендациями. Вот они:

  1. Также поднимается автомобиль и снимается колесо.
  2. Оно отворачивается от тормозного суппорта (тормозной шланг не трогается).
  3. При наличии ABS убирается датчик.
  4. Блокируется ступица.
  5. Снимается гайка крепления у шарнира по отношению к поворотному кулаку.
  6. Снимается сам тормозной диск.
  7. Чтобы снять ступицы, следует будет немного её спрессовать оправкой и извлечь при помощи съемника.
  8. Далее отверткой выворачиваются манжеты самого подшипника и снимается его стопорное кольцо.
  9. Перед тем как установить новый подшипник на него наносят слой смазки, тщательно очищаются и ступица, и само посадочное место. Далее все собирается в обратном порядке при помощи оправки.

Признаки необходимости замены амортизаторов

Альмера Классик массово продавалась с 2007 года и была построена на базе Almera в кузове N15. Болячки подвески и причины их появления хорошо известны ремонтникам

В первую очередь необходимо обратить внимание на такие признаки:

  • раскачивание кузова при езде по неровной дороге без видимых причин;
  • непонятные реакции автомобиля на поворот руля, излишняя валкость машины;
  • машину тянет в сторону, неравномерный износ резины;
  • металлический стук при проезде лежачих полицейских;
  • течь масла на стойке в месте пыльника.

Косвенными признаками выхода из строя амортизатора может служить порыв пыльника, чрезмерное проседание автомобиля под нагрузкой, ржавчина на штоке. Это все может говорить о предстоящем ремонте подвески.

Кроме самих амортизаторов в конструкции стойки предусмотрены опорные подшипники и резиновый отбойник, которые также могут выйти из строя и издавать характерные звуки. Окончательно выяснить их состояние возможно только после полной разборки амортизаторной стойки.

Нужна ли замена

Определить, надо ли подвеску менять, можно без чьей-либо помощи. Появление на стойке потеков масла означает, что стойка выходит из строя. Также неисправность можно определить во время движения машины. Если колесо при езде по неровной дороге не может сразу остановить колебания, это значит, что стойку нужно заменить.

Есть еще один способ определить, нужна ли замена стоек. Он очень простой: нужно раскачать авто вертикально. Наблюдайте, как машина будет себя вести. Не сразу остановилась, колебания по инерции продолжились, значит, какая-то стойка неисправна. Узнать, какая именно, просто, если повторить данные действия с каждой стороны.

Пошаговая замена задних стоек амортизатора на Ниссан Альмера Классик

Для замены задних стоек амортизатора на Альмера Классик рекомендуется воспользоваться пошаговым алгоритмом, который приведен ниже.

  • Включить любую переднюю передачу.
  • Поддомкратить заднюю часть Альмера Классик.
  • Открутить крепление колеса и демонтировать его.

Вид после снятия колеса

  • Подложить под ступицу опору, например, деревянный брусок.
  • Очистить два верхних крепления стойки амортизатора. Они очень часто коррозируют и прикипают. Поэтому рекомендуется обработать гайки проникающей смазкой. По истечении времени, когда спецсредство подействует, следует открутить оба крепления.

Расположение гаек верхнего крепления стойки

Открутить нижнее крепление. В случае его прикипания, следует обильно использовать WD-40. Многие автовладельцы жалуются на поломку ключей во время попыток срыва с места крепления.

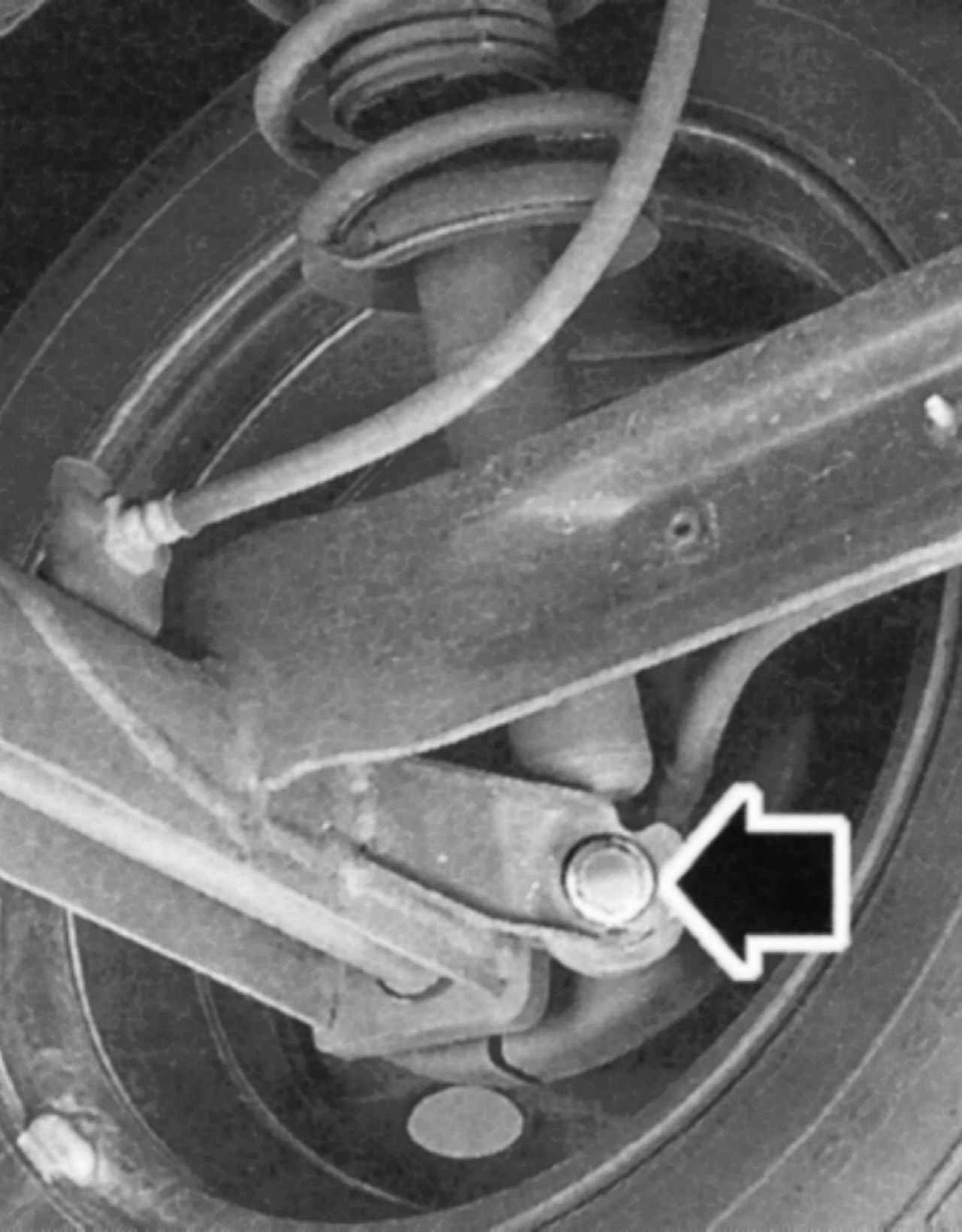

Нижнее крепление стойки амортизатора

Демонтировать узел с автомобиля.

Снятая стойка амортизатора

  • Используя съемник сжать пружину. Многие автовладельцы отмечают, что в отличие от передней стойки, задний шток позволяет открутить гайку настолько, что пружина полностью послабляется до момента снятия крепежа. Поэтому они советуют не тратить время и усилие на сжатие. Прочие опытные автовладельцы не рекомендуют так делать. Оригинальная пружина может быть заменена ранее на более длинную стоковую. Из-за этого размера штока не хватит для ее послабления и водитель может получить травму во время разборки.
  • Открутить гайку штока.

Откручивание гайки штока стойки амортизатора

Разобрать стойку и провести дефектовку ее компонентов.

Разобранная стойка

Заменить вышедшие из строя элементы и собрать стойку.

Стойка в сборе

  • Смонтировать новую стойку на Альмера Классик в порядке обратном снятию.
  • Проконтролировать работу подвески.

Передняя подвеска в работе

Эта часть ходовой — независимая. Она состоит из поперечных рычагов и телескопических гидравлических стоек с амортизаторами. Для устойчивости здесь предназначены стабилизаторы. Её работа построена на следующих принципах:

  1. Нижние рычаги крепятся к поперечине, закрепленной на подвеске.
  2. За повороты верхней опоры отвечает специально упоротый в нее подшипник.
  3. Мягкость езды — прерогатива установленной в этой модели амортизаторов двустороннего действия.
  4. Сами поворотные кулаки соединяются с нижними кулаками посредством шаровых шарниров.
  5. Стабилизатор для устойчивости — штанга поперечного сечения. Она крепится к поперечине от передней подвески и придает нагрузку на рычаги и стойки крепления.
  6. Вращают сами ступицы колес двухрядные подшипники (они установлены в поворотные кулаки).

Подробнее описанные аспекты выделены на фото и описание ходовой nissan almera 2005. Ниже приведен рисунок:

фото и описание ходовой nissan almera 2005

Согласно тому, что показывает данная схема для ходовой части ниссан альмера, работы ведут именно с этой частью автомобиля. При необходимости снятие и последующей установки действуют поэтапно:

Поднимается и закрепляется передняя часть машины.
Снимается колесо
Открепляются гайки опор стойки.
Отсоединяется хомут тормозного шланга.
Выворачиваются и вынимаются болты нижнего крепления.
Теперь при помощи монтировки начинают отделять стойку от кулака и осторожно вынуть её через арку колеса.
Установка новой детали произведена в обратном порядке
Здесь важно проследить, чтобы метка амортизатора на верхней опоре «смотрела» в сторону колеса (когда последнее опустят на землю, можно стянуть резьбу).

Замена передних стоек амортизатора на Ниссан Альмера Классик

Замена передней стойки амортизатора производится согласно нижеприведенной пошаговой инструкции.

  • Открыть капот.
  • Сорвать с места гайку штока стойки. Если пропустить данный шаг, то в последующем разъединить амортизатор и пружину будет сложнее. При этом запрещено отворачивать гайку полностью.

Отворачивание гайки штока

  • Поддомкратить Альмера Классик.
  • Снять колесо.
  • Подложить под ступицу опору.

Опора под ступицей

Открутить стойку от поворотного кулака.

Откручивание двух нижних креплений стойки

  • Отсоединить провод датчика АБС.
  • Высвободить тормозной шланг.
  • Открутить 3 гайки крепления опоры стойки.

Откручивание трех верхних креплений опоры стойки

Изъять стойку амортизатора.

Вид с демонтированной стойкой

Если предполагается не замена стойки в сборе, то необходимо ее разобрать и поменять детали, которые вышли из строя. Для этого первоначально следует сжать пружину специальным съемником.

Применение съемника для сжатия пружины

Открутить гайку штока. Если он при этом проворачивается, то рекомендуется воспользоваться спецключом. При отсутствии такого инструмента удерживать шток от прокручивания можно разводным «газовым» ключом. Если использование амортизатора предвидеться в будущем, то для снижения риска его повреждения рекомендуется подложить в место захвата плотную ткань.

Вид без гайки

  • Разобрать стойку и поменять требуемые детали.
  • Собрать все в порядке обратном снятию.
  • Выполнение проверки схода и развала колес Альмера Классик не является обязательной процедурой после замены стоек. Все же опытные автовладельцы рекомендуют свозить автомобиль на стенд, так как было существенное вмешательство в подвеску.

Для успешной замены задних стоек амортизатора следует подготовить перечень инструментов из таблицы ниже.

Таблица — Инструменты необходимые для замены задней стойки

Название Примечание
Съемник Для пружин
Опора Например, брус дерева
Металлическая щетка и ветошь Для очистки рабочего места
Накидной ключ «на 16»
Разводной ключ Для захвата штока
Головка «на 16»
Вороток Желательно с трещоткой
Рожковый ключ «на 7»
Смазка проникающая WD-40 или подобная

Значение ходовой для автомобиля

Эта часть нужна машине, чтобы гасить те колебания, возникающие при движении по неровной дороге. Еще одна задача подвески — безопасность движения, прочность и долговечность в работе.

Схема ходовой части ниссан альмера

В ниссан альмера ходовая часть (как и в других автомобилях) представлена двумя видами подвесок. Это:

  • передняя (независимая);
  • задняя (полунезависимые).

Входящие в состав каждой из них шарниры должны легко и без усилий проворачиваться. А чтобы понять, в каких случаях необходима замена каждой из них, требуется знать, что представляет собой ходовая ниссан альмера н16.

Установка СПУ своими руками

План действий по установке на Алмере:

  1. Взять домкрат и поставить автомобиль на подъёмник. Еще нужно будет снять защиту, если у вас она имеется.
  2. Снять колесо слева. Многие советуют снять сразу два колеса, чтобы было удобнее дальше работать.
  3. Найти на рулевой рейке гайку, основное тело которой закрыто заглушкой. Выкрутить ее.
  4. Найти и открутить задние закрепления лонжерона. Отогнуть его с помощью монтировки.
  5. Нужно вертеть стабилизатор, когда будете ставить его на место.
  6. Нужно смазать втулки, используя специальную смазку, хотя применение графитной тоже допускается.
  7. Те же втулки нужно поставить на зеленые метки на стабилизаторе поперечной устойчивости. Наживить скобы.
  8. Поставить стойки рычага. Далее потребуется закрепить их к стабилизатору, но обжимать их не надо.
  9. Провести выравнивание стабилизатора по отношению к колесам. Также нужно обжать закрепления как втулок, так и стоек.
  10. На свое место нужно вернуть элементы в такой последовательности:
  • продольный лонжерон;
  • гайка-заглушка;
  • колесо.

Стабилизатор поперечной устойчивости на Ниссан Альмера Классик устанавливается легко. Это занимает примерно час. Присутствие напарника может ускорить установку.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
