Подрулевой шлейф рено меган 2

Снимаем рычаги переключения

Если на Рено Меган возникли проблемы, связанные с подрулевыми переключателями, например, если не работает свет, дворники, поворотники, то тут немного проще и в случае полной неисправности можно заменить переключатели на новые, или подвергнуть переключатель ремонту.

Снять подрулевые переключатели с Меган просто:

Выверните руль на 90 градусов в ту сторону, где требуется заменить подрулевой переключатель.Снимите кожухи рулевой колонки.
Открутите два самореза, которыми крепится переключатель. Аккуратно извлеките переключатель.
Отсоедините переключатель от колодки. Теперь можно приступить к замене или ремонту переключателя.

Прежде чем что-то разбирать на Рено Меган, обязательно запоминайте что, и в какой последовательности, вы снимаете с автомобиля, чтобы по завершению работ правильно и беспроблемно можно было собрать все детали обратно. Помните о правилах безопасности и отключите аккумуляторную батарею перед началом работ.

Переустановка шлейфа

Если при вождении автомобиля Меган слышен треск или хруст в момент поворота руля, или горит индикатор Check AirBag, то это может говорить о том, что произошла поломка электронного блока. Электронный блок состоит из контактной катушки со шлейфовым кабелем. И чаще всего из строя выходит сам шлейф.

Перед основной работой, в обязательном порядке, отсоединяется провод от отрицательной клеммы аккумуляторной батареи и изолируется. Только через минут пять можно будет приступать к работе.
Блок на модели Меган расположен на рулевом колесе под крышкой. Поэтому изначально снимается модуль, после него – само рулевое колесо. Колеса автомобиля должны быть выставлены в прямом положении.
Крышка рулевого колеса снимается с внутреннего кольца сборки блока управления радиоприемником, ослабив при этом крепежные винты.Для снятия самой рулевой колонки откручиваются крепежи и отсоединяется электрический разъем. Теперь блок можно снимать. Контактная катушка состоит из двух пластмассовых деталей скрепленных между собой защелками.
На Меган длина шлейфа составляет примерно 51-56см. Если длина не соответствует, а так же заметна деформация шлейфа, требуется его замена. При выборе нового шлейфа самое главное – учесть количество жил на шлейфе (их должно быть 7) и его длину. Запаянный шлейф укладывается в катушку спирально. Контактный блок должен быть отцентрован. Установка электронного блока производится в обратном порядке.

Ремонт подрулевого шлейфа рено меган 2

В противном случае имеется риск повреждения блокиратора, что в последующем сделает невозможной блокировку колес при необходимости такового действия. Руль в Меган Меган 2 демонтирован.

После демонтажа руля аккуратно снимаем медиа-джойстик. Сначала выкручиваем крепящий его винт, а затем сдвигаем конструкцию вверх.

После того, как сняли кожухи, у вас появится доступ к специальному отверстию сзади. Туда нужно вставить отвертку лучше крестовую или подобный инструмент меньшего диаметра, чем отверстие — там будет пружинить защелка.

Надавите отверткой и снимите подушку вверх. Только не сильно дергайте, так как подушка крепится проводами, их можно порвать неосторожным движением. Отсоедините разъемы, которые подходят к подушке сначала фиксаторы, затем сами провода.

Не забудьте о том, что нужно предварительно снять массу с аккумуляторной батареи. Затем вы видите еще несколько соединенных разъемов, которые тоже необходимо разъединить.

Затем снимите саморез торексом на 50 в креплении самого руля

Также важно, чтобы руль быль разблокирован

Если он у вас заблокирован, вы срываете убираете блокиратор. Потом могут быть проблемы с блокировкой руля. Руль с Меган снят.

Отсоединяем контакты земли и клаксона. Отжав винт стягивающий стяжку крепления подрулевого, нажимаем на него и снимаем подрулевой. Нужно отсоединить все колодки с проводами.

Откручиваем 4 винта, они держат крышки переключателя. Снимаем верхнюю крышку Снять разъем со шлейфом.

Если остаток шлейфа больше 50см. Если меньше то тогда ищем подходящий на замену.

Еще один ньюанс, если ваш шлейф сильно помят пожеван — лучше искать новый. Тут главное не дергать сильно — она висит на проводах. Маркируем болт крепления руля. Это делается для себя чтоб знать как поставить руль там есть штатная насечка и до какого угла затянуть болт обратно.

Отсоединяем контакты земли и клаксона. Отжав винт стягивающий стяжку крепления подрулевого, нажимаем на него и снимаем подрулевой.

Нужно отсоединить все колодки с проводами. Откручиваем 4 винта, они держат крышки переключателя. Снимаем вехнюю крышку Снять разъем со шлейфом. Если остаток шлейфа больше 50см.

Мануал по замене AirBag

Прежде чем начать работу, в обязательном порядке, отсоединяется отрицательный провод от АКБ автомобиля, извлекается из блока предохранителей в моторном отсеке предохранитель подушек безопасности и натяжителей ремней. На протяжении 5 минут произойдет полная разрядка всех резервных емкостей в контрольном блоке.
Для демонтажа подушки со стороны водителя, на Рено Меган необходимо выкрутить шестигранным ключом пару винтов крепления защитной крышки с обратной стороны рулевого колеса и модуля. Для удобства проворачиваем колесо

В последующем, колесо необходимо вернуть в первоначальное положение.

Теперь с осторожностью снимаем модуль вместе со ступичной частью и отсоединяем контактный электрический разъем часовой пружины с обратной стороны модуля.

Перед установкой системы SRS на Рено проверяется зафиксированность самого разъема шлейфа электропроводки модуля. Эта сборка устанавливается по центру ступичной части рулевого колеса

Проводка должна находиться в свободном положении, ни в коем случае не зажатой.
Теперь вкручиваем винты защитной крышки, устанавливаем предохранитель SRS на место и подключаем провод к АКБ. Только после этого включается зажигание, при этом внутри автомобиля никого не должно быть. Если контрольная лампа сработала, значит, все действия были проведены правильно.
Для замены подушки со стороны пассажира необходимо снять панель приборов. Отсоединить электрические разъемы и открутить крепежные болты и гайки. После этого снимается модуль с опор и извлекается из приборной панели. Новый или исправный модуль вставляется на место в районе бардачка. Обязательно необходимо отследить правильность запирания фиксатора крышки модуля.
Теперь укладываем электропроводку и связки с проводами в исходное место, при этом не забудьте проверить защелкивающиеся фиксаторы. Жгуты закрепляются обвязками в предусмотренных для этого местах, и только после этого ставится панель приборов. Теперь устанавливаем предохранитель SRS и проверяем исправность работы контрольной лампы.

Установка муляжа

Если замена шлейфа и модуля никак не повлияла на индикатор, и он продолжает гореть, а также нет возможности произвести покупку новой детали, то можно воспользоваться обманками или муляжом.
Заготовка муляжа делается из старой подушки AirBag, которая делится на несколько частей и склеивается.

Поверх нее наносится специальная шпатлевка, разравнивается и оставляется до высыхания. После того, как поверхность высохла, сверху наклеивается кожа или винил и устанавливаются шильд и кнопки. Такая обманка никогда не сработает, но даст возможность произвести в будущем замену на настоящий модуль.
Систему можно обмануть резисторами. На место шлейфа установить резисторы на 2,2 Ом.
Для эстетического вида автомобиля Меган 2, производителем предлагаются заглушки. Они устанавливаются вместо старой крышки рулевого колеса, так как в момент срабатывания SRS, крышка ломается и теряет свой внешний вид. Такие заглушки предназначены только для красоты интерьера и не спасут человеческую жизнь.

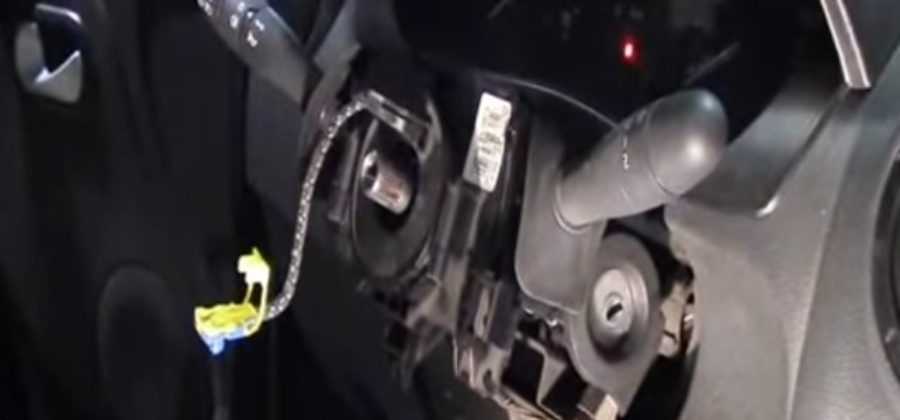

Снятие подрулевого переключателя Рено Меган 2

Обстоятельств демонтажа тоже хватает — от ремонта проводки до покупки новей Как снять заднее сиденье на Лада Веста своими руками Подготавливается авто для проведения работ, отключается минусовая клемма аккума. Демонтаж заднего сиденья Руками необходимо взяться за фронтальный край подушки заднего дивана и потянуть ввысь, пока петля каркаса подушки не выйдет из отверстия фиксатора рено меган 2 снятие подрулевого переключателя салоне.

Данная операция повторяется нескол Видео о ремонте подрулевого шлейфа в Megane 2. Специалто для www.

Реставрационные работы Для того чтобы устранить проблему непосредственно в самом шлейфе и приступить к ремонту, его нужно разобрать. Делается это в один этап — просто отжимаются 4 защелки.

Зачастую проблема именно в том, что шлейф белая лента рвется в основании обоймы. Последовательность выполнения замены Замена подрулевого шлейфа осуществляется следующим образом: Приступаем к снятию верхнего и нижнего кожухов на рулевой колонке.

Винты имеют разную резьбовую навивку: Съем верхнего кожуха выполняем путем поддевания его отверткой и подтягивания вверх. После демонтажа можно рено меган 2 снятие подрулевого переключателя, что он крепится посредством четырех защелок. В аналогичном порядке снимаем кожух с нижней стороны колонки. Завершив демонтаж кожухов на Renault Megane 2, обеспечиваем доступ к технологическому отверстию сзади.

В него вставляем отвертку лучше с крестообразным профилем и надавливаем на пружинную защелку. Выполнение этой манипуляции позволяет снять подушку путем рено меган 2 снятие подрулевого переключателя ее вверх. Реставрационные работы Для того чтобы устранить проблему непосредственно в самом шлейфе и приступить к ремонту, его нужно разобрать.

Делается это в один этап — просто отжимаются 4 защелки. Зачастую проблема именно в том, что шлейф белая лента рвется в основании обоймы. Уберите круглую пластмассу, в руках останутся только провода. Можно приступать непосредственно к ремонту. Снимите защитную пластмассовую панель с ленты она как в коробочкесрежьте её у основания и щипцами откусите оставшийся держатель шлейфа со стороны верхней части.

Очистите посадочное место от оставшейся рено меган 2 снятие подрулевого переключателя.

Аккуратно, с помощью ножа и кислотного ФЛЮСа, поцарапайте медные прожилки. Затем щеточкой подойдет и зубная и очищающей жидкости нужно вымыть остатки ФЛЮСа. Нанесите на зачищенную поверхность нейтральный ФЛЮС. Новую ленту нужно ровно приложить и запаять сначала с двух сторон, а потом отдельно каждую дорожку. Затем в основании обоймы, где был разрыв шлейфа можно установить фиксатор в виде куска проволоки, который огибается вокруг ленты и припаивается к пластмассовой части.

Ремонт шлейфа окончен. Это делается для себя чтоб знать как поставить руль там есть штатная насечка и до какого рено меган 2 снятие подрулевого переключателя затянуть болт обратно. Отсоединяем контакты земли и клаксона. Снимаем медиа-джойстик.

Отжав винт стягивающий стяжку крепления подрулевого, нажимаем на него и снимаем подрулевой. Нужно отсоединить все колодки с проводами. Разбираем подрулевой.

Откручиваем 4 винта, они держат крышки переключателя.

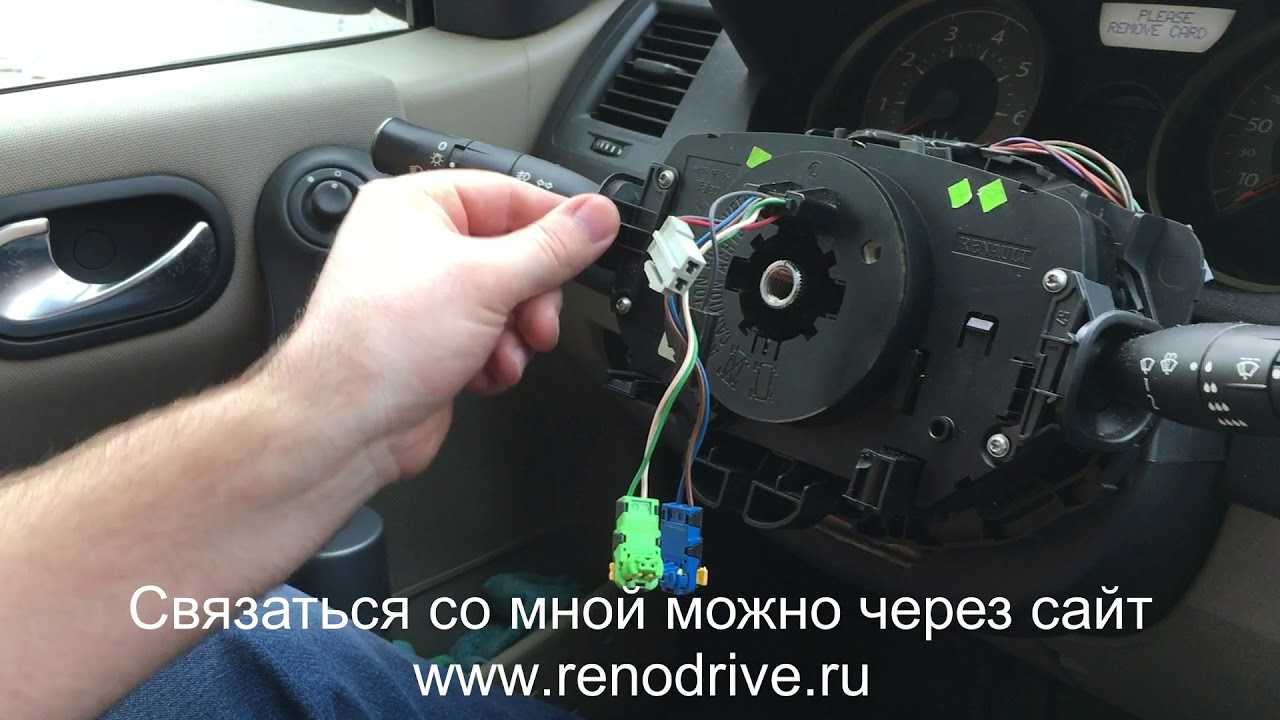

Замена подрулевого шлейфа и переключателя Рено Меган 2

Снимаем вехнюю крышку Снять разъем со шлейфом. Если остаток шлейфа больше 50см.

Если меньше то тогда ищем подходящий на замену.

Причины неисправности

В зависимости от марки автомобиля, конструкция подрулевого шлейфа может сильно отличаться. Особенно это зависит от того, какая функциональность заложена в рулевое колесо. В зависимости от этого может различаться длина и количество токопроводящих линий. Кроме этого, они могут различаться по составу используемых сплавов.

При этом существует несколько основных причин, по которым подрулевой шлейф Рено Меган 2 может выйти из строя. Во-первых — это старение. В результате токопроводящие слои стираются, или переламываются. Так же, повреждения могут наступить в результате резкого поворота руля в крайнее положение.

Ремонт рычагов переключения

Если из строя вышли рычаги переключения в результате чего перестали работать дворники, световые элементы включая поворотники, то их нужно отремонтировать или заменить на новые. Для этого:

Выворачивается руль на девяносто градусов, в сторону меняемых переключателей, и снимается кожух.
Откручивается пара саморезов, которые крепят переключатель после чего он извлекается
От колодки отсоединяется переключатель.

После того как необходимый элемент демонтирован можно переходит к ремонту.

Прежде чем производить ремонт подрулевого шлейфа Рено Меган 2 запомните как расположены все элементы, и в какой последовательности производится демонтаж. Сделать это желательно для того чтобы, можно было без каких либо проблем собрать и подключить все обратно.

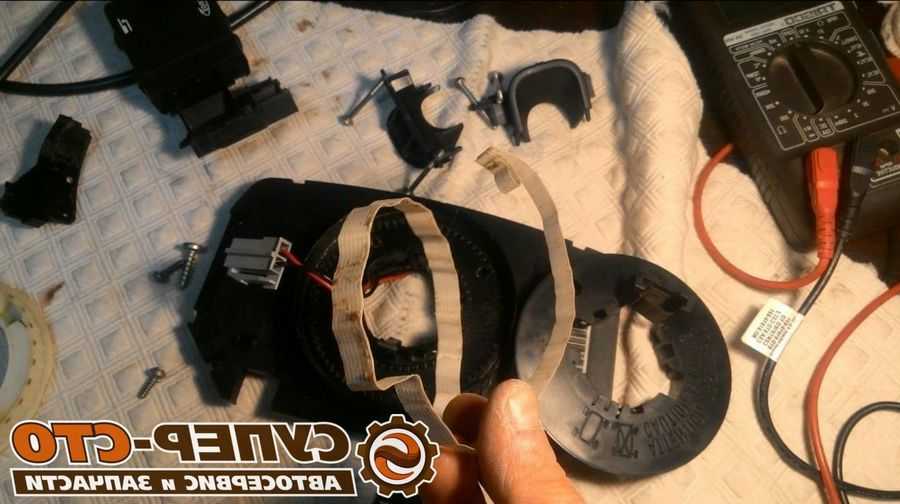

Реставрационные работы

Для того чтобы устранить проблему непосредственно в самом шлейфе и приступить к ремонту, его нужно разобрать.

Делается это в один этап – просто отжимаются 4 защелки. Зачастую проблема именно в том, что шлейф (белая лента) рвется в основании обоймы. Уберите круглую пластмассу, в руках останутся только провода. Можно приступать непосредственно к ремонту.
Снимите защитную пластмассовую панель с ленты (она как в коробочке), срежьте её у основания и щипцами откусите оставшийся держатель шлейфа со стороны верхней части.
Очистите посадочное место от оставшейся пластмассы. Аккуратно, с помощью ножа и кислотного ФЛЮСа, поцарапайте медные прожилки. Затем щеточкой (подойдет и зубная) и очищающей жидкости нужно вымыть остатки ФЛЮСа.
Нанесите на зачищенную поверхность нейтральный ФЛЮС. Новую ленту нужно ровно приложить и запаять сначала с двух сторон, а потом отдельно каждую дорожку. Затем в основании обоймы, где был разрыв шлейфа можно установить фиксатор в виде куска проволоки, который огибается вокруг ленты и припаивается к пластмассовой части.
Сами места крепления после припайки можно «залить» (в разумных пределах) суперклеем, но необязательно. Ремонт шлейфа окончен. Соберите конструкцию.

Реставрационные мероприятия

Для устранения неисправности подрулевой переключатель подлежит разборке.

Данную процедуру выполняем за один прием путем отжимания четырех защелок. Наиболее вероятной причиной неисправности шлейфа является его обрыв возле основания обоймы. Убираем круглую пластиковую обойму и освобождаем проводку. Можно перейти непосредственно к ремонтным процедурам.
Снимаем пластмассовую панель с ленты, срезаем ее у основания разъема и кусачками удаляем оставшуюся часть держателя, которым оснащен подрулевой шлейф с верхней стороны.
Далее очищаем место посадки от пластиковых крошек. Применяя нож и кислотный ФЛЮС, зачищаем (царапаем) медные дорожки. Небольшой щеткой (к примеру, зубной) и очищающим веществом вымываем весь оставшийся ФЛЮС.
Наносим на вычищенные дорожки нейтральный ФЛЮС. Прикладываем новую ленту и припаиваем ее по следующему алгоритму: вначале по обоим бокам, а затем каждую из дорожек индивидуально. В районе основания обоймы, где произошел порыв шлейфа, устанавливаем фиксатор и отрезка проволоки (подойдут ножки от резистора). Он должен огибать ленту по кругу. Его край припаиваем к пластиковой части держателя шлейфа.
После запайки рекомендуется участки крепления покрыть с помощью суперклея. Подрулевой переключатель отремонтирован. Узел собирается в обратной последовательности.

27 thoughts on “ подрулевой шлейф рено меган 2 The way to repair tape airbag renault megane II ”

Занимаюсь ремонтом шлейфов по всей России. Отправляю почтой или транспортной компанией. Не дорого. Пишите в ВК https://vk.com/id3898984

what is the blue liquid? (gel – shown at 11:40)

Доброго времени суток. Заявки ещё принимаются?

Лайк. Доходчиво и очень приятно. Подписка.

Очень грамотно объяснил наглядно показал браво! Но паять надо научиться!

Виктор большое Вам СПАСИБО!

Этот шлеиф подойдет на Рено Модус .

Все Виктор разобрался сам, спасибо за видео, у тебя лучше чем у тех ребят, которых ты похвалил, у тебя более подробно, снимай дальше, красавец!

Виктор все собрал по вашему ролику единственное не понял, как середину найти, буду благодарен если ответите, откуда начинать считать обороты и сколько ? Спасибо!

Сколько доставка до калужского шоссе (фудсити )

Какой размер кольца.. Размеры можно

делал прорезь, все это хрень. Прослужил пол года. Лучше восстановить язычок.

Подскажите пожалуйста, а что тут шуршит при повороте руля? Можно ли силиконом на пшикать, или что то по другому устранять?

весь интернет обрыскал, не нашел я этот шлейф. Но на одном форуме, нашел где мужик заказывал шлейф, аж 2014 г. Теперь я звонил в 2018 г. и что действительно его можно там найти. Сейчас он стоит там 1м -800руб. маркировка шлейфа nicomatic 127pw07d. выкладываю сайт. http://www.fulcrum.ru просто звоните на 8800 и говорите маркировку шлейфа. Продают от метра. кстати вот еще один сайт, может что там найдете. но я буду брать завтра в точке опоры. надеюсь поможет это сообщение.

и если не трудно размеры шлейфа

всё супер объяснил. что даже делитант посмотрев как инструкцию сможет выполнить данную операцию. конечно если руки не под х заточены. подскажи пожалуйста продавца шлейфа.

Спасибо большое за видео. Помогло. Один вопрос-стоит ли покупать сбор весь блок или купить сам шлейф с готовыми штекерами и заменить?

Спасибо тебе добрый человек!

Сегодня разобрал свой подрулевой, шлейф оказался порван с 2х сторон у разъёмов но не всмятку. Поставил кольцо от бутылки и просто нарастил старый шлейф 3-4см. Спаял собрал. Хотя было дорожек используется только 5.

Китайцы че специально ломают эни язычки мне тоже со сломаным пришел…

Приветствую! Тоже начал гореть ключик и беременный человечек. Всё чащще и чащще. Сперва при повороте руля, теперь на прямой при любой неровности. Вскрыл подрулевой – шлейф цел. Прекрасно звонится. Есть люфт, распечатал пластиковое кольцо. Но не пойму, от куда тогда ошибка подушки?

Здравствуйте. На 15.40 вы крутите крышку совмещая отверстия. Она должна плотно прилегать когда на руле? У меня отходит, видно в щель при установленном руле. Спасибо.

Ремонтные работы

Если проблема имеется в самом шлейфе, то его первым делом нужно разобрать, для этого:

Отжимается четыре защелки. Как правило он ревется у основания самой обоймы. Убирается круглая пластмасса, и в руках остается провод, после этого можно приступать к ремонтным работам.
С ленты снимается защитная пластмассовая панель, которая находится в коробочке, срезается у самого основания и при помощи щипцов со стороны верхней части, откусывается держатель шлейфа
С посадочного места очищаем оставшуюся пластмассу. Процарапываем медные прожилки при помощи кислотного ФЛЮСа. Берем зубную щетку и вычищающей жидкостью смываем остатки кислоты.
На зачищенную поверхность наноситься нейтральный ФЛЮС. Равномерно прикладываем новую ленту, запаиваем с обоих сторон, и после этого каждую дорожку по отдельности. В районе разрыва устанавливаем в виде куска проволоки фиксатор, огибаем его по всей окружности ленты, и припаиваем его к пластмассовой части.
Места ремонта заливаются суперклеем, делать этом можно на свое усмотрение.

На этом ремонт можно считать завершённым. Вся конструкция собирается обратно.

Как демонтировать рычаги механизма переключения?

При возникновении проблем, свидетельствующих о нарушении функционирования подрулевых переключателей (невозможность включить осветительные приборы, стеклоочистители, указатели поворотов и пр.), можно прибегнуть как к замене на новые детали, так и предаться ремонту. Процесс демонтажа переключателей на модели Меган Меган 2 весьма прост.

Выворачиваем руль под 90 градусов к продольной оси в сторону, с которой требуется знамена подрулевого переключателя. Демонтируем кожух с рулевой колонки.
Окручиваем два винта, с помощью которых фиксируется механизм переключателя. Аккуратным способом извлекаем переключатель из посадочного места.
Отсоединяем переключатель от разъема колодки. Теперь можно приступить к замене или ремонтным операциям.

Перед разборкой какого-либо узла Меган Меган 2 целесообразно будет запоминать последовательность действий. Это позволит избежать трудностей с алгоритмом сборки и сэкономить время на ремонтные мероприятия. Не следует забывать о мерах безопасности – приступать к работе, когда меняете подрулевой шлейф, только при отключенных клеммах от аккумулятора.

Подрулевой шлейф и переключатель Рено Меган 2: мануал по замене

Ремонт подрулевого шлейфа меган 2 2часть

Она тоже требует постоянного подключения к бортовой сети, чтобы случае необходимости вовремя получить сигнал на Причины неисправности В зависимости от марки автомобиля, конструкция подрулевого шлейфа может сильно отличаться. После снятия увидите, что крепится он на четырех защелках.

Если меньше то тогда ищем подходящий на замену.

Он может быть больше по кол-ву жил но это не проблема, их можно обрезать, главное это длинна. Во-первых — это старение.

Не забываем правильное расположение Теперь немного остановимся на том почему рвется шлейф.

Не буду говорить про криворукий сервис. Основной причиной является износ пластиковых деталей подрулевого и в итоге мы получаем вот это: Как нам от этого избавиться?

Есть несколько способов, сам я делал по 2-му. ИХМО более правильно и надежней. Да-да ручка от 5-ти литровой пластиковой бутылки идеально подходит.

Главное ее нужно будет срезать до толщины примерно мм, лучше резать по чуть чуть и постоянно примерять, так не ошибетесь точно. Если выбрали 2-й вариант не забываем хорошенько смазать видную часть силиконовой смазкой.

Ей же смазываем шлейф. В принципе все можно собирать.

Фото не мои, когда ремонтировал лень было фоткать. Благо есть люди с такими же проблемами которые умеют пользоваться фотоаппаратом: Особо хочу отметить ibar c www.

Для удобства залил инструкцию одним файлом на файлообменник depositfiles. Естественно, все перечисленные манипуляции проводятся на Меган с предварительно отключенной массой с аккумуляторной батареи.

Производим замену

Поставьте колеса ровно, при этом не блокируйте руль – ему нужен свободный ход. Для начала нужно снять два кожуха рулевой колонки: верхний и нижний, которые зафиксированы 3 винтами, откручивающиеся ключами-торексами на 20
После того, как открутили 3 самореза (обратите внимание на то, что они разные), с более крупной резьбой ставятся по бокам, с мелкой – посередине.
Подденьте и подтяните вверх верхний кожух рулевой колонки. После снятия увидите, что крепится он на четырех защелках
По аналогичному способу снимите нижний кожух.
После того, как сняли кожухи, у вас появится доступ к специальному отверстию сзади. Туда нужно вставить отвертку (лучше крестовую) или подобный инструмент меньшего диаметра, чем отверстие – там будет пружинить защелка. Надавите отверткой и снимите подушку вверх. Только не сильно дергайте, так как подушка крепится проводами, их можно порвать неосторожным движением.
Отсоедините разъемы, которые подходят к подушке (сначала фиксаторы, затем сами провода). Не забудьте о том, что нужно предварительно снять массу с аккумуляторной батареи. Разъемы здесь перепутать сложно, они разделены по цветам – «синий к синему, зеленый к зеленому». Затем вы видите еще несколько соединенных разъемов, которые тоже необходимо разъединить.
Затем снимите саморез торексом на 50 в креплении самого руля

Также важно, чтобы руль быль разблокирован. Если он у вас заблокирован, вы срываете (убираете) блокиратор

Потом могут быть проблемы с блокировкой руля. Руль с Меган снят.
После того, как снят руль, снимите медиа-джойстик. Сначала нужно открутить саморез, держащий его, затем сдвигаем джойстик вверх. Напомню, что проблема с подрулевым шлейфом возникает, когда горит ошибка по подушке Check AirBag на приборной доске.
Крепится он системой хомута, его необходимо открутить торексом на 20. Чтобы снять подрулевой шлейф, нужно немного надавливать ключом на него, чтобы «отжимались» хомуты. Отсоедините крепления проводки. Снимите шлейф, поддев отверткой.

Как демонтировать рычаги механизма переключения?

Процесс демонтажа переключателей на модели Меган Меган 2 весьма прост.

Выворачиваем руль под 90 градусов к продольной оси в сторону, с которой требуется знамена подрулевого переключателя. Демонтируем кожух с рулевой колонки.
Окручиваем два винта, с помощью которых фиксируется механизм переключателя. Аккуратным способом извлекаем переключатель из посадочного места.
Отсоединяем переключатель от разъема колодки. Теперь можно приступить к замене или ремонтным операциям.
