Регулировка сцепления мицубиси паджеро

Сообщение Sedoy » 03 май 2011, 18:42

Сообщение andyreal » 03 май 2011, 20:09

Сообщение flamer » 03 май 2011, 21:07

Сообщение Sedoy » 03 май 2011, 22:14

Сообщение andyreal » 03 май 2011, 23:00

Сообщение andyreal » 04 май 2011, 08:39

Сообщение Podzemshik » 04 май 2011, 16:59

Я недавно поставил SACHS от П2. Вскрытие показало, что в коробке SACHS корзина SACHS, диск VALEO, на нем накладки LUK, а подшипник SKF. Сборная солянка.

Сообщение FEDOR » 04 май 2011, 19:22

Сообщение Chumahod » 04 май 2011, 19:44

Сообщение Sedoy » 04 май 2011, 20:21

Сообщение flamer » 04 май 2011, 21:31

Сообщение Sedoy » 04 май 2011, 22:00

Сообщение andyreal » 05 май 2011, 08:17

Сообщение Chumahod » 05 май 2011, 09:18

Сообщение Sedoy » 05 май 2011, 17:12

Сообщение flamer » 05 май 2011, 18:32

Сообщение doctorphils » 07 май 2011, 00:37

Pajero Sport; 3,0 МКПП. 2002 г.в. — был.

Nissan Patrol Y61, 2004 г. Cooper Discaverer ST 33″, лифт 2″, багажник, шноркель, защита, два бака = 215 л, Berkut R-20, задний силовик, пороги, хай-джек, лопата. Всякие мелочи + куча планов.

Источник

Технические операции на автомобиле

Проверка и регулировка педали сцепления

1. Отвернуть коврик и т.п. под педалью сцепления.

2. Измерить расстояние от педали сцепления до пола.

Номинальная величина (А): 202,7-205,7 мм.

  • *Высота расположения педали над полом
  • Люфт педали сцепления*

3. Измерить люфт в соединении штифта педали сцепления (с отверстием под шплинт) с толкателем главного цилиндра сцепления.

Номинальная величина (В): 1 — 3 мм.

4. Если люфт педали сцепления лежит за пределами диапазона номинальных величин, то ослабить контргайку и отрегулировать люфт, изменяя длину толкателя главного цилиндра.

Во время регулировки не утапливайте толкатель в главный цилиндр сцепления .

5. Если расстояние (А) не соответствует диапазону номинальных величин, необходимо отрегулировать его, ослабить контргайку и вращать регулировочный болт, либо изменяя длину штока главного цилиндра, либо вращая регулировочный болт (автомобили без системы круиз-контроля (системы поддержания постоянной скорости автомобиля)) или датчик-выключатель сцепления (автомобили с системой круиз-контроля (системой поддержания постоянной скорости автомобиля)).

  • *Установочная гайка
  • Выключатель педали сцепления
  • Контргайка
  • 12 ± 3 Н∙м*

6. После завершения вышеуказанных регулировок, убедиться, что (полный) свободный ход педали сцепления (измеренный по накладке педали) и расстояние между накладкой педали сцепления и полом при выключенном сцеплении, лежат в диапазоне номинальных значений.

Номинальная величина (С): 4 — 13 мм;

Номинальная величина (D): 125 мм или больше.

7. Если свободный ход педали сцепления (измеренный по накладке педали) и расстояние между накладкой педали сцепления и полом при выключенном сцеплении лежат за пределами диапазона номинальных значений, то это возможно вызвано попаданием воздуха в гидропривод сцепления, неисправностью в главном цилиндре сцепления или в самом сцеплении. Прокачать гидравлическую систему или разобрать и проверить главный цилиндр гидропривода сцепления или сцепление.

8. Уложить на место коврик и т.п.

  • *Свободный ход педали сцепления
  • Расстояние между накладкой педали сцепления и полом при выключенном сцеплении*

Рекомендуемая жидкость : Тормозная жидкость DOT3 или DOT4

Применяйте только рекомендуемую тормозную жидкость и не допускайте ее смешивания с другими типами и марками тормозных жидкостей .

Источник

Снятие и установка КПП Mitsubishi Pajero

Общие сведенияКоробка передач и раздаточная коробка а/м 1992-98 гг.

N – деталь подлежит обязательной
замене при разборке-сборке
1. Кожух (чехол)
2–6. Разъемы
7. Датчик выключения передней
ведущей оси
8. Трос спидометра
9, 12, 13. Щиток
10. Главный цилиндр
11. Стартер
14, 15. Боковой кронштейн
16. Крышка картера сцепления

17. Торсион опоры КПП
18. Кронштейн
19. 2-я поперечина
20. Подушка задней опоры двигателя
21. Кронштейн щитка раздаточной коробки
22. Демпфер
23. КПП с раздаточной коробкой
24. Корпус рычага управления КПП
25. Прокладка
а. Размеры и резьбы болтов, указанных литерами А, В и т.д.

Снятие и установка

Порядок выполнения
1. Переведите рычаг КПП в нейтральное положение.
2. Снимите рычаг КПП и закройте отверстие.
3. Отсоедините батарею от массы и поднимите автомобиль.
4. Обозначьте положение фланцев карданных валов и отсоедините валы от КПП.
5. Обозначьте и отсоедините от картера КПП все тросы и провода, отсоедините провода от стартера.
6. Слегка вывесите двигатель, подперев его домкратом в поддон через деревянную колодку.
7. Снимите раздаточную коробку.
8. Снимите стартер.
9. Подоприте КПП тележкой с домкратом.
10. . Отверните сначала болты картера сцепления, затем болты и гайки крепления поперечины, снимите поперечину и детали крепления поперечины.
11. Немного опустите домкрат двигателя и отсоедините КПП от двигателя, сместив тележку так, чтобы первичный вал КПП вышел из сцепления.
12. Установка выполняется в обратном порядке.
13. Затяните соединения со следующими моментами: болты картера сцепления – 49 Н.м., гайки стартера – 27 Н.м., болты раздаточной коробки – 12 Н.м.

АВТОМОБИЛИ 1990-98 ГГ.

Порядок выполнения
1. Переведите рычаг КПП в нейтральное положение.
2. Снимите рычаг КПП и закройте отверстие.
3. Отсоедините батарею от массы и поднимите автомобиль.
4. Снимите щиток раздаточной коробки.
5. Снимите переднюю выхлопную трубу.
6. Слейте из КПП масло.
7. Обозначьте положение фланцев карданных валов и отсоедините валы от КПП.
8. Снимите чехол с хвостовика КПП.
9. Обозначьте и отсоедините от картера КПП все тросы и провода.
10. Снимите щиток главного цилиндра сцепления, снимите цилиндр, отведите в сторону и закрепите.
11. Снимите стартер.
12. Слегка вывесите двигатель, подперев его домкратом в поддон через деревянную колодку.
13. Подоприте КПП тележкой с домкратом.
14. Отсоедините боковые кронштейны от картера КПП.
15. Снимите нижнюю крышку картера сцепления.
16. Снимите кронштейн раздаточной коробки.
17. Отверните сначала болты крепления КПП к поперечине, приподнимите КПП на 6 мм и снимите поперечину.
18. Снимите КПП с раздаточной коробкой.
19. Для этого отверните болты и немного подайте КПП в сторону задней части автомобиля, сместив тележку.
20. Опустите и снимите КПП, слегка наклонив переднюю часть и подав вперед так, чтобы не задеть заднюю крайнюю поперечину.
21. Установка выполняется в обратном порядке.
22. При установке КПП на двигатель совестите отверстия с направляющими штифтами, слегка наклонив двигатель.
23. Затяните соединения в соответствии с требуемыми моментами.

Видео про «Снятие и установка КПП» для Mitsubishi Pajero

Снятие МКПП Mitsubishi Pajero 3

Замена сцепления . Митсубиси Паджеро 2002 года.

Замена фильтра АКПП,устанавливаем кробку на место Mitsubishi Pajero Sport

Выбор производителя комплектующих

Ответственным моментом является покупка необходимого комплекта деталей. От правильного выбора производителя во многом зависит то, насколько долго прослужит сцепление Мицубиси L200 после замены. По отзывам владельцев, основанным на опыте эксплуатации популярных пикапов, выбирать рекомендуется из следующих вариантов.

  1. LUK. Авторитетная немецкая фирма, поставляющая свою продукцию на сборочные конвейеры многих автомобильных заводов, ответственно подходит к проектированию и изготовлению деталей. Цены на комплекты сцепления LUK держаться на весьма приемлемом уровне.
  2. EXEDY. Изделия японских разработчиков славятся своим запасом прочности и хорошо подходят для активного стиля вождения. Поскольку ничего не бывает просто так, за это придётся платить. В данном случае, не деньгами, а несколько возросшим усилием на педали сцепления. Если вы готовы мириться с этим, то проблемы нет.
  3. VALEO PHC. Под такой маркой выпускается продукция VALEO на предприятиях в Южной Корее. Остаётся только догадываться, почему этот товар стоит дороже, чем произведённые в Европе или Японии аналоги. Впрочем, качество находится на достойном уровне, и если вы решите потратить свои деньги на приобретение комплекта сцепления VALEO PHC, это ваше право.
  4. AISIN. Нечасто, но комплектующие этого производителя можно встретить в наших магазинах. Приобретая продукцию известного японского производителя компонентов трансмиссии, придётся раскошелиться. Но детали с маркировкой AISIN стоят своих денег.

Разумеется, всегда есть возможность приобрести оригинальные запасные части. Тем более что «родное» сцепление на Мицубиси L200 стоит относительно недорого. А вот есть ли смысл переплачивать за произведённую в Италии продукцию под брендом Japco, вопрос. Не все автовладельцы готовы переплачивать за товары из Вероны лишние 20% стоимости.

Условия проведения работ и необходимый инструмент

Следующий этап – инструмент. Обязательно потребуются качественные торцевые головки с карданами и большими, около 1 метра, удлинителями. Ни рожковыми, ни накидными ключами не удастся подлезть ко всем болтам крепления. Непременно нужны первичный вал КПП или изготовленный на станке шаблон для центровки сцепления, а также регулируемый упор для фиксации коробки передач в процессе демонтажа. Долго удерживать тяжёлый узел не под силу даже физически крепким людям.

Рассказы о том, что замену сцепления на L200 можно выполнить просто установив машину колёсами на небольшие подставки, вызывают сомнения и больше похожи на сказки. В этом случае под днищем может разместиться лишь один человек. Коробка передач в сборе с раздаткой весит много. Даже чемпион по пауэрлифтингу едва ли сможет ворочать их в одиночку. А ведь требуется ещё и точность движений. Работу надо выполнять вдвоём, а лучше втроём, установив машину на смотровую яму или подъёмник. Только тогда появиться возможность успешно справиться с задачей.

Что нужно подготовить

Прежде всего надо приобрести необходимые комплектующие. Не ограничивайтесь корзиной и диском — подготовьте выжимной подшипник с вилкой, задний сальник коленчатого вала и сальник коробки передач. Объяснить это можно следующим.

  • Нередко именно подтекание масла через подшипники становится причиной проскальзывания ведомого диска и его преждевременного износа. Если автомобилю более трёх лет, потерявшие эластичность сальники могут быть легко повреждены при снятии и установке коробки передач.
  • Расчётный эксплуатационный срок выжимного подшипника близок по своим параметрам с ресурсом всего комплекта сцепления. Даже в случае, когда подшипник ещё исправен, надолго его не хватит и придётся снова снимать и ставить коробку передач с раздаткой для того, чтобы произвести замену вышедшей из строя детали.

Отправляться за недостающими запасными частями в магазин, когда машина уже разобрана – не лучшая идея. Желательно приобрести всё сразу.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Последовательность действий

После того как приобретены запасные части и подготовлен необходимый инструмент, выполняем работу в следующем порядке.

  1. Разбираем центральную консоль между водительским и пассажирским сидением, чтобы получить доступ к верхней части коробки передач.
  2. Демонтируем рычаги КПП и раздаточной коробки. Там всё просто, на резьбе.
  3. Отправляемся под машину и снимаем защиту (если есть).
  4. Сливаем масло из раздатки и КПП. Эту операцию выполняют по желанию для того, чтобы уменьшить вес и без того тяжёлого узла.
  5. Отсоединяем всю электрику.
  6. Отворачиваем карданные валы.
  7. Демонтируем рабочий цилиндр сцепления вместе со штоком (это можно сделать, не отсоединяя трубки).
  8. Установив упор под хвостовик коробки, откручиваем кронштейны её крепления к кузову.
  9. Поддерживая хвостовик, аккуратно убираем упор. Немного опускаем хвостовик вниз, обеспечив доступ к верхним болтам крепления КПП.

Делать это следует аккуратно, чтобы не повредить опорные подушки двигателя. Даже при наклонном положении узла добраться до головок болтов будет довольно сложно. Именно здесь потребуются торцевые головки с удлинителем.

Внимание! Некоторые мастера, стремясь упростить задачу, предпочитают ослаблять задние болты подрамника. Если это сделать, потом придётся отправляться на регулировку развала-схождения

Далее.

Отворачиваем болты, крепления коробки передач.
Зовём помощников и, синхронизируя усилия, тянем коробку передач назад, покачивая её из стороны в сторону. Снимаем узел. Убеждаемся, что сальники целы и нет течи масла. В противном случае сальники придётся менять.

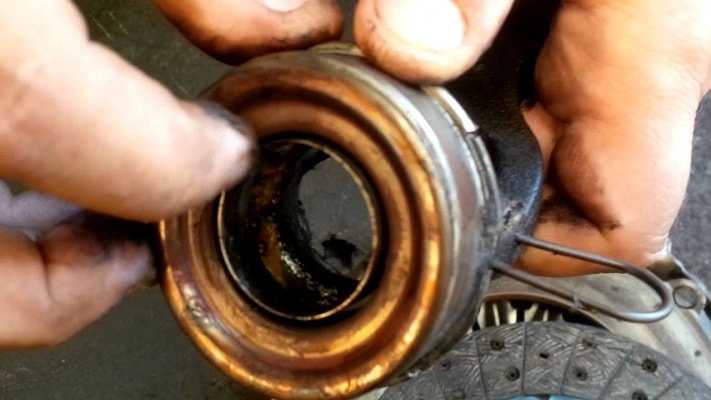

Снимаем выжимной подшипник и вилку

Здесь важно не повредить защитный пыльник.
Помечаем краской или керном расположение корзины относительно маховика. При откручивании болтов с высокой долей вероятности будет проворачиваться коленчатый вал

Его придётся придерживать за маховик или за гайку на переднем шкиве. Снимаем корзину и диск.
Очищаем от грязи и обезжириваем прижимную поверхность маховика. Убеждаемся, что на ней нет глубоких задиров и борозд. При обнаружении повреждений выход только один – замена маховика.
Ставим на место диск и корзину, центрируя их с помощью первичного вала или шаблона. Новая корзина должна быть установлена в том же положении, что и старая. Иначе может возникнуть биение.

Сборку производим в обратном порядке. Устанавливая коробку передач, следует быть осторожным, чтобы не повредить сопрягаемые детали. Возможно, придётся прокачать привод сцепления.

Успех выполняемой работы по замене сцепления на Mitsubishi L200 во многом зависит от слаженности действий людей, выполняющих операции по снятию и установке КПП и раздаточной коробки. Именно на этом этапе возникают самые значительные сложности, избежать которых вы сможете, отправившись в автосервис.
