Дизельные двигатели грузовых автомобилей и тракторов. запасные части, регулировки и ремонт

Преимущества

Масляные форсунки существенного отличаются от привычного маслопровода. Разница заключается в устройстве встроенного клапана, способного срабатывать в интервале 2-4 бар. Эксплуатация данного механического промежутка позволяет не снижать автомобильное давление при перемещении на небольших оборотах и держать на одном уровне динамику, обеспечивая плавный ход. Увеличение скоростного режима действует на запорные элементы, тем самым организуя старт подачи масла.

Во время работы двигателя одна из рабочих поверхностей цилиндра нагревается сильнее. Кроме того, смазывающее вещество распределяется неравномерно. Из-за вращения коленвала термодинамические нагрузки перераспределяются, что при поездках на большой скорости создает дополнительное давление. Недостаточное количество смазки может привести к нарушению целостности масляной пленки, а это в свою очередь негативно сказывается на работе силового оборудования.

Прямая подача масла

Недостаток теплового промежутка способен привести не только к системному перегреву, но и к заеданию двигательного аппарата. При перегрузках системы маслосъемные кольца могут дать обратный отклик. Настроить силовую установку возможно, отрегулировав скольжения вращающихся деталей. Сокращение детонации с последующим повышением безопасности зависит от качества теплоотведения системы.

В случае, когда масляные форсунки ЯМЗ 238 не были изначально заложены в автомобильной конструкции на производстве, то установка дополнительной системы смазки положительно скажется на разгрузке двигателя.

Работа мотора при этом изменится по следующим параметрам:

  • уменьшение физического износа и рост ресурса использования у поршневой системы;
  • снижение термодинамических перегрузок и избавление от критических расширений из-за перепада температур;
  • твердый холодный старт и исключение неполадок в регулярной работе силового оборудования;
  • качественная смазка всех рабочих элементов цилиндра.

Монтаж деталей

Эксплуатационные характеристики зависят не только от наличия масляных форсунок, но и от материалов, из которых изготовлены поршни. Повышенные автомобильные ресурсы наблюдаются у транспортных средств с поршнями из алюминиевых сплавов и встроенными маслосъемными кольцами.

Устройство и технические характеристики

Двигатель имеет шесть цилиндров, которые располагаются в два ряда под прямым углом. Такая V-образная компоновка использована с целью уменьшения габаритов агрегата и его веса. Также это сделано для снижения массы автомобиля в целом. Одно из основных отличий этих моторов от всех остальных – рациональное размещение каждого агрегата. Все это отлично сочетается с высокой простотой конструкции. Отмечается хорошая доступность к каждому узлу для обслуживания или ремонта. Узлы мотора требуют регулярного обслуживания. В частности, регулировка клапанов ЯМЗ-236 должна выполняться каждые 40 тысяч километров. Все те элементы, которые требуют регулярного сервиса, находятся в передней части двигателя, а также между цилиндрами.

На передней части сверху находится топливный фильтр, компрессор для тормозной системы и электрический генератор. Эти элементы крепятся на верхнюю крышку блока. И компрессор, и генератор в качестве привода используют ремень. Слева на торцевой передней части блока находятся масляные фильтры – грубой и тонкой очистки. С правой стороны снизу расположен стартер. Картер двигателя надежно защищается поддоном. Кстати, поддон одновременно играет роль емкости для масла. На привалочных плоскостях каждого ряда цилиндров находятся головки цилиндров. Там же можно отыскать клапаны системы газораспределения и дизельные форсунки. Клапанный механизм скрыт под стальными крышками. В одной из них имеется патрубок – через него заливают масло.

КПП ЯМЗ-236

КПП для семейства дизельных двигателей ЯМЗ-236 – это пятиступенчатые, механические, трехходовые коробки передач с синхронизаторами на 2-3 и 4-5 передачах. Для движения вперед есть пять передачи и одна передача для движения задним ходом.

Схема КПП ЯМЗ-236:

1-муфта выключения сцепления; 2-первичный вал; 3 и 15-крышки подшипников; 4-картер сцепления; 5 и 10-синхронизаторы; 7-шарик фиксатора; 8 и 22-шестерни пятой передачи; 9 и 21-шестерни третьей передачи; 11 и 19-шестерни второй передачи; 12-шестерня первой передачи и заднего хода; 13-верхняя крышка; 14-вторичный вал; 16-фланец; 17-промежуточный вал с шестерней первой передачи; 18-картер коробки передач; 20-заборник масляного насоса с магнитом; 23-шестерня отбора мощности; 24-шестерня привода промежуточного вала; 25-масляный насос; 26-ось блока шестерен заднего хода; 27-блок шестерен заднего хода; 28-шестерня привода спидометра.

Это достаточно надежная коробка, что подтверждается установкой её на технику с большой грузоподъемностью, работающей в тяжелых условиях. Узлы и детали КПП изготавливаются из высококачественных материалов. Хорошая ремонтопригодность коробки передач ЯМЗ-236 позволяет ремонтировать как отдельные её детали так и заменять целые узлы.

Модификации

Модификации коробок: ЯМЗ-236П, ЯМЗ-236ПО, ЯМЗ-236Н, ЯМЗ-236Л, ЯМЗ-236У, ЯМЗ-236УО. назначение у них у всех разное и в зависимости от этого на двигатель ставится та или иная КПП.

ЯМЗ 236П считается базовой моделью. На крышке устройства находится заглушка, а на крышке выходного вала — фланец, обеспечивающий работу спидометра, и фланец карданного вала.

ЯМЗ 236П3 изготавливается под диафрагменное сцепление. Отличается наличием муфты отключения сцепления и скобы, зацепляющей цилиндрическую пружинку муфты.

ЯМЗ 236П4 отличается от П3 торцевыми шлицами на фланце карданного вала.

ЯМЗ 236П5 это базовая модель КПП, на которой вместо заглушки на крышке установлен короткий рычаг. Карданный вал с обычным фланцем.

ЯМЗ 236П7 это модель П5 под диафрагменное сцепление. От базовой модели отличается габаритами муфты, которая выключает механизм сцепления, и наличием зацепляющей скобы.

ЯМЗ-236У отличается от 236П наличием рычага переключения передач, отсутствием на крышке выходного вала фланца для механизма привода спидометра.

ЯМЗ-236У3 – это 236У под диафрагменное сцепление. Отличается размерами муфты выключения сцепления, наличием скобы для зацепления оттяжной цилиндрической пружины муфты.

ЯМЗ-236У4 и 236У в герметичном исполнении, отличается литыми крышками люков стартера сцепления, на верхней крышке установлен сапун, на нижней – пробка.

ЯМЗ-236У5 – 236У3 в герметичном исполнении под диафрагменное сцепление. Отличается литыми крышками люков стартера сцепления, на верхней крышке установлен сапун, на нижней – пробка.

Технические характеристики коробки передач

  • Крутящий момент – 930 Нм.
  • Масса – 240-250 кг.
  • Переключение – Рычаг/фланец.
  • Крепление карданного вала – Гладкий фланец под 8 болтов М10*155мм.
  • Отбор мощности – Через картер от прямозубной шестерни промвала (до 29,5 кВт/40 л.с.) или от зубчатой муфты промвала (до 73,5 кВт/100 л.с.)(доп.опция).
  • Применение – автомобили КрАЗ, МАЗ, ЗИЛ, Урал, скрепер МоАЗ, автобусы МАЗ, ЛАЗ, ЛиАЗ, МАРЗ, Неман, Волжанин.

Некоторые особенности КПП

  • Система смазки коробки передач смешанная. Часть узлов смазывается под давлением, а часть методом разбрызгивания.
  • Маслосборник оснащен сеткой с магнитом, что позволяет проводить очистку масла от металлической стружки и частиц.
  • Привод спидометра расположен в крышке вторичного вала.
  • Внутренний карте КПП сообщается с атмосферным воздухом через сапун.
  • В конструкцию коробки передач ЯМЗ-236 внедрена система защиты от одновременного включения двух передач.
  • Пружинный предохранитель не дает случайно включить заднюю передачу, так же он затрудняет включение и первой передачи.
  • Механизм КПП оборудован синхронизаторами инерционного типа для безударного включения передач со 2 по 5.
  • Для обеспечения равных угловых скоростей каретки и шестерней в коробке передач ЯМЗ-236 есть фрикционная пара, состоящая из конусного кольца синхронизатора, расположенного на зубчатом колесе.

Технические характеристики и устройство

Двигатель ЯМЗ-236 имеет достаточно высокие технические характеристики. Он оснащен 6 цилиндрами, которые расположены параллельно и имеют угол наклона в 90 градусов. Горючее поступает непосредственно в цилиндры, то есть впрыск прямого типа. Давление в двигателе 16,5 атмосферы. Поршень имеет диаметр 130 мм в базе и 140 мм в ремонтном варианте, при своем ходе в 140 мм.

На двигателе установлен топливный насос высокого давления механического типа и форсунки, которые непосредственно и совершают впрыск на каждый цилиндр. Каждая головка блока имеет по 6 клапанов – 3 впускных и 3 выпускных.

Система охлаждения – жидкостная с принудительной циркуляцией, которая проводится при помощи водяного насоса. Приводом служит ремень, который вращает шкив помпы от шкива коленчатого вала.

Двигатель ЯМЗ-236 имеет объем 11 литров, мощность колеблется от 150 до 420 лошадиных сил. На последних моделях она была увеличена до 500 л.с. В связи с повышением тарифов на топливо производители ЯМЗ-236, расход которого составлял 40 литров на 100 км, уменьшили эту цифру до 25 л.

Основной силовой агрегат выполнялся из чугуна до 2010 года, пока не было решено перевести его на алюминий, как и ГБЦ. Это дало возможность упростить процедуру ремонта и расточки шеек цилиндров, а хонинговка стала более точной. При этом блок агрегата не потерял былую прочность.

Основные характеристики ЯМЗ-236 показывают, что двигатель имеет довольно простую конструкцию, что обеспечивает простоту ремонта и обслуживания.

Технические характеристики Двигателя ЯМЗ-236

Устройство и компоновка двигателя

Шесть цилиндров двигателя ЯМЗ-236 расположены в два ряда, под углом в девяносто градусов. Применённое V-образное расположение цилиндров применено для уменьшения длины двигателя и его веса, для более рациональной компоновки и снижения веса всего автомобиля в целом.

Отличительной чертой данных двигателей является также и рациональное размещение всех агрегатов. Это хорошо сочетается с простотой конструкции, улучшая их доступность как для эксплуатации, так и для ремонта. Узлы и детали, которые обязательно нужно регулярно обслуживать в процессе эксплуатации, расположены в легкодоступных местах, в основном в передней части мотора, а также в развале цилиндров.

Спереди вверху расположены топливный фильтр, компрессор пневматической тормозной системы и электрогенератор. Они закреплены на верхней крышке блока. Компрессор и генератор приводятся в действие ремнём от шкива на валу вентилятора. Также впереди скомпонованы водяной насос и гидроусилитель руля. Они запускаются шкивом, непосредственно от коленчатого вала двигателя. Слева, на переднем торце блока цилиндров, расположены масляные фильтры – грубой и центробежной очистки масла. От шестерни коленвала работает также и масляный насос, который размещён на крышке переднего коренного подшипника.

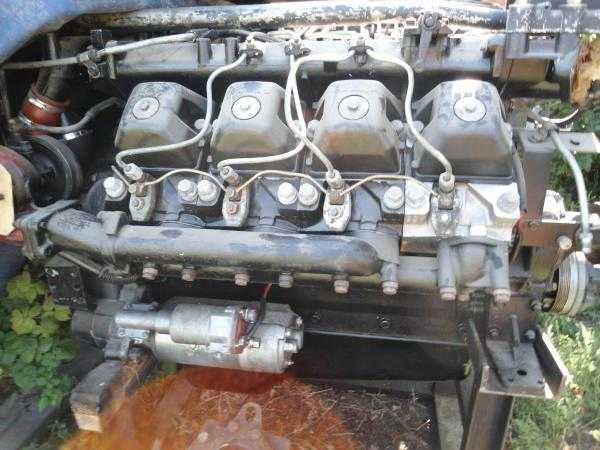

ЯМЗ-236, только что освобождённый от деревянной заводской упаковки.

Электрический стартер для запуска двигателя расположен с правой стороны внизу. Картер снизу защищён поддоном, который одновременно является и ёмкостью для смазочной системы мотора. На привалочных плоскостях каждого ряда цилиндров находятся взаимозаменяемые головки цилиндров. Там же расположены клапаны газораспределительной системы и форсунки. Клапанные механизмы закрыты стальными крышками, в одной из которых имеется патрубок для заливки моторного масла.

Сбоку, с наружных сторон, к боковым поверхностям головок прикреплены выпускные трубопроводы; со сторон развала – трубы впускные и водоотводящие, с термостатами системы охлаждения. Воздушный фильтр располагается в специальном переходнике, в который объединяются все впускные трубопроводы. Топливный насос высокого давления размещён в развале цилиндров. Он установлен в сборе с регулятором уровня оборотов, с авто-муфтой опережения впрыска дизтоплива и насосом топливо-подкачивающим.

Теперь компоновка сзади. На заднем торце блока цилиндров закреплён картер маховика. Этот картер снизу снабжён люком, закрытый стальной крышкой-штампом. На маховике смонтировано сцепление, а сзади торца картера маховика размещена коробка передач с картером сцепления.

Основные характеристики в цифрах

Дизельные двигатели ЯМЗ-236 выпускаются как атмосферные (базовый вариант), так и турбированные. Мощностной диапазон начинается со 150 лошадиных сил, или 110 кВт (у дефорсированной версии ЯМЗ-236Г) и варьируется до 300 лошадиных сил, или 220 кВт – у форсированной версии с турбонаддувом.

Габаритные размеры двигателя ЯМЗ-236:

  • Длина без коробки передач и сцепления: 1020 мм;
  • Длина с коробкой передач и сцеплением: 1800 мм;
  • Ширина: 1006 мм;
  • Высота: 1195 мм.

Вес двигателя ЯМЗ-236 (сухого, незаправленного):

  • Без вспомогательного оборудования: от 820 до 1010 кг;
  • С комплектом вспомогательного оборудования: от 880 до1070 кг;
  • С комплектом вспомогательного оборудования, плюс сцепление и коробка передач: от 1170 до1385 кг.
  • Рабочий объём камеры сгорания –11,15 литров (11 150 кубических сантиметров).
  • Максимальный крутящий момент составляет от 667 до 1275 Н-м, при 1200-1500 об/мин.
  • Диаметр цилиндра: 130 мм; ход поршня: 140 мм; степень сжатия – 17,5.
  • Min. удельный расход топлива: 214 (157) г/кВт.ч (г/л.с.ч)

Распылитель и игла

Распылитель с иглой образуют пару, которая во время работы при высоких температурах должна обеспечить необходимое качество подачи топлива и одновременно отличную плотность соединений, необходимую для стабильной работы форсунки.

Игла и распылитель изготавливаются из легированных сталей с дальнейшей термообработкой, для достижения высокой твердости поверхности. Помимо этого, во время механической обработки данных деталей применяют специальные доводочные мероприятия для достижения высокой точности, геометрической корректности и отличного качества отделки рабочих поверхностей деталей. Распылитель с иглой подбирают парами и в процессе эксплуатации их раскомплектование не допускается.

В нижней части корпуса распылителя находятся четыре сопловых отверстия диаметром 0,32 мм, при помощи которых осуществляется впрыск топлива в камеру сгорания. Внутреннее отверстие корпуса распылителя в нижней части образует конус, служащий седлом под уплотнительный конус иглы. Фигурная камера распылителя соединяется тремя наклонными каналами с кольцевой канавкой в верхней части торца корпуса распылителя. Распылитель фиксируется двумя штифтами относительно корпуса форсунки.

В верхнюю часть корпуса форсунки вкручена гайка, на которую накручен колпак с уплотняющей шайбой. Снизу в гайку вкручен регулировочный винт, упирающийся заплечиками в пружину. Другой конец пружины давит на штангу через тарелку, закрывающая нижним концом с шариком входное отверстие. При помощи винта, фиксируемого контргайкой, регулируется усилие предварительной затяжки пружины.

При помощи ввернутого в боковую часть корпуса штуцера осуществляется подвод топлива к форсунке. На конце штуцера находится сетчатый фильтр служащий для последней очистки топлива перед тем, как оно поступит к игле. Для герметизации пространства головки цилиндров в том месте, где штуцер прикрыт крышкой головки применяется резиновое уплотнение. Для предотвращения прорыва газов под торец гайки распылителя установлена медная гофрированная шайба.

Блок цилиндров/картер

Основная корпусная деталь мотора – его блок-картер, представляющий собой специальную пространственную отливку из низко-легированного серого перлитного чугуна. Данную отливку обрабатывают методом «искусственного старения», в целях устранения термического напряжения и сохранения точных геометрических форм в ходе эксплуатации. Гильзы цилиндров, выточенные в блоке, толстостенные, отцентрованы по двум концентричным расточкам в плитах блока сверху и снизу. Ряд цилиндров, находящийся справа, смещён относительно противоположного на тридцать пять миллиметров, для размещения двух шатунов на общей шатунной шейке коленвала.


Каждое из цилиндровых гнёзд снабжено двумя соосными цилиндрическими отверстиями, сделанными в верхней и нижней плитах блока. На верхней плите имеются также кольцевые проточки под бурты гильз. На внутренних стенках блока цилиндров имеется система масляных каналов, служащая для непрерывного отвода смазки к подшипникам распределительного и коленчатого валов, масляному фильтру и к жидкостно-масляному теплообменнику.

Система питания двигателя

Система питания оборудована топливоподкачивающим насосом высокого и низкого давления с непосредственным впрыском воздушно-газовой смеси. Насос располагается между двумя рядами цилиндров. Вал насоса крутится с частотой, в два раза меньшей, чем коленчатый, и обеспечивает подачу порции топлива в точно рассчитанные моменты.

Блок отливается из высокопрочного чугуна. Для снятия температурных напряжений в металле и сохранения его точной конфигурации он обработан специальной техникой старения. Для размещения шатунного механизма камеры сгорания сдвинуты друг против друга на определенное расстояние.

Головки цилиндров имеют по два клапана, снабженных пружинами. Соединяясь с клапаном специальными замками, тарелки пружины обеспечивают его вращение. Клапанные седла изготавливают из сплавов чугуна, обладающих высокой жаропрочностью. Клапанная крышка отлита из стали, под ней находится прокладка-сэндвич.

В газораспределительном механизме применяются специальные качающиеся толкатели с роликами. Привод клапанов выполняется кулачками распределительного вала, штангами и коромыслами. Материалом служит:

  • для распредвала — углеродистая сталь;
  • толкателей – сталь, их получают методом штампования;
  • впускных клапанов – жаропрочная сталь;
  • выпускные – сварные, их тарелочки тоже выполнены из твердых сплавов.

Как выставить угол опережения на моторе ЯМЗ-238

Установки угла опережения ВТ, зависит от характерностей каждой муфты по отдельности, и подбора на переднем торце корпуса зажимного устройства опережения цифрами 18 и 20.

УОВТ следует выставлять в такой последовательности:

  • Отсоединить трубку высокого давления от патрубка 1-ой секции ТНВД.
  • Зафиксировать измеритель момента (моментоскопа) на патрубке 1-ой секции.
  • Прокачать топливом ручным насосом системы питания мотора, предварительно отвернув одну из пробок для выпуска воздуха из корпуса ТНВД.
  • Прокачивать систему нужно до тех пор, пока вытекающее топливо не перестанет пениться, после чего плотно закрутить пробку.
  • Нужно убедиться в том, что топливная подача скобой регулятора включена, и начать крутить коленвал двигателя в правую сторону до появления топлива в стеклянной трубке (камере) измерителя момента.
  • Продолжая небыстрое оборачивание коленвала, нужно внимательно смотреть за топливом в стеклянной камере прибора.

Если во время начала топливного движения в камере этого совпадения отметок ещё нет, нужно:

  • отвернуть крепёжные болты;
  • повернуть полумуфту валика двигателя на фланце в противоположном направлении кручения;
  • затянуть обратно крепёжные болты;
  • снова проверить положение УОВТ.

Когда во время начала топливного движения в камере отметки уже прошли точку выравнивания, нужно:

  • полумуфту валика мотора повернуть по резьбе на фланце;
  • смещение муфты на одну единицу значения относительно её фланца равно 4-м делениям на маховом колесе или корпусе распределительных шестерен.

По завершении регулировки угла ОВТ следует изменить расположение отметок на полумуфте валика привода и ее фланце. Положение рисок нужно проверять при каждом техническом обслуживании мотора ЯМЗ 238.

Как отрегулировать клапана на ямз 236

РЕГУЛИРОВКА ЗАЗОРОВ В КЛАПАННОМ МЕХАНИЗМЕ ДВИГАТЕЛЕЙ ЯМЗ-236Н, ЯМЗ-236НЕ2, ЯМЗ-236НЕ, ЯМЗ-236БЕ2, ЯМЗ-236БЕ, ЯМЗ-236Б Тепловые зазоры в клапанном механизме предназначены для обеспечения герметичной посадки клапана на седло при расширении деталей привода клапанов во время работы двигателя. Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах 0,25. 0,30 мм. При повторной проверке зазоров после прокрутки коленчатого вала отрегулированного двигателя возможно изменение их до пределов 0,20.0,35 мм из-за погрешности формы и расположения поверхностей деталей распределительного механизма, что является допустимым.

При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей газораспределительного механизма. При очень малых зазорах в результате теплового расширения деталей газораспределительного механизма не обеспечивается плотное прилегание клапанов к седлам, нарушаются газодинамические процессы в цилиндрах двигателя, ухудшаются мощностные и технико-экономические показатели двигателя. Кроме того, уменьшение зазора в приводе выпускных клапанов может привести к перегреву клапанов и их прогару.

Тепловые зазоры регулировать на холодном двигателе или не ранее, чем через 1 час после его остановки.

При регулировке тепловых зазоров и повторной их проверке коромысла клапанов рекомендуется прижать:

• на головке правого ряда цилиндров коромысла выпускных клапанов к торцу оси, впускных клапанов — к упорной шайбе;

• на головке левого ряда цилиндров коромысла выпускных клапанов к упорной шайбе, впускных клапанов

Выпускные клапаны правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров — к маховику.

1 Выключить подачу топлива.

2 Отвернуть болты крепления крышек головок цилиндров и снять крышки.

3 Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120.150 Н-м (12.15 кгс-м).

4 Проворачивая коленчатый вал по часовой стрелке (при виде со стороны вентилятора) спереди ключом за болт крепления шкива или сзади ломиком за маховик через люк в нижней части картера маховика, используя отверстия в маховике (рис. 61), установить момент, когда впускной клапан первого цилиндра полностью поднимется (то есть закроется). Продолжая вращать коленчатый вал, провернуть его еще примерно на 1/3 оборота (-120°). Это положение коленчатого вала соответствует такту сжатия в первом цилиндре и оба клапана этого цилиндра будут закрыты.

5 Проверить щупом зазор между торцом клапана и носком коромысла у впускного и выпускного клапанов первого цилиндра и, при необходимости, отрегулировать.

6 Для регулировки зазоров отвернуть гайку

регулировочного винта, вставить в зазор щуп и, вращая винт отверткой (рис. 62), установить зазор 0,25.0,30 мм. Придерживая винт отверткой, затянуть гайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм — с усилием.

7 Для регулировки зазоров клапанного механизма остальных цилиндров провертывать коленчатый вал в том же направлении до полного закрытия впускного клапана регулируемого цилиндра и дополнительно еще на 1/3 оборота. Зазоры регулировать как указано выше (см. п.6).

Регулировку зазоров по цилиндрам рекомендуется проводить в соответствии с порядком их работы 1-4-2-5-3-6. Схема нумерации цилиндров приведена в разделе «Техническая характеристика».

8 После окончания регулировки зазоров запустить двигатель и прослушать его работу. Стуков в клапанном механизме не должно быть. В случае наличия характерного стука клапанов остановить двигатель и регулировку зазоров повторить. зазоров отвернуть гайку

9 Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.

Устройство форсунки двигателя ЯМЗ

Форсунка дизелей марки «ЯМЗ» состоит из корпуса, в котором имеется центральное отверстие под штангу и наклонный топливный канал; распылителя с тщательно обработанным осевым отверстием под иглу и топливных каналов. В нижней части распылителя имеются четыре сопла, кольцевая проточка и два глухих отверстия под штифты. Игла распылителя имеет цилиндрическую направляющую часть, конусные пояски в средней и нижней частях. Распылитель с иглой крепится к корпусу накидной гайкой. В верхней боковой части находится прилив с резьбовым отверстием под топливный штуцер с фильтрующей сеткой. В центральной верхней части имеется резьба под резьбовую втулку, в центральной части которой находится резьбовое отверстие под регулировочный винт с контргайкой. Нижняя часть винта является верхней опорной тарелкой под возвратную пружину иглы распылителя.

На штанге в верхней части крепится нижняя опорная тарелка пружины, в нижней части запрессован шарик для плотной посадки иглы на седло. Резьбовая втулка в верхней части закрыта колпач-ковой гайкой с резьбовым отверстием под дренажный трубопровод.Топливо подводится к форсунке через штуцер с сетчатым фильтром и поступает по наклонному каналу корпуса в кольцевую проточку распылителя. Затем топливо по трем каналам проходит в кольцевую полость (средней части распылителя), расположенную под утолщенной (с конусным пояском) частью иглы. Под действием топлива, поступающего в полость, игла поднимается, сжимая возвратную пружину. Сопла распылителя открываются, и топливо впрыскивается в камеру сгорания. После окончания впрыска давление топлива падает и под действием возвратной пружины игла плотно садится на седло в распылителе. Давление впрыска топлива регулируется регулировочным винтом с контргайкой в резьбовой втулке затяжкой возвратной пружины иглы распылителя. Топливо, просочившееся между иглой и распылителем, отводится дренажным трубопроводом в бак.
