Как поменять внутреннюю ручку на ваз 2114

Замена внутренней ручки

Если внутренняя ручка открывания двери ВАЗ 2115 сломана, то косметический ремонт невозможен. Для починки потребуется стандартный набор инструментов: несколько видов отверток, острый нож и ключ на 8. Менять деталь лучше, находясь в салоне. Алгоритм по замене детали:

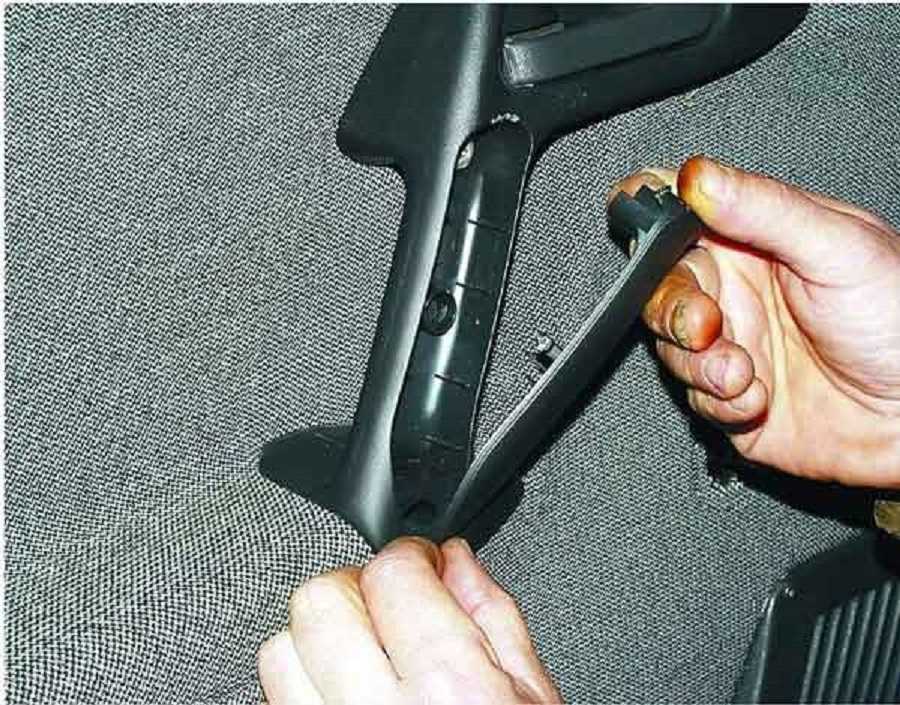

Снимается облицовка. Она поддевается тонким концом отвертки

Важно убрать все фрагменты декора.
Проводится демонтаж дверной карты.
Отсоединяется тяга.
Чтобы убрать остатки отломленного открывающего устройства, выкручиваются крепления.
Устанавливается новый элемент. Ее следует присоединить к тяге, а затем провести обратную сборку облицовочных элементов.

Причины неисправности

Причин неисправности ручки двери может быть несколько. Так, автомобилист может сам повредить элемент в процессе эксплуатации, или это могут сделать посторонние. Рассмотрим, основные причины, по которым изделие придется снимать:

ДТП. Это, пожалуй, самая распространенная причина. Так, повреждение двери будет поводом для того, чтобы снять ручку двери. Также, повреждение наружного элемента может привести к таким действиям.
Поломка ручки вследствие износа. Обычно, это поломка пластиковой части, обрыв вследствие частого открывания или чрезмерного давления с приложением грубой силы.
Действия третьих лиц, которые привели к поломке элемента.

Смена наружной ручки

Для демонтажа и установки нового прибора потребуется тот же комплект инструментов. Инструкция без сверления:

Раскручивается евроручка салона. Демонтируется обшивочная панель.

Снимается гайка рукояти, затем крепление, удерживающее внешний предмет.

С замыкающего механизма снимаются упорные тяги, уплотнители.
Происходит извлечение ручки из дверного отверстия. Для этого снимается гайка, рукоятка оттягивается в сторону.
Ниша двери и отверстия очищаются от пыли, грязи. Металлические места обрабатываются антикоррозийным средством и силиконом.

Перед тем как проводить сборку декоративной панели, рекомендуется проверть работоспособность устройства. Если есть недочеты, то проводится доработка и регулировка механизма.

Замена Внутренней Ручки Двери Ваз 2114

Замена всех дверных замков на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Во-первых, прежде чем начать, сначала снимите обшивку с двери автомобиля, где вы собираетесь заменить любой замок. удалить кожу от двери машины вы найдете «в этой статье»!

Замена внешней дверной ручки:

1) Сначала отсоедините оба стержня от внутренней ручки внешней ручки, чтобы сделать это:

1. Сначала открутите отвертку «спусковой крючок ручки двери», а затем отсоедините ее.

2. Затем отключите от внутренний замок, переключатель тяги «второй тяги» дверь».

Подробнее о расположении обеих тяговых кронштейнов внутреннего замка см. фото ниже!

2) Затем открутите одну внутреннюю стопорную гайку, который крепится внешняя ручка к двери автомобиля.

3) После откручивания внутренней гайки полностью открутите последнюю гайку, расположенную на краю двери, и удерживайте внешнюю ручку.

4) Затем снимите внешнюю ручку устройства для открывания дверей, вместе со стержнями из двери автомобиля.

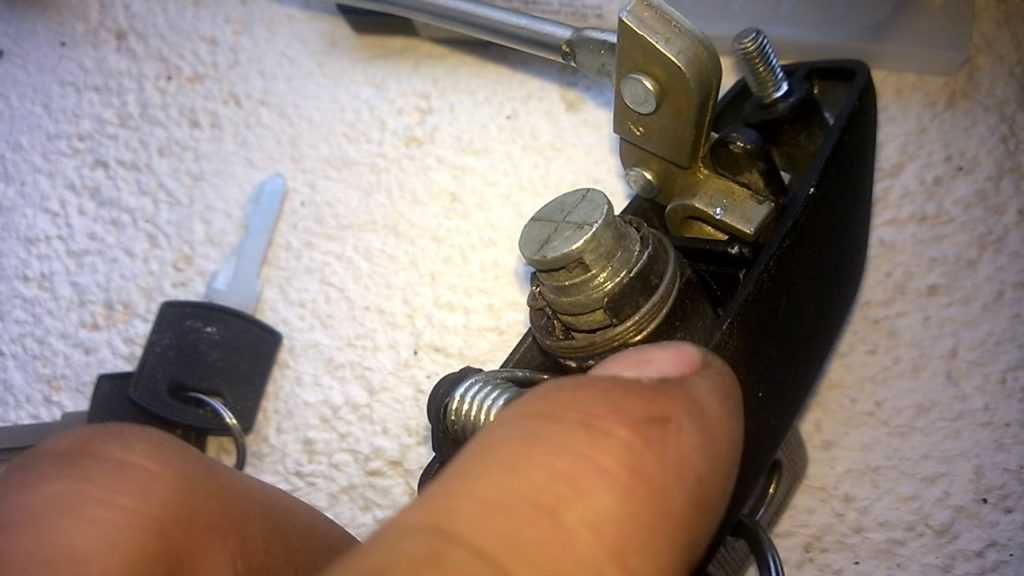

Замена цилиндра замка:

1) Сначала снимите внешнюю ручку с двери автомобиля, если она все еще снята с вас. (см. «Снятие внешней ручки»)

2) После снятия ручки с помощью шило или тонкой отвертки сдвиньте фиксирующий штифт, фиксатор фиксатора.

3) Затем снимите стопорный рычаг с задней части ручки.

4) Затем отвинтите внешнюю пружину руля с помощью отвертки.

5) Затем удалите его.

6) В конце операции вставьте ключ, чтобы открыть дверь для личинки, а затем выньте личинку из ручки.

и трахаться с ручки

мы нашли окно на сиденье водителя.

Замена внутренней дверной ручки

на машинеВАЗ 2115.

замена внешний и внутренний замок двери:

Замена внешнего дверного замка:

1) Чтобы снять внешний замок с двери автомобиля, прочитайте об этой отдельной статье, ранее опубликованной на нашем сайте, статья под названием: «Замена внешнего замка»

Замена замка внутренней двери:

1) Сначала удалите два винта, которые крепят внешний замок к двери автомобиля с помощью отвертки.

Чтобы удалить эти два винта, лучше всего использовать вращающуюся отвертку, но если у вас ее нет, используйте обычную отвертку! (Если вы не знаете об этой отвертке или не знаете, как ее использовать, см. Статью «Что такое ударная отвертка и как ее использовать?»)

2) Открутив винты, снимите внешний замок с автомобильной двери.

3) Затем удалите интерьер замок, внутри двери автомобиля.

4) После снятия внутреннего замка отсоедините его с помощью отвертки, шайбы, которая фиксирует «внутренний привод».

5) И после отсоединения шайбы, снимите «тянуть» внутренний диск из замка.

6) Затем снимите пластиковый фиксатор с «кнопки разблокировки замка исполнительного механизма», а затем извлеките шток из замка.

Замена дверной ручки:

1) Сначала открутите отвертку, оба винта, которые крепят устройство открывания двери к самой двери автомобиля.

2) Затем вставьте руку внутрь двери, затем снимите дверную ручку оттуда.

3) После снятия ручки с внутренней стороны двери отсоедините кабель питания, а затем снимите его с машины.

Замена замка:

1) В начале откручиваем молоток и центральную отвертку крепежный винт замок замка.

Если у вас нет вращающейся отвертки, в этом случае открутите центральный винт, чтобы зафиксировать замок с помощью обычной отвертки!

2) После откручивания винта снимите его с защелки.

3) Затем снимите тот же винт, что и центральный винт, еще два винта, фиксирующие защелку, а затем снимите защелку с кузова автомобиля.

Перед снятием защелки желательно обвести защелку, в которой установлена защелка, чтобы при повторной установке защелки регулировка замка двери не нарушалась!

1) Защелка, личинки, замки и все ручки установлены в обратном порядке!

Базис сборки и разборка передней двери Ваз 2113-2114-2115

Базис разборки и сборки передней двери в правильной последовательности

Инструкции по ремонту и замене деталей кузова ваз 2113 2115, этапы разборки и снятия дверей ваз 2114, порядок сборки и установки двери багажного отделения. Элементы кузова лада 2113, уход за кузовом лада 2115. Регулировка дверей, капота, бампера.

Стеклоподъемник передней двери
1 – ручка стеклоподъемника
2 – облицовка
3 – розетка
4 – прокладка
5 – механизм стеклоподъемника
6 – оболочка троса
7 – ролик
8 – стекло
9 – уплотнитель
10 – уплотнитель наружный
11 – уплотнитель внутренний
12 – обойма
13 – пластина крепления опускного стекла
14 – трос

Отожмите розетку 3 и сдвиньте до полного выхода облицовку 2 ручки 1 стеклоподъемника Снимите ручку и облицовку.

Внутренний вид передней двери
1 – кнопка выключения замка
2 – обивка двери
3 – ручка подлокотника
4 – внутренняя ручка двери
5 – наружное зеркало заднего вида
6 – болты крепления двери
7 – ограничитель открывания двери
8 – выключатель электростеклоподъемника
9 – карман обивки двери
10 – катафот
11 – наружный замок двери

Вывернув винты, снимите ручку подлокотника 3 и карман обивки двери. При помощи отвертки снимите облицовку внутренней ручки 4 двери. Выверните кнопку 1 выключения замка.Снимите ручку регулирования наружного зеркала 5 заднего вида, внутреннюю облицовку и, вывернув винты крепления, снимите зеркало.

Открутите винты крепления и снимите вниз направляющие желобки опускного стекла, затем отсоедините обойму 12 стекла от пластины 13, отверните гайки крепления стеклоподъемника, снимите его и выньте через верх опускное стекло.

Стеклоподъемник с электроприводом
1 – ролик
2 – оболочка троса
3 – опора стеклоподъемника
4 – механизм стеклоподъемника
5 – моторедуктор
6 – пластина крепления опускного стекла
7 – кронштейн крепления моторедуктора
8 – трос

Часть лада самара 2 комплектуется стеклоподъемниками с электроприводом.Подъем стекла осуществляется путем передачи крутящего момента от моторедуктора 5 механизму 4 стеклоподъемника и далее вертикальным перемещением троса 8 с закрепленной на нем пластиной 6 крепления опускного стекла.Перед разборкой двери ваз 2113 и последующим снятием стеклоподъемника необходимо отсоединить переключатель 8 от разъема моторедуктора 5. Снимите стеклоподъемник, выкрутите опоры 3 и отсоедините моторедуктор.

Замок передней правой двери
1 – поводок клавиши
2 – поводок выключателя замка
3 – тяга выключения
4 – тяга наружного привода
5 – клавиша
6 – кнопка выключения замка
7 – тяга кнопки выключения
8 и 17 – рычаги выключения
9 – наружная ручка двери
10 – кронштейн внутренней ручки
11 – внутренняя ручка двери
12 – облицовка внутренней ручки
13 – тяга внутреннего привода
14 – корпус внутреннего замка
15 – рычаг наружного привода
16 – промежуточный рычаг
18 – корпус наружного замка
19 – палец привода замка
20 – собачка
21 – фиксатор замка
22 – храповик
23 – винт крепления замка

Отсоедините от замка тяги 4, 7 и 13, наружной 9 и внутренней 11 ручек двери. Отверните две гайки крепления и снимите наружную ручку двери ваз 2114.

Крепление замков и ручек передней двери
1 – внутренняя ручка двери
2 – передняя дверь
3 – тяга внутреннего привода
4 – кнопка
5 – наружная ручка двери
6 – клавиша ручки
7 – личинка замка
8 – уплотнитель ручки
9 – тяга кнопки
10 – тяга наружного привода
11 – поводок выключателя замка
12 – тяга поводка выключателя замка
13 – палец фиксатора замка
14 – корпус фиксатора замка
15 – замок наружный
16 – замок внутренний
17 – тяга моторедуктора
18 – моторедуктор блокировки замка двери

В случае комплектации электроблокировкой замков дверей после снятия обивки двери отсоедините разъем моторедуктора 18 и тягу 17.Выверните винты и снимите замок 8. Выньте внутреннюю ручку двери в сборе с кронштейном 10, вывернув предварительно винты крепления.

Сборку двери выполните в обратном порядке. Для надежного крепления резьбу винтов замка и фиксатора смажьте герметиком типа УГ-9. Перед установкой обивки двери проверьте состояние держателей.

Крепление замков и ручек задней двери
1 – рычаг
2 – тяга кнопки
3 – кнопка
4 – тяга привода замка
5 – тяга внутреннего привода
6 – панель двери
7 – клавиша ручки
8 – корпус ручки двери
9 – поводок клавиши
10 – уплотнитель ручки
11 – тяга
12 – замок наружный
13 – палец фиксатора замка
14 – корпус фиксатора замка
15 – замок внутренний
16 – тяга моторедуктора
17 – моторедуктор блокировки замка двери
18 – ручка двери внутренняя

Разборку и сборку задней двери лада самара 2 производить аналогично передней.

Установка евроручек на Ваз 2114

Запорные механизмы, ручки и другие элементы автомобилей ВАЗ 2114, мягко говоря, имеют не слишком привлекательный дизайн. Один из таких примеров — стандартные ручки открывания дверей. К счастью на рынке запасных частей и авто аксессуаров можно подобрать и приобрести — евроручки на ваз 2114.

Чем же они отличаются от оригинальных спросите вы? Отличия есть, вот некоторые из них – плавная работа изделия, отличный внешний вид и более удобная конструкция.Кроме того, стоит отметить и более высокое качество материалов, из которых модифицированные ручки изготавливаются.

В результате чего они прослужат значительно дольше стоковых.

Разновидности

Сегодня на рынке авто товаров наиболее популярными изделиями являются: — евроручки рысь ваз 2114. Изделия данного производителя пользуются наибольшим спросом в России. Большой спрос обусловлен их стильной конструкцией, качеством применяемых материалов, безотказностью работы и проверенной долговечностью использования;

— Prosport. Немного уступают предыдущему бренду, но по своему по качеству значительно опережают стоковые изделия от АвтоВАЗа.

Установка евроручек на ваз 2114

Теперь разберем весь процесс самостоятельной замены.Для производства работ вам не понадобится, каких либо особых инструментов, подъемных механизмов или иных благоприятных условий. Все что нужно это:

плоская и крестообразная отвертка;
ключ на «8»;
запасные клипсы для крепления обшивки (могут пригодиться, в случае если вы повредите старые крепления);
пару часов свободного времени и чуточку терпения.

Итак, весь этап включает следующие шаги:

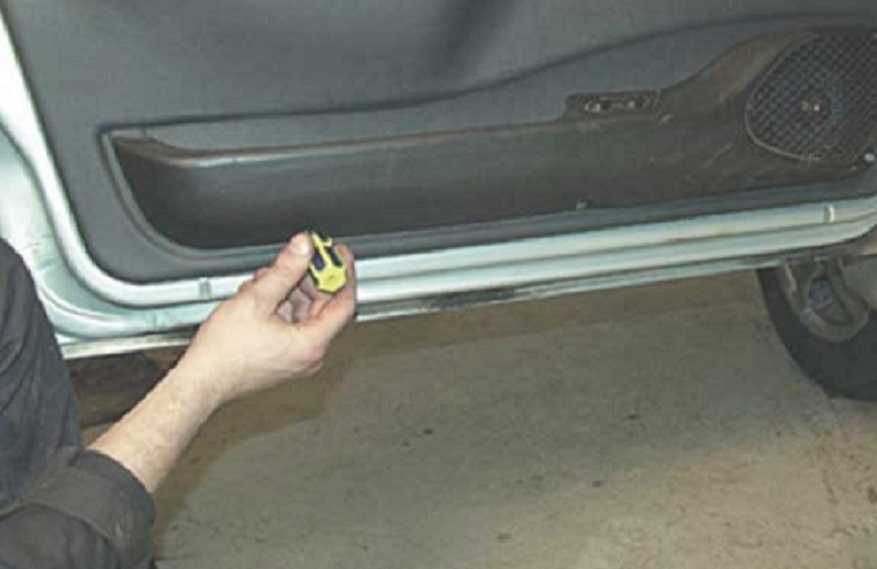

Первая, достаточно длительная и ответственная работа – снятие обшивки дверей. Для начала нам необходимо снять так называемую карту. Работу лучше начинать с передних дверей. Сначала при помощи крестовой отвертки вывинтите несколько саморезов по периметру нижней части двери (ниши для хранения). Для снятия обшивки потребуется отсоединить ручки стеклоподъемников, ручки открывания дверей

Разъедините контактные фишки. Обшивку старайтесь снимать осторожно, поэтапно отщелкивая клипсы от креплений, металла дверей. Случается, что некоторые клипсы повреждаются, потому заранее запасите их небольшое количество.
Теперь, когда карта двери снята, мы можем наблюдать все внутреннее пространство

Нас, конечно, интересует крепление ручки. Итак, берем обычный ключ на «8» и изнутри двери откручиваем гайку, при этом одновременно придерживаем ее рукой (чтобы она не упала во внутреннюю полость). Вторя гайка крепления, находится на самом краю двери, над запорным узлом. Как и в первом случае, откручиваем ее.
Далее необходимо скинуть две внутренние тяги от ручки.
С внешней стороны автомобиля потяните ручку двери на себя, при этом вращайте ее таким образом, чтобы тяги вышли из отверстия в металле.
Возьмите новое изделие и переставьте на него внутренне содержимое с заводских ручек (запорный механизм, личинка и тяги). Иногда определенные модели евро ручек комплектуются своими тягами.

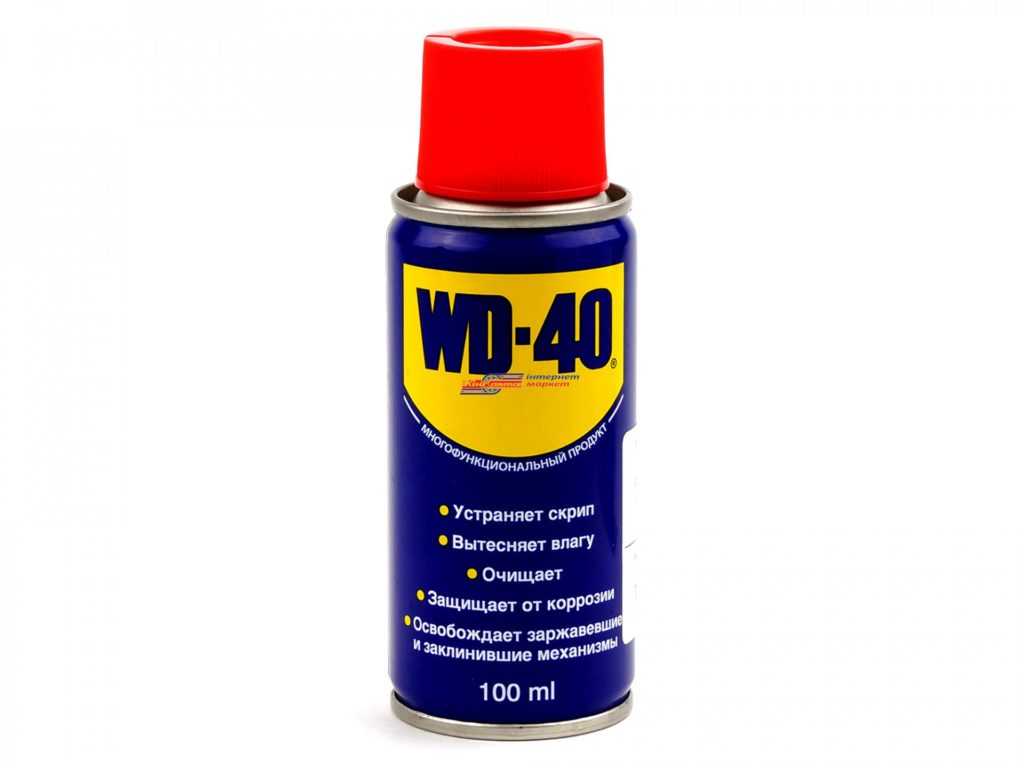

На этапе замены не будет лишним смазать внутренние части замка специальным средством. Помимо этого, места крепления ручек необходимо очистить от грязи или пыли.
Задние ручки поменять гораздо проще и быстрее (на них нет запорного механизма, личинки).
Установите все в обратной последовательности
При этом пред установкой карт на двери очень важно убедиться в работоспособности механизма. Проверьте каждую дверь в отдельности, открывание и закрывание должно производиться без нареканий.

Теперь вопрос о том, как поставить евроручки на ваз 2114 не вызовет у вас путаницы или каких-либо затруднений.

Как разобрать дверь ВАЗ 2114 и снять обшивку? Переднюю и заднюю своими руками – ЛЕГКО

Так как в нашей стране очень популярны автомобили ВАЗ, то мне часто приходят вопросы от автомобилистов по обслуживанию. Особенно от владельцев 2114, 2115 бывает и 2113! Почему то молодежь выбирает именно эти варианты. И зачастую очень часто, владельцы интересуются таким вопросом – как разобрать дверь или снять обшивку? Например — поставить акустику, отремонтировать стеклоподъемник или просто проклеить для улучшения шумоизоляции. Так как у меня также был ВАЗ 2114, и также разбирал переднюю и заднюю дверь, сегодня я хочу «накидать» небольшую инструкцию, которая вам поможет в этом вопросе …

Постараюсь ответить сразу на все вопросы, то есть снятие и передней и задней обшивок дверей. По сути, тут нет ничего сложного, главное четко выполнять все инструкции.

Про инструмент

Что нам понадобиться – это отвертки, желательно одну крестообразную, другую – прямую. Также купите «пистоны» для обшивки, они универсальные и подходят для всего семейства ВАЗ. Многие их называют еще «елочками».

Стоят они копейки, но ломаются на раз при разборе. Поэтому желательно их иметь, иначе дверь будет греметь. Все больше нам ничего не понадобиться.

Предлагаю начать с передней части.

Разбираем переднюю дверь

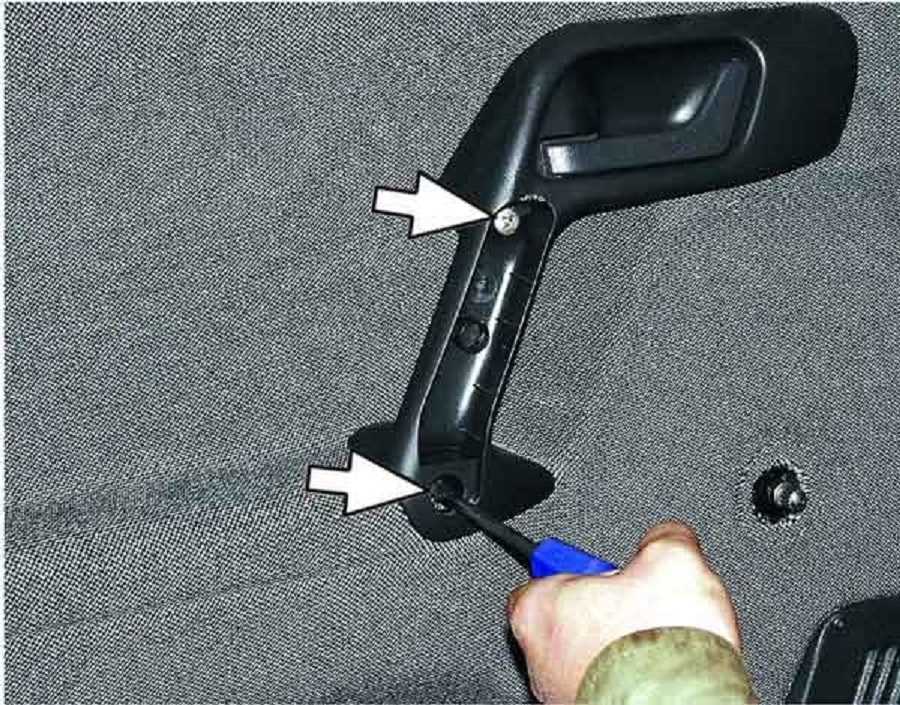

1) Для начала нам нужно снять основную рукоять, при помощи которой закрывается дверь. Отжимаем декоративную накладку отверткой, только аккуратно, не повредите. Далее откручиваем болты, всего их два и снимаем ручку.

2) Затем снимаем декоративную накладку ручки отпирания, знаете такой черный пластик, также его подцепляем отверткой и вытаскиваем, там две защелки будьте аккуратны.

3) Затем нужно снять нижнюю полку, в которую установлены кнопки стеклоподъемников, там два – три болта. Полка выходит вместе со шлейфом стеклоподъемника, отключаем их и убираем.

4) Далее, как правило идет динамик, крепится он на 2 – 4 болтах, если честно, то я видел и на одном. Откручиваем, там с завода идут крестообразные болты. Убираем.

5) В верхней части, выкручиваем «шпингалет» запирания, он просто выкручивается как болт.

6) Все снято, теперь нам нужно отсоединить саму обивку, тут немного посложнее. Можно потянуть за углы, а можно подцепить отверткой и тянуть на себя – главное не сломать, аккуратненько стараемся отделить. Если какие-то заклепки сломались (а это будет 100%), не переживаем мы же купили новые

НА этом «разбор» закончен, как видите, ничего сложного и это еще считается, что передняя часть сложная. Смотрим видео.

Сзади все намного легче.

Снимаем заднюю обшивку

Повторять основные моменты нет смысла, они практически идентичные.

Также разбирается ручка и убирается заглушка, верхний запорный «шпингалет». Вот только тут нет – полки и динамика.

Второй этап — сборка!

Перед тем как установить евроручку в дверь ВАЗ 2115, необходимо извлечь из старой ручки замок вместе с личинкой. Для этого снимаем тягу, которая крепится к личинке, затем аккуратно извлекаем стопорное кольцо личинки вместе с пружинкой. Устанавливаем ключ в замочную скважину и тянем на себя вместе с личинкой.
Производим очистку и смазку механизма, а также всех тяг и соединений, после чего устанавливаем резиновую прокладку, которая идет в комплекте с евроручкой и приступаем к сборке.

Перед финишной сборкой проверяем как работает ручка и замок, убеждаемся в том, что все собрано правильно и работает как надо.
Крепим ручку на болты и собираем все в обратной последовательности.

Как вы видите установка евроручек на «пятнашку» довольно простое занятие, которое под силу любому «домашнему» умельцу. Установив евроручки «Рысь» на ВАЗ 2115, позволяют улучшить внешний вид автомобиля, а также сделать открытие дверей более приятным.

Что такое евроручки

Заводские ручки открывания дверей на ваз 2114, не отличаются особым удобством или красивым дизайном. Евроручки отличная замена им. Называются они так, потому что идея дизайна и принципа работы была взята у западных автопроизводителей. Такие ручки уже давно используются на множестве автомобилей европейских марок.

Открывать с их помощью дверь очень просто, не нужно нажимать на рычажок под ручкой, как на заводском решении. Для открытия достаточно потянуть за саму ручку и механизм сработает, после этого она сама вернется в исходное положение.

Такой принцип работы позволяет евроручкам 2114 выглядеть достаточно привлекательно и минималистично. У них нет никаких выступающих элементов, кнопок на которые нужно нажимать и рычажков за которые нужно тянуть. В ручке установлена личинка замка (в евроручках ваз 2114 для передних дверей) и все, весь остальной механизм спрятан и с первого взгляда его обнаружить невозможно.

Чаще всего автолюбители отдают предпочтение евроручкам на ваз 2114 «Рысь». По сравнению с другими комплектами они покрашены в цвет кузова, имеют достаточно приятный внешний вид и достаточно надежны. Сам механизм работает без проблем более трех лет, а вот краска на них боится мойки под большим давлением и сдает позиции раньше, при частой мойке.

Так же евроручки «Рысь» могут быть представлены в двух комплектах на выбор, с маркировкой B1 и B2, означают они следующее:

B1 – в таком комплекте передние ручки не имеют личинок замков под ключ.
B2 – в коробке с этой маркировкой передние ручки лежат с личинками.

Выбор между ними каждый делает сам, кому-то нужен максимально красивый внешний вид, тогда ваш выбор — это коробка B1, отсутствие личинок замков дают более чистый лук, нет ямки и металлической блестящей части, за которую сразу же цепляется взгляд.

B2 обеспечивает большую надежность, если вдруг что-то случится с автосигнализаций или разрядится аккумулятор, доступ в машину можно будет получить с помощью ключа в отличии от версии B1, где в таком случае придется залазить в машину через багажник.

Снятие и установка наружной ручки двери на ВАЗ 2113, 2114 и 2115

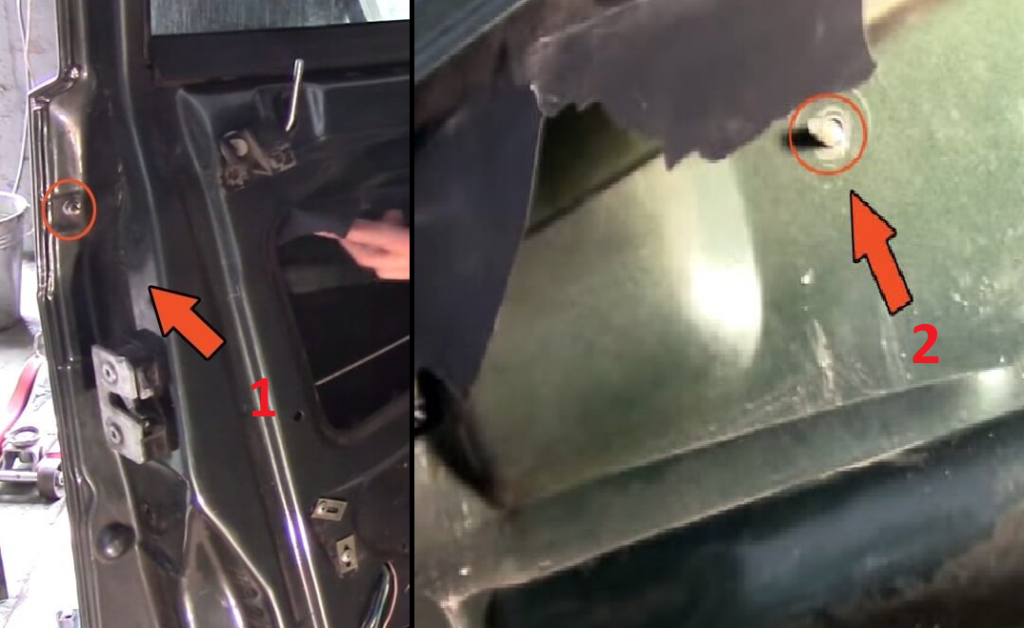

Первым делом необходимо снять обшивку двери. После этого открывается доступ к механизму замка и его тягам с внутренней стороны.

Теперь откручиваем изнутри одну гайку крепления ручки, что и показано на фото ниже.

Вторая гайка находится с наружной стороны:

С наружной стороны немного отводим ручку в сторону, как показано наглядно:

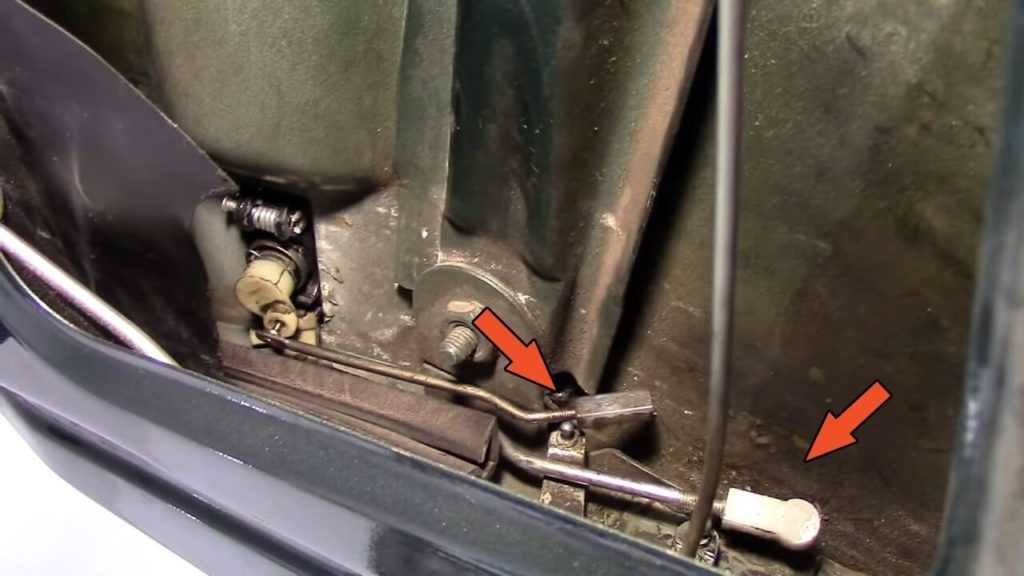

И далее необходимо с внутренней стороны отсоединить две тяги от механизма ручки ВАЗ 2114-2115. Сделать это можно при помощи плоской отвертки, и чем она будет короче, тем удобнее все это делается.

Тяги сидят на шарнирах, поэтому придется приложить среднее усилие, чтобы разъединить их с механизмом замка. После чего можно окончательно вынимать ручку и производить ее замену на новую

Стоит отметить, что цена новой заводской ручки для передних дверей составляет в районе 300 рублей, а вот задние можно купить немного подешевле — от 200 рублей за штуку. Установка происходит в порядке, обратном снятию.

Как заменить внутреннюю ручку двери ваз 2114

Вот собственно что случилось. Дернул — а она осталась в руке. (Фото 1) В интернете есть несколько видео и просто текста о том, как заменить эту ручку. Но, по сути, там и читать ненадо, все и так ясно, за исключением… Сейчас попробую поэтапно, для чайников, рассказать как заменить внутреннюю ручку ваз 2113-15. Нам понадобится 2 отвертки (крестовая и плоская) и много терпения.

Фото 2. Первый шаг — нам необходимо снять с двери все, что нам мешает снять дверную карту. А именно это рукоятка (2 болта крестовых), защёлка двери (в кадр не попала, сверху которая дверь блокирует) и пластмасска между картой и самой ручкой, которую мы меняем.

Фото 3. После, мы снимаем саму карту и нашу поломанную ручку и видим картину на фото. Это крючок, в который нам необходимо вдеть нашу новую ручку (фото 4). В принципе, когда будете снимать старую ручку, вы принцип поймёте. И тут, запасаемся терпением, и наощупь вставляем крючок в отверстие в нашей ручке открывания. Лично у меня ушло пол дня)

Фото 5. Поставили и прикрутили ручку. Она крепится на двух болтах. Начинаем собирать все обратно.

Фото 6. Поставили дверную карту.

Фото 7. Поставили все запчасти на место)

Собственно в результате все работает, дверь открывается !)

Конструкция наружных ручек дверей на автомобилях ВАЗ 2113, 2114 и 2115 достаточно надежна, если рассматривать именно ручки старого образца. А вот с новыми, так называемыми евро-ручками бывают частенько проблемы. Но в данной статье мы рассмотрим именно на примере автомобилей старого образца замену наружных ручек.

Для того, чтобы произвести данный ремонт своими руками, понадобится инструмент следующего типа:

головка на 8 мм
удлинитель
трещоточная рукоятка или вороток
отвертка коротка плоская

Несмотря на довольно обширный ассортимент евроручек, подходящих на ВАЗ 2114, отечественные владельцы «четырнадцатой» больше всего предпочитают использовать комплекты «Рысь». Это качественные, надежные изделия, обладающие превосходным дизайном, плавностью линий, обтекаемостью, великолепным удобством хвата.

Ручки Рысь

Плюс, разумеется, большую роль в популярности аксессуаров играет качество. Здесь предъявить какие-либо претензии к евроручкам Рысь для автомобиля ВАЗ 2114 не представляется возможным.

Замена внутренней ручки двери ВАЗ 2114, 2115

Если на автомобиле ВАЗ 2114, 2115 присутствует отломанная или оторванная внутренняя ручка двери, выполните замену ручки. Процедура довольно простая, но только при условии правильного выполнения всех действий.

Почему ручки ломаются?

Практика показывает, что дверная ручка внутри ВАЗа модели 2114 и 2115 чаще всего выходит из строя по следующим причинам:

Слишком большое усилие, приложенное человеком при открывании двери. Несмотря на то что деталь имеет хороший запас прочности, она не сможет выдержать усилия любого человека.
Авария. Пожалуй, основная причина выхода из строя. Если дверь повреждена, рукоять придется заменить в обязательном порядке.
Выход из строя наружного манипулятора открывания дверей. Из-за этого, опять-таки, пассажирам приходится прикладывать большие усилия для открывания.
Износ. Ломается пластиковая часть либо появляется обрыв в результате постоянного открывания.

На ВАЗе 2109 новая ручка от дверей подбирается очень просто. Конструкция имеет единую схему, поэтому достаточно воспользоваться стандартным артикулом завода-производителя.

Что нужно делать для замены?

Перед тем как приступить к работе с внутренней дверной ручкой, для замены посмотрите видео ниже. Мастер не только показывает последовательность выполнения работ, но и дает ценные советы, способные избавить вас от лишней траты времени и усилий.

Итак, при наличии сломанной ручки двери внутри автомобиля полную замену надо выполнять в следующей последовательности.

Избавьтесь от облицовки рукояти, аккуратно используя для этого обычную отвертку.
Снимите дверную карту.
В ручке присутствует проводная тяга — ее надо отсоединить.
Снимите рукоятку, предварительно убрав крепление.
Установите новую деталь на штатное место.

Сумев заменить на новую внутреннюю ручку, можно переходить к сборке. Процедура выполняется в обратном порядке, она не является сложной. В некоторых случаях можно параллельно приступить к демонтажу и замене внешнего «открывателя», если старая не устраивает по определенным причинам.

Опять-таки, если вы не до конца понимаете, где находятся те или иные детали, посмотрите видео по замене внутренней ручки двери ВАЗ 2114, 2115. По мере необходимости — промотайте его назад несколько раз, чтобы полностью разобраться во всех тонкостях. Хотя в большинстве случаев зрителям хватает один раз увидеть всю процедуру, чтобы приступить к самостоятельной замене.

Как и в случае с внутренней, так и внешней ручкой демонтаж не потребует применения массы усилий. Все, что нужно — предварительно ознакомиться с технической документацией или открыть наши видеоматериалы.

Как снять внутренний замок двери

Замена внутренней личинки замка двери ВАЗ-2114 и 2113 может быть выполнена быстро и качественно даже вне СТО. Тем, кто решил заменить устройство на модели 2115, следует учесть, что кузов «пятнашек» несколько отличается от 14 и 13 моделей.

Для работы потребуются:

Антикоррозийная аэрозоль WD-40.
Рожковый ключ на «8».
Крестообразная и плоская отвертки.
Комплект новых личинок и пружин (продаются отдельно).

Прежде чем поменять деталь, придется разобрать дверь, чтобы извлечь старый механизм.

Антикоррозийная аэрозоль WD-40

Опытные автолюбители рекомендуют фиксировать весь процесс на телефон. Имеет смысл делать поэтапные фотографии разборки двери: это поможет быстро и без потерь собрать ее обратно, когда новая личинка будет установлена.

Процесс разборки:

Нужно открутить три самореза, расположенных в нижней части накладки двери. Поможет крестообразная отвертка.

Откручиваем саморезы в нижней части накладки двери

После снятия накладки нужно извлечь переключатель спускового стекла, снять колодку проводов и отключить их от переключателя.
Далее с помощью отвертки необходимо извлечь заглушку из ручки подлокотника.

Извлекаем заглушку из ручки подлокотника

Крестообразной отверткой нужно отвинтить два винта, что установлены в креплении ручки, после чего снять облицовку двери.

Откручиваем винты крепления ручки

В карте двери установлена панель, из которой необходимо извлечь 6 пистонов.
Наружное крепление, расположенное в ручке, имеет пару гаек. Их нужно открутить с помощью ключа на «8».

Гайки крепления наружной ручки замка

Отпорный механизм подключен к внутреннему замку тяги и выключателю замка наружной ручки — его необходимо отсоединить от них.

Отпорный механизм отсоединяем от внутреннего замка тяги и выключателя замка наружной ручки

Далее нужно извлечь полностью наружную ручку устройства и из наконечника тяги вытащить штифт.
Теперь надо снять пластмассовый наконечник тяги, расположенный в цилиндре.
Снять стопорную пружину.

Снимаем стопорную пружину

Извлечь старую личинку замка с установленным в ней ключом.

Как поменять и заменить ручку двери на ВАЗ-2114: фото и видео

Неоднократно владельцы ВАЗ-2114 сталкивались с проблемой замены дверной ручки. Этот процесс достаточно простой, но часто в нем путаются, и по незнанию повреждают сам элемент или соседнее. Статья расскажет, как заменить ручку двери снаружи без особых усилий.

Видео о замене внутренней ручке задней двери (осторожно мат):

Процесс замены внутренней ручки двери на ВАЗ-2114

Одной из самых простых операций становится замена ручки двери с внутренней стороны. Так, автомобилисты зачастую сами догадаются, что необходимо сделать.

Отломанная внутренняя ручка двери.

Но, все же распишем полный технический процесс замены:

Поддев и потянув отверткой, снимаем облицовку ручки двери.
Снимаем все элементы в том числе и облицовку ручки.
Следующим этапом становится демонтаж дверной карты. Без этой операции замену не удастся провести, особенно когда рукоятка сломалась.
Снимаем дверную карту.
Отсоединяем проводную тягу ручки.
Отсоединяем тяги привода от ручка.
Демонтируем ручку, убрав крепление, и устанавливаем новую.
Устанавливаем новую ручку и присоединяем тяги.
Проводим обратную сборку.Устанавливаем облицовку ручки в карту

Процесс замены наружной ручки двери

Многие автолюбители долго думают, как подойти к процессу замены, но все намного проще, чем кажется на первый взгляд. Для определения метода крепления достаточно заглянуть в техническую документацию, где четко видно, что ручка двери крепится внутри.

На основании этого можно логически догадаться, что для того, чтобы снять наружную ручку двери, необходим демонтаж обшивки двери. Далее, процесс пойдет по накатанной:

Когда обшивка демонтирована, снимаем с замка ручки упорные тяги.
Снимаем упорные тяги ручки двери с каркаса
Демонтируем винты крепления наружной ручки и вытягиваем ее.
Выкручиваем винты крепления тяг
Стоит помнить, что также с ручкой необходимо демонтировать резиновые уплотнители, которые находятся под ней.
Открутив крепления снимаем ручку
Сборка, соответственно проводится в обратном порядке.

Выбор ручки

Общий вид наружных дверных ручек

Выбор ручки достаточно простой, если не брать евроручки. Все запасные части такого характера производятся только заводом изготовителем, а точнее АвтоВАЗом. Итак, рассмотрим артикулы:

2109-6105180 – оригинальный каталожный номер внутренней ручки двери.
2108-6105177 – артикул наружной ручки двери.

Причины неисправности

ДТП. Это, пожалуй, самая распространенная причина. Так, повреждение двери будет поводом для того, чтобы снять ручку двери. Также, повреждение наружного элемента может привести к таким действиям.
Поломка ручки вследствие износа. Обычно, это поломка пластиковой части, обрыв вследствие частого открывания или чрезмерного давления с приложением грубой силы.
Действия третьих лиц, которые привели к поломке элемента.

Выводы

Демонтировать дверную ручку на ВАЗ-2114 достаточно просто, как внутреннюю, так и наружную. Многие автомобилисты ломают голову, как правильно это сделать, а достаточно заглянуть в техническую документацию или открыть интернет.

Замена внутренней ручки двери ВАЗ 2114, 2115

Почему ручки ломаются?

Слишком большое усилие, приложенное человеком при открывании двери. Несмотря на то что деталь имеет хороший запас прочности, она не сможет выдержать усилия любого человека.
Авария. Пожалуй, основная причина выхода из строя. Если дверь повреждена, рукоять придется заменить в обязательном порядке.
Выход из строя наружного манипулятора открывания дверей. Из-за этого, опять-таки, пассажирам приходится прикладывать большие усилия для открывания.
Износ. Ломается пластиковая часть либо появляется обрыв в результате постоянного открывания.

Что нужно делать для замены?

Избавьтесь от облицовки рукояти, аккуратно используя для этого обычную отвертку.
Снимите дверную карту.
В ручке присутствует проводная тяга — ее надо отсоединить.
Снимите рукоятку, предварительно убрав крепление.
Установите новую деталь на штатное место.
