Если не показывает температуру двигателя ваз 2109

Инструкция по замене

Заменить ДТОЖ на ВАЗ-2109 (инжектор) достаточно просто, все можно сделать своими руками, необходимо выполнить следующий алгоритм действий:

Сначала следует провести проверку предохранителей. Если они перегорели, то именно из-за них ДТОЖ показывает неправильные значения. Если предохранители не перегорели, нужно переходить к следующему шагу.
Необходимо дождаться охлаждения двигателя. Затем требуется слить жидкость из охладительной системы.
Далее нужно отключить все провода, идущие к ДТОЖ.
Используя торцевую головку, выкрутить терморегулятор и вынуть его из отверстия, находящегося в патрубке.
С помощью тряпки и очистителя нужно обработать отверстие, куда крепится ДТОЖ. Если обработку не проводить, то вновь могут возникнуть перепады температуры.
Далее нужно поставить новый датчик и подключить к нему проводник.
Залить в радиатор тосол.
Проверить работу двигателя.

Терморегулятор на ВАЗ-2109 можно поменять самостоятельно, не прибегая к помощи специалистов. В основном, неполадки происходят из-за обрыва провода или плохого контакта. Первый признак поломки — хаотичное включение вентилятора.

Испытание на работоспособность

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
Отсоедините от термоэлемента колодку с проводами.
Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

мультиметр или другой прибор, способный мерить сопротивление цепи;
небольшая емкость для воды (можно обычный стакан);
термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Варианты тюнинга панели

Если вы решили произвести тюнинг панели приборов, то вероятнее всего, вам будет интересно узнать, какие существуют варианты для его проведения. Тюнинговый щиток, как известно, радует водительский глаз, поэтому данный вопрос актуален для многих автовладельцев.

Демонтаж щитка

Чтобы осуществить тюнинг приборной панели, для начала нужно произвести снятие самой приборки.

Для этого необходимо только отсоединить восемь креплений, чтобы сделать это, можно использовать обычный нож:

сначала отсоединяются крепления с водительской стороны;
затем нужно разжать фиксаторы, расположенные там же, сверху;
после этого можно отсоединить среднюю часть приборки;
сама панель демонтируется (автор видео — Артем Воливач).

Улучшение и замена подсветки

Чтобы произвести на ВАЗ 2109 тюнинг подсветки, источники освещения после снятия надо заменить, при этом желательно использовать диодные лампочки, а при необходимости можно доработать и саму шкалу.

Процедура тюнинга включает в себя следующие этапы:

Сначала произведите демонтаж стандартной вставки, где расположены шкалы. Снимите все стрелки и отложите их в сторону, после чего в новых накладках проделайте соответствующие отверстия для них. Чтобы стрелки не залипали при работе приборов, отверстия можно сделать более широкими.
Далее, вам нужно извлечь все штатные источники освещения — просто демонтируйте всю схему и вместо старых лампочек установите диодные устройства. При монтаже новых источников соблюдайте полярность, поскольку если она будет спутана, то это приведет к неработоспособности приборки в целом.
Когда лампы будут установлены, можно начинать доработку шкал. Возьмите новые накладки и, используя флуоресцентную краску или маркер, разрисуйте цифры на шкалах

Такой маркер или краска потребуются для того, чтобы при диодном освещении приборки цифры светились более ярко и выделялись.
После того, как тюнинг подсветки будет завершен, нужно будет осторожно произвести монтаж схемы, а сверху нее установить новые накладки. При монтаже будьте аккуратны, чтобы не повредить элементы щитка.

Читать дальше: Замена стоек стабилизатора шевроле лачетти

Расположение

Чтобы отремонтировать или поменять датчик температуры ОЖ, первым делом необходимо знать о его расположении.

В автомобилях ВАЗ 2109 ДТОЖ располагается между термостатом и головкой блока цилиндров. Устройство имеет два контакта, один из которых служит для показаний ЭБУ, а второй обеспечивает включение вентилятора.

Стоит также отметить, что возле ДТОЖ располагается одноконтактный датчик, которые достаточно часто путают между собой.

Основная функция ДТОЖ заключается в охлаждении жидкости. Чем холоднее она будет, тем богаче окажется поступаемая в двигатель топливовоздушная смесь.

Расположение

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Статья в тему: Правильный выбор АКБ для ВАЗ 2114

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Датчик температуры Ваз 2109

Если Вы обратили внимание на то, что указатель температуры охлаждающей жидкости показывает некорректное значение, то существует необходимость его проверки. Датчик температуры охлаждающей жидкости предназначен для контроля температуры двигателя

Конечно, на работу системы охлаждения у данного автомобиля этот датчик никак не влияет. На работу системы охлаждения влияет термостат и датчик на радиаторе, который включает вентилятор охлаждения радиатора при температуре охлаждающей жидкости более 90 градусов. Датчик температуры охлаждающей жидкости предназначен только для индикации температуры двигателя на панели приборов девятки

Однако, это тоже важно, Вы как водитель должны знать температуру двигателя

Датчик температуры

Датчик температуры охлаждающей жидкости представляет собой термосопротивление, то есть электрический элемент, который меняет свое сопротивление в зависимости от температуры. В руководстве по эксплуатации машины написано, что для проверки датчика температуры охлаждающей жидкости его необходимо снять, потом опустить в стакан с водой известной температуры и измерять его сопротивление. Как всегда разработчики пошли самым сложным путем: чтобы достать датчик из двигателя необходимо слить тосол до уровня датчика (а это сделать не очень то и просто,учитывая,что придется снимать какой-нибудь шланг для слива), идти куда-то греть воду проверять потом идти обратно к машине, вкручивать датчик на место и снова заливать охлаждающую жидкость.

Можно сделать гораздо проще: взять три резистора — один 600 Ом, второй 160 Ом, третий 100 Ом. Эти резисторы и будут у нас имитировать датчик температуры. Открываем капот, снимаем фишку с датчика температуры и подносим её к аккумулятору. Резистор 600 Ом одним концом вставляем в массу аккумулятора, на другой конец насаживаем фишку датчика.

Проверяем датчик температуры Ваз 2109

Идем в салон и включаем зажигание — стрелка указателя температуры должна показать около 50 градусов.

Смотрим показания указателя температуры

Затем вместо резистора 600 Ом вставляем резистор 160 Ом — стрелка указателя температуры должна показывать 90 градусов.

Проверка датчика температуры

Смотрим показания указателя температуры

На третьем резисторе номинала 100 Ом стрелка указателя температуры должна показывать больше 100 градусов. Если при подключении резисторов и их смене указатель температуры показывает приведенные выше значения (могут немного отличаться) — значит провод от датчика к указателю, и сам указатель исправны

Обратите внимание,если при езде на автомобиле более 10 минут, то есть на наверняка прогретом двигателе, но указатель не показывает температуру — значит у Вас действительно неисправен датчик температуры и его необходимо заменить, стоит он недорого, порядка 2-3 $ и продается в любом автомагазине. Если же Вы подключаете резисторы между массой и разъемом датчика, и при включенном зажигании стрелка мертво стоит на месте — то дело тут не в датчике

Необходимо проверить провод от датчика к указателю и сам указатель температуры.

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Система охлаждения ВАЗ 2109

Жидкостная система охлаждения двигателя автомобиля ВАЗ 2109 инжектор — это система замкнутого типа с принудительной циркуляцией охлаждающей жидкости (ОЖ). Система состоит из следующих агрегатов:

Работа вентилятора критически важна в жаркое время года при замедленном движении в пробке. В этих условиях особенно вероятен перегрев мотора и, соответственно, необходимо качественное функционирование вентилятора. Охлаждающий поток воздуха должен исправно подаваться на радиатор. Если не работает вентилятор охлаждения ВАЗ 2109 инжектор, то возможно «закипание» системы охлаждения.

Замена

Заменить ДТОЖ своими руками на инжекторном ВАЗ 2109 не сложно. Следуйте пошаговой инструкции, чтобы решить возникшие проблемы.

Снятие устройства

Первым делом проверьте состояние предохранителей. Не редко они перегорают, что становится причиной отказа в работе датчика температуры охлаждающей жидкости.
Дождитесь, пока автомобиль полностью остынет. Проводить замену ДТОЖ на горячем двигателе ни в коем случае нельзя.
Отключите провода, идущие на ваш ДТОЖ. Только делать это нужно в ситуации, когда при включении зажигания стрелка показателя температуры начинает резко поднимается вверх и порой доходит до максимального уровня.
Если же изменений со стрелкой не происходит, виной всему не сам датчик, а провод, идущий к нему.
Если при включении зажигания стрелка начинает опускаться, датчик температуры ОЖ вышел из строя и нуждается в замене.
Снимать половину агрегатов, чтобы добраться до ДТОЖ, не приходится. Доступ к устройству свободный, проблем возникать не должно.
Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять тосол на новый, если в этом есть необходимость. Если же охлаждающая жидкость свежая, для слива используйте чистую емкость.
Отключите проводку от датчика.
С помощью торцевой головки выкрутите регулятор, чтобы его без проблем снять рукой.
Зачистите место посадки устройства. Так обычно накапливается приличное количество грязи, пыли, которые могут стать причиной некорректной работы нового датчика температуры тосола.
Для очистки воспользуйтесь любой ветошью, которая не оставляет после себя ворс, нитки.
Обработайте гнездо обезжиривателем.
Вставьте новый регулятор. Ошибка многих заключается в том, что якобы для повышения надежности установки они уплотняют датчик герметиком. Делать этого не стоит, поскольку так ДТОЖ может работать только хуже.
Верните на место питающий провод. Только если проверка показала, что в нем есть обрыв или он поврежден, провод лучше сразу заменить. Ремонтировать его изолентой не советуем.
Залейте охлаждающую жидкость обратно в систему. Даже если вы меняли ОЖ пару месяцев назад, лучше заодно заменить ее на свежую. Хуже от этого точно не будет.
Запустите мотор, проверьте в действии новый датчик ТОЖ.

Самостоятельная замена ДТОЖ — процесс достаточно простой. Вам не придется тратить деньги на услуги автосервиса, плюс получите необходимый опыт по ремонту автомобиля своими собственными руками.

Загрузка …

Советы для автомобилистов

Щитков приборов устанавливаемых, на автомобиле ВАЗ 2109, может быть как минимум три варианта. Первая комбинация щитка приборов ставится на тех «девятках», где стоит низкая передняя панель. Вторая комбинация щитка приборов ставиться на «девятках» с высокой передней панелью. И последняя третья комбинация щитка приборов, которая уже является электронной, устанавливается на «девятках» с «европанелью».

На щитках приборов, которые ставятся на низкую панель, в автомобилях ВАЗ-2109, варианта, с полным отказом в работе всего щитка приборов, скорее всего не будет. Так как на этих щитках, спидометр и эконометр, имеют механический привод, и вероятность того что они откажут совместно с электрическими приборами и сигнальными лампами, очень мала. На щитке приборов с высокой панелью эконометр отсутствует, но спидометр также имеет механический тросовой привод.

Если все электрические приборы и контрольные лампы на всех трёх вариантах щитков перестали работать, то в первую очередь необходимо открыть капот, затем отстегнуть крышку монтажного блока и посмотреть, цел ли предохранитель, через который идёт питание на щиток приборов. Маркировка предохранителей находится на внутренней части крышки монтажного блока. В зависимости от того, какого года выпуска автомобиль и какая комбинация приборов на нём стоит, проверять нужно предохранитель обозначенный как F5 или F16.

Если предохранитель цел и контакты его не окислены, то дальше нужно посмотреть поступает ли питание на щиток приборов. Сделать это можно с помощью контрольной лампы при включенном зажигании. Отсоединяете разъём Х4 на монтажном блоке и на контакте № 3 проверяете есть ли напряжение. Дело в том, что монтажный блок на девятках будет во время дождя всегда мокрым, не зря это место водители называют болотом, и из-за этого часто происходит окисление контактов в колодках, что приводит к отказам в работе электрики. Иногда окисляются не только контакты, но и плата монтажного блока.

Если водителю, в выше перечисленных местах, найти неисправность не удалось, придётся снимать щиток приборов и проверять состояние контактов в двух колодках, а также надёжность соединения массового провода, но это уже более кропотливая работа.

Датчик

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Статья в тему: Фаркоп на ВАЗ 2110: делаем и устанавливаем своими руками

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Проверка и замена ДТОЖ

Есть несколько вариантов диагностики устройства — первый:

Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.

Таблица соответствия температуры и сопротивления

Второй способ диагностики:

Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

Как произвести замену своими силами:

В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.

Загрузка …

Снятие приборной панели ваз 2109

Ознакомившись со схемой высокой панели приборов у ВАЗ 2109, многие наверняка задумаются над вопросом ее снятия.

Причин для того, чтобы выполнить демонтаж панели, более чем достаточно:

Ремонт, модернизация системы отопления;
Кузовной ремонт;
Замена старой панели на новую;
Покраска автомобиля;
Шумоизоляция кузова и пр.

Процесс демонтажа

Нельзя сказать, что снятие панели — процесс сложный. Основная проблема заключается во времени, которое необходимо затратить на работу. Задача требует сосредоточенности и повышенного внимания, чтобы демонтировать все элементы, приборы, накладки.

Процесс выглядит следующим образом.

Снимите сам руль, иначе во время демонтажа панели он будет вам серьезно мешать.
Вытяните на себя подсос карбюратора. У инжекторных двигателей такого элемента нет. Затем снимите с тяги привода ручку, выполненную из пластика.
Далее снимается декоративная накладка консоли. Для этого достаточно открутить по бокам два крепежных винта.
Демонтируйте пепельницу, удалите со своего посадочного места прикуриватель.
Снимите ручку, которая отвечает за обороты электромотора вентилятора.
Подденьте отверткой рычаги привода отопителя салона, что позволит снять и эти декоративные элементы.
Отключите колодку с проводами от переключателя режимов вентилятора печки.
Демонтируйте с контактов два питающих провода лампочки подсветки панели управления печкой.
Теперь вам потребуется избавиться от нескольких декоративных ручек управления — гидрокорректора фар, регулятора подсветки приборов.
Следующий шаг — демонтаж самого гидрокорректора и регулятора освещения. Вам потребуется торцевой ключ, подходящий по диаметру под используемые крепежные гайки. Открутив, протолкните их внутрь. Чуть позже вы сможете их извлечь наружу.
Слева и справа снимаются воздушные дефлекторы обогрева боковых окон.
Здесь же с помощью крестовой отвертки нужно открутить с каждой стороны по одному крепежному винту, которые удерживают верхние накладки панели.
Демонтируйте переключатель наружного света па приборной панели. Чтобы это сделать, нужно аккуратно плоской отверткой поддеть переключатель и вытащить его наружу. Резко не тяните, поскольку переключатель ограничен длиной используемых проводов. От переключателя отключите питающую колодку с проводами и отставьте в сторону. Колодку пока можно протолкнуть внутрь панели.
Если у вас имеется аудиосистема, снимите магнитолу. Теперь извлеките стандартное гнездо от радиоприемника. Разумеется, если оно у вас осталось.
Открутите центральный крепеж от накладки панели.
Приступаем с снятию накладки приборной панели. Перед этим обязательно отщелкните имеющиеся под приборной доской защелки. Делается это парой плоских отверток. Инструменты вставьте по краям и придавите. Выполняя движения вверх, панель приподнимается и потом полноценно снимается.
Накладка демонтирована, но это только половина дела. Далее вы без проблем можете отключить питающую проводку от прикуривателя и лампы подсветки прикуривателя.
Так же без особых сложностей отключаются провода от аварийного сигнала и лампы подсветки аварийки.
Обязательно не забудьте снять декоративную накладку с переднего динамика и выключателя обогрева стекла, плюс накладку выключателя задней противотуманной оптики. Если динамик у вас также имеется, его потребуется демонтировать.
Просуньте руку в отверстие, имеющееся под динамиком, чтобы отключить колодку с проводкой от переключателя противотуманок и обогрева заднего стекла.

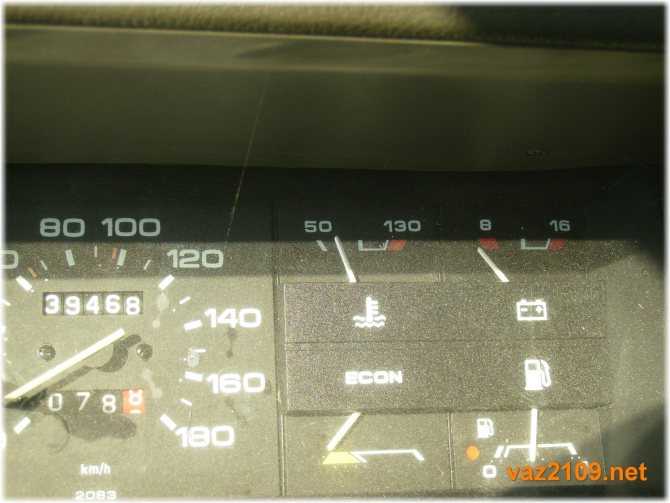

Комбинация приборов удерживается на панели двумя крепежными винтами, которые следует открутить. Потяните ее на себя, открутите гайку и выньте гибкий трос привода от спидометра.
Все, колодку с проводкой от комбинации приборов можно отсоединить и убрать пока в сторонку.
Аналогично сделайте с замком зажигания — отключите колодку с проводами, снимите с разъема провод массы релюшки зажигания.
Здесь же в непосредственной близости вы увидите провод от контрольной лампы воздушной заслонки. Но только у карбюраторного ВАЗ 2109. Инжекторные версии этим проводом не оснащаются.
С каждой стороны панель открутите по одному нижнему крепежному винту.
Рассоедините питающую проводку подсветки бардачка.
Открутите крепежи панели отопителя и отведите ее вниз. Так панель не будет вам мешать.
Демонтируйте крепежные элементы направляющей тяги печки салона.
Открутите все оставшиеся боковые верхние и центральные крепежи, после чего панель наконец-то можно будет полностью снять.

Один из многих винтов
