Меняем ремень генератора на митсубиси лансер 10 с двигателем 1.5

Симптомы для замены

Рекомендуется периодически проверять ремень на предмет видимых повреждений.

Замену нужно производить каждые 90 000 пробега или по мере износа. так гласит регламент, мы рекомендуем не затягивать, и уже на 60 000 км «обновить ремень».

Характерными признаками для замены ремня генератора являются:

  • доносящийся из-под капота стук или свист;
  • скрежет или скрип привода;
  • на приборной панели загорелась лампочка заряда аккумуляторной батареи;
  • двигатель невозможно запустить.

Неприятные звуки

Посторонние звуки могут служить признаками износа роликов. На фото новый натяжной ролик и старый после пробега в 70 000 км.

  • Неприятные звуки ремень может издавать при попадании на него или на вал масла или охлаждающей жидкости. Визг происходит из-за проскальзывания его по валу. Для решения проблемы ремень нужно снять и протереть чистой ветошью, смоченной в бензине.
  • Послабление ремня также приводит к свисту, для устранения причины его необходимо подтянуть.
  • Свистящие звуки могут создаваться при попадании ремня мимо линии шкива, даже небольшое смещения приведёт к быстрому износу. Нужно правильно выставить шкивы.
  • Сильно натянутый ремень также издаёт неприятные звуки, так как он не позволяет нормально вращаться шкивам. Такая ситуация часто встречается при минусовой температуре, когда ремень замерзает и становится твёрдым. При прогреве двигателя визг пропадает.
  • Скрипы и свисты появляются при износе подшипника на валу, после его замены звуки пропадают.

Частые поломки случаются из-за долгого срока эксплуатации запчасти, нарушения правил ухода за автомобилем и выбором некачественных деталей.

Качественный ремонт генератора Митсубиси: замена ремня Лансер 10 и роликов на СТО

В подтверждение предположения можно проехаться по луже – звук должен только усилиться, так как ремень ещё больше растянется.

К поломке следует отнестись со всей серьёзностью. Порыв или соскок ремня приводит к негативным последствиям, повреждению блока двигателя. Подобные случаи многочисленные.

СОВЕТ. Самостоятельно менять приводные ремни, ролики не следует, так как высока вероятность нанесения вреда из-за непрофессионализма. Некорректная установка приводит к проскальзыванию ремня, повреждению в скором времени после «качественного монтажа». С целью минимизации возможных негативных рисков настоятельно рекомендовано доверить дело настоящим профессионалам СТО.

Наши услуги, когда требуется замена ремня генератора Лансер 10

Сервисный центр оказывает услуги по ремонту легковых транспортных средств, в том числе и японского производства Митсубиси. Наиболее частые обращения владельцев связаны с заменой привода, а именно:

  • Диагностика ремня, проверка степени растяжения при помощи индикатора на ролике-натяжителе;
  • Замена ремня генератора Лансер 10, «паразитных» (обводных) роликов, основного натяжителя;
  • Профилактика подшипников ролика.

Помимо текущих работ, мастера выполняют заказы по капитальному ремонту силового агрегата, трансмиссии, ходовой части, системы рулевого управления, тормозной системы.

Наличие специального оборудования способствует принятию заявок на покраску, грунтовку, нанесение лака, обработку днища специальной антикоррозийной мастикой.

При помощи компьютерного оборудования перепрошиваем электронный блок управления двигателем, считываем системные ошибки, устраняем их или удаляем.

Принятые заявки выполняются качественно и оперативно благодаря многолетнему опыту и навыкам рабочего персонала. Оснащение СТО модернизированным оборудованием способствует ускорению процедуры осмотра, сокращению очереди ожидания, повышению рейтинга, качества обслуживания. О нашей работе говорят положительно, нас рекомендуют, к нам обращаются со сложными поломками.

Надежная замена ремня Лансер 10 только после диагностики: полный осмотр и демонтаж

Процесс осмотра проводится под днищем автомобиля и в моторном отсеке.

На начальном этапе мастеру необходимо визуально проверить состояние механизма в целом, наличие ремня, роликов-натяжителей, целостности электрической проводки, которая подведена к генератору.

После того как осмотр окончен, мастер приступает к анализу полученной в ходе диагностики информации. Начинается этап демонтажа с последующей заменой приводного ремня и роликов-натяжителя.

Замена приводного ремня Митсубиси Лансер 10 пошагово

Основные моменты при замене:

  1. Демонтаж правого колеса, расширительного бачка (болты на «12»);
  2. Ключом на «16» отвод в сторону основного натяжителя, сброс ремня со шкивов;
  3. Замена ремня, укладка нового в канавку каждого шкива;
  4. Проверка укладки путём проворачивания ключом шкива коленчатого вала;
  5. Установка правого колеса.

ВАЖНО! Каталожные артикулы оригинального приводного ремня и роликов-натяжителей: 1341A005, 1345A079. Настоятельно рекомендовано приобретать только качественные детали и комплектующие, если желаете, чтобы автомобиль длительно и безаварийно эксплуатировался

Полная замена роликов Митсубиси Лансер 10: алгоритм процедуры на СТО

Основные этапы при замене:

  1. Мастер демонтирует правое колесо автомобиля, расширительный бачок;
  2. Сбрасывает ремень, путём отвода в сторону основного натяжителя (ключ на «16»);
  3. Алгоритмом предусмотрен демонтаж верхнего обводного ролика, среднего, только после этого мастер приступает к основному ролику-натяжителю;
  4. Демонтирует накидным ключом на «16». Второй обводной ролик имеет левостороннею резьбу. Об этом необходимо постоянно помнить, чтобы не сорвать болт;
  5. После замены роликов Лансер 10 мастер устанавливает расширительный бачок, правое переднее колесо.

Автомобиль готовят к сдаче заказчику, при условии полного отсутствия сторонних поломок, требующих оперативного вмешательства со стороны мастера.

Причины и признаки того, что необходима замена ремня Lancer 10 и роликов

  • Сторонние звуки при работе мотора, механизма привода;
  • Скрип, металлический скрежет привода;
  • Индикация отсутствия зарядки генератора на центральной консоли приборов;
  • Не запускается двигатель.
  • Длительность срока эксплуатации без проведения надлежащей профилактики;
  • Нарушение условий использования автомобиля;
  • Некачественная установка;
  • Неоригинальная деталь;
  • Повреждение из-за аварии, столкновения, удара.

Поликлиновый ремень генератора: цена и артикул

Оригинальный ремень генератора маркируется MN128695 и MZ690257. Его стоимость варьирует в районе 1000-1500 рублей, хотя существуют более дешевые аналоги, изготавливаемые или поставляемые рядом фирм:

Марка Артикул Стоимость Описание
BOSCH 5PK900 от 450 рублей Немецкий бренд, производящий недорогие и достойного качества ремни из каучука с особым составом. Использование вырезанных краев увеличивает мощность передачи, а армированные нити корда из полиэстеровых волокон придают поликлиновым ремням гибкость и стойкость к воздействию масла, высоких температур и ультрафиолета.
LYNX 5PK900 от 470 рублей Японская марка, которая с 2008 года выпускает свыше 20 тысяч запчастей для различных марок автомобилей. Поликлиновые ремни изготавливают на основе EPDM каучука, которые длительное время способны работать в широком диапазоне температур и агрессивной среде. Рабочая поверхность изделий армирована волокном, обеспечивающим хорошее сцепление, а их прочный корд дает минимальное растяжение.
STELLOX 05-00900-SX от 210 рублей Компания не производит, а лишь упаковывает запчасти. За счет оптимизации процессов потребитель получает поликлиновые ремни для Митцубиси Лансер 9 по низкой цене. Гарантия в России на эти запчасти – 12 месяцев.

Замена ремня привода газораспределительного механизма двигателя Лада Приора

Согласно регламенту технического обслуживания проверку состояния ремня привода газораспределительного механизма (ГРМ) следует проводить через 105 тыс. км, а замену ремня — через 200 тыс. км пробега.

При этом необходимо учитывать, что выход из строя ремня привода ГРМ (обрыв или срез зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня чаще — через каждые 45 тыс. км пробега.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания.

На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедших из строя натяжного/опорного ролика привода ГРМ и насоса охлаждающей жидкости.

Шестигранником «на 5» отворачиваем пять винтов крепления передней верхней крышки привода ГРМ…

…и снимаем ее.
Снимаем правый грязезащитный щиток моторного отсека (см.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…
…и осматриваем ремень на предмет повреждений.

Для замены ремня…

…шестигранником «на 5» отворачиваем два винта крепления передней нижней крышки привода ГРМ…

…и снимаем крышку.
Снимаем ремень привода генератора (см.

…до момента совмещения меток на зубчатых шкивах распределительных валов с метками на задней крышке привода ГРМ.
Для контроля положения коленчатого вала…

…вынимаем резиновую заглушку в верхней части картера сцепления (для наглядности отсоединены шланг системы охлаждения и колодки проводов от датчика указателя температуры охлаждающей жидкости и датчика температуры охлаждающей жидкости ЭСУД)…

…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.
Чтобы не сбить фазы газораспределения при отворачивании болта крепления шкива привода генератора, помощник фиксирует маховик, вставив через отверстие в картере сцепления между зубьями маховика шлицевую отвертку большого размера.

Отвернув болт крепления шкива привода генератора…

…снимаем шкив…

…и его опорную шайбу.

Накидным ключом или головкой «на 15» ослабляем болт крепления натяжного ролика ремня.
При этом натяжной ролик повернется и натяжение ремня ослабнет.

Снимаем ремень со шкивов распределительных валов натяжного и опорного роликов.
Сняв ремень со шкивов насоса охлаждающей жидкости и коленчатого вала, вынимаем ремень из моторного отсека.

После снятия ремня привода ГРМ коленчатый и распределительные валы нельзя поворачивать на большие углы во избежание утыкания клапанов в поршни.
При замене ремня ГРМ меняем также натяжной и опорный ролики ремня. Отворачиваем болт крепления натяжного ролика и снимаем ролик.

Накидным ключом «на 15» отворачиваем болт крепления опорного ролика…
…и снимаем ролик в сборе с болтом и упорной шайбой.

На упорной шайбе ролика выполнены кернения, препятствующие снятию шайбы с болта.
Перед установкой новых опорного и натяжного роликов наносим на резьбовую часть болтов их крепления резьбовой герметик. Болт крепления натяжного ролика окончательно не затягиваем.

Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительных валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать…

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса.
Надеваем зубчатый ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень на шкивы распределительных валов. Для натяжения ремня…

…вставляем наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.

Натягиваем ремень, поворачивая щипцами натяжной ролик против часовой стрелки…

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки…
…и затягиваем ключом болт крепления ролика.

Установив шкив привода генератора, поворачиваем коленчатый вал за болт крепления шкива на два оборота по часовой стрелке.

Проверяем совмещение установочных меток на коленчатом и распределительных валах, а также совмещение выреза с выступом на натяжном ролике.

В противном случае повторяем операции по установке и натяжению ремня привода ГРМ.

Регламент замены ремня и роликов

Схема ременного привода навесного оборудования на Митсубиси Лансер 10 с двигателем 1.5. Для замены ремня следует подготовить необходимый инструмент:

  • набор накидных ключей и головок;
  • новый ремень и натяжные ролики;
  • специальный стержень для фиксации ролика;
  • нож или лопатка для демонтажа;
  • защитные перчатки;
  • лист бумаги и ручка.

Перед заменой необходимо запомнить расположение ремня или сделать чертёж на листе бумаги. Затем нужно произвести следующие действия:

  1. Снять правое колесо и расширительный бачок. Снимаем расширительный и бачок ГУРа. Снимаем пыльник в арке правого колеса.
  2. Ключом или головкой на отвести в сторону основной натяжитель и с помощью специального стержня зафиксировать его.
  3. С помощью лопатки снять ремень или срезать его ножом, так как узкое пространство между мотором и лонжероном создаёт неудобства при снятии.

    Демонтируем старый поврежденный ремень.

  4. Надеть новый ремень, попадая в пазы на каждом шкиву.

    Устанавливаем новый ремень сначала через моторный отсек, затем накидываем на шкив коленвала со стороны колесной арки.

  5. Проверить укладку с помощью ключа, проворачивая шкив коленчатого вала.

Замена генератора на Лансер 9

В случае отказа узла, его можно оперативно заменить. Для этого требуется приобрести новый узел, подходящий к модели двигателя автомобиля. Например, генераторы на Лансер 9 1,6 бензин имеют номера по каталогу: 036W0001436, 11170N, 1800A002, J5115062, ADC411101, ALC395, 284802 и другие.

Чтобы выполнить замену необходимо:

  1. Снять отрицательную клемму АКБ;
  2. Открутить гайку силового проводника и снять его клемму;
  3. Демонтировать разъем;
  4. Ослабить натяжитель;
  5. Снять ремень;
  6. Демонтировать центральный болт;
  7. Снять устройство;
  8. Демонтировать шкив;
  9. Установить шкив на новый (восстановленный) генератор;
  10. Установить устройство, новый ремень, натянуть его, закрепить гайки;
  11. Подключить разъемы и силовой провод;
  12. Подключить клемму АКБ;
  13. Завести двигатель, проверить напряжение на аккумуляторной батарее. Оно должно быть от 13,2 до 14,5 Вольта.

Наиболее сложен процесс демонтажа шкива. Если приобретен восстановленный узел со шкивом, лучше старый не демонтировать. Если шкив требуется снять, для этого лучше использовать пневмоинструмент. Шкив можно зафиксировать при помощи старого ремня, обкрутив его, и зажав в тиски, чтобы не повредить ребристую поверхность.

На место неисправного устройства можно установить новый или восстановленный бэушный генератор. При возможности можно выполнить ремонт самостоятельно.

Сроки замены роликов ГРМ

Согласно руководству пользования автомобилем и рекомендациям производителя, ролики ГРМ для Митсубиси Лансер стоит менять вместе с ремнем после 90 000 км пробега. Российские водители с большим опытом вождения и ремонта различных авто рекомендуют сократить сроки смены до 70 тысяч км, так как качество отечественных дорог оставляет желать лучшего. Также сроки следует менять в зависимости от окружающей среды и стиля вождения владельца авто.

Помимо установленного производителем пробега и рекомендаций других водителей, следует периодически визуально проверять ролики и ремни. Если ролики ходят из стороны в сторону, а во время езды автолюбитель слышит свист или писк, то стоит задуматься о замене роликов и ремня ГРМ.

Не рекомендуется пускать все на самотек и полагать, что машина еще пару лет проработает с неисправными роликами. В случае халатности водителя, если он решил подождать с заменой, можно создать аварийную ситуацию на дорогах, попасть в ДТП. Осматривать газораспределительную систему лучше каждые два месяца. Если слышен писк рекомендуется осмотреть не только ГРМ, но и другие ремни и ролики в автомобиле, отвечающие за генератор.

Смена на Мицубиси Лансер 9 ремня ГРМ и замена ролика натяжителя должна производиться каждые 80 тыс. км пробега. При обнаружении неисправностей стоит сразу же сменить запчасти, так как они могут лопнуть и повредить водяную помпу. Вследствие этого поршни двигателя будут бить по клапанам. Мало того что ремонт всей системы и замена всех деталей будет стоить очень дорого, владелец может попасть в серьезную аварию. Не стоит пренебрегать рекомендациями изготовителей машины.

Как снять старый и надеть новый ремень?

В первую очередь, перед тем как снять старый приводной ремень, необходимо тщательно подготовиться – приобрести заменяемую запчасть, подготовить необходимый набор инструментария

Наиболее важной частью замены является правильное натяжение. В случае, если неопытный водитель произведет чересчур сильное натяжение в системе, ремень быстро износится и срок эксплуатации его соответственно значительно уменьшится

При слабом же натяжении, передаточный элемент будет проскальзывать и нарушать работу двигателя.

Существует несколько способов замены приводного элемента, один из них заключается только в смене старого аксессуара, второй же включает в себя также и замену натяжных и обводных роликов. При этом длительность работы значительно возрастёт, но соответственно вырастет и срок использования новых расходников.

2.2.4 Поликлиновой ремень

Сервисное обслуживание и эксплуатация

Руководства → Hyundai → Accent (Хендай Акцент)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте болты крепления шкива водяного насоса.
2. Ослабьте гайки поддержки генератора.
3. Ослабьте болт крепления генератора и снимите поликлиновой ремень.
4. Выверните болты крепления шкива водяного насоса.Момент затяжки:Шарнирный болт (А) крепления генератора: 20–25 Н•м Болт (В) крепления генератора: 15–22 Н•м Болт крепления кронштейна генератора: 20–28 Н•м

Проверка

Проверьте следующие элементы и при наличии дефектов замените их.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте поверхность поликлинового ремня на отсутствие повреждений и трещин.
2. Проверьте поверхность поликлинового ремня на отсутствие масла и смазочного материала.
3. Проверьте поверхность поликлинового ремня на отсутствие неравномерного износа.
4. Проверьте поверхность шкива на отсутствие трещин или повреждений.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите шкив насоса и закрепите его болтами.
2. Установите шкив насоса и закрепите его болтами.

Проверка и регулировка натяжения

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте состояние поликлинового ремня и расположение его на шкивах.
Проверьте правильность расположения ребер поликлинового ремня в канавках шкивов.Если при работе поликлиновой ремень издает посторонний шум, проверьте ремень на отсутствие износа и повреждений, а также рабочие поверхности шкивов.
2. Специальным прибором измерьте натяжение ремня привода генератора. При отсутствии специального прибора проверьте натяжение ремня, надавив на него усилием 100 Н (10 кг) в месте, расположенном на одинаковом удалении от шкивов и измерьте прогиб ремня.Прогиб ремня привода генератора при проверке натяжения: Новый ремень: 7,5–9,0 мм/ /64–73 кг Бывший в употреблении ремень: 9,0–10,4 мм/ /39 кг Проверка: 5,0–6,0 мм/ 34–49 кг Прогиб ремня привода генератора и насоса усилителя рулевого управления при проверке натяжения: Новый ремень: 8 мм Бывший в употреблении ремень: 6,0–7,0 мм Прогиб ремня привода генератора и кондиционера при проверке натяжения: Новый ремень: 6,0–9,0 ммБывший в употреблении ремень: 9,0–10,0 мм
Бывшим в употреблении ремнем считается ремень, проработавший на двигателе более 5 мин.

Измерение натяжения специальным прибором

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При измерении натяжения поликлинового ремня прибор не должен касаться других элементов двигателя.
2. Отрегулируйте прогиб или натяжение ремня насоса усилителя рулевого управления.
3. Затяните регулировочный болт.
4. Проверните коленчатый вал двигателя на несколько оборотов.
5. Проверьте натяжение ремня и, при необходимости, повторите регулировку.

Ремонт генератора Mitsubishi Lancer

Отметим, что разборку и ревизию такого сложного устройства, как генератор, следует выполнять только при наличии соответствующего опыта и специализированного инструмента. Если вы никогда ранее с электрооборудованием не сталкивались, лучше отдать генератор специалистам.

Итак, приступаем:

  • зажимаем шкив генератора в тисках, желательно с одетым старым ремнём;
  • откручиваем гайку шкива;
  • вытаскиваем шкив с вала генератора;
  • делаем маркером метки, помечая взаимное расположение крышек и статора генератора;
  • откручиваем 4 стяжные шпильки;
  • с помощью отвёрток аккуратно отделяем статор от крышки с ротором;
  • стаскиваем крышку с вала ротора, снимаем дистанционное кольцо;
  • чтобы отделить статор от второй крышки, отпаиваем 4 вывода обмотки;
  • теперь можно открутить гайку крепления щеткодержателя с регулятором напряжения, сняв с контактного болта изоляционную втулку;
  • откручиваем три винта, находящихся в крышке, снимаем щёткодержатель с диодным мостом и регулятором;
  • проверяем переднюю крышку генератора, вращая подшипник. Если имеются заедания, подшипник нужно заменить, открутив винты прижимной пластины. Снятие подшипника производится его выпрессовкой;
  • новый подшипник запрессовывают, используя оправку подходящего внешнего диаметра;
  • аналогичную проверку устраиваем для противоположной крышки (со стороны контактных колец). Подшипник выпрессовывают с вала ротора, устанавливают новый с помощью оправки;
  • теперь нужно проверить мультиметром сопротивление обмотки ротора генератора, присоединив щупы прибора к контактным кольцам. Номинал сопротивления – в пределах 3-5 Ом. Если прибор показывает бесконечность, имеется обрыв обмотки ротора;
  • проверяем цепь обмотки ротора на массу, подключив щупы прибора к выводу ротора и каждому из колец поочерёдно. В обоих случаях мультиметр должен показывать бесконечность. Если это не так, имеет место КЗ;
  • такую же проверку устраиваем обмотке статора, подсоединив контакты проводов прибора к выводам обмоток. Нормальные показания – бесконечное сопротивление;
  • подключаем щупы мультиметра поочередно к одному из выводов обмотки и к корпусу статора, в обоих случаях сопротивление должно быть бесконечным (в пределах чувствительности тестера). Если это не так, обмотка повреждена и статор нуждается в замене;
  • выполняем проверку работоспособности диодного моста. Подключаем один щуп мультиметра к выводу обмотки статора, а другой – к воздушному радиатору выпрямительного блока, смотрим на показания прибора. Меняем местами щупы. Показания должны быть разными, если они одинаковы – один или несколько диодов перегорели и диодный мост нуждается в замене. Можно уточнить, какой именно диод неисправен, проводя измерения для каждого из них, но в принципе это избыточно;
  • проверяем остаточную длину щёток: если она меньше 2 мм, нужно произвести замену щёток или всего щеткодержателя, отпаяв провода от контактных выводов щеткодержателя.

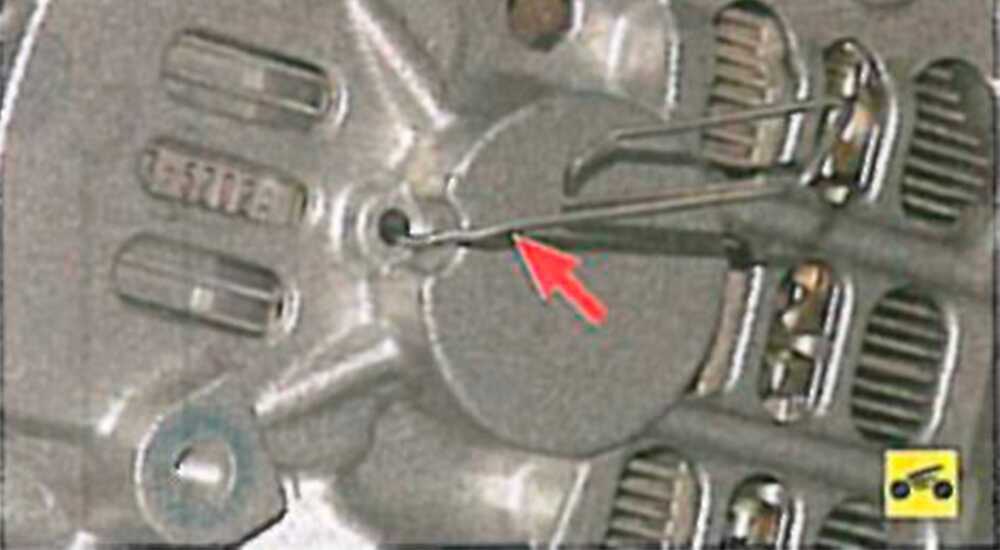

Процедура сборки восстановленного генератора выполняется в обратной последовательности. При этом крышки нужно устанавливать по сделанным перед разборкой метам. Когда будете устанавливать заднюю крышку (которая со стороны, противоположной приводу), необходимо утопить щётки и с помощью подходящего приспособления зафиксировать их в таком положении (подойдёт любой тонкий предмет, например, канцелярская скрепка). Когда щёткодержатель и крышка будут собраны, извлеките фиксатор.

Затяжка гайки шкива производится с усилием не менее 190 Нм.

Как видим, сама замена ремня или генератора не так уж сложна, эта операция вполне по силам и новичкам, а вот с ремонтом генератора всё намного сложнее. Если вы не сильны в электротехнике, лучше за это не браться (за исключением замены щёток).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
