Прокладка между выпускным коллектором и штанами

Выбор глушителя и средней части на Рено Логан

При выборе глушителя стоит учитывать качество материала исполнения. От этого будет зависеть то, сколько он продержится, весь свой ресурс или быстро прогорит. Самый оптимальный вариант установить оригинальный заводского изготовления. Но, существуют аналоги, которые по качеству ничем не уступают изготовленному на заводе Рено.

Сам глушитель

Итак, рассмотрим артикулы и аналоги глушителя, которые можно установить Рено Логан.

Оригинальный артикул

Старый и новый оригинальный глушитель

Оригинальный каталожный номер выглядит так — 6001549415 . Он идеально становится на штатные крепления и не требует никаких доработок. Стоимость его составляет 9 500 руб.

Аналоги

Вторым вариантом остается установка аналогов, качество которых также хорошее, но а цена немного дешевле.

Наименование производителя Каталожный номер Цена в рублях
Asam 01372 2250
Bosal 200-005 6500
Veneporte RN55262 10500

Один из самых распространённых вариантов замены — BOSAL

Средняя часть глушителя также имеет оригинальный каталожный номер — 6001549412 . Средняя стоимость по РФ составляет – 7500 рублей.

Ремонт «глушака» на «Логане»

Перед ремонтом надо убедиться в том, что он целесообразен. Порой водители пытаются спасти полностью прогнившие глушители, когда как сварка больших локаций прогара или коррозии не способна восстановить работоспособность трубы.

Ремонтируем кронштейн

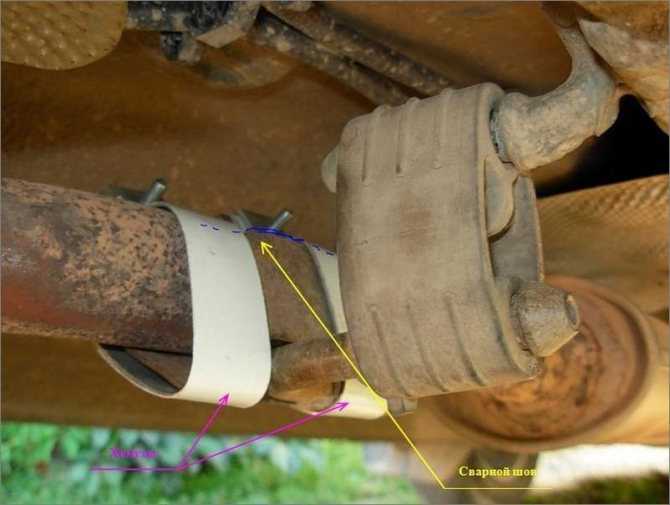

Чаще всего из-за езды по неровным дорогам выходит из строя кронштейн — крепление глушителя. Труба теряет место своего положения под днищем, начинает стучать о кузов. Соответственно, кронштейн нужно приварить обратно. При этом необходимо соблюдать те же размеры и места сварки, что были и прежде, ведь от того, насколько правильно будет приварен кронштейн, будет зависеть и работоспособность глушителя.

Однако не все водители имеют опыт работы со сварочным аппаратом. Поэтому в гаражных условиях проще отремонтировать кронштейн другим способом. Независимо от того, отлетело крепление полностью или отвалился какой-либо его элемент, можно вырезать болгаркой остатки старого кронштейна и на его место поставить железный хомутик. Он отлично будет выполнять функции прежнего крепления, при этом обойдётся в несколько раз дешевле сварочных работ. Однако необходимо будет периодически проверять состояние хомута, чтобы своевременно менять его на новый.

Самый простой способ ремонта кронштейна — это заменить его на металлические хомуты

Кубик

https://www.logan-club.ru/forum/viewtopic.php?f=15&t=20985

Сколько стоит поменять прокладку

На автомобилях «Рено Логан» одним из уязвимых мест выхлопной системы считается прокладка между выпускным коллектором и приёмной трубой. Если во время движения водитель слышит посторонние скрипы, а в салоне ощущается запах гари, то, вероятнее всего, проблема кроется именно в прогорании прокладки. В такой ситуации необходимо срочно заменить её. Цена вопроса: при самостоятельном ремонте до 500 руб., в автосервисе 2500–3000 руб. Вывод очевиден.

Когда требуется замена прокладки коллектора?

В наши дни уплотнительные прокладки изготавливают из прессованного высокопрочного асбеста, который, к тому же, дополнительно армируется сталью. Но даже столь надежный материал с течением времени не выдерживает нагрузок, с коими ему приходится сталкиваться. И в один «прекрасный» момент водитель понимает, что прокладка на коллекторе его транспортного средства прогорела, а значит, ее требуется незамедлительно менять на новую.

Как опытный водитель определяет поломку прокладки? Да очень просто. Симптомы выхода ее из строя такие: в салоне ощутимо слышен «аромат» выхлопных газов; двигатель автомобиля плохо заводится; из-под капота авто доносится неприятный характерный звук. Как только автомобилист сталкивается с вышеозначенными симптомами, ему следует сразу же заняться проверкой выпускной системы на герметичность.

Система выпуска отработавших газов рено логан

Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб. Все элементы системы, кроме выпускного коллектора, сварены в единое целое.

Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы. К трубе, соединяющей каталитический нейтрализатор и дополнительный глушитель, прикреплен резинометаллический демпфер для гашения резонансных колебаний системы выпуска. Система выпуска подвешена к кузову на трех резиновых подушках.

Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность.

  1. Расположение системы выпуска отработавших газов на автомобиле Рено Логан (защита силового агрегата для наглядности снята):
  2. 1 — резиновая подушка подвески системы выпуска; 2 — теплозащитный экран
  3. Выпускной коллектор закрыт теплозащитным экраном…
  4. … и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)

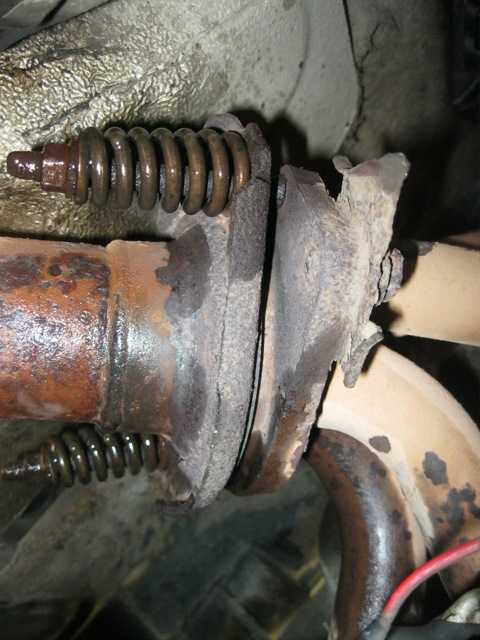

  5. Соединение приемной трубы с выпускным коллектором: 1 — пружина; 2 — прижимная пластина;
  6. 3 — гайка
  7. Выпускной коллектор с датчиком концентрации кислорода: 1 — уплотнительное кольцо соединения коллектора с приемной трубой; 2 — датчик концентрации кислорода; 3 — выпускной коллектор; 4 — уплотнительная прокладка соединения коллектора и головки блока цилиндров;
  8. 5 — экран выпускного коллектора

В нижней части выпускного коллектора установлен датчик концентрации кислорода в отработавших газах (лямбда-зонд). Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов.

Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах.

Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество подаваемого топлива в зависимости от сигналов датчика концентрации кислорода.

При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная.

Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Соединяют трубы нового узла с трубами системы выпуска специальным хомутом Глушители и каталитический нейтрализатор — неразборные узлы, при выходе из строя их необходимо заменять новыми.

В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб.

Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы.

Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.

Замена прокладки между выпускным коллектором и приемной трубой глушителя Рено Логан мастер класс

Новая прокладка, наиболее удачная-изготавливается фирмой Bosal. Гайки закручивать до упора, но не пережимая, иначе можно сорвать резьбу и выдавить новую прокладку. Единственный важный нюанс — это выбор нового качественного глушителя. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс.

Критерии подбора глушителя для автомобиля Рено упираются только в финансовые возможности владельца: Подготовка инструментов для работы Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента.

В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием.

Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок. Любые работы с элементами выхлопной системы проводятся только после полного остывания труб и мотора. Рекомендуется для безопасного снятия глушителя придерживаться следующих правил: Открутить четыре болта, которыми штаны глушителя крепятся к выпускному коллектору.

Замена Средней Части Глушителя Рено Логан

После этого отсоединить разъём кислородного датчика — можно убрать его в сторону, чтобы не мешал. Устанавливаются теплозащитные экраны над двумя глушителями и нейтрализатором, а между головкой блока цилиндров и выпускным коллектором размещена уплотнительная металлическая прокладка. Каталитический нейтрализатор и средняя часть глушителя — цельные, неразборные узлы машины. Если они придут в негодность, их надо заменять новыми деталями.

Точный диагноз можно поставить после детального осмотра узла машины. Если он весь покрыт коррозией, то ремонтом отдельных его деталей не обойтись, надо проводить полную замену.

Выбор новой детали предельно прост. Рекомендуется покупать исключительно оригинальные детали — это гарантия долговечности узла и всей машины.

Можно купить его отдельные детали и собрать его самостоятельно. Преимущество марки автомобиля в том, что сделать это можно самостоятельно, не прибегая к услугам специалистов. Перед заменой Прежде чем заглядывать под машину и снимать систему выхлопа, следует проверить ее герметичность и попытаться определить характер поломки.

Метки: комплектации, логан, рено, цены

« Предыдущая запись

Ремонт и полная замена глушителя своими руками и в автосалонах

Если ржавчина еще не довела глушитель до состояния ветоши, то восстановить его работоспособность представляется вполне возможной задачей. При наличии опыта в электросварном деле ремонт можно произвести и своими силами, так как процесс снятия и установки детали не представляет особой сложности, а заделать сквозные отверстия можно установкой металлической «заплатки». На большинстве автомобилей доступ к глушителю можно получить, сняв заднюю секцию выпускного тракта, для чего достаточно приподнять домкратом заднее колесо с соответствующей стороны. Иногда может возникнуть трудность в откручивании болтов и гаек крепления, а также снятии хомутов, которые в ходе эксплуатации авто сильно «прикипают». Так как эти элементы тоже лучше всего заменить на новые, то их, если это необходимо, можно просто срезать «болгаркой». Перед установкой новых элементов крепления их следует обработать какой-либо технической смазкой (солидолом, литолом).

Если произошел отрыв металлических решеток в «банке», то ее придется заменить на новую. Однако данная поломка не является критичной, поэтому при незначительном повышении уровня шума, исходящего от обломков решетки, с ремонтом можно повременить. А вот откладывать ремонт при наличии сквозных отверстий в корпусе глушителя не стоит, так как это может привести к его разрушению прямо на ходу.

При отсутствии должных навыков, времени или просто желания производить ремонт или замену глушителя своими силами можно обратиться в автосервис. Средняя стоимость работ по замене и ремонту (без учета стоимости самих деталей) в них колеблется от 500 рублей (отечественные модели авто) до 5 000 рублей (иномарки).

Замена воздушного фильтра на ВАЗ 2114


Если у вас двигатель 11183 (1,6i), нужно ослабить затяжку хомута и снять со штуцера шланг вакуумного усилителя тормозов. При помощи торцового ключа на 10 откручиваем 3 гайки крепления кронштейна троса привода дроссельной заслонки.

  • Если у вас двигатель 2111 (1,5i), нужно ослабить затяжку хомута и отсоединить от ресивера шланг вакуумного усилителя тормозов. Затем отсоединяем от ресивера шланг регулятора давления топлива. При помощи торцового ключа на 10 откручиваем 2 болта крепления кронштейна троса привода дроссельной заслонки.
  • Отсоединяем трос привода от сектора дроссельной заслонки и отводим его вместе с кронштейном в сторону радиатора.
  • Затем снимаем дроссельный узел в сборе со шпилек фланца ресивера. Шланги от него отключать не нужно.
Если у вас двигатель 2111 (1,5i):

а) При помощи отвертки откручиваем винт и снимаем пластину крепления трубок топливопровода. При помощи торцового ключа на 13 откручиваем 2 гайки крепления кронштейна. б) Снимаем со шпилек кронштейн крепления трубок. в) При помощи ключа на 13 откручиваем гайку крепления ресивера к кронштейну.

при помощи торцового ключа на 13 откручиваем 5 гаек крепления ресивера к впускному трубопроводу.
Снимаем ресивер с двигателя.
В зависимости от того, какой у вас двигатель меняем уплотнительные кольца или прокладку.
Устанавливаем ресивер на место в обратном порядке.

Снимаем ресивер для доступа к топливной рампе, при замене уплотнительной прокладки ресивера, а также при демонтаже впускной трубы и выпускного коллектора.

Отсоединяем трос привода от сектора корпуса дроссельной заслонки (см. Замена троса привода дроссельной заслонки).


. и отводим кронштейн с тросом в сторону.

Отвернув две гайки крепления корпуса дроссельной заслонки к ресиверу (см. Снятие корпуса дроссельной заслонки), отводим корпус в сторону, не отсоединяя от его штуцеров шланги подвода и отвода охлаждающей жидкости, вентиляции картера, продувки адсорбера, а от датчика положения дроссельной заслонки и регулятора холостого хода – колодки проводов.

Ослабляем хомут крепления шланга вакуумного усилителя тормозов к патрубку ресивера и снимаем шланг с патрубка (см. Замена прокладки крышки головки блока цилиндров).

Отсоединяем от патрубка ресивера шланг регулятора давления топлива и снимаем держатель топливных трубок (см. Замена регулятора давления топлива).

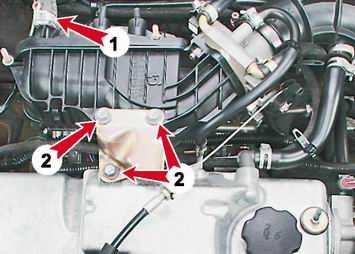

Головкой «на 13» отворачиваем две гайки верхнего крепления…

…и три гайки нижнего крепления ресивера к впускной трубе.

Снимаем кронштейн держателя топливных трубок.

Снимаем ресивер со шпилек впускной трубы.

Снимаем уплотнительную прокладку.

На длинные шпильки впускной трубы установлена дистанционная прокладка.


Устанавливаем ресивер в обратной последовательности.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Коллектор (резонатор, «штаны») — навесное оборудование двигателя, представляет собой закрытый резервуар сложной формы с общей камерой (ресивером) и отводящими патрубками. По характеру выполняемых функций в авто, коллекторы бывают двух типов — выпускной и впускной.

Основной задачей впускного коллектора является подача воздуха с распределительной системы, его смешивание с топливом и превращением в воздушно-топливную смесь нужной консистенции, с последующей равномерной подачей в камеру сжигания цилиндров. Следовательно, главной задачей выпускного коллектора является сбор выхлопных газов от цилиндров мотора в единую трубу.

Замена прокладки впускного коллектора рено логан

Между фланцами головки блока цилинд­ров и впускной трубы установлены четыре формованные прокладки

При нарушении герметичности этих прокладок двигатель ра­ботает неровно («троит»)

Если не удается ус­транить неисправность подтяжкой крепления впускной трубы, замените прокладки.

Снизьте давление в системе питания (см. «Снижение давления в системе пита­ния»).

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

Отжав фиксаторы, отсоедините колодки жгута проводов от форсунок от датчика положения дроссельной заслонки…

датчика абсолютного давления, датчика температуры всасываемого воздуха и регулятора холостого хода.

На стороне двигателя, обращенной к щиту передка, отверните гайку крепления распорки к впускной трубе, выверните болт ее крепления к блоку цилиндров и снимите распорку.

Выведите моторный жгут из держателей на впускной трубе сзади и спереди.

Отстегнув отверткой верхние держатели моторного жгута спереди и сзади…

извлеките жгут из переднего и заднего держателей.

Извлеките жгут из среднего верхнего держателя на впускной трубе и отведите его в сторону.

Снимите с шарового пальца промежу­точного рычага наконечник троса привода дроссельной заслонки.

Отсоедините от впускной трубы шланг продувки адсорбера.

Отсоедините от топливной рампы топ­ливопровод (см. «Снятие и установка топлив­ной рампы»).

Отсоедините от впускной трубы шланг к вакуумному усилителю тормозов, сжав фиксаторы его крепления.

При определенных навыках исполнителя вышеперечисленные операции по отсое­динению шлангов и проводов можно не выполнять, так как для замены прокла­док впускной трубы достаточно отвести ее от головки блока цилиндров настолько, насколько позволяет гибкость шлангов.

Дальнейшие операции по снятию впуск­ной трубы для наглядности показаны на снятой головке блока цилиндров.

Снимите дроссельный узел (см. «Сня­тие и установка дроссельного узла»).

Выверните четыре болта верхнего креп­ления отверните три гайки нижнего креп­ления и отсоедините впускную трубу от голо­вки блока цилиндров

Извлеките прокладки из пазов фланцев впускной трубы.

Очистите пазы от остатков старых прокладок

Сильно обжатые, затвердевшие или надо­рванные прокладки замените.

Перед установкой впускной трубы очисти­те фланец головки блока от остатков ста­рой прокладки.

Уложите прокладки в пазы фланцев впускной трубы и установите впускную трубу на головку блока цилиндров, болты и гайки крепления впускной трубы затяните равно­мерно крест-накрест, начиная с крайних гаек и болтов и переходя к средним, моментом 25 Нм (2,5 кгс-м).

Установите все снятые детали и узлы в порядке, обратном снятию.

Установите все снятые детали и узлы в порядке, обратном снятию.

Ремонт «глушака» на «Логане»

Перед ремонтом надо убедиться в том, что он целесообразен. Порой водители пытаются спасти полностью прогнившие глушители, когда как сварка больших локаций прогара или коррозии не способна восстановить работоспособность трубы.

Ремонтируем кронштейн

Чаще всего из-за езды по неровным дорогам выходит из строя кронштейн — крепление глушителя. Труба теряет место своего положения под днищем, начинает стучать о кузов. Соответственно, кронштейн нужно приварить обратно. При этом необходимо соблюдать те же размеры и места сварки, что были и прежде, ведь от того, насколько правильно будет приварен кронштейн, будет зависеть и работоспособность глушителя.

Однако не все водители имеют опыт работы со сварочным аппаратом. Поэтому в гаражных условиях проще отремонтировать кронштейн другим способом. Независимо от того, отлетело крепление полностью или отвалился какой-либо его элемент, можно вырезать болгаркой остатки старого кронштейна и на его место поставить железный хомутик. Он отлично будет выполнять функции прежнего крепления, при этом обойдётся в несколько раз дешевле сварочных работ. Однако необходимо будет периодически проверять состояние хомута, чтобы своевременно менять его на новый.

Самый простой способ ремонта кронштейна — это заменить его на металлические хомуты

Сколько стоит поменять прокладку

На автомобилях «Рено Логан» одним из уязвимых мест выхлопной системы считается прокладка между выпускным коллектором и приёмной трубой. Если во время движения водитель слышит посторонние скрипы, а в салоне ощущается запах гари, то, вероятнее всего, проблема кроется именно в прогорании прокладки. В такой ситуации необходимо срочно заменить её. Цена вопроса: при самостоятельном ремонте до 500 руб., в автосервисе 2500–3000 руб. Вывод очевиден.

Прокладка выполняется из термостойких материалов, чтобы предотвратить быстрое прогорание глушителя

Рекомендуется сразу же приступить к замене этого элемента:

  1. Загнать авто на смотровую яму.
  2. Очистить от грязи место стыка между коллектором и трубой — так проще будет работать.
  3. Открутить две гайки на 10, которые фиксируют два элемента выхлопной системы между собой.
  4. Отвести приёмную трубу в сторону.
  5. С трубы коллектора снять прогоревшую прокладку, вытереть места стыка чистой тканью.
  6. После этого наложить новую прокладку на отверстие коллектора и подсоединить к нему приёмную трубу двумя болтами.
  7. Гайки закручивать до упора, но не пережимая, иначе можно сорвать резьбу и выдавить новую прокладку.

Снимаем глушитель на Рено Логан, замена средней части глушителя (+фото +видео)

Прокладка выполняется из термостойких материалов, чтобы предотвратить быстрое прогорание глушителя Рекомендуется сразу же приступить к замене этого элемента: Загнать авто на смотровую яму. Очистить от грязи место стыка между коллектором и трубой — так проще будет работать.

Открутить две гайки на 10, которые фиксируют два элемента выхлопной системы между. Отвести приёмную трубу в сторону.

Рык был знатный. Следующим утром, дабы не позорится этим «прямотоком», загнал машину на яму, взглянул на глушак, а там…мама родная! Взяв в себя в руки, а затем в эти самые руки ножницы по металлу, вырезал подходящий кусок жестянки.

Обернув резонатор асбестом, а затем куском жестянки и стянув это дело хомутами, получилось уже что то приличнее.

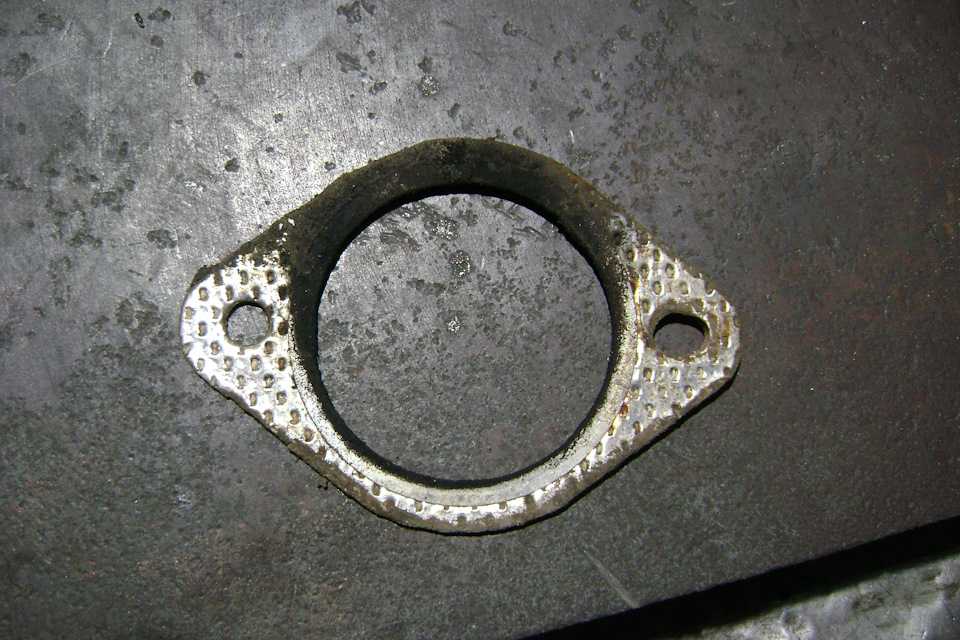

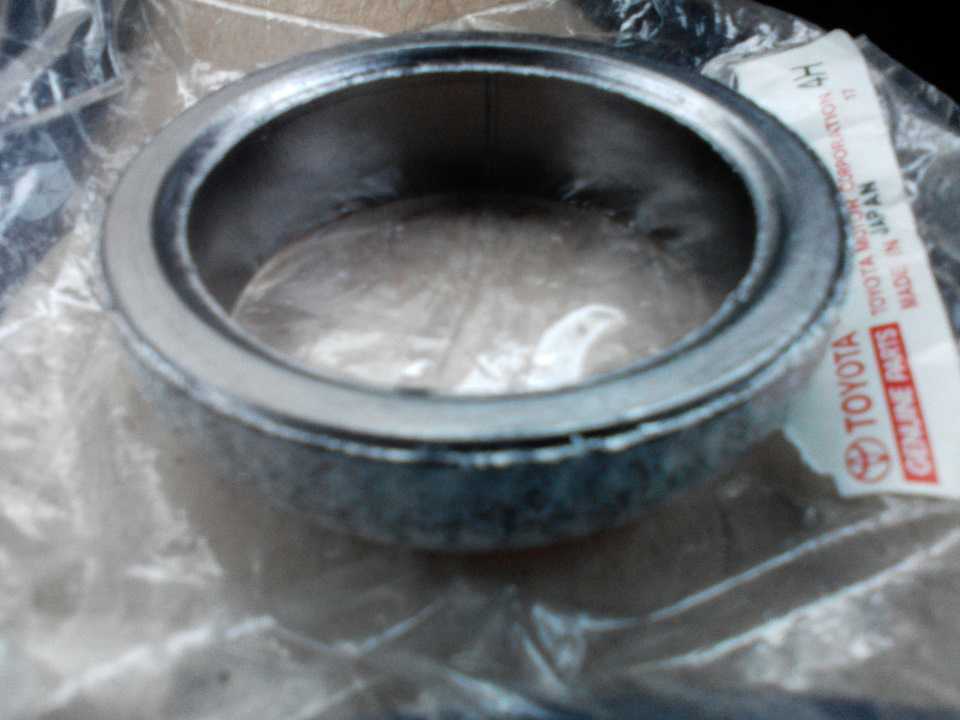

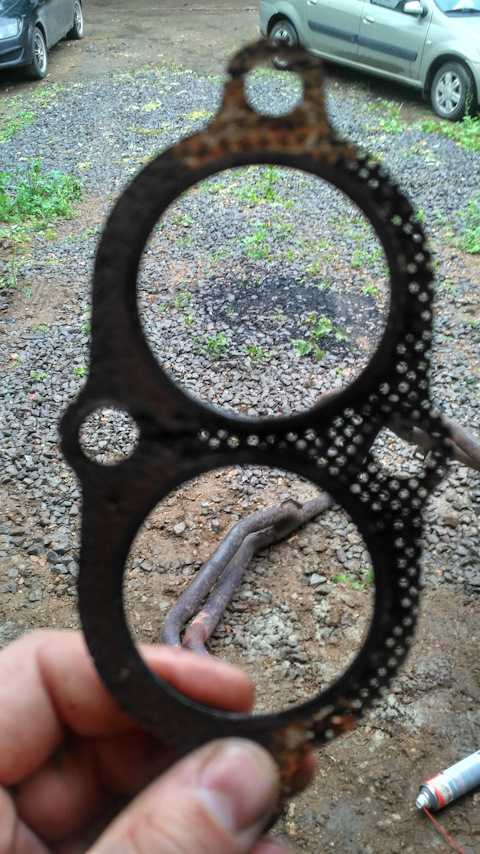

Какие прокладки лучше использовать

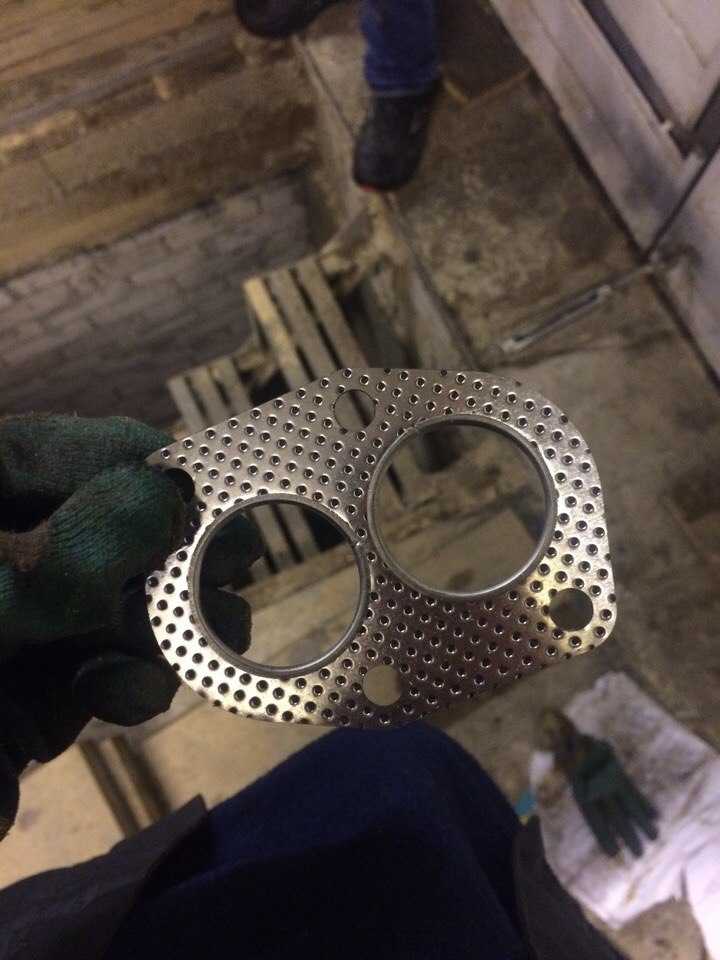

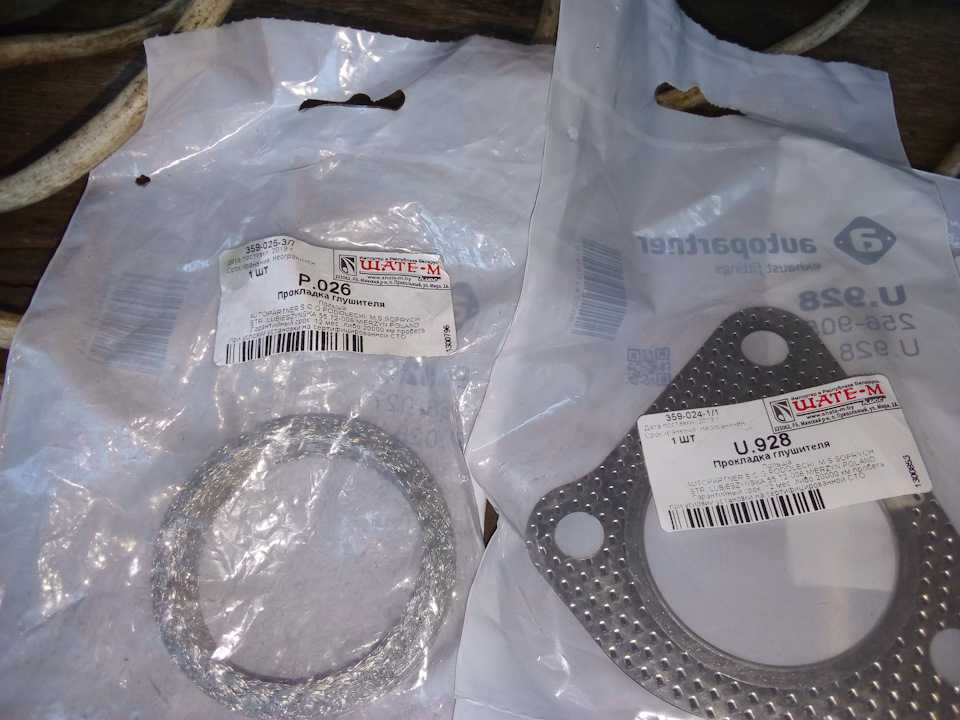

Довольно часто для замены используется прокладка фланца приёмной трубы глушителя, которая отвечает за уплотнение соединения приёмной трубы автомобильной выхлопной системы и выпускного коллектора. Данная прокладка обычно используется на автомобилях, которые обладают креплением трубы приёмного типа на двух точках (Волга третьей серии, ГАЗ-21).

Однако вы можете сделать прокладку под штаны самостоятельно. В качестве материалов рекомендуется использовать:

Также многие автомобилисты советуют применять автомобильный герметик, способный переносить высокие температуры. Технология использования его довольно проста: на глушитель в посадочном месте наносится тонкий слой (примерно один миллиметр толщиной), а потом оставляется для просыхания на двенадцать часов.

Большинство водителей предпочитают использовать паронит для создания прокладки. Процесс создания выглядит следующим образом:

  1. Сначала вырезается кусок материала квадратной формы, на него кладётся прежняя прокладка и насаживается на суперклей.
  2. Потом по всему контуру осуществляется обводка маркером. Также необходимо обвести все отверстия, располагающиеся внутри изделия.
  3. Убирается прежняя прокладка, а потом удаляется весь клей.
  4. Далее проверяется правильное соотношение отверстий. Если возникает несовпадение, то изделие нужно доработать при помощи напильника.

Есть и более простой способ:

  1. Поверхность, на которой будет присутствовать прокладка, очищается и обезжиривается;
  2. Производится наложение материала прокладки.
  3. Далее изделие околачивается по всему периметру с помощью молоточка.
  4. Прокладка станет постепенно прорисовываться, а ненужная часть материала отстанет.
