Предохранители и реле Hyundai Solaris (RB), 2010 — 2020 г.в.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве. Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020 года выпуска с бензиновыми двигателями 1.4л R416V, 1.6л R416V.
В салоне
Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее.
1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…
2. …снимите крышку с панели приборов.
| Цепи, защищаемые предохранителями, установленными в салонном монтажном блоке | ||
|
|
||
| № | Защищаемая цепь | Ток, А |
| 1 | Обогреватель ветрового стекла | 15 |
| 2 | Розетка для подключения дополнительного оборудования | 15 |
| 3 | Прикуриватель | 15 |
| 4 | Замок зажигания | 10 |
| 5 | Сигнализатор отключения передней подушки безопасности | 10 |
| 6 | Подушка безопасности | 10 |
| 7 | Выключатель аварийной сигнализации | 10 |
| 8 | Резерв | — |
| 9 | — | |
| 10 | Рычаг переключателя очистителя и омывателя ветрового стекла | 15 |
| 11 | Резерв | — |
| 12 | Задний противотуманный фонарь | 10 |
| 13 | Передние противотуманные фары | 10 |
| 14 | Реле экономии заряда аккумуляторной батареи. Функция автоматического выключения габаритныхогней после извлечения ключа из выключателя (замка) зажигания. | 10 |
| 15 | Стоп-сигналы | 15 |
| 16 | Комбинация приборов | 10 |
| 17 | Модуль управления системой безопасности | 10 |
| 18 | Гидроэлектронный модуль антиблокировочной системы | 10 |
| 19 | Выключатель фонаря света заднего хода | 10 |
| 20 | Иммобилизатор | 10 |
| 21 | Левая блок-фара | 10 |
| 22 | Дневные ходовые огни | 10 |
| 23 | Выключатель аварийной сигнализации | 15 |
| 24 | Модуль управления электронного ключа | 25 |
| 25 | Резерв | — |
| 26 | Кнопка пуска и остановки двигателя | 10 |
| 27 | Датчик скорости автомобиля | 15 |
| 28 | Катушки зажигания | 15 |
| 29 | Электрические стеклоподъемники, люк | 10 |
| 30 | Очиститель ветрового стекла | 25 |
| 31 | Блок управления замками дверей | 20 |
| 32 | Блокировка электростеклоподъемников | 25 |
| 33 | Обогрев передних сидений | 15 |
| 34 | Резерв | — |
| 35 | Освещение салона, кондиционер | 10 |
| 36 | Аудиосистема | 20 |
| 37 | Задний левый фонарь, лампы освещения номерного знака, левая блок-фара | 10 |
| 38 | Правый задний фонарь, правая блок-фара | 10 |
| 39 | Реле стартера, противоугонная сигнализация | 10 |
| 40 | Правая блок-фара | 10 |
| 41 | Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника | 25 |
| 42 | Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника | 25 |
| 43 | Система обогрева наружных зеркал заднего вида | 10 |
| 44 | Кондиционер | 10 |
| 45 | Резерв | — |
В моторном отсеке
Для доступа к монтажному блоку, расположенному в моторном отсеке, выполните следующее.
1. Отожмите фиксаторы крышки монтажного блока…
2. …и снимите крышку.
| Назначение предохранителей и реле в монтажном блоке моторного отсека Солярис | ||
|
|
||
| № | Защищаемая цепь | Ток, А |
| 1 | Резерв | — |
| 2 | — | |
| 3 | Бензонасос | 15 |
| 4 | Звуковой сигнал | 10 |
| 5 | Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок | 50 |
| 6 | Блок управления системой отопления | 40 |
| 7 | Электронный блок управления двигателем | 30 |
| 8 | Замок зажигания, кнопка пуска и остановки двигателя | 40 |
| 9 | 50 | |
| 10 | Кондиционер | 10 |
| 11 | Резерв | — |
| 12 | — | |
| 13 | Система питания | 15 |
| 14 | Датчик положения распределительного вала, датчик концентрации кислорода | 10 |
| 15 | Электронный блок управления двигателем | 10 |
| 16 | Резерв | — |
| 17 | Комбинация приборов, задние фонари | 10 |
| 18 | Резерв | — |
| R1 | Резерв | |
| R2 | Реле звукового сигнала | |
| R3 | Реле замка зажигания, кнопки пуска и остановки двигателя | |
| R4 | Реле кондиционера | |
| R5 | Реле выключателя блокировки зажигания | |
| R6 | Реле вентилятора (низкая скорость) | |
| R7 | Реле вентилятора (высокая скорость) | |
| R8 | диагностического разъема | |
| R9 | замка зажигания | |
| R10 | замка зажигания, кнопки пуска и остановки двигателя | |
| R11 | аварийного предупреждения об экстренном торможении | |
| R12 | электронного блока управления двигателем | |
| R13 | Реле бензонасоса | |
| R14 | Резерв | |
| R15 | Реле электровентилятора радиатора системы охлаждения |
На боковой стенке монтажного блока установлен главный предохранитель.
| Назначение плавких перемычек главного предохранителя | ||
|
|
||
| № | Защищаемая цепь | Ток, А |
| 1 | Реле задних фонарей | 50 |
| 2 | Резерв | — |
| 3 | Резерв | — |
| 4 | Генератор | 125 |
| 5 | Гидроэлектронный модуль ABS, диагностический разъем | 40 |
| 6 | Гидроэлектронный модуль ABS | 40 |
| 7 | Реле обогрева заднего стекла | 40 |
| 8 | Реле вентилятора | 40 |
| 9 | Резерв | — |
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Как разобрать фару ВАЗ 2110
Устройство фар десятки в зависимости от производителя может сильно отличаться (см виды фар ). Разборка фары будет показана на двух наиболее популярных моделях: Киржач (Завод Автосвет) и Bosch.
Фары ВАЗ 2110 Киржач
Чтобы снять стекло фары следует аккуратно вставить в угол стекла плоскую отвёртку, а затем в образовавшуюся щель просунуть канцелярский нож, поэтапно срезаем герметик, помогая отверткой.
Если герметик не поддается, тогда его нужно нагреть, используя фен, более подробно об этом рассказано в видео:
После того как стекло фары демонтировано, снимаем отражатель фары, откручивая три болта:
Чтобы снять плату с отражателем и модулем из фары, следует снять прижимную пружину через отверстие гидрокорректора. Затем максимально закручиваем регулировку и подсовываем ручку отвертки, после чего начинаем выкручивать сначала один винт регулировки, затем другой. Вынимаем плату из фары.
Лампочки стоп сигнала рено логан
Как заменить лампочку стоп сигнала на Рено Логан: фото и видео
Стоп-сигнал в немалой степени увеличивает безопасность движения на автомобиле
Сейчас на всех современных машинах помимо основных огней, применяется дополнительный стоп-сигнал, это привлекает внимание попутных водителей. Но, что же делать, если он не работает на Renault Logan
Замена лампочки стоп-сигнала
В основном замена лампы может потребоваться в случае, если она перегорела, а вот что делать, если вы заменили лампу, а она по-прежнему не горит — в этой статье.
Заменить лампочку в основном стоп-сигнале не сложнее чем лампу ближнего света. В таком случае необходимо отключить аккумулятор, и приступить к работе по замене. Для этого нужно произвести следующие манипуляции:
- Открываем багажник.
- Отгибаем обивку багажника.
Отсоединяем жгут питания
Откручиваем два самореза, для этого понадобится отвертка со звездочкой (две пластиковые гайки, если это Логан 2 фазы).
Отмечены стрелками два барашка
Фару тянем на себя и снимаем её.
Снятие блока задних габаритных огней
Панель с лампочками крепится на 3 защелках, снимаем её и меняем перегоревшую лампу.
- Для замены поворачиваем налево плафон (против часовой стрелки) и извлекаем его с посадочного места.
Крути против часовой стрелки, как на фото
Извлекаем плафон и лампу
Далее отсоединяем лампочку и ставим взамен ее новую.
Извлекаем лампу из патрона
Плафон устанавливается на место.
Выбор лампы
- Для дополнительного стоп-сигнала производитель рекомендует использовать галогеновые лампы с маркировкой P21W. Мощность этой штатной лампочки 21 Вт, напряжение 12 В.
- Для стоп-сигналов на Рено Логан используются однонитевые варианты.
Важно правильно подбирать лампы для замены. Одними из лучших считаются Osram Original Line 12V
Они отличаются длительным сроком службы. При этом не происходит снижения светимости, а также не тускнеет колба.
Другой вариант галогеновых ламп Philips VisionPlus P21W. Они обычно продаются в упаковках по 2 штуки. Могут использоваться не только для дополнительных стоп-сигналов, но и для габаритов.
Важные особенности
Конструктивно автомобиль корейского производителя разработан неплохо. Но если говорить конкретно про подсветку регуляторов системы отопления, здесь есть серьёзные нарекания. Добраться до двух миниатюрных лампочек сложно, требуется разбирать всю центральную консоль.
Пытаться во всём обвинить предохранитель не получится. На Хендай Гетц отсутствует предохранитель, который бы отвечал за подсветку печи.
У некоторых возникает идея просто поменять регулятор. Но и тут владельцев Hyundai Getz ждёт неприятный сюрприз, ведь отдельно этот элемент не продаётся. Вы можете купить блок отопителя. Но такая покупка обойдётся в 4000 рублей. Так что поменять лампы будет самым оптимальным и дешёвым способом решить проблему.
Устранение причин появления воды
Устранение запотевание задних фонарей или передних фар:
- Отключаются кабеля, отсоединяется шланг корректора.
- Вынуть фару, тщательно очистить поверхности, проверить технические отверстия и сапуны.
- Обязательно проверить уплотнительные кольца, которые расположены в разъемах и гнездах ламп – все хоть немного поврежденные кольца надо сразу заменить.
- Внимательно изучить поверхности на образование трещин. Мелкие можно заделать герметиком.
- Проверить герметичность шва. Надо заменить уплотнитель, желательно по кругу пройтись герметиком.
- Если в корпусе собирается много воды или постоянно и сильно потеет фара на Гранта Лифтбек, некоторые автовладельцы просверливают в стекле маленькую дырку внизу. Часто это помогает, но это не самый лучший вариант решения проблемы.
Только специальные герметики могут выдержать подобные эксплуатационные нагрузки, имеют хорошую адгезию, надежно склеивают. Составы очень прочные и эластичные, не пропускают воду, выдерживают высокие и низкие температуры, негативное влияние нефтепродуктов, вибрации.
При этом полиуретановые герметики нельзя применять для склеивания соединений и разборных элементов, а анаэробные предназначены для обработки относительно ровных поверхностей. Могут использоваться для заделывания неглубоких трещин.
Замена лампы стоп сигнала Рено Логан
Сразу могу сказать, что в замене задних ламп нет абсолютно ни чего сверх естественного. С этим заданием может справиться любой мужчина. Естественно что каждый владелец автомобиля понимает, какую большую роль в жизни водителя играют рабочие передние и задние лампы, особенно в ночное время. Хорошая видимость вашего автомобиля может спасти жизнь от не внимательных водителей. Так как я уже сказал проблем в замене ни каких нет, кратко расскажу как происходит замена задних стоп ламп.
В любой роботе с электричеством, надо начинать с отключения питания, для безопасности своей жизни и здоровья
Процесс замены
1. Отсоедините от аккумуляторной батареи клемму (минус);
2. Снимаете обивку багажника с той стороны, которой собрались менять лампу (Не забудьте вынуть- домкрат, переднюю буксирную проушину, ключ-балонник);
3. Отсоедините от заднего фонаря колодку жгута проводов ( перед этим- отожмите фиксатор);
4. Открутите две пластмассовые гайки заднего фонаря (крепление) и снимите их;
5. Теперь наш фонарь свободен, снимаем его с места крепления;
6. Далее снимаем обивку уже на самом фонаре;
7. На схеме фонаря, нажимаете на фиксаторы, их две штуки (сверху и снизу). Дальше вытягиваете заднюю крышку фонаря вместе с патронами ламп;
8. Ищите лампу стопа, вдавливаете ее не сильно и проворачиваете против часовой стрелки, затем вынимаете из патрона;
9. Когда будете устанавливать новую лампу, выступы на лампе должны обязательно попасть в прорези на патроне. Далее зафиксируйте лампу в патроне, провернув ее до самого упора ( 90 градусов) уже по часовой стрелке;
10. Ну и по такой же схеме, только в обратном порядке, собираете. Все, теперь вы знаете как происходит замена лампы стоп сигнала на Рено Логан
Хотел бы вас предупредить — прежде чем вы сами будете менять лампы, обязательно дайте лампам остыть, если вы ездили с включенными фарами и сразу полезете менять, то можете получить травму. А так же постарайтесь не прикасаться к стеклянной части лампы, так как жир который находится на коже человека повлияет на работу лампы и сократит срок службы. Если вдруг так получилось и вы случайно дотронулись до лампы, протрите ее тряпкой смоченной в этиловом спирте, затем высушите ее и можете ставить.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Как поменять задние лампы Джетта 6
Снятие заднего фонаря
Следует открыть багажник и перейти к тому углу, в котором расположен фонарь со сгоревшей лампой. Снять панель и выкрутить пластиковый винт крепления фонаря. Затем аккуратно снять фонарь с посадочного места и отсоединить коннектор питания.
Затем перевернуть фонарь, найти две пластиковые защелки и сжать их. Вытащить кронштейн с лампами из корпуса.
Замена лампы стопа/габарита Джетта 6
Лампа стоп-сигнала/габарита расположена в кронштейне рядом с надписью «P21W/5W». Поменять лампу можно нажав и повернув ее на четверть оборота против часовой стрелки. Затем установить новую лампу и повернуть по часовой.
Замена лампы поворота Джетта 6
Лампа поворотника о. Надо повернуть лампу против часовой, вытащить старую лампу, установить новую в обратном порядке.
Установка фонаря Джетта 6
Установить кронштейн с лампами в корпус фонаря до щелчка. Подсоединить коннектор питания, установить фонарь в посадочное место и нажать на фару. Закрутить винт крепления в углу багажника и вернуть на место закрывающую винт панель.
Снятие дополнительного блока фонаря Джетта 6
Фонарь Джетта 6 состоит из двух частей, одна из которых находится на крышке багажника. Надо снять блок фонаря на крышке, для замены, или чтобы поменять лампы заднего хода и стояночных огней.
Чтобы это сделать, следует открыть крышку багажника и снять накладку, поддев ее отверткой. Затем открутить пару гаек под накладкой, с помощью головки на 10 или отверткой. Снять фонарь с посадочного места и отсоединить коннектор питания.
Пошаговая инструкция снятия задней фары своими руками
Процедура снятия задней фары автомобиля не очень сложная. Ее можно произвести без специализированного оборудования. Рекомендуем последовательно выполнить такие действия:
Поднимите крышку багажника. После этого найдите под крышкой сбоку два барашка или две гайки на 10
Их нужно открутить, а затем извлечь заднюю фару.
Извлекая фару, потяните ее осторожно на себя, края фары как правило застегнуты в защелки.
Далее необходимо отстегнуть электрический разъем.
Для замены лампочки потребуется снятие платы.
Детали положите в специальную емкость, так они не испачкаются и не потеряются.
Интересно: Подобная работа должна быть выполнена очень осторожно. При слишком сильном механическом воздействии фара просто сломается
Тогда нужно будет заменять фару полностью или производить ее ремонт в мастерской.
На некоторых моделях Пежо для снятия задней фары требуется снятие заднего бампера
Когда бампер будет снят, вы получите доступ к фарам, как сверху так и снизу. Теперь можно приступать к ее замене. Для начала возьмите гаечный ключ подходящего размера и открутите все болты. Потом возьмитесь за фару, убедившись, что все болты удерживающие ее извлечены, плавно потяните деталь на себя
Важно потянуть ее аккуратно, без рывковых движений, чтобы ничего не повредить. Когда достали ее из корпуса авто, отсоедините все электрические разъемы, соединяющие ее с проводкой автомобиля
Полезный совет: Если вы боитесь, что после отсоединения не сможете запомнить, как подключить фару, то зарисуйте или сфотографируйте на ее телефон до момента отсоединения. Тогда процесс сборки пройдет быстро и не доставит хлопот.
- В зависимости от модели, на фаре может быть и разъем, отвечающий за работу поворотника. Тогда нужно подцепить отверткой металлическую скобу и просто потянуть ее вверх. Только после этого можно полностью извлечь не работающую или разбитую фару, произвести замену на новую.
- Для ее замены нужно произвести все те же действия в обратном порядке. Подсоединить проводку, вставить фару и при помощи болтов поставить на место бампер .
При отсутствии опыта проведения ремонтных работ, такая замена может занять несколько часов, опытный же автолюбитель сможет справиться за полчаса и меньше
Важно аккуратно производить разборку и не потерять важные болты и саморезы
Причины поломки задней фары
Поломка одной или обеих задних фар, это распространенная проблема, которая встречается на автомобилях Пежо. Причины могут быть самыми разными, начиная от механического повреждения, полученного в результате столкновения с другой машиной, от камня, попавшего в фару на большой скорости.
Есть и более сложные причины. Начиная с неполадок в проводке и банальным износом детали. Как правило в Пежо 308и 408 очень часто окисляется минусовой провод в разъеме заднего фары, в этом случае следует заменить разъем и плату заднего фары.
Так же фару необходимо снять для банальной замены лампочки.
Автолюбитель может самостоятельно устранить такую неполадку, заменив заднюю фару своими руками. Мелкий ремонт не потребует подъемника или специального оборудования, поэтому автомобилист вполне может сэкономить на посещении сервисного центра и произвести замену самостоятельно.
Типичные признаки неисправности системы освещения
отсутствие индикации на приборной панели при активации поворотников, рычага дальнего / ближнего света, стоп — сигнала;
учащенная индикация вышеперечисленных сигнализаторов;
рычаг дальнего / ближнего света не активирует лампы;
недостаточная яркость ламп, отражателя фонаря.
Вышеперечисленные признаки указывают на повреждение, деформацию, обрыв электрической цепи системы освещения. Для устранения неполадок понадобится комплексная диагностика, идентификация поломки, последующая замена элементов. Сделать это можно, как самостоятельно, так и обратившись в сервисный центр за помощью к специалистам.
Как снять заднюю фару своими руками
В зависимости от модели автомобиля снятие задней фары может быть осложнено. Для проведения замены нужно снять бампер или просто поднять капот. В этой статье мы подробно расскажем о том, как снять заднюю фару своими руками. Хочу сразу сказать, что б меня не поправляли все умные читатели, я прекрасно знаю, что является фонарь и что фара, в связи того, что у нас очень богатый Русский язык и не все умеют им владеть в полной мере, многие когда пытаются отремонтировать автомобиль своими руками, в поиске яндекса набирают именно «Как снять заднюю фару своими руками», а правильнее конечно же «Как снять задний фонарь своими руками», и статья у меня написана как раз для того небольшого процента людей которые хотят снять в своем автомобиле именно заднюю «фару»
Что за что отвечает: блок предохранителей у Хендай Гетц
Если при запуске автомобиля обнаружились проблемы или полностью перестали работать какие-то функции из комплектации – самое время проверить блок предохранителей. В Хендай Гетц блок предохранителей, а также защитные реле расположены в монтажном блоке в подкапотном пространстве.
В зависимости от рыночной направленной автомобиля блок может находиться по правую или левую сторону от двигателя – на большинство европейских машин систему можно найти справа от силового агрегата.
Система блока предохранителей на Хендай Гетц имеет нестандартную маркировку. В автомобиле можно встретить следующие обозначения:
- A/CON – 10-амперный элемент, функциональное предназначение которого заключается в защите от короткого замыкания системы кондиционирования воздуха или климатической установки;
- HORN – предохранитель отвечает только за подачу звукового сигнала. В некоторых мастерских через данный элемент часто подключают дополнительные системы сигнализации или охранный комплекс;
- INJ – элемент, отвечающий за множество электротехнических систем двигателя, в частности ЭБУ силового агрегата, датчиков положения распредвала или коленвала, а также индикатора холостого хода. С завода рекомендуется ставить деталь с пропускной способностью 15 Ампер;
- EPS – элемент, отвечающий за блок электроуправления рулевым колесом. Пропускная способность предохранителя должна составлять строго 50 Ампер;
- P/WDW – деталь отвечает только за стеклоподъемники. Пропускная способность элемента должна быть не меньше 30 Ампер, подключать к системе можно, как только переднюю пару, так и электропакет в сборе;
- BLW – элемент отвечает только за блок управления вентилятором системы отопления. Мощность составляет 30 Ампер;
- SPARE – специальная пара резервных предохранителей, которые могут понадобиться в случае установки дополнительного оборудования либо расширения комплектации транспортного средства. Данный блок предполагает установку элементов с мощностью до 10-15 Ампер;
- ALT – предохранитель генератора транспортного средства. Максимальная нагрузка на электросеть в данной цепи должна составлять не более 20 А – в противном случае предохранитель перегорает;
- SNSR – многофункциональный элемент, предназначение которого заключается в подключении вспомогательного оборудования в комплектации автомобиля. Данный элемент отвечает за питание кондиционера, топливного насоса, радио антенны или датчика концентрации кислорода в салоне;
- ECU – элемент мощностью до 10 Ампер, отвечающий за бору топливного насоса или основного предохранитель электронного блока управления двигателем;
- BATT – система отвечает за работу задних фонарей. Производитель не рекомендует подключать к данную звену еще какие-либо элементы;
- F/PUMP – специальный регулятор датчика отключения автоматической подачи топлива. Выдерживает до 30 Ампер;
- ING 1 – предохранитель мощностью в 30 Ампер, отвечает за реле стартера или блок зажигания;
- ING 2 – элемент, который обеспечивает защиту от перепадов напряжения замка зажигания.
Если в автомобиле присутствует элемент иной маркировки, то рекомендуется проверить номер детали на официальном сайте производителя. Вполне возможно, что был установлен неоригинальный элемент или аналог с другого автомобиля – помните, предохранители с других авто не всегда подходят.
Обратите внимание! Во время замены предохранителей важно учитывать нагрузочную способность каждого элемента. В противном случае толку от замены элементов не будет – предохранители либо сгорят, либо не защитят от перенапряжения
Последствия езды с поврежденной задней фарой
Правила дорожного движения четко описывают, что ожидает водителя, который будет ездить по дорогам с разбитой задней фарой. Согласно нормам, без получения штрафа, водитель может передвигаться в таком виде, только направляясь в автосервис, чтобы устранить поломку. Также допустимо передвижение машин, попавших недавно в ДТП и которые еще не успели заменить деталь.
Самовольная езда по дорогам с неработающими или физически разбитыми задними фарами может закончиться для автолюбителя штрафом. Его величина составляет 100 рублей. Поэтому не рекомендуется передвигаться по городу с разбитыми или не работающими задними фарами, особенно в ночное время. Водителю стоит устранить поломку самостоятельно или обратиться в автосервис. Надеемся, что советы из этой статьи помогут вам самостоятельно устранить поломку и вернуть машину на дорогу.
Пошаговая инструкция
1. Открываем багажник и видим что есть кармашки в обшивке возле фонарей.
2. Поворачиваем фиксатор против часовой стрелки и открываем кармашек.
3. Лампы идут вместе и вынимаются одним блоком. Отдельно стоит только лампочка габарита.
Отключаем разъем питания с блока ламп. Сжимаем фиксаторы и стягиваем.
Сжимаем по бокам фиксаторы блока ламп и выводим его.
4. Для снятия лампы нажимаем на нее, поворачиваем против часовой стрелки и вынимаем.
Установка в обратном порядке, вставляем, нажимаем и поворачиваем за часовой стрелкой.
Блок ламп устанавливается в обратном порядке. Заводим блок на место посадки до щелчка и подключаем разъем питания.
5. Теперь о замене лампочки габарита. Беремся за корпус и тянем на себя.
6. Беремся за лампу и вытягиваем ее из патрона.
7. Вставляем новую лампу в патрон и монтируем патрон с лампой на место.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Ответ эксперта
Не совсем понимаю, что Вы имели ввиду при фразе «конденсат внутри пары».
Повышенный конденсат (подчеркну слово повышенный) в задних габаритах мог появиться только в результате их негерметичности. Герметичность могла нарушиться, если вы несильно «тюкнули» задним бампером что-нибудь. Вы могли этого и не заметить, например, когда автомобиль сильно грязный, и вы при езде задним ходом ударяетесь в препятствие, то на бампере могли и не остаться никакие следы.
Также в результате естественного износа могли появиться микро-трещинки в стекле или соединительных швах.
Также появление конденсата в задних габаритах — это болезнь автомобиля Лада Гранта. Только у кого-то это выражается сильнее, а у кого-то слабее.
Точной рекомендации здесь нет. Я видел много способов ремонта, начиная от разборки и сборки заднего габарита на новый герметик, а кто-то сверлит дополнительные отверстия в габарите.
Проверьте также наличие конденсата в нише багажника, если он там есть, то у Вас забиты вентиляционные клапана. В этом случае воздух внутри багажника не циркулирует, и от этого сильнее запотевают габариты.
Процедура замены

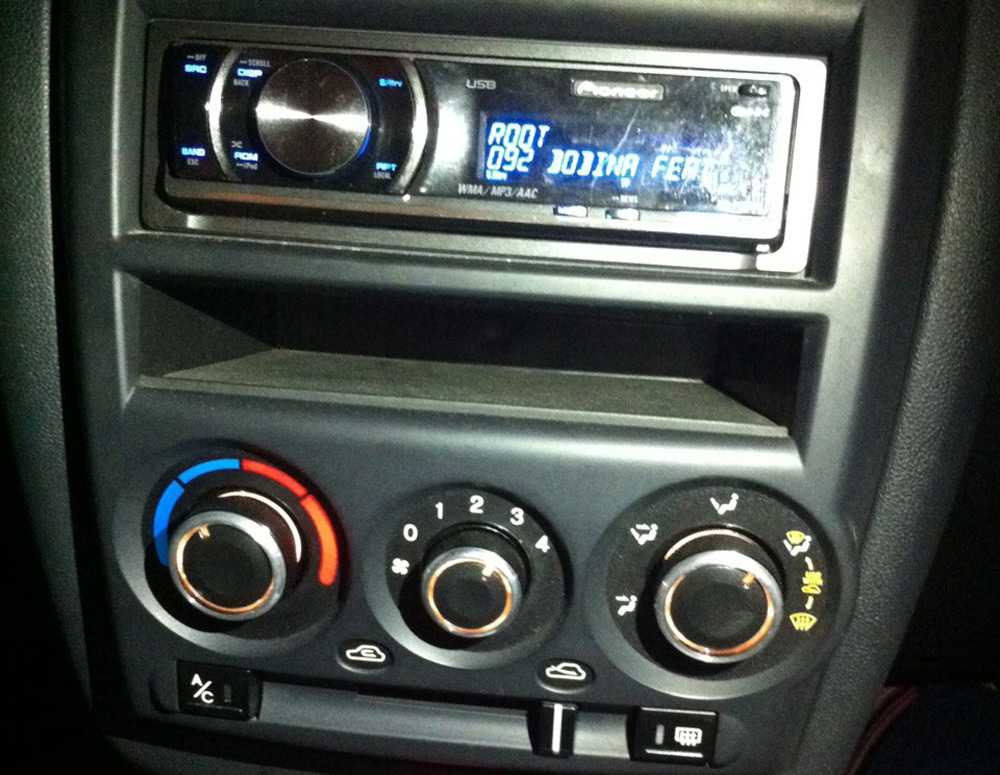

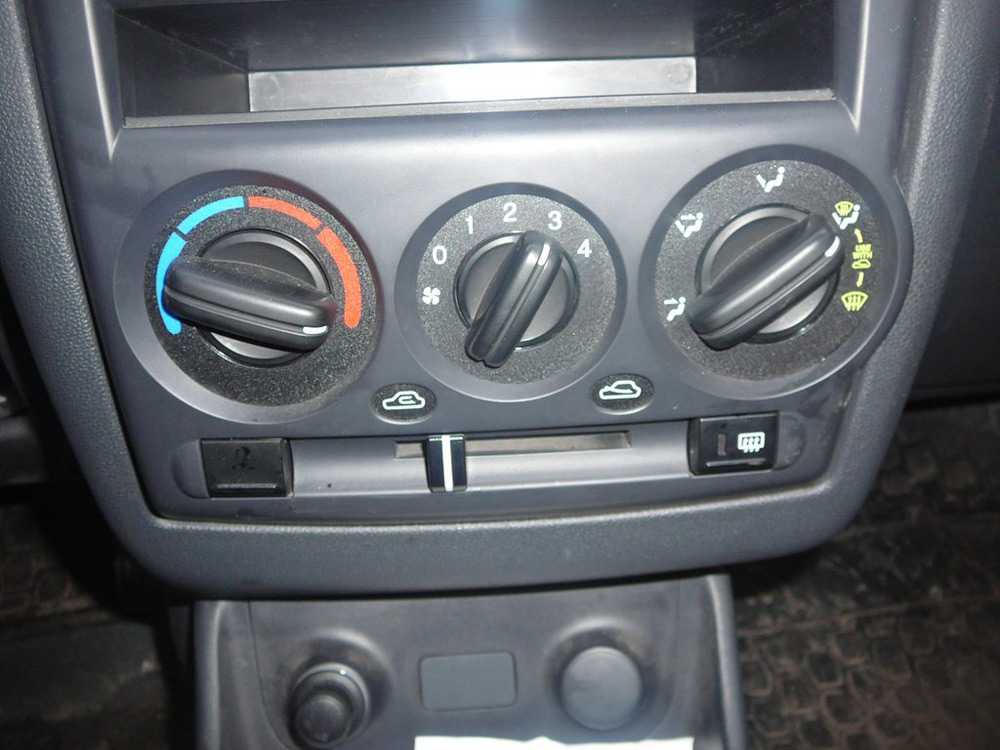

Поскольку освещение перестало срабатывать, то на автомобиле Хендай Гетц не работает подсветка вашей печки из-за прогоревших лампочек.
Заранее купите комплект новых ламп, идентичных оригинальным. Их каталожный номер 9724 125 100. Также может потребоваться дополнительно купить новые клипсы. У них номер 84747 1С000. На весь процесс демонтажа, установки новых ламп и обратную сборку может уйти несколько часов. Потому стоит заранее быть готовым к необходимости потратить целый выходной на это.
Ключевым вопросом является демонтаж панели. Без этого добраться до лампочек подсветки отопителя вы не сможете.
- Снимите полку, которая располагается под рулём. Для этого нужно открутить пару винтов крестовой отверткой. Их вы найдёте слева и справа от полки.
- Извлеките крышку предохранителей. Здесь вы увидите болт размером на 10. Его нужно выкрутить.
- Крепко возьмитесь за полку и выдерните её. Для этого придётся сделать резкое движение на себя. Не бойтесь, сломаться ничего не должно.
- Откройте бардачок, уберите оттуда всё лишнее. По бокам бардачка имеются заглушки, которые нужно вынуть. Это позволит бардачку опуститься вниз.
- Далее, демонтируется тросик от печки. Он на Hyundai Getz один со стороны переднего пассажира в области бардачка. А вот с водительской стороны уже 2 тросика, которые тоже снимаются.
- Съёмниками демонтируется аудиосистема автомобиля. Не забудьте отсоединить все штекеры. Всё это положите в сторонку на время.
- Возьмите плоскую отвёртку. Она нужна, чтобы поддеть центральную панель через паз, расположенный снизу. Двигаясь снизу вверх, постепенно освободите клипсы. Здесь резкие движения не нужны, иначе есть риск поломки.
- Центральная накладка отводится в вашу сторону, освобождаются тросики отопителя и извлекаются все штекеры.
- Снизу вы увидите провод зелёного цвета. Это те самые искомые лампочки подсветки отопителя. Выкручивать их нужно по направлению движения часовой стрелки.
- Если вдруг клипсы упали вниз, обязательно поднимите их и просто наденьте на центральную накладку. Так вы их не потеряете. Они легко входят в паз, после чего защёлкиваются.
- Меняя лампочки, обязательно возьмите круглогубцы, имеющие длинный захват. Даже обладатели самых маленьких и длинных пальцев не смогут пробраться к месту установки ламп. Особенно сложно вручную повернуть штекер на полные 45 градусов.
- Выполните процедуру обратной сборки. Здесь у многих возникают проблемы, поскольку разобрать, оказывается, проще, чем собрать. Внимательно следите, чтобы у вас не оставалось никаких лишних деталей, все процессы осуществлялись строго в обратной последовательности. Проверьте работу всех регуляторов и крутилок после сборки. Если всё функционирует нормально и подсветка работает, вам удалось самостоятельно провести достаточно сложный ремонт.
Если следовать инструкциям и быть внимательным, на всю работу вы потратите не более 100 рублей. Лампочки дешёвые, как и клипсы. Потому, с точки зрения финансовых затрат, самостоятельная смена ламп подсветки печки будет оптимальным решением.
Как правильно снимается фара с автомобиля ВАЗ-2110
Если владельцу машины потребуется заменить сгоревшую лампочку в фарах машины, разбирать сам блок не потребуется. А вот если необходимо самостоятельно модернизировать осветительные приборы или снять задние стекла, тогда без разборки фар не обойтись. Кроме этого, процедура демонтажа порой требуется, если необходимо заменить гидрокорректор – удобное приспособление, позволяющее при помощи рычага регулировать уровень светового потока прямо из салона собственного авто.
Зная несложные правила, которые подскажут, как поэтапно можно снять фару на ВАЗ-2110, вам не придется обращаться на станцию технического обслуживания. Справиться с работой можно самостоятельно.
Идеи для тюнинга задних фар
Многие автолюбители хотят выделить свой автомобиль, выполняя тюнинг задних фонарей.
Наклейки и мощные лампы
Один из самых простых способов придать автомобилю оригинальный вид – наклейки на задние фонари. Конечно, это не серьезные изменения и скорее напоминают детскую забаву, но могут придать машине обновленный вид.
Стильного и презентабельного вида транспортного средства можно добиться использованием светодиодов. С их помощью можно придать авто оригинальный вид, реализовав самые смелые дизайнерские решения.
К тюнингу относится установка мощных лампочек в оптику. Их устанавливают с тонированной пленкой, затемняющей рассеиватель заднего фонаря (автор видео — Дом Пленок).
Доступный и популярный способ придать любой модели автомобиля индивидуальный внешний вид — накладки. На авторынке продаются готовые комплекты накладок. Уникальные накладки на фонари своими руками можно сделать с помощью стеклоткани и эпоксидного клея.
