Замена ремня грм шевроле круз своими руками

Инструкция

Не каждый владелец Шевроле Круз захочет заниматься заменой ремня ГРМ самостоятельно. Эта процедура является непростой, поэтому взвесьте свои силы и возможности и подумайте, сможете ли сделать это сами. Или лучше обратиться на СТО? Замена ремня ГРМ сегодня стоит около 7-8 тысяч рублей или 2 500 — 3 000 гривен. Самостоятельная смена компонента стоит около 3 тысяч рублей или 1 тысяча гривен.

Загрузка …

Какой ремень нужен?

Производитель Шевроле Круз оснащает машины ремешком и комплектующими к нему элементами компании Gates. Замену компонента лучше осуществлять вместе с роликами:

сам ремешок, каталожный номер 96417177, стоимость оригинальной детали от General Motors на сегодняшний день составляет около 1 500 рублей или 500 гривен;
ролик натяжной, приобретайте по номеру 96350550, цена за оригинал — около 1 тысячи рублей или 350 гривен;
обводной ролик газораспределительного механизма с каталожным номером 96350526 сегодня стоит около 600 рублей или 200 гривен, за оригинал.

Поэтапная работа

Открыть капот Шевроле Круз.
Произведите демонтаж опоры мотора с правой стороны.
Демонтируйте диск коленчатого шкива, используя при это необходимые гаечные ключи.
Ослабьте винт коленчатого шкива и проверните вал, пока он не будет находиться в верхней мертвой точке. Проворачивать шкив нужно по ходу его движения. Если все сделали правильно, то метка «1» коленчатого шкива будет находиться напротив метки «2». Кроме того, метки под номером «1» на шестеренках распределительных шкивов должны находиться друг напротив друга.
Необходимо установить стопорный фиксатор между шестеренками распределительных шкивов.
Затем нужно слить антифриз из системы. Под сливную пробку подставьте старое ведро или другую емкость. После этого гаечным ключом ослабьте винты насоса антифриза, а затем сам насос начните вращать против часовой стрелки, используя при этом ключ для демонтажа ремня ГРМ для его ослабления.
Ремешок можно демонтировать.
Винты насоса антифриза можно затянуть. На этом процедура демонтажа кончена, далее следует установка нового компонента.
Теперь следует ослабить винты насоса антифриза.
Произведите монтаж нового ремешка. Насос антифриза после этого необходимо крутить против часовой стрелки при помощи вышеуказанного ключа. Стрелка рычага регулятора натяжителя элемента должна совместиться с пазом, как показано на картинке.
После этого затяните винты, которые крепят насос хладагента. Далее, приступаем к проворачиванию коленчатого шкива мотора. Его необходимо провернуть на один полный цикл работы, которые составляет 720 градусов. Крутить коленчатый шкив следует оп траектории его вращения при работе мотора.
Сделав это, следует проверить, в каком положении находятся шестеренки на распределительном и коленчатом шкивах. Не забудьте проверить, насколько натянут именно ремешок. После замены ремня ГРМ его натяжение должно быть таким, каким было до ремонта, разумеется, если ремешок был хорошо натянут. Он не должен прогибаться, если в него ткнуть пальцем. Максимум расстояние прогиба должно составлять 5 мм. Однако, и сильно перетянутым он быть не должен

Поэтому придется поискать «золотую середину».
Обратите внимание на положение метки под первым номером на звезде коленчатого шкива. Она должна находиться напротив метки под номером два, расположенной на приливе крышки маслонасоса

Кроме того, метки под первым номером на шестеренках распределительных шкивов должны находиться друг напротив друга.
Специальным ключом для шестеренок распределительных шкивов произведите установку валов.
Открутите винт коленчатого шкива, после чего произведите установку данного элемента.
Осуществите монтаж опоры мотора, демонтированный ранее. Произведите установку переднего защитного кожуха ремешка, который был снят в начале ремонтного процесса.
Теперь необходимо залить антифриз обратно. Закрутите сливную пробку под днищем шевроле Круз и залейте слитую ранее охлаждающую жидкость. Обратите внимание на ее состояние. Если хладагент в ненадлежащем виде, он темный, в нем присутствуют осадки, отложения или грязь, то его лучше заменить на новый. Лучшим вариантом будет промывка всей системы, чтобы извлечь из нее все осадки и грязь, но все зависит от ваших желаний и возможностей. Залейте антифриз до необходимого уровня, чтобы в расширительном бачке он находился между отметками MIN и MAX.
Прогрейте Шеровле Круз до рабочей температуры. Как только включатся вентиляторы антифриза, осмотрите мотор, чтобы не было следов подтеков. На этом смена компонента завершена.

Ресурс 1.4-литровых моторов

Рассматривая автомобиль с точки зрения надежности движков на 1.4 литра, нужно подробно ознакомиться с выносливостью двух силовых агрегатов, представленных в качестве основных для машины, предназначенной для российского рынка. Дальше рассмотрим, каков ресурс двигателя Шевроле Круз 1.4 – это турбированные LUJ и A4NET.

LUJ

В 2012 году Chevrolet Cruze получил турбированный бензиновый мотор LUJ. Фактически агрегат является точной копией A14NET, который хорошо известен рядовым автолюбителям по модельному ряду Opel. Несмотря на общую конструктивную идентичность, некоторые отличительные особенности каждый из моторов имеет. Например, LUJ получил систему непосредственного впрыска топлива, когда в A14NET распределенный впрыск топливной смеси в цилиндры двигателя. За счет турбины невысокого давления (примерно 0.5 бар) обе установки снимают одинаковое число лошадиных сил – 140. Что касается его общей конструкции, то состоит LUJ из алюминиевого блока цилиндров с 16-клапанной головкой из легких материалов. Максимальный крутящий момент 200 Нм генерируется при достижении мотором 4900 оборотов в минуту. В качестве привода газораспределительного механизма выступает цепь. Она повышает надежность двигателя, следовательно, ресурс, но её не хватает на весь срок эксплуатации автомобиля.

Отзывы автовладельцев указывают на то, что LUJ не имеет серьёзных инженерских просчетов, но получил небольшое количество хронических «болезней». В это число стоит отнести проблемную систему вентиляции картерных газов. Из-за конструктивных хитростей, на которые пришлось пойти инженерам General Motors, в турбированном движке страдают и преждевременно выходят из строя диафрагма, обратный клапан и гофрированный шланг. Первые симптомы поломки одного из компонентов системы вентиляции картерных газов можно распознать по увеличенному расходу моторного масла, шипящему звуку в подкапотном пространстве, плавающим оборотам и возросшему уровню топлива. Игнорировать проблемы, связанные с ВКГ, ни в коем случае нельзя, ведь из-за возрастающего давления под воздействием надуваемого турбиной воздуха возможна серьёзная поломка двигателя. Если вовремя устранять малейшие неисправности и следить за состоянием авто, то мотор LUJ сможет выработать от 300 000 до 350 000 километров пробега.

A14NET

По своей конструкции турбированный 1.4-литровый A14NET – полная идентичность LUJ. Все тот же алюминиевый блок цилиндров и 16-клапанная головка. Турбина на 0.5 бар, которая позволяет мотору вытягивать 140 лошадиных сил при небольшом рабочем объёме агрегата – 1.4 литра. Кажется, что подобный двигатель – само совершенство. Он экономичный, тяговитый, обеспечивает необходимую динамичность автомобилю и обладает хорошим ресурсом. Но на практике дела обстоят чуть иначе. Мотор требователен к качеству моторного масла, поэтому нужно лить только официальное, рекомендованное производителем смазочное вещество. Чтобы выработать весь заложенный в движок потенциал, придется ездить аккуратно и размеренно. Агрессивный стиль езды очень пагубно сказывается на общем состоянии двигателя, турбины в частности.

Основная проблема A14NET, которая вызывает у автовладельцев не самые приятные эмоции, прокладка клапанной крышки, которая может дать течь в любой момент

Неважно, новый автомобиль или старый, нужно быть готовым к тому, что из-под крышки начнет сочиться моторное масло. Еще двигатель любит немного повибрировать, в принципе, ничего в этом страшном нет, так как небольшие вибрации на низких оборотах – одна из особенностей турбированных моторов производства General Motors. Если суммировать все вышесказанное, то получим довольно неплохой современный двигатель

Он получил целый ряд технологичных систем, призванных обеспечивать бесперебойную работу движка на протяжении всего периода эксплуатации. Для гонок подходит слабо, а вот для ежедневной спокойной городской эксплуатации – вполне. Если следить за его состоянием и вовремя устранять малейшие неисправности, прослужит 300 тысяч километров пробега. Дополнительную информацию об этом агрегате можно найти в статье ресурс двигателя Опель Зафира

Если суммировать все вышесказанное, то получим довольно неплохой современный двигатель. Он получил целый ряд технологичных систем, призванных обеспечивать бесперебойную работу движка на протяжении всего периода эксплуатации. Для гонок подходит слабо, а вот для ежедневной спокойной городской эксплуатации – вполне. Если следить за его состоянием и вовремя устранять малейшие неисправности, прослужит 300 тысяч километров пробега. Дополнительную информацию об этом агрегате можно найти в статье ресурс двигателя Опель Зафира.

Возможные неисправности генератора

Иногда приходится заниматься снятием генератора на Chevrolet Cruze, либо же проводить процедуры по замене щёток на том же генераторе от Chevrolet Cruze.

Генератор — это устройство, которое обеспечивает подзарядку аккумуляторной батареи для последующих пусков двигателя, а также питает всю автомобильную электросистему, когда мотор запущен.

У него могут происходить разные неисправности и неполадки. Некоторые можно устранить. В других ситуациях помогает только замена генератора на новую деталь, подходящую под Chevrolet Cruze.

Прежде чем взяться за замену подшипников генератора на Chevrolet Cruze, либо пытаться решить другие проблемы, разберёмся с основными и наиболее часто встречающимися неисправностями.

Есть несколько симптомов, на которые стоит обратить внимание:

Включая зажигание, лампа разряда АКБ не горит. В этой ситуации причина одна. Это обрыв проводки между генератором, выключателем зажигания и сигнальной лампочкой. И решение только одно. Потребуется устранить образовавшийся обрыв.
После запуска двигателя лампочка разряда аккумулятора не гаснет. Здесь потенциальных причин уже несколько. Зная схему включения генератора на Chevrolet Cruze, можно сказать, что проблема может крыться в слабом натяжении ремня генератора, в неисправном генераторе, либо же в замыкании на массу между генерирующим устройством и сигнализатором. В первом случае нужно проверить уровень натяжения ремня и поменять его при необходимости. Если имеются неисправности детали, то есть износились щётки, недостаточно плотно прилегают контакты, перегорела обмотка возбуждения, либо же вышел из строя выпрямительный блок или регулятор напряжения, то придётся заняться заменой или ремонтом генератора. При замыкании на массу нужно просто изолировать проблемный провод.
Генератор не заряжает аккумулятор. Связано это может быть с окислением клемм, с поломкой со стороны самого аккумулятора, со слабым натяжением ремня или с поломкой регулятора напряжения или выпрямителя. В зависимости от конкретной причины, придётся очистить и смазать клеммы, поменять АКБ, натянуть или заменить ремень, а также установить новый выпрямитель, либо регулятор напряжения.
Происходит перезаряд аккумуляторной батареи. Тут причину нужно искать в поломке выпрямителя, регулятора напряжения, либо в цепи генератора-аккумулятора. Проблема решается заменой элементов, а также зачисткой и подтяжкой контактов, проверкой реле и предохранителей.

Разобравшись с причинами и источниками проблем, можно провести мероприятия по ремонту и восстановлению.

2290-4-Teh_obsluzhivanie.indd

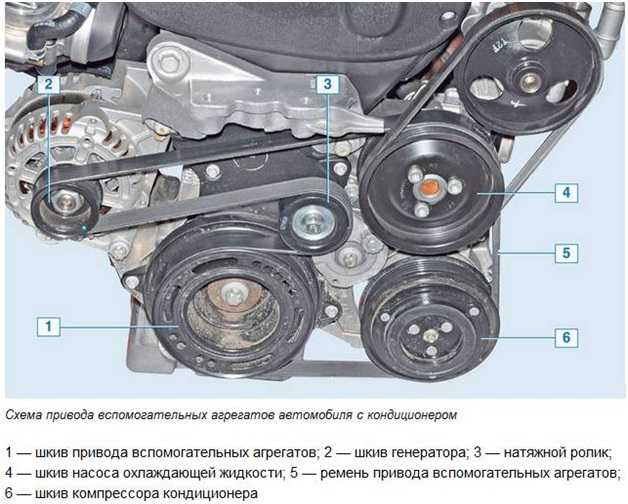

Схема привода вспомогательных агрегатов автомобиля с кондиционером

1 — шкив привода вспомогательных агрегатов; 2 — шкив генератора; 3 — натяжной ролик; 4 — шкив насоса охлаждающей жидкости; 5 — ремень привода вспомогательных агрегатов; 6 — шкив компрессора кондиционера

Для проверки состояния ремня снимаем правое колесо и правый грязезащитный щиток моторного отсека. Отворачиваем саморезы крепления подкрылка правого переднего колеса к переднему бамперу и крылу и вынимаем пистоны крепления передней части подкрылка к кузову, отгибаем переднюю часть подкрылка и заводим ее за диск тормозного механизма.

Артикул и стоимость оригинального приводного ремня на Шевроле Круз и его аналогов

На автомобиле Chevrolet Cruze применяется два ремня вспомогательных агрегатов. Один из них приводит в действие гидроусилитель руля. Он не имеет системы натяжения. Его артикульный номер — 4РК-643 либо 55564676. Ремень четырехклиновой. Он имеет длину равную 643 мм. Цена ремня составляет 260-300 рублей.

Приводной ремень 4РК-643

Более длинный ремень передает энергию для генератора и насоса охлаждающей жидкости. Он бывает двух видов и зависит от комплектации автомобиля:

Шевроле Круз без кондиционера имеет поликлиновый обводной ремень с артикульным номером 6PK или 55565302. Его длина составляет 1453 мм.
Chevrolet Cruze, который комплектуется кондиционером, имеет более длинный шестиклиновой ремень. Его артикул — 6РК 1555 либо 55563925. Длина ремня для навесного оборудования составляет 1555 мм.

Схема расположения ремней 6PK и 6РК 1555 предполагает наличие натяжного ролика. Он обеспечивает отсутствие проскальзываний. Благодаря этому увеличивается ресурс ремня, а силовая установка работает стабильней. Цена за новый приводной ремень для двигателей на 1.4 турбо, 1.6 (109 л с) и 1.8 литров находится в пределах от 400 до 600 рублей.

Схема расположения ремней привода навесного оборудования

Официальный производитель рекомендует приобретать только оригинальные приводные ремни. Не смотря на это, опытные автомобилисты утверждают, что существует целый ряд аналогов от сторонних производителей, которые по качеству не уступают фирменному изделию. Наилучшие ремни, подходящие для подмены оригинала, приведены в таблице ниже.

Таблица — Аналоги оригинального ремня для навесного оборудования на Шевроле Круз

Фирма производитель	Примечание	Артикульный номер	Ориентировочная стоимость, рубль
GATES	Для привода ГУР	4PK643SF	220-250
BLUE PRINT	Для привода ГУР	AD04R641	300-350
HUTCHINSON	Для привода ГУР	643 SK 4	300-340
DAYCO	Без кондиционера	5PK1355	320-350
DAYCO	С кондиционером	6PK1555	400-450

Порядок работы:

Открывается капот автомобиля.
Демонтируется опора силового агрегата, расположенная справа.
Диск шкива коленвала демонтируется при помощи гаечных ключей нужного диаметра.

Сам коленвал, предварительно несколько ослабив винт его шкива, следует провернуть по ходу движения, поставив его в верхнюю «мертвую точку». При правильном выполнении этого этапа метки под номерами 1 и 2 как на шкиве коленвала, так и на шестеренках распредвалов будут совпадать.

После этого между шестернями шкивов распредвалов вставляется стопорный фиксатор.

Затем из системы в заранее подготовленный сосуд должна быть слита охлаждающая жидкость. Когда это будет выполнено, винты крепления водяной помпы нужно ослабить при помощи специального гаечного ключа.

После этого насос следует поворачивать в направлении «против часовой», чтобы ослабить приводной ремень ГРМ и облегчить его снятие.
Ослабив натяжение приводного элемента до необходимой степени, ремень ГРМ следует снять, после чего крепежные элементы насоса охлаждающей жидкости могут быть затянуты снова.

Итак, старый приводной ремень снят. Теперь можно переходить к процедуре установки нового.

Ослабляются крепежные элементы насоса (водяной помпы).

Новый зубчатый ремень устанавливается на штатное место. После этого насос охлаждающей жидкости следует проворачивать в направлении «против часовой», применяя для этого специальный ключ, до тех пор, пока стрелка рычага натяжного ролика не расположится напротив паза.

Затем крепежные винты насоса охлаждающей жидкости должны быть затянуты. После этого шкив коленвала силового агрегата проворачиваетсяна 720 градусов (полный рабочий цикл) в направлении, противоположном его движению при работающем двигателе.
После этого необходимо проверить положение шестеренок, которые имеются на шкивах валов и качество натяжения ремня. Этот элемент в результате проведенных манипуляций не должен ослабнуть. Проверить, насколько хорошо натянут ремень, можно, надавив на него пальцем. Изделие не должно прогибаться более чем на 5 миллиметров, но и перетягивать его тоже не следует.

Необходимо обратить внимание на то, чтобы метка № 1 на шестерне коленвала, была совмещена с отметкой № 2, которая имеется на крышке масляного насоса. Также должны совпадать друг с другом метки, имеющиеся на шестернях шкивов распредвалов и пронумерованные цифрой 1

Воспользовавшись специальным шестереночным ключом, следует установить распредвалы.
Затем устанавливается шкив коленвала (винт его должен быть предварительно откручен).
Устанавливается на свое штатное место демонтированная ранее опора силового агрегата, а затем монтируется кожух передней защиты зубчатого ремня ГРМ (который в начале процесса тоже был снят).
После этого необходимо закрутить пробку отверстия слива, находящуюся под днищем автомобиля, и антифриз, ранее слитый из системы охлаждения, залить обратно

Заливая охлаждающую жидкость, необходимо обратить внимание на то, как она выглядит. При наличии в антифризе грязи и осадков не следует его использовать

То же самое касается случаев, когда охлаждающая жидкость имеет слишком темный цвет. Вместо непригодного хладагента в систему следует залить новый. При возможности перед заливом нового антифриза желательно промыть всю систему для удаления загрязнений и осадков. Количество залитого в систему хладагента должно быть таким, чтобы уровень его в расширительном бачке был примерно посередине между отметками минимума и максимума.

На этом процесс замены приводного ремня можно считать законченным. Остается только запустить мотор и дать ему прогреться до достижения рабочей температуры. После включения вентиляторов антифриза, необходимо произвести осмотр внешней стороны двигателя, чтобы убедиться в отсутствии следов подтекания технической жидкости.

Выбираем ремень ГРМ на Chevrolet Cruze

На рынке присутствует большое количество ремкомплектов ГРМ, какой из них лучше выбрать ? Давайте разберем подробнее, полагаться в этом вопросе нам придется на статистику владельцев Шевроле Круз, ведь никто не хочет, чтобы новый ремень порвался и потянул за собой мотор не выходя свой положенный срок.

Для Крузов с моторами 1.6 (LXT/F16D3) существуют следующие ремкомплекты ГРМ, выделим из них зарекомендовавшие себя детали:

ремень (оригинал) ГРМ GM/Daewoo — артикул 96417177;
натяжной ролик ремня распредвала (оригинал) GM/Daewoo — артикул 96350550;
направляющий ролик ремня ГРМ (оригинал) GM/Daewoo — артикул 96350526;
ремень ГРМ Gates — артикул 5419 XS;
ремень ГРМ Ina — артикул 536 0290 10;
ремень ГРМ SKF — артикул VKMA 05260;
комплект роликов Ina — артикул Ina 530 0332 09;
ремкомплект ГРМ BOSCH (ремень + ролики) — артикул 1 987 948 226;
ремень ГРМ Contitech — артикул СЕ887.

Стоимость деталей варьируется, так цена ремней ГРМ начинается с отметки в 800р. Комплект роликов обойдётся от 1600р. (в зависимости от производителя), а ремкомплект целиком начинается с отметки в 3700р. (самые дешевые), комплекты лучшего качества стоят 4500 — 5500р

Также стоит учесть, что при замене ремня следует обратить внимание на помпу, желательно приобрести ремкомплект прокладок помпы и заменить их

Для Крузов с моторами 1.6 (LDE/F16D4) и 1.8 (2H0/Z18XER) идут следующие детали:

ремень (оригинал) ГРМ GM — артикул 24422964;
натяжной ролик ремня ГРМ (оригинал) GM — артикул 55574864;
паразитный ролик ремня ГРМ (оригинал) GM/Daewoo — артикул 24436052;
ремкомплект ГРМ (ремень + ролики) — артикул K015603XS (не ниже 2011 года изг.);
ремень ГРМ Gates — артикул 5603XS;
набор роликов Ina — артикул Ina (номер — 530 0450 09).

Стоимость варьируется, ремни ГРМ — от 1600р, комплекты роликов — 1500-2000р, а ремкомплекты целиком — от 4500 до 7000р.

Процедура замены

Многие водители, особенно те, которым ранее не приходилось иметь дело с ременным приводом механизма ГРМ, мало уделяют внимания техническому состоянию деталей этого узла. Это совершенно неправильно, так как нагрузки зубчатый ремень испытывает значительные. Он передаёт вращение от коленвала насосу охлаждающей жидкости, распредвалу

Обрыв ремня, срезание зубьев не позволят запустить мотор, поэтому состоянию деталей привода следует уделять особое внимание

Выполнить замену изношенных деталей механизма ГРМ можно самостоятельно. Специального инструмента, оборудования не потребуется. Работу можно выполнить в гараже над смотровой ямой, эстакаде, подъёмнике. Если руки уверенно держат слесарный инструмент, владелец автомобиля знаком с устройством силового агрегата, можно браться за работу.

Какой ремень приобрести и что потребуется

Сегодня менеджеры торговых сетей предлагают большой ассортимент зубчатых ремней для привода механизма ГРМ. Если спросить совета у ремонтников, то они посоветуют использовать оригинальный ремень GM 96183353, но стоимость его соответствует репутации изделия, его качеству. Можно успешно использовать запасные части от компании Gates, Contitech. При выборе следует тщательно проверить приобретаемую деталь, так как можно купить подделку. Кроме этого, специалисты рекомендуют одновременно с ремнём менять ролик натяжного устройства, насос охлаждающей жидкости.

Из инструмента понадобиться:

Гаечные ключи (рожковые, накидные).
Набор головок с воротком.
Шестигранники.
Отвёртки с плоским, крестообразным лезвием.
Молоток, плоскогубцы, монтажную лопатку.
Автомобильный домкрат.
Подставку под кузов автомобиля.
Противооткатные башмаки.
Ветошь.

Если запланирована замена помпы, тогда придётся запастись антифризом для доливки, ёмкостью для слива охлаждающей жидкости.

Пошаговое описание

Когда автомобиль будет выставлен на месте проведения работ, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные башмаки. Работу начинают в моторном отсеке. В первую очередь отключают клеммы АКБ, чтобы не случилось короткого замыкания в электрических цепях. Далее порядок действий будет таким:

Отворачивают крепёж корпуса воздушного фильтра, снимают его вместе с подводящими патрубками.

Рекомендуем: Щетки стеклоочистителя Форд Фокус 2 2005-2010 г

Снятие воздушного фильтра

Следующим шагом будет снятие защиты механизма привода ГРМ, для этого необходимо отвернуть 4 винта, после этого кожух вынимают из моторного отсека.
Далее следует сорвать колёсные болты правого переднего колеса.
После этого автомобильным домкратом приподнимают переднюю часть кузова, опускают её на подставку, колесо снимают.
Снимают пластиковую защиту арки переднего колеса, получают доступ к нижней защите ГРМ, снимают её.

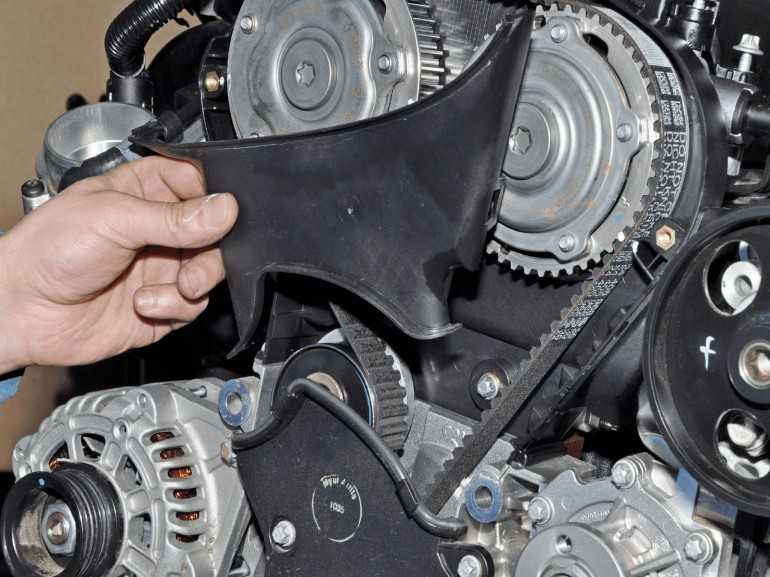

Снятие нижней крышки ГРМ

Проворачивают коленвал до совпадения установочных меток. Удобно работать головкой с длинным воротком.

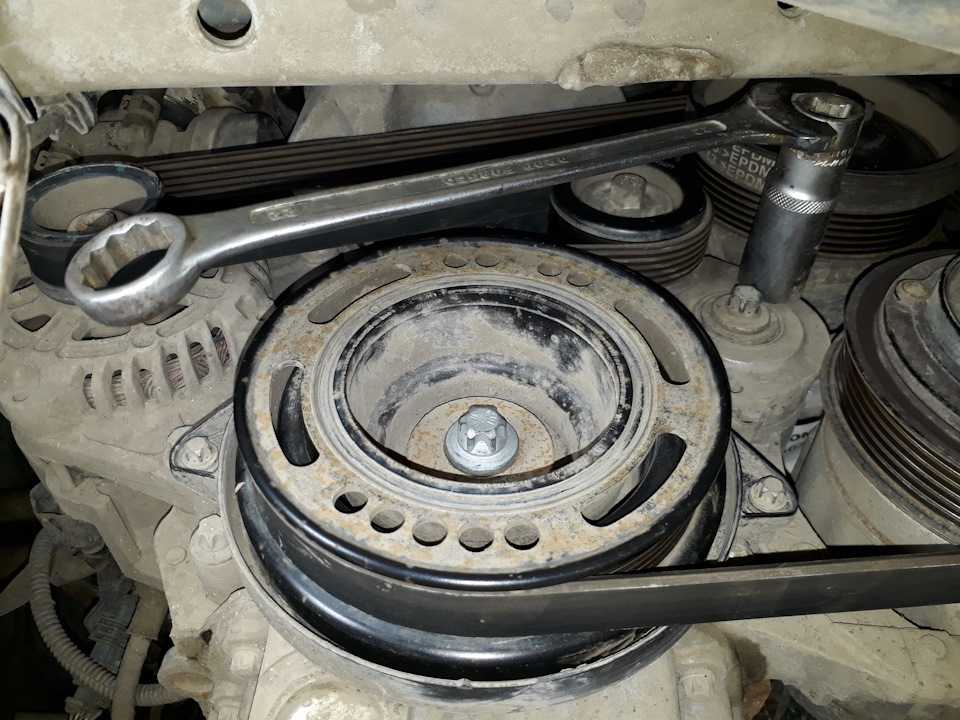

Работе будет мешать ремень ГУР, генератора, который следует снять. Для этого ослабляют натяжение генератора, отворачивают крепление шкива ГУР, снимают ремень, затем шкив.
Доступным способом фиксируют коленвал от проворачивания, снимают с него шкив.

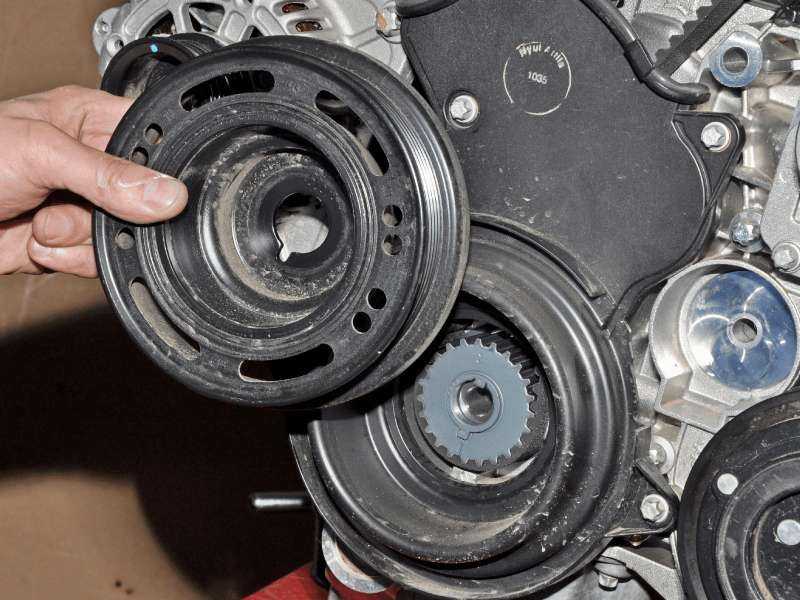

Сняти шкива коленвала

Отпускают крепление ролика натяжного устройства, снимают зубчатый ремень.

Снятие натяжного ролика Установку новых деталей проводят в порядке обратном их снятию. Перед установкой следует проверить совпадение установочных меток, если они не сдвинулись, можно устанавливать новый зубчатый ремень.

Необходимо следить за правильным натяжением ремня в приводе. Для этого на корпусе механизма натяжения имеются метки. Ролик следует поворачивать до тех пор, пока они не совместятся. Когда ремень будет натянут, следует повернуть коленвал на два оборота, проверить совпадение установочных меток. Если они не сдвинулось, можно завершать установку ранее снятых деталей.

Правильное натяжение

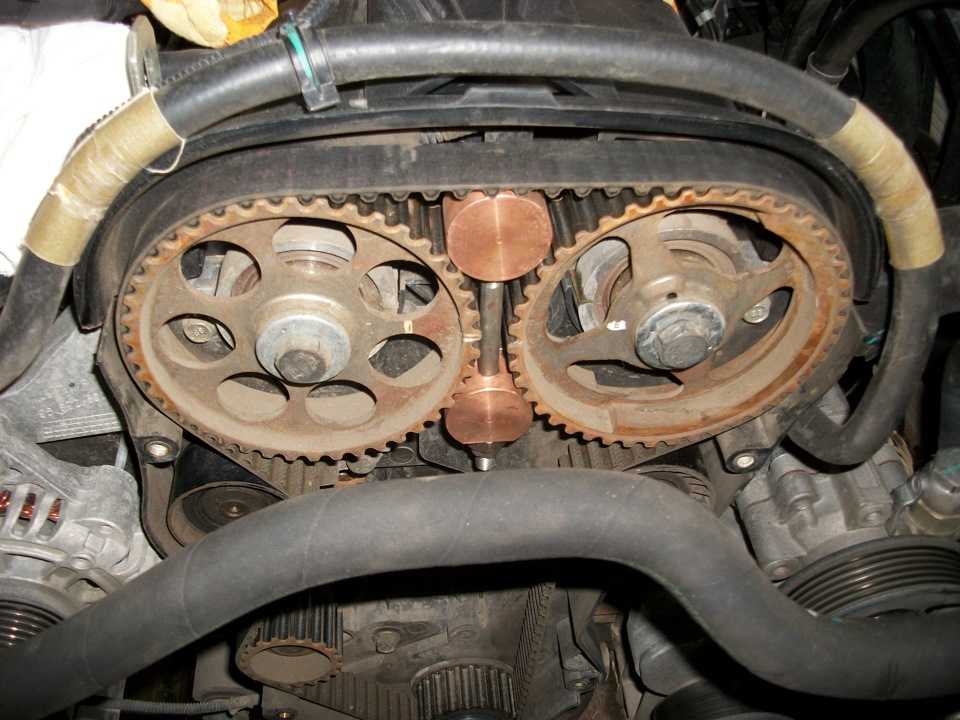

Установочные метки

Чтоб получить максимальную эффективность работы силового агрегата, следует правильно настроить работу механизма распределения впуска горючей смеси, отвода отработанных газов. Для этого на двигателе имеются установочные метки, совпадение которых гарантирует нахождение поршня первого цилиндра в мёртвой точке. Метки наносят на шкивах коленвала, распредвала, а также на задней крышке механизма ГРМ, блоке цилиндров. Валы проворачивают до тех пор, пока риска на шкиве распредвала не станет строго напротив углубления защитного кожуха ГРМ. Шкив коленвала также имеет риску, которая совмещается с отливом на блоке цилиндров. При таком их расположении можно получить ожидаемые показатели работы мотора.

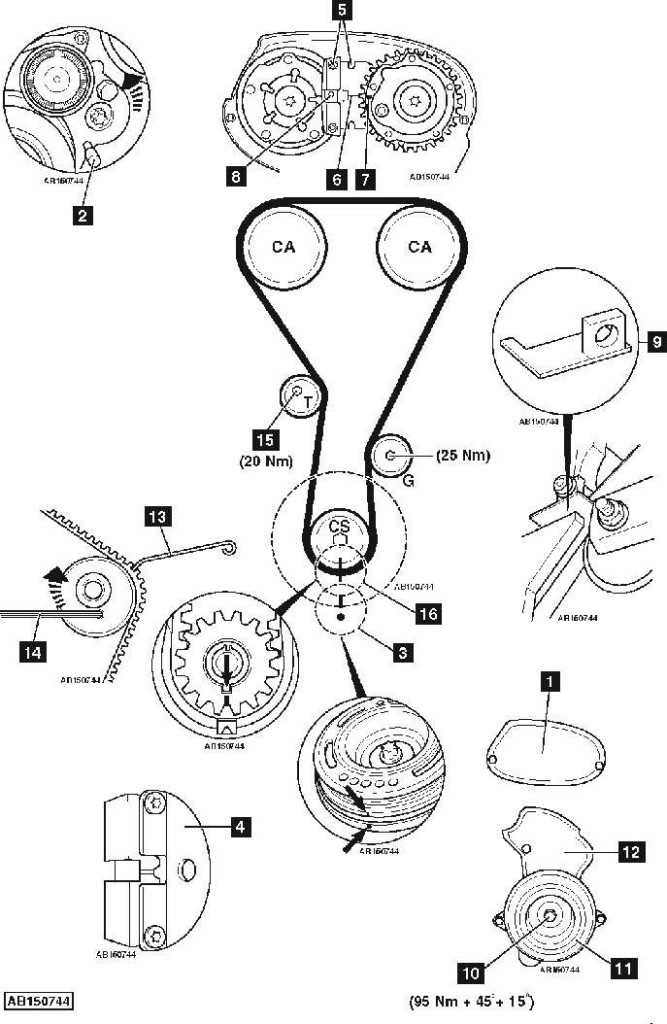

2290-8-09-31

Перед монтажом ремня проверяем по совпадению установочных меток (см. выше) правильность установки коленчатого вала и корпусов исполнительных механизмов распределительных валов системы регулирования фаз. При необходимости поворачиваем коленчатый вал и зубчатые шкивы распределительных валов в нужное положение. Надеваем ремень на зубчатые шкивы коленчатого и распределительных валов и заводим ремень за направляющий ролик. Повернув натяжной ролик по часовой стрелке, заводим за него ремень и отпускаем ролик. При этом ремень автоматически натянется.

Вынимаем фиксирующее приспособление из пазов хвостовиков распределительных валов. Проворачиваем коленчатый вал на два оборота по часовой стрелке за винт крепления шкива привода вспомогательных агрегатов.

Вновь проверяем фазы газораспределения. В случае несовпадения установочных меток повторяем процедуру установки ремня привода ГРМ.

Затягиваем винт крепления шкива привода вспомогательных агрегатов вначале моментом 95Н·м. Далее доворачиваем на 30°, а затем еще на 15°.

Все остальные детали и узлы устанавливаем в обратной последовательности.
