Замена сальников распредвалов и коленвала
Как извлечь сальники? Не стоит ковырять там отвертками, шилом и прочими инструментами.
Достаточно вкрутить в сальник обычный саморез по металлу
Обрабатываем ВД-40
И плоскогубцами выдергиваем сальник за саморез
То же самое проделываем с сальником коленвала
На этом демонтаж окончен и приступаем к установке сальников, помпы и ремня с роликами.
Сальники распредвалов я буду устанавливать разные. Вернее они одинаковые и производитель тоже один и тот же. Просто разный материал изготовления. Об этом мы поговорим в другом посте, а сейчас просто установим.
Наносим на внутреннюю кромку сальника немного моторного масла
Устанавливаем его на свое место максимально ровно и без перекосов
В качестве оправки используем старый сальник и отрезок трубы диаметром примерно 60 мм
Пару тройку не сильных ударов по трубе и сальник установлен. Проверяем, что старый сальник стоит без перекосов и удаляем его
Второй сальник устанавливаем аналогично

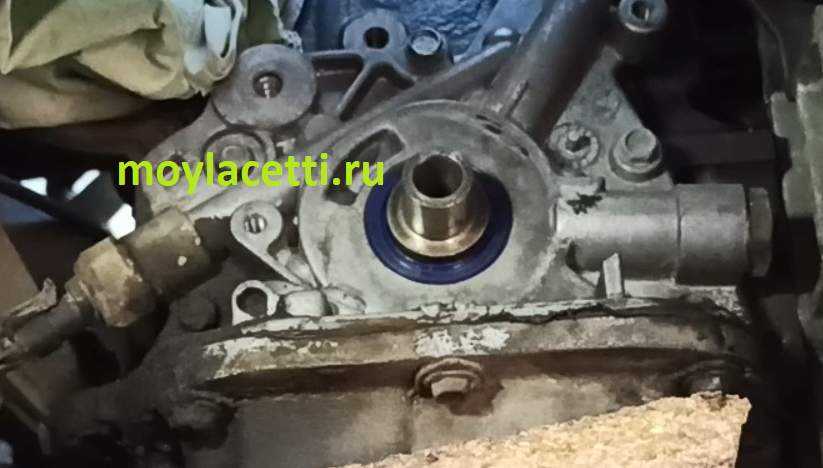

Сальник коленвала монтируем точно также, только используем в качестве оправки головку на 30 мм или подходящую трубу
Идем дальше.

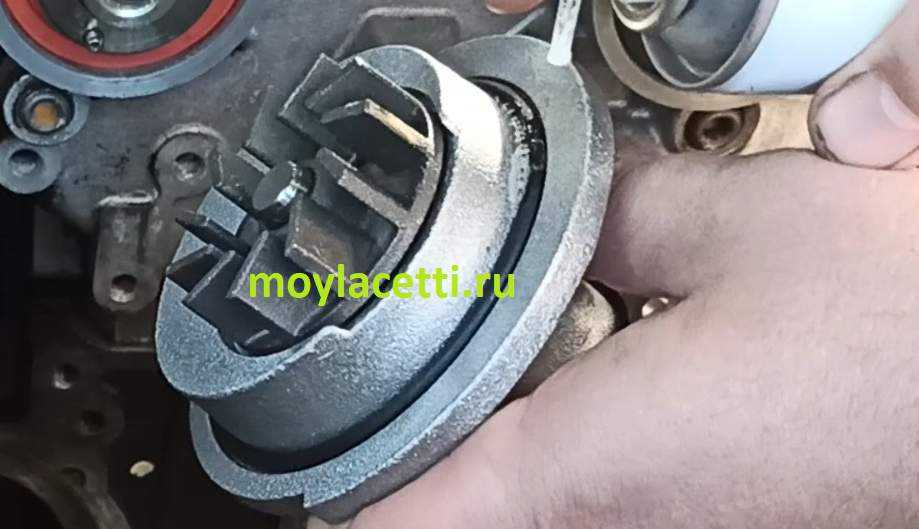

Устанавливаем помпу. Но так как мы ее будем еще неоднократно двигать, то имеет смысл смазать ее уплотнитель силиконовым спреем. Это хоть немного убережет его от задиров, потертостей и закусывания
Примечание. Не используйте никакие герметики. Во-первых, это там не к чему, так как уплотнитель будет держать и так, если Вы хорошо подготовили посадочное место. А, во-вторых, мы еще не раз будем двигать помпу, поэтому герметик там, как зайцу пятая нога.
Устанавливаем, но не обтягиваем помпу
Ремень ГРМ Шевроле Лачетти 1.4 и 1.6
Для Лачетти с двигателями F14D3 и F16D3 объемами 1.4 и 1.6 л с устанавливается один и тот же ремень ГРМ. С завода устанавливает ремень под артикулом GM 96417177. Цена — 800 руб. Производитель же оригинального заводского ремня – компания Gates. Прямой аналог оригинального ремня у производителя Gates имеет номер — 5419XS. Цена — 740 руб. По факту эти 2 детали являются идентичными.
Оригинальный ремень ГРМ также можно встретить под следующими субкодами от производителя Daewoo: 96814098, 96183352, 96183351. Как правило, они отличаются ценой и цветом маркировки (не белая, а красная). В остальном же они полностью идентичны. Таким образом, компания GM просто меняет цены на свою продукцию, когда выходит тот же самый ремень ГРМ, но с новым артикулом, и уже с новой ценой.
Характеристики ремня ГРМ для Шевроле Лачетти 1.4 и 1.6
| Длинна | Ширина | Число зубцов |
|---|---|---|
| 1210 мм | 25.4 мм | 127 |
Сделан заводской ремень ГРМ из специальной резины и для прочности армирован кевларом. Также имеется специальное износостойкое покрытие.
Среди заводских ремней в оригинальной коробке часто встречаются подделки. Отличительные особенности настоящей детали:
-
на упаковке детали располагаются голограммы;
-
надписи на самом ремне должны быть “срезаны”;
-
упаковка заклеена изнутри.
Также как показывает практика, ремни с белыми надписями подделывают намного чаще. Поэтому, желательно по возможности брать оригинальный ремень ГРМ с фиолетовой надписью.
Кроме ремешка Гейтс, наиболее популярные аналоги заводского ремня ГРМ GM 96417177:
- 1987949403. Производитель – компания BOSCH. Цена — 470 руб. Имеет мягкую и крепкую резину, с плотной веревочной прослойкой внутри. По отзывам автолюбителей, даже на отработанном ремне отсутствуют повреждения.
- BL238. Производитель – компания AMD. Цена – 320 руб. Отличный бюджетный заменитель. По характеристикам данная модель ремня идентична оригиналу. Имеет только позитивные отзывы.
Ремень ГРМ BOSCH 1987949403
Ремень ГРМ BL238
Заметьте что вместе с ремнем ГРМ так же всегда меняются и ролики:
- натяжной, заводской оригинал – GM 96350550. Цена — 750 руб;
- паразитный (ведущий/обводной) – GM 96350526. Цена – 450 руб.
Поэтому меняя ремень ГРМ на Lacetti не забывайте купить и их. Для удобства можно купить необходимые детали в комплекте. Артикул оригинального комплекта – GM 93744703. Средняя цена — 7000 руб. В комплект входит ремень ГРМ + 2 ролика (натяжной и паразитный).
Задний кожух ГРМ Лачетти

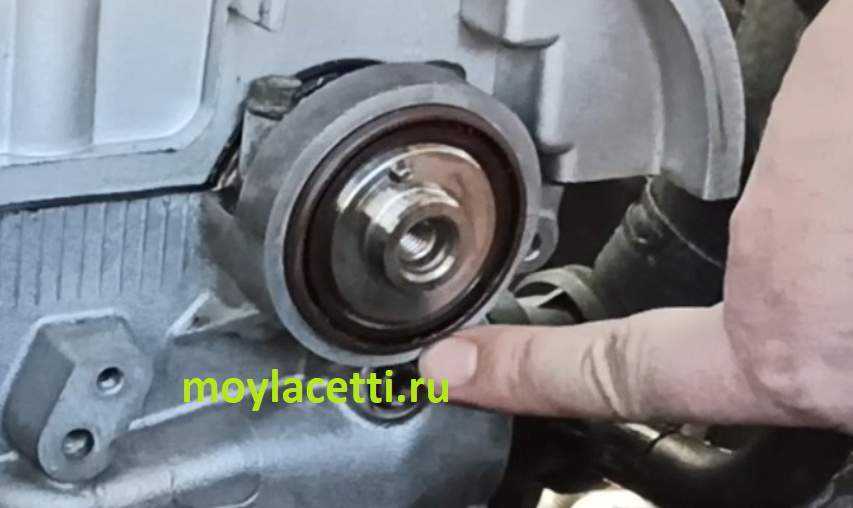

Перед установкой заднего кожуха необходимо его проверить в месте установки обводного ролика
Дело в том, что со временем ролик может начать задевать при вращении о кожух. При этом от механизма ГРМ начинает исходить противный шаркающий звук.
Так вот, если следов потертости на кожухе нет, тогда, в принципе, можно кожух устанавливать на место. Но если следы потертости видны, тогда три варианта действий:
1. Оставить все как есть и слушать посторонние шумы

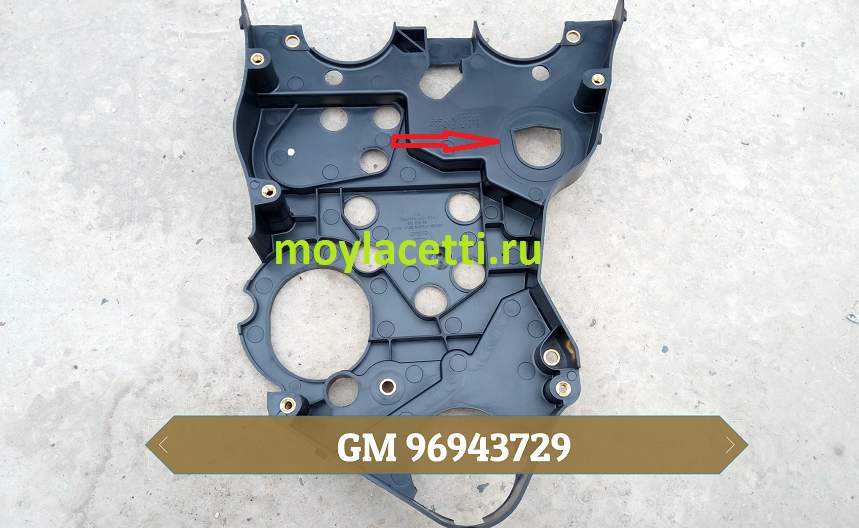

2. Установить кожух нового образца. В нем уже есть проточка под ролик

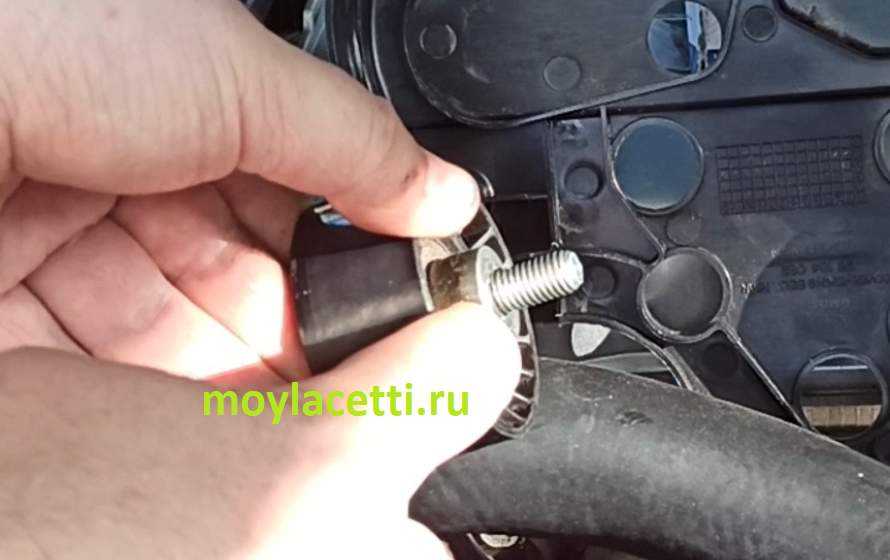

3. Подкласть под ролик небольшую шайбу, чтобы он стал немного дальше от кожуха

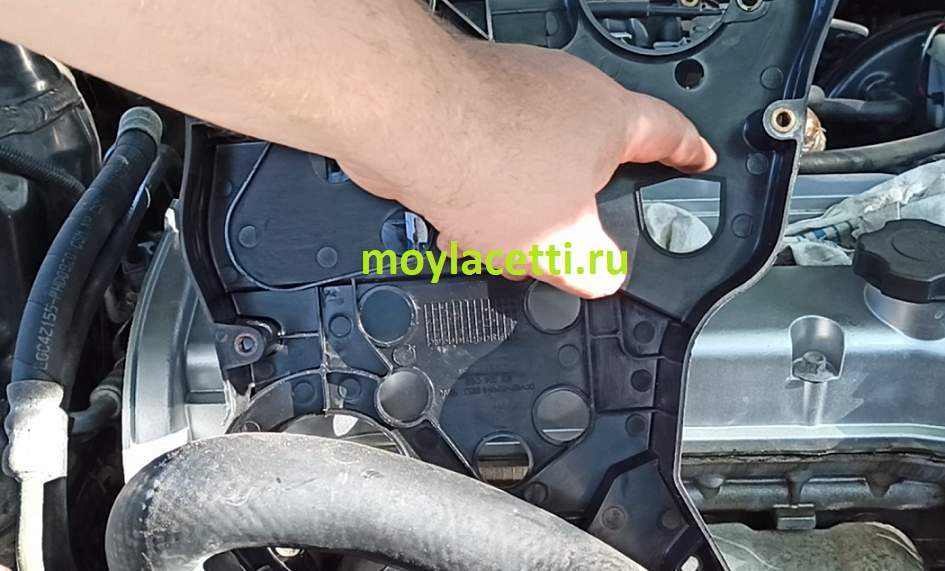

Устанавливаем кожух. Затягиваем болты его крепления 10 Нм. Все, кроме нижнего
Его обтягиваем 15 Нм. Также имеет смысл посадить его на фиксатор резьбы. Если он выкрутится, то попадет как раз в аккурат между ремнем и шкивом коленвала. Последствия могут быть печальные.
Устанавливаем ДПРВ и затягиваем его 10 Нм, максимально наклоняя вправо
Артикул и стоимость оригинального ремня ГРМ Шевроле Лачетти и его аналогов
На автомобилях Шевроле Лачетти с силовой установкой на 1.4 или 1.6 литра применяется ремень ГРМ производства General Motors, артикул которого GM 96417177. Стоимость изделия составляет более 900 рублей. Прямым аналогом фирменного ремня Дженерал Моторс является продукция Gates с каталожным номером 5419XS. Стоимость данного расходника от 700 рублей.
Идентичными оригинальному ремню ГРМ являются изделия от Daewoo с артикульными номерами:
Двигатель на 1.8 литра имеет другой ремень ГРМ. Компания General Motors выпускает его по артикулом GM 96413861. Производителем расходника является фирма Gates. Она выпускает прямой аналог фирменного изделия с каталожным номером 5499XS.
Для всей линейки силовых установок существуют альтернативные варианты оригинальных ремней ГРМ. Наиболее хорошие бренды представлены в таблицах ниже.
Таблица — Перечень аналогов оригинального ремня ГРМ Lacetti с мотором 1.4 и 1.6 литра
| Фирма производитель | Артикульный номер | Стоимость, рубль |
|---|---|---|
| BOSCH | 1987949403 | 450 |
| PARTS-MALL | 96183351 | 340 |
| LPR | 5133 | 500 |
| DONGIL | 127RU254 | 640 |
| CRB | 13110350 | 335 |
| DAYCO | 94241 | 540 |
Таблица — Перечень альтернативных вариантов фирменного ремня ГРМ Lacetti 1.8
| Фирма производитель | Артикульный номер | Стоимость, рубль |
|---|---|---|
| BOSCH | 1987949433 | 620 |
| DAYCO | 94787 | 615 |
| FLENNOR | 4388V | 550 |
| GOODYEAR | G1495H | 545 |
| OPTIBELT | ZRK1026 | 720 |
| ONNURI | 96413861 | 480 |
2199-7-1_Dvigatel.indd
Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — метка на зубчатом шкиве коленчатого вала; 3 —шкив насоса охлаждающей жидкости; 4 — ролик натяжного устройства ремня; 5 — шкив распределительного вала впускных клапанов; 6 — метки на шкивах распределительных валов; 7 — шкив распределительного вала выпускных клапанов; 8 — опорный ролик ремня; 9 — ремень
Большинство операций по проверке состояния и замене ремня привода ГРМ для наглядности показываем на демонтированном двигателе.
Для выполнения операций в моторном отсеке необходимо снять воздушный фильтр.
Отверткой ослабляем хомут крепления гофрированного шланга подвода воздуха к дроссельному узлу…
Головкой «на 10» отворачиваем болт заднего крепления корпуса воздушного фильтра к кронштейну чашки брызговика.
Отжимаем верхний…
Замена сальников распредвалов и коленвала
Как извлечь сальники? Не стоит ковырять там отвертками, шилом и прочими инструментами.
Достаточно вкрутить в сальник обычный саморез по металлу
Обрабатываем ВД-40
И плоскогубцами выдергиваем сальник за саморез
То же самое проделываем с сальником коленвала
На этом демонтаж окончен и приступаем к установке сальников, помпы и ремня с роликами.
Сальники распредвалов я буду устанавливать разные. Вернее они одинаковые и производитель тоже один и тот же. Просто разный материал изготовления. Об этом мы поговорим в другом посте, а сейчас просто установим.
Наносим на внутреннюю кромку сальника немного моторного масла
Устанавливаем его на свое место максимально ровно и без перекосов
В качестве оправки используем старый сальник и отрезок трубы диаметром примерно 60 мм
Пару тройку не сильных ударов по трубе и сальник установлен. Проверяем, что старый сальник стоит без перекосов и удаляем его
Второй сальник устанавливаем аналогично
Сальник коленвала монтируем точно также, только используем в качестве оправки головку на 30 мм или подходящую трубу
Идем дальше.
Устанавливаем помпу. Но так как мы ее будем еще неоднократно двигать, то имеет смысл смазать ее уплотнитель силиконовым спреем. Это хоть немного убережет его от задиров, потертостей и закусывания
Примечание. Не используйте никакие герметики. Во-первых, это там не к чему, так как уплотнитель будет держать и так, если Вы хорошо подготовили посадочное место. А, во-вторых, мы еще не раз будем двигать помпу, поэтому герметик там, как зайцу пятая нога.
Устанавливаем, но не обтягиваем помпу
…и два боковых (по одному с каждой стороны) фиксатора крышки.
Задний кожух ГРМ Лачетти
Перед установкой заднего кожуха необходимо его проверить в месте установки обводного ролика
Дело в том, что со временем ролик может начать задевать при вращении о кожух. При этом от механизма ГРМ начинает исходить противный шаркающий звук.
Так вот, если следов потертости на кожухе нет, тогда, в принципе, можно кожух устанавливать на место. Но если следы потертости видны, тогда три варианта действий:
1. Оставить все как есть и слушать посторонние шумы
2. Установить кожух нового образца. В нем уже есть проточка под ролик
3. Подкласть под ролик небольшую шайбу, чтобы он стал немного дальше от кожуха
Устанавливаем кожух. Затягиваем болты его крепления 10 Нм. Все, кроме нижнего
Его обтягиваем 15 Нм. Также имеет смысл посадить его на фиксатор резьбы. Если он выкрутится, то попадет как раз в аккурат между ремнем и шкивом коленвала. Последствия могут быть печальные.
Устанавливаем ДПРВ и затягиваем его 10 Нм, максимально наклоняя вправо
2199-7-1-02-11
При правильно установленных фазах механизма газораспределения метка на шкиве коленчатого вала должна располагаться напротив прорези на задней крышке привода ГРМ.
2199-7-1-02-13
Снимаем крышку.
Далее нам предстоит снять кронштейн правой опоры силового агрегата, так как ремень ГРМ как бы надет на него.
Подставляем регулируемый упор под поддон картера двигателя.
2199-7-1-09-16
Снимаем кронштейн опоры.
Чтобы снять ремень со шкивов, нужно уменьшить его натяжение. Для этого следует повернуть против часовой стрелки корпус насоса охлаждающей жидкости в гнезде блока цилиндров при ослабленной затяжке винтов крепления насоса.
Ремень ГРМ Chevrolet Lacetti
Ремень ГРМ служит для привода распределительных валов, которые управляют открытием и закрытием клапанов. Поддержание его в надлежащем состоянии является крайне важным для стабильной и долговечной работы силовой установки. Чрезмерный износ ремня может вызвать его перескок на один или несколько зубьев. В результате мотор потеряет мощность, а при его работе будет слышен посторонний шум. Более тяжелые последствия возникнут, если произойдет обрыв ремня ГРМ.
В таком случае поршни ударятся об клапана и двигатель полностью утратит работоспособность. Ремонт для устранения последствий обрыва ремня достаточно сложно выполнить своими руками, а его стоимость может потянуть не на одну десятку тысяч рублей
Поэтому важно следить за состоянием ремня ГРМ и менять его до того, как у него полностью закончиться ресурс
