Когда пора менять
Вы можете купить себе новый ТФ буквально сразу, как приобрели машину с салона или взяли с рук. Но через сколько его можно или нужно менять?
Если вы поменяете ТФ на подержанном авто сразу, как только переоформите его, ничего плохого не случится. Неизвестно какой там стоял фильтр до этого и сколько он уже накатал километров и как давно его менял предыдущий владелец.
Периодичность замены ТФ может существенно отличаться в зависимости от целого ряда факторов:
- состояние автомобиля;
- стиль вождения;
- условия эксплуатации;
- работа топливной системы;
- качество проводимого ремонта, касающегося двигателя и топливной системы;
- качество АЗС, на которых заправлялся предыдущий владелец подержанного авто;
- тип двигателя;
- мощность мотора и пр.
Только конкретное руководство по эксплуатации может вам ответить. И то, как часто меняется ТФ, зависит от вас конкретно.
Вообще, скажу я вам, многие считают, что на дизельных машинах ТФ меняют каждые 30 тысяч километров пробега, а на бензиновых — от 60 до 100 тысяч километров. А некоторые автопроизводители вовсе говорят, что установленный с завода фильтр прослужит столько же, сколько сама машина.
Увы, но эти цифры далеки от истины. Почему? Все просто. Здесь учитывается идеальное условие эксплуатации. То есть ровные дороги, высококачественное топливо, размеренный стиль вождения и так далее. Что из этого есть у вас? Лично у меня проблемы по всем пунктам, поскольку ездить по нашим дорогам подобным образом невозможно, даже при большом желании.
Потому реалии таковы, что дизельные фильтры меняют каждые 10-30 тысяч километров, а бензиновые — 20-60 тысяч. Да, есть исключения, когда машина редко эксплуатируется, водитель предельно аккуратный и заправляется на самых лучших АЗС. Тут фильтр действительно может прослужить все 50-100, а то и больше тысяч километров.
Дам один далеко не самый плохой совет. Учитывайте пробег и сопоставляйте с условиями эксплуатации автомобиля. Так вы точно будете понимать, как часто следует менять ТФ.
Автомобиль — это настолько продвинутое изобретение, что он сам подаст признаки, свидетельствующие о необходимости замены.
Машина говорит «Пора!»
Есть топливный датчик, показатели температуры двигателя, выхлопная система, отзывчивость педали газа и прочие источники информирования о состоянии фильтрующего устройства.
Когда машина говорит о возникших проблемах, водитель сразу же меняет расходники. После замены все возвращается к прежнему состоянию и так до следующего обслуживания.
Когда менять? Тогда, когда автомобиль выдает следующее:
- двигатель работает неровно, чувствуются сбои;
- при нажатии на педаль газа ощущается потеря мощности;
- резко растет расход топлива при нормальных условиях эксплуатации;
- из выхлопной трубы валит дым;
- симптоматика проявляется по нарастающей.
Перед тем как поменять ТФ, обязательно загляните в руководство по эксплуатации, посмотрите видео и точно определите, где стоит фильтрующее устройство конкретно в вашем случае.
На самом деле заменить фильтр своими руками не составляет проблем в большинстве машин. Хотя на некоторых снятие требует помощи специалистов. Не знаю почему, для меня это загадка, но некоторые автопроизводители ставят фильтры в такие глубокие и труднодоступные места, что диву даешься. Видимо, это специально для того, чтобы вы обращались в специализированный автосервис. Других объяснений тому, где стоит ТФ, я найти не могу.
Еще один важный вопрос — это цена. Как вы думаете, сколько стоит ТФ? Немного. Нет смысла покупать на недорогой автомобиль какой-то супер дорогой фильтр. Есть рекомендации относительно характеристик фильтр, предусмотренных заводом. Им и следуйте. Можете даже сравнить фильтр по фото и найти себе точно такой же, если предыдущий работал отлично, но его ресурс уже иссяк.
Надеюсь, статья была полезной и доступной. Пишите свои комментарии, оставляйте отзывы и задавайте вопросы. Будем на них отвечать.
Watch this video on YouTube
Подписывайтесь, приглашайте своих друзей и не забывайте о нас!
Снятие и разборка топливного модуля
Снимаем топливный модуль при выходе из строя любого из его элементов.Замену топливного насоса, сетчатого фильтра или датчика указателя уровня топлива показываем для возможности ремонта в дорожных условиях и в отсутствии оригинальных запасных частей.
В салоне автомобиля поднимаем подушку сиденья второго ряда.
Поднимаем пластмассовую крышку и отводим от лючка ковровое покрытие.
Вынимаем крышку лючка топливного бака и отводим ее в сторону.
Шлицевой отверткой отжимаем фиксатор…
…и отсоединяем колодку проводов от крышки топливного модуля. Далее следует сбросить давление в системе питания. Для этого пускаем двигатель. Он, проработав несколько секунд, остановится из-за недостатка топлива. Давление в системе при этом будет сброшено.Выключаем зажигание.
Сжав фиксаторы наконечника топливной трубки, снимаем его со штуцера крышки топливного модуля. Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака. Для отворачивания прижимного кольца модуля проще всего воспользоваться монтажной лопаткой.
Упираясь во впадины отверстия, выполненного в панели пола кузова, монтажной лопаткой толкаем кольцо за выступы против часовой стрелки. Возможно, процедуру придется повторить несколько раз, упираясь в разные выступы по окружности кольца. А при сборке, заворачивая кольцо, это надо сделать обязательно.
Снимаем прижимное кольцо. На снятом баке отвернуть прижимное кольцо поможет простое приспособление, согнутое из металлического прутка в виде скобы.
Приспособление для отворачивания прижимного кольца
Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в топливном баке.
Вынимаем резиновое уплотнительное кольцо топливного модуля. Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость. Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом.Дальнейшая разборка топливного модуля не предусмотрена. Разработчиками автомобиля предполагается замена всего модуля при выходе из строя любой из его составных частей. Однако, в чрезвычайных обстоятельствах можно очистить сетчатый фильтр на входе в топливный насос, заменить датчик указателя уровня топлива или топливный насос.
Отсоединяем колодку проводов датчика указателя уровня топлива от разъема на внутренней стороне крышки топливного модуля.
Освобождаем фиксатор датчика указателя уровня топлива.
Снимаем датчик указателя уровня топлива.
Отверткой освобождаем три фиксатора стакана…
…и снимаем стакан с корпуса фильтра.
Соединение канала регулятора давления топлива уплотнено резиновым кольцом.
В стакане установлены регулятор давления топлива 1 и противодренажный клапан 2.
Потянув, снимаем с топливного насоса сетчатый фильтр. Теперь его можно промыть или заменить.
Отверткой отжимаем фиксатор крышки топливного модуля…
…и отводим крышку.
Снимаем пружину с направляющей.
Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля.
Вынимаем топливный насос из гнезда в корпусе топливного фильтра. Нагрев пластмассовую гофрированную трубку на патрубке насоса струей кипящей воды из чайника…
…снимаем трубку с патрубка насоса. Сборку и установку топливного модуля проводим в обратной последовательности.
Перед установкой модуля контролируем правильность расположения уплотнительного кольца на отбортовке горловины бака. Аккуратно, чтобы не сдвинуть уплотнительное кольцо, устанавливаем модуль в бак.
При установке ориентируем топливный модуль так, чтобы стрелка 2 на его крышке располагалась напротив стрелки 1 на баке. Надавив сверху вниз на крышку модуля, наворачиваем прижимное кольцо на горловину бака до тех пор, пока крышка модуля не будет плотно прижата к горловине. Затем доворачиваем прижимное кольцо до положения, при котором стрелка 3 на кольце расположится напротив стрелок 1 и 2.Наконечник топливной трубки надеваем на штуцер крышки модуля до щелчка пружинных фиксаторов наконечника.После установки модуля включаем зажигание и проверяем герметичность соединений.При установке крышки лючка топливного бака ориентируем ее так…
…чтобы стрелка 1 на крышке расположилась напротив паза 2, выполненного в панели пола кузова.
Виды топливных фильтров
Все топливные фильтры различают по следующим параметрам:
- степени очистки (тонкой, грубой);
- типу корпуса (металл, пластик);
- рабочему давлению (низкого, высокого);
- виду топлива (бензин, солярка).
- Фильтры грубой очистки устанавливают перед топливным насосом бензиновых двигателей. На дизельных двигателях, если есть вероятность заправки некачественной соляркой, перед топливным насосом высокого давления (ТНВД) устанавливают оба вида фильтров.
- Фильтры в пластиковом корпусе применяют для предварительной очистки в топливопроводах низкого давления. Фильтры в металлическом корпусе применяют как в топливных магистрялях низкого давления дизельных двигателей, в которых необходимо обеспечить функцию ручной подкачки топлива, так и в топливопроводах высокого давления.
- Фильтры низкого давления применяют только в соответствующих им топливопроводах – перед насосом в инжекторых, а также до и после топливного насоса в карбюраторных двигателях. Наполнение и корпус фильтра не рассчитаны на высокое давление топлива, а также имеют меньшую степень фильтрации. Фильтры высокого давления (до 10 атмосфер) обеспечивают гораздо более качественную защиту, но хорошо работают лишь на своих участках. Установка такого фильтра в участок с низким давлением приведет к серьезному падению количества топлива, которое поступает к насосу или карбюратору.
Это интересно: Причины черных свечей зажигания: карбюратор, инжектор
Фильтр для карбюратора
Поскольку карбюраторный двигатель отличается низким давлением, рабочая смесь попадает в мотор по специальным резиновым шлангам. Именно в них «врезается» фильтрующий элемент. Это может быть изделие из пластмассы либо металла. В изделии имеется 2 трубки (впуск/выпуск). В целях наибольшей надёжности шланги закрепляются при помощи специальных зажимов.
Фильтр для инжектора
Особенность этого элемента — передача ключевой функции на центральный электронный блок. Рабочая смесь поступает в двигатель под высоким давлением, а это предполагает наличие металлических топливопроводов высочайшего качества. Если говорить о самом топливном насосе, то он производится из стали либо иных особо прочных металлов. В качестве соединителей используются резьбовые элементы.
Фильтр для дизеля
Топливо для дизельного двигателя считается самым «грязным» из существующих сегодня, оно предполагает повышенную очистку от всевозможных примесей. Наибольшую опасность внутренним элементам автомобиля несут парафины. Они, трансформируясь в кристаллы, засоряют основные зазоры у деталей. А потому на транспортные средства, работающих на солярке, как правило, ставится два фильтрующих устройства – главное и дополнительное. Это позволяет очищать топливо от ненужных примесей на 100%.
Разновидности фильтров
Кроме того, фильтрующие элементы, устанавливаемые на транспортные средства, различаются по следующим характеристикам:
- степень очистки (грубая/тонкая);
- вид кожуха (металл/пластмасса);
- рабочее давление (высокое/низкое);
- тип горючего (солярка/бензин).
Оценка состояния топливного фильтра
К большому сожалению, в отличие от аналогичной детали в вазовской классике, изготавливаемой из пластика, корпус топливного фильтра в Калине непрозрачен, поэтому визуально оценить состояние не представляется возможным. Если вы приобретали автомобиль б/у и понятия не имеет о том, когда менялся топливный фильтр, можно лишь примерно оценить его срок службы по внешнему виду. Если корпус фильтра и хомут для его крепления успели зарасти грязью и налетом – скорее всего, его давно не меняли, если меняли вообще. Так какова периодичность замены топливного фильтра?
Более объективным критерием оценки является наличие заметных провалов при наборе скорости. Одна из наиболее вероятных причин – сильное засорение топливного фильтра тонкой очистки. В идеале дожидаться проявления таких симптомов не следует, так как в худшем случае при сильном разрушении фильтрующего элемента, он может не в полном объеме справляться со своими обязанностями, что чревато проблемами с инжектором – засорением топливных форсунок.
Самый надежный способ проверки состояния топливного фильтра – измерение давления в топливной рампе, путем подключения к ней манометра. Для этой цели подойдет любой механический манометр с максимальным показанием от 6 до 10 атмосфер. Нормальное давление в рампе 2.7 атмосферы. Допустимые показания +/- 0.3 атмосферы. Если Давление ниже нормы, то либо засорен топливный фильтр и ведущий к нему трубопровод, либо неисправен сам насос. Первую причину можно исключить, замерив давление уже на самом насосе – оно должно быть в районе 6 атмосфер.
Впрочем, топливный фильтр деталь весьма недорогая, поэтому лучшей профилактикой исправности всей топливной системы будет его регулярная замена. Через сколько менять топливный фильтр? Завод изготовитель Лады Калины рекомендует менять топливный фильтр тонкой очистки через каждые 30 тыс. км пробега. Совет дельный, но есть одно условие – заправляться нужно только качественным топливом, так как часто менять топливный фильтр — дело не самое бюджетное. При заправке некачественным топливом фильтр засоряется быстрее, в результате чего необходимость его замены может возникнуть уже через 10 тыс. км пробега. Кроме этого, есть ряд других факторов, которые могут укоротить жизнь топливного фильтра.
Зачем он нужен
Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.
Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.
Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.
Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.
Предлагаю начать с разновидностей.
Виды
Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.
- Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
- Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.
И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.
Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.
Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.
Потому различают три вида фильтров:
- карбюраторные;
- дизельные;
- инжекторные.
Расположение
Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.
Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный
Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя
- Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
- Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
- Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.
Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.
Это интересно: Как сбросить сигнализацию Томагавк 9020
Как заменить топливный фильтр — пошаговая инструкция
Вначале сбрасывают давление в топливной системе. Для этого откручивают отверткой крышку, под которой расположен штекер бензонасоса.

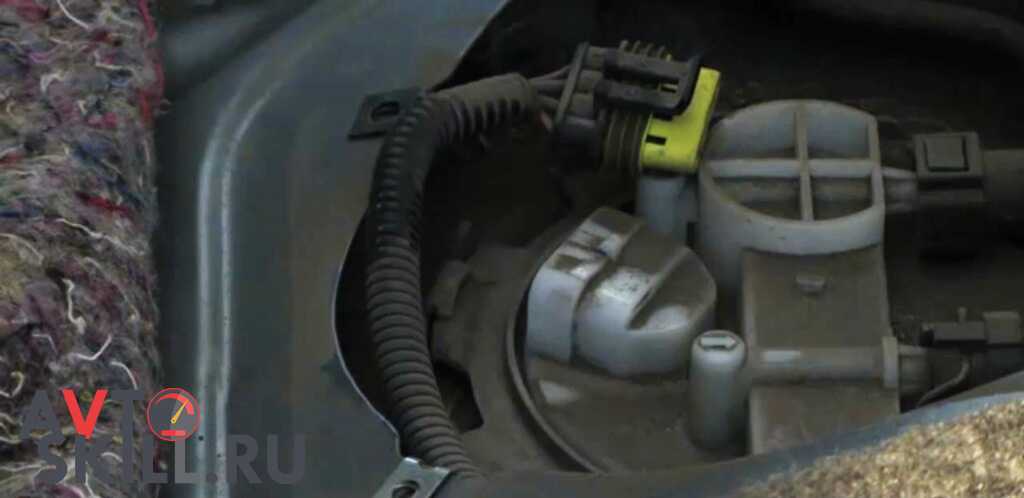

Штекер бензонасоса
Поднимают фиксатор и выдергивают штекер.

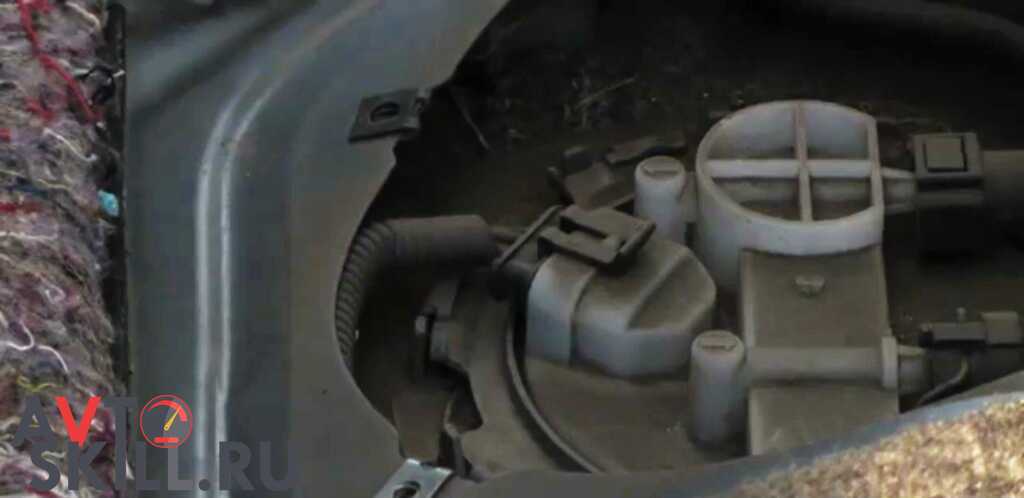

Штекер отсоединен

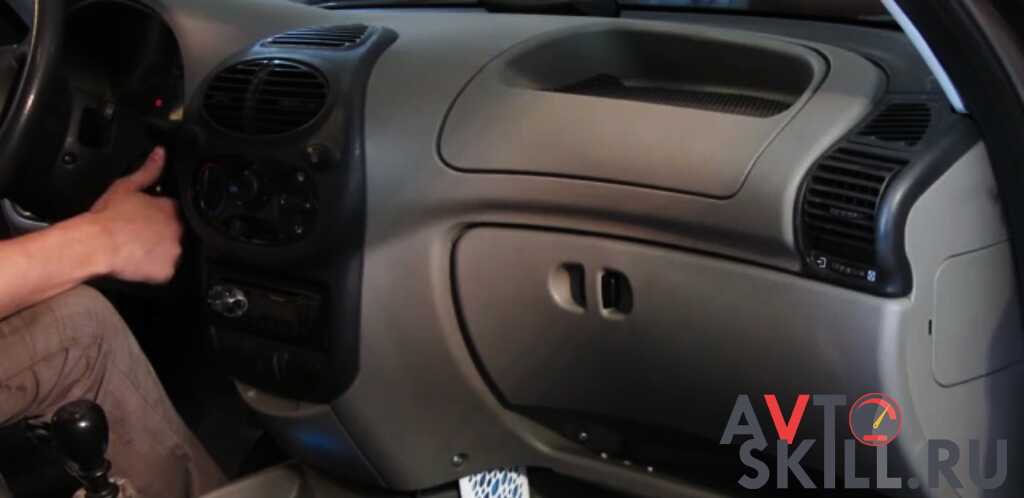

Двигатель заводят, чтобы сгорело оставшееся топливо. Если мотор глохнет и насос не закачивает топливо, значит давление сброшено.
Запуск двигателя

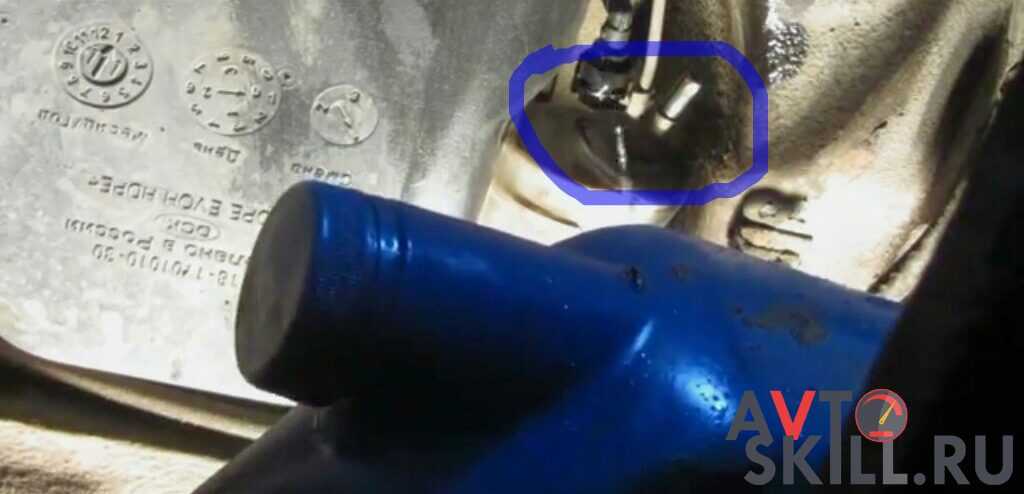

Нужно найти топливный фильтр и сдернуть трос ручника, если он мешает.
Трос ручника

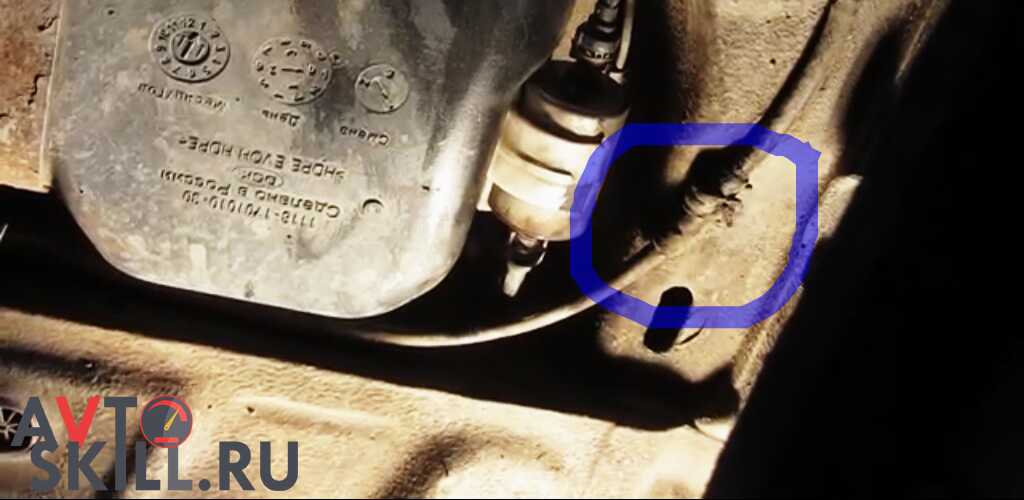

Надавливают на металлический фиксатор, тянут в сторону и снимают первый топливный штуцер.
Первый топливный штуцер

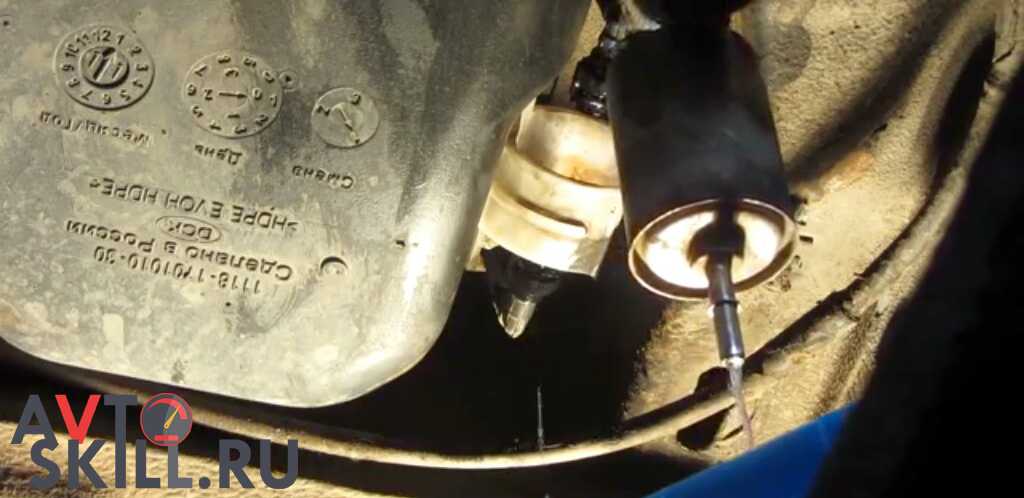

Фильтр отводят в бок и сливают бензин в емкость. Отсоединяют второй штуцер, деталь снимают, после чего сливают остатки бензина.
Слив бензина

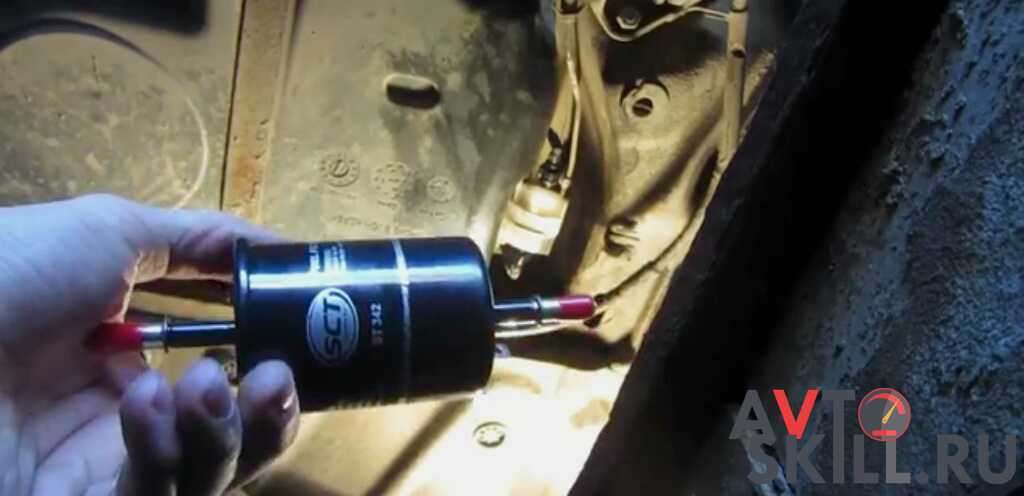

С новой запчасти снимают заглушки. Ее устанавливают, чтобы стрелка на корпусе указывала на трубку, идущую в мотор. Штуцеры подсоединяют до щелчка.
Установка нового топливного фильтра
Заново прикрепляют трос-ручник, подсоединяют штекер к бензонасосу, прикручивают крышку и заводят машину.
Справиться с задачей поможет видеоинструкция:
Если не менять топливный фильтр вовремя, это может иметь самые неприятные последствия. Например, при обгоне впереди идущего грузовика водитель нажмет на педаль газа, а машина будет слишком медленно разгоняться. Заменить деталь нетрудно самостоятельно, а признаки засорения можно обнаружить при эксплуатации авто. Только на некоторых авто деталь находится в труднодоступном месте, но в таком случае всегда есть возможность обратиться за помощью в автосервис.
Почему стоит следить за состоянием фильтра топлива
Неисправности этого узла не только сказываются на технических характеристиках автомобиля, но и способны стать причиной дорогостоящего ремонта. С другой стороны, двигатель, оснащенный качественным фильтром, демонстрирует более высокий коэффициент полезного действия. Зачем нужно заменять его, становится понятно, стоит лишь вспомнить качество отечественного топлива. Добавим к этому вероятность попадания в топливную систему разнообразного мусора. Вот и получим, что менять топливный фильтрующий элемент следует примерно каждые 20–30 тысяч километров пробега.
Конечно, это лишь приблизительная величина, которая может быть разной в зависимости от условий эксплуатации и прочего. Во всяком случае, предвестником замены фильтра может стать регулярное «чихание» движка, «троение» и другие проблемы. Пробег без замены может быть и большим, если Вы постоянно заправляетесь на одной и той же АЗС и уверены в качестве тамошнего горючего. На длительность эксплуатации фильтрующего топливного элемента оказывает определенное влияние и стиль вождения.
