Как проверить датчик температуры охлаждающей жидкости двигателя (в снятом виде и на машине)

Устройство и принцип действия элемента

Предком современных датчиков температуры ОЖ считаются термореле, которыми оснащали некоторые виды ДВС автомобилей. Так, термореле было установлено в системах впрыска типа К-джетроник. Когда контакты термореле находятся в открытом положении, мотор прогревается. Когда контакт замкнется, это означает, что двигатель уже прогрелся до своих оптимальных рабочих температур.

Зачастую термисторы, находящиеся в ДТОЖ, отличаются отрицательным температурным коэффициентом. Максимальные показатели сопротивления термистор имеет тогда, когда мотор холодный. На ДТОЖ подают напряжение около 5 В. Затем, по мере прогрева силового агрегата, сопротивление падает. ЭБУ постоянно получает сигнал датчика температуры охлаждающей жидкости и следит за изменениями напряжения. По этим колебаниям рассчитывает температуру ОЖ.

Лада Приора Седан “Барни” › Бортжурнал › 67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)?

Все чаще возникают вопросы по охлаждению двигателя.У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.Самый частый ответ — “смени ТЕРМОСТАТ!”, многие плюсуют, многие соглашаются.

Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!В моем понятии:ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.

Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.

Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.

Самым простым, быстрым и надежным способом проверки является считывание параметров с помощью диагностического сканера. Я пользуюсь автосканером марки Scan Tool Pro Black Edition. Друг подарил на ДР.

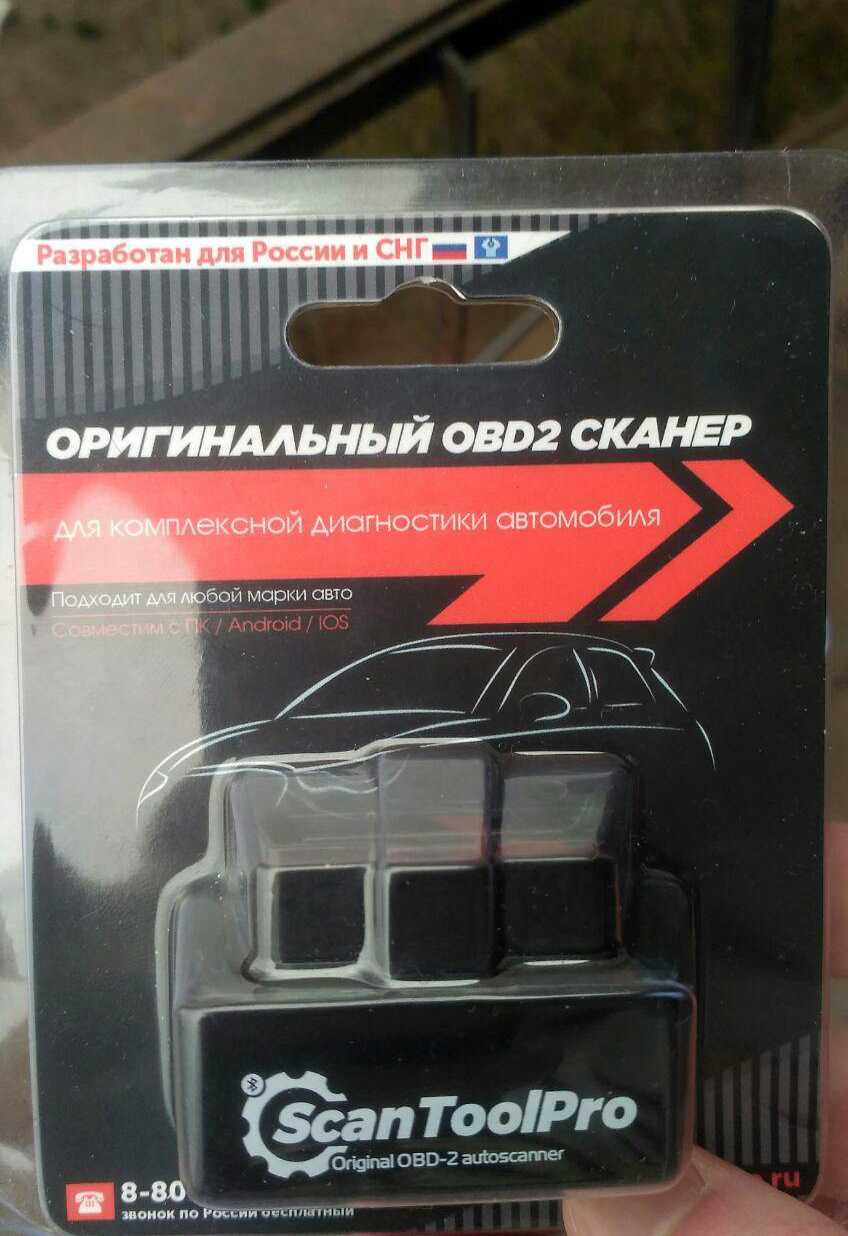

К преимуществам данного автосканера можно отнести то, что он считывает не только двигатель, но и остальные системы автомобиля. Вся информация выводится на экран смартфона. Подключение происходит через блютуз (для андройд) / wifi (для ios). Так что всем советую рассмотреть подобного рода устройства к приобретению, стоимость сканера отобьётся за 1 – 2 поездки на сервис для диагностики.

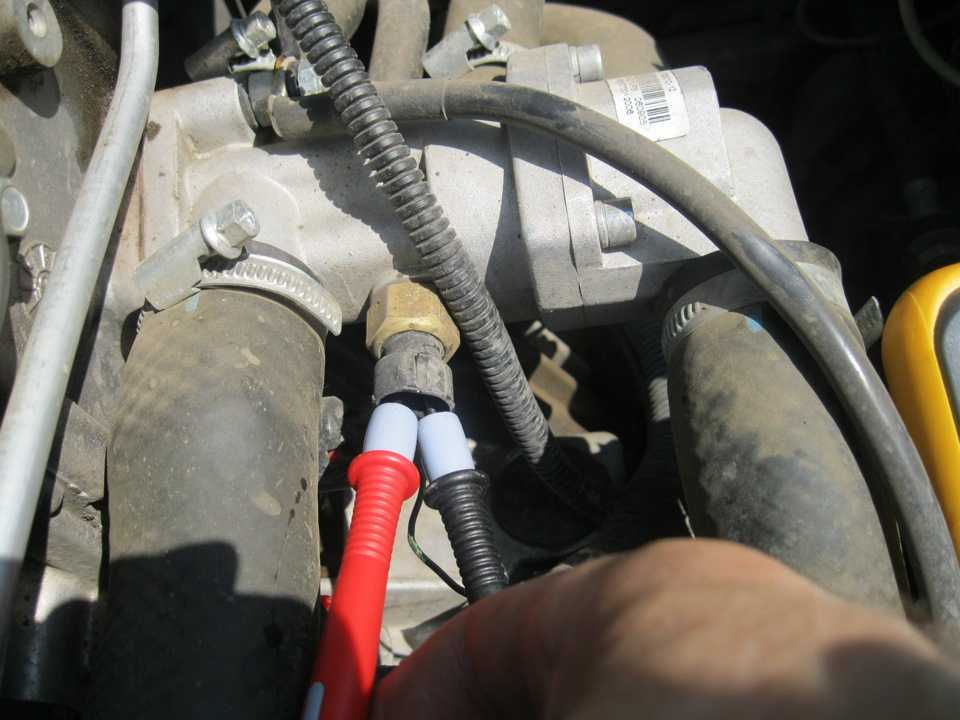

Если нет сканера.Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.

Возьмем мой случай.

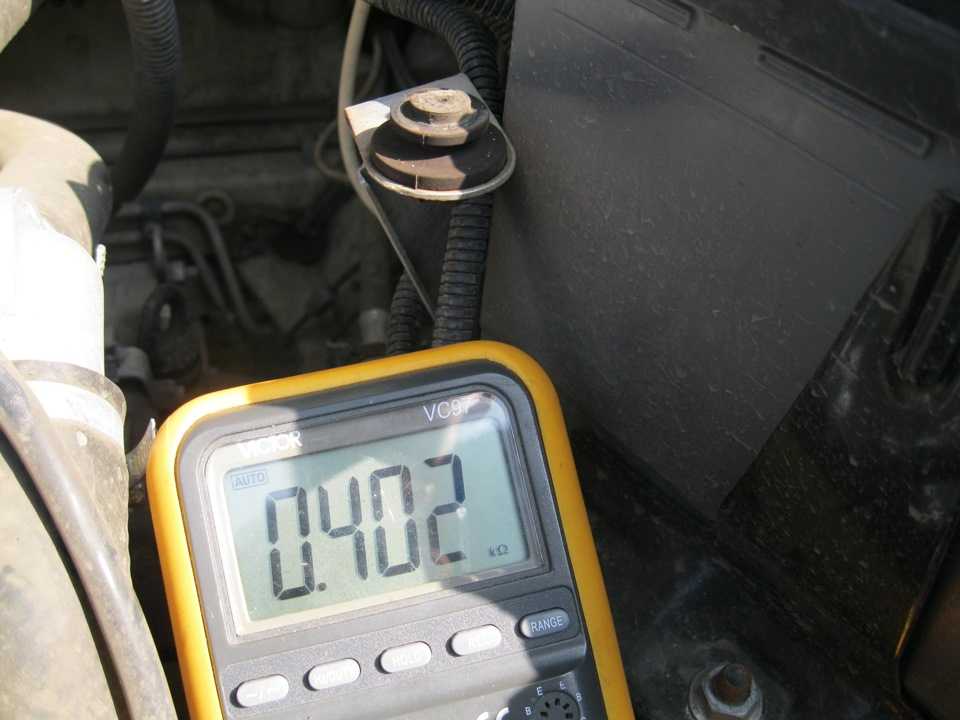

Температура — 73 градуса по компу, сопротивление — 402 Ом.По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром “Этот трогать на нагрев” — холоднотеплый.Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!“В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной”

Итог;Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.

Напоминаю.ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с “отрицательным температурным коэффициентом” — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

Характеристи датчикаПри повышении температуры сопротивление датчика уменьшается, см. таблицу:Температура (°C) Сопротивление датчика (ом)100 17790 24180 33270 46760 66750 97345 118840 145935 180230 223825 279620 352015 445010 56705 72800 9420-4 12300-10 16180-15 21450-20 28680-30 52700-40 100700

УстановленДатчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

По поиску забил “термостат Приора” и вижу картинку своей машинки

Инструкция по проверке

Итак, датчик демонтирован, но что с ним делать дальше, если поблизости не окажется опытного мастера? Выход один – проводить самостоятельную диагностику, тем более что существует не менее двух способов того, как это сделать, доступных даже самым неопытным автомобилистам.

В кипящей воде

Одна из таких методик заключается в погружении демонтированного датчика в воду, для чего необходимо подготовить термометр, демонстрирующий измерения без малейших погрешностей. Далее этот градусник погружается в холодную жидкость, тогда как к самому датчику подводится мультиметр для измерения сопротивления.

Следующий шаг предполагает постепенное нагревание воды с обязательным снятием приборных показаний после каждого повышения на 5 градусов.

И если будут замечены серьезные отклонения от эталонных показаний, то придется констатировать неисправность.

В остывающей воде

К слову, можно провести аналогичные манипуляции, только в обратном порядке, контролируя соответствие выдаваемых прибором показателей с фактическими. Что же касается дальнейших действий, то рекомендации все те же – наблюдается значительная разбежность, значит, впору менять датчик на новый.

Если же прибор меняет показания, то очевидной становится его исправность. То есть для восстановления полноценного функционирования датчика вовсе не обязательно проводить его замену, и обычно вполне достаточно просто проверить подводящие провода и прочистить контакты, которые также могут мешать корректной работе.

Основные неисправности

При правильной работе датчика, стрелка двигается плавно, но при наличии неполадки движения будут резкими и дергающимися. При такой работе не только нельзя правильно оценить положение температуры, но и можно причинить вред двигателю и всей системе. Поломки могут быть разные и случится сразу в нескольких местах, но чаще всего автомобилисты сталкиваются со следующими причинами:

Поломка термостата.
Нарушения в работе температурного датчика охлаждающей жидкости.
Неисправность самого индикатора и стрелки датчика.
Короткое замыкание в электрической плате.

Эти причины расположены по частоте возникновения, поэтом советуем точно также производить и диагностику. Если есть возможно обратится к специалисту за помощью, то это значительно сократит время поиска и устранения причины.

Поломка термостата

Проблема с термостатом самая частая, а все из-за слабой защищенности этой детали. Дело в том, что он может сломаться даже на новой машине. Кто-то говорит о случайности, а кто-то об условиях использования. Так или иначе стоит понимать, как работает данная система и как проверить исправность.

Часто такие поломки случаются при низких температурах, но также могут и случится в обратных условиях (аномальная жара). Когда машина заводится и прогревается мотор, то стрелка датчика сразу же подскакивает до верного значения, а после открывается термостат. Охлаждающая жидкость начинает свое движение по всем компонентам через трубы, однако, в случае, когда термостат сломан, его коротит и он закрывает дальнейший проход для жидкости. Бывают случаи полного закрытия клапана термостата, а бывают частичного, но в обоих случаях продолжительная работа двигателя приведет к его перегреву и тому что будет скакать датчик температуры двигателя.

Чтобы самостоятельно произвести диагностику, следует проверить термальное состояние подводящих патрубков. В случаях, когда термостат заклинило, нижний патрубок будет холоднее верхнего. Это не будет давать охлаждающей жидкости сделать большой круг, а мотору начать работать в штатном режиме.

Температурный датчик охлаждающей жидкости

Следующей поломкой по частоте возникновения идет температурный датчик охлаждающей жидкости. Порой может случится, что в нем отойдет контакт и данные не будут поступать или будут поступать с разрывами в цепи. Из-за этого стрелка будет дергаться, ведь для нее показатели резко прыгают с рабочего значения до нуля. Также есть вероятность, что сломан сам датчик, и он просто не может исправно фиксировать данные.

При обнаружении каждого датчика нужно убедиться в его целостности, а также в исправном подключении контактов. Для фиксирования будут нужны два человека: один шевелит контакт, а другой следит за показаниями стрелки. Если стрелка реагирует на действия и начинает скакать, то значит дело в этом датчике.

Стрелка и датчик температуры

В случаях, когда термостат и контакт соединения термального датчика в порядке стоит обратить внимание на сам индикатор датчика, возможны неисправности в целостности этих деталей. Для того, чтобы выявить поломку тут нужно обладать определенными знаниями о сопротивлении и устройства этого электрического механизма

Потому что возможно именно плохое состояние датчика заставляет стрелку прыгать, как шальную.

Эти знания можно самостоятельно изучить в интернете или в специализированных книгах, где тщательно описаны все операции и показатели. Но лучшим исходом, конечно, будет обращение к специалисту, который уже знает об всех тонкостях устройства датчика.

Электрическая плата щитка приборов

Если все работает хорошо, но по-прежнему прыгает датчик температуры, то значит остается разобрать щиток приборов и проверить электрическую плату. Если пайка нарушена или была выполнена плохо, то это приведет к таким проблемам. В случае, если планируете самостоятельно устранять эту проблему, то советуем взять паяльник с тонким стержнем и небольшой мощностью, чтобы не повредить плату и соседние детали.

Также стоит особое значение уделить выходной массе и резисторам. А если возможности самому такую работу произвести нет, то обратитесь к специалисту, который сделает это быстро и без ошибок.

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
Отсоедините от термоэлемента колодку с проводами.
Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

мультиметр или другой прибор, способный мерить сопротивление цепи;
небольшая емкость для воды (можно обычный стакан);
термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Датчик температуры охлаждающей жидкости (ДТОЖ)

В задачу ДТОЖ входит контроль температуры воды, тосола или антифриза в системе охлаждения с последующей передачей этой информации в ЭБУ.

После обработки сведений блок принимает решение о необходимости обогащения горючей смеси. Чем ниже температура силового агрегата, тем выше уровень обогащения топлива.

Сам ДТОЖ, как правило, монтируется на патрубке выпуска ГБЦ. Но в некоторых моделях возможны и другие варианты.

Простыми словами, это термистор, в котором сопротивление меняется с учетом температурного параметра. Чем он ниже, тем больше сопротивление, и наоборот.

Что касается блока управления, на него поступает напряжение, которое формируется с учетом падения этого параметра на резисторе. Иными словами, с изменением температуры меняется и сопротивление, а вместе с ним напряжение.

При низкой температуре ОЖ разница потенциалов будет большой, а при постепенном нагреве мотора она будет падать.

К основным признакам поломки ДТОЖ стоит отнести:

трудности запуска двигателя в холодную погоду;
необходимость нажатия на газ для увеличения оборотов даже после прогрева мотора;
потеря мощности и появление детонации во время работы;
уменьшение оборотов ХХ;
неправильная работа вентилятора машины, может включиться сразу при прогреве на холодную;
черный дым из выхлопной системы;
повышение расхода горючего;
увеличение времени прогрева силового агрегата.

Выделяется несколько причин, по которым ДТОЖ может выйти из строя:

Физические проблемы. К этой категории относятся трещины на поверхности, повреждение резьбы и нарушение целостности кожуха.
Дефицит охлаждающей жидкости.
Проблемы в электрической части: КЗ, обрыв провода и т. д.
Низкое качество применяемой охлаждающей жидкости, из-за чего на контролирующем устройстве появляется осадок, и возникают отклонения в передаваемых сведениях.

Для проверки ДТОЖ необходимо убедиться в работоспособности его термистора и изменении его сопротивления при нагреве.

Для этого снимите датчик, погрузите его в емкость с охлаждающей жидкостью и нагрейте состав. При этом подключитесь к выводам устройства и проверьте параметры сопротивления при разной температуре.

На завершающем этапе сверьте полученные данные с информацией в эталонной таблице.

Как проверить датчик температуры охлаждающей жидкости мультиметром, не снимая с машины

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

отсоедините разъем от датчика;
переведите режим измерения мультиметра на «20 В постоянное напряжение»;
присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Как проверить датчик

ДТОЖ для Калины имеет каталожный артикул 23.3828, проверка элемента обязательна, если увеличивается расход бензина, и наблюдаются трудности во время нагрева мотора. В цилиндры будет всегда поступать обогащенная смесь, вентилятор охлаждения радиатора будет постоянно работать, что приведет к его быстрому износу.

При отказе элемента, передающего сигналы на приборную панель, стрелка указателя перестанет двигаться и останется на нуле.

Проверяют демонтированный узел мультиметром, поместив элемент в емкость (чайник, кастрюлю) с кипятком. По мере остывания жидкости показания прибора будут увеличиваться. Как проверить по шагам:

Снять узел с авто.
Выставить мультиметр в положение омметра в диапазоне 100 Ом–10 кОм.
Подключить выходы ДТОЖ к мультиметру, опустить в кипяток, при этом клеммы находятся снаружи, в кипяток опущена только головка элемента, которая в рабочем состоянии соприкасается с антифризом или тосолом в системе.
Проверить по таблице соотношение сопротивления обмотки с температурой среды.

Температура, °С	Сопротивление, Ом
−40	100700
−20	28680
−10	16180
9420
+5	7280
+10	5670
+15	4450
+20	3520
+25	2796
+35	1802
+45	1188
+60	667
+80	332
+100	177

Проверка датчика, передающего температуру на приборную панель, проводится аналогично. Показания омметра могут отличаться от указанных на 15–29 единиц.

Что такое датчик температуры охлаждающей жидкости

Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна. Автомобиль в своей конструкции имеет множество датчиков.

Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.

ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого.

Датчик температуры ОЖ передает данные температуры жидкости (антифриза, тосола или воды) в электронный блок управления (ЭБУ). А температуру жидкости, которую водитель видит на приборной панели, передает другой датчик, тоже температурный.

Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет. А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.

Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.

Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.

Что отслеживает датчик вращений и положения коленвала

Детектор оборотов двигателя передает на ЭБУ следующее:

объем впрыскиваемого топлива в конкретный момент;
кода появляется сам момент впрыска;
оптимальное время для активации клапана адсорбера, длительность его работы;
момент и угол опережения зажигания, угол поворота КВ.

ДПКВ — это единственный датчик, выход из строя которого, среди прочих схожих для неполадок сенсоров последствий, приведет к полной остановки двигателя. Именно он позволяет системе определить, когда на свечах зажигания создавать искровой заряд.

Где находится датчик оборотов

Детектор оборотов, он же индукционный измеритель расположен, как правило, над маркерным (реперным) колесом, зубчики которого выполняют для него роль сигнализатора. Установлен в таких местах:

маховик;
коленвал, внутри сегмента цилиндров (часто так у Ford, Opel);
с фронта моторной части на КВ, со шкивом привода дополнительных узлов (Jaguar, BMW, ВАЗ и так далее).

Маркерные выступы реперного колеса могут предназначаться только для измерения оборотов ДВС (лучший вариант), а также их роль могут выполнять выступы на стартерном узле (Audi, Volvo). У некоторых моделей измеритель оборотов заменяет сенсор Холла, тогда обычно устройство находится вблизи распредвала.

Место сенсора синхронизации неудобное, поэтому он имеет длинный (до 70 см) кабель с разъемом, само устройство крепится на кронштейне. Стандартное его место — около шкива привода генератора.

Сложности с идентификацией

Приведем пример, как владельцем Audi 100 2.6 описана вариация разных сенсоров. Измеритель оборотов тут обозначен как G28, но также есть отдельный детектор для КВ (G4):

Ниже на рисунке упоминаемый отдельный датчик G4, а соотношение по месту его расположения к G28 показано на фото выше:

Учитывая сказанное, для начала желательно ознакомиться со схемой силовой системы по спецификации конкретной модели машины.

Конструкция и общий принцип работы автомобильного сенсора оборотов

При рассмотрении вопроса, какой датчик отвечает за обороты двигателя во всех аспектах, надо отметить, что это группа сенсоров. А именно: холостого хода (ДХХ), дроссельной заслонки (ДПДЗ), распредвала (ДПРВ), расхода воздуха (ДМРВ), рециркуляции газов. Но именно считает частоту оборотов для нормальной работы системы зажигания ДПКВ. В целом признаки поломки общие для него и перечисленных детекторов, но есть характерный только для измерителя синхронизации признак: часто именно при его поломке автомобиль вообще не заводится.

На Toyota:

Алгоритм функционирования ДПКВ в своей основе схож для всех его типов. Основывается на мониторинге изменений в создаваемой им же среде (магнитополе, индукция, оптические явления), которые провоцирует специальная ответная зубчатая часть коленвала (диск с выступами, реперный, синхронизации).

Рассмотрим этапы работы автомобильного ДЧВ в несколько обобщенном виде:

Коленвал имеет специальный зубчатый (реперный) диск. На месте двух зубцов (стартового, нулевого) пустое место, без них выступов 58, они расположены по окружности через каждые 6°.
Колесо крутится, выступы проходят через магнитное поле, оптические или другие импульсы, посылающиеся сенсором в зависимости от его типа, изменяют их.
Прибор отслеживает указанные модификации среды, передает их на ЭБУ машины.
При прохождении детектора мимо участка без двух зубцов характер импульсов фиксируется как сигнал, уведомляющий о начальном положении КВ. Таким образом сенсор различает полный оборот.
Компьютер электронного управления системой автомобиля на основании показателей от ДПКВ узнает о размещении коленвала и все необходимые данные, производит вычисления, направляет сигналы в исполнительные узлы, работа системы зажигания, впрыска корректируется, мотор работает стабильно.

Наиболее ярко охарактеризовать работу датчика синхронизации можно на примере индуктивной его разновидности. При вращении сигнального колеса (во время работы ДВС) его выступы задевают магнитное поле ДПКВ. Создаются периодические импульсы напряжения, характеризующие частоту движения и положение КВ, поступающие на контроллер ЭБУ, который и рассчитывает момент для сработки модуля зажигания и форсунок.

Надо сказать, что такой алгоритм характерный в своей основе для всех типов датчиков положения коленвала: зубчики изменяют чувствительную среду, создающуюся ДПКВ, что и отслеживает через него ЭБУ.

Ниже рассмотрим виды ДПКВ и их нюансы.
